Какой поставить стабилизатор напряжения, если в квартире слабое напряжение сети?

Содержание

Кому понадобится стабилизатор напряжения?

  1. Жителям загородных домов, дачникам, а также проживающим в сельской местности. Колебания в электросетях, расположенных вдалеке от города, — не редкость.
  2. Жителям городских квартир, если есть проблемы со стабильностью напряжения. Серьезные перепады могут выдать помехи в динамиках и на экранах, мигание лампочек, изменение звука работы холодильника и стиральной машины. Менее значительные перепады можно обнаружить с помощью мультиметра. Измерьте напряжение в розетке в пик потребления электроэнергии (вечером, например) и при минимальном потребление (рабочий день). Допустимое отклонение – 10%, т.е. для сети 220 В напряжение может быть 198-242 В. Если колебания более значительные, то пора задуматься о покупке стабилизатора напряжения.

Стабилизатор напряжения – это переходник между источником электроэнергии и всеми электроприборами. Он способен повышать/понижать напряжение, или же отключать электропитание в случае слишком низкого (менее 160 Вт) или высокого (более 255 Вт) напряжения

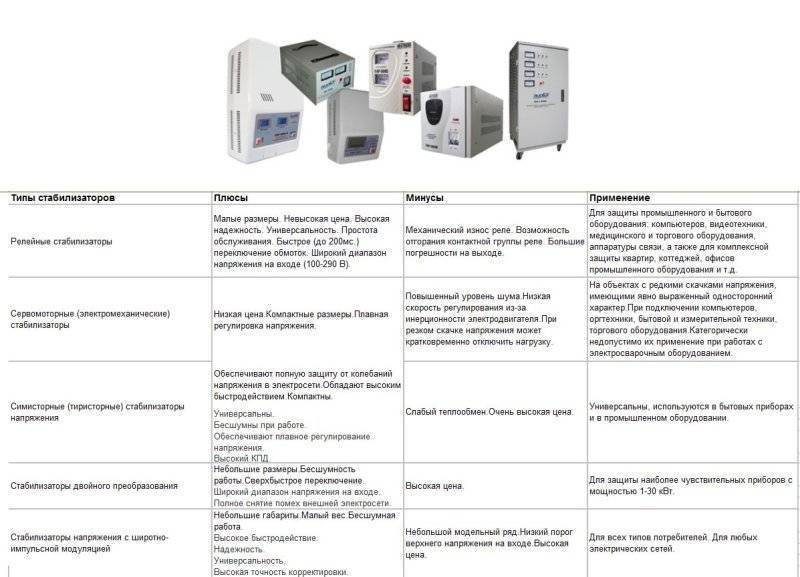

При выборе стабилизатора напряжения важно учитывать массу факторов

Какой поставить стабилизатор напряжения, если в квартире слабое напряжение сети?

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

вход на стабилизатор

выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Неисправности электромеханических стабилизаторов напряжения

Наиболее распространённая причина поломки электромеханических стабилизаторов заключается в выходе из строя щёточного механизма или сервопривода. Реже встречаются проблемы с управляющей платой, хоть они и свойственны для всех стабилизирующих аппаратов.

Сердцем электромеханического стабилизатора является тороидальный трансформатор с оголённой в одном месте обмоткой. По этому проводящему участку движется с сильным трением графитовая щётка. Через неё же протекают силовые токи потребителя. В результате щёточный узел подвержен как механическому, так и тепловому износу. В случае разрушения он подлежит замене.

Графитовые щётки

Сама механика также может дать сбой. Крепежи щётки, винты и её держатель со временем разбалтываются. В случае обнаружения люфта их следует протянуть. После необходимо убедиться в равномерности прижима щёточного узла к обмотке трансформатора.

Это интересно: Электросчетчик сильно мотает: что делать?

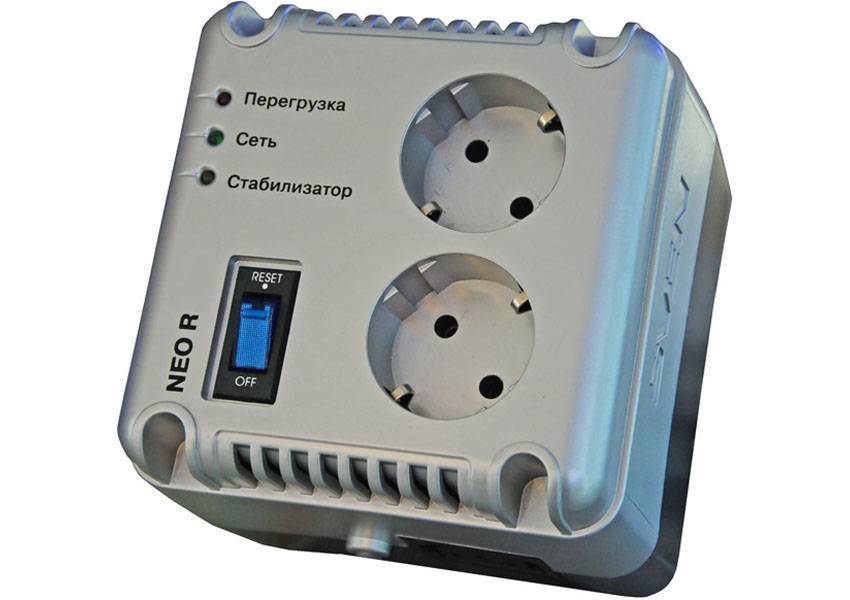

Стабилизаторы напряжения для отдельных приборов

Вышеуказанные советы касались в основном выбора стабилизатора для всего дома или нескольких электронных устройств.
А как быть если стабилизатор нужен лишь для какого-то отдельного устройства?
Ну например, газового котла, электронасоса,
сварочного аппарата или
стиральной машины.
Например, для автоматики котлов отопления некоторые производители создали отдельные линейки стабилизаторов напряжения, т.к.
они пользуются большой популярностью и имеют свои нюансы по выбору. Подробнее с ними можно ознакомиться по указанным выше ссылкам на статьи.

Если после прочтения этой статьи у вас все равно остались вопросы касательно выбора подходящей модели стабилизатора — обращайтесь к нашим консультантам.
Постараемся оперативно решить Вашу проблему, подобрать оптимальную модель стабилизатора,
дать адекватные советы без навязчивой рекламы той или иной марки. Звоните: (495) 972-00-90.

Проверка работоспособности схемы

Если в вашем доме трехфазная сеть с напряжением 380 В – для подключения рекомендуется воспользоваться сразу тремя однофазными стабилизаторами напряжения. Каждый нужно подключать строго по отдельной фазе.

При первом подключении стабилизатора к сети нужно исключить всю возможную нагрузку. Все автоматы необходимо выключить. Работающими должны остаться только вводной автомат, и автомат который идет непосредственно на стабилизатор. Как только вы подключите стабилизатор электроэнергии. Он запустится на холостой ход, а ваша задача контролировать его работу

Проследите за посторонними шумами (при норме их быть не должно), обратите внимание на входные и выходные параметры напряжения, а также проверьте верность и точность технических данных которые можно увидеть на электроном экране счетчика

Низкое напряжение в сети

Причины пониженного напряжения бывают разные: износ электропроводки, одновременное подключение нескольких мощных электрических устройств (особенно с электродвигателями, сварочных аппаратов),
включение большого числа климатической техники, а также сбои в работе трансформаторной подстанции и др.
Если ваши бытовые электроустройства (холодильник,
стиральная машина, электрический котел, микроволновка…) длительное время работают в условиях пониженного напряжения,
то это грозит быстрым износом электронных компонентов, перегревом деталей, что в свою очередь приводит к поломке или даже возгоранию электробытовой техники.

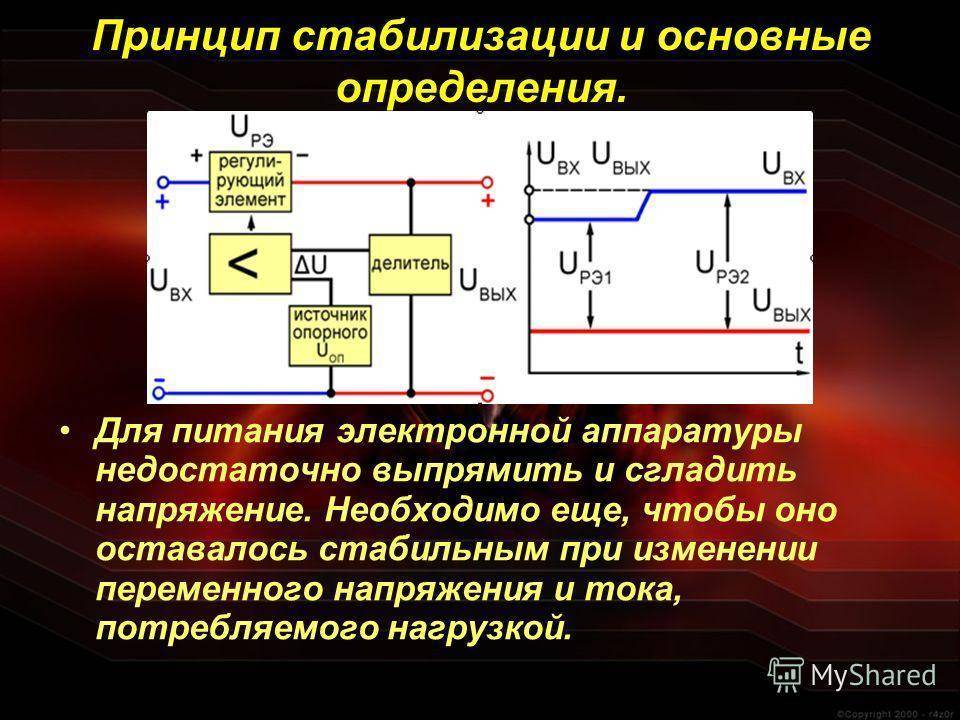

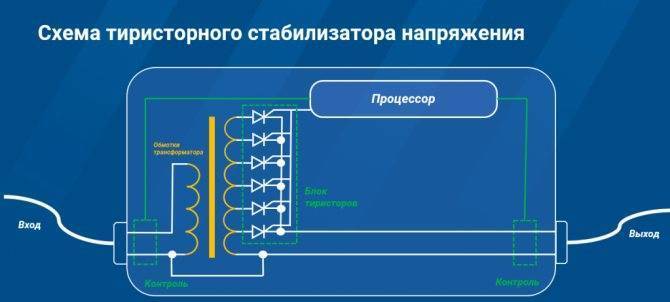

Принцип работы стабилизатора напряжения

Работа стабилизатора основана на изменении количества витков трансформатора (с помощью реле, тиристоров или щеток).
Схема защиты от низкого напряжения довольна проста. Пока питающее U находится в допустимых пределах (например, для электромеханической модели — от 140 до 260V),
оговариваемых инструкцией, стабилизатор способен сглаживать колебания, выдавая U в 220V с погрешностью, не превышающей 8%, что составляет 17,6V
(для разных устройств погрешность может отличаться). При понижении (повышении) U за рабочие пределы устройство отключает питание,
информируя об этом (звуковая индикация и/или световая).

Необходимо рассмотреть, как построен алгоритм работы стабилизатора напряжения при выходе U за рабочие пределы.
При критическом падении U (ниже 140V) выходное U достигает 130% от величины питающего напряжения.
При снижении U на выходном устройстве стабилизатора до 180V (± 5V) прибор отключает питание, обнуляя U на выходе.
При превышении максимального значения U сети свыше 260V прибор способен поддерживать выходное U на уровне 90% от величины питающего U.
При достижении на выходе 255 вольт (± 5В), т.е. сильном увеличении напряжения, питание нагрузки тоже отключается.
Восстановление параметров питающего U позволяет возобновить подачу U на нагрузку,
но происходит это в режиме, позволяющем избежать вредного для устройств влияния резких «ударных» изменений режима питания.

Кроме того, стабилизатор имеет заданную рабочую температуру (номинально – до 120°С). При отклонении от этого параметра, превышающем 10 градусов, также может отключаться питание, восстанавливаемое автоматически при достижении допустимой температуры (как правило, включение происходит при температуре 85°С (± 15°С).
Большинство регуляторов сетевого напряжения снабжены системами, позволяющими в полностью автоматическом режиме производить аварийное отключение и при превышении допустимого тока (использовании регулятора для подключения нагрузки выше допустимой).
Таким образом, повысить напряжение в сети довольно просто.

Популярные статьи  Как проверить симистор мультиметром?

Реальные варианты решения проблемы низкого напряжения

Здесь мы хотим остановиться на конкретных моделях стабилизаторов напряжения для разных потребностей.
Если Вам нужно защитить отопительный газовый котел или холодильник, то как-правило будет достаточно мощности в 1-2 кВт.

Если не принимать во внимание дешевые релейные устройства китайского производства, то наиболее оптимальным решением проблемы будет приобретение или
стабилизатора Вольт Гибрид Э 7-1/10А (если напряжение не падает ниже 130В)
или псковского — Штиль ИнСтаб IS1500, при более серьезной просадке сетевого напряжения (до 90 вольт). Вариант для дачи

Тут покупатели в своем большинстве останавливают выбор на недорогих релейниках 5-8 кВт.
Примеры: Руцелф SRWII-9000-L,
ВоТо 10000,
Suntek СНЭТ-8500.
Также рекомендуем присмотреться и к гибридным моделям (сочетание реле и симисторов при переключении трансформаторной обмотки).
На 5 кВт хорошим спросм пользуется российский стабилизатор
Вольт Гибрид Э 7-1/25A, а на 7 кВт — Вольт Гибрид Э 7-1/32A.

Из приборов отечественного производства часто также выбирают недорогие симисторные модели:
Энерготех NORMA-9000 или
Вольт АМПЕР Э 9-1/40A.Для квартиры или загородного дома, 8 кВт — это уже минимальная мощность, обычно устанавливаются стабилизаторы на 10-12 кВт и более.
Примеры хороших моделей: Донстаб СНПТО-11,
Skat STP-20000,
Оптимум 15000,
Вольт АМПЕР Э 12-1/50A. Правильно подобранный стабилизатор — надежная защита от низкого напряжения в электросети!

Инверторные стабилизаторы напряжения работают от 90 вольт

Настенный или напольный стабилизатор напряжения, есть ли разница в сроках службы?

Существует мнение, что настенное крепление стабилизатора напряжения продлевает срок его службы, потому что, например, в электромеханических моделях, крошки и пыль со щетки падают вниз, а не оставаться на катушке, тем самым не создают помех движению щеток. Это миф! И, похоже, он существует с момент создания первого стабилизатора напряжения. Бытовые стабилизаторы напряжения, не более 15 КВА,  действительно могут быть настенными. Но, а как же модели на 30, 50 или 100 КВА? Это огромные ящики весом от 100 кг и более, они физически не могут быть подвешены на стену, да и щетки там покрупнее, значит и крошки должны быть побольше. Получается что их «срок жизни» совсем короткий?

В настоящее время качество щеток или роликов, в зависимости от модификации стабилизатора напряжения, значительно улучшилось. Прижимной механизм достаточно мощный, пружинный, он обеспечивает плотное прилегание и не позволяет никакому мусору попасть под щетку.

Из собственного опыта могу добавить, что стабилизаторы напряжения SUNTEK, выпускаемые в универсальном корпусе, (то есть устанавливать их можно как горизонтально, так и вертикально) за почти десять лет эксплуатации  (с 2012 года)  «не износили» свои щетки. Так что выбирайте стабилизатор напряжения с удобным для вас размещением, а не только настенный.

Настенный стабилизатор SUNTEK

Слабое напряжение в сети: что делать и кто виноват

Первое что необходимо выяснить – это кто виноват в низком напряжении. В многоэтажных домах это сделать очень легко, а именно пройтись к соседям и узнать, нет ли у них такой проблемы.

В собственных домах необходимо опрашивать тех людей, которые питаются электроэнергией от той линии, что и вы. А именно просмотрим на линию электропередач, запоминаем, от каких линий подходит электричество к вашему дому, от этих проводов будет подходить линия и к тем, кто запитан на вашей линии.

Можно также отключить от сети все приборы и измерить напряжение. Если напряжение нормальное, а после включения пару приборов падает, то причина низкого напряжения в доме.

Если после включение напряжение падает, то причины могут быть такие:

1. Сечение провода на вводе в дом не достаточное. Не достаточная толщина провода может быть причиной маленького напряжения сети, особенно при большой нагрузке.

2. Контакт на вводе в дом подгорел и дает дополнительное сопротивление. От такого сопротивления падает напряжение, и упасть оно может достаточно высоко.

3. Разветвление от линии к дому выполнено не качественным образом. Если контакт на смотке плохой, то повышается сопротивление, от этого падает напряжение в сети.

При маленьком сечение тепло равномерно распространяется по всей длине проводки. А вот если контакты плохие, то это повлечет за собой очень неприятные последствия. Место, где контакты плохие будет очень нагреваться и может перегореть проводка, а может возникнуть и пожар.

Если проблема с низким напряжением связана с энергопоставляющей компанией, то кажется, решение этой проблемы будет очень легко и стоит только написать заявление.

Отвечает за электрические падения или, наоборот, за высокое напряжение электросетевая компания. Именно в электросетевую или энергосбытовую компанию вам придется писать заявления, образец которых вы сможете найти на сайте, о факте падения напряжения.

Пишется такое письмо не долго и как правило отвечает компания достаточно быстро, претензия рассматривается и определяется вольтаж уже на месте при помощи электриков, они определяют где напряжение просаживается, а так же осматривают нехватающие участки.

Изначально специалисты отключают свет, определяют, где находится просадка и принимают решение, что необходимо сделать в данной ситуации, кому поднять малое напряжение или снизить повышенное.

Подключение, которое делается с помощью сварки, не всегда создается ситуация, которая оплачивается заявщиком, почему специалисты не всегда с охотой берутся за то чтобы повысить показатель.

Это интересно: Блуждающие токи — причины возникновения и защита от них

Замеры и расчеты при выборе стабилизатора

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно «гуляет». Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

Для автомата на 40А
P=I*U=40А*220В=8800Вт

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас — 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Расчет коэффициента:
170В/220В=0,77

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить «потянет» ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Расчет мощности в кВа:
0,77*9ква=6,93ква

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

Итоговый расчет мощности в кВт:
6,93ква*0,8=5,54квт

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Выбирать стабилизатор, что называется «впритык» нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!

Популярные статьи  Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

1
2
3
4
5

Топ-9 стабилизаторов напряжения мощностью 0,5-15кВт

Для ответа, на вопрос, какие есть для дома качественные устройства стабилизации, можно изучить рейтинги, которые составляются по отзывам пользователей.

Рейтинг для дома до 2кВт

Подключаемое к розетке устройство – лучший выбор для защиты отдельных электроприборов. Для газового отопления, компьютера или телевизора достаточно мощности 480Вт, для холодильника, имеющего большой пусковой ток – 1500Вт:

  1. ЭНЕРГИЯ АРС 1500. 1,5-киловаттное релейное устройство настенного размещения с погрешностью 4% и КПД 98%. Есть встроенная защита от перегрузки, КЗ, помех и превышения напряжения сети. Одно из самых популярных устройств для газовых котлов, телевизоров и холодильников.
  2. POWERCOM TCA-2000. 2-х киловатная модель релейного типа с погрешностью 5% и КПД 95%. Есть встроенная защита от КЗ и перенапряжения. Сзади устройства находятся 4 розетки для подключения электроприборов. Напольная или настольная установка.
  3. БАСТИОН Teplocom ST-222/500. Релейная модель мощностью 500Вт, рекомендуемая для защиты газовых котлов.

Рейтинг для дома 8 кВт и 10 кВт

В квартирах многоэтажных домов и дачах разрешённая мощность до 7кВт. Она ограничена вводным автоматом, ток которого  не превышает30А. Поэтому оптимальный выбор – однофазный СН мощностью 5-8 кВт:

  1. Энергия Classic 9000. 9-киловаттный релейный прибор для настенной установки весом 20 кг. Шаг регулировки 5% и КПД 98%. Есть встроенная защита от помех, КЗ или перегрузки.
  2. RUCELF SRWII-9000-L. Релейный стабилизатор мощностью 9кВт, предназначенный для установки в квартирах и дачах. Точность регулировки — 3,5%, КПД 98%, встроенная защита от помех, перегрузки, КЗ или перенапряжения.
  3. SVEN AVR PRO LCD 10000. Модель мощностью 10кВт. Точность стабилизации у этого устройства ниже, чем у остальных приборов, но вполне достаточная для нормальной работы электроприборов — 8%. Достоинство этого прибора — низкая цена.

Рейтинг для дома 15 кВт

Для защиты частного дома либо коттеджа подходит устройство мощностью 10-15кВт:

  1. RUCELF СтАР-12000. Пиковая мощность устройства до 10кВт, КПД 98%, погрешность регулировки 6%.
  2. РЕСАНТА LUX АСН-10000Н/1-Ц. Недорогой аппарат мощностью 10кВт и погрешностью 8%.
  3. Энергия ACH 20000. Мощность устройства — 15кВт, погрешность стабилизации — 6%, КПД 98%. Тихое устройство напольного исполнения.

Топ-3 стабилизаторов для трёхфазной сети 380В

Лучшие трёхфазные стабилизаторы:

  1. Энергия Hybrid СНВТ-15000/3. 15кВт, КПД 98%, точность 3%. Релейно-электромеханическое устройство гибридного типа. Относится к среднему ценовому диапазону.
  2. Lider PS15Best. 15кВт, КПД 95%, погрешность 5%. Оптимальное соотношение цена/качество. Имеются встроенные защиты от перегрузки, КЗ, перенапряжения и перегрева.
  3. РЕСАНТА ACH-20000/3-ЭМ. Электромеханическая модель. 20 кВт, точность 2%, встроенные защиты на все случаи жизни. Бюджетная цена.

Перенапряжение в сети

Для начала определимся с вопросом: “Что собой представляют перенапряжения в сети?”

Перенапряжения в сети – это результат аварии или избытка электроэнергии, связанного с ее неравномерным потреблением. Длительная работа при повышенном напряжении ускоряет расход ресурса аппаратуры, а значительное превышение нормального уровня напряжения приводит к выходу из строя и возможному возгоранию.

Итак авария, избыток энергии – несколько туманно, но что кроется за этой формулировкой?

“Почему возникает перенапряжение в сети?”. Причин несколько. Выделим самые распространенные:


Начнем с того, что к электросети переменного тока подключены не только вы один (ваша квартира/дом), а множество таких же как вы потребителей и, что немаловажно, еще и многие промышленные потребители. Казалось бы, какое влияние может один дом оказать на электросеть? Безусловно незначительное влияние.
Тут сделаем отступление на тему “А как вообще я влияю на сеть?”:
Представьте, что вся сеть — это огромный накопитель/распределитель энергии(Мега LC фильтр).
Итак Вы сидите дома, у Вас все приборы(вся бытовая техника) работает, в этот момент наш Мега LC-фильтр(с бесконечной, возможной подводимой мощностью) потребляет некий установившийся ток и распределяет его на множество потребителей

Все замечательно напряжение в сети 220В, и тут Вы выключаете всю свою технику — Вы мгновенно перестаете потреблять нужный Вам ток(нужную мощность), а Мега фильтр всё еще подпитывается установившейся мощностью, что происходит когда на конденсатор приходит больше энергии чем от него отбирается? — правильно на нем подскакивает напряжение.
Итак, как мы уже убедились выше, каждый маломальский потребитель вносит в момент вкл/выкл оборудования (динамические переходные процессы) свой вклад в дисбаланс сетевого напряжения.
А если одновременно с вами 1000 человек включат всю свою технику — тогда мы получаем некое перенапряжение, — но не стоит пугаться — оно все равно будет меньше допустимого   ГОСТ-ом   и все ваше оборудование продолжит работу в нормальном режиме.Другое дело, что если одновременно включит/выключит своё оборудование целый завод. Представляете какой скачок будет!!! Данный вариант возможен в районах, где вся инфраструктура завязана на один большой завод. Тогда возможно, что ваша техника сгорит.
Не спешите это еще не все… описанное выше всего лишь одна из возможных причин перенапряжения.

Еще одна из причин бросков напряжения — это обрывы  сетевого провода или КЗ. Представьте города А, Б, и В, потребляли равную мощность и тут на линию электра передачи(ЛЭП), шедшую к городу А, упало дерево — обрыв как результат — скачок напряжения в сети и люди из городов Б и В теряют аппаратуру.

Причина  чисто Российского характера — выключили у вас в подъезде свет — вы позвонили в соответствующую тех. службу. Пришёл Вася электрик и щелкнул не тем тумблером, у вас в подъезде, подключив на фазу вместо 220В сеть 380В…Не надо смеяться, случай распространенный…

Последний, но не по значению, это скачки напряжения, вызванные грозовыми разрядами вблизи ЛЭП. Очень опасно — я настоятельно рекомендую, если у вас нет специального оборудовании для защиты от перенапряжений – выключать бытовую технику из сети во время грозы.


Все вышесказанное для пунктов 1-2  тем хуже, чем меньше мощность сети.

Иногда возникает вопрос для кого опаснее перенапряжения – для жителей мегаполисов или для жителей маленьких городов и деревень. Оказывается, что опасно для  всех. Для горожан опасны пункты 1 и 3, а для деревень и дачных участков 2 и 4, хотя все относительно.

Итак, мы рассмотрели основные причины перенапряжений в сети, но легче от этого не становится, ведь техника уже сгорела, тогда читайте дальше.

Кто ответит за потерянную аппаратуру?

Как это ни парадоксально, несмотря на то, что поставщик электроэнергии обязуется обеспечивать вас напряжением установленного качества,  вы скорее всего не сможете получить компенсацию за утраченное оборудование.

Это связано с тем, что во первых в большинстве случаев поставщик электроэнергии гос. предприятие(сразу отпадают варианты т.к. выиграть суд у государства на территории этого государства это нонсенс), во вторых, как вы сможете доказать, что причина выхода из строя техники есть перенапряжение в сети, а не дефект техники.

Так что вывод весьма печален – на 99% вы ни с кого не возьмете денег за утраченное оборудование.

Что же делать, неужели каждый раз выкидывать технику? Конечно же нет. Существуют методы борьбы с перенапряжениями.

Особенности работы

Принцип работы очень прост, однако на практике это сопровождается особенностями. В первую очередь следует отметить, что для выравнивания тока происходит подключение определенного количества обмоток. Оно является последовательным.

В результате ток регулируется ступенчато.

Это означает то, что при подключении одной обмотки, выходные вольты увеличиваются или уменьшаются на определенную величину. Однако их уровень еще не соответствует норме. Далее срабатывают реле еще на нескольких обмотках и выходные вольты соответствуют требуемой величине.

Какой поставить стабилизатор напряжения, если в квартире слабое напряжение сети?

Как работает релейный стабилизатор

Такое последовательное срабатывание является причиной появления дополнительных скачков на выходе из стабилизатора.

Здесь стоит сказать и том, что большинство таких стабилизаторов имеет трансформаторы с четырьмя обмотками. Подключение одной из них приводит к увеличению или уменьшению величины напряжения на выходе на 20-25 вольт.

Так, если количество вольт на входе было равным цифре 191, то произойдет подключение обмотки, благодаря работе которой на выходе будет 229 вольт. Выходные вольты не являются равными цифре 220 потому, что уровень погрешности релейных стабилизаторов в среднем равняется 8-ми процентам.

Популярные статьи  Выпрямительные диоды: устройство, конструктивные особенности и основные характеристики

Далее при росте входных вольт параллельно будут расти и выходные. Рост выходных вольт прекратится тогда, когда на входе будет 200 вольт. В это время сработает реле, которое подключит другую обмотку и предыдущие 237 вольт падают до цифры 218.

Если количество вольт на входе поднимется до 210-ти, то снова сработает реле и подключится иная обмотка. На выходе уже будет 230 вольт. По сути дела релейный стабилизатор напряжения однофазный переключает обмотки достаточно быстро и эти импульсные скачки не является очень заметными.

Их заметность возрастает с ростом величины скачков входного тока. Во время таких ситуаций можно заметить, как мигают лампы накаливания, и как изменяется уровень освещенности комнаты или помещения.

Конечно, такая особенность работы этого стабилизатора может стать причиной выхода из строя высокоточного оборудования. Собственно из-за этой особенности релейные устройства не могут использоваться во всех сферах.

Полезный совет: при покупке и проверке релейных стабилизаторов следует обращать внимание на дисплей, на котором отмечается выходное количество вольт

Цифровое табло стабилизатора

Анализируя принцип работы стабилизатора напряжения, который является релейным, становится понятно, что постоянная подача им 220-ти вольт на выходе является практически невозможной. Если во время проверки дисплей постоянно показывает выходное число вольт, равное 220, то следует задуматься над качеством этого прибора и добросовестностью производителя.

Очень часто недобросовестные производители размещаются светодиоды таким образом, что они образуют вышеупомянутую цифру. Следует знать, что для релейных приборов нормой является выдача от 203-х до 237-ми вольт.

Хочется отметить еще на одном факте. Стабилизатор напряжения, тип которого является релейным, может характеризоваться таким уровнем точности, который равняется не вышеупомянутым восьми процентам, а пяти.

В этом случае он имеет большее количество обмоток. В общем, их может быть до девяти.

Здесь четко проявляется зависимость: чем больше ступеней переключения (т.е. обмоток), тем более точным, а также более дорогим является стабилизатор. Однако с ростом точности стабилизации падает скорость реакции на скачки тока в сети.

То есть, когда точность характеризуется 8 процентами, то стабилизатор может добавить/вычесть 250 вольт в секунду. При точности в 5 процентов скорость работы равняется 180-ти В/сек.

В среднем для стабилизации тока этот прибор релейного типа тратит до 0,15 сек., хотя производители отмечают о меньшем промежутке времени. Стабилизаторы напряжения для дома релейные могут прекращать подачу выходного тока.

Это происходит тогда, когда число вольт на входе является минимально допустимым или меньше этого уровня и наоборот. После того, как оно возвращается в допустимые пределы, происходит автоматическое включение.

Однако ток на выходе появляется только через 6 секунд. Причиной такого поведения стабилизатора являются опасные переходные процессы.

Перенапряжение в многоквартирных домах

В последнее время перенапряжение в многоквартирных домах, построенных до начала 90-х годов, стало настоящим бедствием. Когда эти дома строились, в проектную нагрузку не вносились микроволновые печи, холодильники (два), компьютеры, домашние солярии и т.д.

Но, тем не менее, потребители пользуются этими благами цивилизации. Что в итоге происходит? В электроэнергетике есть понятие, вечерние и утренние максимумы нагрузки. Именно в это время люди идут на работу, готовят, включают много электроприборов в общем.

отгорание нулевого проводника

Если в нормальном режиме напряжение между фазным и нулевым проводником 230 В, то в данном случае нулевой проводник отсутствует и напряжение будет между фазами, т.е. 380 В. В итоге напряжение «гуляет» по стояку. Его величина зависит от включенной в сеть нагрузки и может быть в диапазоне 140 – 380 В от места отгорания нулевого проводника.

Распространённые ошибки при выборе

Неверный расчёт мощности. Нужно составить список имеющихся электроприборов. Проверить и указать их мощность. Пару раз пересчитать итоги. Перед покупкой сверить результаты с консультантом.

Покупка дешёвого и «хорошего». Скупой платит дважды. В случае покупки недорогого устройства стабилизации напряжения, можно заплатить и больше. Некачественный стабилизатор может спалить оборудование и всё домохозяйство.

Отсутствие поблизости сервисного центра. Всё ломается и требует обслуживания. Сервис должен быть как можно ближе.

Какой поставить стабилизатор напряжения, если в квартире слабое напряжение сети?Watch this video on YouTube

Покупка стабилизатора напряжения ответственное мероприятие. Тем не менее определить необходимые характеристики и параметры нетрудно. Главное не спешить, внимательно изучить особенности своей сети и электрооборудования. Выбрать аппарат известной фирмы и он долго послужит вам надежной защитой.

Защита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?

Как выбрать стабилизатор напряжения для газового котла отопления в сети 220 В?

Лучшие стабилизаторы напряжения для дома — сравнение популярных моделей

Какие типы и виды стабилизаторов напряжения для дома существуют?

Какой стабилизатор напряжения нужен для холодильника

Что такое байпас в стабилизаторе напряжения — принцип работы стабилизаторов

Диапазон стабилизируемого напряжения

Это одна из ключевых характеристики стабилизатора напряжения. Например, диапазон 130-270 В значит, что прибор сможет обеспечивать стабильное напряжение 220 В на выходе при входящем напряжении от 130 до 270 В. При более высоком или низком напряжении, стабилизатор сначала изменит выходящее напряжение на 15-18%, а потом отключит все приборы.

Чтобы понять, какой стабилизатор напряжения выбрать, надо определить, в каких пределах скачет напряжение в вашем доме. Несколько дней проводите измерения в моменты пиковых нагрузок (утром и вечером). Самое низкое и самое высокое значение учитывайте при покупке.

Плюсы и минусы стабилизаторов напряжения

Покупкой стабилизатора напряжения чаще всего задумываются владельцы частных домов, строения которых значительно удалены от подстанции. Особенно заметна просадка напряжения зимой и летом. В зимний период года работает электроотопление, а летом — кондиционеры. И если ваш дом будет расположен в последних рядах от подстанции, то просадка напряжения будет существенной.

Вследствие этого в доме не тянет микроволновка и другие приборы. Вода в водонагревателе нагревается почти сутки, и светодиодные лампы мигают или попросту не загораются. Все это дело рук плохого напряжения, и стабилизатор способен решить данную проблему, раз и навсегда.

Какие недостатки бывают

Однако после покупки стабилизатора напряжения многие сталкиваются со следующими трудностями:

Стабилизатор не вытягивает по нижнему порогу напряжения. Нужно знать, что в каждом стабилизаторе напряжения есть нижний и верхний порога отключения. Если напряжения на линии выше или ниже данного параметра, то, стабилизатор не включится.

Существенное падение мощности. При слишком низком напряжении, например, в 160 Вольт, стабилизатор не сможет выровнять его до 220 Вольт. Кроме того, существенно упадёт мощность стабилизатора напряжения. Вместо заявленных 5 кВт, стабилизатор выдаст ровно вполовину меньше. Если на приборе есть шкала нагрузки, то вы непременно это заметите.

  • Электричество в доме может все время пропадать. Это второй недостаток стабилизаторов. Ведь если параметры входящего напряжения будут «критическими», то стабилизатор напряжения не сможет работать должным образом. И если без него у вас хотя бы будут гореть лампочки, то вот с установкой данного оборудования, освещение пропадёт полностью.
  • Проблема с вводными автоматами. Если в доме стоят вводные автоматы на 16 Ампер, а в стабилизаторе на 32 Ампера, то, могут возникнуть проблемы с частым их выбиванием. По возможность нужно заменить вводные автоматы на те, которые соответствуют заявленной нагрузке.

Небольшой срок эксплуатации. Если качество электроэнергии все время оставляет желать лучшего, и оно практически всегда низкое, то стабилизаторы будут частенько выходить из строя. Происходить это будет периодически: то реле нагрузки полетит, то выйдет из строя плата управления из-за перегревания.

В общем, покупка стабилизатора напряжения сопряжена, как плюсами, так и минусами, о которых также нужно знать. Поэтому прежде чем покупать стабилизатор все правильно рассчитайте в плане нагрузок или посоветуйтесь с опытным специалистом в данном вопросе.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
