Содержание

Место установки

Трехфазные источники бесперебойного питания ups, apc
Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

Трехфазные источники бесперебойного питания ups, apc

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

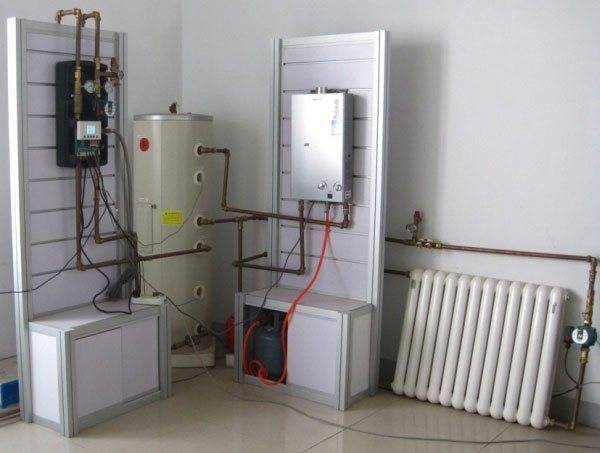

Особенности ИБП для газовых котлов

Трехфазные источники бесперебойного питания ups, apc

Есть два типа устройств бесперебойного питания:

  1. Устройство по умолчанию работает в режиме пропуска энергии, не изменяя её параметров, а если сигнал пропадает, то автоматически происходит переключение на питание от аккумуляторов.
  2. Второй тип ИБП изначально преобразует электроэнергию, приводя её к оптимальному виду, то есть «выравнивает» характеристики. В аварийной ситуации также переходит в режим питания от встроенных батарей.

Напряжение изменяется в 2 этапа:

  • сначала трансформация из переменного 220В в постоянный 12В;
  • второй шаг: постоянный ток снова превращают в переменный 220В и 50 Гц.

Это необходимо для получения максимально «сглаженных» параметров тока, которые позволяют продлить срок службы электрическим элементам котельного оборудования. Причём аккумуляторы должны постоянно подзаряжаться.

Устанавливать ИБП первого типа следует, если только владелец уверен в том, что параметры сети в пределах нормы, или когда на входе в дом уже стоит общий стабилизатор.

В остальных случаях рекомендуется использовать ИБП со «сглаживающей» схемой. Как свидетельствуют сервисные фирмы, высок процент поломок именно из-за проблем с качеством подаваемой электроэнергии.

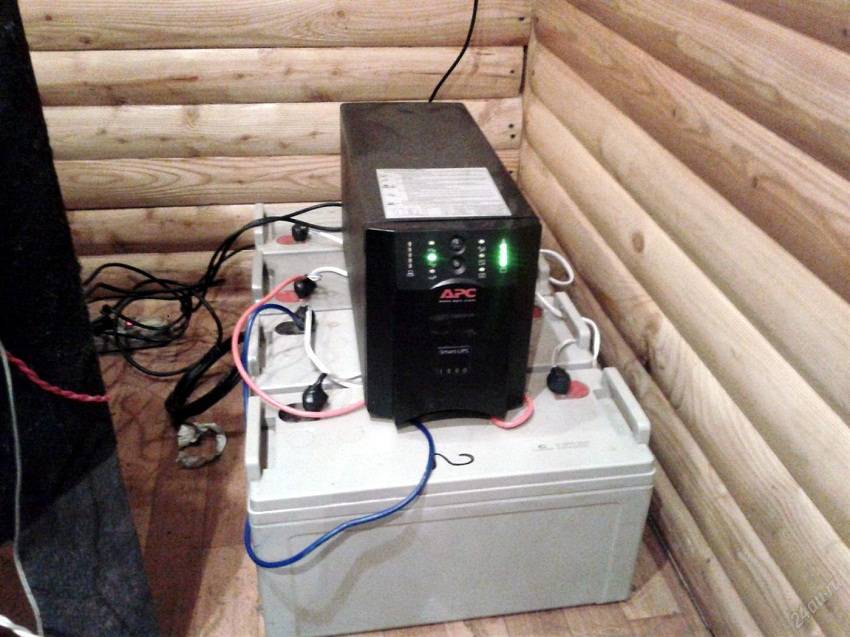

Можно ли использовать бесперебойники для компьютеров

Трехфазные источники бесперебойного питания ups, apc

Имеют значения параметры напряжения, подаваемого потребителю в газовый котёл. Нужна правильная синусоидальная форма входящего сигнала и совпадение по фазе.

Именно поэтому использовать бытовой (компьютерный) ИБП не рекомендуется, только в крайнем случае на непродолжительное время.

Как рассчитать ИБП

Большинство котлов и насосов не потребуют большой мощности ИБП. В среднем понадобится 300—350 Вт если насос один, на два — 450—550 Вт

А также следует обратить внимание на ёмкость аккумуляторов и мощность зарядного устройства для ИБП. Если ток заряда умножить на 10, получим максимально возможную ёмкость батареи, которую «потянет» зарядка в ампер-часах

Аккумуляторы допустимо использовать или гелиевые, или обычные. Первый тип хотя и безопасен, но стоимость в 2—3 раза выше, чем на обычные автомобильные аккумуляторы. Но здесь лучше не экономить: ёмкие автобатареи не могут стоить слишком дёшево. При ёмкости аккумуляторов около 50А/ч длительность автономной работы будет около 8 часов, а при 95—100А/ч около 24 часов.

Внимание! Мощность зарядного устройства должна примерно соответствовать ёмкости батарей

Рейтинг лучших ИБП для котла

Составленный рейтинг опирается на общую функциональность ИБП, обеспечивающую длительную и стабильную работу газового котла.

1 место

Лучшим вариантом для газового котла будет бесперебойник с непрерывным действием и внешним аккумулятором на 50Ач и более.

Он обеспечит круглосуточную стабильную работу отопительного оборудования и его автономное функционирование в течение 3-5 часов. Хорошими моделями в этой категории являются Legrand DAKER DK 1kVA , LogicPower LPY-WPSW-1000VA, CyberPower OLS1000E, Luxeon UPS-1000LE и Delta Amplon N1K.

Трехфазные источники бесперебойного питания ups, apc

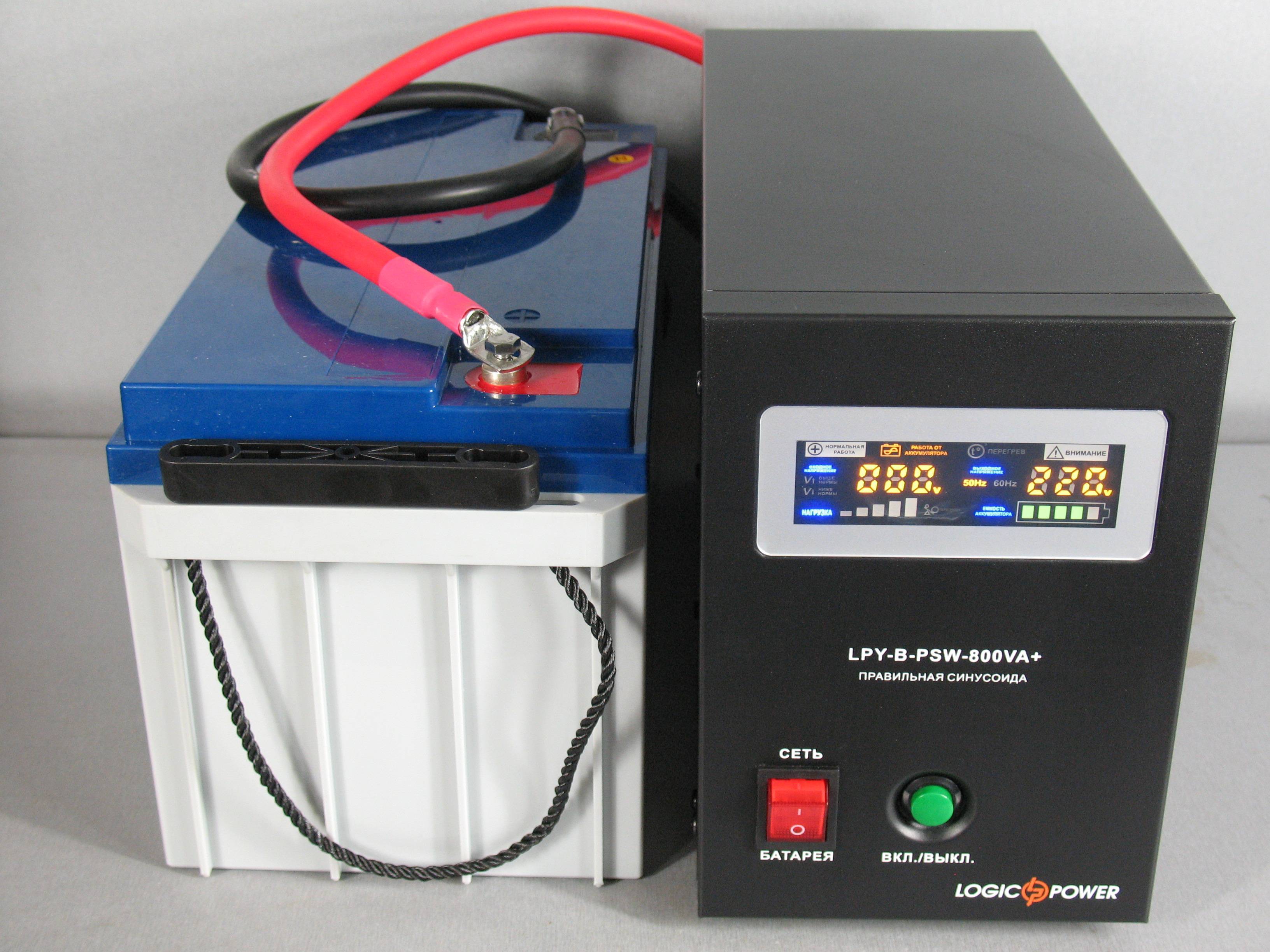

Бесперебойник LogicPower LPY-WPSW-1000VA является устройством с двойным преобразованием напряжения и будет идеальным решением для котлов с потребляемой мощностью до 500 Вт

2 место

Середину рейтинга занимают линейно-интерактивные приборы с широким диапазоном рабочих напряжений, плавной синусоидой на выходе и возможностью подключения внешнего аккумулятора. Стоимость устройств, которых будет достаточно для работы газового котла, находится в пределах 100 долларов.

Обычно такие ИБП уже содержат аккумулятор, который обеспечит 5-20 минут работы отопительного оборудования. Для более длительного действия можно подключить к бесперебойнику дополнительную батарею, емкость которой ограничена лишь размером кошелька.

Лучшими моделями в этой категории являются REALEL HOME UPS-1000, Luxeon UPS-1000ZY, PowerWalker VI 1000PSW, APC SmartUPS XL 1000VA и LogicPower LPY-BPSW-800.

Трехфазные источники бесперебойного питания ups, apc
Бесперебойник Luxeon имеет минималистичный дизайн и подойдёт для большинства внутриквартирных газовых котлов. К нему может подключаться внешняя АКБ

3 место

На нем разместились приборы резервного типа с минимальной мощностью, небольшой емкостью встроенных батарей и аппроксимированной синусоидой.

Резкие подъемы напряжения могут передаться через такие ИБП на плату котла отопления и привести к её поломке. А емкости АКБ таких бесперебойников хватит лишь на 10-30 минут беспрерывной работы отопительного оборудования, после чего оно всё равно выключится.

Популярными моделями в этой категории являются устройства FSP DP 450VA, CyberPower Value500EI, Powercom WOW-500U и Mustek PowerMust 424EG SVEN Pro+ 400. Купить эти устройства для газового котла можно только при недостаточности средств для приобретения более подходящего устройства.

Трехфазные источники бесперебойного питания ups, apc
Небольшой резервный ИБП больше подходит для автономной работы компьютера, чем газового котла. Поэтому подобные устройства редко рекомендуют для обеспечения работы отопительной системы

Выбираем аккумулятор

Давайте посмотрим, как выбрать аккумулятор для газового котла отопления (а точнее, для нашего бесперебойника). Для начала нужно посмотреть, аккумуляторы какой емкости поддерживает купленный ИБП (помним про ток заряда). В соответствии с этим приступаем к подбору батарей. Они подразделяются на два типа:

Мы рекомендуем выбрать для газового котла необслуживаемые батареи, так как их можно устанавливать и дома.

  • Обслуживаемые – они требуют периодического долива воды или электролита;
  • Необслуживаемые – используют гелевый электролит, поэтому не нуждаются в каком-либо обслуживании.

Необслуживаемые батареи не нуждаются в возне с электролитом и водой, не выделяют в воздух опасных газов (водород). Поэтому их можно смело ставить в непроветриваемых помещениях. А вот обслуживаемые аккумуляторы в ИБП можно использовать только тогда, когда они устанавливаются в технических проветриваемых помещениях (например, подвалах, где можно поставить и сам газовый котел).

Обратите внимание, что обслуживаемые аккумуляторные батареи представляют собой не что иное, как АКБ для автомобилей – с напряжением 12 или 24 В.

Устанавливая бесперебойник для газового котла отопления, следует позаботиться об экономии средств. Мы не рекомендуем покупать два АКБ по 50 А/ч в каждый, так как выгоднее выбрать и приобрести одну батарею для ИБП емкостью 100 А/ч. А если вы хотите сэкономить и купить АКБ на 75 А/ч вместо 100 А/ч, то лучше отдать предпочтение последней батареи, так как разница в емкости будет минимальной.

Интерактивные модели

Этот вид блоков питания популярен у пользователей из-за невысокой цены и надежности. Если нужно подобрать интерактивный ИБП, присмотритесь к этим моделям.

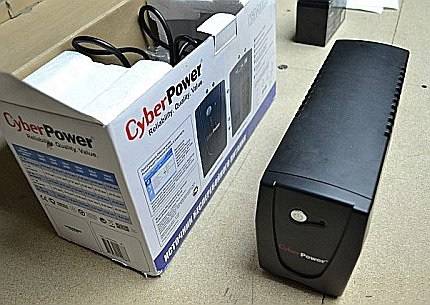

Cyberpower CP1500epfclcd

Этот аппарат отличает чистота синусоидального сигнала. CP1500epfclcd сконструирован в виде башни, спереди установлен удобный ЖК-экран с кнопками. Управление интуитивно-понятное, не требует особых навыков.

Отличительной особенностью этой модели является уровень входного напряжения от 170 до 270 В. Прибор переключается за 4 мс, имеет 6 разъемов под розетки, USB-порт и RS-232. В комплекте автопредохранитель и bypass.

Популярные статьи  Дистанционное управление освещением: модификации ВДУ, примеры схем для реализации

Если бесперебойник загружен на 50%, он продлит работу отопительного котла еще на четверть часа. При полной загрузке срок сократится до трех минут.

Пользователи по достоинству оценили работу устройства. Оно отличается тихой эксплуатацией, хорошей мощностью в 900Вт и простотой использования.

У устройства есть несколько существенных недостатков:

  • Отсутствие горячей замены батарей.
  • Высокий ценник.
  • Заедающие кнопки.

Энергия гарант 500

Эта модель отличается своей компактностью и всего одним разъемом. У него не высокая мощность. Всего 300Вт. Этого недостаточно для питания тиристорного стабилизатора.

Установленное в устройство реле довольно грубое. Выходное напряжение может скакать от 200 до 240В. Аккумулятора и USB в комплектации нет.

Покупатели выбирают гарант 500 за:

  • Чистоту синусоидального сигнала.
  • Тихую работу.
  • Удобство использования.
  • Наличие автопредохранителя и байпаса.
  • Возможность установки в помещениях с температурой до -5 градусов.

Powercom infinity inf 1100

Powercom – прибор 3 в 1: инвентор, стабилизатор и бесперебойник. У него нет встроенных батарей, зато есть защита от импульсов и USB-порт.

По мнению пользователей, это надежное устройство мощностью 770Вт, способное переключиться за 4мс.

Недостатки:

  • Отсутствие встроенных аккумуляторов.
  • Отсутствие защиты телефонных и локальных сетей.
  • Неудобный экран.
  • Отсутствие байпаса.

Cyberpower utc650e

Компактные размеры и низкая цена – основные преимущества этого бесперебойника.

Его мощность не превышает 360 Вт, нет USB и дисплея, зато установлен плавкий предохранитель. В устройстве предусмотрена опция холодного старта, оборудовано два разъема под евророзетки. Это экономичная модель с минимумом функций, способная продлить работу котла до 16 минут при нагрузках в 90 Вт.

Виды ИБП

Всегда стремитесь покупать те инверторы, в которых изначально встроен стабилизатор напряжения.

По данному параметру ИБП можно разделить на 3 вида:

off line – какое напряжение в них подается, такое и выходит

Переменное 200В подали, такое же переменное 200В и получили на выходе. При отклонении параметров сети за минимальные или максимальные диапазоны, он просто включит инвертор и начнет забирать энергию с аккумулятора.

Некоторые удивляются, почему их АКБ так быстро разряжаются. Хотя никаких отключений вроде бы и не было. Просто проверьте входное напряжение и все станет ясным.

on-line – в них переменное напряжение сначала преобразуется в постоянное, исправляется, а затем опять выдается переменное

То есть, все плохие параметры сети (синусоида, перепады напряжения, частота) выравниваются и сглаживаются до номинальных значений.

линейно-интерактивные – в них не преобразуется частота, а есть только встроенный стабилизатор

Самые лучшие и совершенные модели на сегодняшний день это онлайн.

Их обязательно нужно устанавливать в том случае, если у вас возможно временное или длительное питание от генератора.

Там зачастую наблюдаются проблемы с частотой отличной от 50Гц.

Безопасность и обслуживание

При сборке и эксплуатации готовой системы руководствуются следующими правилами:

  1. Провода используют целые (без повреждений).
  2. Ток зарядки не должен быть больше суммарной ёмкости батарей, иначе возможен их перегрев.
  3. В помещении необходима достаточная вентиляция, так как при подзарядке автомобильных АКБ выделяются ядовитые газы.
  4. Электрооборудование заземляют. Заземление с использованием приборов сантехники (труб, змеевиков, радиаторов отопления) не допускается.
  5. Раз в месяц производят осмотр клемм АКБ, удаляют грязь и появляющиеся окисные плёнки, которые нарушают контакт между батареей и инвертором.
  6. Периодически проверяют уровень заливки радиаторов, если они обслуживаемые и доливают дистиллированную воду. При малом количестве воды свинцовые пластины АКБ начинают «сыпаться».

2 группа: ИБП для продолжительных (от 2 ч) и частых (от 5 раз в год) отключений

Эти бесперебойники будут незаменимы, если вы живете в доме с нестабильным напряжением, а электричество отключают в самый неподходящий момент.

АКБ для 2 подгруппы
АКБ Энергия АКБ 12-100 Энергия АКБ 12-200
Ёмкость, А*ч 100 200
Цена, руб. 13 900 27 400

Они обеспечат бесперебойную работу от 3 до 7 часов: например, этого хватит, чтобы переждать ремонт упавшего столба ЛЭП или оборванных проводов после сильного ветра. Для первых двух ИБП рекомендуем использовать АКБ на 200 А*ч. Для третьего вполне подойдет АКБ на 100 А*ч.

Остальные характеристики ИБП Pro 1000 совпадают с ИБП Pro 500. Исключением будут более высокая масса и габариты, что не повлияет на установку прибора: его можно поставить на поверхность или повесить на стену.

Основные характеристики Энергии ИБП Pro 1000 12В
Параметр Характеристики
Мощность 300 Вт
Входное напряжение 170-280 В
Время переключения на аккумулятор 6 мс
Форма напряжения синусоида
КПД 98%
Рабочая температура от -5 до +40 °С
Охлаждение естественное+принудительное
Подключение аккумулятора к инвертору клеммы
Подключение котла к ИБП розетка 220 В
Размеры 405х385х250 мм
Масса 9,3 кг

Судя по отзывам, бесперебойник Энергии можно эффективно использовать для любых приборов — газовых котлов, автоматических входных ворот и сигнализации. Покупатели ценят быструю доставку при онлайн-заказе, универсальную установку прибора и повышенную точность выходного напряжения — погрешность не более 5%.

Познакомьтесь с техническим паспортом линейки ИБП Pro: здесь можно подробно рассмотреть, насколько информативный дисплей у инвертора.

Когда подключённая мощность к Энергии ПН-1000 выше заявленной, срабатывает защита. Например, если мощность достигает примерно 720 Вт, инвертор будет работать 30 секунд, после чего выключится. У линейки Pro при аналогичной перегрузке защита сработает через 1 минуту. Чем выше перегрузка, тем быстрее срабатывает отключение прибора — это можно проследить в характеристиках.

Скорости переключения инверторов с сети на АКБ тоже разная. У линейки ПН он происходит за 8 мс против 6 мс у линейки Pro. Поэтому для дорогих котлов с чувствительной электроникой больше подходит вторая линейка.

Основные характеристики Энергии ИБП ПН-1000 12В
Параметр Характеристики
Мощность 600 Вт
Входное напряжение 155-275 В
Время переключения на аккумулятор 8 мс
Форма напряжения синусоида
КПД 98%
Рабочая температура от -5 до +40 °С
Охлаждение естественное+принудительное
Подключение аккумулятора к инвертору клеммы
Подключение котла к ИБП розетка 220 В
Размеры 210х160х340 мм
Масса 7,8 кг

Главное, что привлекает покупателей в этом инверторе — качественная сборка от отечественного производителя, адекватная цена и высокий КПД. Из минусов — 10% погрешность выходного напряжения 220 В, что впрочем регламентируется нашими законами как норма.

В видеообзоре владелец Энергии ПН-1000 тестирует работу прибора под нагрузкой. Также он демонстрирует информацию на дисплее — какое напряжение даёт инвертор при работе от сети, а какое — от АКБ.

Инвертор быстро переключается на АКБ — для этого ему нужно не больше 4 мс. Поэтому производители разрешают подключать его к приборам любого типа, и котлы с насосами не исключение. Инвертор заряжает севшие батареи до 100% за 8-12 часов: это один из лучших показателей среди рассматриваемых моделей в статье.

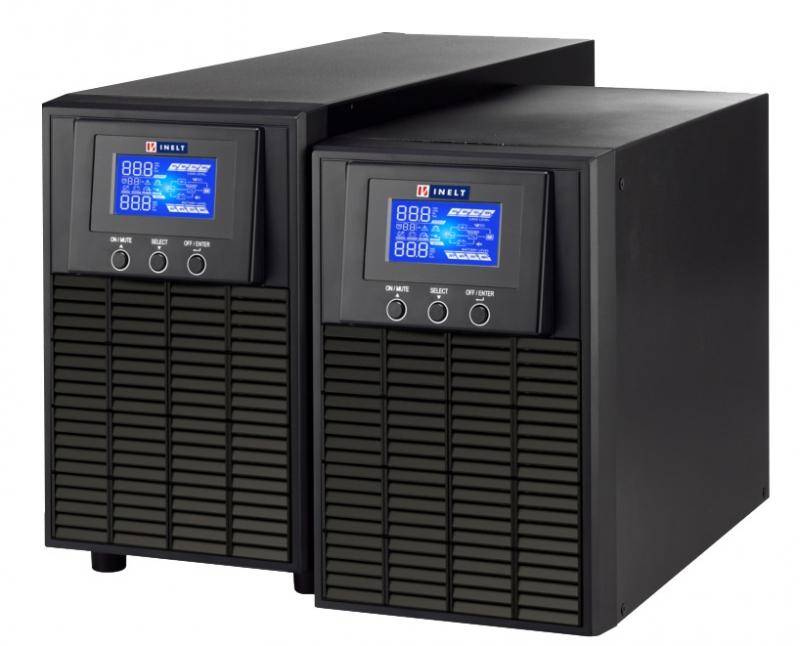

Основные характеристики ELTENA (INELT) Intelligent 500LT2
Параметр Характеристики
Мощность 300 Вт
Входное напряжение 145-275 В
Время переключения на аккумулятор 4 мс
Форма напряжения синусоида
Рабочая температура от 0 до +40 °С
Охлаждение принудительное
Подключение аккумулятора к инвертору клеммы
Подключение котла к ИБП розетка 220 В
Размеры 129х189х359 мм
Масса 11 кг

Рейтинг лучших моделей ИБП

Ecovolt Termo 312

Ecovolt Termo 312

Это один из самых популярных вариантов бесперебойных устройств, которые привлекают сочетанием хорошего качества и приемлемой цены. Цена: 7780 руб.

Плюсы:

  • компактный размер;
  • пригоден для котлов фазозависимого типа;
  • при необходимости, вы можете комплектовать аккумуляторный блок по своему желанию к автономности.

Минусы:

Система охлаждения работает довольно шумно.

Sven RT 500

Sven RT 500

Это достаточно продуманное устройство, которое отвечает всем современным требованиям к бесперебойному прибору. Надежность и долговечность – главные качества модели. Цена: 7990 руб.

Плюсы:

В отличие от большинства моделей аналогов, данный прибор может работать как стабилизатор без поддержки батарей;
Работа вентиляторов отличается низким уровнем шума, что особенно важно в условиях жилого пространства;
Установка параметра зарядного тока.

Популярные статьи  В чем причина срабатывания УЗО и поломки ТЭНа при включении стиральной машины после залива?

Минусы:

Очень чувствителен к частоте входного напряжения. Кроме того, некоторые пользователи отмечают длительный промежуток времени, который требуется для переключения.

Бастион Терlосоm 1000

Бастион Терlосоm 1000

Главным преимуществом, выделяющим данную модель на фоне множества других – это пожизненная гарантия. Именно этим, в первую очередь, Бастион и привлекает покупателей. Кроме этого, выделим превосходное качество комплектующих, надежность, долговечность и функциональность. Цена: 18 500 руб.

Плюсы:

  • имеется проброс нейтрали;
  • низкая чувствительность к перебоям входного напряжения.
  • прибор пригоден для работы с автомобильными аккумуляторами.

Минусы:

Единственным минусом модели является ее высокая цена.

Stark Соuntry 1000 онлайн

Stark Соuntry 1000 онлайн

По оценкам экспертов это один из лучших приборов нового поколения. Модель идеально подойдет для тех, кто скрупулезно относится к качеству приобретаемого оборудования и надежности. Есть возможность настраивать параметры под себя. Цена: 19 810 руб.

Плюсы:

  • Широкий функционал;
  • Возможность настройки параметров системы резервного питания.

Минусы:

Шумная работа системы охлаждения.

МАП Про

МАП Про

Это инновационное решение для выпрямления переменного тока. Представляющее собой связку генератора с классическим инвертором, МАП Про отличается отличной работой и низкой требовательностью к качеству входного напряжения. Устройство адаптировано к перегрузкам, что также является важным моментом. Цена: 39 400 руб.

Плюсы:

  • Минимальная чувствительность к перепадам частот входного напряжения;
  • Пользователь может настроить прибор под необходимые параметры;
  • Модель способна выдерживать двухкратные перегрузки;
  • Имеется режим преобразования тока с прецизионным и упрощенным синусом;
  • Наличие «правильной» нейтрали.

Минусы:

  • Нет встроенного стабилизатора;
  • Некоторые пользователи отмечают генерацию низкочастотных помех;
  • Высокая стоимость.

Рейтинг лучших ИБП on-line для газовых отопительных котлоагрегатов

Знакомство с техническими параметрами популярных ИБП поможет пользователю сделать профессиональный выбор нужной модификации. В этом рейтинге показан список самых рейтинговых ИБП, способных гарантировать продолжительную и стабильную работу отопительного котла, работающего на газовом топливе.

Наибольшим спросом пользуются ИБП для газовых котлов отопления от следующих производителей:

  • Энергия Гарант 500, российского производителя с выходящей мощностью – 500 ВА/300 Вт. Это высокотехнологичные очень точные приборы с КПД – 98%. Время на переключение к АКБ – 8 мс. Работают в диапазоне входное напряжение – 155/275 В. ИБП обустроены интеллектуальным режимом зарядки, контролирующего емкость аккумулятора и его техсостояние, цена по состоянию на 1.01.2020 г – 8.250 руб.
  • HeliorSigma 1 KSL, прибор с выходной мощностью – 1000 ВА/800 Вт, обладает чистым синусоидальным выходным напряжением и обеспечивает работу с КПД – 98%. Прибор с удобной системой управления и стабильной работой при скачках напряжения, цена по состоянию на 1.01.2020 г – 18.950 руб.
  • StarkCountry 1000 Online с выходной мощностью – 1000 ВА/800 Вт. Устройства обеспечивают идеальное выходное напряжение с КПД – 98%. Активизируют работу автоматически при возникновении сложностей по параметрам напряжения. Аппаратура снабжена дисплеем, на котором отражается емкость АКБ и иные характеристики. Обустроен 3-мя разъемами питания, цена по состоянию на 1.01.2020 г – 19.395 руб.
  • Lanches L900Pro-H 1 kVA, с выходной мощностью – 1000 ВА/900 Вт и двойной системой преобразования тока. Предполагается использование с внешними батареями. Имеет большой интервал входного напряжения 110 – 300 В, хотя работает при низком КПД – 85%. Устройство обустроено подходящей панелью управления, цена по состоянию на 1.01.2020 г – 15.057 руб.
  • БАСТИОН SKAT-UPS 2000/1200, с выходной мощностью – 2000 ВА/1200 Вт, работает в широком интервале входного напряжения от 170 до 270 В, при этом функционирует с низким КПД – 85%. Прибор имеет UPS, которая позволит подсоединить нагрузку напрямую, цена по состоянию на 1.01.2020 г – 18.300 руб.
  • PowercomImperial IMD-825AP, с выходной мощностью – 825 ВА/495 Вт. Технология изготовления — самая современная. Аппаратура работает в автономном варианте на протяжении нескольких часов, при этом имеет довольно продолжительный период собственной зарядки – 6 часов, цена по состоянию на 1.01.2020 г – 6.590 руб.
  • Штиль SW1000SL, с выходной мощностью – 1000 ВА/900 Вт и технологией онлайн. Аккумуляторные батареи непрерывно используются в работе, по этой причине смена источника питания осуществляется практически мгновенно, с КПД – 95%. Прибор имеет элегантный и малоразмерный корпус с ЖК-дисплеем с подсветкой и обилием опций, цена по состоянию на 1.01.2020 г – 23.950 руб.
  • CyberPower VALUE1500ELCD, с выходной мощностью – 1500 ВА/900 Вт. Первый из фаворитов ИБП для отопительных агрегатов, работающих на газообразном топливе. Гарантирует надежную передачу электроэнергии, сохраняя продолжительную работоспособность котла даже при длительных аварийных сбоев в энергосети, цена по состоянию на 1.01.2020 г – 12.950 руб.
  • Энергия ПН-500, с выходной мощностью – 500 ВА/300 Вт. Многофункциональное устройство, автоматически контролирующее параметра входного напряжения. Принадлежит классу интерактивных ИБП, с высокой эффективностью работы с КПД – 98%. Очень быстро заряжается и гарантирует стандартную работоспособность газового котлоагрегата, в том числе и при мощных скачках напряжения, цена по состоянию на 1.01.2020 г – 8.100руб.

Популярные модели ИБП для газовых котлов

В этом разделе мы рассмотрим самые популярные модели ИБП для газовых котлов. Составленные нами микрообзоры помогут вам сделать правильный выбор.

Teplocom 300

Перед нами самый простой ИБП для газовых и любых других отопительных котлов. Он обладает предельно упрощенной конструкцией и лишен каких-либо регулировок. На выходе ИБП дает чистую синусоиду, благодаря чему идеально подходит к газовым котлам и любому другому электрическому оборудованию. Подключение к сети осуществляется евровилкой, для подключения потребителей на борту предусмотрена розетка. АКБ подключается через винтовую клеммную колодку.

Преимущества и характеристики модели:

  • Выходная мощность – 200 Вт;
  • КПД – более 82%;
  • Ток заряда – 1,35 А;
  • Встроенная защита от глубокого разряда;
  • Емкость АКБ – от 26 до 100 А/ч.

Если вы не нуждаетесь в тонких регулировках и прочих функциях, обратите внимание на данный ИБП для газовых котлов – при своей стоимости в 10-11 тыс. рублей он станет отличным решением для питания котельного оборудования с максимальной потребляемой мощностью до 200 Вт.

SVC W-600L

Представленный ИБП для газовых котлов обладает отличными техническими характеристиками. В нем присутствуют защита от высокочастотных помех и иных помех, полная гальваническая развязка от сети, защита от перегрузки. Устройство может использоваться для защиты компьютерных сетей и телефонных линий. Встроенного аккумулятора на борту нет, он приобретается и подключается отдельно. КПД прибора составляет 95%, это очень высокий показатель.

Время переключения на питание от батарей у данного ИБП составляет от 3 до 6 мс, газовый котел за такой ничтожный промежуток времени ничего и не заметит. Время полной зарядки АКБ составляет 6-8 часов, ток заряда составляет 6 А. Для подключения потребителей предусмотрены две стандартные розетки. Контроль параметров сети и выходного напряжения обеспечивается с помощью информативного жидкокристаллического табло. Оптимальная емкость подключаемой батареи составляет 45-60 А/ч, но можно и больше.

Данный ИБП подходит не только для питания газовых котлов, но и для любых других электронных устройств, чувствительных к качеству питающего напряжения. Стоимость модели составляет около 7000 руб. – отличный бесперебойник для домашнего использования.

Helior Sigma 1 KSL-36V

Перед нами предельной точный ИБП, который может использоваться не только с газовыми котлами, но и с другими приборами. Он обеспечивает питание от сети при внушительных колебаниях входного напряжения – от 138 до 300 В. То есть, это типичный ИБП-стабилизатор. Выходное напряжение составляет 220, 230 или 240 В (выбирается пользователями) с погрешностью всего 1%. Также предусмотрена возможность работы в режиме байпаса. Прочие возможности и характеристики:

  • Переключение на аккумуляторы без прерывания питания;
  • Защита от перегрузки;
  • Ток заряда – 6А;
  • Выходная мощность – до 600 Вт;
  • Входное напряжение на клеммах АКБ – 36 В (нужны три батареи);
  • Высокая отказоустойчивость;
  • Высокий КПД;
  • Самодиагностика;
  • Управление с ПК;
  • Русскоязычный интерфейс;
  • Возможность работы с генераторами;
  • Форма выходного напряжения – чистая непрерываемая синусоида.
Популярные статьи  Электро-, звуко- и шумоизоляционные материалы

ИБП для газового котла Helior Sigma 1 KSL-36V можно назвать идеальным решением. Он компактен, функционален и обладает отличными техническими характеристиками. Правда, за все это придется расплачиваться рублем – стоимость агрегата на рынке варьируется в пределах 17-19 тыс. рублей.

Среди рассмотренных ИБП для газовых котлов мы рекомендуем обратить внимание на последнюю модель – она самая функциональная и дает на выходе стабильные 220 В с чистой синусоидой.

Проверка работы компьютерного бесперебойника на котле

Проверку полученного ИБП можно разделить на две процедуры:

  • Проверка процесса зарядки АКБ.
  • Тест работы котла и насоса от батарей.

Для проверки зарядки следует включить блок питания и подождать минут 30—40. Если возможно, снять (выкрутить) пробки на АКБ и заглянуть внутрь: выделение пузырьков — нормальное явление, а кипение раствора говорит о том, что ток зарядки слишком высок. Придётся увеличить или ёмкость батарей, или уменьшить пусковой ток.

Трехфазные источники бесперебойного питания ups, apc

Для теста процесса работы всей системы нужно проверить работу котла и насоса с отключённой сетью, с питанием от предварительно заряженных аккумуляторов.

Важно при этом не подключать лишних потребителей, только все самое необходимое. При этом важно засечь время работы, которое оборудование будет работать автономно

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

  • не шумят;
  • высокий КПД, если работают от сети;
  • доступны.

Минусы:

  • переключаются на АКБ за 4 – 12 минут;
  • нельзя корректировать параметры напряжения и тока;
  • энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

  • переводят оборудование в автономный режим за 2 – 10 мс;
  • КПД;
  • стабилизируют напряжение и без АКБ.

Минусы:

  • не корректируют синусоиду и частоту тока;
  • предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел        всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

  • подключенные устройства продолжают получать питание, даже если отключают свет;
  • стабильные электропараметры;
  • подзаряжаются от бензинового генератора;
  • можно корректировать выходное напряжение.

Минусы:

  • шумные и выделяют много тепла;
  • КПД – 80 – 94%;
  • в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

  • малая энергоемкость батареи, что дает немного времени автономной работы;
  • нет защиты от перегрева;
  • аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.

Расчет мощности и времени автономной работы

Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.

Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.

Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5кВт.

А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:

Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.

Почему запрещается применение ИБП для компьютеров для котла?

Основная причина – в компьютерных UPS на выходе получается модифицированный синус. Он позволяет получить достаточный и необходимый по характеристикам ток для компьютерного оборудования, в том числе и серверного.

Когда на газовый котел поступает питание с напряжением типа модифицированный синус, то это вызывает во время работы электродвигателя толчки, чрезмерный нагрев и иные негативные воздействия. Это приводит в итоге как к износу как автоматики, так и самого насосного оборудования газового котла отопления или ГВС. Поэтому ИБП для газового котла должны на выходе иметь «чистый синус».

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
