Как сделать ремонт инфракрасного обогревателя своими руками?

Принцип работы самодельного обогревателя из греющего кабеля

В общих чертах самодельный обогреватель будет работать точно так, как и любое другое подобное устройство: включили в розетку – начался обогрев, выключили из электросети – устройство остыло.

Если глубже вдаваться в подробности, то здесь нужно разобраться с работой самого греющего кабеля, узнать его разновидности, технологию монтажа. Работает он по принципу ТЭНа: преобразует электрическую энергию в тепловую. Однако устройство здесь совсем другое.

Как сделать ремонт инфракрасного обогревателя своими руками?

Греющий кабель состоит из внутренней нагревательной жилы и защитных оболочек

В общих чертах кабель состоит из трех элементов:

  1. Греющая одна или две жилы расположены внутри. Материалом ее изготовления выступает специальный сплав металлов, обладающий определенным сопротивлением, что зависит от модели изделия.
  2. Заключена греющая жила внутрь защитной оболочки, а сверху идет экран. Он тоже бывает разный, что зависит от модели. Например, экран бывает из сплошного слоя алюминия или сетчатой оплетки медной проволоки.
  3. Основная оболочка выполнена из поливинилхлорида. Она защищает внутренние элементы от влаги, контакта с обогреваемой поверхностью, например, водопроводными трубами.

Важно! Греющий кабель от обычного ТЭНа отличается гибкостью. Его можно намотать вокруг трубы, сделать змейку, придать другую форму, но без резких перегибов

Как сделать ремонт инфракрасного обогревателя своими руками?

Внешне кабельный нагреватель похож на намотанный в бухту обычный провод

Гибкость позволяет создать даже обогреватель из греющего кабеля и керамической плитки, намотав его на элемент отделочного материала слоями. Однако не каждый вид нагревателя подойдет для такой самоделки. Существуют кабели, которые можно и нельзя резать на короткие куски. От этого зависит размер каркаса обогревателя. Например, 10 м провода, который нельзя укоротить, невозможно намотать на маленькую керамическую плитку. Здесь для обогревателя потребуется большое основание.

Греющие кабели разделяются на два основных вида: резистивные и саморегулирующиеся. Самым дешевым является первый вид. Предназначен он для обогрева трубопровода сечением до 40 мм, широко используется при обустройстве электрического теплого пола. Греющий резистивный провод можно укладывать спиралью, змейкой, ленточным методом, но без резких перегибов. Нельзя сильно натягивать. Особенностью изделия является постоянный нагрев на всем протяжении, пока подается ток. Для таких систем оптимально наличие датчиков. Они реагируют на температуру, управляют включением и отключением, чтобы избежать перегрева.

Греющие резистивные кабели бывают трех видов:

Как сделать ремонт инфракрасного обогревателя своими руками?

  1. У одножильного кабеля внутри только одна греющая жила. Она покрыта внутренней изоляцией, следующим слоем идет медная оплетка и наружная изоляция. Допускается максимальный нагрев до температуры + 65 оС. Резать на куски нельзя, так как с уменьшением длины увеличивается сопротивление. Следовательно, усиливается нагрев, начинает плавиться изоляция. Для самодельного обогревателя не лучший выбор. Придется наматывать всю длину, например 10 или 15 м, предусмотренных заводом изготовителем. Обогреватель получится огромных размеров. Одножильный греющий провод нельзя резать кусками

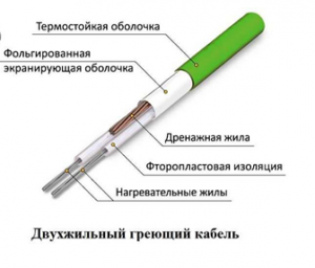

  2. Греющий двухжильный провод устроен по аналогичной схеме. Отличие только в том, что есть две нагревательные жилы, каждая из которых имеет свой изоляционный слой. Поверху проходит третья оголенная дренажная жила. Все элементы оплетены алюминиевым экраном, покрыты внешней изоляцией. На куски аналогично резать нельзя. От одножильного собрата двухжильный греющий провод отличается только количеством жил
  3. Зональный резистивный провод внутри имеет две изолированные токопроводящие жилы. Поверх изоляции намотана греющая спираль. Чрез каждые 2 м она соединяется с токоведущими жилами. В этом месте можно делать надрез. Двухметровый кусок идеально подойдет для небольшого обогревателя. У греющего зонального кабеля длина каждой секции 2 м

Из всех трех видов для обогревателя оптимально выбрать зональный резистивный кабель.

За счет саморегулирующейся полупроводниковой матрицы кабель на разных участках способен иметь различную температуру

Греющий саморегулирующий кабель устроен и работает по другому принципу. Между двумя изолированными токопроводящими жилами расположена саморегулирующаяся полупроводниковая матрица. При изменении внешней температуры она меняет сопротивление. За счет этого на жилы подается меньший или больший ток, что способствует их остыванию или повышению нагрева.

Как сделать ремонт инфракрасного обогревателя своими руками?

Сборка обогревателя из саморегулирующего кабеля считается лучшим вариантом. Провод можно резать кусками. Система работает без температурных датчиков, так как сама регулирует нагрев.

Пошаговая инструкция по выполнению работ

Приготовленные стеклянные заготовки должны быть тщательно очищены от пыли, следов краски, жировых наслоений и т.д.

Шаг 1. Для того что бы сформировать необходимую токопроводящую поверхность необходимо прокоптить над зажженной свечой оба куска стекла, при этом сажа должна наноситься только на одну из сторон каждой стеклянной заготовки.

Необходимо обратить внимание на то, что стекло, перед тем как на него будет наноситься слой сажи лучше всего предварительно охладить. Благодаря увеличению разницы между первоначальной температуры заготовки и температурой пламени поможет оптимизировать осаждение необходимого налета

Как сделать ремонт инфракрасного обогревателя своими руками?
Стекло после копчения

Шаг 2. Ватной палочкой следует аккуратно убрать все излишки сажи с края стеклянных заготовок, так, что бы получилась своеобразная прозрачная окантовка в 0,5 см.

Шаг 3. Затем вырезаются из алюминиевой фольги две полосы, их размеры должны точно соответствовать размерам созданной ранее токопроводящей поверхности, так они будут заменять электроды.

Шаг 4. На закопченную сажей поверхность необходимо нанести клей, после чего укладываются приготовленные электроды из фольги, они должны хотя бы частично выходит за рамки заготовки.

Шаг 5. Сверху будущий обогреватель накрывается вторым куском стекла, после чего все соединения тщательно герметизируются.

Популярные статьи  Что такое паяльный жир и как им правильно пользоваться?

После того, как этот нетрудный производственный цикл завершен, полученный устройство нужно испытать с целью выявления мощность самодельного обогревателя и выяснить показатель сопротивления токопроводящего слоя.

Формула вычисления мощности обогревателя

В том случае если произведенные расчеты показывают, что мощность получившегося обогревателя, находится в нормах, установленных законами, можно без опасений подключать самодельное устройство к питающей сети. Если же выявлено превышение какого-либо основного значения, то лучше всего не расстраиваться и сделать еще один обогреватель.

Стоит обратить внимание, на то, что при увеличении слоя сажи, происходит уменьшение сопротивления, а это значит, что увеличивается и температура нагрева поверхностей стекла. И наоборот

Ремонт оборудования которое работает на газу и предполагаемые поломки

В эксплуатировании оборудования которое работает на газу, может пригодиться его ремонт. Ремонт оборудования которое работает на газу бывает нужен по следующим ключевым причинам:

Как сделать ремонт инфракрасного обогревателя своими руками?

Нормативные претензии к помещению для установки котла работающего на газу.

  1. Брак во время изготовления.
  2. Ошибочный процесс установки.
  3. Ежедневное применение изготавливается неверно.
  4. Забивы приточной вентиляции или газохода.
  5. Перепады напряжения, не разрешающие трудиться пьезоэлектрическому элементу.
  6. Газоподача выполняется, но конфорки не горят.
  7. Самостоятельное выключение оборудования, которое выполняется быстро после его включения.
  8. Во время эксплуатации устройства газового типа возникает плохой запах.

Аналогичные поломки данных устройств возникают из-за разных причин. К примеру, на случай, когда поступлении газа идет, но пламя не горит, основой поломки может быть подача некачественного газа. Основой выключения обогревателя может быть углекислый газ, точнее, его повышенное содержание. Аромат газа может говорить в основном о завершении газа в баллоне. Иногда — о поломке панели.

При существовании оранжевого пламени в горелках нербходимо проверить анализатор и его отверстия. В эксплуатировании они способны засориться.

Без посторонней помощи можно исключительно делать смену баллонов после их заправки. Также подтяжку хомутов и регулировку жиклеров мощности горения пламени. Все другие типы работ по устранению поломок газовых приборов обязаны выполнять специалисты, имеющие специальную приготовление и навык. У них обязан быть документ на проведение таких работ, относящиеся к категории рискованых.

Документ предоставляется исключительно после прохождения особого обучения. Данная подготовка даст возможность найти настоящую причину поломки. Оплошность в таком деле приводит к достаточно тяжёлым последствиям. Среди них — удушье, воспламенение или взрывВызов экспертов для поверки и предполагаемого ремонта требуется выполнять в таких вариантах:

  1. Поломка в работе системы зажигания.
  2. Забив внутренних систем обогревателя.
  3. Плохой запах после проветривания помещения не исчезает.

в начале работ по строительству следует сделать комплексную проверку котла и найти его поломка. После обнаружения причины поломки собирается буджет и определяется стоимость работ.

Газовые водогреи для систем отопления

По материалам fabrika.dp.ua

Приступаем к ремонту

Вопрос, как отремонтировать масляный обогреватель своими руками, возникает у каждого, когда прибор перестает работать. А между тем сложности в этом вопросе абсолютно нет. Прежде всего, необходимо выполнить разборку, чтобы добраться до объекта ремонта. Для этого нужно отсоединить панель управления от корпуса. Как правило, она крепится защелками. Но бывает крепление и другого рода. Например, винты или скобы.

Поэтому вначале надо тщательно осмотреть обогреватель, чтобы определить способ крепления панели. Затем аккуратно, не прилагая больших усилий, снять ее. Разборка должна выполняться без применения грубой силы, поскольку весь крепеж сделан из пластмассы.

Проверка сетевого шнура и выключателя. С этого необходимо начать работу по восстановлению работоспособности масляного обогревателя. Дело в том, что за время длительной эксплуатации в местах соединения провода обычно подгорают, и контакт нарушается. В этом случае достаточно отсоединить провод и зачистить его, а заодно и место присоединения. После этого вновь все собрать. Контакт восстановлен. Тестером проверяем, действительно ли это так. Одновременно нужно проверить сетевой шнур на предмет обрыва провода. Редко, но такая неисправность возникает. Делается это просто, с помощью того же тестера.

Следующий этап – осмотр всех контактных соединений в блоке управления. Нужно очень тщательно осмотреть каждый контакт на предмет подгорания, окисления и ослабления крепления. Отвертки, мелкозернистой шлифовальной шкурки и ватки, смоченной спиртом, для ремонта будет вполне достаточно. Не исключено, что где-то понадобится паяльник для припаивания оторвавшегося проводка.

Может случиться так, что возникла неисправность в тепловом реле, или регуляторе температуры. В этом случае нужно аккуратно его снять и разобрать. После разборки биметаллическая пластина, которая находится внутри, извлекается и заменяется новой. Все дело в том, что больше никаких неисправностей там быть не может. После замены пластины, реле восстановит свой потенциал.

Ремонт термопредохранителей будет заключаться в проверке их работоспособности и замене при необходимости на исправные. Проверка – простая прозвонка тестером. Термопредохранителей, или их еще называют термостатами, может быть несколько. Проверяем каждый.

Осталось проверить состояние ТЭНов. Для этого достаточно тестером замерить их сопротивление. Оно должно быть меньше 1 кОма. Одним подключением осуществляется проверка на обрыв цепи. Таким образом, если тестер показывает большое сопротивление или вообще ничего не показывает, то пришло время менять ТЭН.

На этом проверку электрической части обогревателя можно считать завершенной. Переходим к механическим неисправностям.

Из них актуальна только одна – протекание масла. В этом случае обогреватель придется разбирать для слива оставшегося внутри масла

При наличии повреждений корпуса важно точно определить, в каком именно месте это произошло. Затем нужно тщательно зачистить найденное место шлифовальной шкуркой

Это делается для определения способа ремонта. Если выясняется, что отверстие маленькое, и вокруг следов коррозии нет, то одним из вариантов ремонта будет вворачивание в отверстие самореза или подходящего диаметра винта. Другим вариантом станет применение специального герметика, который называют «холодной сваркой». Перед применением он разминается в руках до состояния пластилина.

Популярные статьи  Вводно-распределительное устройство (ВРУ): состав, классификация, требования

Скатанный шарик герметика накладывается на отверстие и тщательно разравнивается на поверхности. Уже через 15-20 минут он затвердевает настолько, что можно пользоваться обогревателем. Несколько сложнее будет ликвидировать отверстие, которое образовалось от ржавчины. В этом случае потребуется зачистка наждачной шкуркой всего ржавого пятна до «живого» металла. Затем снова нужно внимательно осмотреть и оценить размер отверстия. Если оно не очень большое, то его можно запаять. Если же отверстие большое, то здесь нужно применять сварку, то есть наложить латку и обварить ее. В этом случае ремонт масляного обогревателя будет более серьезным и потребует не только специального инструмента, но и навыков.

Как видим, ремонт масляных обогревателей, да еще и своими руками, под силу каждому, кто знаком с азами электротехники и слесарного дела. Поэтому прежде чем выбросить обогреватель, нужно внимательно его осмотреть. Если поломка незначительная, отремонтировать будет намного дешевле, нежели покупать новый.

Ремонт оборудования которое работает на газу и предполагаемые поломки

В эксплуатировании оборудования которое работает на газу, может пригодиться его ремонт. Ремонт оборудования которое работает на газу бывает нужен по следующим ключевым причинам:

Как сделать ремонт инфракрасного обогревателя своими руками?

Нормативные претензии к помещению для установки котла работающего на газу.

  1. Брак во время изготовления.
  2. Ошибочный процесс установки.
  3. Ежедневное применение изготавливается неверно.
  4. Забивы приточной вентиляции или газохода.
  5. Перепады напряжения, не разрешающие трудиться пьезоэлектрическому элементу.
  6. Газоподача выполняется, но конфорки не горят.
  7. Самостоятельное выключение оборудования, которое выполняется быстро после его включения.
  8. Во время эксплуатации устройства газового типа возникает плохой запах.

Аналогичные поломки данных устройств возникают из-за разных причин. К примеру, на случай, когда поступлении газа идет, но пламя не горит, основой поломки может быть подача некачественного газа. Основой выключения обогревателя может быть углекислый газ, точнее, его повышенное содержание. Аромат газа может говорить в основном о завершении газа в баллоне. Иногда — о поломке панели.

При существовании оранжевого пламени в горелках нербходимо проверить анализатор и его отверстия. В эксплуатировании они способны засориться.

Без посторонней помощи можно исключительно делать смену баллонов после их заправки. Также подтяжку хомутов и регулировку жиклеров мощности горения пламени. Все другие типы работ по устранению поломок газовых приборов обязаны выполнять специалисты, имеющие специальную приготовление и навык. У них обязан быть документ на проведение таких работ, относящиеся к категории рискованых.

Документ предоставляется исключительно после прохождения особого обучения. Данная подготовка даст возможность найти настоящую причину поломки. Оплошность в таком деле приводит к достаточно тяжёлым последствиям. Среди них — удушье, воспламенение или взрывВызов экспертов для поверки и предполагаемого ремонта требуется выполнять в таких вариантах:

  1. Поломка в работе системы зажигания.
  2. Забив внутренних систем обогревателя.
  3. Плохой запах после проветривания помещения не исчезает.

в начале работ по строительству следует сделать комплексную проверку котла и найти его поломка. После обнаружения причины поломки собирается буджет и определяется стоимость работ.

Газовые водогреи для систем отопления

По материалам fabrika.dp.ua

Как работает инфракрасный обогреватель

В отличие от других типов обогревателей, ИК не греет воздух в помещении. Он работает по принципу нашего светила: разогревает предметы, которые попадаются на пути движения инфракрасного излучения. А разогретые поверхности делятся теплом с окружающим воздухом.

Схема обогрева дома разными способами

Инфракрасный обогреватель состоит из двух основных элементов:

  • нагревательного элемента-излучателя;
  • отражателя (рефлектора).

Оба эти элемента собираются в термостойком корпусе.

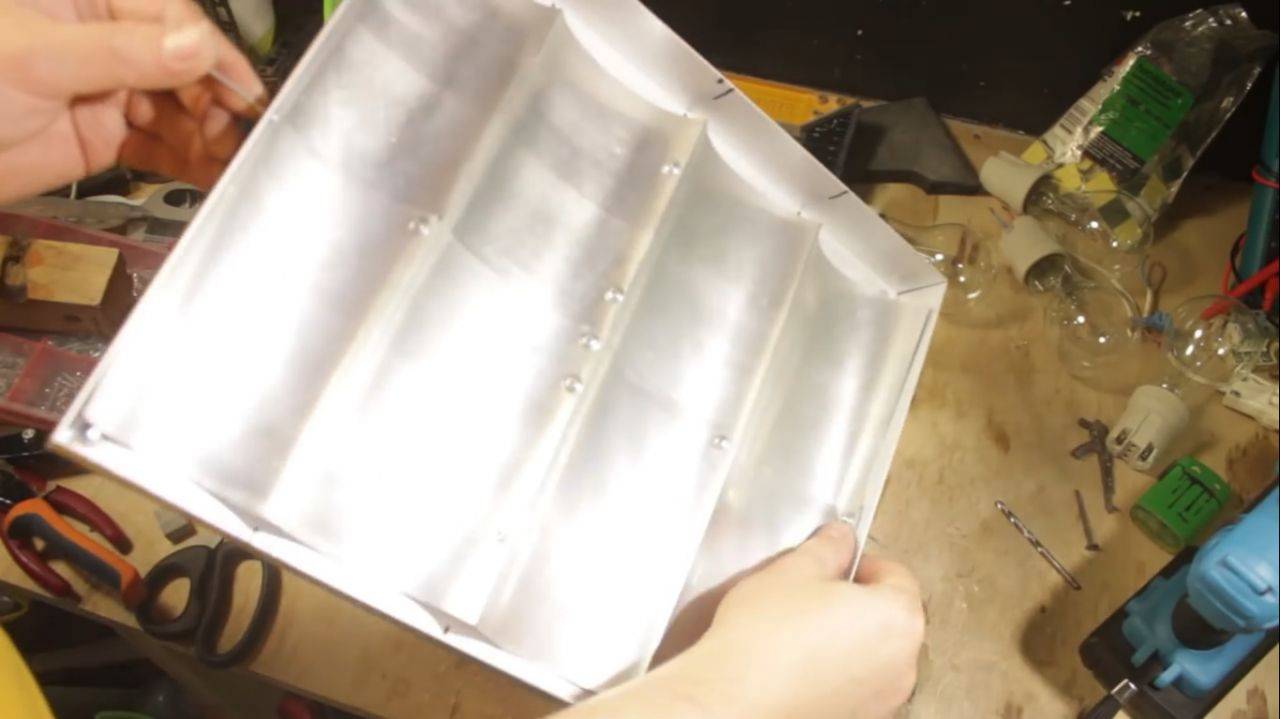

Для изготовления рефлектора используется алюминий или полированная сталь. Задача отражателя – сформировать поток излучения и направить его в нужную зону.

В качестве нагревательного элемента (излучателя) используются лампы:

  • галогенные;
  • карбоновые и кварцевые.

Обогреватели с галогенными лампами стоят дешевле, чем с карбоновыми или кварцевыми. Но у них есть один недостаток, который не способствует использованию прибора в жилых помещениях: их работа сопровождается свечением лампы. Согласитесь, что такой обогреватель в спальне не поставишь, да и в детской тоже. Хотя, на балконах и лоджиях, если они не объединены с основным помещением, можно.

В отличие от галогенных, карбоновые и кварцевые лампы света не дают (но их цена выше). Собственно, это их единственное отличие от галогенных ламп. Некоторые продавцы утверждают, что карбон и кварц кроме обогрева помещения еще и оздоравливает жильцов. Не стоит воспринимать такие заявления всерьез: медики однозначно заявляют, что инфракрасный обогреватель никакого влияния на здоровье человека не оказывают.

Кроме излучателя и рефлектора, в конструкции нагревателя присутствуют датчик пожароопасности и термостаты. Первые автоматически отключают обогреватель при его перегреве или опрокидывании, вторые – служат для поддержания заданной температуры.

А вы знаете, что инфракрасное излучение также широко используется в системе «Теплый пол»? Про инфракрасный теплый пол на балконе и о том, как самостоятельно провести его монтаж, читайте на нашем сайте.

О преимуществах использования на окнах энергосберегающих пленок вы узнаете из этой статьи. Как их клеить правильно для достижения максимального эффекта.

Преимущества и недостатки керамических обогревателей

Даже самая совершенная конструкция имеет свои достоинства и недостатки. Не стали исключением и керамические обогреватели. Наряду с неоспоримыми преимуществами, устройства имеют ряд существенных недостатков.

Плюсы

К наиболее существенным достоинствам керамических обогревателей можно причислить:

Керамика – материал природного происхождения. При рабочей температуре 800–1000°С вредные для человеческого организма вещества не выделяются. Альтернативные варианты при неправильном использовании могут причинять вред здоровью (пересыхание кожных покровов, патологии хрусталика и пр.).
Высокий показатель КПД (в пределах 90-99%). Такие данные считаются нормой для большинства устройств, работающих от электросети.
В процессе эксплуатации рабочие элементы не подвергаются окислению, что увеличивает срок службы отопительного устройства. Металлические теплообменники быстрее выходят из строя из-за коррозийных процессов.
Оснащение конструкции вентилятором способствует быстрому и равномерному прогреву помещения. Эффект сравним с тепловыми вентиляторами, но в остальном вторые существенно проигрывают.
Благодаря физическим свойствам керамика длительное время удерживает тепло. Это помогает сокращать расход энергии (газ или электричество), в отличие от других устройств, оснащённых ТЭНами или спиралью. Обогрев инфракрасными приборами также обходится недёшево.
Компактные параметры керамических обогревателей и небольшой вес дают возможность использовать отопительный прибор в малогабаритных помещениях, не отбирая полезной площади. Даже в небольшой комнатке найдётся место для установки настенной модели. Таким преимуществом не могут похвастать инфракрасные приборы и радиаторы, работающие на масле.
Современные модели керамических приборов имеют защиту от пожаров и ожогов. Лицевая панель не нагревается свыше 65°. В тепловых вентиляторах спираль открытая, по мере накопления пыли и других загрязнений повышается риск самовоспламенения. Поверхности масляных радиаторов нагреваются так сильно, что могут причинить ожог.
Некоторые модели оснащены лампой, которая очищает поверхности и воздух от вредных микроорганизмов

Популярные статьи  Что такое термоусадочная трубка, её виды, назначение, технические характеристики

Ассортиментный ряд пополнен устройствами со строенной ионизацией, что важно для людей с ослабленным организмом.
Обогреватель работает абсолютно бесшумно.
Лаконичный дизайн корпуса и компактность гармонично вписываются в дизайн любой стилистики.
Некоторые модели укомплектованы пультом ДУ. Это даёт возможность менять режим обогрева, не вставая с дивана или кресла.

Как сделать ремонт инфракрасного обогревателя своими руками?

Минусы

Недостатков у керамических обогревателей немного, и все же они есть:

  • повышенный уровень шума. Это касается только нагревателей, имеющих вентилятор. Недостаток можно считать условным, поскольку в качественных моделях, вентилятор работает практически бесшумно;
  • энергоемкость. Несмотря на то, что керамические приборы потребляют меньше электроэнергии чем другие типы обогревателей, счет за электричество при использовании керамического обогревателя заметно увеличивается;
  • малая ремонтопригодность. Стоимость ремонта вышедшего из строя прибора довольно высока. В некоторых случаях целесообразнее заменить изделие.

На фоне перечисленных выше плюсов, минусы керамических обогревателей можно считать несущественными. Опубликованные в интернете отзывы покупателей полностью это подтверждают.

Особенности монтажных работ

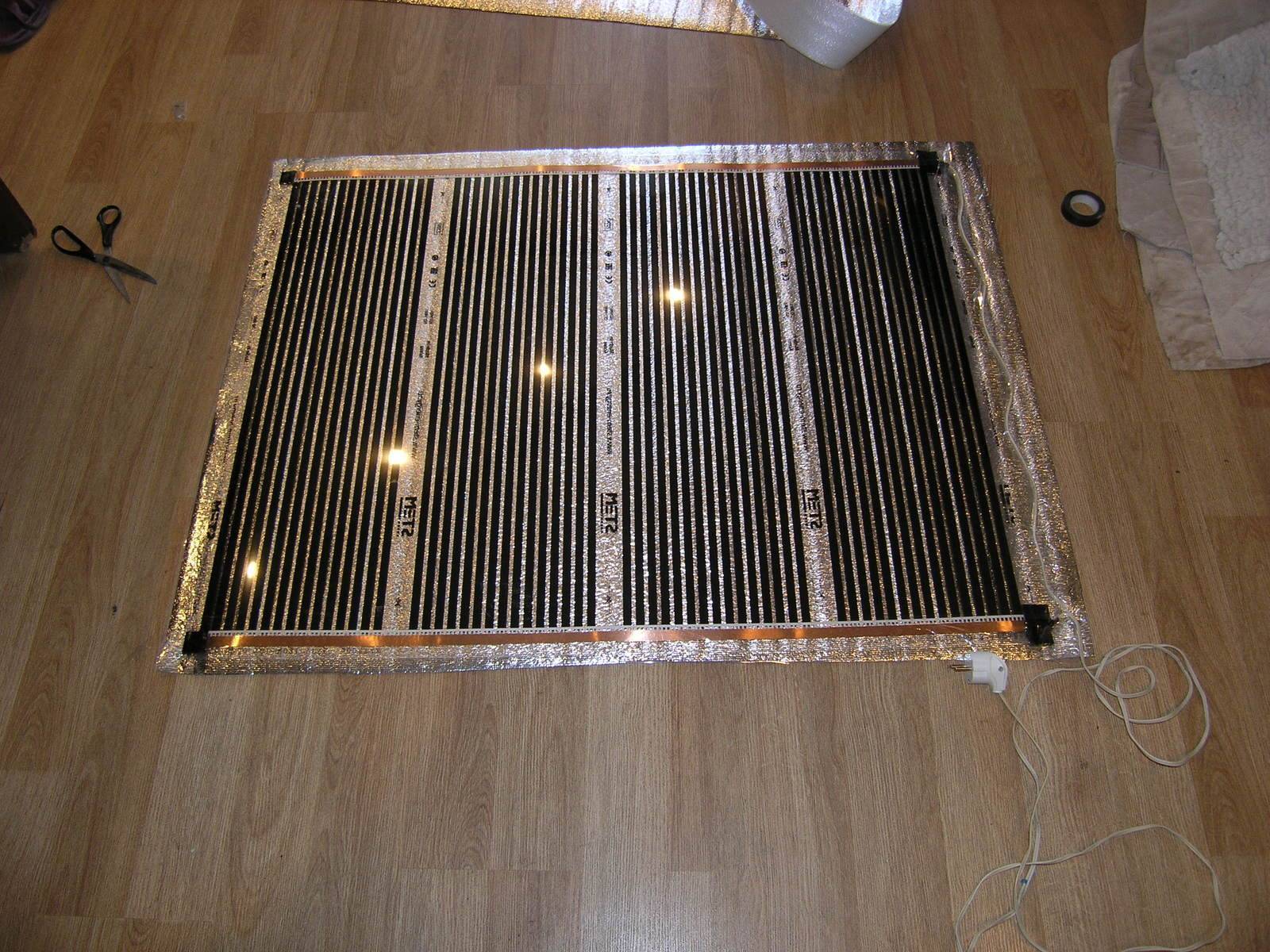

Выбрав отопление плэн в качестве основной системы, необходимо подумать об уровне воздухообмена. Чем выше будет этот показатель, тем больше эффективность. Пленкой рекомендуется покрывать до 80% поверхностей в помещении.

Видео инструкция

https://youtube.com/watch?v=QPOTicp0k78

Нужно подумать, прежде чем приступит к самостоятельному монтажу подобной отопительной системы. Ошибки и даже небольшие погрешности могут негативно отразиться на безопасности, которая стоит дороже расценок специалиста.

  1. В первую очередь рекомендуется подготовить рабочие поверхности. Все они должны быть качественно и надежно утеплены, выровнены и вычищены
  2. Так как ИК-излучение рассеивается в разные стороны, необходимо направить его внутрь помещения – для этого на поверхности под ПЛЭН наклеивают фольгу, соприкасаясь фольгированной частью с поверхностью стен, потолка или пола
  3. Заменить пленку на основе фольги можно боле современным материалом – пенофолом, крепеж разрешается осуществлять строительным степлером со скобами
  4. Крепление полос ПЛЭН разрешают делать степлером
  5. Теплоотражающее фольгированное полотно необходимо наносить внахлест 2-3 см, проклеивая фольгированной клеящейся лентой, а вот нагревательные полосы можно размещать оставляя зазор до 20 см

Кабель-канал, в который будет заводиться проводка ИК-нагревателей, рекомендуется крепить непосредственно около греющей пленки. Следует быть максимально аккуратным, чтобы не повредить герметичность системы, иначе она придет в негодность.

Проводка, которая прокладывается по кабель-каналу, должна соединяться по отношению к основной линии параллельно. Сечение провода может быть различным и зависит от общей мощности отопительной системы.

Далее необходимо выбрать оптимальное место для терморегулятора. Его размещают на высоте до 1.7 м в любом доступном месте. Поверхность под прибором должна быть теплой, иначе его показатели будут характеризоваться большой погрешностью. В небольшом помещении приборчик может подсоединяться в разрыв линии, иначе придется проводить питающий провод от щитка и производить подключение посредством магнитного контактора.

Приступая к последнему этапу – отделочному, рекомендуется запустить отопительную систему и убедиться в ее исправности. В качестве отделки могут использоваться любые материалы, продаваемые на рынке, за исключением металлических панелей. На стены под пленку ПЛЭН запрещается клеить обойную бумагу.

Подводим итоги

Высокая эффективность и экономичность – основные положительные стороны, которыми характеризуется отопление плэн. Остается решить вопрос, связанный со стоимостью. Основную статью в смете расходов при обустройстве составит цена пленки, квадрат которой обойдется в 30-40 $. Стоимость монтажа одного квадрата составит 1-1.5 тыс. за квадрат.

Что касается затрат на отопление помещений, на каждый квадратный метр будет затрачиваться в процессе работы до 20 Вт в час. Многое будет зависеть от того, какая часть помещения покрыта пленкой и каковы местные тарифы на электроэнергию.
