Как сделать водородный генератор своими руками?

Преимущества использования

Как сделать водородный генератор своими руками?
Главное достоинство водорода как топлива состоит в его абсолютной безвредности: при сгорании этого вещества образуется чистый водяной пар.

Ни один другой вид топлива не может похвастаться этим качеством.

Даже природный газ при сжигании образует углекислоту, которая, как принято сегодня считать, приводит к возникновению парникового эффекта.

Второе преимущество – доступность. Водород является самым распространенным веществом во Вселенной, а добывать его можно прямо из воды, запасы которой на нашей планете можно считать неисчерпаемыми. Правда, как мы увидим далее, доступность эта пока только кажущаяся.

Важным достоинством является и то, что для перехода на водородное топливо газовый котел, как и двигатель внутреннего сгорания, почти не нужно переделывать.

Общая информация об электролизере

Электролизная установка – устройство для электролиза, требующее внешний энергоисточник, конструктивно состоящее из нескольких электродов, которые помещены в заполненную электролитом емкость. Также такая установка может называться устройством для расщепления воды.

В подобных агрегатах основным техническим параметром является производительность, которая означает объем вырабатываемого водорода за час и измеряется в м³/ч. Стационарные агрегаты несут этот параметр в наименовании модели, например, мембранная установка СЭУ-40 вырабатывает за час 40 куб. м водорода.

Как сделать водородный генератор своими руками?

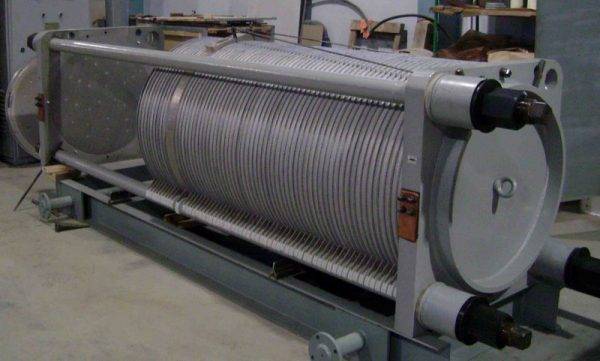

Внешний вид стационарного промышленного агрегата СЭУ-40

Прочие характеристики таких устройств полностью зависят от целевого назначения и вида установок. Например, при осуществлении электролиза воды КПД агрегата зависит от нижеследующих параметров:

  1. Уровень наименьшего электродного потенциала (электронапряжения). Для нормального функционирования агрегата эта характеристика должна находиться в диапазоне 1,8-2 В на одну пластину. Если источник электропитания имеет напряжение в 14 В, то емкость электролизера с электролитным раствором имеет смысл разделить листами на 7 ячеек. Подобная установка называется сухим электролизером. Меньшее значение не запустит электролиз, а большее – сильно увеличит расход энергии;

Как сделать водородный генератор своими руками?

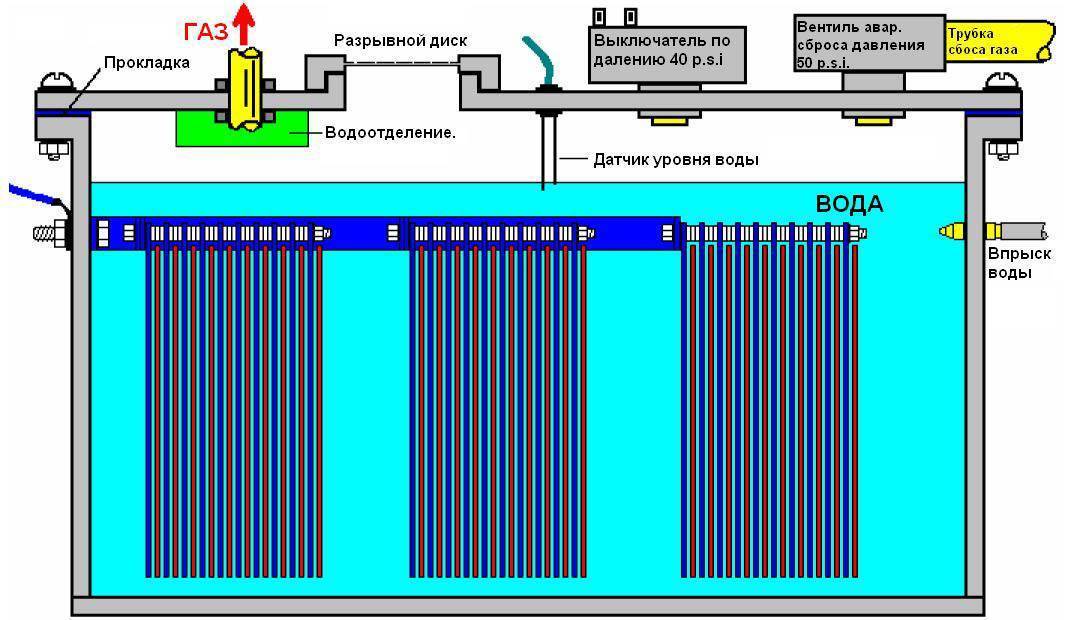

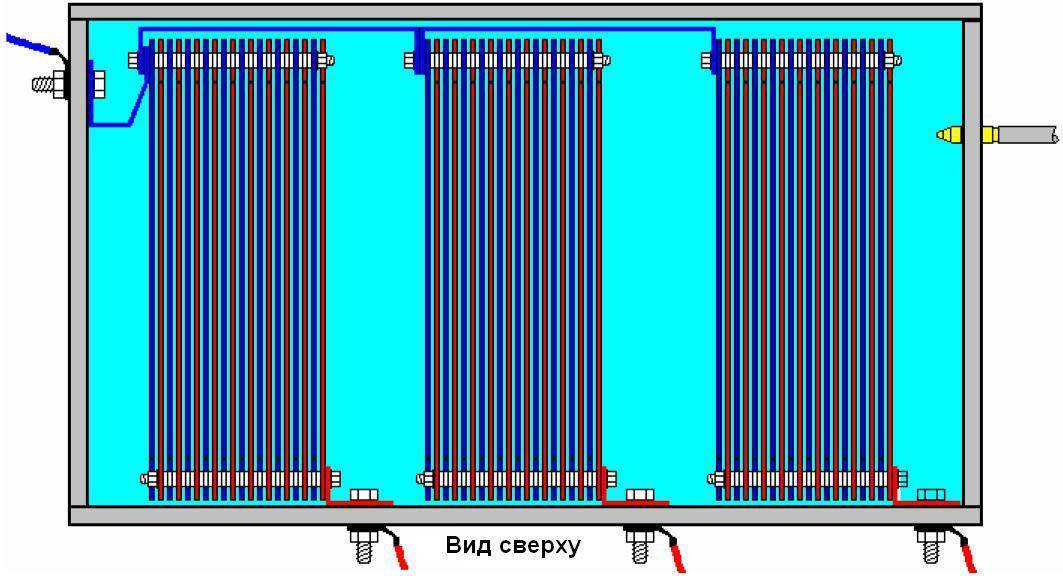

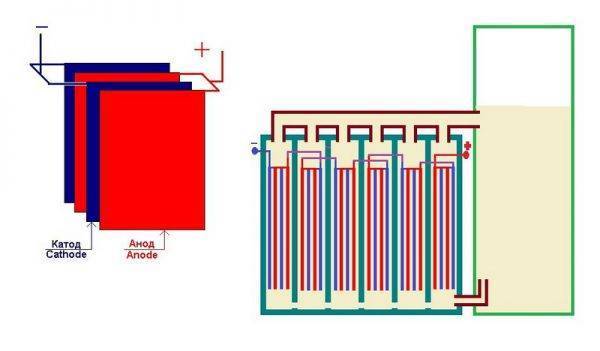

Размещение пластин в ванне электролизной установки

  1. Чем меньше будет расстояние между пластиночными компонентами, тем меньше будет сопротивление, что при прохождении большого тока приведет к увеличению выработки газового вещества;
  2. Площадь поверхности пластин напрямую оказывает влияние на производительность;
  3. Тепловой баланс и степень концентрации электролита;
  4. Материал электродных элементов. Золото является дорогим, но идеальным материалом для применения в электролизерах. Из-за его дороговизны часто применяют нержавеющую сталь.

Важно! В конструкциях другого типа значения будут иметь иные параметры. Установки для электролиза воды могут также использоваться для таких целей, как обеззараживание, очистка и оценка качества воды

Установки для электролиза воды могут также использоваться для таких целей, как обеззараживание, очистка и оценка качества воды.

ДВС на водородном топливе

На протяжении нескольких десятилетий идут поиски возможности приспособить двигатели внутреннего сгорания для полной или гибридной работы на водородном топливе. В Великобритании ещё в 1841 году был запатентован двигатель, работающий на воздушно-водородной смеси. Концерн «Цеппелин» в начале ХХ века в качестве движущей установки своих знаменитых дирижаблей использовал двигатели внутреннего сгорания, работающие на водороде.

Развитию водородной энергетики способствовал и мировой энергетический кризис, разразившийся в 70 годах прошлого века. Однако с его окончанием водородные генераторы быстро были забыты. И это несмотря на массу преимуществ по сравнению с обычным топливом:

  • идеальная воспламеняемость топливной смеси на основе воздуха и водорода, что даёт возможность лёгкого пуска двигателя при любой температуре окружающей среды;
  • большое выделение тепла при сгорании газа;
  • абсолютная экологическая безопасность – отработавшие газы превращаются в воду;
  • выше в 4 раза скорость сгорания по сравнению с бензиновой смесью;
  • способность смеси работать без детонации при высокой степени сжатия.

Основной технической причиной, являющейся непреодолимой преградой в использовании водорода в качестве топлива автомобилей стала невозможность уместить достаточное количество газа на транспортном средстве. Размер топливного бака для водорода будет сравним с параметрами самого автомобиля. Большая взрывоопасность газа должна исключать возможность малейшей утечки. В жидком виде необходима криогенная установка. Этот способ также мало осуществим на автомобиле.

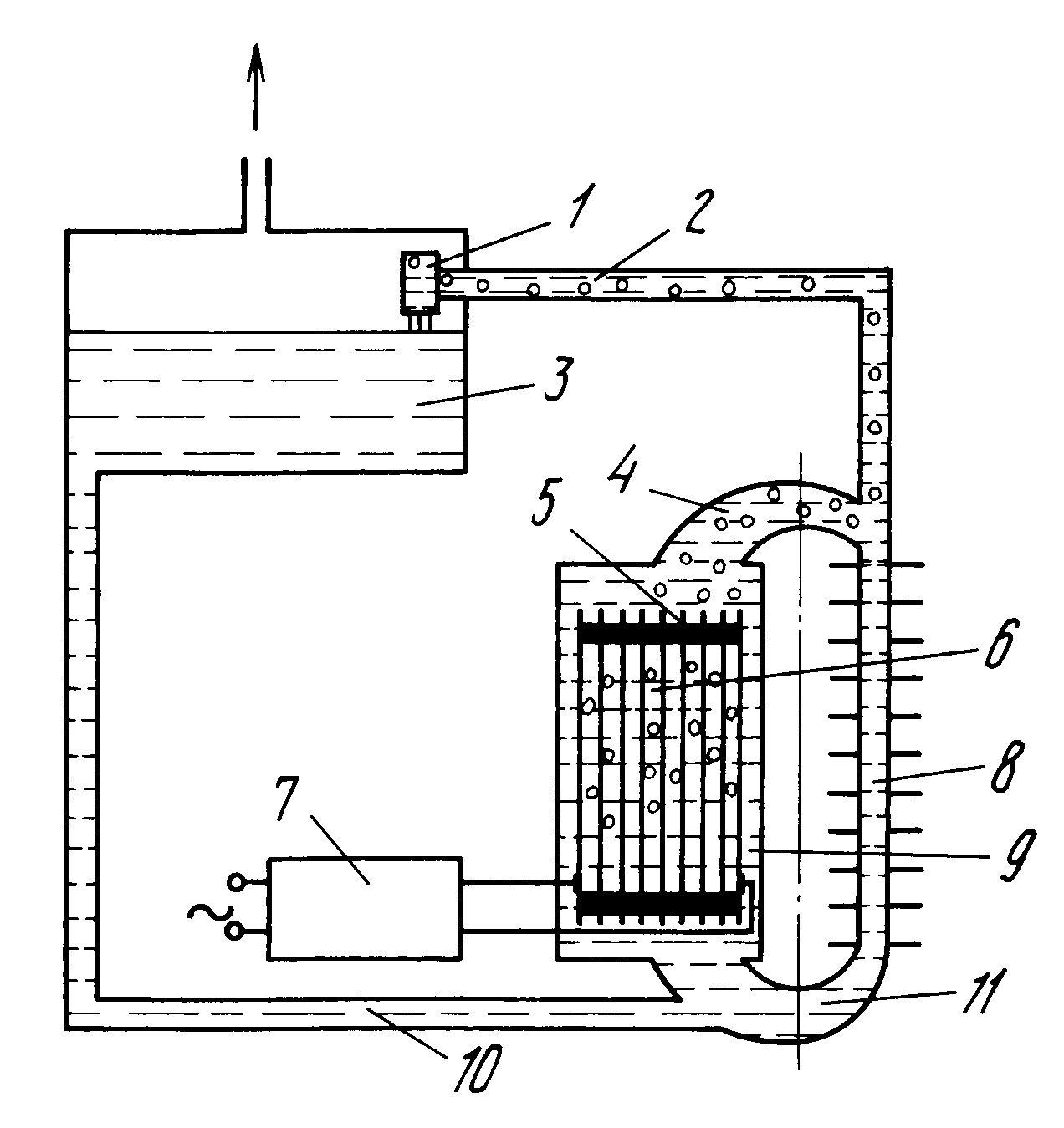

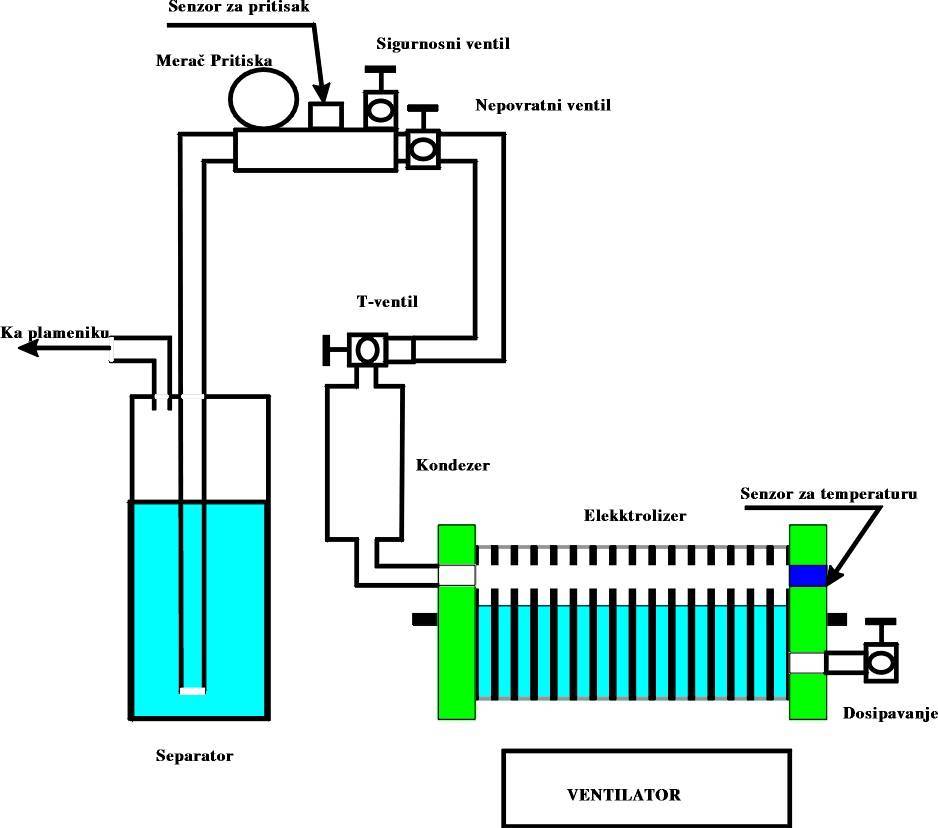

Универсальная схема водородного генератора

Тем, у кого нет способностей к конструированию, водородный генератор для автомобиля можно купить у народных умельцев, поставивших на поток сборку и установку таких систем. Сегодня есть множество таких предложений. Стоимость агрегата и установки составляет порядка 40 тысяч рублей.

Рекомендуем: Обзор печи длительного горения Бренеран с водяным контуром: инструкция по применению

Но можно собрать такую систему и самостоятельно – сложного в ней нет ничего. Состоит она из нескольких простых элементов, соединённых в одно целое:

  1. Установки для электролиза воды.
  2. Накопительного резервуара.
  3. Улавливателя влаги из газа.
  4. Электронного блока управления (модулятора тока).

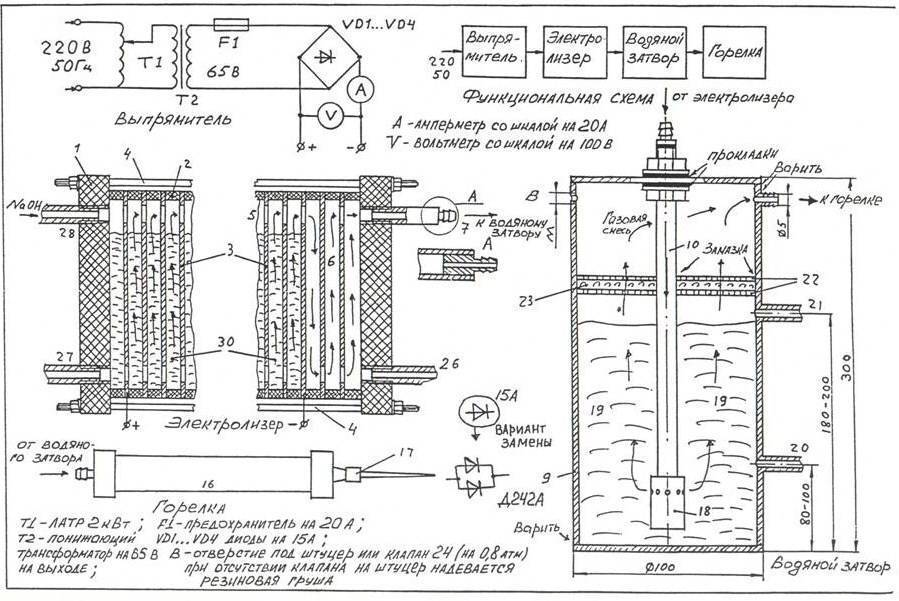

Ниже приведена схема, по которой можно легко собрать водородный генератор своими руками. Чертежи главной установки, производящей газ Брауна, достаточно просты и понятны.

Схема не представляет какой-либо инженерной сложности, повторить её может каждый, кто умеет работать с инструментом. Для автомобилей с инжекторной системой подачи топлива необходимо еще установить контроллер, регулирующий уровень подачи газа в топливную смесь и связанный с бортовым компьютером автомобиля.

Реактор

От площади электродов и их материала зависит количество получаемого объёма газа Брауна. Если в качестве электродов брать медные или железные пластины, то реактор не сможет работать продолжительное время по причине быстрого разрушения пластин.

Идеальным выглядит применение титановых листов. Однако их использование повышает затраты на сборку агрегата в несколько раз. Оптимальным считается применение пластин из высоколегированной нержавеющей стали. Металл этот доступен, его не составит труда приобрести. Также можно использовать отработавший своё бак от стиральной машины. Сложность составит только вырезание пластин нужного размера.

Делаем простейший генератор водорода своими руками пошагово

Расскажем, как можно сделать самодельный генератор для получения смеси водорода и кислорода (ННО). Его мощности на отопления дома не хватит, но для газовой горелки для резки металла количество полученного газа будет достаточным.

Рис. 8. Схема газовой горелки

Обозначения:

  • а – сопло горелки;
  • b – трубки;
  • c – водные затворы;
  • d – вода;
  • е – электроды;
  • f – герметичный корпус.

В первую очередь делаем электролизер, для этого нам понадобится герметичная емкость и электроды. В качестве последних используем стальные пластины (их размер выбираем произвольно, в зависимости от желаемой производительности), прикрепленные к диэлектрическому основанию. Соединяем между собой все пластины каждого из электродов.

Когда электроды готовы их надо укрепить в емкости таким образом, чтобы места подключения проводов питания были выше предполагаемого уровня воды. Провода от электродов идут к блоку питания на 12 вольт или автомобильному аккумулятору.

Популярные статьи  Почему на дробеметной машине срабатывает защита при включении шнека?

В крышке емкости делаем отверстие под трубку для выхода газа. В качестве водных затворов можно использовать обычные стеклянные банки емкостью 1 литр. Заполняем их на 2/3 водой и подключаем к электролизеру и горелке, как показано на рисунке 8.

Горелку лучше взять готовую, поскольку не каждый материал может выдержать температуру горения газа Брауна. Подключаем ее к выходу последнего водного затвора.

Наполняем электролизер водой, в которую добавлена обычная кухонная соль.

Подаем напряжение на электроды и проверяем работу устройства.

Давно уже прошли те времена, когда загородный дом можно было обогреть лишь одним способом — сжигая в печке дрова или уголь. Современные отопительные приборы используют различные виды топлива и при этом автоматически поддерживают комфортную температуру в наших жилищах. Природный газ, дизель или мазут, электричество, гелио- и — вот неполный список альтернативных вариантов. Казалось бы — живи и радуйся, да вот только постоянный рост цен на топливо и оборудование вынуждает продолжать поиски дешёвых способов отопления. А вместе с тем неиссякаемый источник энергии — водород, буквально лежит у нас под ногами. И сегодня мы поговорим о том, как использовать в качестве горючего обычную воду, собрав генератор водорода своими руками.

Заводские и самодельные установки

По смыслу водородные генераторы отопления, созданные своими руками, мало чем отличаются от аналогов, которые были произведены на заводе. Их принцип работы идентичен, единственным отличием является подбор материала, а также других комплектующих. Множество пользователей и сторонников водородного отопления сходятся в едином мнении, что создание системы своими руками это:

  • выгодно – подбор материалов производится на свой выбор;
  • удобно – можно сэкономить на незначительных элементах;
  • просто – не нужно прибегать к помощи специалистов;
  • надежно – ты сам отвечаешь за качество, что дает право выбора таких материалов, которые бы удовлетворяли все потребности.

Некоторые пользователи жалуются, что китайские агрегаты, которые более доступны в цене, ломаются уже после отопительного сезона. Причем их ремонт в большинстве случаев требует больших капиталовложений. В то время, как самодельная установка дает гарантию, что ее продуктивность будет на высшем уровне, а любые поломки устранятся также легко и быстро, как собиралась сама система.

Производители заводских отопительных систем на водороде

Среди наиболее популярных моделей заводских установок водородных генераторов можно выделить следующие:

  1. МегаТанк100 – электрический генератор водорода, работающий от сети. Имеет несколько уровней систем защиты от замыкания и перегрева, что делает его работу более продуктивной и менее опасной. Его стоимость 55000 рублей, в зависимости от комплектации.
  2. STAR-2000 – способен отапливать площадь около 250-300 квадратов, обладает экономичным потреблением энергии, однако имеет высокую цену – 230 000 рублей.
  3. Kingkar – имеет высокие показатели, работает от сети, однако его стоимость превышает 100 000 рублей.
  4. H2-2 – итальянский производитель, предоставляющий хороший генератор водорода, способный отапливать от 300 квадратных метров площади, минимизируя при этом расход энергии. Его цена около 250 000 рублей.
  5. Free Energy – обладает многоуровневым датчиком регулирования давления и напряжения, но большинство процессов полностью автоматизированы. Стоит от 15 000 рублей до 35 000, в зависимости от предполагаемой обогреваемой площади и мощности.

Водородные котлы имеют одну отличительную особенность – тип питания. Среди наиболее популярных электрических, бывают также и газовые. От типа питания разнится устройство самого котла, а также его стоимость. Котлы, приспособленные под процесс электролиза с задействованием электричества наиболее экономичны, однако обладают повышенным уровнем опасности.

Обзор системы МегаТанк в видео ниже

[su_youtube url=»https://www.youtube.com/embed/3TP09oNHUaY?feature=oembed»]

Водородная вода в домашних условиях

Теоретически создать водородный генератор своими руками можно и в домашних условиях. Но для этого нужно обладать специальными знаниями, иметь соответствующее оборудование.

Есть два варианта:

  1. Сатурация – процесс обогащения воды молекулярным кислородом. По принципу производства газированных напитков.
  2. Электролизация – процесс пропускания тока через жидкую среду. Суть методики – в реакции воды с металлами.

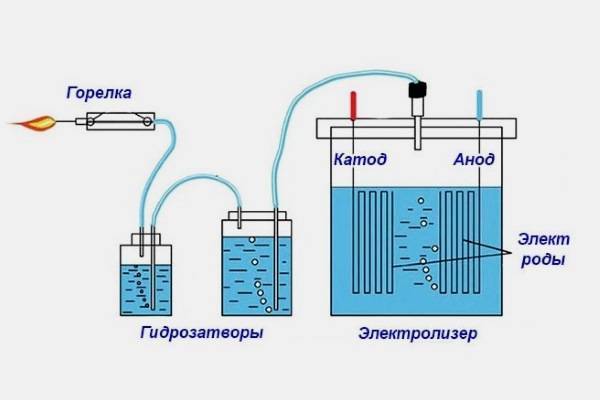

Принцип работы домашнего генератора представлен на изображении:

Как сделать водородный генератор своими руками?

Самый простой электролизер состоит из:

  • толстостенной емкости (реактора);
  • металлических электродов, подключенных к электросети;
  • водяного затвора;
  • газоотводной трубки;
  • горелки.

Как сделать водородный генератор:

  1. Погрузите металлические электроды в емкость с водой, подведите напряжение. Улучшит реакцию добавление в воду соли (или щелочи, или кислоты).
  2. Произойдет реакция, в результате которой возле катода (минуса) начнет выделяться водород, возле анода (плюса) – кислород.
  3. Газы смешиваются и поступают в трубку, по которой далее отправляются в водяной затвор (гидрозатвор). Назначение гидрозатвора – недопущение вспышки в реакторе, отделение водяного пара.
  4. Опасный газ из второй емкости передается на горелку, где перегорает. В результате образуется вода.

Создание водородного генератора на практике происходит так:

  1. Подготовьте все необходимое: 2 бутылки с широкими горлышками из стекла, крышки к ним, систему для капельницы, 20 саморезов, 2 плоские палочки из дерева, провода.
  2. Соедините деревянные палочки саморезами концами в разные стороны. Спаяйте головки саморезов и подведите к ним провода. Получатся импровизированные электроды.
  3. В продырявленную крышку от бутылки протяните трубку от капельницы и провода. Загерметизируйте клеевым пистолетом.
  4. Электроды поместите в емкость и закрутите крышку.
  5. Через 2 отверстия в другой крышке протяните трубки от капельницы. Налейте в бутылку воду, закрутите крышку.
  6. В реактор налейте воду с добавлением соли.
  7. Включите источник питания (постоянного тока, например, аккумулятор от авто, сетевой адаптер).
  8. Как только появились пузырьки, значит, реакция началась. Отрегулируйте напряжение. Подожгите выходящий газ.

Подробнее о том, как собственноручно сделать водородный генератор, смотрите на видео:

Но есть ли смысл озадачиваться самостоятельным созданием ионизатора воды своими руками, когда проще и дешевле купить готовый?

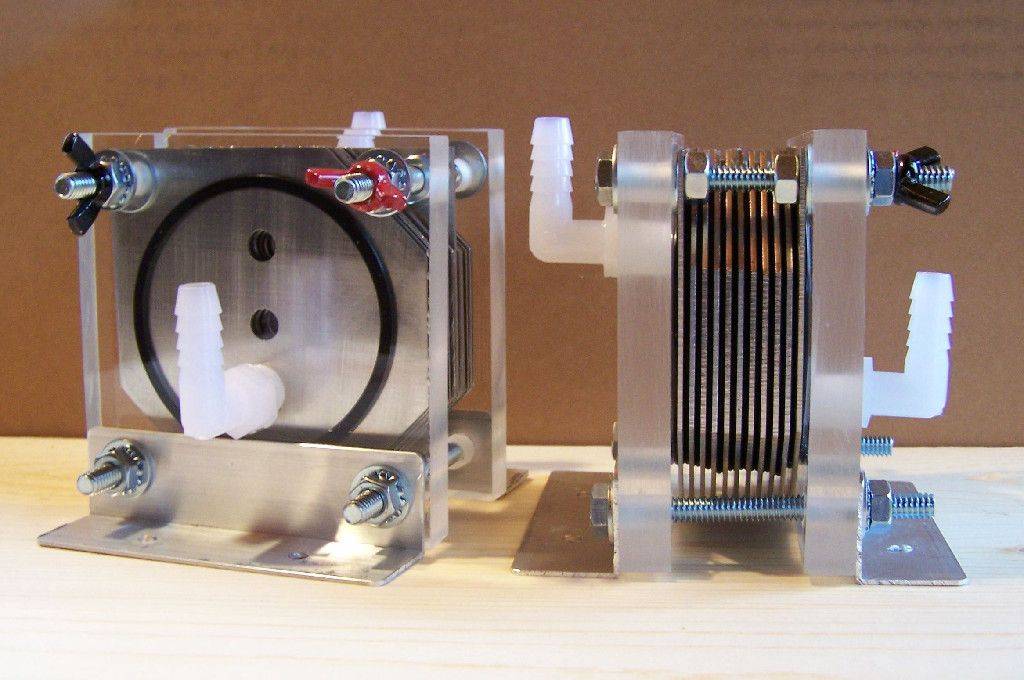

Как собрать генератор водорода собственноручно?

Зачастую котел, работающий на водороде, используется для обогрева полов. Эти системы в наше время встречаются самой разной мощности. Мощность котлов бывает самая разная, начиная от 27Вт и до бесконечности. Можно взять один очень мощный котел для обогрева сразу всего дома, а можно несколько небольших. Устанавливаются они своими силами, но, как сделать водородный генератор своими руками?

Прежде чем начать сооружать топливную ячейку необходимо иметь под руками следующие инструменты:

  • ножовку по металлу;
  • дрель с набором свёрл;
  • набор гаечных ключей;
  • плоская и шлицевая отвёртки;
  • угловая шлифмашина («болгарка») с установленным кругом для резки металла;
  • мультиметр и расходомер;
  • линейка;
  • маркер.

Более того, если вы решите самостоятельно заниматься сооружением ШИМ-генератора, то для его настройки понадобятся осциллограф и частотомер.

Для того чтобы изготовить водородный генератор для отопления частного дома рассмотрим абсолютно «сухую» схему электролизера с применением электродов из пластин нержавеющей стали.

Популярные статьи  До какого момента счетчик электроэнергии считается не расчётным?

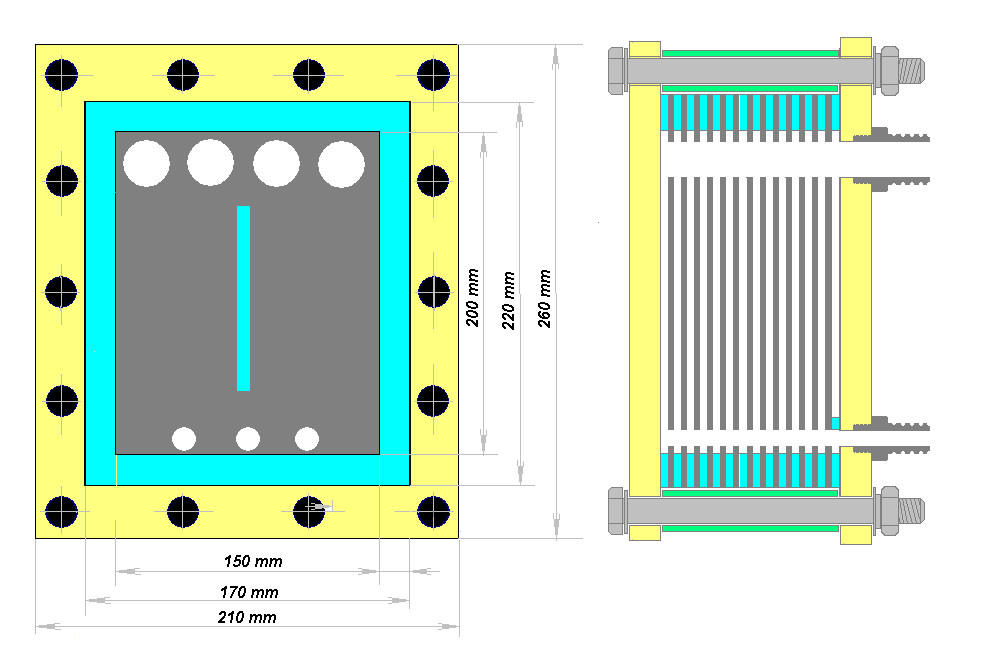

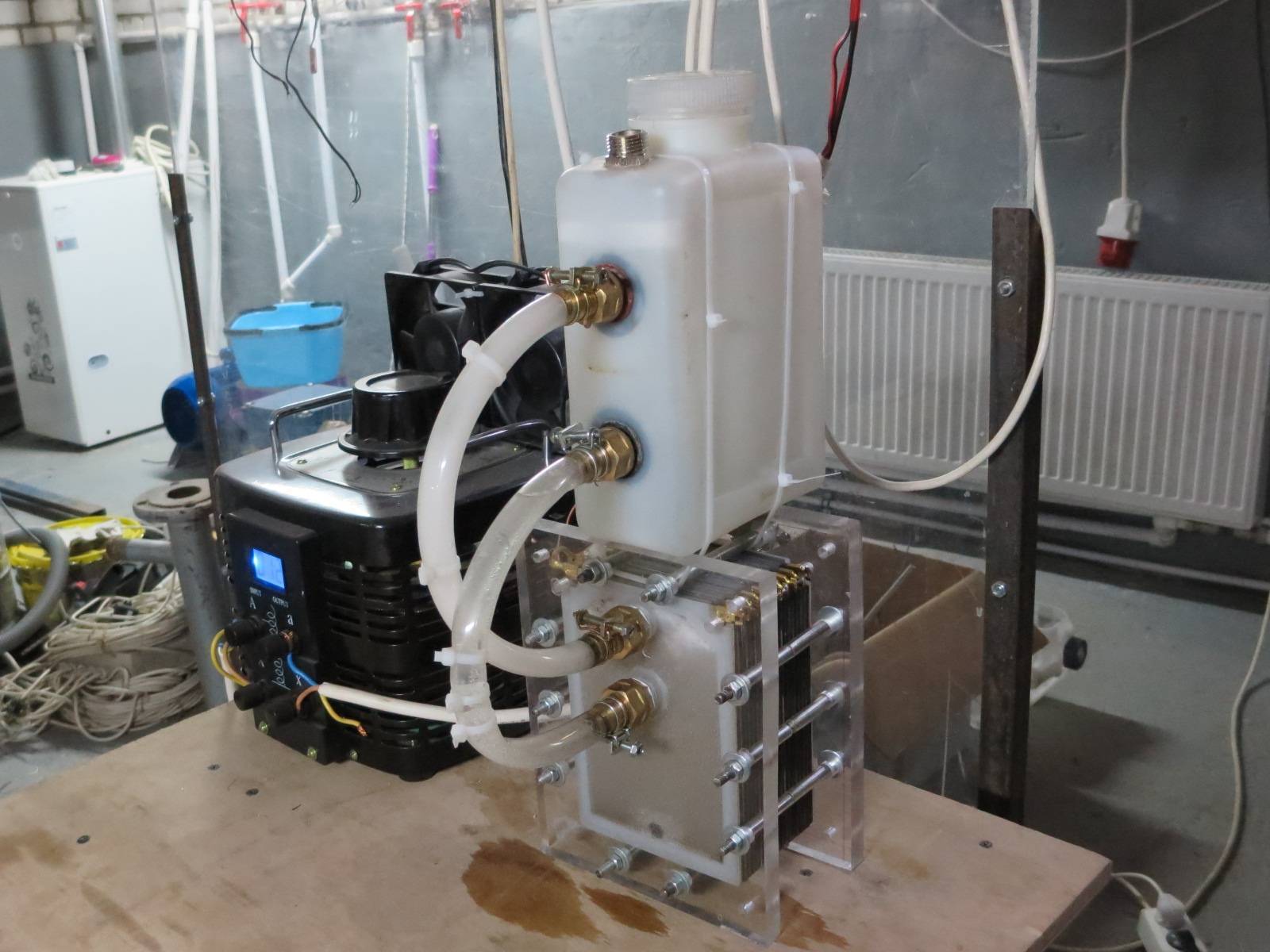

Представленная ниже инструкция показывает процесс конструирования водородного генератора:

Сооружение корпуса топливной ячейки. Роль боковых стенок каркаса играют пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Стоит заметить, что он размеров агрегата напрямую зависит его производительность, но и затраты на получение ННО будут намного выше. Для сооружения топливной ячейки оптимальными являются габариты от 150×150 мм до 250×250 мм.
В каждой из платин сверлятся отверстия под входной и выходной штуцера для воды. Кроме этого, необходимо сверление в боковой стенке для выхода газа и четыре отверстия по углам для того чтобы соединить элементы реактора между собой.
С помощью болгарки из листа нержавейки марки 316L, вырезают пластины электродов. Они по размеру должны быть меньше стенок на 10-20 мм. Более того, при изготовлении каждой детали, в одном из углов необходимо оставлять небольшую контактную площадку. Это необходимо для того чтобы соединить отрицательные и положительные электроды в группы перед их подключением к питанию.
Для получения необходимого количества ННО, нержавейку необходимо обработать мелкой наждачной бумагой с двух сторон.
В каждой пластине сверлятся два отверстия: сверлом чей диаметр должен быть 6-7 мм – для подачи в пространство между электродами воды и диаметром 8-10 мм – для отвода газа Брауна. Точки сверления рассчитывают с учетом мест монтажа соответствующих подводящих и выходного патрубков.
Приступают к сборке генератора. Для этого в оргалитовые стенки монтируют штуцеры служащие для подачи воды и отбора газа. Места их присоединений тщательнейшим образом герметизируют автомобильным или сантехническим герметиком.
После этого одну из прозрачных корпусных деталей устанавливают на шпильки, после этого укладывают электроды. Укладка электродов должна начинаться с уплотнительного кольца
Обратите внимание: плоскость электродов должна быть абсолютно ровной, в противном случае элементы с разноименными зарядами будут касаться, что вызовет короткое замыкание!
Пластины нержавейки отделяют от боковых поверхностей реактора с помощью уплотнительных колец, изготовленных из силикона, паронита или других материалов

Важно чтобы он был не толще 1 мм
Подобные детали используют как дистанционные прокладки между пластинами. В процессе укладки следят, чтобы контактные площадки разноименных электродов были сгруппированы по разные стороны генератора.
После того как уложена последняя пластина устанавливают уплотнительное кольцо, после чего генератор закрывается второй оргалитовой стенкой, а саму конструкцию соединяют с помощью гаек и шайб

Делая эту работу, внимательно следите за равномерностью затяжки и отсутствием перекосов между пластинами.
С помощью полиэтиленовых шлангов генератор подключается к емкости с водой и бабблеру.
Контактные площадки электродов соединяются между собой любым методом, после чего к ним подводят провода питания.
На топливную ячейку подается напряжение от ШИМ-генератора, после чего приступают к настройке и регулировке аппарата по максимальному выходу газа ННО.

Для того чтобы получить газ Брауна в необходимом количестве которое будет достаточным для приготовления пищи и отопления, устанавливают несколько генераторов водорода которые работают параллельно.

Экономическая целесообразность

В домашних условиях изготовить качественную водородную установку очень сложно. Мастеру придется учитывать массу параметров. Например, нужно точно подобрать металл для электродов. Он должен обладать определенными свойствами.

Всеми любимая нержавейка — доступное, но недолговечное решение. Топливные ячейки на них довольно быстро выйдут из строя.

Также при сборке гидролизатора нужно соблюдать монтажные размеры. Чтобы их получить, нужно произвести сложные расчеты с учетом качества воды, необходимой мощности на выходе и т. д.

При изготовлении устройства значение имеет даже сечение проводов, по которым на электроды подается ток. Речь идет не о производительности генератора, а о безопасности его эксплуатации, но и этот важный нюанс нужно учитывать.

Из-за низкого КПД цена водородной установки для дома делает производство этого газа и его последующее использование для отопления невыгодным. Чем впустую расходовать электричество, проще установить любой электрокотел. Он будет эффективнее.

Что касается автомобильного транспорта, то здесь картина не сильно отличается. Да, можно сделать гидролизер для экономии топлива, но при этом снижается безопасность и надежность.

ДВС на водородном топливе

В течении многих лет идут поиски возможности приспособить двигатели внутреннего сгорания Для полной или гибридной работы на водородном топливе. В Англии ещё в первой половине 40-ых годов девятнадцатого века запатентовали двигатель, который работает на воздушно-водородной смеси. Концерн «Цеппелин» в начале 20 века в качестве движущей установки собственных знаменитых дирижаблей использовал двигатели внутреннего сгорания, которые работают на водороде.

Формированию водородной энергетики способствовал и мировой энергетический кризис, разразившийся в 70 годах прошлого столетия. Однако с его завершением водородные резервные электростанции быстро были забыты. И это не обращая внимания на множество положительных качеств если сравнивать с традиционным топливом:

  • совершенная возгораемость топливной смеси на основе воздуха и водорода, что предоставляет шанс лёгкого пуска мотора при любой температуре воздуха;
  • большое тепловыделение при горении газа;
  • безусловная безопасность в экологическом плане – отработавшие газы превращаются в воду;
  • выше в 4 раза скорость сгорания если сравнивать с бензиновой смесью;
  • способность смеси работать без детонации при большой степени сжатия.

Ключевой технической основой, являющейся непреодолимой преградой в применении водорода в качестве топлива машин стала невозможность поместить большое количество газа на транспортном средстве. Размер топливного бачка для водорода будет сравним с параметрами самого автомобиля. Большая взрывоопасность газа должна вычеркивать возможность малейшей утечки. В жидком виде нужна криогенная установка. Данный вариант также мало осуществим на автомобиле.

Водородный генератор: его плюсы и минусы

Сегодня электролизёр считается таким же привычным устройством, как к примеру, плазменный резак или ацетиленовый электрический генератор. Подобная электролизная установка, работающая на воде (печка), стала весьма популярной, ее используют для обогрева приватных домов, а еще ставят на мотоцикл или авто для экономии топлива.

Водородный генератор является чистым в экологическом плане топливом, единственным отходом, который он формирует, содержится вода. Она выделяется в газообразном состоянии и известна нам, как пар перегретый. А он, со своей стороны, никакого вредного воздействия на внешнюю среду не оказывает.

Данное устройство обладает и остальными хорошими положительными качествами, но также и минусами. Очень важный минус – это его взрывоопасность

Однако выполняя все предосторожности и правила безопасности, получиться избежать плохих последствий

Водородный реактор имеет собственные положительные качества:

  • Не прекращает работу на воде;
  • Экономит электричество;
  • Является чистым в экологическом плане;
  • Большой коэффициэнт полезного действия;
  • Легкость эксплуатации.

Этот прибор HHO можно купить уже готовый в специальном магазине, стоит он будет, естественно не так уж и дешево. Однако можно создать его и собственными руками из доступных деталей, сэкономив при этом очень хорошую сумму. Однако ему необходима защита от воды и отдельный домик для хранения.

Популярные статьи  Доступная часть: что это такое, определение, особенности, примеры

Свойства водорода как топлива

Как было сказано выше, топливом для подобных агрегатов служит водород, самый легкий в природе газ, не обладающий цветом и запахом. Среди его преимуществ можно назвать большое количество тепла, которое высвобождается при сгорании H2 (121 МДж/кг, в то время как при горении пропана выделяется всего 40 МДж/кг).

В обычных условиях водород горит при температуре +2000° С, однако с помощью катализатора ее можно снизить до +300° С. Это позволяет изготовлять котлы из бюджетной стали, а не из дорогих редкоземельных металлов.

Водород нетоксичен, что обеспечивает безопасность его использованию в быту. При сжигании этого вещества получаются водяные пары, которые улучшают микроклимат в помещениях и не нуждаются в дымоходах.

К числу недостатков можно отнести повышенную взрывоопасность водорода, особенно, когда он смешивается с воздухом либо кислородом, что ведет к образованию гремучего газа.

Преимущества и недостатки водородных котлов

Сильными сторонами подобных устройств являются:

  • Полная экологичность. Продукты разложения воды не наносят вреда атмосфере, они совершенно безопасны для здоровья людей и домашних животных.
  • Высокий уровень КПД, который может достигать 96%.  Это значительно выше коэффициента полезного действия дизеля, природного газа или угля.
  • Применение альтернативных источников энергии, дает возможность экономить залежи природных ресурсов, снижая их добычу.
  • Невысокая цена получаемых калорий. Для подобных устройств достаточно воды и немного электричества.

В то же время у подобных устройств есть и слабые стороны. К числу минусов нужно отнести следующие нюансы:

  • Для максимально высокой степени выработки H2, необходимо каждый год заменять металлические пластины.
  • Помимо замены электродов, для производства запланированного количества энергии необходимо регулярно добавлять катализатор. Частота этой процедуры зависит от мощности, а также от особенностей определенной модели.
  • Оборудование имеет достаточно высокую стоимость: заводская установка обойдется не менее, чем в 35-40 тысяч рублей.
  • При повышении нормированного давления в котле создается возможность взрыва.
  • Водородные баллоны достаточно редко можно встретить в продаже.
  • Поскольку подобные отопительные приборы не слишком распространены на российском рынке, не всегда можно быстро найти подходящую модель, а также отыскать компетентных специалистов для монтажа и ремонта оборудования.
  • Для работы устройства необходимо постоянное подключение к электропитанию для осуществления реакции электролиза, а также к источнику воды, расход которой зависит от мощности прибора.

Необходимо упомянуть о том, что производители уделяют большое внимание новым технологиям, стремятся усовершенствовать водородные котлы, устраняя или минимизируя недостатки

Устройство с двумя клапанами

Процесс изготовления 2-клапанной модели электролизера не отличается особой сложностью. Как и в предыдущем варианте, сборку следует начинать с подготовки основания. Выполняется оно из стальной листовой заготовки, которую нужно подрезать в соответствии с размерами контейнера.

К основанию прочно крепится плата (применяем винты М6), после чего можно устанавливать трубку для барботажа диаметром не менее 33 мм. Подобрав к устройству затвор, можно приступать к монтажу клапанов.

Как сделать водородный генератор своими руками?

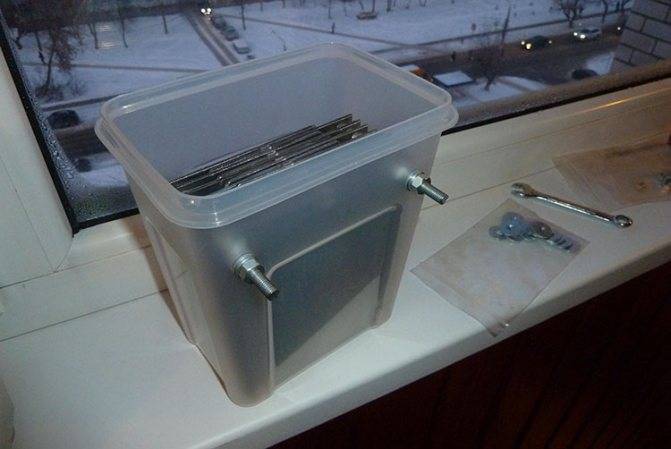

Пластиковый контейнер

Первый устанавливается на основании трубы, для чего в этом месте необходимо закрепить штуцер. Соединение уплотняется зажимным кольцом, после чего устанавливается еще одна пластина – она понадобится для фиксации затвора.

Второй клапан следует монтировать на трубе с отступом от края в 20 мм.

С появлением водяной системы отопления, воздушная система незаслуженно потеряла свою популярность, но сейчас снова набирает обороты. Воздушное отопление частного дома своими руками – рекомендации по проектированию и монтажу.

Все об изготовлении и использовании чудо-печи о солярке вы узнаете тут.

А в этой теме https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/cchetchik-tepla-dlya-kvartiry.html разберем разновидности счетчиков тепла для квартиры. Классификация, конструктивные особенности, цены на приборы.

Универсальная схема водородного генератора

Тем, у кого нет способностей к конструированию, водородный генератор для автомобиля можно купить у народных умельцев, поставивших на поток сборку и установку таких систем. Сегодня есть множество таких предложений. Стоимость агрегата и установки составляет порядка 40 тысяч рублей.

Но можно собрать такую систему и самостоятельно – сложного в ней нет ничего. Состоит она из нескольких простых элементов, соединённых в одно целое:

  1. Установки для электролиза воды.
  2. Накопительного резервуара.
  3. Улавливателя влаги из газа.
  4. Электронного блока управления (модулятора тока).

Ниже приведена схема, по которой можно легко собрать водородный генератор своими руками. Чертежи главной установки, производящей газ Брауна, достаточно просты и понятны.

Схема не представляет какой-либо инженерной сложности, повторить её может каждый, кто умеет работать с инструментом. Для автомобилей с инжекторной системой подачи топлива необходимо еще установить контроллер, регулирующий уровень подачи газа в топливную смесь и связанный с бортовым компьютером автомобиля.

Область применения

Сегодня электролизёр — такое же привычное устройство, как и генератор ацетилена или плазменный резак. Изначально водородные генераторы использовались сварщиками, поскольку носить за собой установку весом всего несколько килограмм было намного проще, чем перемещать огромные кислородные и ацетиленовые баллоны. При этом высокая энергоёмкость агрегатов решающего значения не имела — всё определяло удобство и практичность. В последние годы применение газа Брауна вышло за рамки привычных понятий о водороде, как топливе для газосварочных аппаратов. В перспективе возможности технологии очень широки, поскольку использование HHO имеет массу достоинств.

  • Сокращение расхода горючего на автотранспорте. Существующие автомобильные генераторы водорода позволяют использовать HHO как добавку к традиционному бензину, дизелю или газу. За счёт более полного сгорания топливной смеси можно добиться 20 – 25 % снижения потребления углеводородов.
  • Экономия топлива на тепловых электростанциях, использующих газ, уголь или мазут.
  • Снижение токсичности и повышение эффективности старых котельных.
  • Многократное снижение стоимости отопления жилых домов за счёт полной или частичной замены традиционных видов топлива газом Брауна.
  • Использование портативных установок получения HHO для бытовых нужд — приготовления пищи, получения тёплой воды и т. д.
  • Разработка принципиально новых, мощных и экологичных силовых установок.

Рекомендуем: Как отогреть замерзший водопровод: обзор лучших способов

Генератор водорода, построенный с использованием «Технологии водяных топливных ячеек» С. Мейера (а именно так назывался его трактат) можно купить — их изготовлением занимается множество компаний в США, Китае, Болгарии и других странах. Мы же предлагаем изготовить водородный генератор самостоятельно.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
