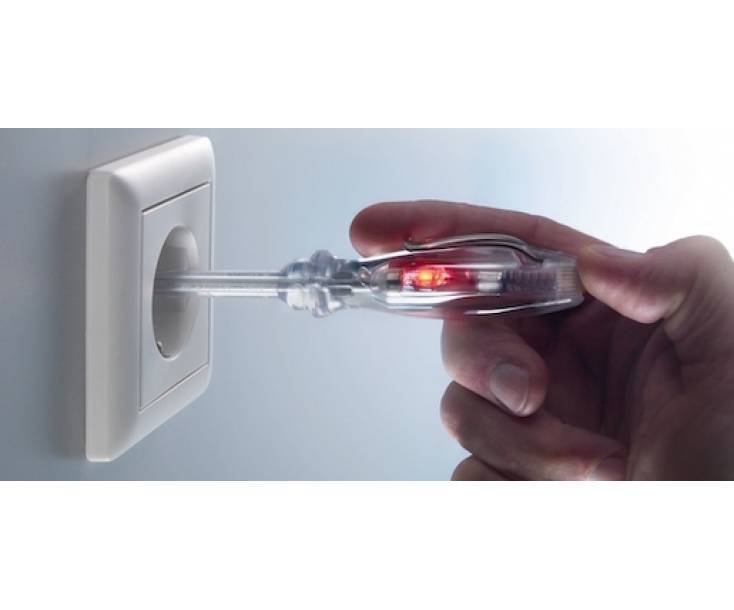

Почему индикаторная отвертка светится и тухнет на нуле в розетке?

Содержание

Обрыв нуля на входе или внутри распределительной коробки.

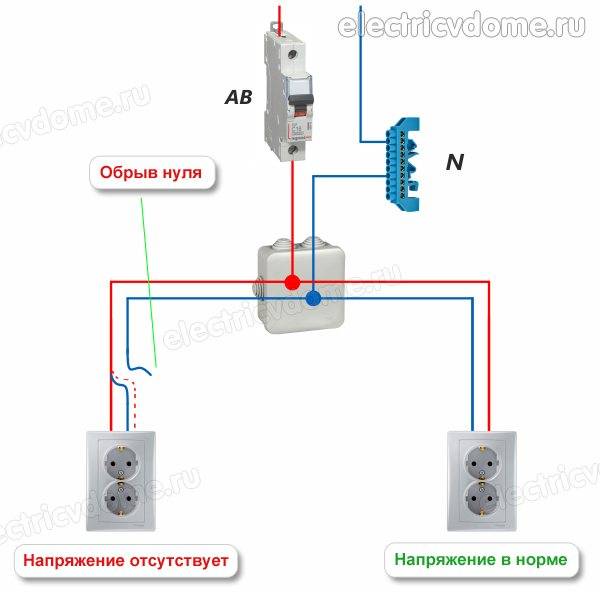

При обрыве нулевой жилы перед распределительной коробкой или в самой коробке проблема с нулем и работой электрооборудования будет именно в том помещении дома или квартиры, в которое распределяет напряжение данная коробка. При этом в соседних помещениях все будет работать в штатном режиме.

Почему индикаторная отвертка светится и тухнет на нуле в розетке?

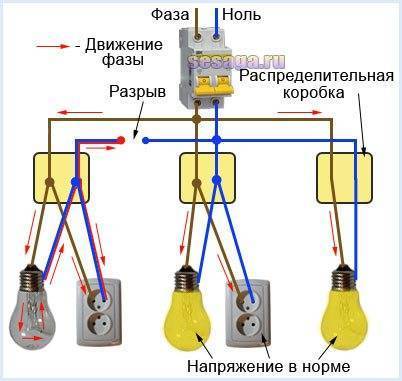

На рисунке выше видно, что перед левой распределительной коробкой произошел разрыв нулевой жилы провода, и фаза через нить накала лампы (нагрузку) попадает на розеточный ноль.

При поиске такой неисправности вскрывается проблемная коробка и находится скрутка общего нуля (она самая толстая в коробке). Жилы скрутки отрезаются, заново разделываются и опять скручиваются вместе.

Совет

. Если провод медный, то скрутку желательно пропаять.

Когда ноль обрывается перед распределительной коробкой, как показано на верхнем рисунке, для поиска обрыва часто приходится вскрывать в стене штробу с этим проводом, чтобы найти место повреждения.

При поиске такой неисправности сначала в коробке находят скрутку с общим нулем и раскручивают на отдельные жилы. Затем каждая нулевая жила вызванивается до розеток и до потолка. Жила, которая не прозвонится, и будет являться входящим проводом в коробку.

Далее этот провод продергивается и вскрывается штукатурка в стене для поиска места повреждения провода. Однако такая неисправность относится к разряду трудновыполнимых, потому как ковырять стену мало кто берется – проще проложить новую трассу.

Причины появления двух фаз

Причиной того, что индикаторная отвертка показывает две фазы действительно может быть наличие двух фаз. Происходит это из-за различных неисправностей электропроводки.

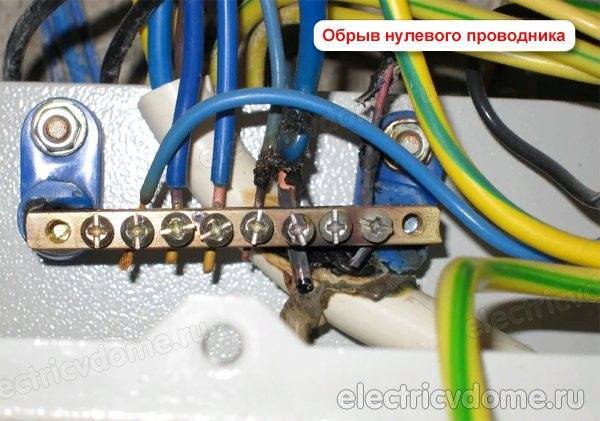

Обрыв нейтрали в линии электропередач или вводном щите

Причиной того, почему индикаторная отвертка светится на всех проводах, может быть обрыв нейтрального провода. Это связано с тем, что современные трёхфазные сети 0,4кВ подключаются к контуру заземления по системе TN и к потребителям проложены 4 провода — 3 фазных и 1 нейтральный.

Почему индикаторная отвертка светится и тухнет на нуле в розетке?

Из-за того, что нагрузка по фазам распределена неравномерно по нулевому проводнику протекает уравнительный ток. Благодаря этому напряжение между нулевым и фазным проводниками одинаковое на всех фазах.

При обрыве соединения нулевого провода с нейтралью трансформатора равенство нарушается, величина напряжения между фазным и нейтральным проводом в менее нагруженных фазах растёт и между нейтральным проводом и землёй появляется напряжение, величина которого может достичь 100-200В, что достаточно для свечения индикатора.

Высокое сопротивление в нулевом проводнике

Все провода обладают сопротивлением электрическому току, поэтому при расчёте линии электропередач учитывается не только допустимый нагрев, но и падение напряжения, в том числе и в нулевом проводнике.

Дополнительный вклад в падение вносят плохие контакты в местах соединения проводов.

Если нагрузка на электросеть соответствует номинальной, тот напряжение на этом проводе между нейтралью трансформатора и потребителем составляет не более 23В, но при росте нагрузки и её неравномерном распределении ток и потери растут, что вызывает перекос напряжения аналогично обрыву нейтрали.

Короткое замыкание

Вторая фаза может появиться в розетке из-за замыкания между нулевым и фазным проводником. Если установлена исправная защита, то произойдёт аварийное отключение участка сети.

Почему индикаторная отвертка светится и тухнет на нуле в розетке?

Кроме того, может отгореть соединение в нулевом проводе между местом замыкания и трансформатором. При этом возможны несколько вариантов развития событий, при которых отвёртка показывает фазу на обоих проводах:

  • На обоих контактах в розетках потребителей, подключённых к замкнувшей фазе, будет одна и та же фаза. Напряжение между ними будет равно «0».
  • На контактах розеток потребителей, подключённых к другим фазам, напряжение будет вместо 220 (230)В 380 (400)В.

Важно! Наличие в розетке двух РАЗНЫХ фаз и, как результат, повышенное напряжение, является аварийным и может привести к выходу из строя подключённых к сети электроприборов

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Популярные статьи  Кросс-модуль: что это такое, особенности, разновидности, применение

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током. Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки

При прикосновении к фазному проводу лампочка засветит

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года

Период действия ПУЭ Первая фаза L1 Вторая фаза L2 Третья фаза L3 Нулевой провод, N Заземляющий провод, РЕ
До 1 января 2011 г. желтый зеленый красный голубой желто — зеленый (черный)
После 1 января 2011 г. коричневый черный серый светло-синий желто — зеленый

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России. В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого

провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током

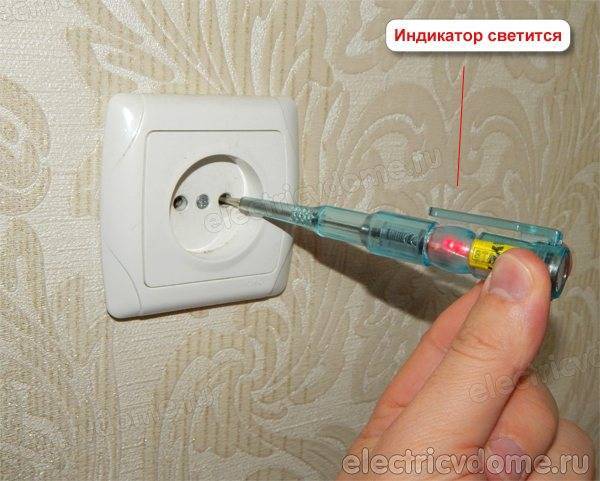

Индикаторная отвертка светится на заземлении

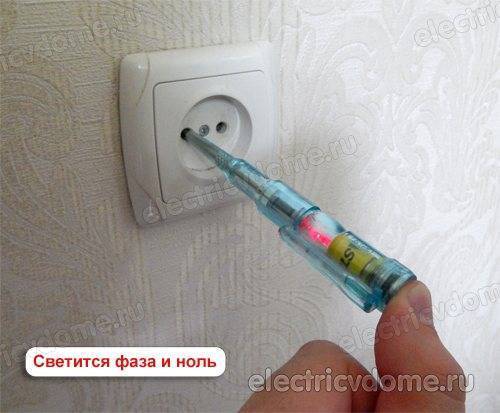

Причиной того, что индикатор показывает фазу на заземлении чаще всего является его отсутствие. При монтаже электропроводки прокладывается заземляющий проводник, подключается к розеткам и электрощитку, но сам щиток не присоединяется к контуру заземления.

Возможна так же ситуация, что сам контур оборван или находится в сухой почве. В этом случае отвёртка показывает наведённое напряжение.

Ещё одной причиной этого явления может быть короткое замыкание между фазным проводом и заземлёнными элементами конструкции или заземляющим проводом с последующим отгоранием проводника, соединяющего щиток с деталями контура, находящимися в земле.

Поиск обрыва провода

Инструкция к индикаторной отвертке отмечает многофункциональность прибора

Это очень важно и удобно в домашнем использовании. Разобравшись, как найти фазу и ноль индикаторной отверткой, ею можно также отыскать обрыв провода

Если переноска вдруг перестала работать, то первым делом нужно проверить целостность электрической цепи:

  1. Необходимо убедиться в отсутствии короткого замыкания – для этого нужно освободить переноску от включенных в нее приборов, взять рукой за один контакт вилки, к другой прикоснуться щупом. Если свечение отсутствует – значит, короткого замыкания нет.

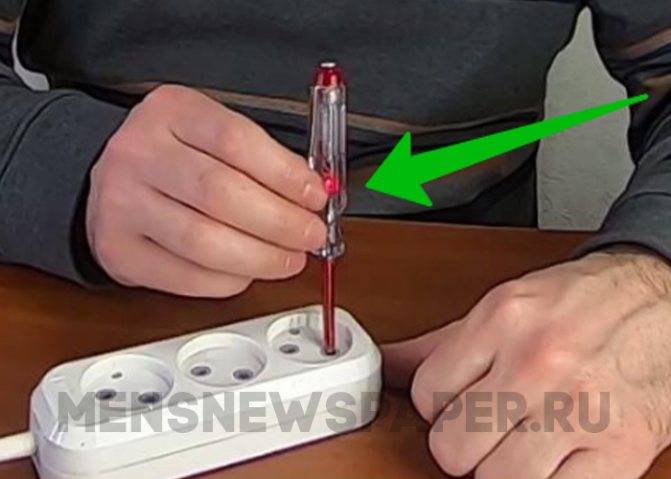

  2. Для поиска поврежденного провода нужно зажать пальцами один из контактов вилки. Щупом отвертки при этом поочередно выполнить касания к гнездам розеток удлинителя. В каком из гнезд не будет свечения, в том и наблюдается обрыв.
Популярные статьи  Как определить сечение провода или жил кабеля?

Почему индикаторная отвертка светится и тухнет на нуле в розетке?

Аналогичным образом выполняется поиск обрыва провода и в проводке дома.

Как работает отвертка-индикатор?

Пользоваться отверткой-тестером, как обычной отверткой, нельзя, так как это может привести к поломке механизма. Чтобы понять, как работает индикаторная отвертка, нужно изучить ее устройство. Если имеются хотя бы базовые представления о том, что такое электричество и как оно действует в приборах и проводах, то понять принцип действия отвертки не составит труда.

В случае необходимости разобраться в проводке, причине неисправности электрического прибора, проверить работоспособность розетки возникает потребность определить назначение проводников – проводов, обеспечивающих работу электрической цепи. Для правильного подключения цепи или поиска неисправностей нужно найти фазы – проводники, которые подают электроэнергию к розетке, прибору. Они всегда находятся под напряжением. Нулевые провода («ноль») передают ток обратно к генератору, при этом они имеют нулевое напряжение. Также в цепи имеются заземляющие, защитные проводники, напряжения в которых также нет. В соответствии с утвержденными стандартами все эти провода должны иметь разные цвета. Фазы могут иметь обмотку любого цвета, тогда как ноль, или нейтральный провод, должен быть голубым, а заземляющий – желто-зеленым.

На практике в распределении цветов могут быть допущены ошибки, или другие обстоятельства (выцветание обмотки, использование похожих цветов) могут помешать визуальному определению фазы. В этом случае неправильное обращение с проводами может привести к несчастному случаю с тяжелыми последствиями. Поэтому лучше иметь под рукой прибор, который позволит точно определить, есть ли напряжение в том или ином проводе, или нет. Таким устройством и является отвертка-индикатор (отвертка-тестер, индикаторная отвертка, фазоопределитель, отвертка-пробник – названий у нее несколько, о чем полезно знать, отправляясь в магазин за этим инструментом).

Принцип действия таких отверток различается в зависимости от вида устройства. Сейчас на рынке можно найти следующие виды отверток-тестеров:

  • Отвертку с неоновым индикатором – самый простой и дешевый вид;
  • Светодиодную отвертку – ее стоимость немного выше, но она более чувствительна и выполняет больше функций, чем предыдущая;
  • Цифровые отвертки – еще более чувствительные, многофункциональные. Они показывают величину напряжения, но их стоимость достаточно высока и вряд ли они нужны обычному пользователю, скорее это инструмент профессиональных электриков.

Разобравшись, как работает отвертка-индикатор каждого типа, можно выбрать наиболее подходящую для себя.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

Почему индикаторная отвертка светится и тухнет на нуле в розетке?

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый , красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет . Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Как искать обрыв нуля в квартире: 2 методики

Поиск неисправности можно вести:

  1. безопасно прозвонкой — на полностью обесточенной электропроводке;
  2. под напряжением, что требует навыков электромонтера хотя бы третьей группы по ТБ.

Как вызвонить электрическую схему проводки быстро и безопасно за 3 этапа

Этап №1. Отключить вводные коммутационные аппараты и проверить отсутствие напряжения

Если со снятием питания автоматическим выключателем или предохранителями обычно вопросов не возникает, то на проверку отсутствия напряжения многие электрики внимания не обращают, а зря.

Достаточно одной секунды, чтобы ткнуть индикатор в контрольную точку. Это избавит от попадания под напряжение из-за:

  • залипания контакта выключателя;
  • отключения не того участка цепи;
  • наличия «хомутов» в схеме;
  • других ошибок.

Этап №2. Общая прозвонка цепи

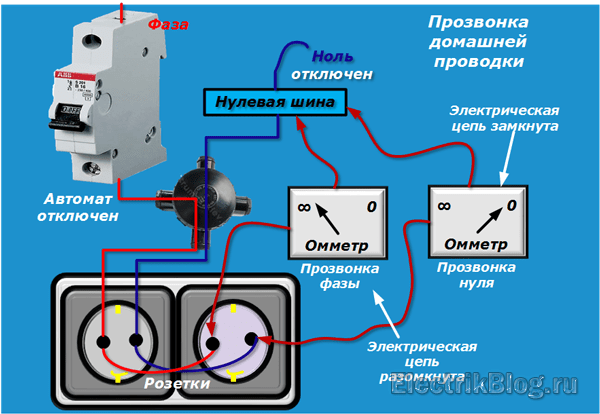

Цифровой мультиметр переводится в режим прозвонки или омметра для замера омических сопротивлений. Берем любой длинный изолированный провод. Один конец его подключается на отключенную шинку нуля. Второй — садится на клемму прибора.

Вторым щупом омметра проходят по всем гнездам розеток. На одном из них должна создаться электрическая цепь, когда прибор покажет маленькое сопротивление провода (нормальное состояние цепи нуля), а на втором будет большое — ∞ (отсутствие электрического контакта фазы с потенциалом нулевой шины). Это нормально.

Почему индикаторная отвертка светится и тухнет на нуле в розетке?

Когда показания мультиметра будут иные, необходимо искать неисправность дальше. Оборванную цепь нуля мультиметр покажет высоким сопротивлением в обоих гнездах.

Правильность подключения нулевой шины нужно проверить двумя последовательными действиями после ее включения: Измерением напряжения между ее потенциалом и землей, взятом на контуре заземления или, в крайнем случае, на водопроводе, батарее отопления (допустим перепад несколько вольт из-за плохих контактов нестандартных заземлителей). Последующей проверкой омметром, который должен показать короткое замыкание.

Этап №3. Поиск неисправностей в розеточном блоке и распределительной коробке

Когда омметр показал обрыв цепи между контактом розетки и нулевой шинкой, то весь этот участок необходимо делить на отрезки, а затем поэтапно вызванивать каждый.

Для начала удобнее снять корпус с розетки, осмотреть и проверить состояние контакта на подходящем проводе. Затем ищется распределительная коробка, вскрывается, определяется узел сборки нуля (обычно самый толстый) и с него снимается изоляция.

От этого места вызванивается цепь в две стороны: к розетке и на нулевую шинку. В одном из направлений будет обрыв. Его и следует дальше обследовать. Если оборвана жила провода, то ее нужно заменить при наличии резерва.

Однако обнаруженное повреждение провода может проявиться еще раз. Поэтому лучше заменить весь отрезок кабеля на этом участке. Его просто крепят за один конец старого и, вытягивая поврежденный кусок, одновременно затягивают новый.

Популярные статьи  Обзор типов электрокотлов для отопления частного дома + 2 варианта для изготовления своими руками

Поиск обрыва нуля под напряжением: подробная инструкция

Проверка наличия напряжения емкостным индикатором показывает только наличие фазы. Она не определяет величину разницы потенциалов, то есть напряжения. В этом и состоит основная ошибка.

Технологию поиска неисправности следует расширить и работать вольтметром. Сейчас эта функция имеется во всех современных цифровых мультиметрах и старых стрелочных тестерах.

Работа с вольтметром относится к опасной. Она требует соблюдения мер безопасности. Можно попасть под напряжение.

В принципе эта работа уже частично сделана. Остается только отключить полностью все потребители, освободив розетки от вставленных вилок. Заодно переведите все выключатели освещения в положение «Откл». Это облегчит поиск неисправности, упростит анализ.

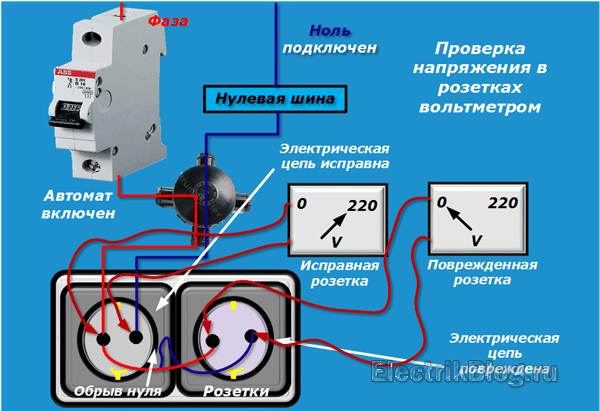

Затем емкостным индикатором напряжения внимательно проверяем все гнезда розеток и записываем те, которые вызвали сомнения.

Берем вольтметр, замеряем им напряжение во всех розетках, сравниваем показания.

Почему индикаторная отвертка светится и тухнет на нуле в розетке?

На исправных розетках будет показан результат действующего напряжения бытовой сети (порядка 220 вольт), а на поврежденных — ноль. С ними и придется разбираться дальше.

Можно, конечно, разбирать участки цепи на отрезки и замерять места, куда не доходит напряжение. Но, домашнему мастеру я рекомендую не идти этим путем, а просто отключить вводной автомат и вызванивать схему по вышеприведенной технологии. Это намного безопаснее.

После устранения неисправности неопытные электрики в спешке могут создать короткое замыкание подачей напряжения на отремонтированный участок с оставленными закоротками или перемычками. Перед включением автомата проверяйте отсутствие КЗ прозвонкой цепи.

Как работают более сложные, активные индикаторные отвертки

Почему индикаторная отвертка светится и тухнет на нуле в розетке?

Простейшие индикаторной отвертки используют контактный метод измерения, то есть, чтобы определить наличие напряжения надо обязательно прикасаться жалом к проводнику. Это достаточно удобно, но не решает большинства задач, с которыми сталкиваются электрики при поиске неисправностей в электрических сетях.

Почему индикаторная отвертка светится и тухнет на нуле в розетке?

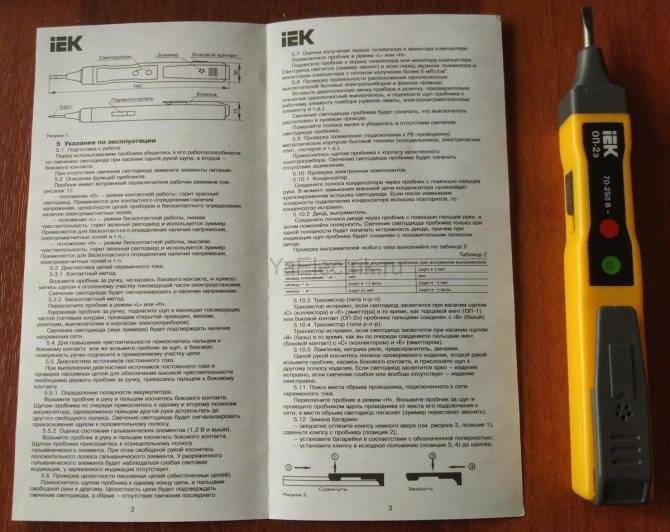

инструкция по эксплуатации индикаторной отвертки (кликните для увеличения)

Более совершенной модели индикаторных отверток могут работать бесконтактным способом – они реагируют на электромагнитное поле, которое возникает в любом проводнике при протекании сквозь него электрического тока. Устройство таких открыток гораздо сложнее — в них уже есть своя схема и отдельное питание. Большинство оснащены звуковой индикацией. Отдельной категорией идут индикаторные отвертки с ЖК экраном – такие модели могут даже показывать какое напряжение в измеряемой сети.

Принцип работы очень простой – в отвертке есть катушка и когда она попадает в поле вокруг проводника, то в ней появляется электрический ток, который заставляет светиться индикаторную лампу и звучать зуммер. Это свойство бесконтактных индикаторных отверток позволяет находить обрывы в проводке даже сквозь стену – без такого устройства пришлось бы полностью снимать обои и сбивать штукатурку везде, где проложен провод.

Перед тем, как пользоваться отверткой индикатором с возможностью бесконтактного определения наличия напряжения, надо не забывать включать их питание – чтобы не садилась батарейка, на них есть переключатель.

Как пользоваться как пользоваться такой индикаторной отверткой можно узнать просмотрев эту краткую видео-инструкцию:

Кроме индикаторных отверток существуют другие виды детекторов напряжения, узнать о которых вы можете прочитав эту статью.

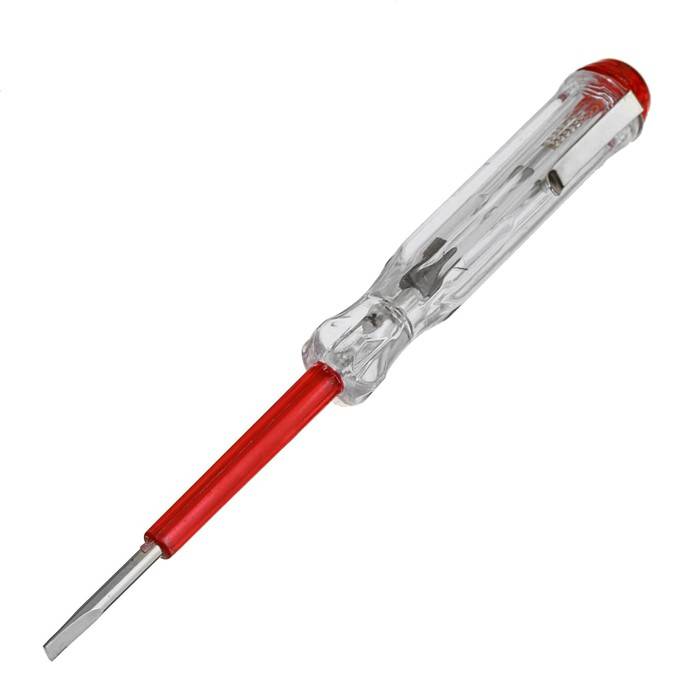

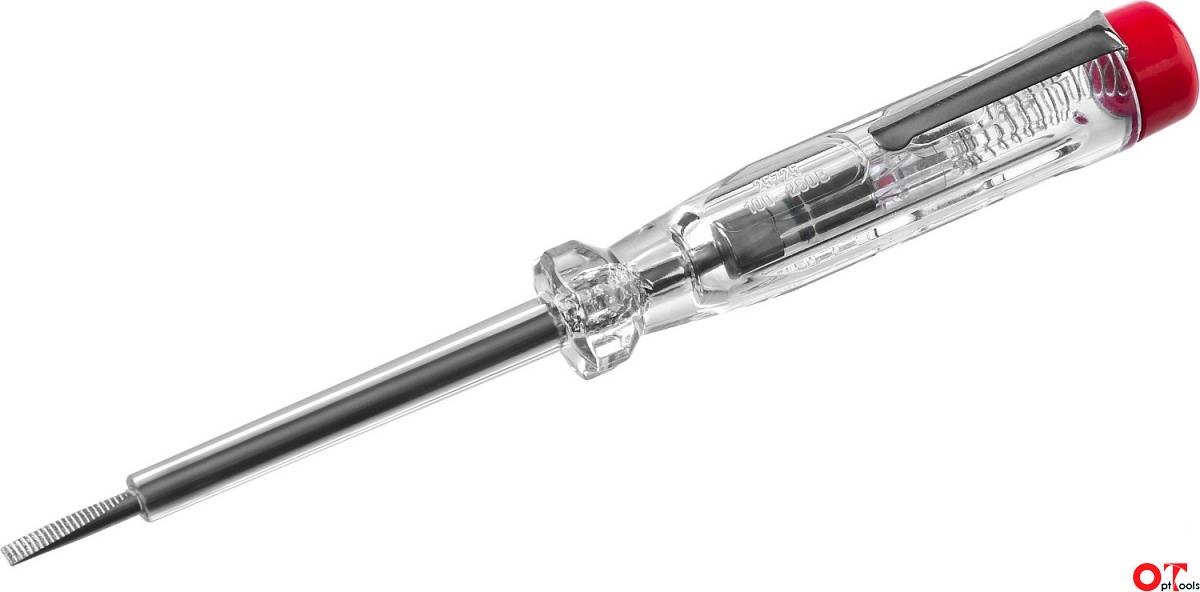

Конструкция индикаторной отвертки

Устройства, изготовленные в советское время, имели одинаковую конструкцию и принцип действия. В наше время существует несколько видов таких приборов. Несмотря на это, если электромонтёр знает, как найти фазу и ноль индикаторной отверткой старой конструкции, он легко может это сделать более современным инструментом.

Важно! Все индикаторные отвёртки предназначены для измерений в сетях до 1кВ

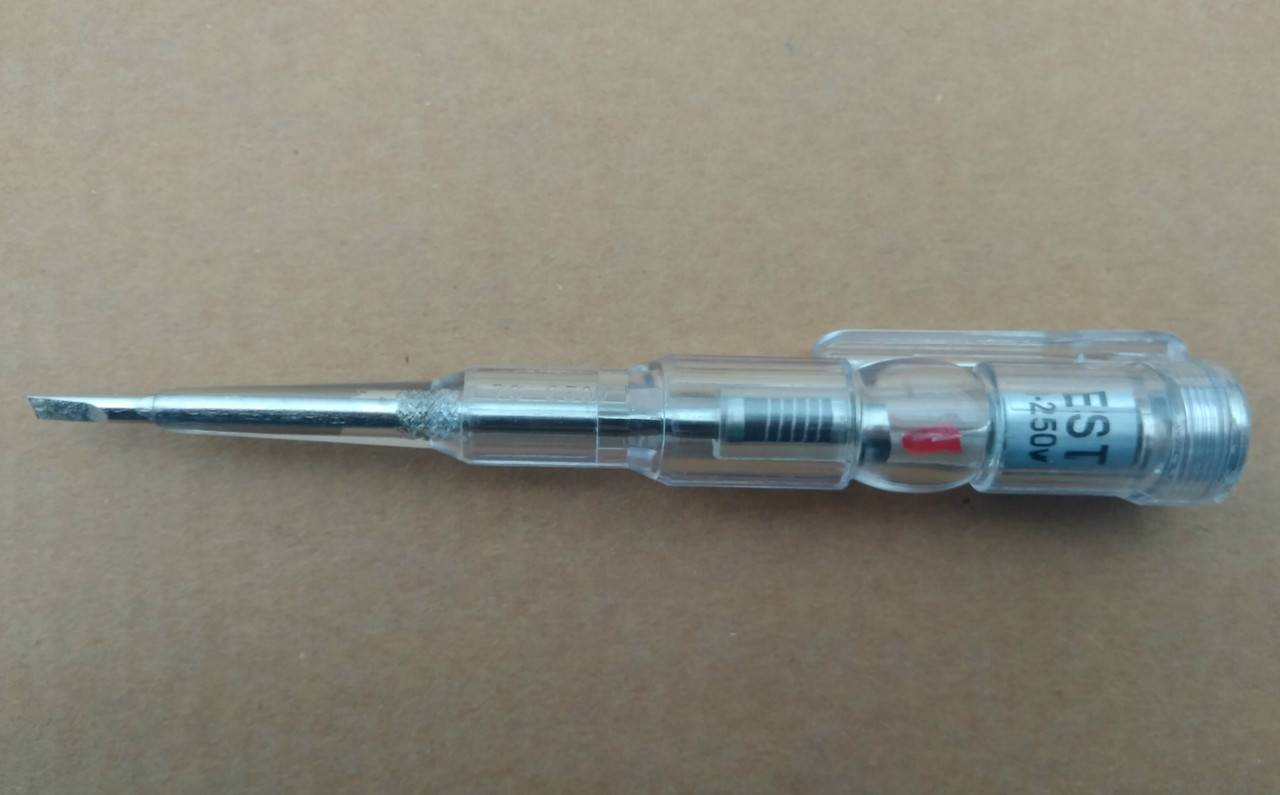

Простейший инструмент с неоновой лампочкой

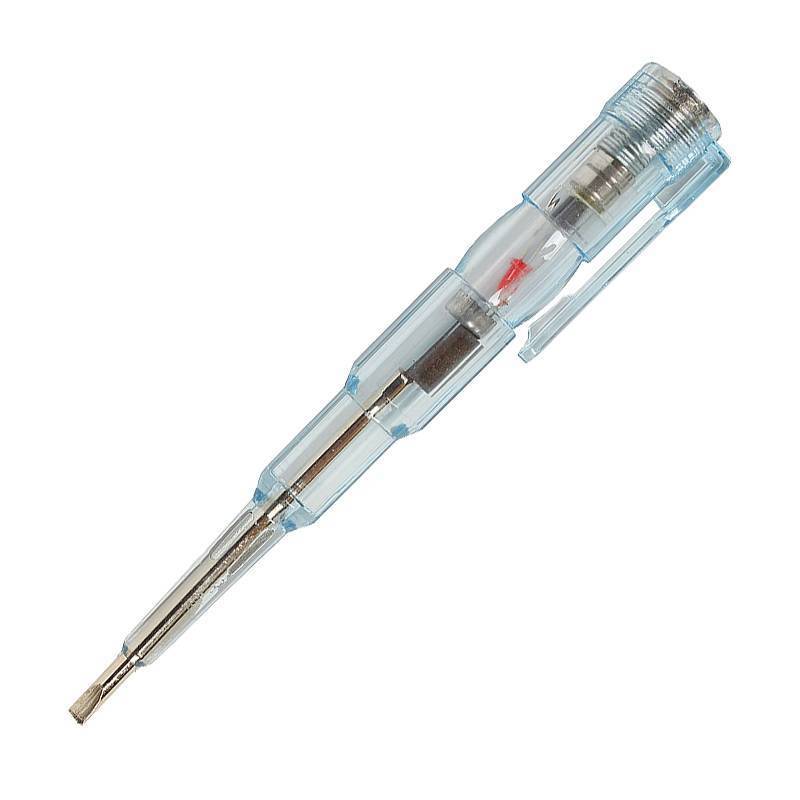

Это самые простые приборы, известные с середины ХХ века. Индикатор состоит из следующих деталей:

  • Пластмассовый корпус со стальным жалом, имеющим форму отвёртки. Это позволяет использовать прибор не только для поиска фазы, но и в качестве обычной отвёртки.
  • Токоограничивающий резистор сопротивлением 1-2МОм. Его величина не только предохраняет неоновую лампу от сгорания, но и позволяет замыкать цепь через тело человека.
  • Неоновая индикаторная лампочка. Её свечение указывает на наличие напряжения в проверяемом проводнике.
  • Пружина. Прижимает все детали друг к другу и обеспечивает надёжный контакт между ними.
  • Контактная пластина. Может иметь форму кольца или площадки. Во время измерений необходимо дотрагиваться до пластины голой рукой.

Величина тока, протекающего при измерении через инструмент, очень мала и не ощущается руками, но при этом является достаточной для свечения индикатора. Напряжение срабатывания определяется типом лампы и составляет 60-90В.

Индикатор со светодиодом и батарейкой

На смену неоновым индикаторам приходят более современные устройства со светодиодом и питанием от встроенной батарейки. Правила проведения измерений аналогичны отвёрткам с неонкой, но вместо резистора и лампочки внутри находятся биполярный транзистор, батарейка и светодиод.

Почему индикаторная отвертка светится и тухнет на нуле в розетке?

Информация! Некоторые модели индикаторов позволяют не только определять фазный провод, но и находить его в стене на глубине до 1,5мм.

Умные отвертки электронного типа

Кроме простых устройств, показывающих результат измерений наличием или отсутствием свечения, есть более сложные приборы, имеющие название «мини-мультиметр». Эти аппараты показывают результат на ЖК-дисплее или свечением нескольких светодиодов разного цвета.
