Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?

Содержание

Область применения защитного зануления

Защитное заземление используется в электрических установках напряжением до 1 кВ:

  1. — в сетях постоянного электрического тока с заземленной средней точкой источника;
  2. — в однофазных электросетях переменного тока с заземленным выводом;
  3. — в трехфазных электросетях переменного тока с заземленным нулем (система TN – S; как правило, это сети 660/380, 380/220, 220/127 В);
Предназначено защитное зануление для защиты от возможного поражения электрическим током. Например возникла ситуация когда внутри электроустановки произошло повреждение изоляции и корпус установки (например стиральной машины или холодильника) оказался под напряжением. В этом случае возникает ток короткого замыкания на который реагирует защита (автомат или пробки) и мгновенно отключает электроустановку от сети.

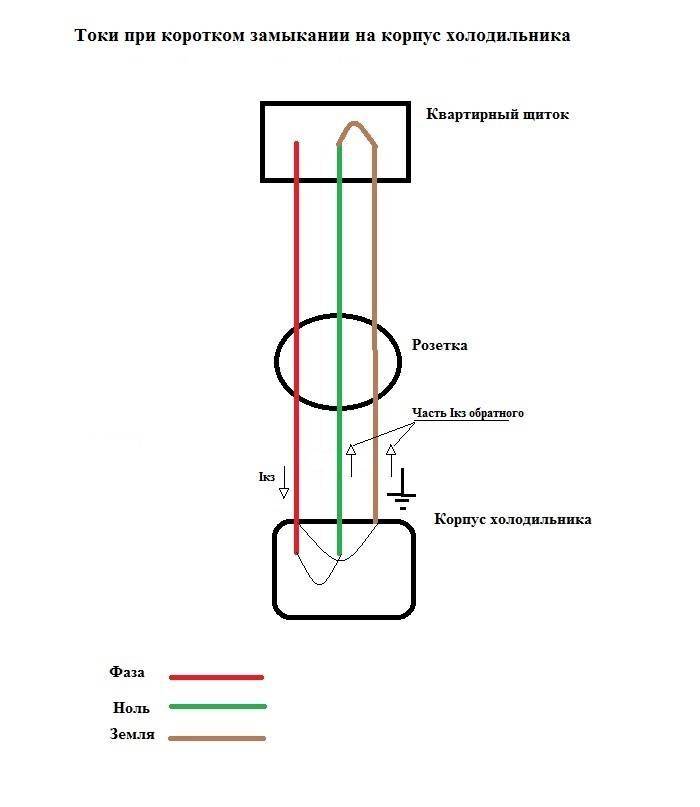

Образование цепи тока однофазного короткого замыкания (т.е. замыкания между нулевым и фазным защитными проводниками) происходит в случае замыкания фазного провода на зануленный корпус электропотребителя. Поврежденная электроустановка отключается от питающей сети вследствие срабатывания защиты, вызывающейся током однофазного короткого замыкания.

Для быстрого отключения находящейся электроустановки могут использоваться автоматические выключатели и плавкие предохранители, устанавливаемые для защиты от токов короткого замыкания. Также для этой цели применяются магнитные пускатели с тепловой защитой встроенного типа, контакторы с тепловыми реле, с помощью которых обеспечивается защита от перегрузки и др.

Как работает и что означают горящие светодиоды

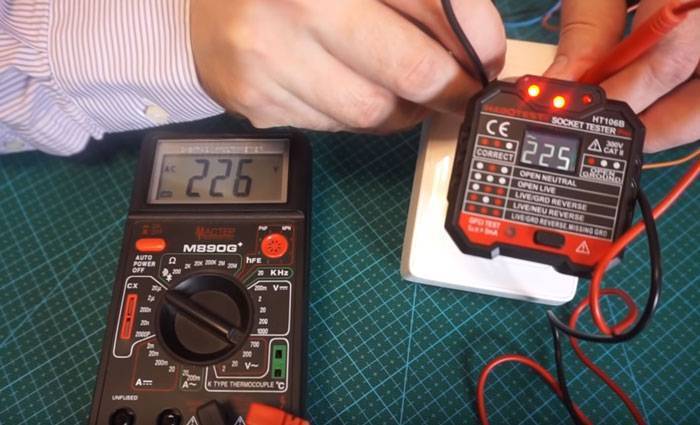

С передней стороны тестера расположена информационная панель с цифровым табло и индикаторами в верхней части.Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?

Снизу — кнопка для проверки УЗО.

Сзади — полноценная европейская вилка с заземлением.Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?

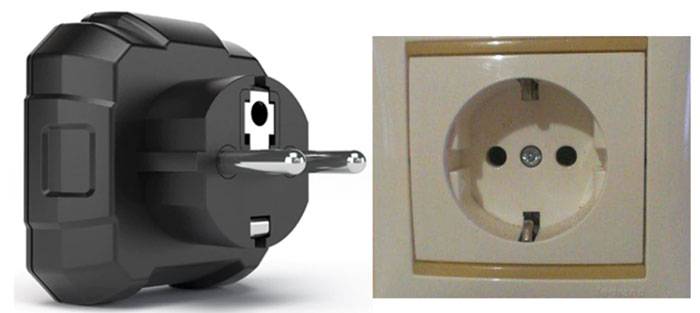

Если у вас попался другой разъем, например под американский или английский тип розетки, то воспользуйтесь переходником.

Главное, чтобы и переходник имел заземляющий контакт, иначе тестер работать не будет.Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?

Чтобы не таскать с собой инструкцию, на передней панели изображены подсказки, которые обозначают комбинации свечения светодиодных индикаторов.Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?

Для начала проверки, просто вставляете прибор в нужную розетку. Он тут же автоматически запускается и выводит для вас всю необходимую информацию.

Перво-наперво наглядно демонстрируется какое там напряжение. Заявленная погрешность по сравнению с проверенными мультиметрами и вольтметрами всего 2%.Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?

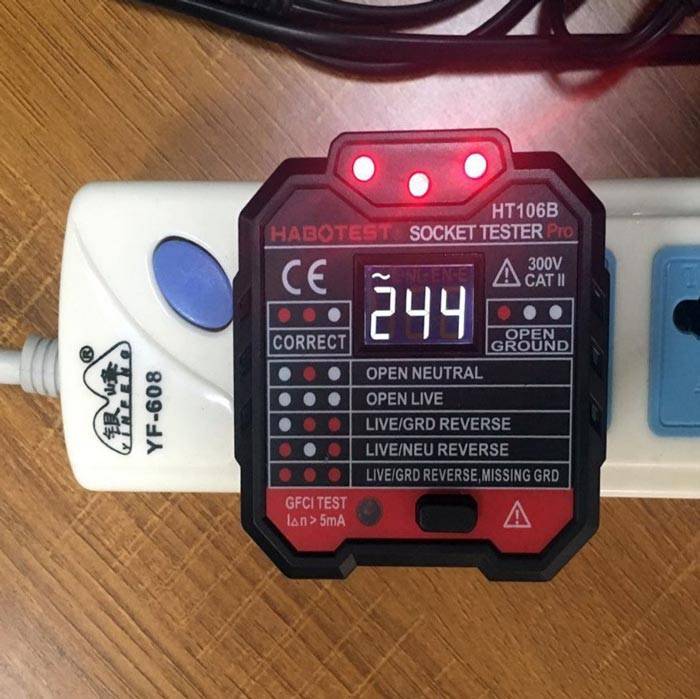

Далее, смотрите на светодиоды и по их свечению определяете, все ли у вас в порядке в розетке с проводами. Если кто не понимает в английских надписях, то обозначают они следующее:

горят два левых светодиода — с вашей розеткой все в порядке и нет никаких замечаний

Пользуйтесь и включайте приборы без опасений.

горит один левый светодиод — в розетке отсутствует заземление!

светится только светодиод посередине — в розетке нет ноля!

если вообще ничего не горит — где-то в обрыве фаза

Соответственно без фазы тестер и не работает.

светятся два правых диода — монтажники перепутали местами фазу и землю

горят два светодиода по краям — перепутаны местами фаза и ноль

В каких случаях требуется проверить наличие заземления в розетке

Например, при переезде на новое место жительства перед подключением стиральной машины следует проверить заземление розетки.
В случае, если вы заметили, что стиральная или посудомоечная машинка бьет током, даже слабо и изредка — следует обратить на это внимание и проверить исправность заземления в розетке.
Также при наличии шума в колонках, которые подключаются к электросети стоит немедленно взяться за проверку заземления

Не следует снимать крышку с розетки при работающем электричестве.

Никогда не используйте розетку при наличии фазного напряжения на заземляющем контакте.

Так же если вы обнаружили неправильное заземление не пытайтесь переделать его самостоятельно. Тут уже без опытного электрика не обойтись.

Вызов мастера обязателен.

заземление в розетке

Первый способ проверки

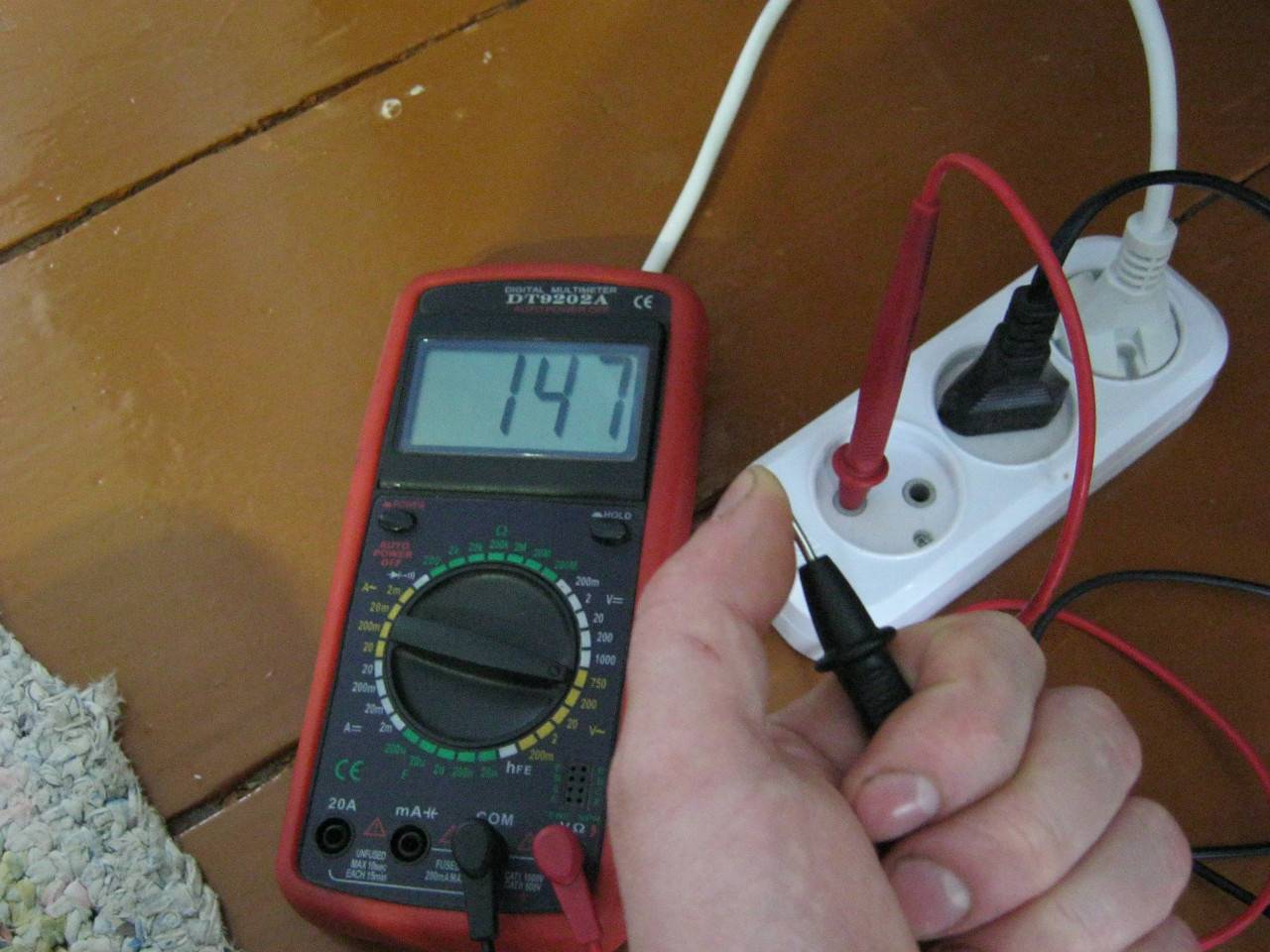

Самый простой способ проверки «земли» в розетки — это мультиметром.

Измерительный прибор «мультиметр»

Внимание! Всегда при работе с электричеством соблюдайте технику безопасности!

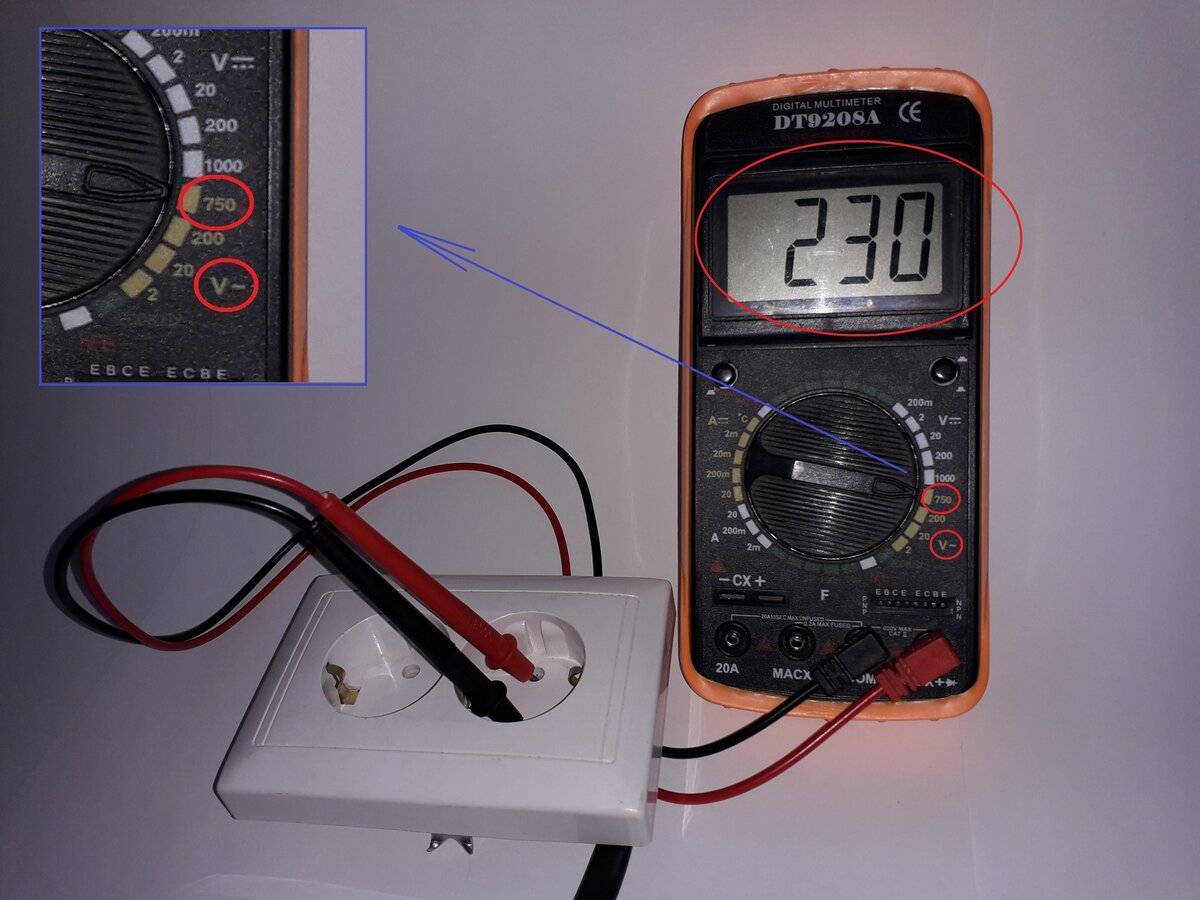

Расскажем по-шагово как проверить заземления в розетке мультиметром:

  • Настройте мультиметр на режим измерения напряжения.
  • Измерьте фазу и ноль.
  • Измерьте фазу и заземление.
  • Сравните показания.

В случае схожести показаний на приборе заземление присутствует. Можно смело подключать стиральную машинку. В случае, когда значения разнятся, либо на «земле» ноль — заземление отсутствует. Без вызова мастера здесь не обойтись.

В видео наглядно показано как проверить заземление в розетке мультиметром

Второй способ проверки с помощью «контрольки»

При работе с «контролькой» обязательно соблюдайте технику безопасности:

«Контрольку» брать только в резиновых перчатках.

Они могут быть специальные, для электриков либо простые резиновые хозяйственные.

Стоять только на сухом полу на резиновом коврике.

При включении лампы отводить лицо на безопасное расстояние и отворачиваться, так как возможен взрыв колбы.

Контрольная лампа

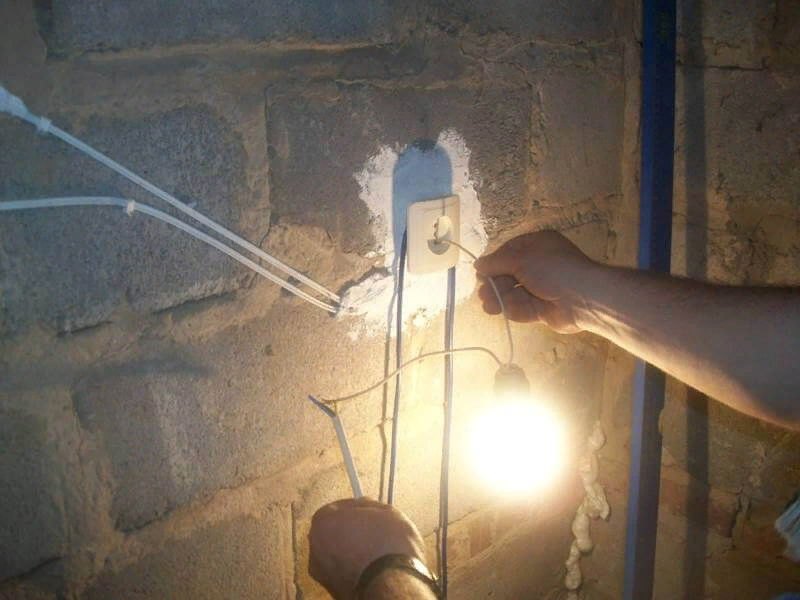

Рассмотрим по-шагово, как проверить заземление в розетке с помощью контрольной лампы:

  • берем «контрольку» и аккуратно вводим оба провода в розетку.
  • Лампочка загорится.
  • Далее, вынув один провод нужно им коснуться заземления. Лампочка должно загореться также ярко
  • Лампочка также должна загореться. Если лампочка не загорается, верните провод назад, который вы доставали из гнезда розетки, и, после этого лампочка должна загореться.
  • Далее нужно вытащить другой провод и также коснуться заземления, если лампочка не горит, значит заземления в розетке нет.
  • Если же все таки лампочка загорелась — заземление есть.

Вот такими простыми способами мы можем определить наличие заземления в розетке самостоятельно, после чего либо смело устанавливаем бытовую технику, либо вызываем опытного электрика сделать заземление в квартире.

Полезное видео о том, что такое заземление и зачем необходима его исправность.

Бытовые методы проверки наличия заземления

Если понятно зачем нужно заземление в розетке, то остается вопрос как узнать работает ли оно – ведь на практике ноль в сети всегда заземлен и по сути подключение идет по одному и тому же проводу. Здесь надо понимать, что в ряде случаев заземление это дополнительный ноль, но по возможности с меньшим сопротивлением провода. Также надо учитывать, что в квартире проводка может быть сделана правильно, но если на подъездном щитке нет отдельных клемм для заземления, то провод могут оставить неподключенным до того времени, как в доме будет смонтирована отдельная шина заземления.

Для простейшей проверки нужен индикатор напряжения или тестер, лампочка-контролька и отвертка.

Визуальный осмотр

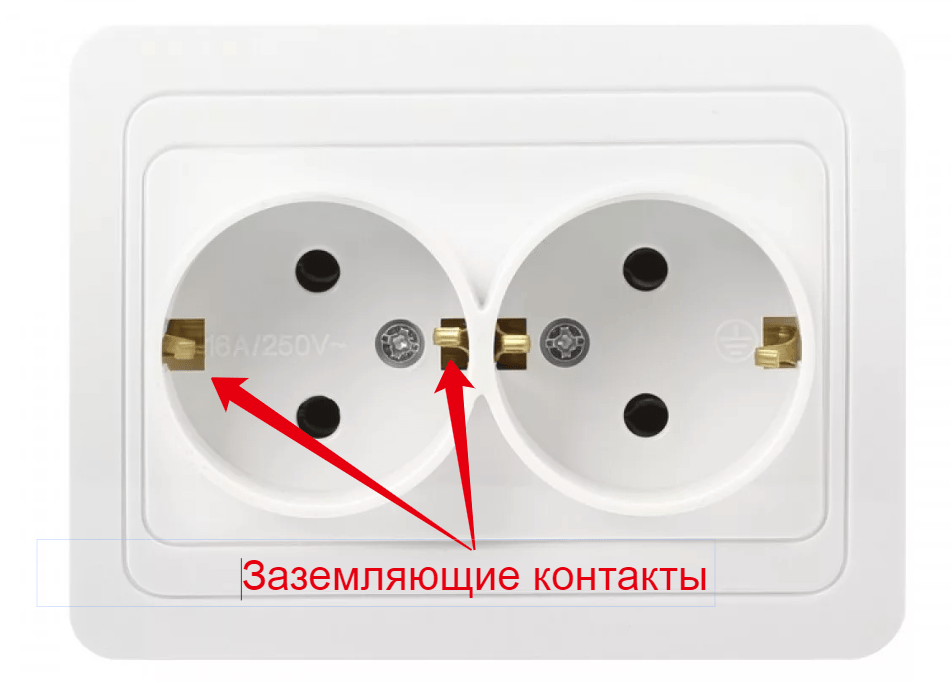

Первым делом надо посмотреть на конструкцию розеток в доме – в них может быть только два отверстия под штепсель или с дополнительными контактами.

В первом случае ясно, что конструкция самих розеток не предусматривает наличие заземления. Во втором, что подключение защиты к ним возможно в принципе, но есть ли она на самом деле, надо проверять дополнительно.

Дальше разбирается сама розетка – здесь надо смотреть, какое количество проводов выходит из стены и какого они цвета. По стандартам фаза подключается проводом коричневого (черного, серого, белого) цвета, ноль синего, а заземление двухцветным желто-зеленым. В старых домах это может быть просто двух или трехжильный одноцветный провод. Если использовано только два провода то это однозначно говорит про отсутствие заземления. Если выходит три жилы, значит будет требоваться дополнительная проверка.

Дополнительно надо осмотреть щиток возле электросчетчика – если в квартиру заходит только два провода это также говорит о том, что заземление отсутствует изначально.

Популярные статьи  Кросс-модуль: что это такое, особенности, разновидности, применение

Зануление при отсутствии заземления

Есть вероятность обнаружить только два входящих в квартиру провода, но при этом при осмотре розеток видно, что контакты для заземления и нулевой провод закорочены между собой перемычкой. Этот вариант подключения называется занулением, но использовать его запрещено правилами ПУЭ, так как при коротком замыкании напряжение сразу же оказывается на корпусах приборов и возникают высокая вероятность поражения человека электрическим током.

Даже без короткого замыкания такое подключение опасно при достаточно распространённой поломке – отгорании нулевого провода на вводном автомате. В этом случае фаза через контакты приборов оказывается на нулевом проводе, который после перегорания не подключен к заземлению. Индикатор напряжения будет показывать фазу во всех контактах розеток.

О том что такое зануление и чем оно опасно смотрите в этом видео:

Как определить наличие заземления

Если на розетку выведены три провода и все они к ней подключены, что проверить работоспособность заземления можно тестером или обычной лампочкой.

Для этого необходимо определить на каком проводе сидит фаза, что делается индикатором напряжения. При этом, если фаза обнаруживается на двух проводах, значит сеть неисправна.

Когда фаза найдена, к ней касаются одним проводом лампочки, а вторым поочередно дотрагиваются до нуля и заземления. При прикосновении к нулевому проводу лампочка должна засветиться, а вот есть ли заземление, надо смотреть по ее поведению – возможны следующие варианты:

  • Лампочка не светится. Это значит что заземление отсутствует – скорее всего, в распределительном щитке провод никуда не подключен.
  • Лампочка светится точно так же как и при подключении к нулевому проводу. Значит заземление есть и в случае короткого замыкания току будет куда уйти, но отсутствует защита, срабатывающая на ток утечки.
  • Лампочка начинает светиться (в некоторых случаях не успевает загореться), но тут же во всей квартире выключается электричество. Значит заземление подключено и работает правильно – на вводном щитке квартиры стоит автомат УЗО, отсекающий напряжение при возникновении тока утечки, который уходит на провод заземления.

При проверке надо обращать внимание на яркость свечения лампочки или на то, какие значения показывает вольтметр. Если по сравнению с подсоединением к нулевому проводу лампочка светится тусклее (или напряжение меньше) значит сопротивление заземляющего провода выше и эффективность его низкая

Параметры для измерения

Мультитестер позволяет не только выяснить, какое напряжение в розетке, но и произвести следующие типы измерений:

  • показатель переменного и постоянного напряжения и тока;
  • электрическое сопротивление;
  • емкость;
  • температура;
  • частота;
  • характеристики диодов и транзисторов.

Измерения позволяют получить большой объем нужной информации. К примеру, проверив напряжение в батарейке, можно сделать вывод об остатке ее рабочего ресурса. Другой пример: новая лампа не горит, а после проверки напряжения оказывается, что проблема в электропроводке. Мультиметр поможет и в ситуации, когда нужно удостовериться, что электричество действительно отключено во всей квартире (при проведении электромонтажных работ).

В каких случаях может потребоваться проверка заземления в розетке?

Чаще всего проверку заземления в электросети проводят в следующих случаях:

  • при заселении в новую квартиру;
  • в случае аренды какого-либо помещения;
  • при выполнении различных работ по части электрики в незнакомом доме.

Существуют стандартные способы проверки, которые используются электриками по всему миру. Мы рассмотри их подробнее.

Внешняя проверка заземления

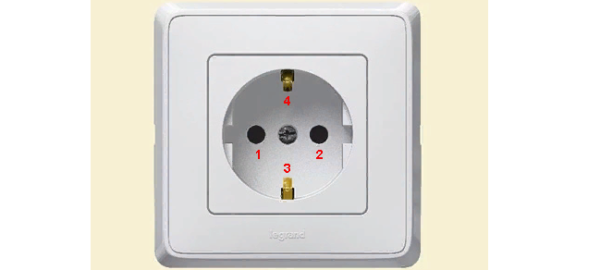

Каждый пользователь может оценить наличие заземляющего провода при внешнем осмотре розетки, ведь даже этого достаточно, чтобы сделать первые выводы.

Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?Здесь мы можем наблюдать наличие функционирующих контакторов и биметаллических платин — это значит, что розетка имеет заземление

Если во внутренней части розетки имеются элементы шины заземления, то с большей вероятностью такую розетку можно считать безопасной. Эти детали представляют собой характерные отверстия, через которые виднеются биметаллические пластины — элементы обычно находятся с верхней и нижней стороны розетки.

Проверяем внутреннее строение розетки

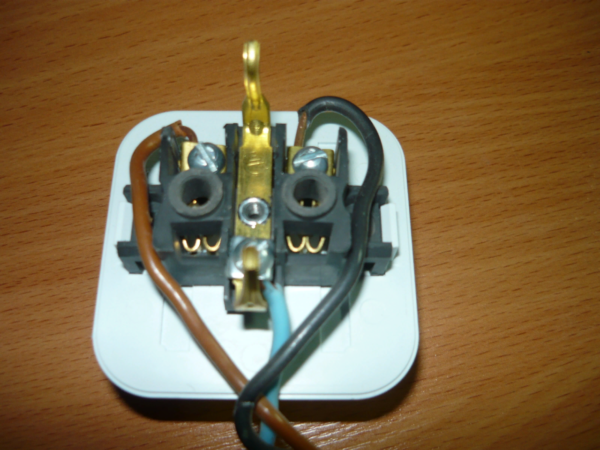

Для того, чтобы наверняка убедиться в безопасности розетки, потребуется снять ее верхнюю крышку, которая держится на винтовом креплении. Перед тем, как это сделать, необходимо обесточить розетку, отключив автоматические элементы щитка (он находится на лестничной площадке, если речь идет о многоквартирном доме).

Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?Проводки отличаются по цветам

После чего можно будет рассмотреть все внутренне строение розетки, расположение проводников, которые подсоединяются к прибору. Во всех «евро-розетках» присутствуют следующие проводники:

  • фазы;
  • нуля;
  • заземления.

Все эти провода отличаются между собой по цветам. По стандартным требованиям фаза имеет светлую или коричневую изоляцию,  нуль бывает черным или синим. Тем не менее, все может быть по-другому – оттенки проводов зависят от производителя.

Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?Разные провода имеют разные цвета

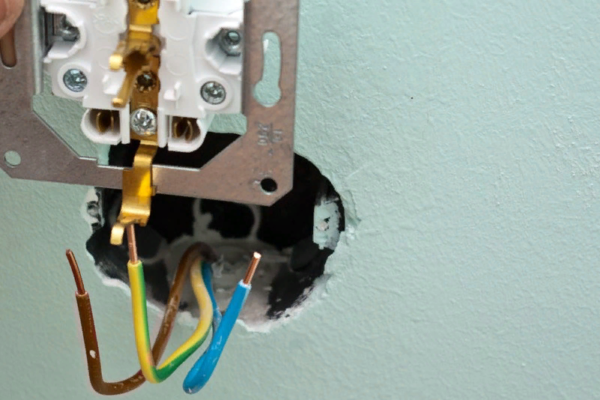

Последний проводник (заземление) бывает желтым или зеленым. Кроме того, он немного толще других проводников электрической сети. Этот провод внутри корпуса розетки соединяется с шиной, соединенной с пластинами, которые устанавливаются на всех «евро-розетках».

На изображении ниже можно заметить, как через отверстие перекрытия выведены три проводника, которые полностью соответствуют рекомендованным цветам.

Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?Провод заземления имеет большую толщину — такая розетка безопасна

Присутствие желтоватого или зеленого проводка уже говорит о наличии «земли». Тем не менее, чтобы убедиться в работоспособность шины предстоит проверить ее специальным оборудованием.

Как отличить ноль от заземления

Для того чтобы правильно подключить эти провода, необходимо определить, какой из них является нейтралью, а какой землёй. Существуют различные способы, как отличить ноль от заземления:

  • Цветовая маркировка. В электропроводке, выполненной согласно ГОСТу 31947-2012, цвет оболочки провода определяется его назначением. Нейтраль имеет синюю или голубую окраску, земля окрашена в продольные жёлтые и зелёные полосы.
  • При помощи УЗО или дифавтомата, установленных в электрощитке. После определения при помощи индикаторной отвёртки фазного проводника к нему и одному из оставшихся подключается электроприбор или лампа мощностью более 10 Вт. Если срабатывания защиты не произошло, значит, был выбран нейтральный проводник. В противном случае это заземление.
  • Тестером или вольметром. Электропроводка в щитке отключается от контура заземления, после чего одним из приборов определяются два провода, между которыми имеется напряжение 220В. Оставшийся проводник является заземлением.

Фаза и ноль в розетке: зачем это нужно знать?

Важнее правильно подсоединить провода к розетке. В конструкциях старого образца подключается два провода – один из них под напряжением, второй – нулевой. Современные устройства имеют еще и место для подсоединения заземлительного провода.

Есть мнение, что при неверном подключении фазы и нуля возникнет короткое замыкание, от чего бытовые устройства выйдут из строя или возникнет пожар. Но этого бояться не нужно, поскольку штепсельные розетки, которыми человек пользуется ежедневно, не имеют полярности. Кроме того, вилки приборов созданы без симметричного устройства, что позволяет подключать их к питанию любой стороной. При этом с фазой переменно контактирует то один штырь, то второй.

Как оценить состояние заземляющего контура в квартире?

Для измерения сопротивления заземления применяют тестер либо конструкцию из контрольной лампы. Также вам понадобится отвёртка и изолированный провод с двумя щупами. Если у вас под рукой есть мультиметр, необходимо выполнить следующие действия:

Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?Проверить напряжение в розетке. Просто подключите к ней настольную лампу или телевизор. Если прибор заработал, то всё в порядке.
Отключите электроэнергию в квартире. Для этого следует воспользоваться УЗО или автоматом (если у вас старый дом).

Аккуратно снимите крышку розетку. Найдите провод, соединенный с контактом заземления. Если в вашем доме электросеть работает по принципу заземления, то провод будет уходить в стену. Если же провод подключён к одной из клемм, то в доме применяется принцип зануления либо заземляющего контура нет вообще.

Если схема заземления была обнаружена, переключите тестер в режим проверки напряжения.

Необходимо измерить напряжение между фазой и нулём, а затем между фазой и землёй.

В идеале цифры напряжения между фазой и землёй должны быть больше величины напряжения между фазой и нулём. Бить тревогу нужно, если при втором измерении тестер показал ноль. Это значит, что заземление в квартире или доме не работает. Не все пользуются мультиметром в повседневной жизни, поэтому смысла покупать его не видят. В таких ситуациях для проверки заземления можно собрать контрольную лампу. Для этого вы должны найти патрон, провода, концевики и лампу. Точно измерить таким способом величину напряжения не получится, но зато вы узнаете, работает ли у вас заземление.

Популярные статьи  Калькулятор расчета запасаемой энергии в конденсаторе

Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?Предварительно нужно определить с помощью индикаторной отвёртки, где в розетке фаза, а где ноль. При соприкосновении с фазой лампочка в инструменте загорится, а при взаимодействии с нулём ничего не произойдёт. После того, как вы определите расположение контактов, совершите следующие действия:

Притроньтесь одним концом провода к фазе, а вторым к нулю. Лампочка должна загореться.

После этого переместите конец провода от нуля к усику заземления. Лампочка должна гореть ярко. Если она мигает либо свет тусклый, то контур работает плохо. Если тока нет совсем, то «земля» не работает.

Причины появления двух фаз

Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?Две фазы в розетке при разрыве нулевого провода

Появление фазы сразу на двух проводах может быть объяснено следующим стечением обстоятельств:

  • Обрыв нулевого провода во входном щитке дома или квартиры.
  • Его повреждение на вводе или внутри распределительной коробки.
  • Нарушение контакта в подсоединении «нуля» только в одной розетке.
  • Замыкание фазного провода на нулевую жилу из-за повреждения изоляции.

Чтобы разобраться, почему индикатор показывает фазу сразу на обоих проводах, причину, вызывавшую каждое из этих явлений, потребуется рассмотреть в отдельности.

Еслт нет нуля в розетке, прежде всего следует найти место его пропадания (обрыва). Возможный вариант – повреждение кабеля на вводе в дом или квартиру, в результате чего «ноль» пропадет во всех розетках, установленных внутри данного здания и в отдельных помещениях. Помимо этого, контакт может нарушиться в любом месте электрической цепи, в том числе – на вводе или внутри распределительной коробки, что приведет к неисправности лишь нескольких розеток.

Второй случай касается тех из них, что подключены в пределах комнаты именно к этому распределительному узлу (то есть примерно половины), а во всех остальных установочных изделиях нормально работающий «ноль» сохранится.

Разновидностью последнего случая является вариант, когда нулевая жила не оборвана, а фазный провод с поврежденной изоляцией замкнулся на земляной контакт. Это также приведет к появлению в данной розетке сразу двух высоких потенциалов.

Способы определения рабочей «фазы» и «нуля» с помощью приборов

Проводник с рабочей «фазой» имеет такое же напряжение, как и в розетке: 220В. Оно необходимо для функционирования бытовых электроприборов. В нулевом проводнике напряжение тока очень слабое. Идентификация проводов осуществляется методом исключения, как только выявляется фазный контакт.

Существуют несколько способов определения «фазы»: по цвету проводов, по буквенной маркировке и с помощью приборов — индикаторной отвертки и мультиметра.

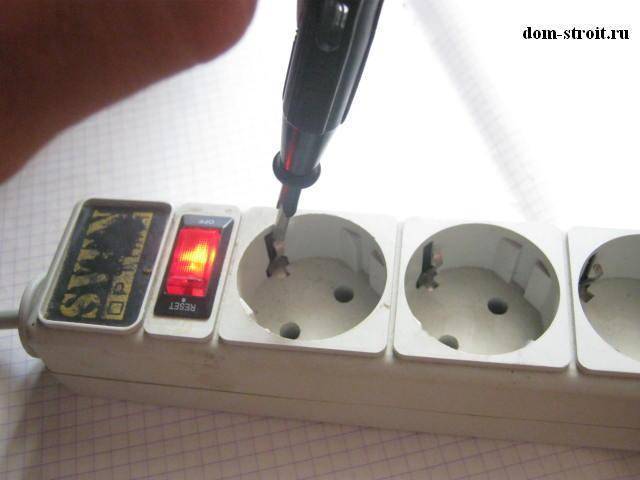

Индикаторная отвертка

Устройство отвертки обеспечивает удобное и безопасное ее использование

Величину напряжения с помощью индикаторной отвертки определить невозможно — она лишь показывает наличие его в проводнике.

Перед проверкой напряжения для безопасности нужно выполнить ряд манипуляций:

  • обесточит сеть;
  • зачистить провода от изолирующего материала;
  • развести концы проводов друг от друга как можно дальше во избежание короткого замыкания;
  • включить ток в сети.

Индикаторная отвертка показывает наличие тока в проводнике.

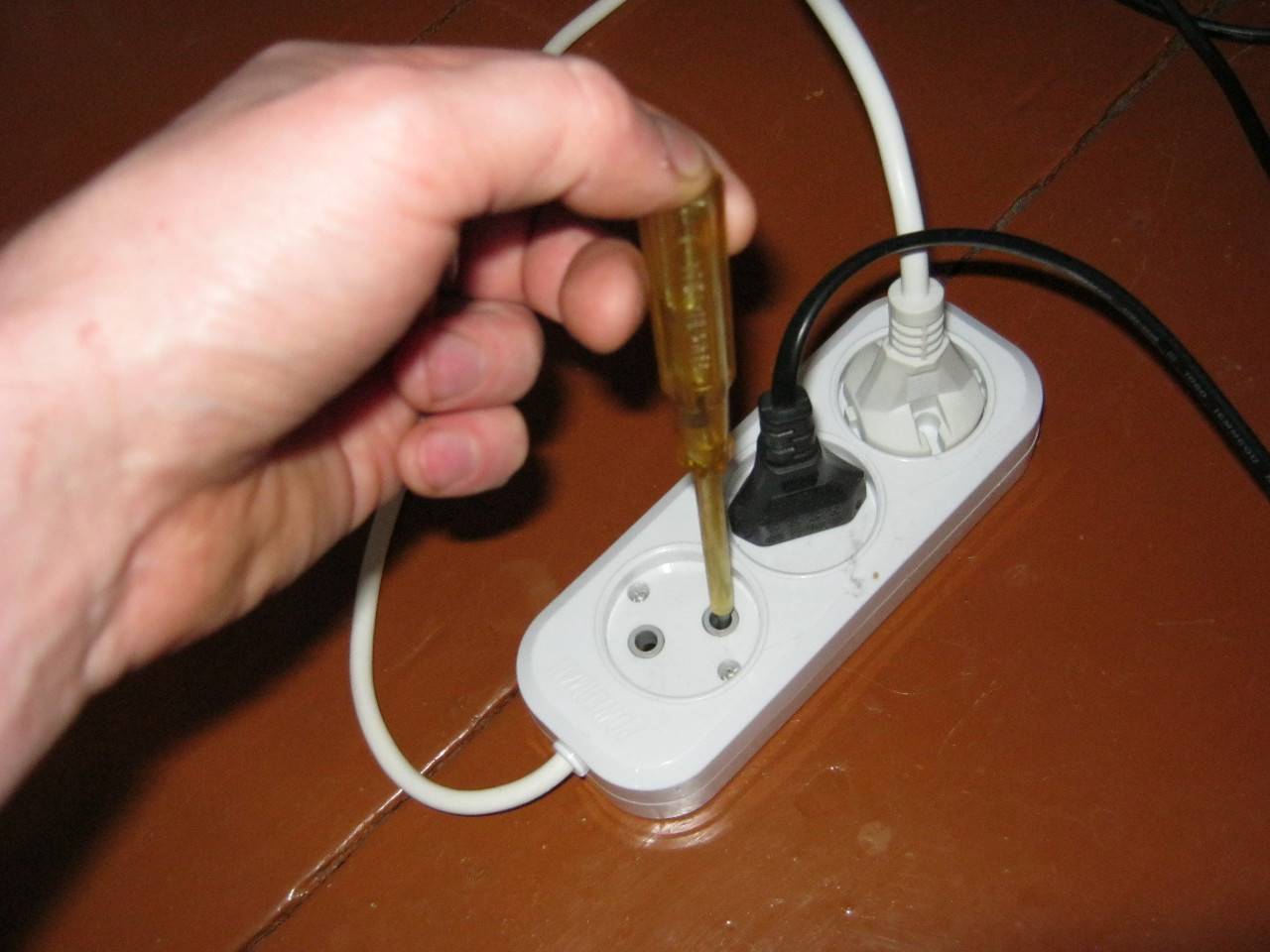

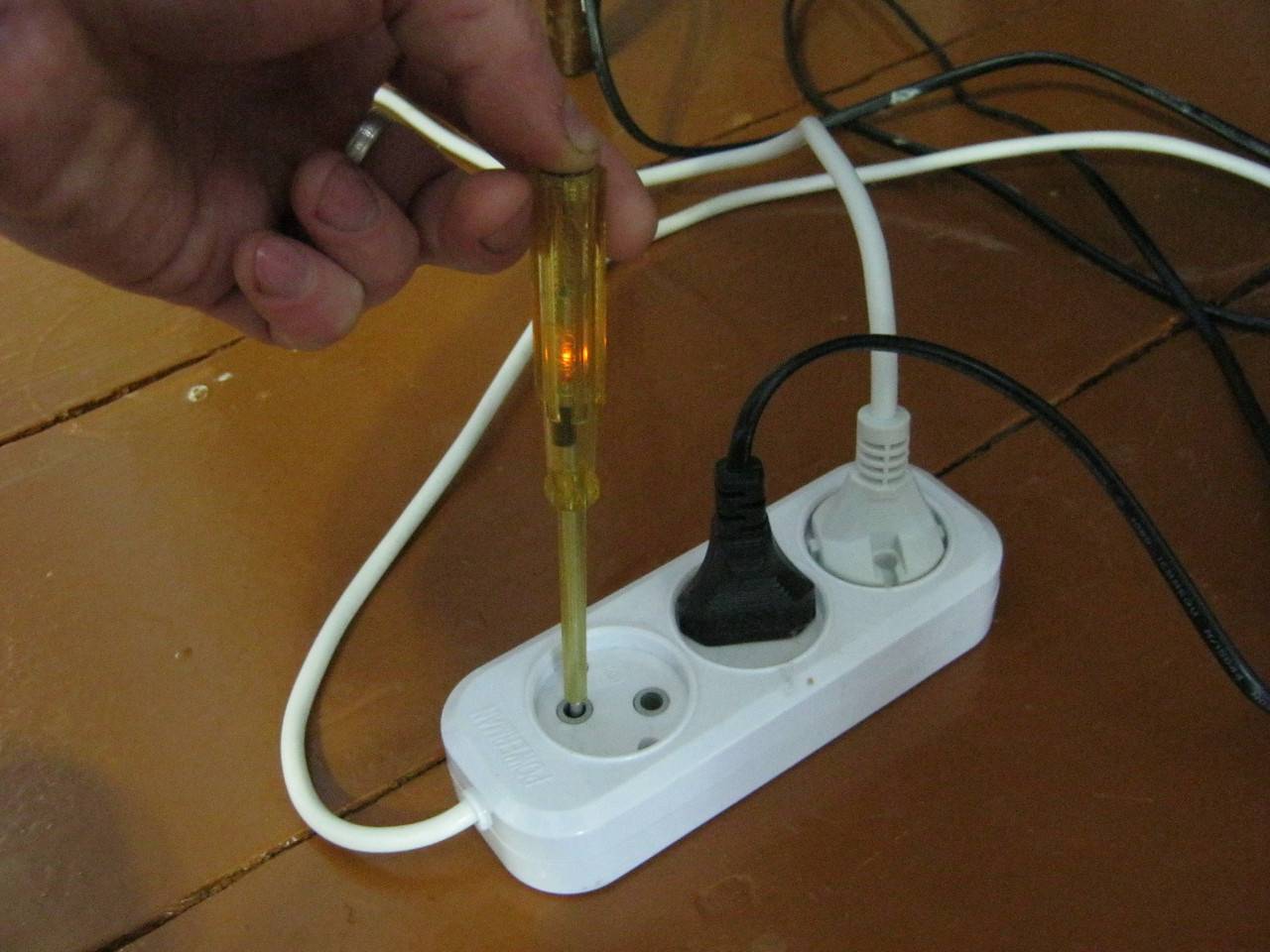

Сама диагностика проводится очень просто:

  1. Нужно прикоснуться жалом инструмента поочередно к оголенным проводам. Держать при этом отвертку необходимо за ручку большим и средним пальцами. До металлического стержня во время теста дотрагиваться опасно, т. к. по нему проходит ток.
  2. В то же время указательным пальцем нужно нажать на металлический пятачок с торца отвертки. Прикасаясь к контактной площадке, человек выступает как элемент цепи, заземляя ее. При наличии напряжения в проводнике загорится светодиодная лампочка, в ином случае проводник нулевой.

В конструкцию индикаторной отвертки встроен резистор, который ограничивает силу тока до безопасного для человека значения. При помощи пружины он передает сигнал к лампочке.

https://youtube.com/watch?v=ZYVfSu7cn70

Мультиметр

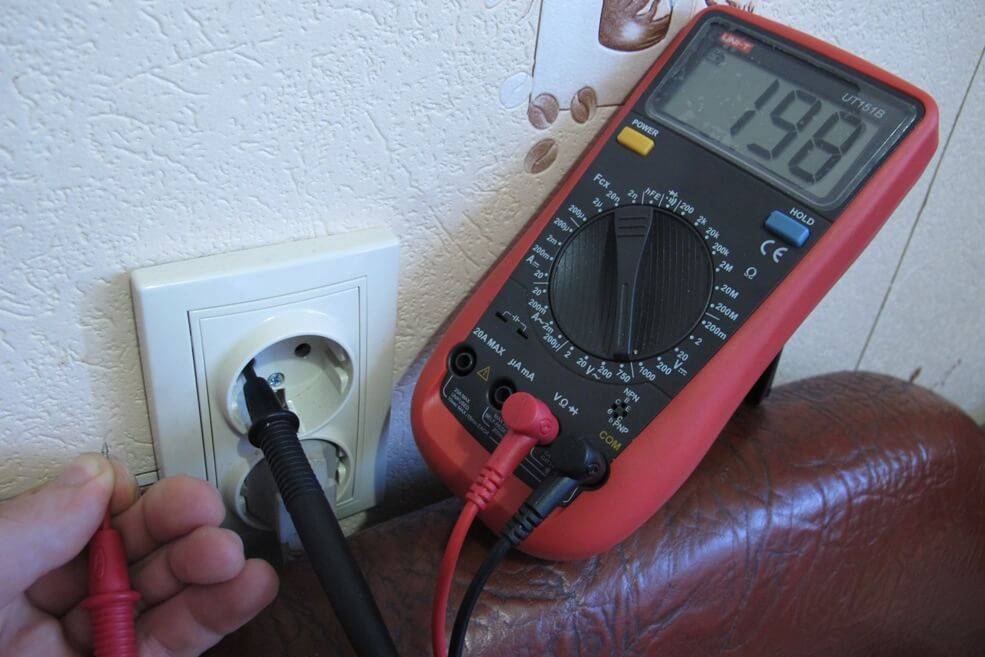

С помощью мультиметра измеряют все характеристики электросети. Соответственно, и наличие напряжения в проводнике он тоже показывает. Кроме того, прибор определяет характер каждого провода — «земли», «нуля» и «фазы». Измерить напряжение возможно на любом участке цепи, будь то щиток, розетка или кабель.

Порядок действий:

  1. Для проверки фазы выставляют на приборе режим «Переменное напряжение». Выбирают максимально допустимый предел: 600-750 В.
  2. Один щуп мультиметра зажимают между пальцами, а другим дотрагиваются до контакта. Незначительные показания вольтажа будут соответствовать «нулю», а цифры, близкие к 220 В, характеризуют «фазу».

Когда электрик при проверке зажимает один щуп пальцами, током его не бьет из-за того, что в мультиметре установлено большое входное внутреннее сопротивление, а токи имеют сотые доли миллиампера.

Из-за внутреннего сопротивления в приборе разные модели могут показывать неодинаковые цифры. Но это не является критичным.

Мультиметр измеряет все характеристики электросети.

Важно не перепутать режимы при тестировании. Если проверяющий случайно выберет «Измерение тока» и прикоснется рукой к одному из щупов во время идентификации, он получит электрический разряд

Зажимать щуп в целях заземления не обязательно пальцами. В некоторых розетках уже установлен заземленный контакт. Металлическая труба отопительной системы тоже может служить для этой цели, и электрики часто ею пользуются.

Определив «фазу» с помощью тестера, вычислить «нуль» и «землю» становится проще.

Разные способы поиска нулевого провода

Есть много специальных приемов, как найти ноль на люстре, в процессе присоединения питания к различным осветительным устройствам и бытовым приборам к системе электропроводки. Обычно мастера используют один из таких методов, наиболее подходящих для конкретного человека. Очень часто выбор подходящего способа зависит от того, какие инструменты и приборы имеются у конкретного мастера (в том числе – домашнего).

Рассмотрим основные варианты, как определить, где на люстре находится фаза, а где ноль, а далее – любой человек имеет возможность выбрать для себя оптимальный вариант с учетом имеющихся инструментов и личных предпочтений.

Внешний осмотр (визуальный). Здесь все просто. В новых домах применены 3 вида проводов:

– нулевой;

– фазный;

– заземление.

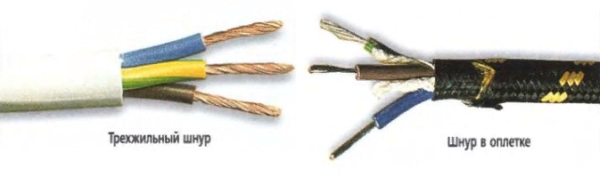

У каждого такого провода есть свои (общепринятые) цвета для оплетки. «Нулевой» провод всегда синего цвета. Провод заземления – желтый, с хорошо видимой, выраженной светло-зеленой полоской. Фазовые провода могут иметь разные цвета. По умолчанию установлен черный цвет провода.

Если вы являетесь владельцем квартиры в недавно построенном доме или в новостройке, проблема поиска и определения нулевого провода, в том числе выполняя операцию по присоединению люстры, решается легко и просто: берите синий провод.

Используем отвертку индикаторную.

Данный инструмент, рекомендуется иметь в каждой квартире, у любого домовладельца. Данный инструмент стоит недорого, имеет простейшую конструкцию и позволяет оперативно и точно выяснить, где на люстре фаза и ноль, не обращаясь к помощи профессиональных электриков.

Подготовка заключается в очистке его от изоляции провода, который необходимо проверить. Затем прижать жало и посмотреть на полученный результат. На обратной поверхности инструмента установлена специальная неоновая лампочка, которая начинает светиться, если найдена фаза. Если при контакте лампочка не загорается – выбран ноль либо земля.

Пробник индикаторного типа.

Особенности поиска нужного провода, если пропал ноль в люстре такие же, как и в предыдущем варианте, как найти – описано выше. Отличие данного инструмента от простой отвертки – многофункциональность. С помощью данного устройства можно также выполнить некоторые другие важные и необходимые при работе электрика операции.

Контрольная лампа.

Конечно, с появлением недорогих и надежных современных электроприборов, использование контрольной лампы для определения фазы, нуля и заземления, стало встречаться достаточно редко. Тем не менее такой способ есть и давайте его рассмотрим.

Прежде чем приступать к определению типа провода, необходимо собрать сам прибор – контрольную лампу. Проще всего сделать это следующим способом: в клеммы патрона впаять два провода, желательно синего и черного цвета, по типу фаза/ноль. Далее – в патрон вкрутить рабочую лампочку и все – устройство, с помощью которого можно легко и быстро найти где на люстре фаза и ноль, готово! Методика определения с помощью контрольной лампы соответствующих проводов, достаточно проста. Необходимо поочередно соединять провода лампы с теми проводами в помещении, принадлежность которых необходимо определить.

Популярные статьи  Подключение домофона commax, визит, vizit, элтис, комакс, метаком

3 заключительных совета из личного опыта

Здесь я поделюсь тремя случаями, которые должны помочь вам облегчить жизнь при общении с электричеством, исключить типичные ошибки.

Удлинитель для мультиметра

Работая тестером на различных объектах мне пришлось изготовить простой удлинитель его концов.

Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?

На самодельное пластиковое мотовильце намотал длинный гибкий провод и припаял к нему два штеккера. На фото показаны крокодил и самодельный щуп из спицы велосипеда, закрытый корпусом шариковой ручки. Они легко надеваются и снимаются в зависимости от необходимых задач.

Этот удлинитель занимает мало места, не путается, очень выручает меня при прозвонке удаленных объектов. Он же будет полезен при проверке фазы методом емкостного тока.

«Неисправный телевизор»

Этот случай произошел, когда у нас еще работали черно-белые кинескопные телевизоры.

Соседка с пятого этажа пришла с просьбой: “Помоги, у меня телевизор перестал включаться”. Пришлось брать тестер и инструменты. Первым делом измерил напряжение в розетке: 220 вольт, норма.

Дальше вскрыл заднюю крышку и стал проверять цепи питания подачи напряжения на трансформатор. Все вызвонил, а неисправности не нашел, предохранители и провода целые, кнопки рабочие.

Еще раз проверил розетку: опять 220. Пришлось сильно задуматься. В итоге взял удлинитель, подключил его в другой комнате и запитал телевизор. Он заработал.

Стал разбирать розетку. Алюминиевая лапша 2,5 квадрата. Оба конца исправны, тестер показывает напряжение 220. Включил настольную лампа, а она не горит. Опять возвращаюсь к вольтметру и вижу всего 40 вольт.

Делаю вывод: под нагрузкой где-то пропадает контакт. Лезу в распределительную коробку, осматриваю соединения. Прощупываю провода и замечаю внутри изоляции обломанную жилу: концы подвижны, но соприкасаются.

Когда через них проходит маленький ток от тестера, то контакт надежный, а при увеличении нагрузки от настенной лампы или телевизора он ухудшается и цепь не работает.

Раньше такие неисправности хорошо выявлялись контрольной лампой. Сейчас она запрещена правилами по ряду причин. Однако проверять наличие фазы на проводе под нагрузкой более правильно, чем без нее.

«Электрик по совместительству»

Десяток лет назад встал вопрос о ремонте ванной и туалета. Жене порекомендовали хорошего плиточника по имени Сергей. Он профессионально занимается отделочными работами, имеет опыт, показывает фотографий в своем портфолио.

Цена устроила, договорились. Сергей приступил к работе. По ходу дела он взял на себя весь ремонт, как сейчас говорят, «помещения под ключ», включая сантехнику, электрику, замену дверей.

Во время не удачного демонтажа старой дверной рамы рухнула небольшая часть стены с замурованной проводкой. Одни провода оборвались, а на других повис кусок бетона. (В этом месте был установлен трёхклавишный выключатель и розеточный блок.)

Сергей попытался разобрать образовавшийся клубок и получил сильный удар током. Автоматы отключили короткое замыкание, а неудачный электрик впал в шоковое состояние.

К его счастью в этот момент я пришел с работы и увидел всю эту картину. Сергей сразу заявил, что дальше он с этой неисправностью сам не справится, а от электричества теперь будет держаться подальше.

Пришлось мне браться за прозвонку и монтаж всей проводки. Вам же хочу напомнить, что работы под напряжением относятся к опасным. Их допускается выполнять только обученному персоналу, обладающему:

  1. специальными знаниями;
  2. практическими навыками;
  3. крепким физическим здоровьем.

Что такое фаза и ноль в электричестве просто о сложном

Передача электрического тока осуществляется по трехфазным сетям, при этом большинство домов имеет однофазные сети. Расщепление трехфазной цепи осуществляется с помощью вводно-распределительных устройств (ВРУ). Простым языком этот процесс можно описать следующим образом. К электрощитку дома подводится трехфазная цепь, состоящая из трех фазных, одного нулевого и одного заземляющего проводов. Посредством ВРУ цепь расщепляется – к каждому фазному проводу добавляется один нулевой и один заземляющий, получается однофазная сеть, к которой и подключаются отдельные потребители.

Что такое фаза и ноль

Почему при замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети?Попробуем разобраться, что такое ноль в электричестве и чем он отличается от фазы и земли. Фазные проводники используются для подачи электроэнергии. В трехфазной сети три токоподающих провода и один нулевой (нейтральный). Передаваемый ток сдвигается по фазе на 120 градусов, поэтому в цепи достаточно одного нуля. Фазовый проводник имеет напряжение 220 В, пара «фаза-фаза» – 380 В. Ноль не имеет напряжения.

Фазы генератора и фазы нагрузки соединяются между собой линейными проводниками. Нулевые точки генератора и нагрузки соединяются между собой рабочим нулем. По линейным проводам ток движется от генератора к нагрузке, по нулевым – в обратном направлении. Фазные и линейные напряжения равны независимо от способа подключения. Земля (заземляющий провод) также как и ноль не имеет напряжения. Он выполняет защитную функцию.

Зачем нужно зануление

Человечество активно использует электричество, фаза и ноль – важнейшие понятия, которые нужно знать и различать. Как мы уже выяснили, по фазе электричество подается к потребителю, ноль отводит ток в обратном направлении. Следует различать нулевой рабочий (N) и нулевой защитный (PE) проводники. Первый необходим для выравнивания фазового напряжения, второй используется для защитного зануления.

В зависимости от типа линии электропередач может использоваться изолированный, глухозаземленный и эффективно-заземленный ноль. Большинство ЛЭП, питающих жилой сектор, имеет глухозаземленную нейтраль. При симметричной нагрузке на фазных проводниках рабочий ноль не имеет напряжения. Если нагрузка неравномерна, ток небаланса протекает по нулю, и схема электропитания получает возможность саморегулирования фаз.

Электросети с изолированной нейтралью не имеют нулевого рабочего проводника. В них используется нулевой заземляющий провод. В электросистемах TN рабочий и защитный нулевой проводники объединены на всем протяжении цепи и имеют маркировку PEN. Объединение рабочего и защитного нуля возможны только до распределительного устройства. От него к конечному потребителю пускается уже два нуля – PE и N. Объединение нулевых проводников запрещается по технике безопасности, так как в случае короткого замыкания фаза замкнется на нейтраль, и все электроприборы окажутся под фазным напряжением.

Как различить фазу, ноль, землю

Проще всего определить назначение проводников по цветовой маркировке. В соответствие с нормами, фазный проводник может иметь любой цвет, нейтраль – голубую маркировку, земля – желто-зеленого цвета. К сожалению, при монтаже электрики цветовая маркировка соблюдается далеко не всегда. Нельзя забывать и вероятности того, что недобросовестный или неопытный электрик легко может перепутать фазу и ноль или подключить две фазы. По этим причинам всегда лучше воспользоваться более точными способами, чем цветовая маркировка.

Определить фазный и нулевой проводники можно с помощью индикаторной отвертки. При соприкосновении отвертки с фазой загорится индикатор, так как по проводнику проходит электроток. Ноль не имеет напряжения, поэтому индикатор загореться не может.

Отличить ноль от земли можно с помощью прозвонки. Сначала определяется и маркируется фаза, затем щупом прозвонки нужно прикоснуться к одному и проводников и клемме заземления в электрощитке. Ноль звониться не будет. При прикосновении к земле раздастся характерный звуковой сигнал.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
