Буквенно-цифровая и цветовая маркировка проводников

Контрольный кабель

Маркировка кабеля контрольного:

  • «А» – жила дюралевая либо медная, если нет дюралевой жилы.
  • «В» – (2-ая) изоляция ПВХ.
  • «В» – (3-я) оболочка ПВХ.
  • «П» – полиэтиленовая изоляция.
  • «Пс» – самозатухающая полиэтиленовая изоляция.
  • «Г» – защитный покров отсутствует.
  • «Р» ­– резиновая изоляция.
  • «К» – (2-ая либо 1-ая буковка) контрольный кабель.
  • «КГ» – гибкий кабель.
  • «Ф» – фторопластовая изоляция.
  • «Э» – если сначала, то это электронный кабель, маркировка которого гласит, что он подходит для штатных критерий, а если в конце либо посреди, то – экранированный кабель, который употребляется для защиты от электрического излучения.

Проверка правильности подключения проводов

Любые действия с кабельными линиями следует выполнять в специальной защите: в диэлектрических перчатках и обуви с резиновой подошвой. Это обезопасит от действия остаточного напряжения.

Определить тип провода можно с помощью индикаторной отвертки. При контакте с фазой неоновая лампочка загорается, т. к. попадает под напряжение. Отвертку с красным светодиодом и батарейками стоит использовать для обнаружения обрыва провода.

Если проводка выполнена по двухпроводной схеме, то необходимо найти нулевой провод и фазу (неоновая лампочка загорается).

Промаркируйте их в соответствии с принятым стандартом.0

Цветовая маркировка проводов с помощью цветных бирок

Рекомендую всем, кто сталкивается в жизни с большим количеством проводов и сложной аппаратурой, выучить такую цветовую кодировку цифр:

  • Черный – 0
  • Коричневый – 1
  • Красный – 2
  • Оранжевый – 3
  • Желтый – 4
  • Зеленый – 5
  • Голубой – 6
  • Фиолетовый – 7
  • Серый – 8
  • Белый – 9

Система маркировки кабеля

В интернете существует путаница в названии цветовых маркировок кабелей. Не надо путать:

  1. Цветовая маркировка, когда в кабеле каждый провод окрашен своим цветом. При этом есть стандарты, когда например, Фаза подключается к белому проводу, нейтраль (ноль) – к синему, а заземление – к желто-зеленому. Это правильнее называть не маркировка, и расцветка.
  2. Цветовая маркировка, которая наносится на каждый провод отдельно с помощью бирок, клипс, маркеров (суть одно и то же). Это очень удобно не в электропроводке, а в электрошкафах, где много сигнальных и силовых цепей, в разным назначением и напряжением. На проводки наносится число с помощью цветных бирок с цифрами, и затем этот провод можно легко идентифицировать с помощью принципиальной электрической схемы. Именно об этом случае и идёт речь в статье.

Вот пример применения цветных бирок на проводах в шкафу:

На красные провода внизу надеты цветные бирки, и даже при плохом освещении можно легко определить, что за провод.

Цветные бирки на проводах. Ещё иллюстрация.

Такие бирки изготавливаются согласно международной системе цветовой маркировки проводов и кабелей CAB 3. Бирки бывают такие, что можно надеть на провод в любой позиции, а есть и такие, которые нужно одевать обязательно перед подключением провода (как на фото выше).

Сейчас в основном используются такие, которые можно легко одеть и снять не отсоединяя провод:

Кабельные цветные маркеры, цифра 6 (голубой)

Минус такой системы маркировки кабеля. Провод неудобно протаскивать в жгутах и кабель-каналах – бирки за всё цепляются и могут соскочить. Поэтому провод нужно обязательно оконцовывать наконечниками, чтобы маркеры не спадали.

И ещё – нужно приловчиться определять – где первая цифра (первая бирка).

Маркеры (не цветные) и наконечники на проводе. Маркеры 1 и 2 соскочат при первой же возможности.

Оконцованные провода с бирками в клеммнике. Два желтых проводка справа – хз, куда они идут?

Справедливости ради надо сказать, что есть и широко применяется система  одноцветных кабельных маркеров, на которых только наносится цифра или буква. Чтобы узнать номер, нужно повернуть цифры лицом. Эти случаи показаны на фото выше.

Ещё в сигнальных кабелях маркируют каждый провод цифрой. Цифра наносится своя на каждый провод через промежуток в несколько сантиметров. Это конечно удобно – не надо никаких бирок и меток. Однако, разглядеть циферки на проводках тоньше чем полтора квадрата бывает проблематично.

Цвета проводов и шин в сети переменного тока при трехфазном подключении

Для соблюдения правильного чередования фаз при подключении трехфазных потребителей электрической энергии тоже применяют цветную маркировку шин и кабелей. Это значительно облегчает жизнь монтажникам и ремонтникам, так как по цвету кабеля или шины можно определить фазу, которая подключена или будет подключена к этому кабелю или шине. В отличии от однофазных потребителей, где фазный провод может быть выполнен кабелями с разными цветами изоляции (перечень выше), для трехфазных потребителей цвета, которыми могут обозначать фазы строго регламентированы ПУЭ.

При трехфазном подключении фаза А должна обозначатся желтым цветом, фаза В – зеленым, фаза С – красным. Нулевой рабочий, защитный и совмещенный проводники имеют такой же окрас, как и при однофазном подключении.

Допустимо выполнение цветовых обозначений кабелей и шин не по всей их длине, а только в местах присоединения кабелей или шин, как это показано на рисунке выше.

Также цветовые коды могут соответствовать международному стандарту IEC 60446 или же могут применять кодировку принятую внутри страны соответствующими регламентирующими документами. Например, в США и Канаде для заземленных и незаземленных систем используют различные цветовые коды. Ниже приведена таблица, в которой показаны для сравнения цветовые кодировки кабелей и шин различных стран:

Определение

Шины позволяют объединить все элементы электроустановки в одно целое. По сути, это проводники, сопротивление которых находится на низком уровне.

При совокупности нескольких шин в одной точке говорят о шинопроводах. Как правило, они устанавливаются на изоляторах, которые одновременно служат в качестве опор. Прячется он в специальный короб (канал). Благодаря этому он защищается от факторов окружающей среды. Шинопровод всегда должен быть устойчивым к возникающим динамическим и тепловым нагрузкам, ударным тока электросети.

Шины электрические выполняются в нескольких исполнениях. Для их деления на виды предусмотрено несколько классификаций.

По способу исполнения выделяют гибкие и жесткие шины. Их по-другому называют плоскими и трубчатыми. Гибкие шины не перекручиваются. Они не должны обладать высокой степенью тяжения. Причем степень тяжения всех проводов должна быть одинакова. Под влиянием температуры длина шины может изменяться. Поэтому жесткие модели оснащаются гибкими перемычками, которые должны компенсировать эти изменения. Кроме того, они оснащаются виброгасителями.

Кроме того, шины электрические могут быть изолированными и неизолированными. Уже из названия понятно, что в первом случае шина имеет слой изоляции, а во втором — нет.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

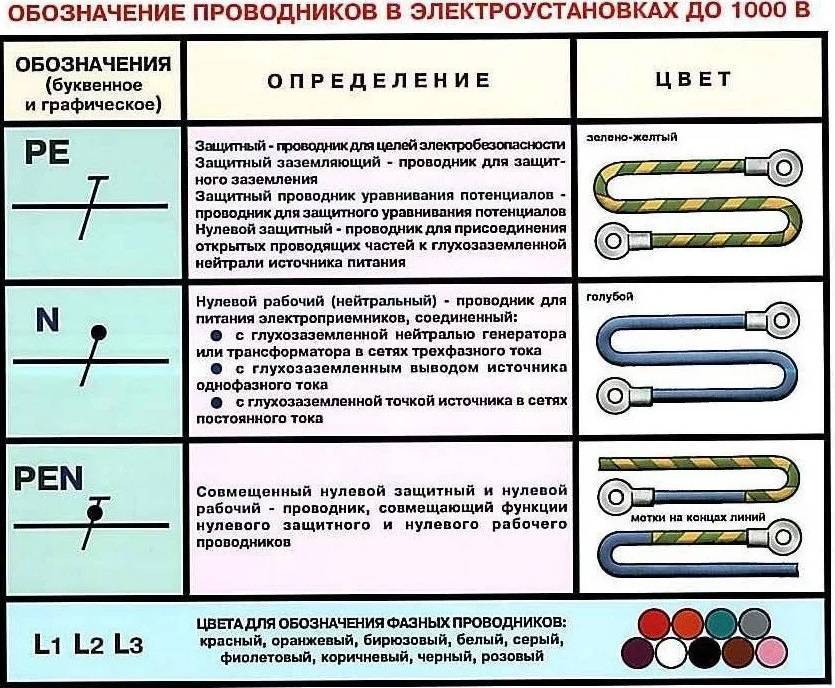

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

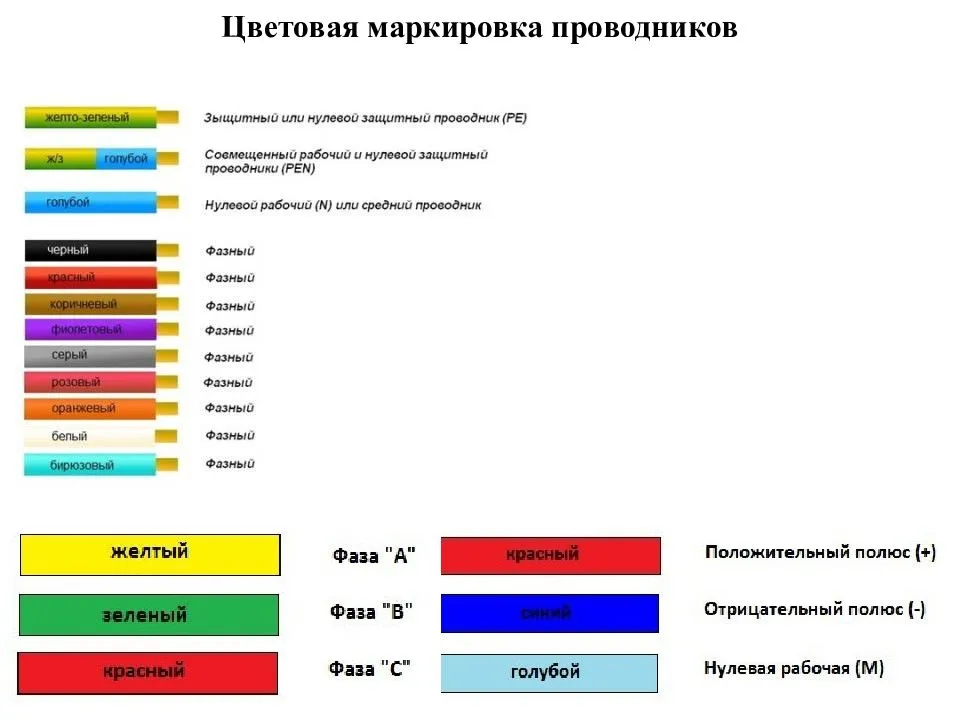

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

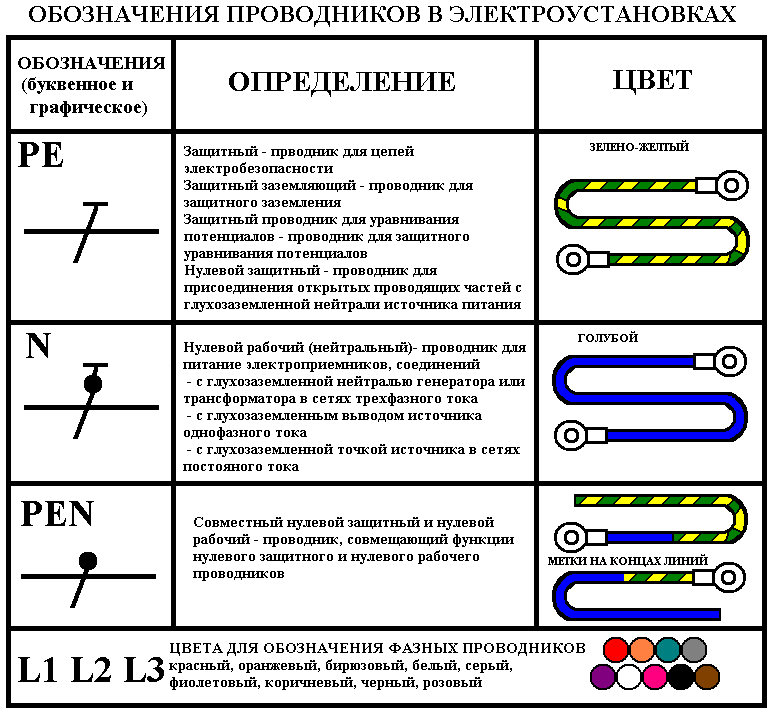

  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

  1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
    Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
  2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
  4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Стандарты маркировочной расцветки

Система маркировочных цветов была разработана и утверждена в Правилах устройства электроустановок (ПУЭ). Была определена цветовая и буквенно-цифровая расшифровка каждой жилы, которая должна соблюдаться по всей длине электропроводки. Если она была проложена уже ранее, без соответствия с утвержденными нормами, допускается идентификация на вводах и выводах, а также в местах соединения. Для этого используются разноцветные термоусадочные трубки и кабельные маркеры (в крайнем случае изолента аналогичного цвета).

Популярные статьи  Расчет сечения кабеля по мощности и току

Однофазная переменноточная сеть

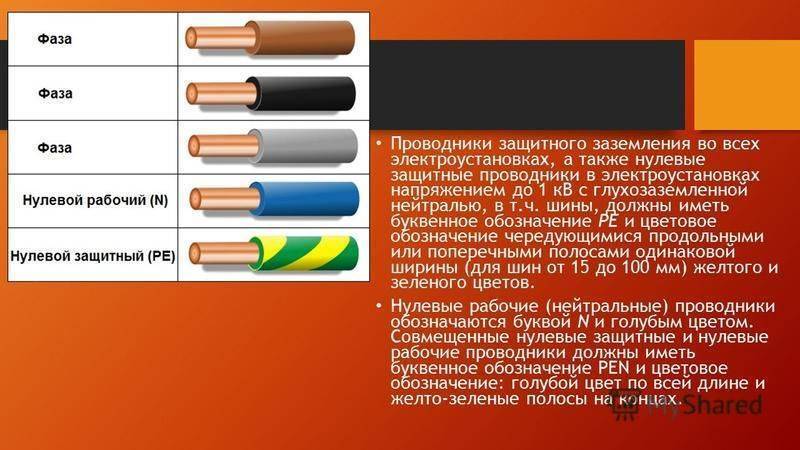

Для переменного тока до 1000В с глухозаземленной нейтралью, к которым относится большинство жилых домов и административных зданий используется общепринятая расцветка. Нулевой провод :

«Ноль» (N) — голубой;
«Земля» (PE) — желто-зеленый;
Совмещенный рабочий и защитный ноль (NPE) — желто-зеленый с голубыми метками на окончаниях.

Для фазных подключений существует спектр допустимых цветов:

Черный
Коричневый
Красный
Серый
Фиолетовый
Розовый
Белый
Оранжевый
Бирюзовый

Можно заметить, что в перечисленном списке нет синего, желтого и зеленого. Раньше они там были, но их исключили специально, чтобы окраска не совпадала с нулем и «землей».

Часто в быту однофазные цепи являются ответвлением трехфазной, в таком случае изоляция фазной жилы должна соответствовать одной из трех фаз, к которой она подключена. Если окраска кабеля не совпадает, его рекомендуется обозначить специальным маркером или кембриком. Для упрощения монтажа и обслуживания используются разноцветные многожильные медные кабели и провода.

Чтобы избежать дополнительных расходов и сложностей, лучше еще на этапе планирования проводки определиться с цветом и рассчитать длину таким образом, чтобы один цвет сопровождал соответствующую линию по всему дому или квартире. Также, рекомендуется для розеток и выключателей проложить разноцветные фазные провода, а для нейтрали и заземления соблюдать один цвет.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Цветовая маркировка проводов в Беларуси и Украине.

Буквенно-цифровая и цветовая маркировка проводников
Цветовая маркировка проводов Беларусь. Кликабельно.

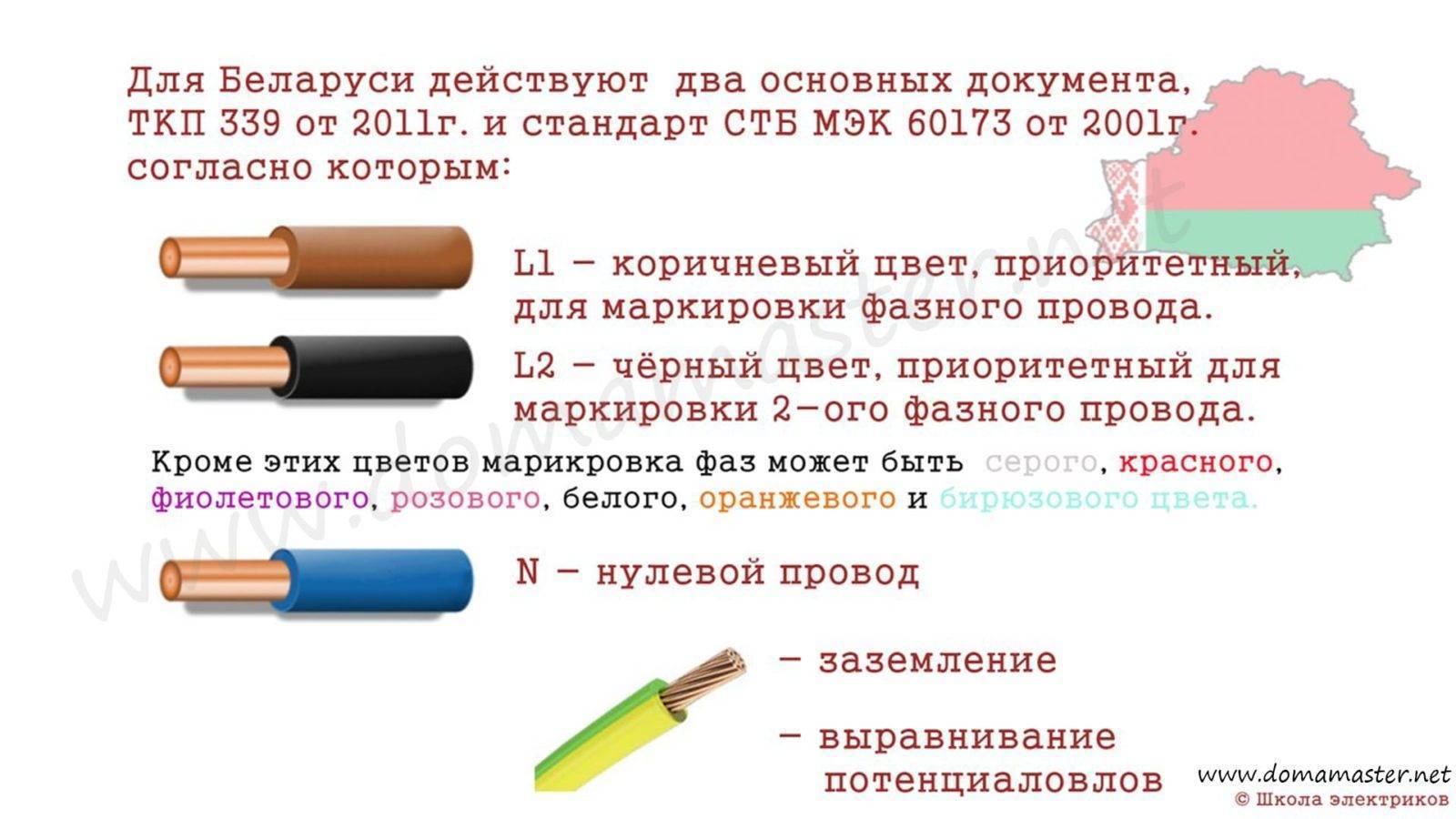

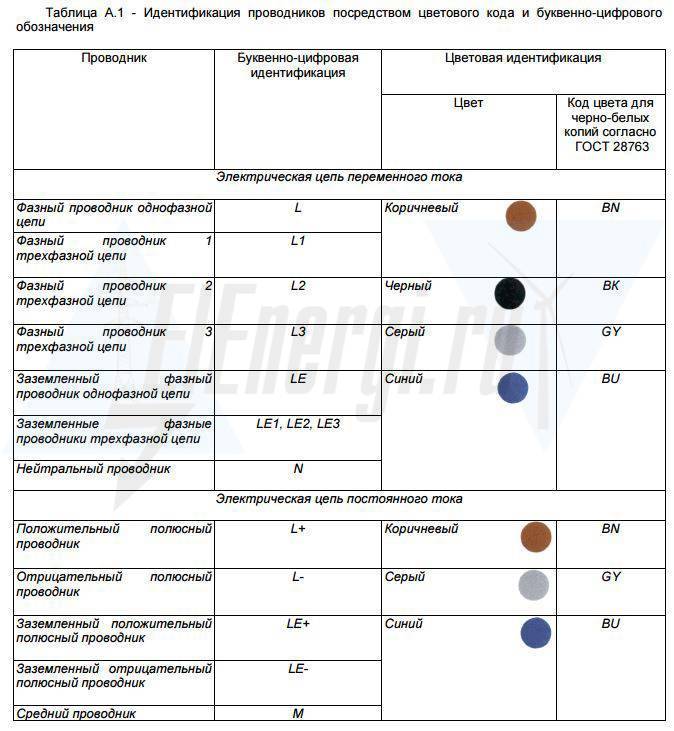

Как известно, для Беларуси действуют два основных документа, ТКП 339 от 2011 года и  СТБ МЭК 60173 от 2001 года, согласно которым:

  • для фазного проводника L1, как правило, должен быть приоритетным коричневый цвет, для фазного проводника L2 -чёрный цвет. Однако кроме данных цветов разрешено использовать: серый, красный, фиолетовый, розовый, белый, оранжевый и бирюзовый  цвет;
  • нулевой проводник N, в частности, должен быть синего цвета;
  • проводник  PEN совмещающий функции нулевого проводника и защитного  должен быть синего цвета;
  • проводники заземления PE, уравнивания, выравнивания потенциалов жёлто-зелёного цвета.

В частности, на Украине требования  полностью соответствуют требованиям  в Беларуси. Однако уже сейчас происходит активное сближение с ЕС, поэтому я бы советовал активно использовать и привыкать к нормам и требованиям МЭК 60445 от 2010 года для ЕС.

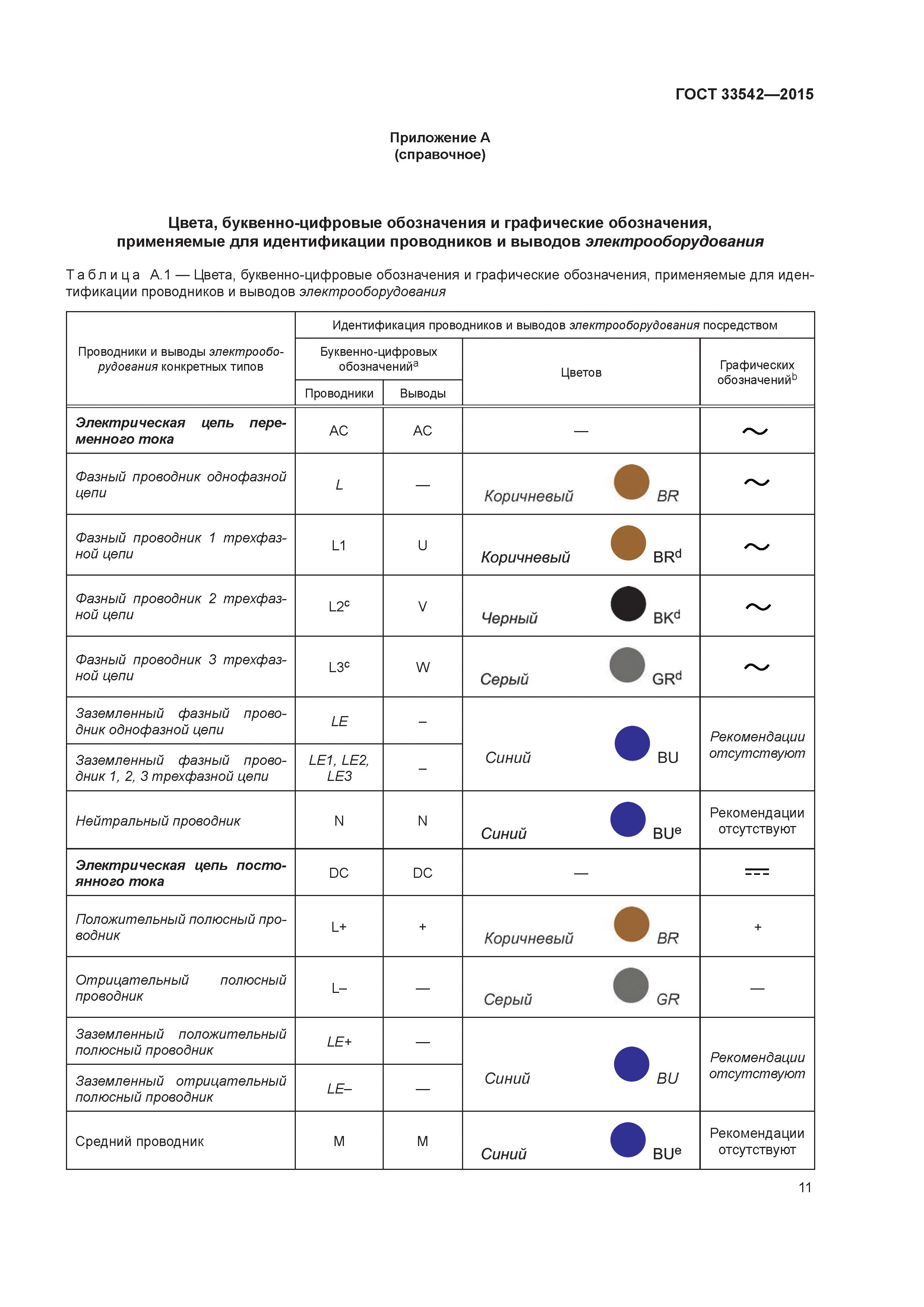

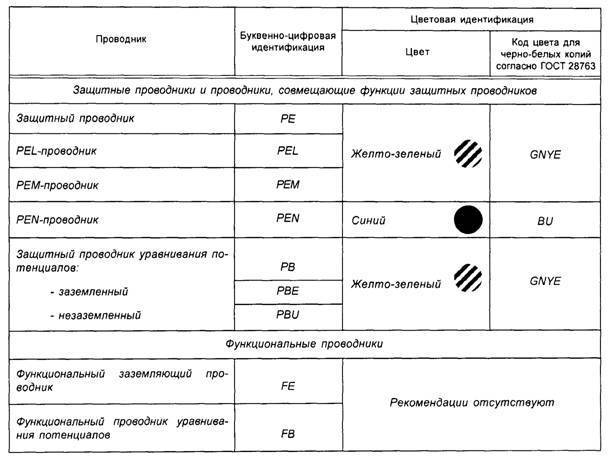

Буквенное обозначение проводов

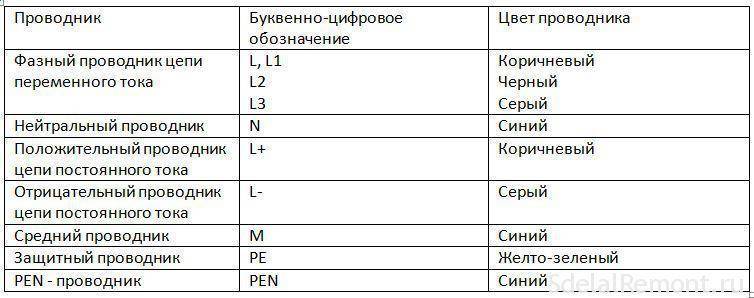

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

  • L (от слова Line) — фазный провод;
  • N (от слова Neutral) — нулевой провод;
  • PE (от сочетания Protective Earthing) — заземление;
  • «+» — положительный полюс;
  • «-» — отрицательный полюс;
  • М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

  • L1 — первая фаза;
  • L2 — вторая фаза;
  • L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Популярные статьи  Можно ли исправить, если у нас у нас одна клавиша включает один свет, вторая — другой?

Отступлением от стандартов является комбинированная система обозначения фаз:

  • La — первая фаза;
  • Lb — вторая фаза;
  • Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.
