Как установить точечные светильники в гипсокартон?

Особенности

Выравнивать потолки с помощью гипсокартонных плит очень удобно. Существует несколько разновидностей этого материала, например, огнестойкий, влагостойкий, с антигрибковыми добавками. Если планируется использовать ГКЛ в комнате с обычным уровнем влажности, то нет смысла переплачивать за дополнительные свойства. Если же речь идет о кухне или ванной, то нужен влагостойкий вариант.

Неровный потолок с помощью гипсокартонных листов становится идеально гладким, но его уровень снижается на несколько сантиметров. Если перекрытие и так низкое, то потеря высоты может быть существенной. В таком случае обычные люстры будут неуместны. Здесь целесообразнее использовать вместо них группу точечных светильников (спотов). Они могут устанавливаться самостоятельно, либо в сочетании с основным источником света. Рассеянное точечное освещение позволяет создать в комнате приятную атмосферу, а также красиво выделить зону потолка.

Ассортимент продукции

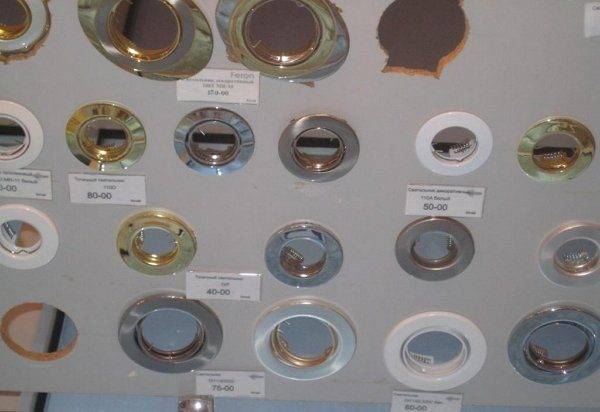

На сегодняшний день точечные светильники для потолков (натяжных, подвесных и из гипсокартона) подразделяются на два вида:

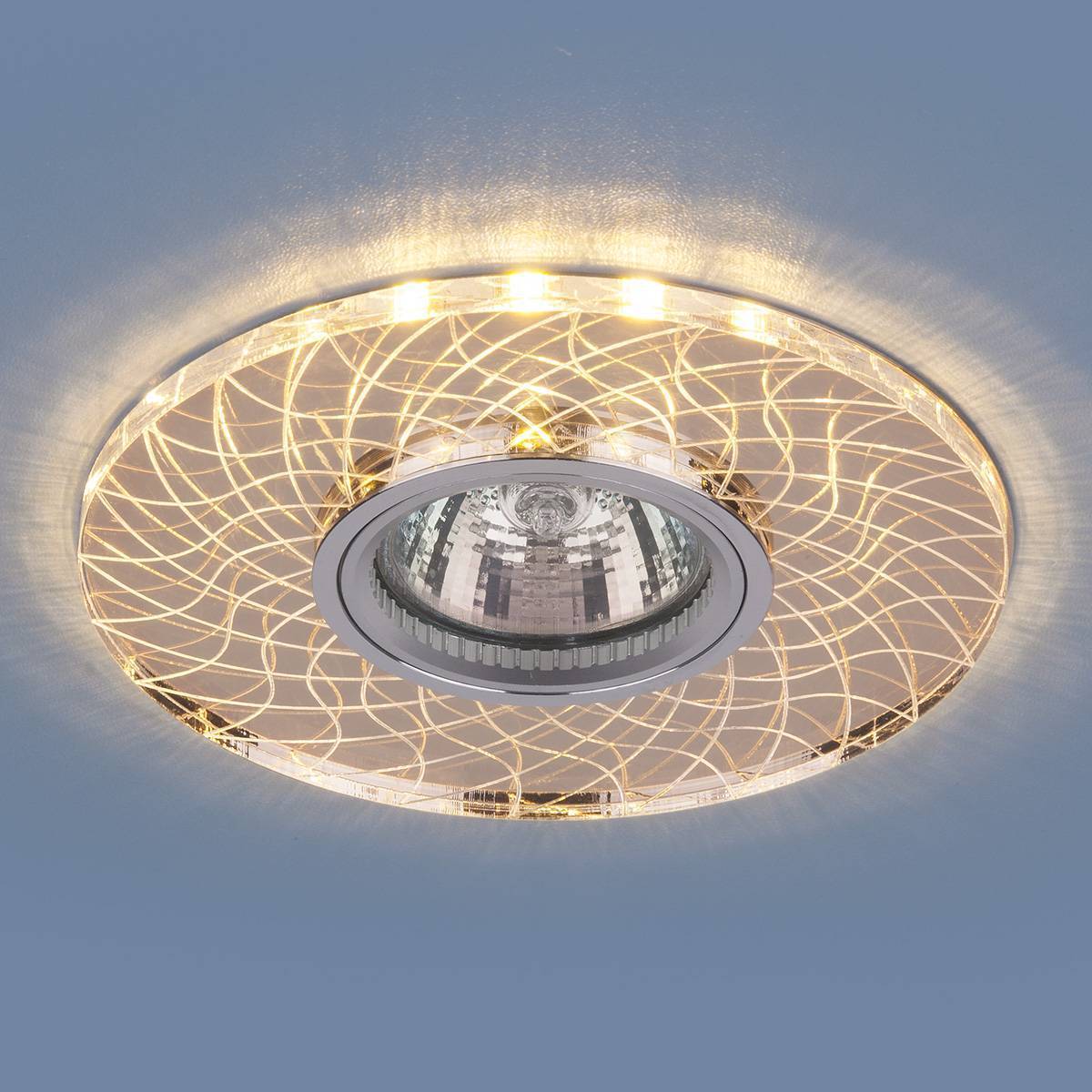

встраиваемый. Это наиболее часто встречаемый тип точечных осветительных установок. Встраиваемый прибор станет практически невидим. Он будет выделяться лишь своей декоративной частью, а вся его конструкция, включая источник света, будет помещена внутрь потолка. Глубина залегания в данном случае будет завесить от того, каике размеры будет иметь встроенная лампочка, а также тип используемой конструкции. Монтаж здесь усложнен тем, что нужна правильно рассчитанная глубина, а также диаметр для встраивания в поверхность потолка;

Как установить точечные светильники в гипсокартон?

Встраиваемая модель

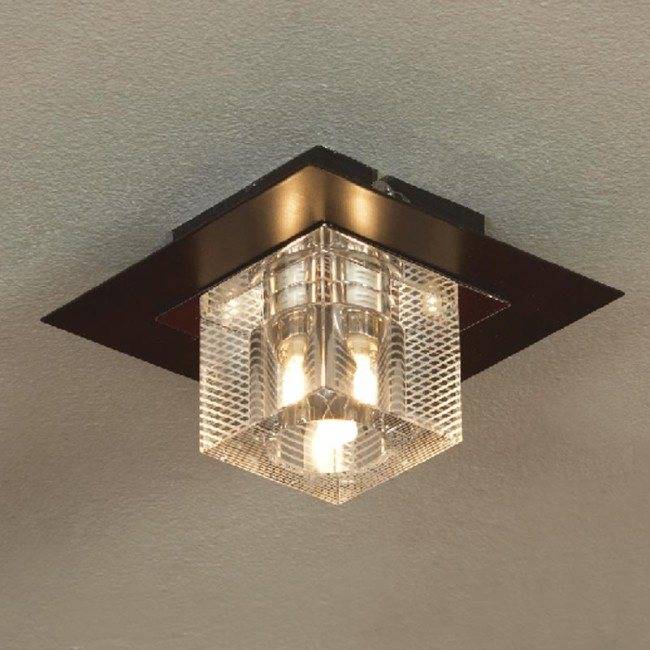

накладной. Имеет простую установку, так как его крепят к поверхности потолка. При этом отверстия здесь нужны только для маскировки проводов. В этом они более привлекательны, чем встраиваемый тип светильника. Но имеют явный минус – они заметно выступают над поверхностью. Их используют в ситуациях, когда установить встраиваемый тип прибора будет очень сложно или невозможно.

Как установить точечные светильники в гипсокартон?

Накладная точечная модель

Выбирая встраиваемый тип светильника, необходимо знать еще и конструкционные особенности различных моделей. От этого зависит то, какой в конечном итоге будет глубина встраивания. По конструкционным особенностям данный тип осветительных установок бывает следующих видов:

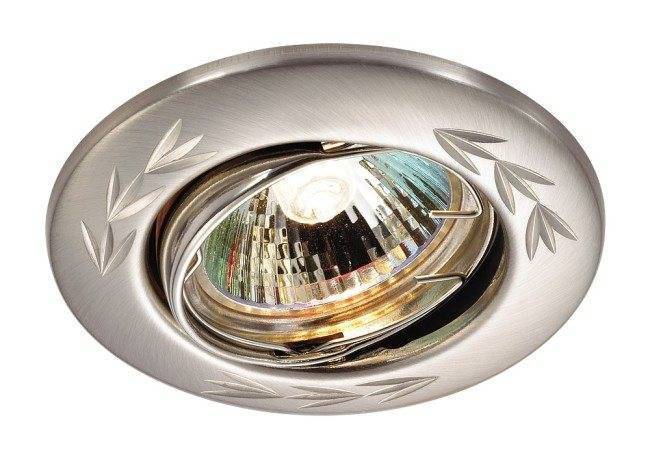

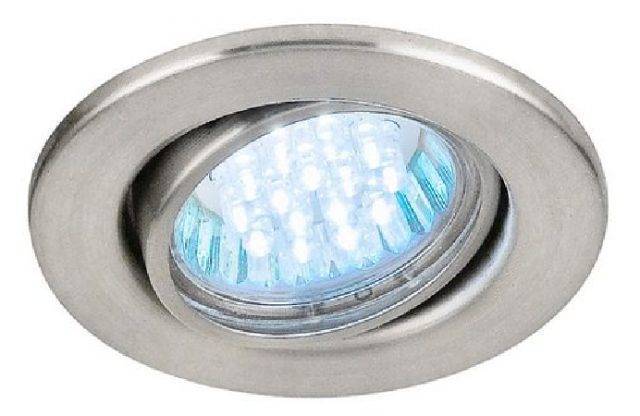

поворотные. Такие лампы могут вращаться и создавать световой поток под различными углами;

Как установить точечные светильники в гипсокартон?

Поворотная модель

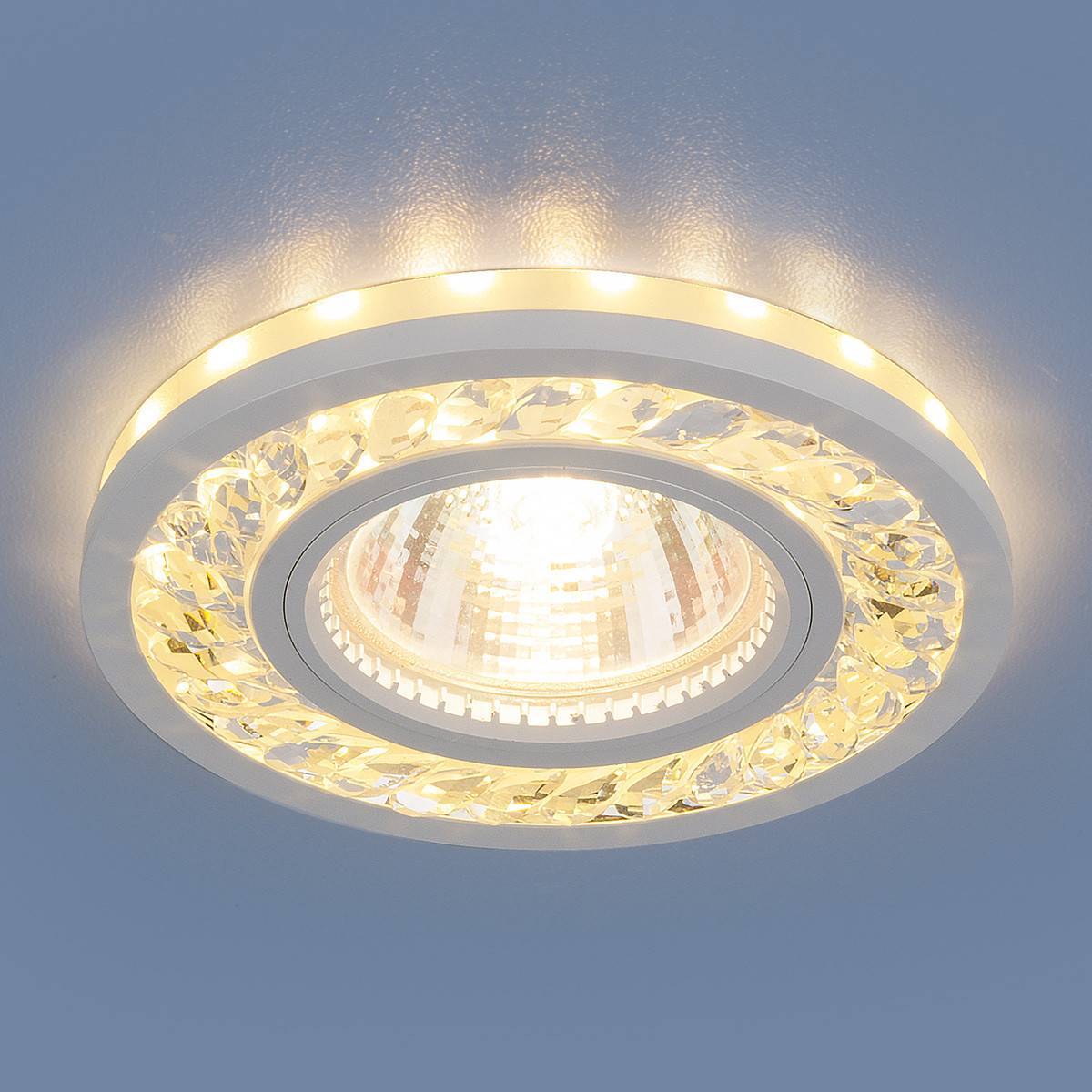

стационарные (неповоротные). Они дают свет, который идет исключительно вниз.

Кроме этого размеры прибора, а также глубина встраивания разных видов (натяжных, подвесных и из гипсокартона) будут зависеть от количества источников света. По этому критерию выделяют две группы точечных осветительных установок:

карданные. В установке имеются несколько патронов для вкручивания в них лампочек (светодиодных, галогеновых и т.д.). Их размеры будут в разы больше, чем у одинарных;

Как установить точечные светильники в гипсокартон?

Карданная модификация

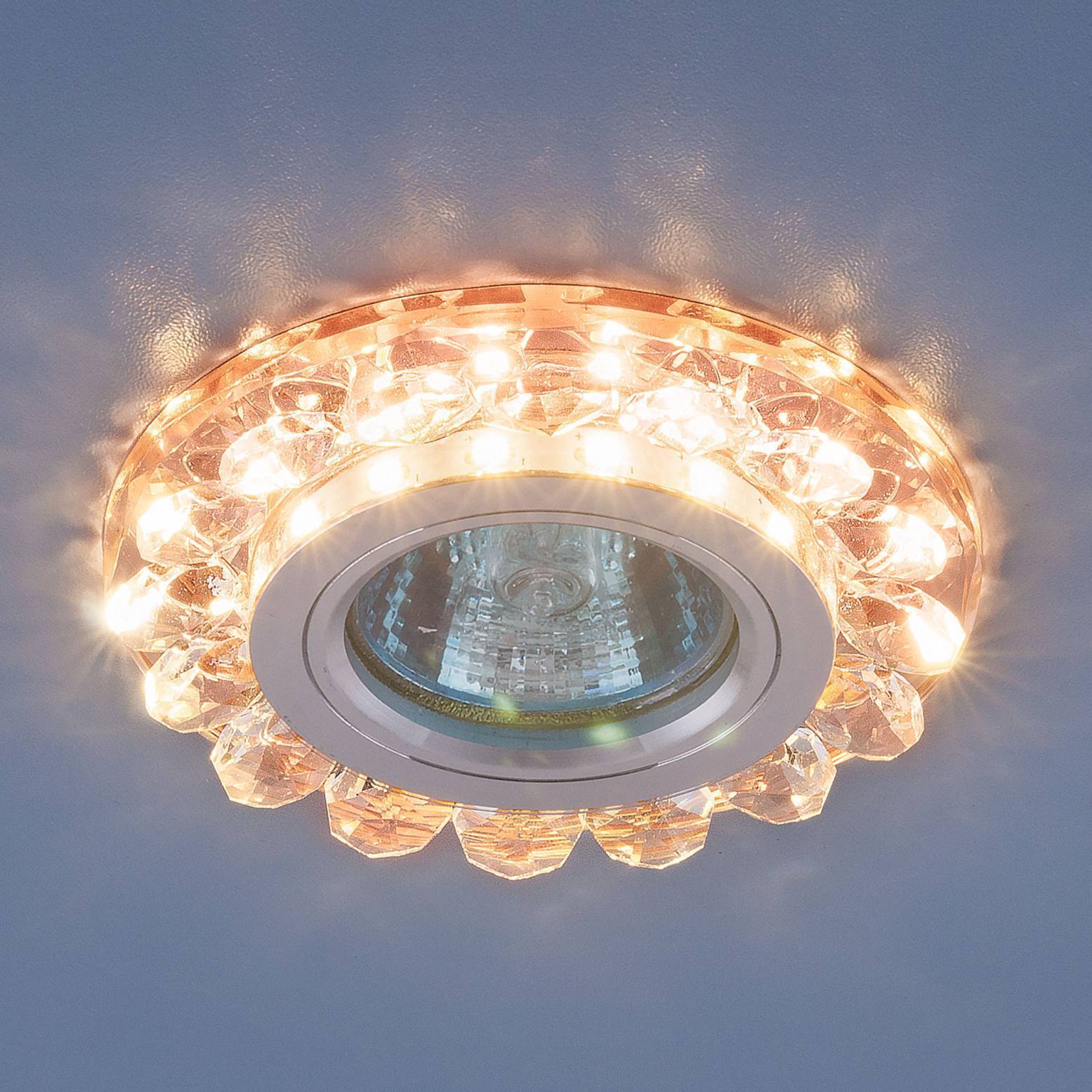

одинарные. Это стандартный вариант, в котором имеется только одна лампочка. В связи с этим габариты здесь будут минимальными.

Как установить точечные светильники в гипсокартон?

Одинарная модель

Обо всех видах точечных осветительных приборов нужно знать, когда для их монтажа в перекрытие важны габариты светильника, а также глубина его встраивания (если используется встраиваемый тип).

Гипсокартонные потолки

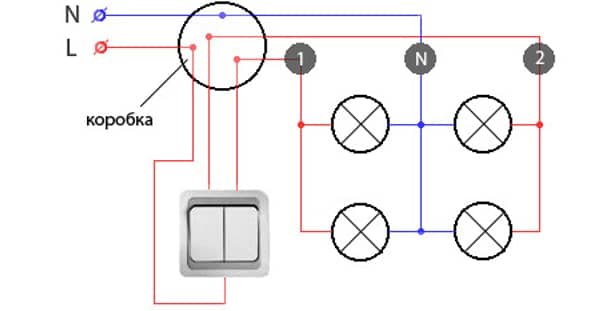

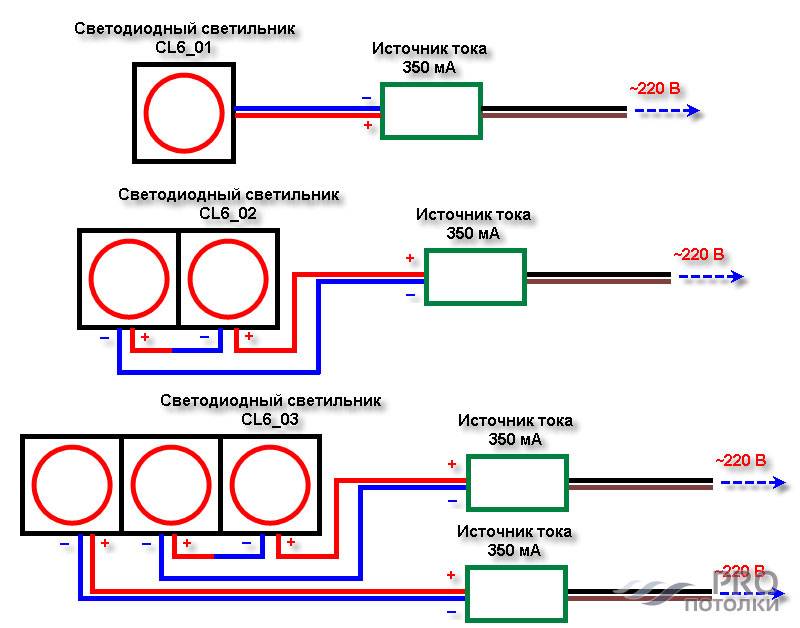

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

  • От распределительной коробки к месту расположения светильников протягивают электрические провода.
  • Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
  • В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
  • Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.

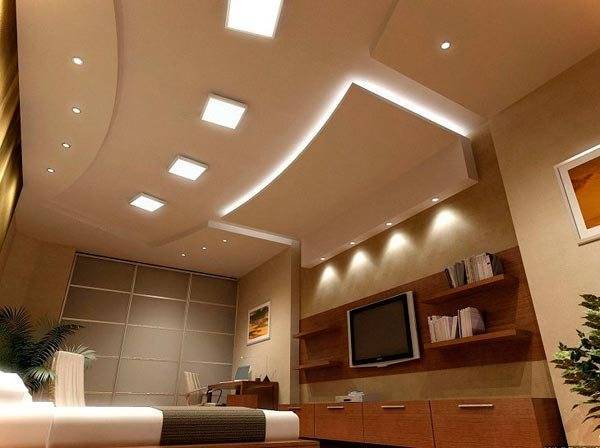

Варианты расположения светодиодных точечных светильников для гипсокартонных потолков

Схема монтажа и расстановки точек освещения на гипсокартоне зависит только от дизайна потолка. Это может быть установка ламп цепочкой по периметру помещения. Для подобной схемы используют стационарные нерегулируемые светильники.

Популярные статьи  Самодельный искатель скрытой проводки: виды, принцип работы, схемы

Как установить точечные светильники в гипсокартон?

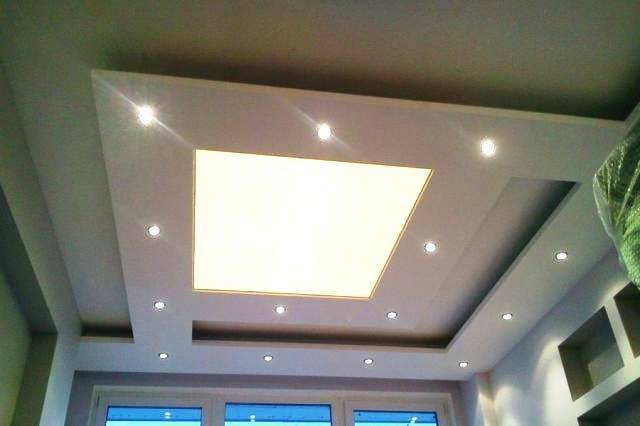

Достаточно популярна схема, в которой потолочные фонари распределены несколькими группами. В этом случае основная часть светового потока направлена не вертикально, а под углом на стену.

Как установить точечные светильники в гипсокартон?

Это называется освещение отраженным потоком. Очень удобно, если в помещении нужно создать атмосферу комфорта.

Как установить точечные светильники в гипсокартон?

На кухне и во вспомогательных помещениях устанавливают регулируемые светильники со светодиодными отражателями. Они наиболее удобны для условий, где работают и требуется высокая яркость освещения.

Что необходимо для установки

Из материала понадобятся следующие элементы:

  1. точечные светильники;
  2. лампы;
  3. провод питающий;
  4. клемники или гильзы для соединения проводов;
  5. изоляционная термоусадка, изолента;
  6. выключатель.

устройство стандартного потолочного спота

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику. Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару

Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией.

Для соединения проводов и подключения к ним светильников можно использовать специальные клемники, которые продаются в любом хозяйственном магазине. Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клемники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Крепление подвесных светильников в гипсокартонный потолок

  • Составляем схему подвесной конструкции и места установки приборов.
  • Устанавливаем направляющие и потолочные профили, фиксируем перемычки.
  • Прикрепляем к подвесу специальный закладной профиль в месте оборудования светильника.
  • Оборудуем осветительную проводку и в гофрорукаве прокладываем провода.
  • Делаем выводы для приборов в виде петли длиной 20-30 см.
  • Обшиваем конструкцию гипсокартоном.
  • В месте установки светильников в гипсокартонном потолке просверливаем коронкой отверстия.
  • Вытягиваем провода и подключаем к плафону.
  • Специальными зажимами фиксируем изделие к закладному профилю.
  • Устанавливаем между покрытием и прибором декоративную заглушку.

Если вес конструкции меньше 2 кг, то его можно прикрепить к листу с помощью дюбеля-бабочки.

Закрепление

У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам. Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке

Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там

После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.

Виды точечных светильников для гипсокартона

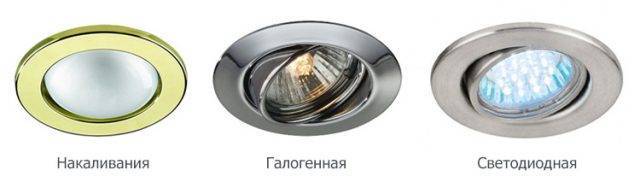

Обычно для организации подсветки используют четыре типа источника света:

  • Галогеновые лампы;
  • Светодиодные сборки;
  • Классическая лампочка накаливания;
  • Люминесцентные лампы.

Как установить точечные светильники в гипсокартон?

Обычная лампа накаливания используется в потолках из гипсокартона достаточно редко из-за низкой светоотдачи и небольшого ресурса. Спрос на люминесцентные или энергосберегающие лампочки тоже снижается из-за высокой чувствительности к перепадам напряжения. Кроме того, в старых моделях ламп широко используются соединения ртути, поэтому данный тип лучше не применять на гипсокартоне в жилых помещениях.

Монтаж точечных светильников в гипсокартон оказывается делом более простым и доступным, чем выбор встроенной модели, подходящей под интерьер и детали обстановки. Обычно для гипсокартонного потолка используют более современные светодиодные и галогеновые приборы, они более долговечны, хоть и стоят дороже.

Если заказчик предпочитает галогеновые лампы, то нужно будет монтажом дополнительно проверить сечение и качество проводки, а также отсутствие в отделке потолочной поверхности легкоплавких материалов.

При высокой светоотдаче галогеновые потолочные светильники, встроенные в гипсокартонную конструкцию, в отсутствии свободного воздушного пространства могут перегреваться с оплавлением рефлектора.

По конструкции корпуса точечные светильники разделяют на три категории:

  • Обычные, с открытой тыльной частью и стационарным рефлектором. Монтаж такого светильника выполняется фиксацией в отверстие в гипсокартоне, после чего фонарь может светить только в одном направлении;
  • Поворотная или регулируемая модель. По сути, это разновидность предыдущего варианта, в котором рефлектор выполнен на поворотном шарнире. Может отклоняться вместе с источником света на небольшой угол, до 45о;
  • Защищённый вариант светильника представляет собой герметизированный корпус, внутри которого смонтированы источник света, рефлектор и контактная группа для подключения электропроводки.

Водонепроницаемые модели, как правило, устанавливаются в ванных комнатах и в помещениях с повышенной влажностью. Монтаж данного типа светильника на гипсокартон в зале или даже в кухне не имеет смысла, стоят они дороже, в плане ресурса или в декоративном оформлении особых преимуществ нет.

Как установить точечные светильники в гипсокартон?

Защищенная конструкция удобна тем, что светильник не выйдет из строя, даже если произойдет протечка воды через потолок на гипсокартон. Понятно, что если есть риск затопления, то расположение и место для монтажа нужно выбирать с учетом возможных последствий. Но ремонтировать водонепроницаемый точечный светильник достаточно сложно, мало снять корпус с гипсокартона, это как раз наиболее простой этап ремонта. Нужно ещё правильно разобрать прибор, чтобы добраться до лампочки и, желательно, не повредить уплотнение.

Популярные статьи  Почему не работает одна из конфорок электроплиты при включенной духовке?

К сожалению, большинство производителей изготавливают защищённые модели, которые можно разобрать от силы пару раз, после чего приходится искать способы замены уплотнений, в том числе с помощью герметика и фум ленты.

Светильники с подвижным рефлектором удобны тем, что можно всегда отрегулировать направление потока света относительно вертикальной оси, максимально отражатель может отклоняться на угол до 45о. Но есть одно препятствие, монтаж светодиодного светильника на гипсокартоне потолка делают не очень удобным для управления регулируемым отражателем, слишком высоко.

Как установить точечные светильники в гипсокартон?

Кроме того, через 3-5 месяцев после монтажа освещения на потолке корпус и арматура светильника забивается пылью, поэтому поворачивать рефлектор становится сложно. Поэтому после монтажа подобные модели сразу выставляют в необходимом направлении и фиксируют, чтобы больше не возвращаться к регулировкам.

Ремонтировать подобные приборы достаточно просто, но есть одно ограничение. В корпусе, помимо электрической части, обязательно стоят вкладыши из полипропилена, поэтому, если установить галогеновую лампу вместо светодиодной, то через 5-6 месяцев вкладыши плотно привариваются к основе, соответственно, разобрать фонарик будет практически невозможно. Остаётся лишь заменить галогенку на более щадящую светодиодную лампочку и повторить монтаж на потолке, развернув рефлектор в нужном направлении.

Стационарные встроенные светильники удобны во всем. Они легкие, большая часть конструкции открыта для чистки и обслуживания. Кроме того, отсутствие внешнего корпуса облегчает и улучшает охлаждение рефлектора, поэтому в данной конструкции вполне возможна установка как обычных ламп накаливания, так и галогенных источников света.

Как установить точечные светильники в гипсокартон?

Выбор варианта освещения

Когда выбор сделан в пользу одноуровневого потолка и есть представление, в какой комнате и где будут устанавливаться источники света, нужно думать о самих светильниках

Есть несколько фактором, на которое нужно обратить внимание, когда думаете о том, как сделать потолок из гипсокартона с подсветкой:

  • финансовая составляющая. Необходимо заранее просчитать, сколько нужно светильников, и каким бюджетом вы для этого располагаете;
  • для чего будет использоваться освещение. Одно дело если речь идет о подсветке, что будет дополнять свет от люстры и совсем другое дело, если свет в помещении будет идти только от светильников;
  • сложность установки. Нужно выбрать такое освещение, которое можно будет установить самостоятельно. Потолок из гипсокартона с подсветкой своими руками значительно сэкономит затраты на ремонт. Есть такие осветительные приборы, для установки которых требуется профессионал, так что нужно быть внимательным при выборе;
  • возможность изоляционных работ. Это касается не только возможности утепления полости над светильником и его шумоизоляции, но и изоляции места крепления прибора в гипсокартон. Некоторые светильники слишком раскаляются, что может создавать определенную опасность.

Выбранный светильник должен крепиться так, чтобы он легко снимался для ремонта

Какие светильники лучше для потолка из гипсокартона? Традиционно для этих целей используют лампы дневного света, обычные люстры, точечные светильники, светодиоды, оптоволоконные светильники, а также подвесные или накладные лампы. Выбор варианта зависит от вкусовых предпочтений хозяина квартиры, где проводится ремонт.

Лампы дневного света стоят не дорого и имеют большой срок службы. Они весьма экономичны, но с подвесными потолками из гипсокартона в квартире они не сочетаются. А вот использовать их в офисе в самый раз

Обычные люстры являются классикой. Их быстро и просто монтировать, а также одна люстра дает много света. Но для такого освещения потолок из гипсокартона не нужен.

Наиболее подходящим вариантом являются точечные светильники. Встроенные светильники в потолок из гипсокартона обойдутся не дорого. Они просты в монтаже, а значит, являются подходящим вариантом для самостоятельного монтажа в одноуровневую конструкцию. Зачастую такое освещение не используется как основное, хотя нет никаких препятствий к тому, чтобы  использовать точечные светильники и больше ничего.

Подсветку не обязательно располагать на прямой линии

Светодиодное освещение в виде лент используется по большей части для декора. Потолок из гипсокартона со светодиодной подсветкой делается для того, чтобы создавать легкие акценты на различные зоны больших помещений.

Оптоволоконные светильники являются новым и дорогим продуктом на рынке осветительных приборов. Их стоимость и цена за монтаж находятся на уровне выше среднего. Зачастую самостоятельно новичку не по силам проводить монтаж оптоволоконных светильников.

Оптимальней всего использовать точечные светодиодные светильники. Они хорошо смотрятся и потребляют мало энергии.

Усредненные показатели соответствия тепловой отдачи
Лампа накаливания (Вт) Светодиодная лампа (Вт)
45 4
50 6
65 8
80 10
100 12
125 15
160 18

Подготовка

Если вы решили установить светильник в подвесной потолок, нужно знать, что все монтажные работы выполняются до монтирования подвесного потолка, и согласно схеме подключения.

Необходимо определиться на какой высоте и в каком месте будут расположены осветительные приборы.

Заранее рассчитайте количество светильников, распределите пространство потолка для их монтажа. Нарисуйте схему, чтобы было понятно как подключить. Подумайте о мощности осветительных приборов, учитывая материал подвесного потолка. Возможно, вам понадобится трансформатор.

Как установить точечные светильники в гипсокартон?

К местам предполагаемого монтажа потолочных осветительных приборов, нужно заранее подвести провода. Проводка будет проходить через гофрированные трубки, чтобы не соприкасаться с каркасной подвесной конструкцией. В каждом случае понадобится схема.

Процесс установки пошагово

Для установки точечных светильников в гипсокартон вам потребуется выполнить такую последовательность действий:

  • Нанесите разметку будущих мест установки на гипсокартонную конструкцию. Желательно пользоваться измерительными приспособлениями, чтобы отверстие получилось по центру.
  • Подберите по диаметру спотов диаметр коронки для сверления. Желательно, чтобы она была немного больше, тогда светильник легко войдет в диаметр отверстия.
  • Отключите питание электрической сети на вводном щитке, если подключение и монтаж электропроводки уже закончен. Если система электроснабжения точечных светильников еще не подключена, этот пункт можно пропустить.
  • Просверлите отверстие в гипсокартоне или сделайте его любым из описанных выше способов.
Популярные статьи  Разъединители РЛНД: что это такое, расшифровка аббревиатуры, устройство и применение

Как установить точечные светильники в гипсокартон?

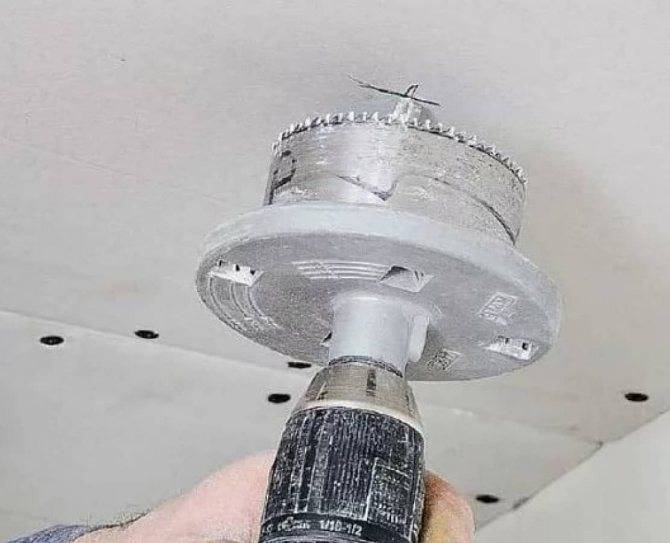

Сделайте отверстие в гипсокартоне

Достаньте питающие провода через полученные отверстия и зачистите их края.

Как установить точечные светильники в гипсокартон?
Достаньте провода

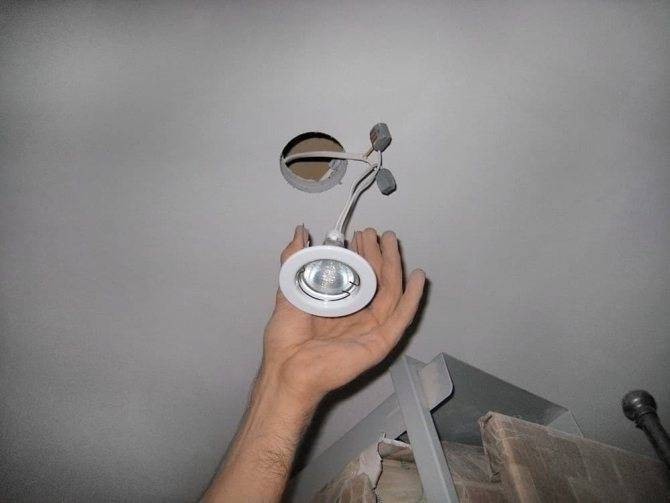

Сделайте электрическое подключение точечного светильника к линии проводки.

Как установить точечные светильники в гипсокартон?
Подключение светильника к проводке

  • Спрячьте проводку в каркас и установите софит в гипсокартон, зафиксируйте его пружинными креплениями.
  • Установите светодиодную или люминесцентную лампу в патрон. При необходимости зафиксируйте пружинной чекой.

Как установить точечные светильники в гипсокартон?
Зафиксируйте лампу чекой

Схемы размещения точечных светильников

Рассмотрим конкретные схемы широко применяющееся на практике.

Данные схемы №1,2 с минимальным количеством точек и люстрой по центру, пригодны для относительно небольших помещений.

Например, если у вас не угловой кухонный гарнитур, который выстроен вдоль единственной стенки, то выбирайте схему №2.

Схема №4 выравнивает освещенность. Она также может применяться для кухни, но только уже с угловым расположением шкафчиков.

Еще с помощью нее, удобно подсвечивать любые отдельные зоны в комнатах — обеденную на кухне или зону отдыха в зале.

1 of 3

Не думайте, что без люстры резко уменьшается количество вариантов. Тут тоже есть место фантазии.

Главное что нужно сделать в этом случае – разделить потолок на группы освещенности, и тем самым создать различную степень освещения в одной и той же комнате.

Вот несколько вариантов. Каждая отдельная группа на них отличается по цвету.

К примеру, возьмем рабочий кабинет. Здесь одни из самых жестких норм по уровню освещенности. Однако это не говорит о том, что потолок нужно равномерно и обильно застилать спотами.

Выделите две зоны:

зона отдыха

рабочий стол

В первой, где обычно стоит диванчик или кресло, не надо много света. Сделайте его более мягким и не столь ярким.

А вот там где стол, максимально насытьте потолок точечными спотами, так чтобы можно было работать даже без настольной лампы.

Требования к размещению точечных светильников на гипсокартонном потолке

Одной строгой конфигурации расположения спотов на гипсокартонном потолке нет, каждый выстраивает её сам. Главный вопрос: какое освещение должны давать споты – полное или зональное? На основе этого и формируется схема расположения светильников. Ограничений никаких нет, но обычно используют одну из трёх конфигураций:

  1. В несколько рядов, перпендикулярно той стене, в которой есть окно.
  2. Вокруг подвесной люстры по периферии потолка. Тут люстре отводится роль главного осветительного прибора в комнате, а точечным светильникам – роль дополнительных.

При установке в шахматном порядке соблюдаются те же правила.

Требования к установке

Общеобязательных требований к установке точечных светильников в гипсокартон нет, но существуют рекомендации в части некоторых параметров. Во-первых, встроенные светильники должны обеспечивать хорошую видимость или локальную подсветку в определенной зоне. Во-вторых, выбор места установки и технических параметров должны согласовываться с другими элементами системы освещения – подвесными люстрами, светодиодными лентами, бра и т.д.

В третьих, расстояния между точечными светильниками рекомендуется соблюдать в таких соотношениях:

  • Если светильники монтируются рядами, то между ними должно быть не более 1м;
  • В рамках одного ряда расстояние между точечными светильниками не должно превышать 1,5м;
  • Если рядов несколько, то точечные приборы должны иметь шахматное размещение друг относительно друга;
  • Расстояние от встраиваемых спотов до стен или окон должно быть не менее 0,5 – 0,6м.

Как рассчитать трансформатор

Трансформатор – устройство которое трансформирует напряжение 220В на напряжение 12В. Если вы будете использовать 12 вольтовые лампочки, не забудьте установить понижающий трансформатор.

Выбираем его по мощности. Для расчета мощность устанавливаемых лампочек умножаем на их количество и прибавляем 20% — запас мощности.

Различают индукционные и электронные трансформаторы. Индукционные — более дешевый вариант, хотя более надежный. Электронные более дорогие, но зато они легче по весу. Провод, ведущий до трансформатора должен быть менее двух метров, чтобы избежать потери мощности.

Сколько ламп подбирать на комнату? Рассчитываем исходя из того, что на один квадратный метр нужна освещенность не менее чем в 20 ватт.

Как установить точечные светильники в гипсокартон?

Варианты расположения светодиодных точечных светильников для гипсокартонных потолков

Схема монтажа и расстановки точек освещения на гипсокартоне зависит только от дизайна потолка. Это может быть установка ламп цепочкой по периметру помещения. Для подобной схемы используют стационарные нерегулируемые светильники.

Как установить точечные светильники в гипсокартон?

Достаточно популярна схема, в которой потолочные фонари распределены несколькими группами. В этом случае основная часть светового потока направлена не вертикально, а под углом на стену.

Как установить точечные светильники в гипсокартон?

Это называется освещение отраженным потоком. Очень удобно, если в помещении нужно создать атмосферу комфорта.

Как установить точечные светильники в гипсокартон?

На кухне и во вспомогательных помещениях устанавливают регулируемые светильники со светодиодными отражателями. Они наиболее удобны для условий, где работают и требуется высокая яркость освещения.
