Блок защиты галогенных ламп. Выбор, установка, подключение.

Как подключить Гранит-300 к лампочкам?

Блок защиты галогенных ламп Гранит

Галогенные лампы имеют неприятную особенность – перегорание в момент включения. Обычные лампы конечно тоже имеют такой минус, но не в такой степени.

Галогенки и лампы накаливания, как правило, перегорают при включении, когда нить накаливания ещё сравнительно холодная, и сопротивление её мало. При этом возникает большой скачок тока, и на спирали выделяется кратковременно большая мощность. Подробно этот эффект описан на SamElectric в статье Сопротивление нити лампы накаливания.

Чтобы продлить жизнь галогенных ламп, было придумано такое устройство – блок защиты галогенных ламп. Принцип работы блока защиты до предела прост – поскольку лампа перегорает в момент резкого скачка тока через неё, это устройство включается последовательно с лампой и ограничивает ток в первоначальный момент.

Ток, а значит и яркость, плавно нарастает в течении 1 – 2 секунд. Подключить блок защиты не сложно. Он имеет два вывода, полярность, вход-выход и фаза-земля не имеют значения. Лучше его включить последовательно с выключателем в разрыв фазы.

Такой блок иногда называют устройством плавного пуска, прибором защиты, устройством защиты. Устройство используют не только для галогеновых, но и для обычных ламп накаливания.

Выбор защитного блока

При подборе подходящего устройства плавного пуска рекомендуется учитывать два фактора — мощность и производителя. О мощности блока сказано выше. Что касается брендов, наибольшей известностью обладают такие компании:

  • «Feron» (КНР);
  • «Camelion» (КНР);
  • «Шепро» (Россия);
  • «Гранит 1000», «Гранит 500» (Беларусь);
  • «Композит» (Россия);

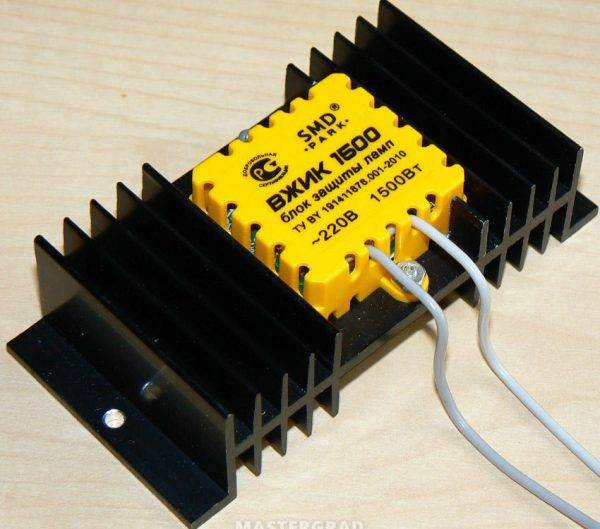

  • «Вжик» (совместное производство России и Китая).

Как подключить Гранит-300 к лампочкам?

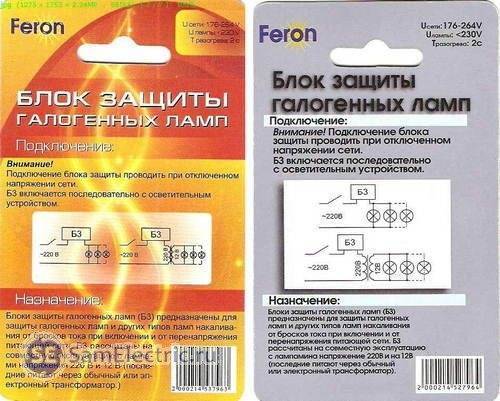

Самые популярные модели выпускаются компаниями «Feron» и «Гранит». Продукция китайского производителя отличается невысокими ценами. Как и большая часть изделий из Китая, блоки от компании «Feron» считаются не слишком качественными. Для них характерны следующие недостатки:

  • просадки напряжения, что нарушает работу светильника;
  • мигание лампы при подключении и в процессе функционирования;
  • регулярные помехи;
  • среднее качество пайки;
  • экономия на материалах, из которых изготовлен блок.

Продукция белорусской компании считается значительно более качественной. Однако «Гранит» не отличается компактностью, что в некоторых случаях является критически важным недостатком (например, при размещении в подрозетнике выключателя). Также следует отметить стоимость «Гранита» — более высокую, чем у китайских производителей.

Причина перегорания лампочек

Как подключить Гранит-300 к лампочкам?

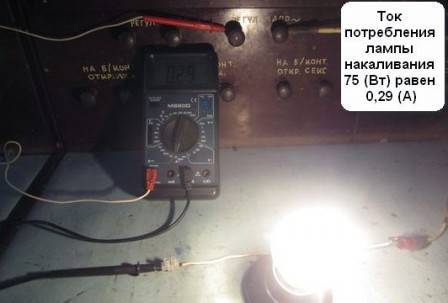

Вспомним закон Ома для участка цепи. При включении лампы в сеть 220 (В) через нее начнет протекать пусковой ток, равный 220/52,4 = 4,19 (А).

Время протекания пускового тока зависит от скорости нагрева нити накаливания и составляет в среднем чуть меньше секунды.

За это время нить накаливания успевает нагреться и ее сопротивление увеличивается. И уже в рабочем режиме через лампу накаливания 75 (Вт) протекает номинальный ток, равный всего 0,29 (А).

Как подключить Гранит-300 к лампочкам?

Пусковой ток в 14,5 раз превышает номинальный ток лампы.

Ситуация с галогенными лампами аналогичная.

Чтобы увеличить срок службы ламп накаливания и галогенных ламп, можно применить блок защиты, или другими словами, устройство плавного пуска, например, Uniel Upb-200W.

Вот о нем мы сегодня и поговорим более подробно. Кстати, его стоимость в розничном магазине составляет около 150 рублей.

Как подключить Гранит-300 к лампочкам?

Скачки напряжения

Перепады в сети напряжения довольно привычное событие в нашей стране. Как ни странно, но к повышению напряжения выше номинального значения светодиодные лампы относятся достаточно спокойно. Драйверы питания способны легко с ними справиться.

Более опасны для светодиодов падения напряжения, когда за доли секунды ток, проходящий через полупроводниковый слой, падает, а потом возвращается к исходным величинам. Тогда в пространстве p-n перехода может произойти точечный пробой. Драйвер питания способен отсечь избыток тока, но не способен компенсировать его выраженное падение.

Защита светодиодных ламп частично решается установленным перед драйвером высоковольтным конденсатором средней ёмкости, играющим роль сглаживающего фильтра.

Фатальные скачки напряжения

Ситуация, которой я хочу коснуться скорее исключение из правил, тем не менее, такие случаи происходят с завидной регулярностью. Речь идет об ударах молний. Но не в линию электропередачи – такие ситуации как раз безопасны, поскольку из-за мгновенного расплавления проводов, заряд, скорее всего, не дойдёт до конечного потребителя электроэнергии. Опасны удары молний в непосредственной близости от линии электропередачи.

Как подключить Гранит-300 к лампочкам?

Фронт нарастания амплитуды напряжения настолько быстрый, что защитные каскады электроники не успевают справиться и выгорают целые платы. В светодиодной лампочке будут многочисленные пробои кристаллов. Мы отнесли такие скачки напряжения к фатальным, поскольку адекватной защиты от такого форс-мажора нет.

При штатном режиме эксплуатации возникает такое явление как мерцание ламп в выключенном состоянии.

Подробно о мигании включенных ламп мы уже рассматривали в этой статье.

Причины перегорания ламп

Лампы накаливания функционируют согласно принципу термоэлектронной эмиссии. При попадании тока в спираль она нагревается, в результате чего продуцируется свет видимой части спектра. Причем мощность тепловыделения обратной пропорциональна диаметру проводника. Вследствие этого утончившиеся участки спирали накаляются очень быстро, что приводит к потере их прочности. Именно истонченные места являются слабым звеном, где и происходит перегорание.

Как подключить Гранит-300 к лампочкам?

Галогенные лампочки также склонны к перегоранию в результате скачков напряжения. Имеется у таких источников света особенность, присущая только им, — склонность к перегреванию. Чрезмерно разогретая лампочка может перегореть в любой момент.

В защите нуждаются не только лампы накаливания и галогенные светильники, но и светодиодные лампы. На первый взгляд это выглядит странно, ведь у светодиодов отсутствует спираль, и свечение кристалла возникает в результате возбуждения электронов, а не разогревания спирали. Однако в основе принципа действия светодиодов также имеется термоэлектронная эмиссия. По прошествии нескольких лет полупроводниковый участок выгорает и, если присмотреться к ЛЕД-лампе, на ней заметны тусклые кристаллы с пробитым слоем полупроводника.

Почему лампы перегорают?

Все лампы со спиралью накаливания работают по принципу термоэлектронной эмиссии, то есть при прохождении тока спираль раскаляется, излучая свет видимой части спектра. Интенсивность тепловыделения обратно пропорциональна толщине проводника, соответственно истончённые зоны спирали нагреваются значительно сильнее, теряя прочность. На этих участках и происходят разрывы.

Популярные статьи  Активная мощность цепи переменного тока

Как подключить Гранит-300 к лампочкам?

В качестве методов борьбы с этой «болезнью» разработано множество схем плавного розжига спирали, что действительно способно значительно увеличить срок её службы. Все эти схемы относятся к устройствам защиты.

Наряду с устройствами защиты ламп со спиралью накаливания появляются устройства защиты светодиодных ламп. Казалось бы, для чего они нужны, если у светодиодов нет спирали…

Действительно, свечение кристалла светодиода происходит благодаря возбуждению электронов в полупроводниковом слое, а не за счёт раскалённой спирали. Но в основе эффекта лежит тот же эффект термоэлектронной эмиссии. С годами очень тонкий полупроводниковый слой прогорает. Если внимательно присмотреться к светодиодной лампочке через несколько лет её работы, можно заметит отдельные потускневшие или нерабочие кристаллы, у которых произошёл пробой слоя полупроводника.

Существует ряд факторов, способных существенно сократить срок жизни таких устройств. К ним относятся:

  • Скачки напряжения;
  • наведённая пульсация;
  • паразитарная пульсация.

Подключение карболитового старого образца

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

цилиндрический корпус с резьбой

донышко

керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

E27

E14

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.Как подключить Гранит-300 к лампочкам?

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.Как подключить Гранит-300 к лампочкам?

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

1 of 2

Как подключить Гранит-300 к лампочкам?Как подключить Гранит-300 к лампочкам?

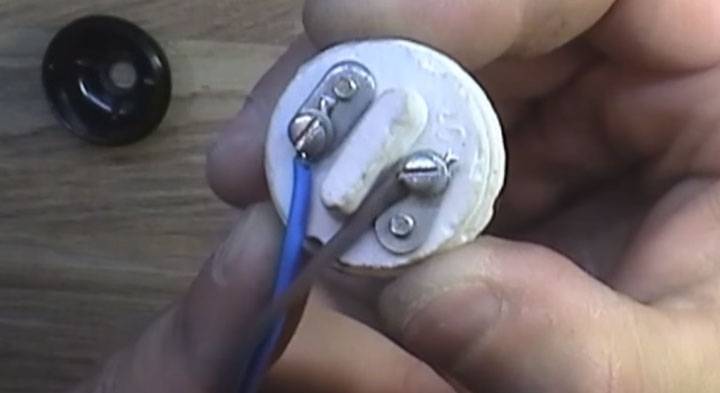

Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.Как подключить Гранит-300 к лампочкам?

Жилки в этом случае предварительно разделяются пополам и скручиваются.Как подключить Гранит-300 к лампочкам?

После чего формируется свободное кольцо вокруг болтика.Как подключить Гранит-300 к лампочкам?

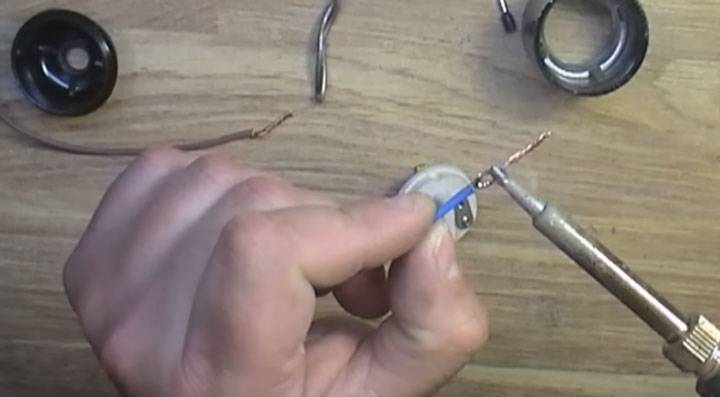

Его то и нужно пропаять с последующим подключением.Как подключить Гранит-300 к лампочкам?

Лишние хвосты после кольца откусываются.Как подключить Гранит-300 к лампочкам?

Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий — время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.

Из чего состоит блок защиты ламп накаливания и галогенных ламп?

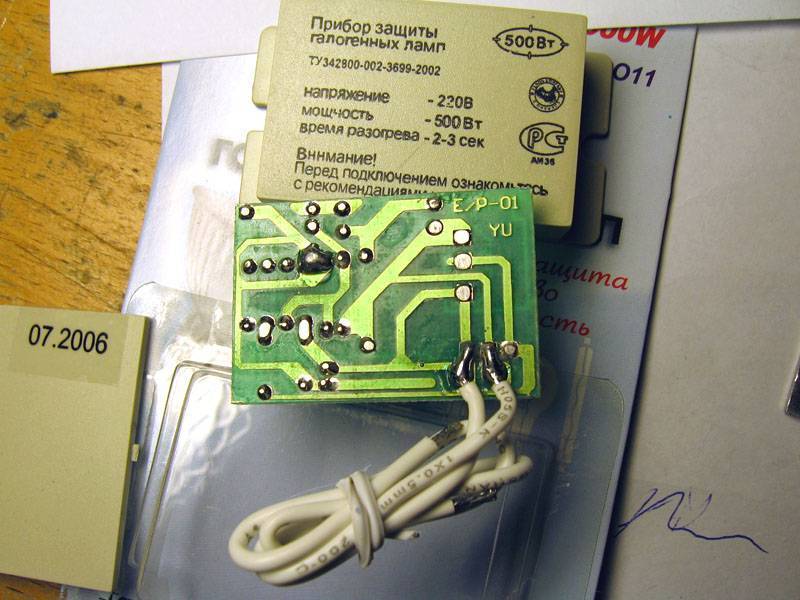

Снимем заднюю крышку блока и достаем печатную плату.

Как подключить Гранит-300 к лампочкам?

Внешний вид электрической схемы, размещенной на печатной плате.

Как подключить Гранит-300 к лампочкам?

Как подключить Гранит-300 к лампочкам?

Вдаваться в подробности схемы не будем. Если вкратце, то на ней расположены: симистор, микросхема для его управления (8 ножек), диоды, конденсаторы и прочие полупроводниковые элементы.

В более мощных блоках симистор расположен на радиаторе для более эффективного охлаждения.

В конце статьи ответим на распространенный вопрос: «Не сгорит ли блок, если на нагрузке (лампе) произойдет короткое замыкание?»

Симисторы выбраны с некоторым запасом по току, поэтому при коротком замыкании должен в первую очередь отключиться автоматический выключатель.

Но встречаются случаи, когда при коротком замыкании на лампе выходит из строя блок (чаще всего в нем сгорает симистор), поэтому в таком случае нужно будет менять блок в целом или производить его ремонт.

Выбор защитного блока

При подборе подходящего устройства плавного пуска рекомендуется учитывать два фактора — мощность и производителя. О мощности блока сказано выше. Что касается брендов, наибольшей известностью обладают такие компании:

  • «Feron» (КНР);
  • «Camelion» (КНР);
  • «Шепро» (Россия);
  • «Гранит 1000», «Гранит 500» (Беларусь);
  • «Композит» (Россия);
  • «Вжик» (совместное производство России и Китая).

Как подключить Гранит-300 к лампочкам?

Самые популярные модели выпускаются компаниями «Feron» и «Гранит». Продукция китайского производителя отличается невысокими ценами. Как и большая часть изделий из Китая, блоки от компании «Feron» считаются не слишком качественными. Для них характерны следующие недостатки:

  • просадки напряжения, что нарушает работу светильника;
  • мигание лампы при подключении и в процессе функционирования;
  • регулярные помехи;
  • среднее качество пайки;
  • экономия на материалах, из которых изготовлен блок.

Продукция белорусской компании считается значительно более качественной. Однако «Гранит» не отличается компактностью, что в некоторых случаях является критически важным недостатком (например, при размещении в подрозетнике выключателя). Также следует отметить стоимость «Гранита» — более высокую, чем у китайских производителей.

Блоки защиты галогенных ламп

Галогенным лампам присуща неприятная особенность – перегорать в момент включения или же ночью. Конечно, и обычным лампам это свойственно, однако не в такой степени. Причем это относится как к лампам на 220 В, так и к низковольтным лампам (12 В), подключенным через понижающий напряжение трансформатор.

Причины выхода из строя галогенных ламп:

  • Температура тела накала у галогенок гораздо выше, чем у простых ламп накаливания
  • Перепады напряжения в сети питания
  • Резкий скачок тока в момент включения.

По последней причине лампы выходят из строя в большинстве случаев. Дело в том, что нить накала до включения лампы имеет комнатную температуру и малое сопротивление. В момент включения буквально за доли секунды температура резким скачком повышается до нескольких тысяч градусов, и столь же резко увеличивается сопротивление. Это приводит к перегреву нити в тонких местах, а, как известно, «где тонко, там и рвется». Образование же тонких мест, в свою очередь, происходит из-за неравномерного выгорания нити, а ночные повышения напряжения в сети усиливают эти процессы.

Популярные статьи  Регулятор оборотов электродвигателя: назначение, принцип работы

Принцип работы и «плюсы» блоков защиты ламп

Добиться увеличения срока службы галогенок можно уменьшением частоты тока (добавив диод) либо же плавным повышением напряжения при включении ламп. Принцип действия блоков защиты галогенных ламп как раз и заключается в плавной, без губительного скачка подаче напряжения на лампы и, соответственно, замедленном (в течение 2-3-х секунд) розжиге спирали накаливания.

Данные устройства позволяют:

  • исключить опасный момент броска тока во время включения, деформацию и разрушение тела накала лампы в результате воздействия пускового тока, следовательно – выход лампы из строя;
  • стабилизировать напряжение на лампах в процессе их работы и предотвратить их частое перегорание из-за сбоев в сети;
  • продлить срок их службы в 6 и более раз.

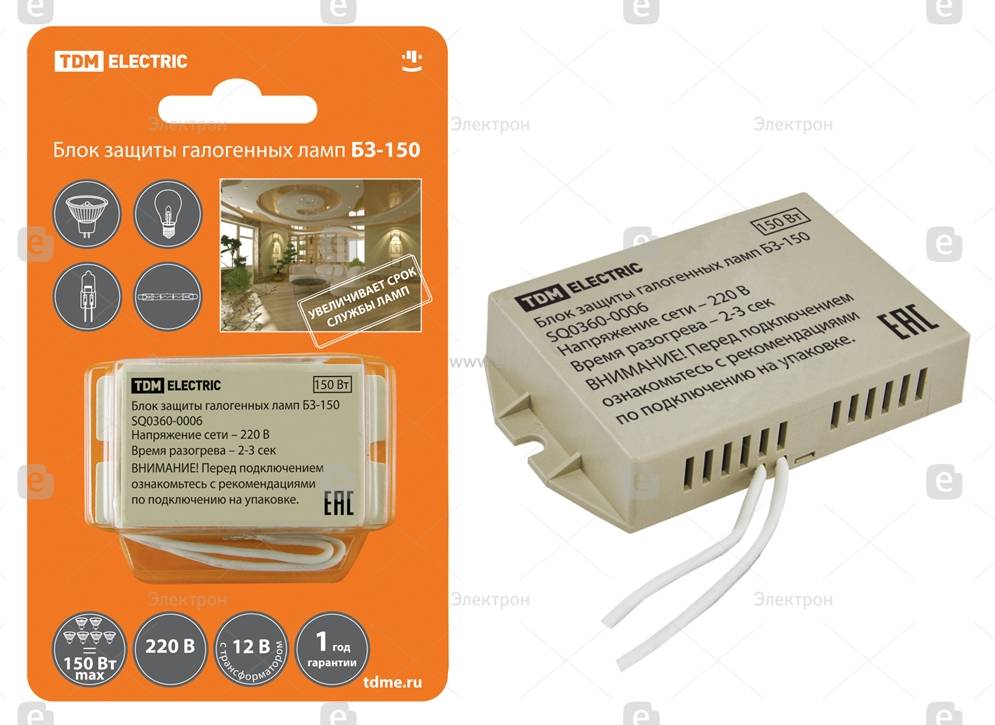

Выбор блока защиты галогенных ламп

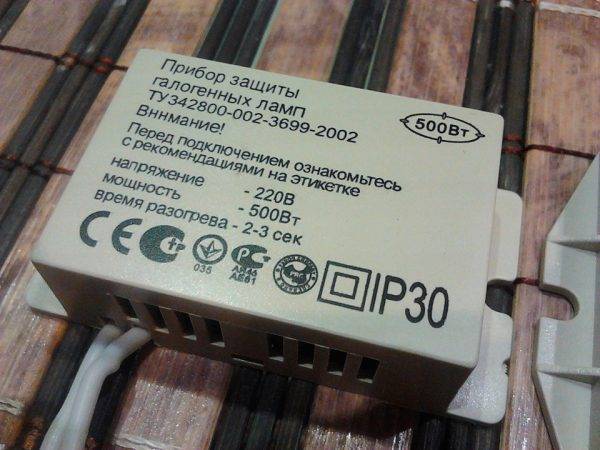

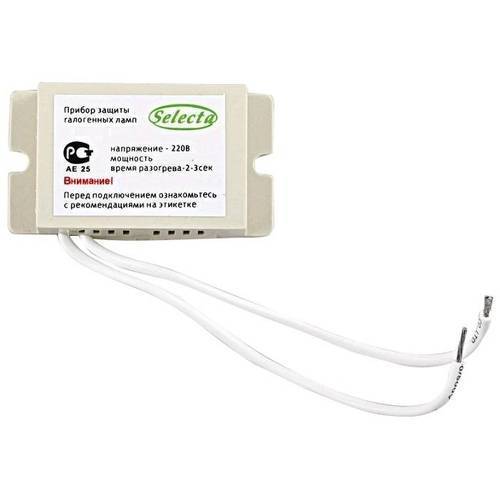

Различными производителями выпускаются блоки защиты ламп (называемые также БЗ, устройства плавного пуска, устройства и приборы защиты) разной допустимой мощности нагрузки – от 150 до 5000 ватт. Чтобы сделать правильный выбор БЗ, следует подсчитать суммарную нагрузку, которая будет к нему подключена: она не должна превышать мощности, на которую рассчитан прибор. Но для надежности лучше брать устройство с более высокой мощностью – с запасом на 30-50%.

Поскольку во всем мире в последнее время усиливается тенденция к использованию безопасного для человека напряжения, все большее распространение получают галогенные лампочки на 12 В. Устройства плавного пуска помимо галогенных и обычных ламп накаливания могут использоваться и с низковольтными лампами. Для понижения входного напряжения 220 В применяется трансформатор

Однако следует обращать внимание на его тип, поскольку для работы с электронными трансформаторами применяются специальные блоки защиты – с 4-мя выводами вместо 2-х

Установка устройства

Рекомендуется последовательное подключение прибора с выключателем в разрыв фазы. Если позволяют габариты блока защиты (а они зависят от мощности, в данном случае – до 300 Вт), то прибор устанавливается в любом доступном месте, которое может быть: подрозетником непосредственно за выключателем, монтажной коробкой, соединителем люстры или встраиваемым светильником. Блоки большей мощности нуждаются в специальном месте для установки, а более 1000 Вт – в стационарном монтаже. Следует знать, что для защиты низковольтных ламп блок необходимо устанавливать перед понижающим трансформатором.

Нюансы установки

  • Чтобы не разбирать потолок в случае выхода из строя электронного блока защиты, лучше установить его в легкодоступном месте
  • По возможности, желательно каждую линию освещения снабдить отдельным автоматическим выключателем для защиты блока от короткого замыкания.

С установленным устройством плавного пуска вы забудете, что такое частая замена галогенных или обычных ламп накаливания. Особенно это актуально в случае нестабильного напряжения, когда галогенные лампочки в системе подсветки выходят из строя чуть ли не по одной в день.

Блок защиты галогенных ламп не только снимет проблему частой замены ламп, но и позволит сэкономить вполне ощутимую сумму денег в связи с уменьшением эксплуатационных расходов на освещение.

Осталось только сделать правильный выбор – и да будет свет!

Читайте далее:

Блок защиты галогенных ламп как подключить

Блок защиты галогенных ламп своими руками

Защита галогенных ламп 220 вольт

Блок защиты для светодиодных ламп 220в

Блок защиты для светодиодных ламп 220в

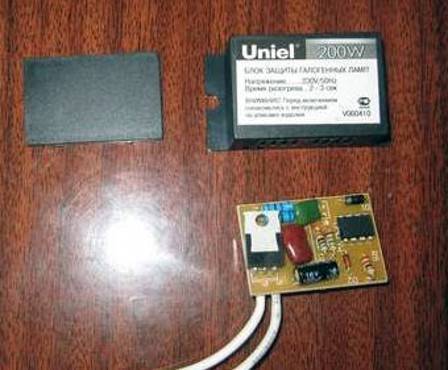

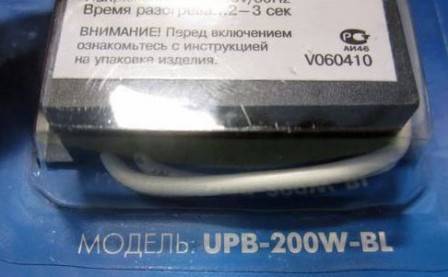

Принцип работы блока защиты ламп Uniel Upb-200W

Принцип работы блока защиты галогенных ламп и ламп накаливания заключается в следующем. Напряжение, подводимое к лампе, в течение 2-3 секунд плавно повышается от 0 до 170 (В).

Все предполагают, что напряжение на лампе в рабочем режиме составляет около 220 (В), но при замере выяснилось, что из-за падения напряжения на блоке, на нагрузку приходит всего 170 (В).

Из-за пониженного напряжения 170 (В) увеличивается срок службы лампы, правда при этом значительно снижается яркость лампы.

Как подключить Гранит-300 к лампочкам?

При уменьшении напряжения лампы всего на 10%, световой поток лампы накаливания уменьшается на целых 45%. А при уменьшении напряжения до 170 (В), яркость лампы уменьшится примерно на 60%.

А лучше вообще перейти на энергосберегающие лампы (КЛЛ, LED), которые имеют явные преимущества перед лампами накаливания и галогенными лампами.

К блоку Uniel Upb-200W можно подключать лампы с суммарной мощностью не более 200 Вт. Рекомендуется придерживаться запаса по мощности на 20-25%.

Например, к этому блоку подключать лампы суммарной мощностью не больше 160 Вт. Так этот блок будет служит дольше.

Как подключить Гранит-300 к лампочкам?

Лучше не перегружать блок защиты ламп, иначе он будет сильно греться и быстро выйдет из строя.

Как подключить Гранит-300 к лампочкам?

Паразитарная пульсация

Паразитарная пульсация светодиодной лампы возникает, когда для её включения используют выключатель с подсветкой. Через светодиод подсветки так же проходит достаточный ток для мигания светодиодов.

Наведённая и паразитарная пульсация – ведущий фактор риска для светодиодного освещения.

Как подключить Гранит-300 к лампочкам?

Блок защиты светодиодных ламп 220в представляет собой шунт с сопротивлением меньше, чем сопротивление светодиодов в лампочке. При возникновении паразитарных наводок они проходят через шунт, минуя лампу.

Одним из примеров таких устройств является вот такой девайс. Для активации защиты достаточно подключить его к клеммам входного напряжения драйвера питания светодиодной лампы. Применение даже такого элементарного способа защиты во много раз продлит срок жизни светодиодному освещению.

Сила тока, требующаяся для работы светодиодов очень мала — микроамперы. Если две линии внутриквартирной проводки находятся в непосредственной близости, а в одной из линий включена мощная нагрузка, электромагнитные волны способны возбуждать ток в проводнике достаточный для свечения светодиода.

Вечные светодиоды такой же миф, как и вечный двигатель. Каждый эпизод включения/выключения на чуть-чуть уменьшает срок его жизни. Никто не измерял такой параметр для светодиодов, но при частоте события пятьдесят раз в секунду (частота пульсации сети 50 Гц) даже очень большие числа — понятие относительное.

Установка и подключение

Монтаж защитного блока обычно осуществляется на потолке, то есть там, где закреплены приборы освещения. Если лампочка не единственная, устройство плавного пуска устанавливают до первого источника света.

Также блоки размещают в монтажных коробах под переключателем света. Однако следует иметь в виду, что для размещения блока в монтажной коробке существует ограничение: максимальная мощность устройства не должна превышать 300 Вт.

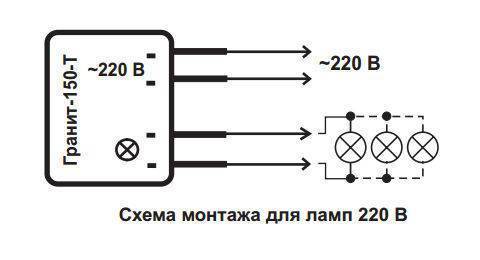

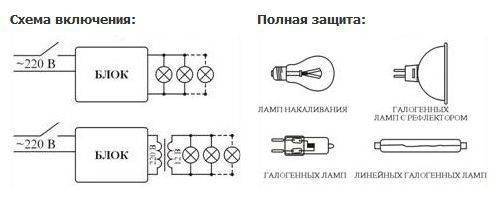

Типичная схема подключения блока показана на рисунке ниже.

Как подключить Гранит-300 к лампочкам?

В случае с переключателем с подсветкой параллельно блоку подключают резистор. Уровень сопротивления для резистора должен находиться в пределах 33–100 кОм, а мощность — не превышать 2 Вт.

Для ламп на 12 вольт также необходим блок защиты. При использовании электромагнитного трансформатора блок ставят в разрыв первичной обмотки. Для электронного трансформатора понадобится специальный блок с четырьмя вводами.

Популярные статьи  Будет ли влиять на напряжение, открытие в общежитии прачечной на 5 стиральных машин?

Уровень мощность блока выбирается исходя из суммарной мощности всех потребителей. При этом необходим некоторый запас мощности, обычно в пределах 50% от номинала всех приборов освещения.

Меры предосторожности

При перегорании лампочки происходит размыкание нити накаливания, что ведет к короткому замыканию. Вследствие этого существует опасность выхода из строя защитного блока. Чтобы не допустить этого, выполняют следующие действия:

Защитное устройство устанавливают на максимально доступном участке (подрозетник или щиток). До потолочного блока добраться будет значительно сложнее.
Устанавливают по выделенному автоматическому выключателю на каждую линию

Номинальный показатель выключателя подбирается с небольшим запасом, поскольку перепады тока при данном варианте подключения не принимаются во внимание.
Не допускается установка защитного блока в помещениях с повышенным уровнем влажности.

Как подключить Гранит-300 к лампочкам?

Преимущества и недостатки

Достоинства данного патрона:

простота разборки и сборки

надежность проверенная временем

контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Место установки блока плавного пуска ламп

Блок защиты галогенных ламп и ламп накаливания можно установить в нескольких местах. Главное, чтобы к нему всегда имелся свободный доступ в случае его замены. Не нужно прятать его за гипсокартонными конструкциями и натяжными потолками.

1. На потолке. Блок можно установить у люстры (светильника) или в ее основании. Этот вариант является более предпочтительным.

2. В распределительной коробке или подрозетнике. Если блок имеет небольшие габаритные размеры, то его можно аккуратно разместить в подрозетнике выключателя или в распределительной коробке.

Размеры блоков напрямую зависят от их номинальной мощности. Блок Uniel Upb-200W имеет небольшие размеры, но в подрозетник трудно засунуть.

Почему первый вариант установки предпочтительней?

Потому, что блок должен иметь не только свободный доступ для его замены или ремонта, но и иметь приток воздуха для естественного охлаждения элементов схемы (конвекция воздуха). Для этого на его корпусе имеются специальные прорези-отверстия.

Принцип работы блока

Блок защиты запускается последовательно с прибором освещения и ограниченно пропускает электричество. Увеличение тока осуществляется постепенно — в течение 1–2 секунд. Без блока ток поступает мгновенно, что часто приводит к перегоранию лампы.

Устройство блока простейшее. Для его функционирования не имеют значения вход-выход, фаза-земля, а также полярность. Устройство следует подключать в последовательном режиме с выключателем, установленным в разрыв фазы.

Как подключить Гранит-300 к лампочкам?

Прибор плавного включения позволяет:

  1. Избежать негативного влияния перепадов напряжения при подключении светильника.
  2. Стабилизировать ток в лампочках после воздействия на них пускового электричества.
  3. Продлить срок службы источника света.

Паразитарная пульсация

Паразитарная пульсация светодиодной лампы возникает, когда для её включения используют выключатель с подсветкой. Через светодиод подсветки так же проходит достаточный ток для мигания светодиодов.

Наведённая и паразитарная пульсация – ведущий фактор риска для светодиодного освещения.

Как подключить Гранит-300 к лампочкам?

Блок защиты светодиодных ламп 220в представляет собой шунт с сопротивлением меньше, чем сопротивление светодиодов в лампочке. При возникновении паразитарных наводок они проходят через шунт, минуя лампу.

Одним из примеров таких устройств является вот такой девайс. Для активации защиты достаточно подключить его к клеммам входного напряжения драйвера питания светодиодной лампы. Применение даже такого элементарного способа защиты во много раз продлит срок жизни светодиодному освещению.

Соединение проводов в керамическом патроне

Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

После чего затянуть винт с максимальным усилием.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
