1.7.119

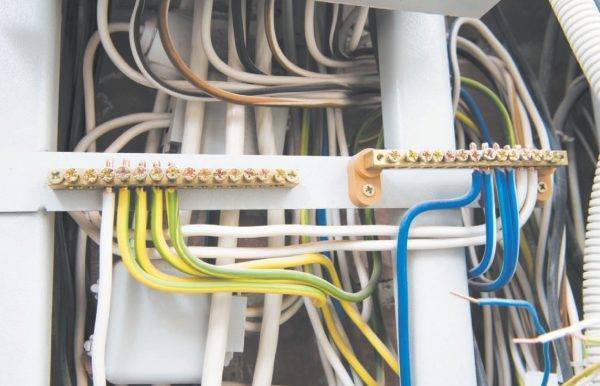

Главная заземляющая шина может быть выполнена
внутри вводного устройства электроустановки напряжением до 1 кВ или отдельно от
него.

Внутри вводного устройства в качестве главной заземляющей
шины следует использовать шину PE.

При отдельной установке главная заземляющая шина должна
быть расположена в доступном, удобном для обслуживания месте вблизи вводного
устройства.

Сечение отдельно установленной главной заземляющей шины должно
быть не менее сечения PE (PEN)-проводника питающей
линии.

Главная заземляющая шина должна быть, как правило, медной.
Допускается применение главной заземляющей шины из стали. Применение
алюминиевых шин не допускается.

В конструкции шины должна быть предусмотрена возможность
индивидуального отсоединения присоединенных к ней проводников. Отсоединение
должно быть возможно только с использованием инструмента.

В местах, доступных только квалифицированному персоналу
(например, щитовых помещениях жилых домов), главную заземляющую шину следует
устанавливать открыто. В местах, доступных посторонним лицам (например,
подъездах или подвалах домов), она должна иметь защитную оболочку — шкаф или
ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен
быть нанесен знак .

Наиболее частые ошибки при разделении PEN-проводника

Выполняя разделение PEN-проводника самостоятельно необходимо неукоснительно соблюдать правильную последовательность данного процесса. Добиваться максимально надёжного контакта всех соединений, использовать качественные электротехнические материалы и иметь под рукой надёжный инструмент, который сэкономит время.

Наиболее частой ошибкой можно назвать подключение входного ноля к шине, которая будет выполнять роль заземления. В ПУЭ имеется соответствующий пункт, указывающий, что входной ноль должен быть подключён к нулевой шине, а не к защитной

Поэтому после работ следует обратить внимание на подключение и ещё раз всё проверить

В качестве перемычки очень часто используют любой попавший под руку материал, не обращая внимания на его качество. Такая ошибка в скором времени приведёт к возгоранию и необходимости монтажа нового электрического щитка. Не следует экономить на таких важных вопросах как электричество в доме или квартире.

Использование некачественной изолирующей ленты также может быть опасно. При кратковременных нагрузках выше номинальных значений, такая изолента может оплавиться и контакт останется открытым. Что уже является нарушением техники электробезопасности и увеличивает шансы возникновения короткого замыкания. При любых электротехнических работах лучше всего использовать термоусадочную трубку.

При работах с квартирными щитками часто встречается большое количество скруток. Такой способ соединения уже устарел, он даёт некачественный контакт, который, как и использование алюминия с медью, может привести к пожару. Сейчас существуют специальные гидравлические прессы, позволяющие соединить провода с помощью гильз. Стоимость таких изделий высокая, но достигается максимальное качество соединения. При отсутствии подобного инструмента лучше всего применять болтовые соединения с несколькими шайбами.

1.7.104

Сопротивление заземляющего устройства,
используемого для защитного заземления открытых проводящих частей, в системе  должно соответствовать
условию:

,

где  — сопротивление заземляющего устройства,
Ом;

 — напряжение прикосновения, значение которого принимается
равным 50 В (см. также 1.7.53);

 — полный ток замыкания на землю, А.

Как правило, не требуется принимать значение сопротивления
заземляющего устройства менее 4 Ом. Допускается сопротивление заземляющего
устройства до 10 Ом, если соблюдено приведенное выше условие, а мощность
генераторов или трансформаторов не превышает 100 кВ·А, в том числе суммарная
мощность генераторов или трансформаторов, работающих параллельно.

Виды систем искусственного заземления

В классификации систем заземления есть естественные и искусственные типы заземления.

Системы заземления искусственного типа:

  • TN-S;
  • TN-C;
  • TNC-S;
  • TT;
  • IT.

Виды заземления — расшифровка названия:

  • T — заземление;
  • N — подсоединение проводника к нейтрали;
  • I -изолирование;
  • C — объединение опций функционального и нулевого провода защитного типа;
  • S — раздельное использование проводов.

Многих людей интересует вопрос о том, что называют рабочим заземлением. По-другому его называют функциональным. Ответ на данный вопрос даёт пункт 1.7.30 ПУЭ. Это заземлерие точек токоведущих частей электрической установки. Применяется для обеспечения функционирования электрических приборов или установок, а не в защитных целях.

Также многих волнует вопрос о том, а что такое защитное заземление. Это процесс заземления устройств с целью обеспечения электробезопасности.

Watch this video on YouTube

Технические особенности

В данной системе, где используется общая средняя точка, помимо межфазного присутствует и фазное напряжение. Последнее образуется между рабочим нулем и линейными проводами. Наглядно отличие первого от второго продемонстрировано ниже.

Разница между фазным и линейным напряжением

Разность потенциалов UF1, UF2 и UF3 принято называть фазными, а величины UL1, UL2 и UL3 – линейными или межфазными. Характерно, что UL превышает UF примерно в 1,72 раза.

В идеально сбалансированной сети трехфазного электрического тока должны выполняться поддерживаться следующие соотношения:

UF1= UF2=UF3;

UL1=UL2=UL3.

На практике добиться такого результата невозможно по ряду причин, например из-за неравномерной нагрузки, токов утечки, плохой изоляции фазных проводников и т.д. Когда нейтраль заземлена, дисбаланс линейных и фазных характеристик энергосистемы существенно снижается, то есть, рабочий ноль позволяет выравнивать потенциалы.

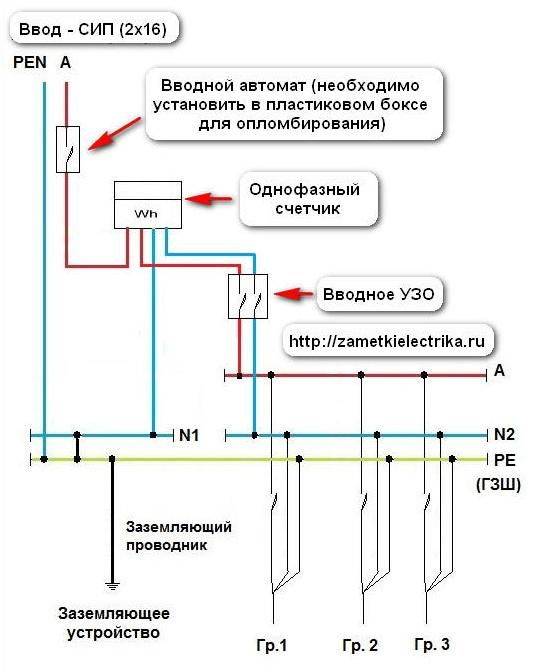

Подключение PEN проводника в частном доме

В частном доме, коттедже достаточно просто организовать систему заземления, но появляется необходимость в защите фаз от перенапряжения и молниезащите. В этом случае необходимо «пожарное» и селективное устройство защитного отключения. Расщепление нулевого проводника PEN не является проблемой и должно выполняться повсеместно.

Популярные статьи  Автоматические терморегуляторы для радиаторов данфосс, овентроп

Представители энергонадзора могут потребовать, чтобы разделение PEN проводника осуществлялось после счетчика учета электроэнергии. Делается это для предотвращения воровства электроэнергии. Такое подключение допустимо, но правильно будет выполнить разделение до счетчика, так будет надежнее. Смотрим видео профессионала:

Требования ПУЭ дают исчерпывающие рекомендации по вопросу разделения PEN проводника независимо от места и способа подключения, изучайте и применяйте. Удачи в делах!

Есть чем дополнить материал? ОСТАВЬ КОММЕНТАРИЙ

Для чего нужно заземление Видео

Чтобы разобраться в том, зачем нужно заземление в доме – придется ознакомиться с его основным назначением. Как уже отмечалось в ранее представленном разделе, заземление служит для защиты человека от опасного потенциала, случайно оказавшегося на корпусе действующего оборудования. С порядком его работы и назначением проще всего ознакомиться на многочисленных примерах, представленных на видеороликах.

Что такое заземление?

Зачем нужен контур заземления

В заключение отметим, что понимание назначения заземления поможет сберечь здоровье работающих с электрооборудованием людей.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла61Не помогла3

Расчет заземления для частного дома: формулы и примеры

Расчеты заземления для частного дома основываются на формулах расчета сопротивления растеканию тока для электродов. Примеры будут показаны ниже.

Сопротивление грунта

При одиночном стержне применяется формула:

где ρ экв — эквивалентное удельное сопротивления однослойного грунта (выбирается по таблице 1 для конкретной почвы);

  • L — длина электрода (м);
  • d — диаметр электрода (м);
  • T — расстояние от середины электрода до поверхности земли (м).

Таблица 1

Размеры и расстояния для заземляющих электродов

Количество электродов в контуре можно рассчитать по формуле, где:

Rн — максимально допустимое общее сопротивление контура (для сети 127-220 В – 60 Ом, для 380 В – 15 Ом), Ψ — климатический коэффициент (определяется по таблице 2).

Таблица 2

Размеры электродов выбираются с учетом реальных условий и рекомендаций:

  • труба — минимальная толщина стенок 3 мм, диаметр – по наличию материала;
  • стальной пруток — диаметр не менее 14 мм;
  • уголок — толщина стенки 4 мм, размер – по наличию материала;
  • полоса для увязки электродов — ширина – не менее 10 мм, толщина — более 3 мм.

Глубина заглубления (длина электродов) выбирается из условия – минимум на 15-20 см ниже уровня промерзания. Минимальная длина – 1,5 м. Шаг установки штырей составляет 1-2 длины электрода, а минимальное расстояние составляет 2 м.

Требования по сечению

В ГОСТ Р 50571.5.52-2011 , изложены требования к линейным проводникам. В таблице 52.2 данного стандарта установлены минимальные сечения фазных проводников в цепях переменного тока и полюсных проводников в цепях постоянного тока:

Таблица 52.2 ГОСТ Р 50571.5.52-2011

Тип электропроводки
Назначение цепи
Проводник

Материал
Сечение, мм2

Стационарные электроустановки
Кабели и изолированные проводники
Силовые и осветительные цепи
Медь
1,5

Алюминий
В соответствии с МЭК 60228 (10) (см. примечание 1)

Цепи сигнализации и управления
Медь
0,5 (см. примечание 2)

Неизолированные проводники
Силовые цепи
Медь
10

Алюминий
16

Цепи сигнализации и управления
Медь
4

Соединения с гибкими изолированными проводниками и кабелями
Для специального применения
Медь
По нормам и требованиям соответствующих стандартов

Для любого другого применения
0,75 (см. примечание 3)

В цепях сверхнизкого напряжения для специального применения
0,75

Примечания

1. Оконцеватели, применяемые для оконцевания алюминиевых проводников, должны быть испытаны и предназначены для этой цели.

2. Для цепей сигнализации и управления, предназначаемых для электронного оборудования, минимально допустимый размер сечения проводников 0,1 мм2.

3. Примечание 2 относится также и к многожильным гибким кабелям, имеющим семь и более жил.

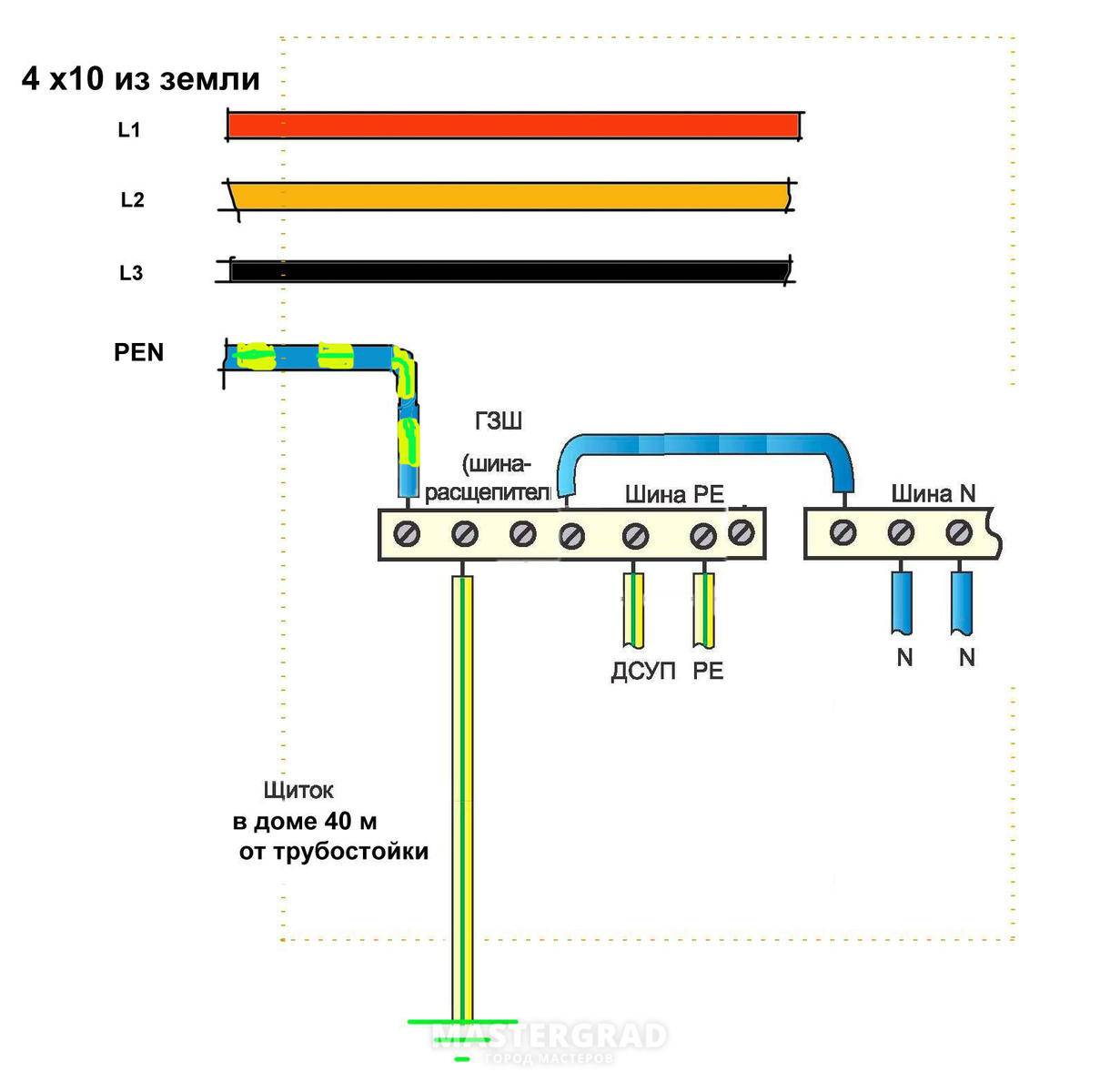

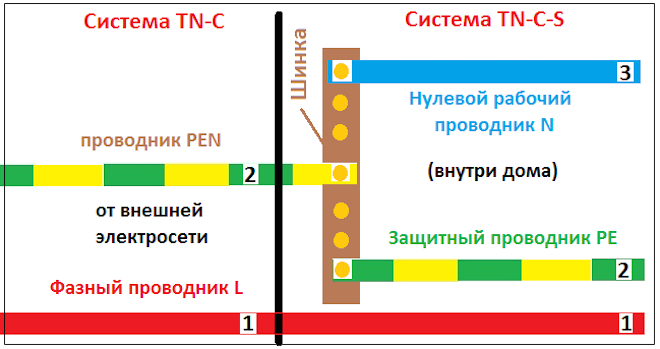

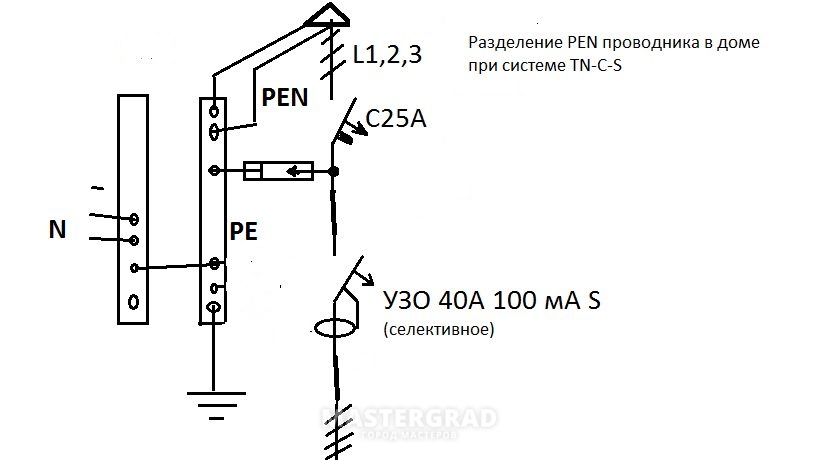

Разделение PEN-проводника

ПУЭ гласит: место разделения PEN-проводника должно иметь соответствующие распределительные элементы (шины). Не допускается пересечение рабочего и защитного нолей. Основной PEN-проводник подключается к месту, которые впоследствии будет смонтировано как PE проводник.

Заземленный линейный проводник (LE): что это такое, определение, примеры, требования

Такое объяснение достаточно путанное, но ответ достаточно просто: после разделения приходящего PEN-проводник на PE и N проводники, его нельзя соединять заново. Процесс монтажа ещё проще: достаточно смонтировать 2 шины и соединить их между собой перемычкой. Для того, чтобы при эксплуатации не возникали ошибки, шины следует промаркировать. Нулевая рабочая шина помечается стандартным синими цветом, а на шине заземления ставится соответствующее обозначение.

Перемычкой может стать или провод сечением не менее 10 см², или пластина, выполненная из того же материала что и шины. При этом между шиной рабочего ноля и корпуса щитка должен быть установлен изолятор. Шину заземления допускается крепить непосредственно к щитку.

Заземленный линейный проводник (LE): что это такое, определение, примеры, требования

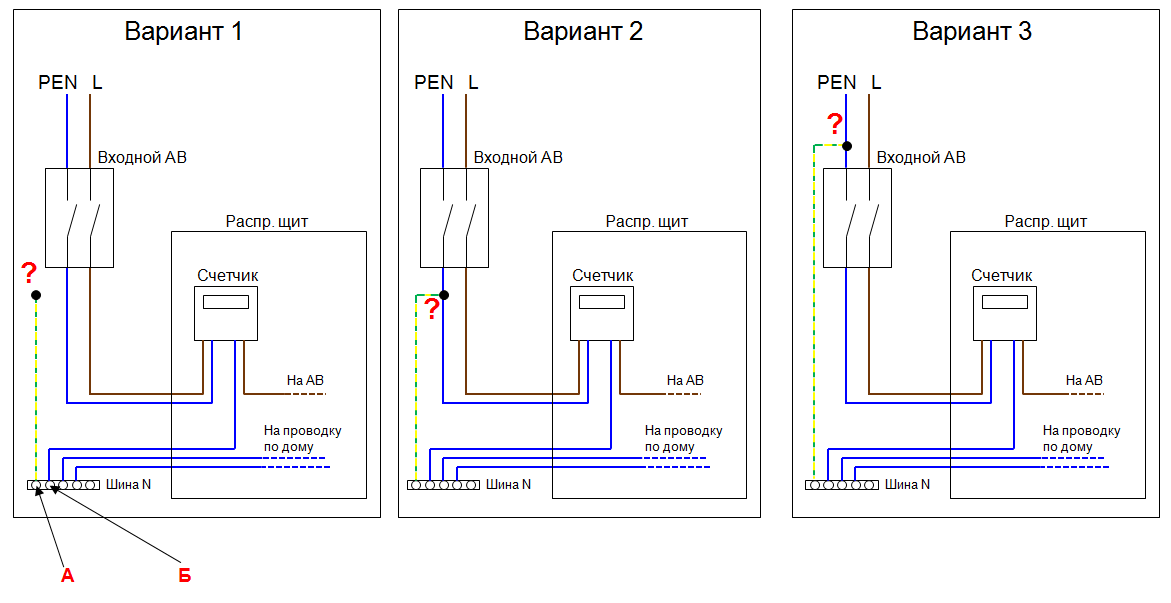

После такого монтажа, согласно ПУЭ, следует произвести повторное заземление защитной шины. Для этого в правилах предлагают использовать естественные заземлители. После проведения работ, следует проверить сопротивление смонтированного заземляющего устройства и подключить к шине.

Системы с изолированной нейтралью

В ходе передачи и распределения электрического тока на потребителей применяется трехфазная система. Это дает возможность обеспечить симметричность и равномерное распределение нагрузки по току.

Такое устройство создает режим, предусматривающий использование трансформаторной будки и генераторов. Их нейтральные точки не оснащены контуром заземления.

Изолированный тип нейтрали применяется в схеме питания при соединении вторичных обмоток трансформаторных установок по схеме треугольника и при отсутствии питания во время аварийный ситуаций. Такая сеть представляет собой замещающую цепь.

Изолированная нейтраль способствует пробиванию изоляционного покрытия при коротком замыкании и возникновению короткого замыкания на других фазах.

Популярные статьи  Как сделать светодиодную лампу своими руками?

Watch this video on YouTube

Система IT

Система IT с напряжением до 1000 В обеспечивает заземление через высокий уровень сопротивления и оснащена нейтралью источника питания.

Все внешние элементы электроустановки, которые выполнены из материалов, проводящих ток, заземляются. Среди преимуществ можно выделить невысокие показатели утечки тока во время однофазного КЗ электрической сети. Установка с таким механизмом может функционировать долгое время даже при аварийных ситуациях. Между потенциалами отсутствует разность.

Недостаток: защита от тока не срабатывает при замыкании на землю. Во время работы в режиме однофазного КЗ возрастает вероятность поражения током при прикосновении ко второй фазе установки.

Что такое короткое замыкание по-простому?

Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

УЗИП — что это такое, описание и схемы подключения в частном доме

Как правильно сделать контур заземления в частном доме — расчёт схемы и монтаж

Схема подключения УЗО и автоматов в щитке

Чем отличается УЗО от дифавтомата

5.3 Применение двухцветных комбинаций

5.3.1 Разрешенные цвета

Комбинации любых двух цветов, включенных в перечень 5.1, разрешены в том случае, если нет риска путаницы.

Чтобы избежать такой путаницы, зеленый и желтый цвета запрещено использовать в цветовых комбинациях иных, чем комбинация желто-зеленого цвета. Применение комбинации желтого и зеленого цветов
предназначено только для целей 5.3.2 — 5.3.6.

5.3.2 Защитные проводники

Защитные проводники должны быть идентифицированы посредством двухцветной желто-зеленой комбинации.

Примечание 1
— Для однозначной идентификации определенного защитного проводника может потребоваться дополнительная маркировка.

Примечание 2
— Для PEN-, PEL- и РЕМ-проводников требуется дополнительная цветовая маркировка.

Комбинация желтого и зеленого цветов предназначена только для идентификации защитного
проводника.

Желто-зеленая цветовая комбинация должна быть такой, чтобы на любых 15 мм длины проводника, где применяют цветовое обозначение, один из этих цветов покрывал не менее 30 % и не более 70 % поверхности проводника, а другой цвет покрывал остаток этой поверхности.

Если неизолированные проводники, используемые в качестве защитных проводников, поставляют с окраской, они должны быть окрашены в желто-зеленый цвет или по всей длине каждого проводника, или в каждом отсеке или блоке, или в каждом доступном месте. Если для цветовой идентификации используют липкую ленту, то должна быть применена только двухцветная желто-зеленаялента.

Примечание
3 — В тех случаях,
когда защитный проводник может быть легко идентифицирован посредством его формы,
конструкции или положения,
например концентрическая жила,
допускается не выполнять цветовое обозначение по всей его длине,
однако концы или доступные места должны быть идентифицированы графическим
символом  или желто-зеленой двухцветной комбинацией,
или буквенно-цифровым обозначением «РЕ».

Примечание
4 — Если сторонние проводящие части используют в качестве защитного проводника,
то допускается не выполнять их идентификацию цветами.

5.3.3 PEN-проводники

PEN-проводники, когда они изолированы, должны быть маркированы посредством одного из следующих способов:

желто-зеленым цветом по всей их длине и, кроме того, метками синего цвета на их концах и в точках
соединений
;

синим цветом по всей их длине и, кроме того, метками желто-зеленого цвета на их концах и в точках
соединений
.

ПримечаниеДополнительныесиниеметкиможноненаноситьнаконцыPENпроводников внутриэлектрическогооборудования,
еслисоответствующеетребованиеимеетсявстандартена это электрооборудование.

5.3.4 PEL-проводники

PEL-проводники, когда они изолированы, должны быть маркированы желто-зеленым цветом по всей их длине и, кроме того, метками синего цвета на их концах и в точках соединений.

Если возможна путаница с PEN- или РЕМ-проводником, на концах PEL-проводника и в точках соединенийдолжно быть указано буквенно-цифровое обозначение согласно 6.2.4.

ПримечаниеДополнительныесиниеметкиможноненаноситьнаконцыPELпроводников внутриэлектрическогооборудования,
еслисоответствующеетребованиеимеетсявстандартенаэто электрооборудование

5.3.5 PEM-проводники

PEM-проводники, когда они изолированы, должны быть маркированы желто-зеленым цветом по всей их длине и, кроме того, метками синего цвета на их концах и в точках соединений.

Если возможна путаница с PEN- или PEL-проводником, на концах PEM-проводника и в точках соединенийдолжно быть указано буквенно-цифровое обозначение согласно 6.2.5.

Примечание- ДополнительныесиниеметкиможноненаноситьнаконцыРЕМпроводников внутриэлектрическогооборудования,
еслисоответствующеетребованиеимеетсявстандартенаэто электрооборудование.

5.3.6 Защитные проводники уравнивания потенциалов

Защитные проводники уравнивания потенциалов должны быть идентифицированы посредством желто-зеленой двухцветной комбинации, которая определена в 5.3.2.

6
Идентификация посредством буквенно-цифровых обозначений

Что такое нейтраль?

Нейтраль — это нулевой защитный проводник, который соединяет между собой нейтрали электроустановок в трехфазных сетях электрического тока. Сфера использования — зануление электроустановок.

Понижающая подстанция, где находится трансформаторная установка, оснащена своим контуром заземления. Этот контур состоит из стальной шины и прутов, закопанных специальным образом в землю. К источникам потребления в электрощиток от подстанции проложен кабель, имеющий 4 жилы. Когда потребителю электроэнергии нужно питание от цепи трехфазного типа, то все 4 жилы должны быть подключены. Когда к жилам подключается разная нагрузка, в системе происходит смещение нейтрали, чтобы предотвратить это смещение, используется нулевой проводник. Он помогает симметрично распределить нагрузку на все фазы.

Общие требования к проводам заземления

Любой провод заземления должен снижать потенциал на электрооборудовании до близкого к нулю показателя. У него должна быть возможность пропускать такой же ток, значение которого в установке равно значению тока в коротком замыкании.

Популярные статьи  API EPLAN P8: применение в проектировании на примере модуля TrassaDKC

В связи с этим необходимо обратить внимание на следующие требования:

  1. Сечение проводников заземления не должно быть больше, чем у фазных проводников. Последние должны обеспечивать постоянное протекание тока, защита находится в работе не более двух-трех секунд.
  2. Все кабели должны иметь сечение и маркировки по ГОСТу.
  3. Отдельный расчет показателя проводника заземления возможен. Следует применить формулу, содержащую ток короткого замыкания, способ укладки кабеля, тип проводника.
  4. Нулевой провод, как правило, обозначают голубым цветом, заземление — желтым.
  5. Качество заземления рассчитывают по измерению сопротивления. Как правило, параметр должен составить не больше 4 Ом. Число зависит от сопротивления только внутри проводника.
  6. Наиболее качественного заземления можно добиться при использовании винтовых зажимов. Не рекомендуется делать нулевые проводники и заземление длиннее стандарта длины.
  7. У медного провода для заземления минимальное сечение составит 4 квадратных миллиметров без защиты от повреждений и не менее 2,5 — при ее наличии.

Заземленный линейный проводник (LE): что это такое, определение, примеры, требования

Конструкция контура

Составные части

Уже упоминавшееся ранее сопротивление заземления (Rз) контура – основной параметр, контролируемый на всех этапах его эксплуатации и определяющий эффективность его применения. Эта величина должна быть настолько малой, чтобы обеспечить свободный путь аварийному току, стремящемуся стечь в землю.

Обратите внимание! Важнейшим фактором, оказывающим решающее влияние на величину сопротивления заземления, является качество и состояние грунта в месте обустройства ЗУ. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:

Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:

  • В её составе необходимо предусмотреть набор металлических прутьев или штырей длиной не менее 2-х метров и диаметром от 10-ти до 25-ти миллиметров;
  • Они соединяются между собой (обязательно на сварку) пластинами из того же металла в конструкцию определённой формы, образуя так называемый «заземлитель»;
  • Кроме того, в комплект устройства входит подводящая медная шина (её ещё называют электротехнической) с сечением, определяемым типом защищаемого оборудования и величиной токов стекания (смотрите таблицу на рисунке ниже).

Эти составляющие устройства необходимы для соединения элементов защищаемого оборудования со спуском (медной шиной).

Различие по месту устройства

Согласно положениям ПУЭ, защитный контур может иметь как наружное, так и внутреннее исполнение, причём к каждому из них предъявляются особые требования. Последними устанавливается не только допустимое сопротивление контура заземления, но и оговариваются условия измерения этого параметра в каждом частном случае (снаружи и внутри объекта).

При разделении систем заземления по их местонахождению следует помнить о том, что лишь для наружных конструкций корректен вопрос о том, как нормируется сопротивление заземлителя, поскольку внутри помещения он обычно отсутствует. Для внутренних конструкций характерна разводка по всему периметру помещений электротехнических шин, к которым посредством гибких медных проводников подсоединяются заземляемые части оборудования и приборов.

Для элементов конструкций, заземлённых снаружи объекта, вводится понятие сопротивления повторного заземления, появившееся вследствие особенной организации защиты на подстанции. Дело в том, что при формировании нулевого защитного или совмещённого с ним рабочего проводника на питающей станции нейтральная точка оборудования (понижающего трансформатора, в частности) уже заземляется один раз.

Поэтому когда на ответном конце того же провода (обычно это PEN или PE шина, выводимая непосредственно на щиток потребителя) делается ещё одно местное заземление, его с полным основанием можно назвать повторным. Организация этого вида защиты показана на рисунке ниже.

Важно! Наличие местного или повторного заземления позволяет подстраховаться на случай повреждения защитного нулевого провода PEN (PE – в системе электропитания TN-C-S). Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля». Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля»

Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля».

1.7.102

На концах ВЛ или ответвлений от них длиной более
200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной
меры при косвенном прикосновении применено автоматическое отключение питания,
должны быть выполнены повторные заземления PEN-проводника. При этом в первую очередь
следует использовать естественные заземлители, например, подземные части опор,
а также заземляющие устройства, предназначенные для грозовых перенапряжений
(см. гл.2.4).

Указанные повторные заземления выполняются, если более
частые заземления по условиям защиты от грозовых перенапряжений не требуются.

Повторные заземления PEN-проводника в сетях постоянного тока должны
быть выполнены при помощи отдельных искусственных заземлителей, которые не
должны иметь металлических соединений с подземными трубопроводами.

Заземляющие проводники для повторных заземлений PEN-проводника должны иметь
размеры не менее приведенных в табл.1.7.4.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
