— 2 —
РЭВ-201-1                                                                                                       НОВАТЕК-ЭЛЕКТРО

ЗАПРЕЩАЕТСЯ САМОСТОЯТЕЛЬНО ОТКРЫВАТЬ И РЕМОНТИРОВАТЬ УСТРОЙСТВО.
Компоненты устройства могут находиться под напряжением сети.

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ УСТРОЙСТВА С МЕХАНИЧЕСКИМИ
ПОВРЕЖДЕНИЯМИ КОРПУСА.

         ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ УСТРОЙСТВА В УСЛОВИЯХ ВЫСОКОЙ ВЛАЖНОСТИ.
        При соблюдении правил эксплуатации устройство безопасно для использования.
ВНИМАНИЕ!
 УСТРОЙСТВО НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ОТКЛЮЧЕНИЯ НАГРУЗКИ ПРИ
КОРОТКИХ ЗАМЫКАНИЯХ. ПОЭТОМУ УСТРОЙСТВО ДОЛЖНО
ЭКСПЛУАТИРОВАТЬСЯ В ЭЛЕКТРИЧЕСКОЙ СЕТИ, ЗАЩИЩЕННОЙ
АВТОМАТИЧЕСКИМ ВЫКЛЮЧАТЕЛЕМ (ПРЕДОХРАНИТЕЛЕМ) С ТОКОМ
ОТКЛЮЧЕНИЯ НЕ БОЛЕЕ 6,3 А КЛАССА В.
1 НАЗНАЧЕНИЕ

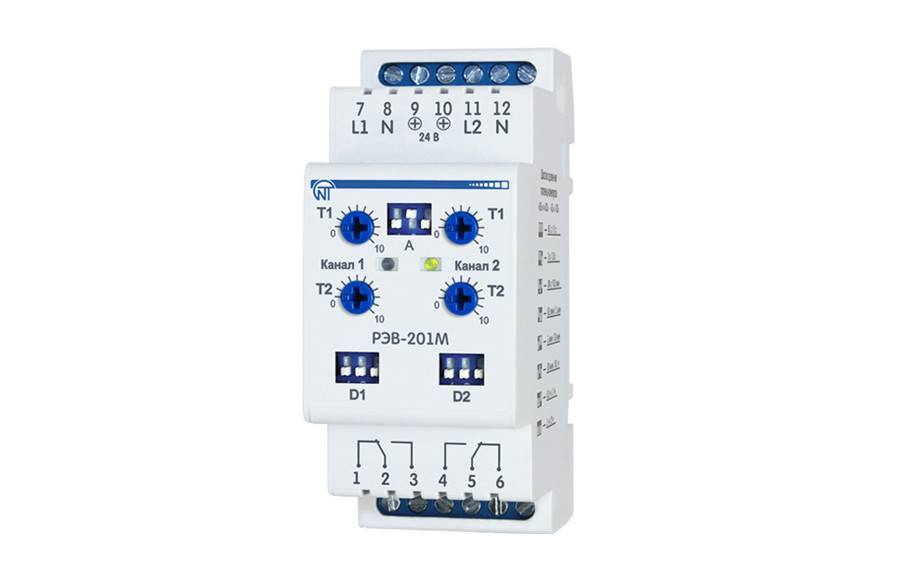

Реле времени электронное двухканальное РЭВ-201-1(с задержкой на включение) является одной
из  модификаций  стандартного  реле  времени  РЭВ-201.  Предназначено  для  коммутации  электри-
ческих цепей переменного тока 220 В/50 Гц и постоянного тока 24 — 100 В с регулируемой задержкой
времени включения от 0 до 1400 секунд (от 0 до 20 мин и от 0 до 200 с). Каждый канал является
самостоятельным  реле  времени.  Выдержка  времени  каждого  канала  начинает  отсчитываться  от
момента подачи питания на канал. Реле РЭВ-201-1 позволяет обеспечить два режима работы:

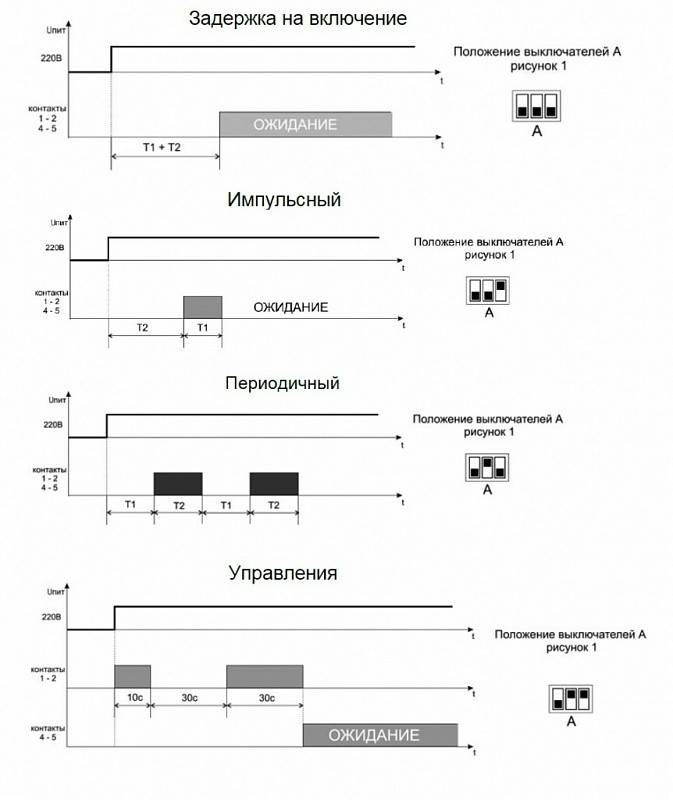

Режим  1.  Независимая  работа  каналов.  На  каждый  канал  подается  разновременно

независимое питание. Выдержка времени отсчитывается от момента подачи питания на каждый

канал (режим двух реле);

Режим 2. Параллельная работа каналов. На каждый канал одновременно подается одно и то

же питание. Отсчет времени по обоим каналам начинается одновременно. Время срабатывания

соответствует  выставленным  с  помощью  регулировок  задержкам  для  каждого  канала  (режим
одного реле с двумя разными выдержками).

ВНИМАНИЕ!  ПРИ  РАБОТЕ  В    «РЕЖИМЕ  1»  ПИТАНИЕ  КАНАЛОВ  ДОЛЖНО  ИМЕТЬ  ОБЩИЙ
НОЛЬ.
2 ОБЩИЕ ПОЛОЖЕНИЯ

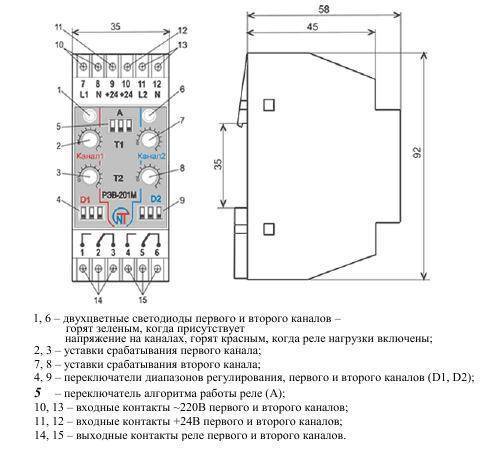

Отсчет времени по каждому каналу начинается с момента подачи питания на контакты «

L1-N»,
(канал  1);  «

L2-N»,  (канал  2).  Временная  задержка  выставляется  ручками  потенциометров.  Каждый

  • канал имеет две регулировки: грубая — от 0 до 20 мин и точная — от 0 до 200 с. Задержка срабатывания
  • канала определяется суммой задержек, выставленных двумя потенциометрами. При задержке от 0 до
  • 20  мин,  потенциометр  0-200  устанавливается  в  положение  0,  а  задержка  выставляется
  • потенциометром  0-20.  Задержку  более  20  мин  выставляют  обоими  потенциометрами,  суммируя
  • выставленные на них значения.
  • При  появлении  питания  на  канале  загорается  зеленый  светодиод  этого  канала,  начинается
  • отсчет  времени.  По  окончании  времени  задержки  срабатывает  реле  и  загорается  красный
  • светодиод.
  • Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту:
  • 1-2 и 4-5 – размыкающие2-3 и 5-6 – замыкающие;
  • 1-2-3» — канал 1, «4-5-6» — канал 2 (обе группы — перекидные).
  • 3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Номинальное напряжение питания, В
  • 220
  • Нижний порог напряжения питания, запускающий реле, В
  • 170
  • Максимально допустимое напряжение питания, В
  • 300
  • Гармонический состав (несинусоидальность) напряжения питания
  • ГОСТ 13109-97
  • Первоначальная фиксированная выдержка времени при напряжении
  • питания 220 В, с, не более
  • 0,5
  • Точность удержания временной уставки, %, не менее
  • 1,5
  • Точность выставления уставки (точность шкалы), %, не менее
  • Диапазон регулирования, с
  • 0 — 1400
  • Регулировка выдержки времени
  • плавная
  • Количество делений шкал потенциометров
  • 10
