Как подключить плавный пуск на электропилу?

Установка трехпроводного устройства плавного пуска

Как подключить плавный пуск на электропилу?

Мне кажется, но весь мощный инструмент, особенно подобие станков должен в базе иметь плавный пуск, а вот почему производители экономят на этой копеечной по сути функции- не понятно. Возможно- снижение надежности и увеличение обращений в сервисные центры- блоки плавного пуска, судя по отзывам, бывает горят, но не настолько часто, чтобы их можно было без труда найти в продаже- нет спроса- нет предложения. Я нашел с доставкой блоки только в одном месте, как запчасть к электроинструменту неизвестного от мне бренда HUMMER, и в каталоге магазина указаны только для какого инструмента они предназначены. Имеющаяся в мастерской циркулярная пила по металлу Makita LC 1230 всем устраивает, но при старте брыкается и жрет так, что притухает свет и подумав, что схема ПП от болгарки мощностью 2,2кВт должна подойти в любой мой инструмент, нуждающийся в переделке, заказал: Плавный пуск (46) USM2200B HAMMER

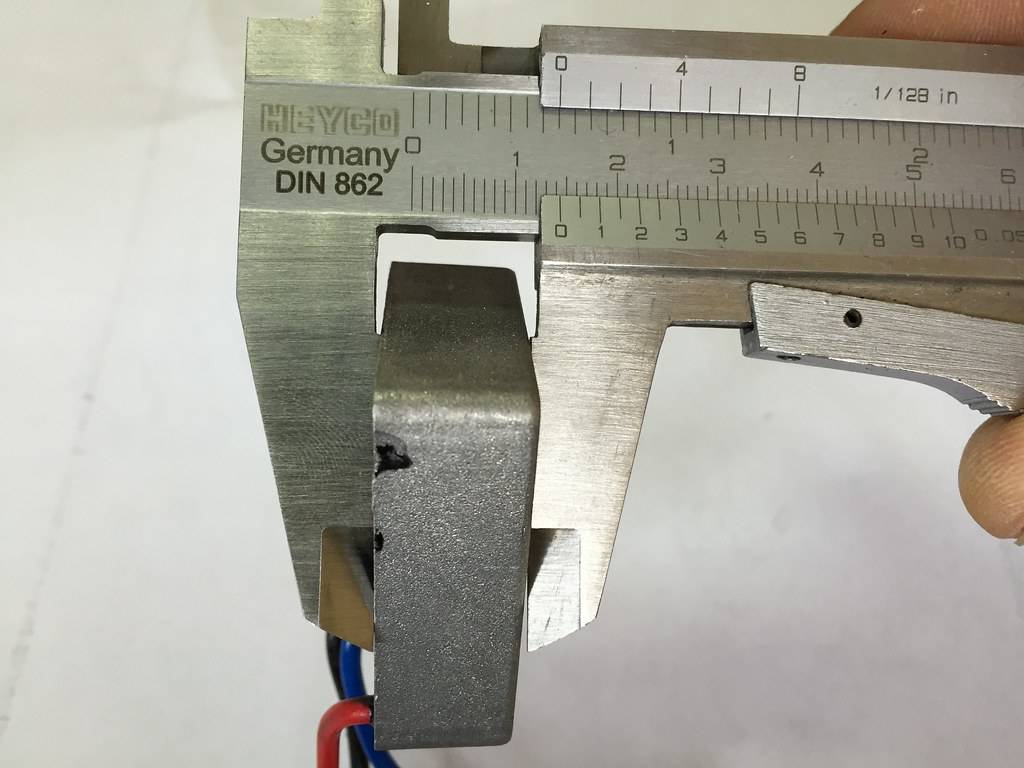

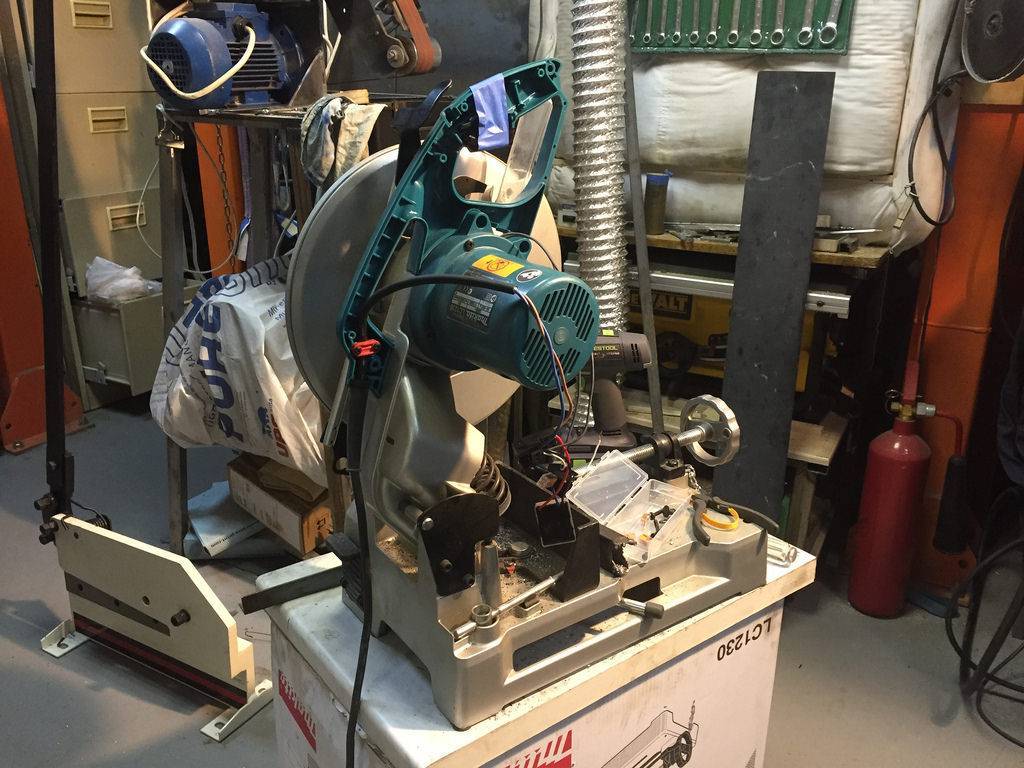

Весь процесс модернизации снял на видео:

«Напутствия», тем кто решит повторить: 1. Возможно использованный мной блок от болгарки на 2,2 кВт излишен для мотора 1,7 кВт — подбирайте в номинал, судя по форумам, использование большего по мощности блока увеличивает время разгона двигателя. 2. Разбирать пилу не сложно, но всю не надо, только ту часть, где электроника в ручке. 3. При разборке будут 2 длинных болта и один короткий — длинные в отверстия над двигателем, короткий в отверстие рядом с вводом кабеля. 4. При разъединении половинок корпуса, могут и скорее всего выпадут, пластиковая деталь предохранительного механизма и штифт с крючком для цепочки. 5. После снятия кнопки, остальной механизм лучше заклеить монтажным скотчем. 6. Сразу удлиняйте красный и черный провод блока плавного пуска отрезками провода сантиметров по 30 соответствующего сечения.

Как подключить плавный пуск на электропилу?Как подключить плавный пуск на электропилу?Как подключить плавный пуск на электропилу?Как подключить плавный пуск на электропилу?

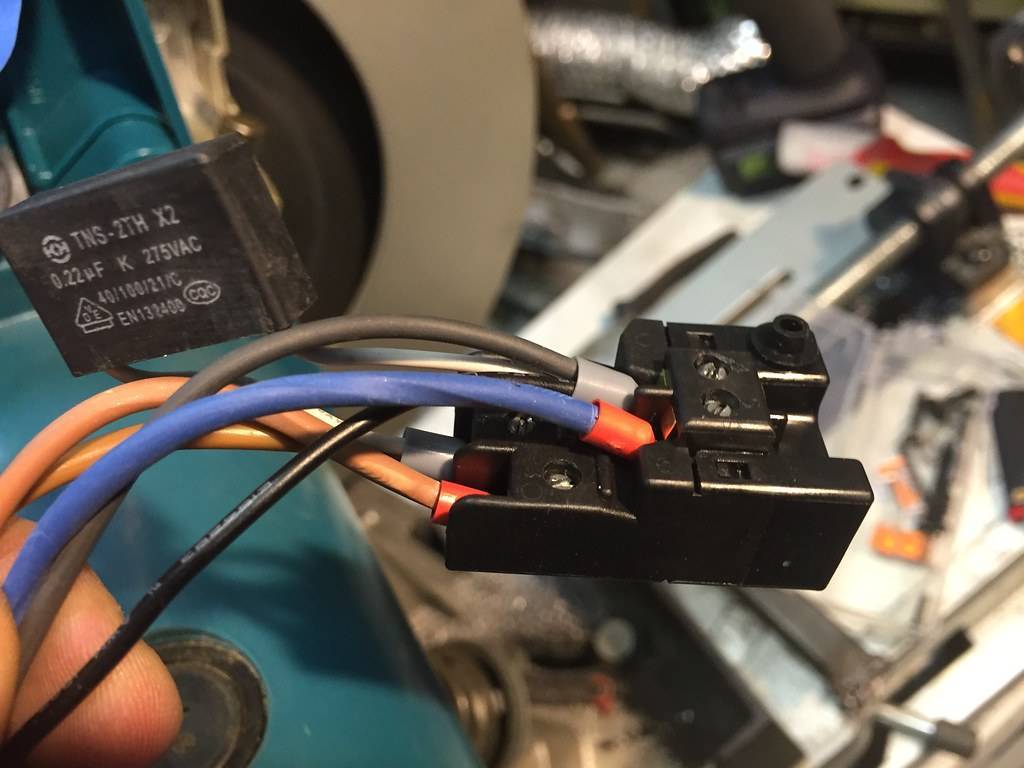

Обжал все концы в наконечники, так выглядит итог

Как подключить плавный пуск на электропилу?

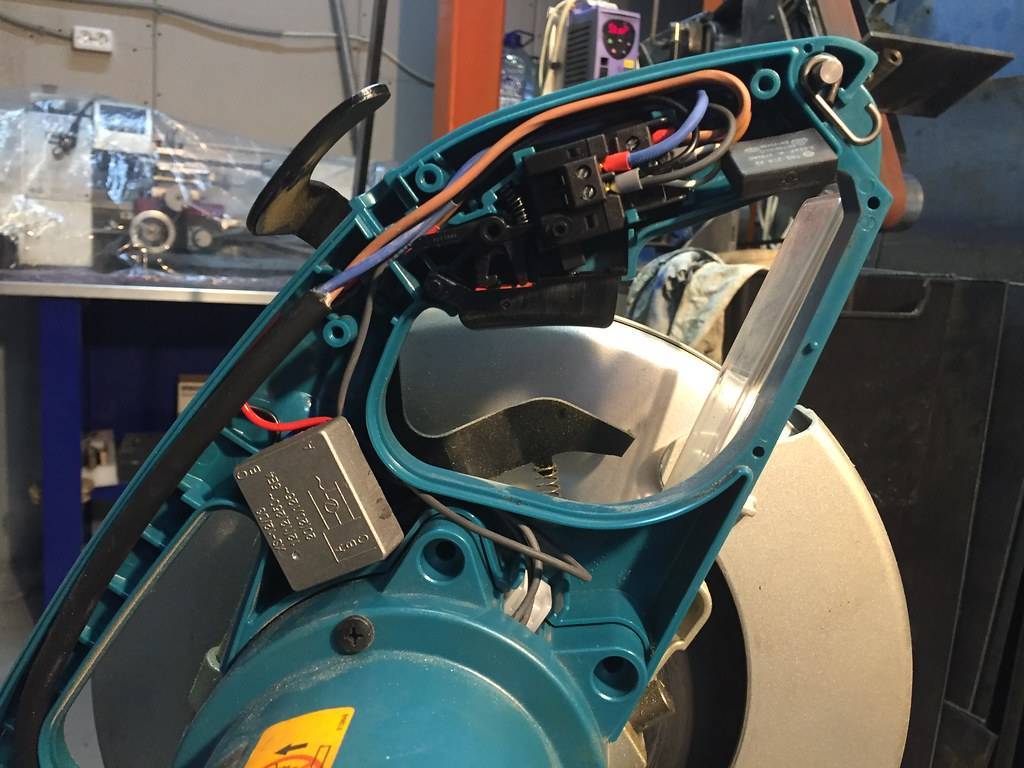

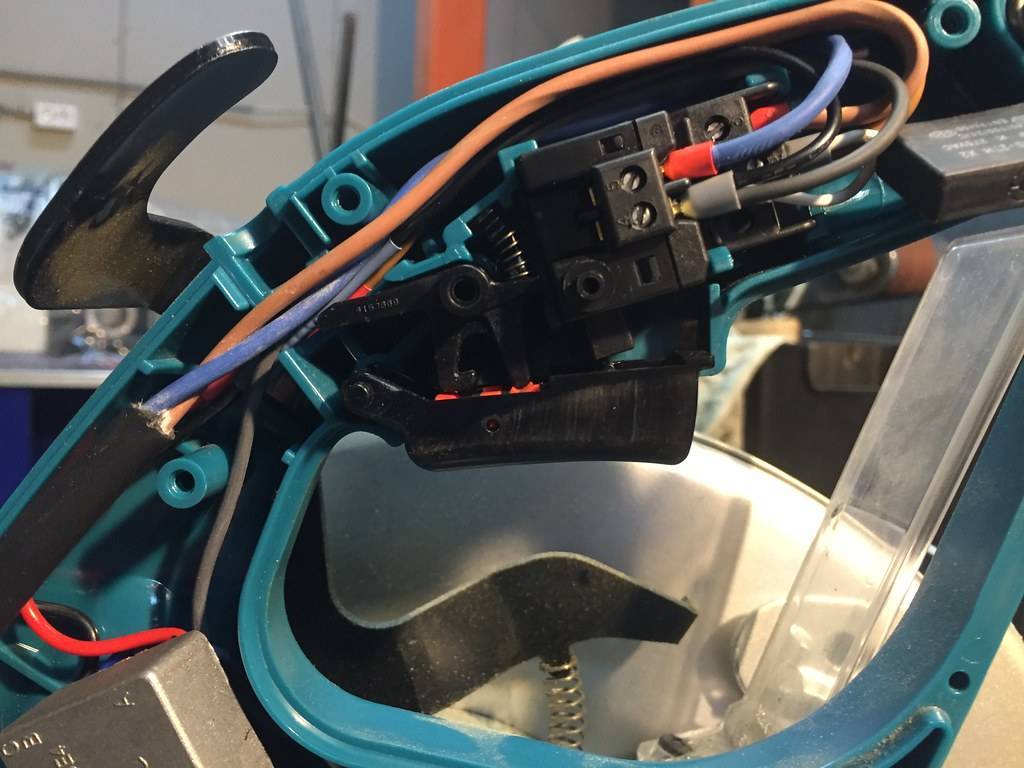

Блок хорошо поместился в нище ручки над двигателем

Как подключить плавный пуск на электропилу?

Кнопка с механизмом крупнее, для тех, кто умудрится все-таки ее рассыпать

Как подключить плавный пуск на электропилу?

Вот такой казус приключился в процессе, поржал, откусил и переделал, вот за что не люблю кольцевые обжимки:

Как подключить плавный пуск на электропилу?

В итоге- блок мне обошелся в 411 рублей+ доставка, брал сразу три штуки- необходимо так же поставить блок в циркулярку и болгарку, не дорогая, простая и чрезвычайно приятная переделка, рекомендую.

12,841 просмотров всего, 1 просмотров сегодня

Модели на болгарку 600 Вт

Для болгарок на 600 Вт применяются пускатели с контактными симисторами, у которых перегрузка не превышает 10 А. Также стоит отметить, что есть много устройств с обкладками. Они выделяются защищенностью и не боятся повышенной температуры. Минимальная частота для болгарок на 600 Вт равняется 30 Гц. При этом сопротивление зависит от установленного триода. Если он применяется линейного типа, то вышеуказанный параметр не превышает 50 Ом.

Если говорить про дуплексные триоды, то сопротивление при высоких оборотах может доходить до 80 Ом. Очень редко у моделей встречаются стабилизаторы, которые работают от компараторов. Чаще всего они крепятся сразу на модули. Некоторые модификации делаются с проводными транзисторами. У них минимальная частота стартует от 5 Гц. Они боятся перегрузок, но способны поддерживать большие обороты при напряжении 220 В.

Читать также: Провод в силиконовой изоляции маркировка

Как подключить плавный пуск на электропилу?

Пошаговая инструкция модернизации обычной переноски

Мое усовершенствование обычного удлинителя состояло из простых действий. Опишу весь процесс по-порядку:

Разобрал имеющуюся переноску и осмотрел ее содержимое.

Сделал в корпусе отверстие, предназначенное для провода, соединяющего с розеткой наружного монтирования.

Зачистил с обоих концов ПВС 3*2,5.

Припаял провода к контактным клеммам электроудлинителя.

Зафиксировал переноску на деревянной планке и закрыл верхнюю часть.

Ввел кусочек провода в корпус дополнительной наружной розетки, который прикрутил к той же дощечке. Зачистил концы провода.

Подключил БПП ( как видно из схемы выше — последовательно ), прочно пропаял места соединений провода от удлинителя с блоком и изолировал термоусад о чной трубкой (вместо нее можно задействовать изоляционную ленту).

Аккуратно в ставил в корпус внешней розетки блок и контактные клеммы. Все легко помещается внутрь.

Закрыл крышку розетки и проверил работоспособность своего устройства.

Получилась универсальная и удобная конструкция. Мастер может использовать ее в разных режимах ( плавно запуска ть лю бой э лектроприбор или обычным способом), а также носить и применять повсюду: дома, в гараже, на даче и т.д.

В качестве альтернативы предлагаю еще один вариант усовершенствованной переноски с БПП и регулятором скорости оборотов.

Эта схема способствует плавной работе инструментов, с их выходом на номинальную частоту вращения. Что касается времени разгона, то заявленная скорость достигается быстрее или медленнее в зависимости от имеющегося конденсатора С3. Регулировать частоту вращения призван переменный резистор R2.

БПП можно установить и в рукоятку электрического инструмента. Но эта манипуляция сложнее, к тому же можно лишиться права на гарантийный ремонт. Целесообразнее приспособить для таких целей разветвительную коробку.

В схеме указан симистор TS122-25-5, однако сгодится и другой , лишь бы класс напряжения был не меньше IV и ток не меньше 1,5-2 номиналов.

Описанное приспособление призвано упростить работу с электроинструментами, повысить ее безопасность, а также увеличить срок эксплуатации применяемых устройств. Эти факторы в сочетании с простотой модернизации переноски позволяют получить необходимую в хозяйстве вещь.

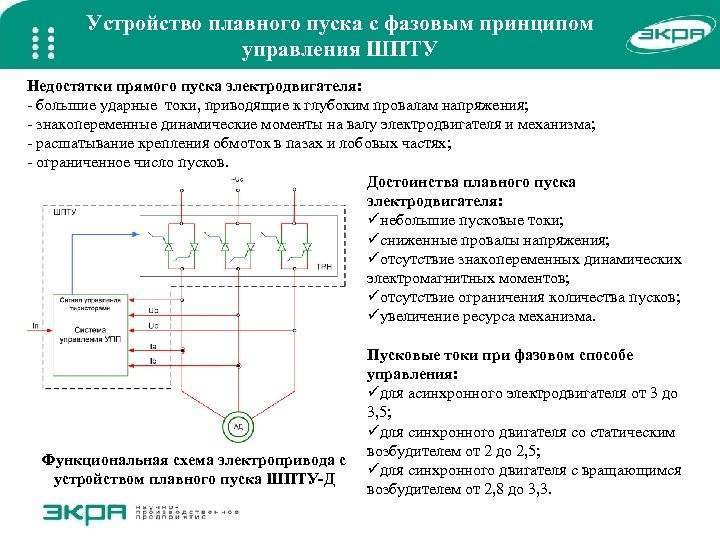

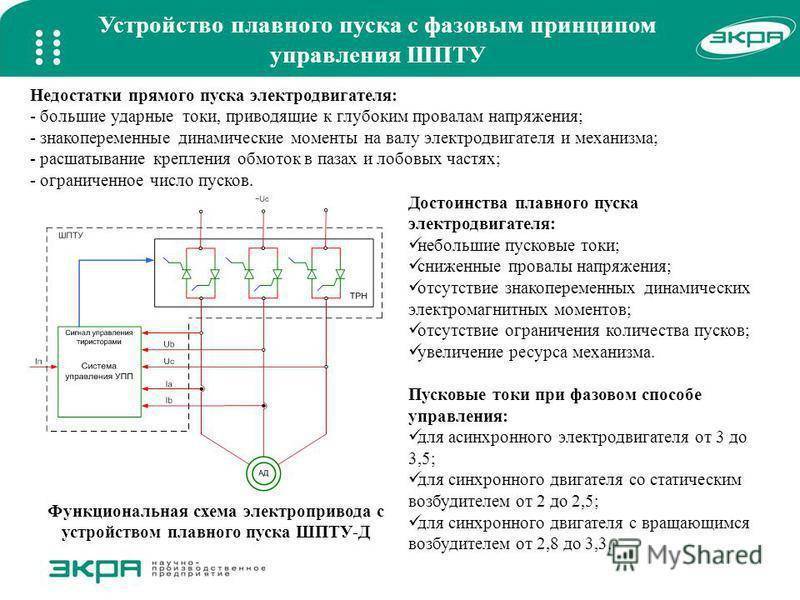

Характеристики УПП

Основными критериями выбора УПП являются диапазон ограничения тока, степень защиты корпуса, допустимое количество пусков за единицу времени, номинальный ток и напряжение, допустимая мощность электродвигателя, возможность параллельного включения шунтирующего электроаппарата. Выбор устройства осуществляется по стандартным методикам.

Как подключить плавный пуск на электропилу?

При выборе УПП также необходимо учесть наличие следующих функций:

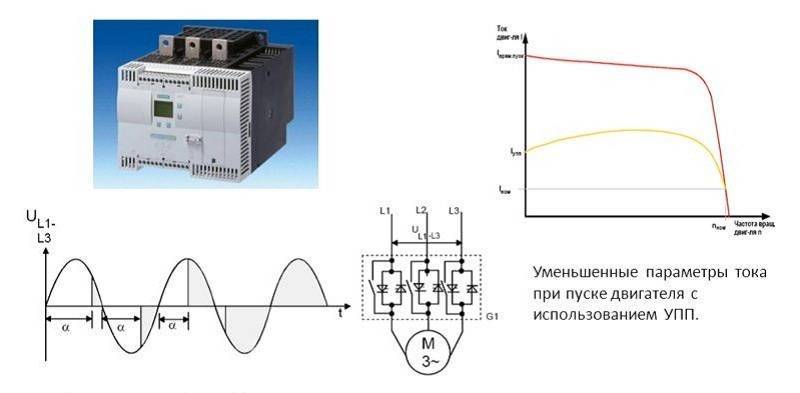

  • Запуск в функции тока или напряжения. Устройства плавного пуска с такой функцией применяют при ограниченной мощности питающей сети. Такие УПП позволяют осуществлять регулировку тока и избежать перегрева кабелей, сработки защиты, остановку генераторов, чувствительных к резким колебаниям потребляемого нагрузкой тока. Для технологического оборудования, где недопустим быстрый пуск с повышенным моментом, используют УПП с пуском в функции напряжения. Такие устройства плавно увеличивают напряжение в обмотках электрических машин. Для более точной регулировки используют УПП с обратной связью по току и напряжению.
  • Количество фаз. Для пуска электродвигателей используются УПП с регулировкой электрических параметров по одной, двум и трем фазам. Устройства первых двух типов используются для привода оборудования с нечастым запуском, так как несимметричная нагрузка в момент пуска отрицательно сказывается на работе электрической машины.
  • Наличие шунтирующего контактора. При завершении переходного процесса целесообразно отключить подачу тока через устройство плавного пуска, чтобы исключить перегрев симистров. Это достигается параллельным включением в цепь контактора, который замыкает силовые контакты после разгона электродвигателя. Существуют модели УПП, не предусматривающие параллельного подключения контакторов, однако, для мощного двигателя лучше выбрать устройство с шунтирующим коммутирующим аппаратом.
  • Функции защиты. Многие УПП имеют встроенную защиту от перегрева самого устройства, изменения частоты питающего напряжения, снижения величины выходного тока, а также функции отключения нагрузки при превышении времени разгона, обрыва фаз, неравномерной нагрузки. В некоторых моделях также возможно подключение датчика нагрева обмоток электродвигателя. Для защиты привода с УПП от коротких замыканий необходимы предохранители или автоматические выключатели.
  • Функции регулирования скорости. Существуют УПП, где реализована возможность снижения частоты вращения электродвигателя. Однако, УПП не заменяют частотный преобразователь. Регулировка скорости осуществляется ступенчато. При длительной работе на пониженной скорости УПП сильно перегревается. Устройство плавного пуска не обеспечивает долговременной работы двигателя в режиме пониженной скорости. Такие режимы применяются при регулировке и наладке производственного оборудования.
  • Режим торможения. Для приводов инерционного оборудования следует выбрать УПП с функцией торможения. В этом режиме на обмотки электродвигателя подается напряжение, вызывающее торможение электрической машины. Такие устройства применяют для подъемников, транспортеров, тяговых вентиляторов.
  • Контроль состояния байпасного контактора. При незамкнутых силовых контактах шунтирующего контактора по достижении номинальной частоты вращения ротора электродвигателя, УПП осуществляет отключение привода.
  • Пуск с максимальным моментом. Устройства плавного пуска с этой функцией подают на обмотки номинальное напряжение питающей сети. После резкого пускового толчка, напряжение ограничивается. Далее разгон электрической машины осуществляется в плавном режиме. УПП с такой функцией используется для приводов оборудования с включением под значительной нагрузкой.
Популярные статьи  Сенсорный выключатель света: как выбрать и сделать своими руками

Схема плавного пуска электродвигателя болгарки своими руками

У всех кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался отремонтировать шлифовальную машинку сверкающую искрами самостоятельно, надеясь, что она заработает после замены щёток. Обычно после такой попытки, сломанный инструмент остается лежать на полке с прогоревшими обмотками. А на замену покупается новая болгарка.

Дрели, шуруповёрты, перфораторы, фрезеры в обязательном порядке оборудованы регулятором набора оборотов. Некоторые так называемые калибровочные шлифмашинки также снабжаются регулятором, а обычные болгарки имеют только кнопку включения.

Маломощные болгарки производители не усложняют дополнительными схемами преднамеренно, ведь такой электроинструмент должен стоить дешево. Понятно конечно, что срок службы недорого инструмента всегда короче, чем у более дорогого профессионального.

Самую простую болгарку можно модернизировать, так что у неё перестанут повреждаться редуктор и обмоточные провода якоря. Эти неприятности преимущественно происходят при резком, другими словами, ударном пуске болгарки.

Вся модернизация заключается всего лишь в сборке электронной схемы и закреплении её в коробке. В отдельном коробке, потому что в ручке шлифмашинки очень мало места.

Проверенная, рабочая схема выложена ниже. Она первоначально предназначалась для регулировки накала ламп, то есть для работы на активную нагрузку. Её главное достоинство ? простота.

  1. Изюминкой устройства плавного пуска, принципиальную схему которого вы видите, является микросхема К1182ПМ1Р. Эта микросхема узкоспециализированная, отечественного производства.
  2. Время разгона можно увеличить, выбрав конденсатор С3 большей емкости. Во время заряжания этого конденсатора, электродвигатель набирает обороты до максимума.
  3. Не нужно ставить взамен резистора R1 переменное сопротивление. Резистор сопротивлением 68 кОм оптимально подобран для этой схемы. При такой настройке можно плавно запустить болгарку мощностью от 600 до 1500 Вт.
  4. Если собираетесь собрать регулятор мощности, тогда нужно заменить резистор R1 переменным сопротивлением. Сопротивление в 100 кОм, и больше, не занижает напряжение на выходе. Замкнув ножки микросхемы накоротко, можно вовсе выключить подключенную болгарку.
  5. Вставив в силовую цепь семистор VS1 типа ТС-122-25, то есть на 25А, можно плавно запускать практически любую доступную в продаже шлифмашинку, мощностью от 600 до 2700 Вт. И остается большой запас по мощности на случай заклинивания шлифмашинки. Для подключения болгарок мощностью до 1500 Вт, достаточно импортных семисторов BT139, BT140. Эти менее мощные электронные ключи дешевле.

Семистор в приведенной выше схеме полностью не открывается, он отрезает около 15В сетевого напряжения. Такое падения напряжения никак не сказывается на работе болгарки. Но при нагреве семистора, обороты подключенного инструмента сильно снижаются. Эта проблема решается установкой радиатора.

У этой простой схемы есть ещё один недостаток – несовместимость её с установленным в инструмент регулятором оборотов.

Собранную схему нужно запрятать в коробок из пластмассы. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.

К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.

Если позволяет опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS–12. Этот модуль устанавливается в электроинструмент при заводском производстве.

Если нужно менять обороты подключенного электродвигателя, тогда схема усложняется: устанавливается подстроечный, на 100 кОм, и регулировочный резистор на 50 кОм. А можно просто и грубо внедрить переменник на 470 кОм между резистором 47 кОм и диодом.

Параллельно конденсатору С2 желательно подсоединить резистор сопротивлением 1 МОм (на приведенной ниже схеме он не показан).

Напряжение питания микросхемы LM358 находится в пределах от 5 до 35В. Напряжение в цепи питания не превышает 25В. Поэтому можно обойтись и без дополнительно стабилитрона DZ.

Какую бы вы схему плавного пуска ни собрали, никогда не включайте подключенный к ней инструмент под нагрузкой. Любой плавный пуск можно сжечь, если торопиться. Подождите пока болгарка раскрутиться, а затем работайте.

Выбираем схему

Существует множество схем плавного пуска, постараемся подобрать что-нибудь подходящее и наиболее доступное для нас.

На дискретных элементах

Регулятор, схема которого представлена ниже, собран на симметричном тиристоре (симисторе) КУ208Г и позволяет осуществлять плавный пуск электроинструмента мощностью до 2 кВт.

Как подключить плавный пуск на электропилу?

Схема плавного пуска на симисторе

Сразу после подачи напряжения на схему (тумблер SA1) Конденсатор С1 разряжен, симистор VS1 закрыт и двигатель М не вращается. Далее конденсатор постепенно заряжается через диод VD1 и резистор R2, симистор начинает открываться, но с большой задержкой от начала полуволны сетевого напряжения. На мотор поступает небольшое начальное напряжение, и он запускается на минимальных оборотах.

По мере зарядки конденсатора задержка открывания симистора уменьшается, напряжение на моторе увеличивается, а значит, увеличиваются и обороты. Как только конденсатор зарядится полностью, симметричный тиристор будет открываться в начале каждой полуволны, подавая на двигатель полное сетевое напряжение, и последний выйдет на полные обороты.

Время плавного включения можно регулировать, подбирая емкость конденсатора С1. При указанных номиналах (500 мкФ) инструмент выйдет на рабочий режим примерно через 2-3 сек после включения.

На микросхеме и симисторе

Эта схема собрана на отечественной универсальной микросхеме КР1182ПМ1. С ее помощью можно построить как устройство плавного пуска, так и регулятор напряжения. На схеме, приведенной ниже, микросхема включена в режиме плавного пуска.

Схема плавного пуска на ИМС КР1182ПМ1

Поскольку микросхема имеет относительно малую выходную мощность – до 150 Вт, – то оснащена мощным выходным ключом, в роли которого выступает симметричный тиристор ТС122-20-10, выдерживающий ток до 20 А. Время выхода двигателя на рабочий режим зависит от емкости конденсатора С1. Такая схема сможет работать без радиатора при мощности нагрузки до 1 кВт.

Популярные статьи  Как сделать разводку электрики в квартире?

Интегральный регулятор

Схема на дискретных элементах достаточно проста и не содержит дефицитных элементов, но она слишком громоздка и ее придется поместить в отдельный корпус, особенно если электроинструмент мощный и потребуется радиатор. В этом плане намного удобнее использовать готовые интегральные блоки плавного пуска. Самый удобный для нас вариант – KRRQD20A.

Блок плавного пуска KRRQD20A

Компактный интегральный блок плавного пуска (БПП) рассчитан на ток до 20 А и способен коммутировать мощность до 4 кВт. Модуль имеет 2 вывода и включается в разрыв одного из питающих проводов двигателя инструмента. Если оснастить им удлинитель (многие почему то называют его переноской), то электроинструмент, подключенный через него, будет плавно запускаться при нажатии на кнопку включения.

Схема подключения модуля KRRQD20A к удлинителю

На фото хорошо видно, что модуль предназначен для установки на радиатор, но если мощность электроинструмента не превышает 1 кВт, то радиатор не потребуется.

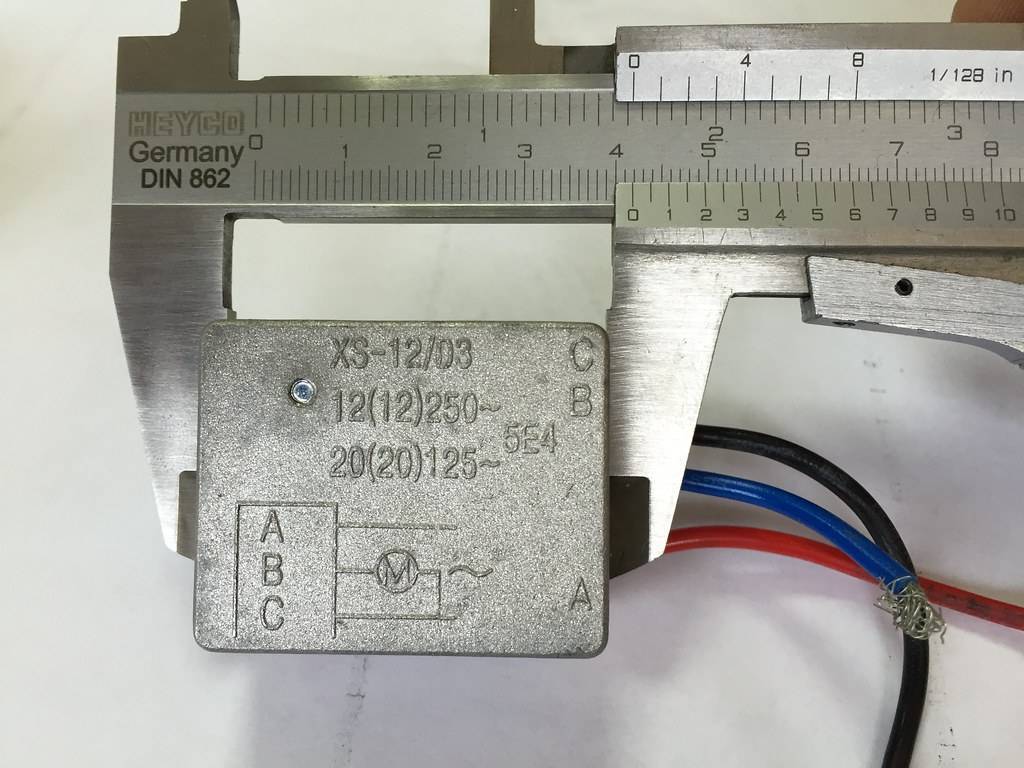

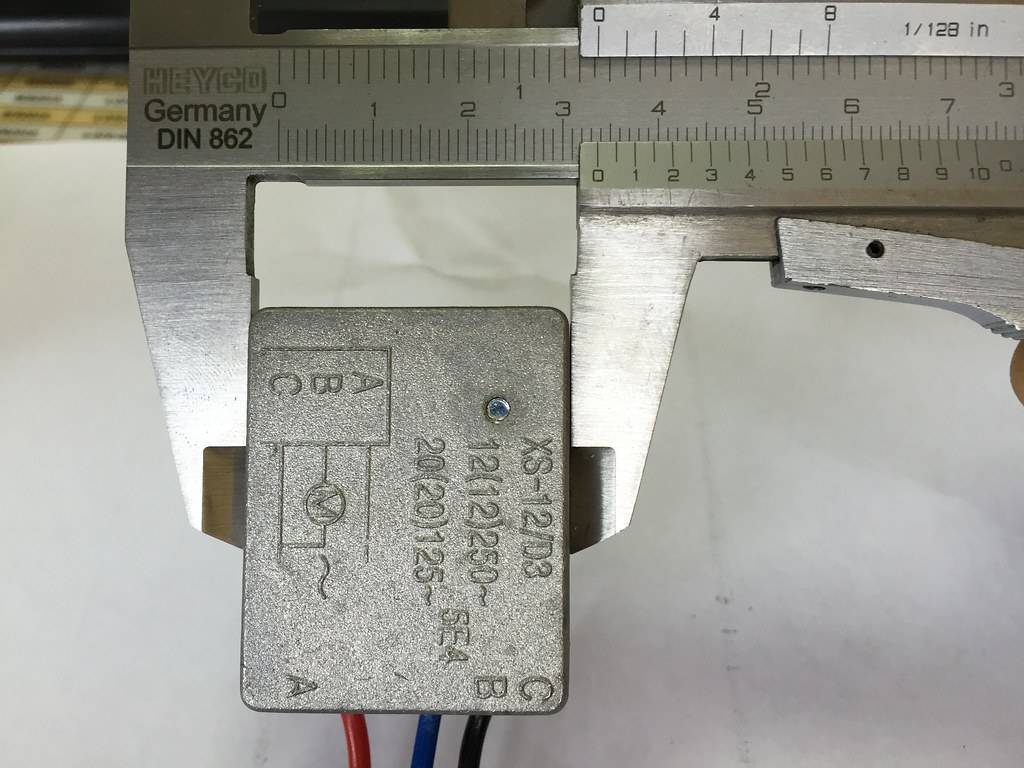

Блок плавного пуска XS-12/D3

Схема подключения нанесена прямо на корпусе прибора и очевидно, что его можно использовать, только установив после выключателя в сам электроинструмент. Тоже неплохой вариант, но, во-первых, удлинитель более универсальное решение (можно подключать любой инструмент или даже лампу), а, во-вторых, разбирая инструмент, мы лишаемся гарантийного обслуживания.

Сборка модели с симисторами серии VS1

Собрать на симисторе VS1 плавный пуск для болгарки своими руками можно при помощи нескольких блоков выпрямителя. Конденсаторы для устройства подходят линейного типа с емкостью от 40 пФ. Начинать сборку модификации стоит с пайки резисторов. Конденсаторы устанавливаются в последовательном порядке между изоляторами. Номинальное напряжение у качественного пускателя равняется 200 В.

Далее, чтобы сделать плавный пуск для болгарки своими руками, берется заготовленный симистор и припаивается в начале цепи. Минимальная рабочая частота у него должна составлять 30 Гц. При этом тестер обязан показывать значение 50 Ом. Если возникают проблемы с перегревом конденсаторов, то нужно использовать дипольные фильтры.

Как подключить плавный пуск на электропилу?

Применение в болгарке

Во время пуска угловой шлифовальной машинки (УШМ) возникают высочайшие нагрузки динамического нрава на детали инструмента.

Дорогие модели снабжены УПП, но не простые разновидности, к примеру, УШМ. Инерционный рывок способен вырвать из рук УШМ, при всем этом происходит угроза жизни и здоровью. Не считая того, при пуске электродвигателя инструмента происходит перегрузка по току и в итоге этого — износ щеток и значимый нагрев статорных обмоток, изнашивается редуктор и может быть разрушение режущего диска, который может треснуть в хоть какой момент и причинить вред здоровью, а может даже и жизни. Инструмент необходимо обезопасить и для этого следует сделать болгарку с регулировкой оборотов и плавным запуском своими руками.

Как подключить плавный пуск на электропилу?

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил обширное применение благодаря очень обычный схеме выполнения (схема 1). Его подключение не просит особенных способностей. Радиоэлементы для него достать до боли просто. Состоит эта модель регулятора из диодного моста, переменного резистора (играет роль регулятора U) и схемы опции тиристора (подача U на управляющий выход номиналом 6,3 вольта) российского производителя.

Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Не считая того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной механизм работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для роста этого показателя нужно поменять тиристор на более мощнейший (информацию об этом можно отыскать в вебе либо справочнике). Не считая того, необходимо уHonor и тот факт, что схема управления тиристором будет отличаться от начальной. КУ 202 является хорошим тиристором, но его значимый недочет состоит в его настройке (выборка деталей для схемы управления). Для воплощения плавного запуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Процесс модернизации удлинителя

Для начала разбираем электроудлинитель и делаем в корпусе отверстие для нового провода, который будет подсоединяться к розетке внешнего монтажа. Зачищаем ПВС 3 × 2,5 с обоих концов.

READ Как Установить Леску На Триммер Электрический Калибр

Особенности фабричных моделей

Производители предлагают широкий ассортимент изделий в этой категории. Для упрощенного выбора устройства плавного пуска (УППА) достаточно уточнить соответствие мощности потребления определенного силового агрегата и количества фаз, которые будут изменяться.

При более тщательном изучении вопроса обращают внимание на номинал тока электронных ключей. Его выбирают в несколько раз больше, чем аналогичный рабочий параметр двигателя (берут значение для средних оборотов ротора). Запас по этой позиции определяют с учетом особенностей оборудования

В насосном оборудовании, например, вполне достаточно превышения на 250-300%. Для пилорам, где нагрузки увеличиваются очень быстро, подойдет множитель от 7 до 11

Запас по этой позиции определяют с учетом особенностей оборудования. В насосном оборудовании, например, вполне достаточно превышения на 250-300%. Для пилорам, где нагрузки увеличиваются очень быстро, подойдет множитель от 7 до 11.

К сведению. Отдельно проверяют цикл завершения и частоту операций. При повышенных нагрузках для достаточно быстрого охлаждения требуются более мощные тиристоры. Также применяют эффективные системы пассивного и активного охлаждения с радиаторами.

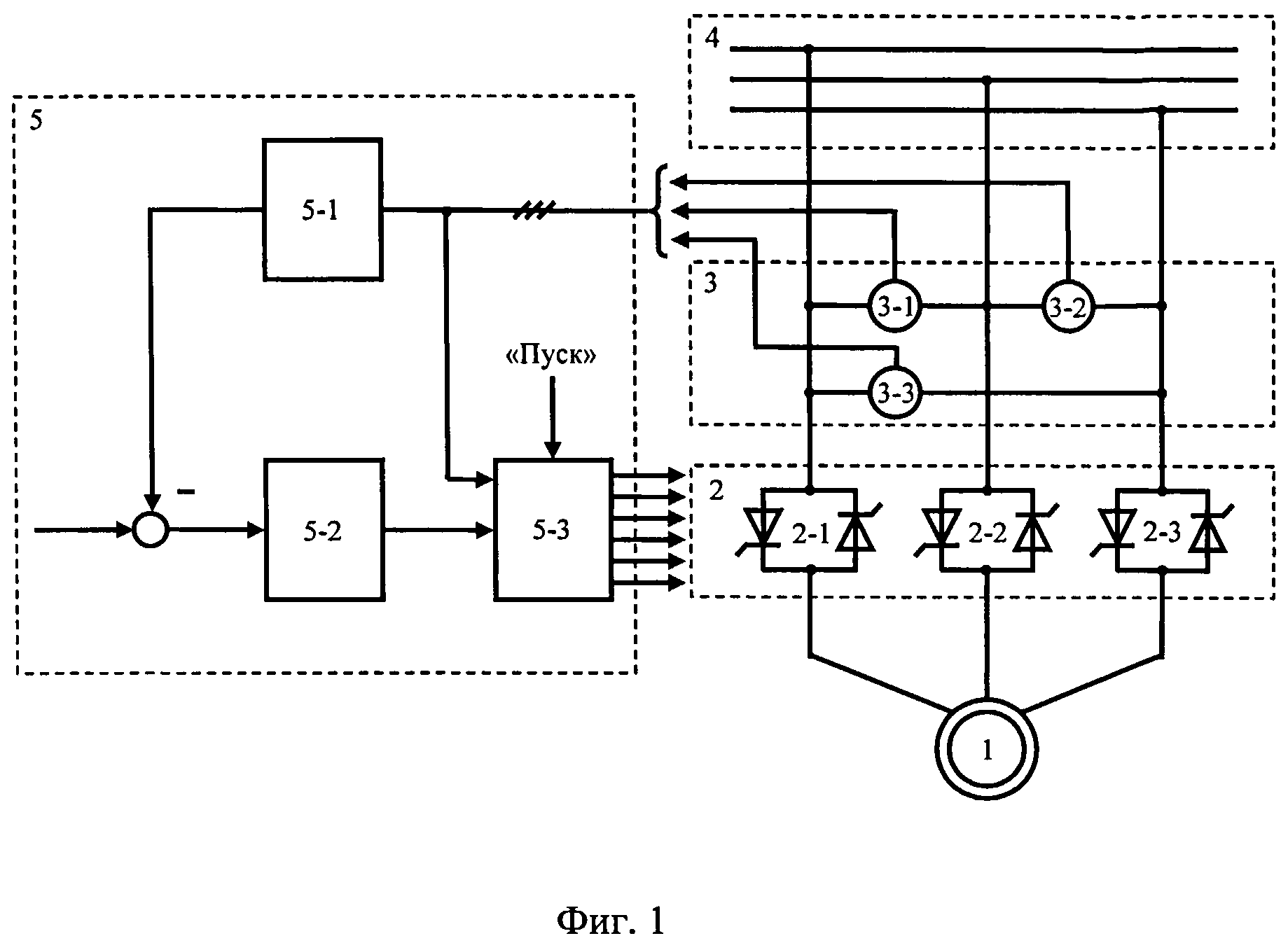

Простейшие электронные схемы увеличивают до расчетного уровня напряжение на выходе за определенный временной интервал. В современной схемотехнике применяют обратную связь с контролем сдвига фазы, вращающего момента, других параметров. Такие дополнения усложняют оборудование. Однако автоматизированное управление выполняет свои функции более точно с учетом реальных условий. Кроме блокировки опасных режимов, улучшаются экономические эксплуатационные параметры.

Иные важные нюансы приведены в следующем перечне:

  • специальное шунтирование основного ключа регулятора упрощает поддержание оптимального температурного режима;
  • цифровое управление отличается повышенной точностью;
  • для выставления нужных параметров пригодится встроенное индикаторное табло;
  • некоторые модели можно подключать к внешним устройствам для решения задач автоматизации контроля и регулировки.

Для корректного выбора ответственные производители приводят в описаниях расширенные сведения (пример):

  • назначение – асинхронные электрические двигатели;
  • рекомендуемая область применения – вентиляторы, насосное оборудование;
  • количество регулируемых фаз – 3;
  • параметры сети питания – 220-420 V с допустимой погрешностью 10%;
  • мощность потребления электродвигателя – 40/ 76 кВт для напряжения 220/ 400 V, соответственно;
  • фабричная настройка по току – 130А;
  • особенности пускового режима – контроль момента с применением обратной связи и ограничением по току;
  • управление – дискретное цифровое или аналоговое;
  • потребляемая мощность управляемой цепи – 15 Вт;
  • сигналы на цифровом выходе: тревога, отключение, остановка, пуск, работа;
  • скорость передачи сигналов информационного канала – от 4800 до 19200 бит/с;
  • блокировки: обрыв цепей фаз, превышение температурного порога с контролем электродвигателя (пускателя);
  • охлаждение устройства – конвекционное;
  • соответствие по протоколу IEC 60947-4-2 уровням электромагнитных помех;
  • устойчивость к вибрациям амплитудой 1,5 мм при частоте 2-13 Гц;
  • шум при работе – не более 55дБ;
  • рабочий температурный диапазон – от -10°C до +40°C.

Приведенное описание демонстрирует, что, кроме основных технических данных, необходим учет реальных условий эксплуатации. Тщательная подготовка увеличивает долговечность, предотвращает лишние затраты на ремонтные работы.

Подключение типового блока для плавного пуска электроинструмента

Сравнительная характеристика

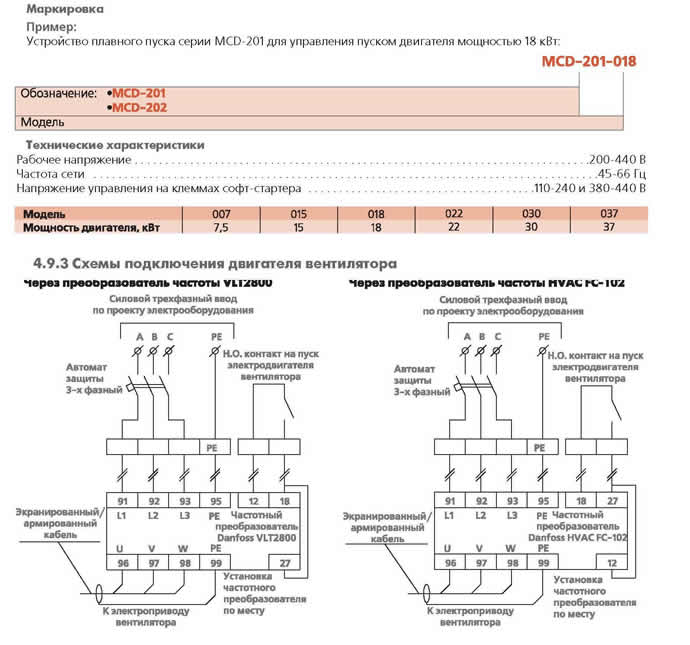

Модель/Производитель Напряжение (В)/ Номинальный ток (А) Расчетная мощность, кВт Цена в руб. по состоянию на февраль 2019 г.
ALTISTART ATS01/ Schneider Electric 380/ 3 1,1 4250-4800
SSI-55/ INSTART 380/ 110 55 32900-34200

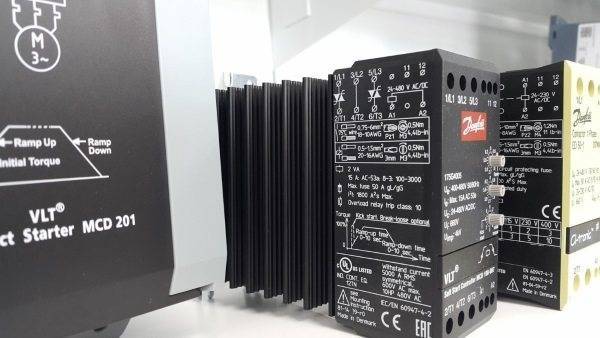

MCD100-007/ Danfoss 600/ 15 7,5 12700-13400
MCD 201-015-T4-CV3/ Danfoss 220 (380)/ 34 15 21200-22700
ALTISTART ATSU01/ Schneider Electric 220/ 9 1,5 7900-8600
GS3-045/ ESQ 380/ 90 45 31300-32800

Популярные статьи  Основные причины поражения электрическим током

Данные по расходам на покупку, приведенные в сводной таблице, актуализировать несложно. В данном примере они демонстрируют относительное изменение стоимости в зависимости от технических характеристик. Определенное значение в данном сравнении имеет известность бренда.

Особенности фабричных моделей

Производители предлагают широкий ассортимент изделий в этой категории. Для упрощенного выбора устройства плавного пуска (УППА) достаточно уточнить соответствие мощности потребления определенного силового агрегата и количества фаз, которые будут изменяться.

При более тщательном изучении вопроса обращают внимание на номинал тока электронных ключей. Его выбирают в несколько раз больше, чем аналогичный рабочий параметр двигателя (берут значение для средних оборотов ротора). Запас по этой позиции определяют с учетом особенностей оборудования

В насосном оборудовании, например, вполне достаточно превышения на 250-300%. Для пилорам, где нагрузки увеличиваются очень быстро, подойдет множитель от 7 до 11

Запас по этой позиции определяют с учетом особенностей оборудования. В насосном оборудовании, например, вполне достаточно превышения на 250-300%. Для пилорам, где нагрузки увеличиваются очень быстро, подойдет множитель от 7 до 11.

К сведению. Отдельно проверяют цикл завершения и частоту операций. При повышенных нагрузках для достаточно быстрого охлаждения требуются более мощные тиристоры. Также применяют эффективные системы пассивного и активного охлаждения с радиаторами.

Простейшие электронные схемы увеличивают до расчетного уровня напряжение на выходе за определенный временной интервал. В современной схемотехнике применяют обратную связь с контролем сдвига фазы, вращающего момента, других параметров. Такие дополнения усложняют оборудование. Однако автоматизированное управление выполняет свои функции более точно с учетом реальных условий. Кроме блокировки опасных режимов, улучшаются экономические эксплуатационные параметры.

Иные важные нюансы приведены в следующем перечне:

  • специальное шунтирование основного ключа регулятора упрощает поддержание оптимального температурного режима;
  • цифровое управление отличается повышенной точностью;
  • для выставления нужных параметров пригодится встроенное индикаторное табло;
  • некоторые модели можно подключать к внешним устройствам для решения задач автоматизации контроля и регулировки.

Для корректного выбора ответственные производители приводят в описаниях расширенные сведения (пример):

  • назначение – асинхронные электрические двигатели;
  • рекомендуемая область применения – вентиляторы, насосное оборудование;
  • количество регулируемых фаз – 3;
  • параметры сети питания – 220-420 V с допустимой погрешностью 10%;
  • мощность потребления электродвигателя – 40/ 76 кВт для напряжения 220/ 400 V, соответственно;
  • фабричная настройка по току – 130А;
  • особенности пускового режима – контроль момента с применением обратной связи и ограничением по току;
  • управление – дискретное цифровое или аналоговое;
  • потребляемая мощность управляемой цепи – 15 Вт;
  • сигналы на цифровом выходе: тревога, отключение, остановка, пуск, работа;
  • скорость передачи сигналов информационного канала – от 4800 до 19200 бит/с;
  • блокировки: обрыв цепей фаз, превышение температурного порога с контролем электродвигателя (пускателя);
  • охлаждение устройства – конвекционное;
  • соответствие по протоколу IEC 60947-4-2 уровням электромагнитных помех;
  • устойчивость к вибрациям амплитудой 1,5 мм при частоте 2-13 Гц;
  • шум при работе – не более 55дБ;
  • рабочий температурный диапазон – от -10°C до +40°C.

Приведенное описание демонстрирует, что, кроме основных технических данных, необходим учет реальных условий эксплуатации. Тщательная подготовка увеличивает долговечность, предотвращает лишние затраты на ремонтные работы.

Подключение типового блока для плавного пуска электроинструмента

Сравнительная характеристика

Модель/Производитель Напряжение (В)/ Номинальный ток (А) Расчетная мощность, кВт Цена в руб. по состоянию на февраль 2019 г.
ALTISTART ATS01/ Schneider Electric 380/ 3 1,1 4250-4800
SSI-55/ INSTART 380/ 110 55 32900-34200
MCD100-007/ Danfoss 600/ 15 7,5 12700-13400
MCD 201-015-T4-CV3/ Danfoss 220 (380)/ 34 15 21200-22700
ALTISTART ATSU01/ Schneider Electric 220/ 9 1,5 7900-8600
GS3-045/ ESQ 380/ 90 45 31300-32800

Данные по расходам на покупку, приведенные в сводной таблице, актуализировать несложно. В данном примере они демонстрируют относительное изменение стоимости в зависимости от технических характеристик. Определенное значение в данном сравнении имеет известность бренда.

Как сделать устройство плавного пуска электроинструмента самостоятельно

Краткое описание устройства

Самая распространенная схема изготавливается при помощи управляющей микросхемы регулировки фаз КР118ПМ1, а ее силовая цепь реализуется на симисторах. Подобный прибор довольно легко собирается и не требует долгих настроек после монтажа. Следовательно, сделать ее способен человек без специальных навыков. Необходимо только уметь пользоваться электрическим паяльником.

Модуль плавного пуска болгарки своими руками

Когда будет замыкаться кнопка запуска болгарки, то по схеме питания будет подаваться ток на управляющую микросхему. Управляющий конденсатор постепенно станет накапливать напряжение и по мере зарядки оно достигнет необходимого рабочего значения. После этого тиристоры под управлением микросхемы откроются не сразу, а с небольшой задержкой, величина которой зависит от заряда конденсатора. Управляемый тиристорами симистор откроется через такое же количество времени.

При каждом полупериоде переменного напряжения, время задержки снижается по закону арифметической прогрессии. В результате этого значение напряжения, подаваемого на болгарку, постепенно увеличивается. Подобный эффект и осуществляет плавный пуск мотора электроинструмента. Таким образом, его обороты увеличиваются плавно, и вал редуктора не подвергается инерционным нагрузкам.

При выключении электроинструмента, входной конденсатор начинает разряжаться при помощи специального резистора. Применяя номинал сопротивления в 67 килоом, количество времени до полного разряда составляет не более 4 секунд. Потом прибор плавного запуска снова готов для нового запуска электроинструмента.

Если немного поработать, то подобную схему можно усовершенствовать до качественного регулятора оборотов электродвигателя. Нужно разрядный резистор поменять на переменное сопротивление. Регулируя его, можно контролировать максимальную мощность мотора, изменяя тем самым обороты. Другими словами, в едином корпусе появляется возможность изготовить прибор плавного запуска болгарки и регулятор оборотов мотора.

Главные элементы подобного прибора работают так:

  • Резистор способен контролировать значение силы тока, который протекает через управляющий вывод симистора.
  • Два конденсатора помогают в управлении микросхемой, которые применяются в заводской схеме подсоединения.
  • Чтобы компактно и легко сделать монтаж, необходимо конденсаторы и резисторы припаять напрямую к ножкам микросхемы.
  • Симистор можно устанавливать совершенно любой, но с определенными техническими характеристиками. Допустимое напряжение должно быть до 380 вольт, а самый маленький пропускной ток необходим не ниже 24 ампер. Значение силы тока напрямую зависит от максимальной мощности болгарки.

Из-за плавного запуска электроинструмента, значение тока не будет выше номинального для определенной модели инструмента. При экстренных ситуациях, к примеру, заклинивании режущего диска болгарки просто необходим определенный запас по значению тока. Именно поэтому номинальную силу тока необходимо повысить минимум вдвое.

https://youtube.com/watch?v=b1JCdrxrFHs
