Как сделать USB вентилятор своими руками?

Можно ли подключить кулер к флешке?

Есть флешка Toshiba 4gb без корпуса, хочу подключить к ней кулер от GeForce2

Toshiba TransMemory U3 4GBAgp Inno3D GeForce2 Mx400 64bit

Как это лучше сделать? Какие могут быть противопоказания? Или можно смело напрямую пустить на питание? Обидно второй раз расставаться с этой флешкой

  • Вопрос задан более трёх лет назад
  • 12161 просмотр

Признаюсь, уже эксперементировал на стационарке. Прикладывание проводов к флешке, воткнутой в усб, кулер крутился очень даже шустро, но работоспособность флехи не проверял. Руки не тем были заняты))

НО это стационарник (как писали выше о разнице тока), с ноутбуком так эксперементировать не возжелал и задался этим вопросом на хабре. В четверг загляну к девушке, у нее есть подобный зарядник от старого яПоноплеера.

П.С. про торможении кулера и увеличении тока стоит запомнить. Бывает грешу этим, а оказывается опасно. Резистор в таком случае спасает?

> НО это стационарник (как писали выше о разнице тока), с ноутбуком так эксперементировать не возжелал и задался этим вопросом на хабре. Замерьте ток амперметром (вставив его в разрыв цепи питания). По стандарту, и ноутбук, и стацонарник, должны отдавать не менее 500mA.

> П.С. про торможении кулера и увеличении тока стоит запомнить. Бывает грешу этим, а оказывается опасно. Резистор в таком случае спасает? Сопротивление ограничит ток, забираемый двигателем из USB, т.е. скорее всего спасет. Но при этом, вентилятор будет крутиться медленнее в нормальном режиме (из-за падения напряжения на сопротивлении).

>Замерьте ток амперметром (вставив его в разрыв цепи питания).

Красиво говорите, только молодому уму не понятно. Есть мультиметр, делаю по аналогии с картинкой Как сделать USB вентилятор своими руками?результат по нулям, кулер не крутится. Положение мультиметра на DCA 200m (как я понимаю, это 200миллиампер). Что я делаю не так? Мультимерт не «тянет»??

Не совсем понятно, что вы хотите получить в итоге. Если считаете, что флешка перегревается, и ее нужно охлаждать, и вас не пугает то, что габариты кулера в разы превосходят габариты флешки, то пожалуйста! 1) Убедитесь, что поверхность чипа — самый выступающий элемент на плате (мне, например, кажется, конденсаторы С5 и С2 выступают сильнее) 2) Установите радиатор, не забыв про термопроводящую пасту/клей. Как вы его будете крепить — ума не приложу Убедитесь, что радиатор не замыкает ничего. 3) Прикрутите сверху вентилятор. Питание на него можно подать прямо от USB, ничего сгореть не должно.

Если это моддинг-проект, и нужно просто установить вентилятор, чтобы он красиво крутился — только пункт 3.

Да, «моддинг-проект», если можно так сказать)))

Ответ довольно раскрытый, приятно было прочесть, но ниже более точно меня поняли про питание.

Как сделать вентилятор

Стоит отметить, что подобного рода техника не считается особо мощной, однако, практика и многочисленные положительные отзывы убеждают в обратном. Как и любое другое устройство, такой вентилятор имеет определенные плюсы и минусы.

К основным преимуществам можно отнести то, что:

  • Он компактный;
  • Многофункциональный:
  • Его легко использовать;
  • Можно изготовить самостоятельно.

Среди основных видов таких вентиляторов можно найти настольные и компактные модели. Настольные варианты хорошо справляются со своей основной задачей и могут качественно охлаждать детали компьютера даже при условии его длительного использования. Мини-вентиляторы ЮСБ отличаются своими компактными размерами. Дизайн их может быть совершенно любым, а по мощности они несколько уступают настольным моделям. Компактные варианты предназначены только для легкого охлаждения техники, а настольные модели предназначены для качественного охлаждения помещения и пространства около компьютера.

Как сделать USB вентилятор своими руками?

Кроме того, стоит учитывать то, что мини-модели не могут регулировать направление воздушного потока, и чтобы решить эту проблему, придется приложить достаточно много усилий. Работая за компьютером в летнее время, многие люди страдают от сильной жары, даже если есть кондиционер, так как включать его не всегда удобно.

Чтобы решить эту проблему, можно сделать небольшой вентилятор из:

  • Кулера;
  • Моторчика;
  • Небольшого двигателя.

Самодельный вентилятор можно также подключить в машину при помощи ЮСБ кабеля. Такие самоделки могут быть очень полезными и изготовить их вполне можно из ненужных деталей.

Изначально нужно взять старый кулер и подготовить его. Он имеет два провода: черный и красный. С каждого провода нужно снять изоляцию примерно на 10 мм.

Также нужно подготовить ЮСБ провод, зачистив на нем изоляцию. В результате должно получиться по 2 красных и черных провода. Затем соединить эти провода между собой, учитывая при этом цветовую маркировку. Все хорошо заизолировать. Стоит помнить, что чем больше изоляции, тем лучше. Затем прикрепить к полученному устройству дополнительные элементы, которые будут выступать в качестве средства для большего охлаждения или просто декора. Для удобства можно установить готовый кулер в коробку из-под обуви, чтобы он был более устойчивым, и подключить провод к компьютеру. Можно также изготовить вентилятор, используя в качестве основы мотор от игрушки или двигатель. Это позволит добиться более лучшего охлаждения помещения.

Делаем мини вентилятор своими руками

Главная » Полезные советы » Самоделки » Делаем мини вентилятор своими руками

Сидя за компьютером в летнее время многие люди начинают задыхаться от жары, хорошо, если есть кондиционер, но ведь и включать его не всегда удобно. В этой статье мы расскажем вам, как сделать USB вентилятор своими руками, из моторчика, кулера и маленького двигателя.

Покажем процесс изготовления и пошаговую инструкцию, выделим два самых простых и эффективных способов.

Как сделать USB вентилятор своими руками?

Делаем вентилятор с помощью компьютерного кулера

Чтобы сделать вентилятор в домашних условиях и совсем не напрягаться, мы нашли на просторах сети вот такой способ. На весь процесс изготовления уйдет не больше 20 минут, можно использовать уже старые кулеры или просто купить в магазине новый, цена на них сейчас копеечная.

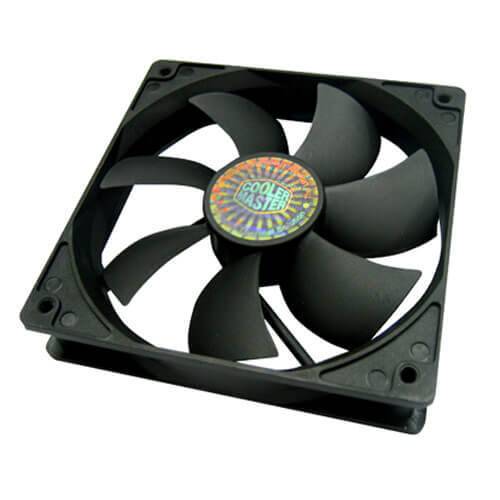

Сначала начинаем подготавливать кулер, у него есть два провода: красный и черный. С каждого провода снимаем изоляцию на 10 мм, есть даже прибор для снятия изоляции. Размер кулера особой роли не играть, конечно, лучше, если он будет большого размера, поток ветра в итоге получится сильней.

Популярные статьи  Дистанционное управление освещением: модификации ВДУ, примеры схем для реализации

Как сделать USB вентилятор своими руками?

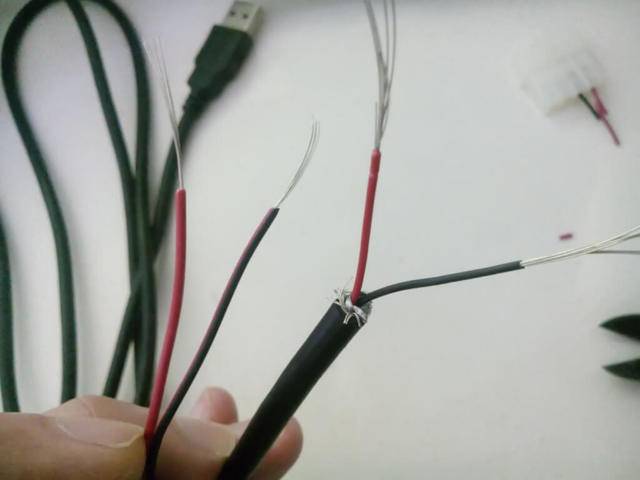

Начинаем подготовку ЮСБ провода, для этого отрезаем одну половину в месте основного среза и снимаем всю изоляцию. У нас получится четыре провода: два черных и два красных, их также зачищаем. Если на кулере есть и другие провода зеленого или белого цвета обрезаем их, они только мешают. Узнайте о том, как сделать термоэлектрический генератор своими руками.

Как сделать USB вентилятор своими руками?

В конечном результате нужно соединить провода между собой, способов может быть несколько, главное помните за цветовую маркировку. Не забываем все изолировать между собой, чем больше изоляции, тем лучше. Для удобства готовый кулер можно установить в обычную коробку их под обуви, так он будет более устойчив.

Как сделать USB вентилятор своими руками?

Вот так нам предлагают сделать вентилятор из кулера ребята в видео. Способ на самом деле простой, сильного обдува не обещаем, но работать за компьютером станет гораздо приятней.

Как сделать USB вентилятор своими руками используя моторчик

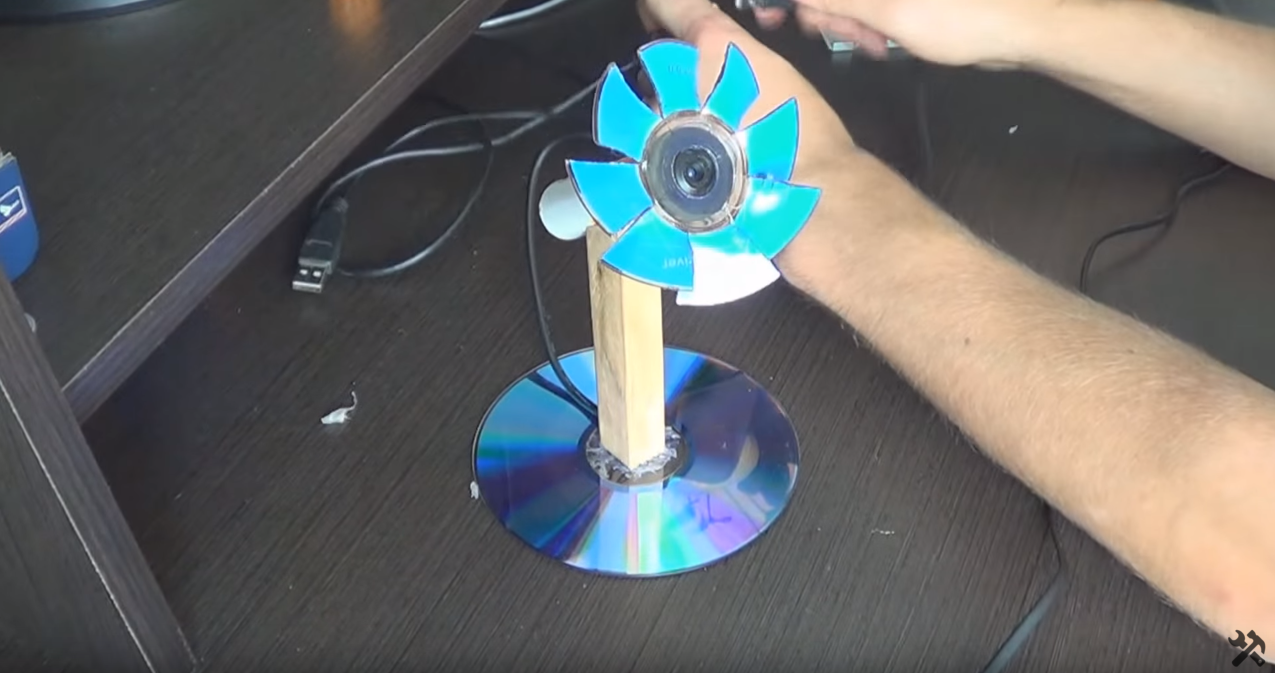

Итак, чтобы сделать вентилятор из моторчика диска и usb нам понадобится больше времени, но вентилятор такого типа будет смотреться лучше. Смастерить такой прибор сможет каждый человек, главное проявить немного желания и терпения.

Как сделать USB вентилятор своими руками?

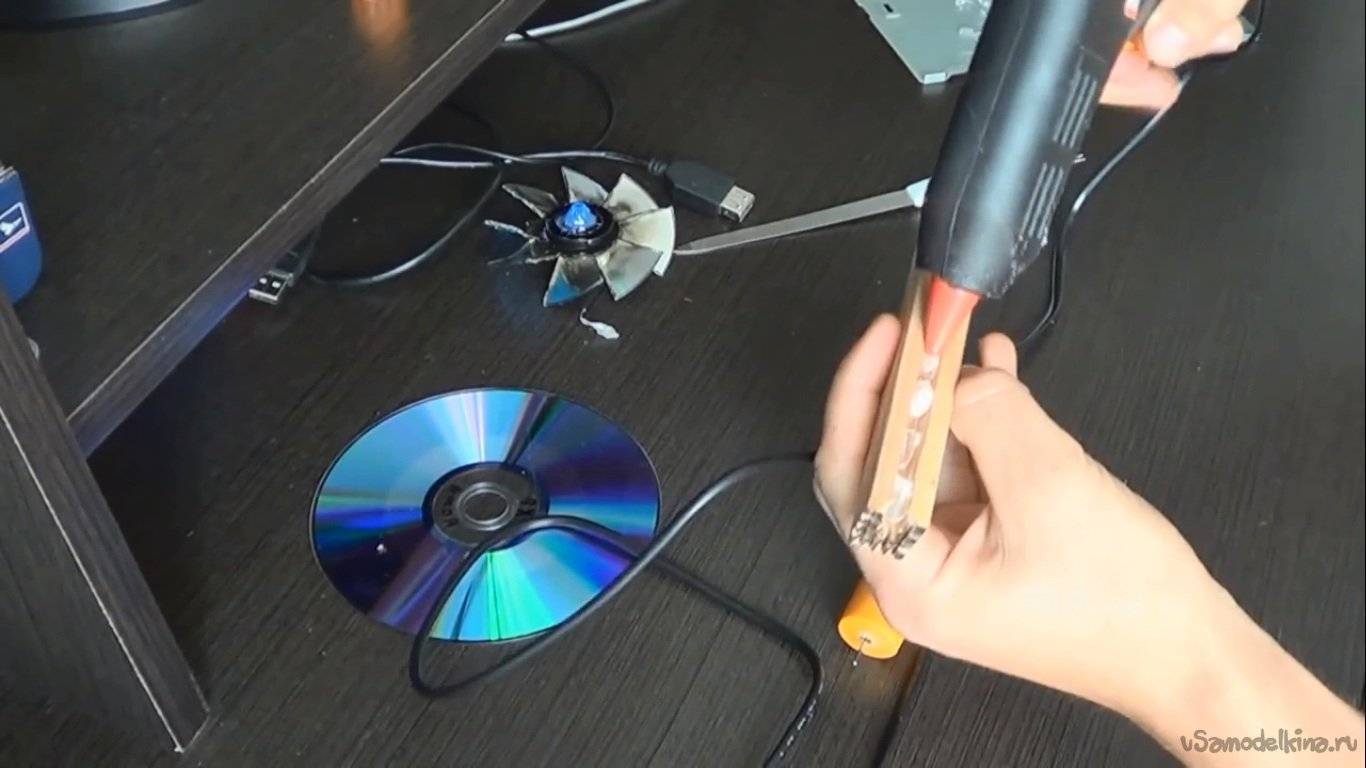

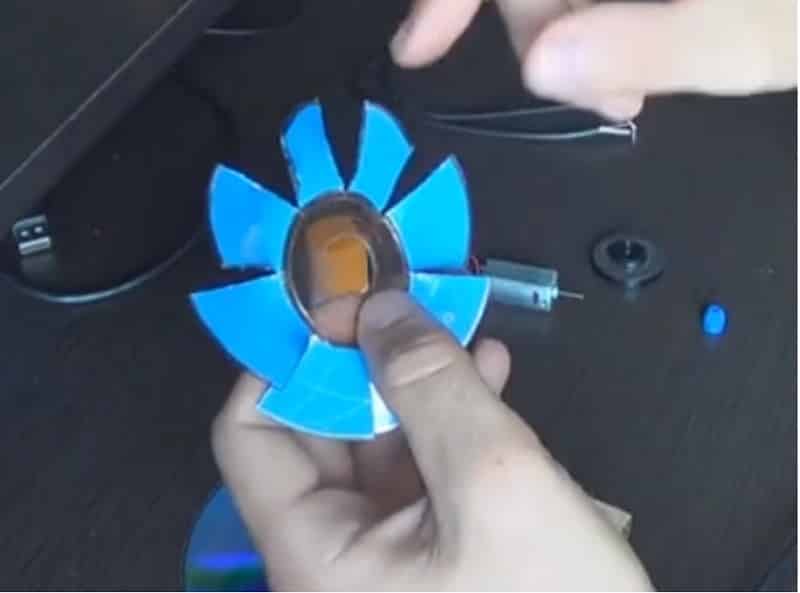

В первую очередь мы должны сделать лопасти для нашего вентилятора, мы рекомендуем использовать обычный СД диск, он прекрасно смотрится, и сделать его довольно просто. Также читайте интересную статью, где мы изготавливаем лазерный уровень.

  1. На диске делаем 8 одинаковых отметок, и разрезаем все по ним.
  2. Потом разогреваем диск и выгибаем все лопасти в нужном направлении. Чтобы разогреть диск достаточно использовать обычную зажигалку, лопасти выгибаете аккуратно, сделаете что-то не так – придется покупать новый диск.
  3. Теперь переходим к основанию самого вентилятора, для этого лучше всего взять картон и согнуть его на три части, или картонное основание, к примеру, пищевая пленка обматывается им.

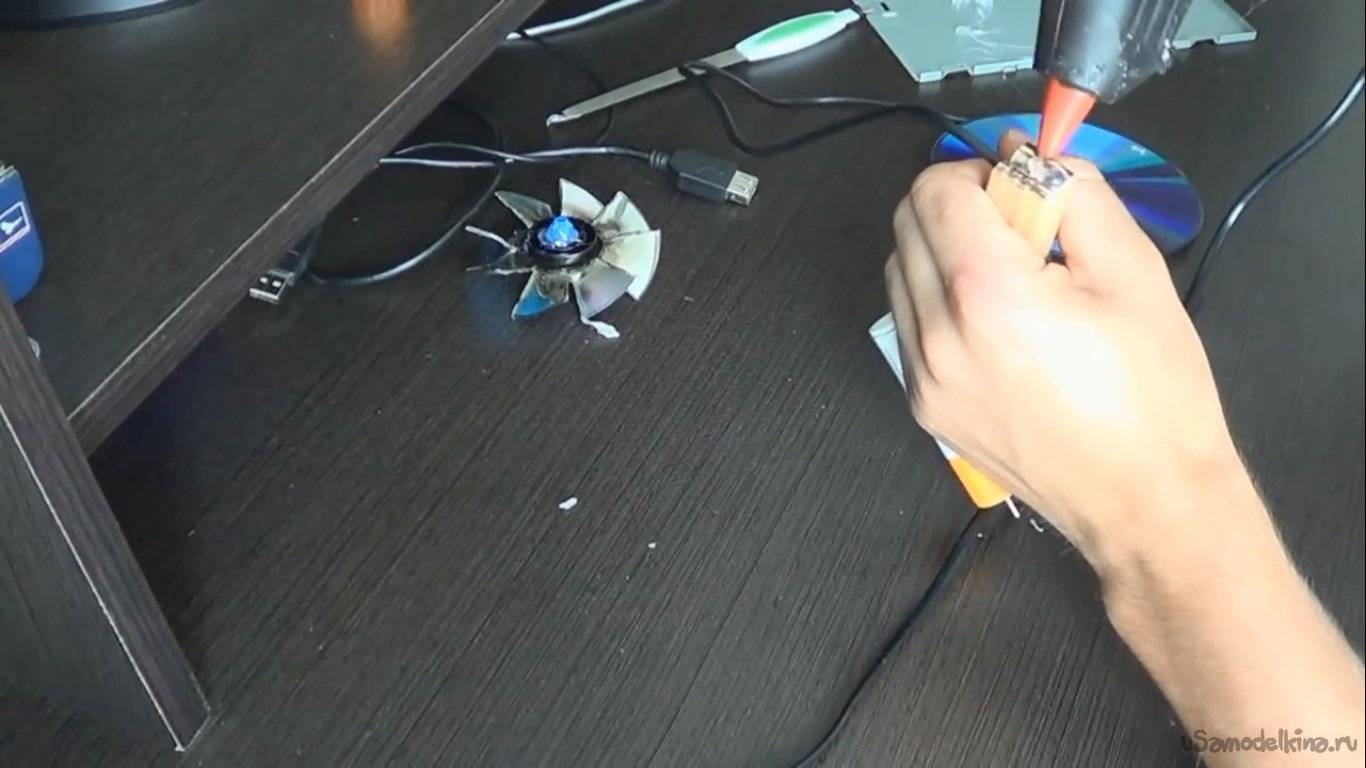

  4. К диску клеем специальное крепление.
  5. Основание корпуса делаем более устойчивым, можно прикрепить обычный диск.
  6. Прячем все провода, один выводим (для подключения к сети).

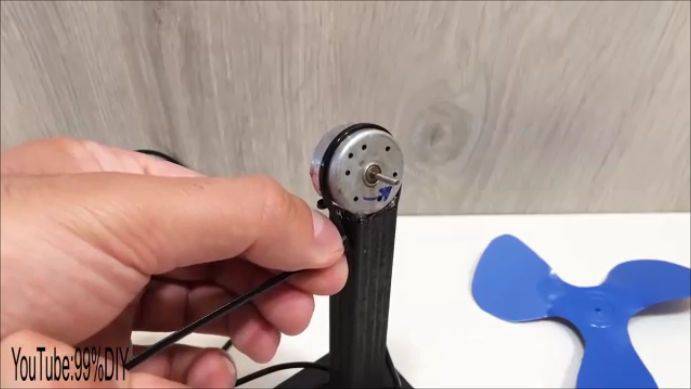

  7. Крепим моторчик в бумажную трубу и сразу крепим его к основанию.
  8. Крепим лопасть к двигателю.
  9. Теперь соединяем провода от мотора с ЮСБ кабелем, как это рассказано выше.

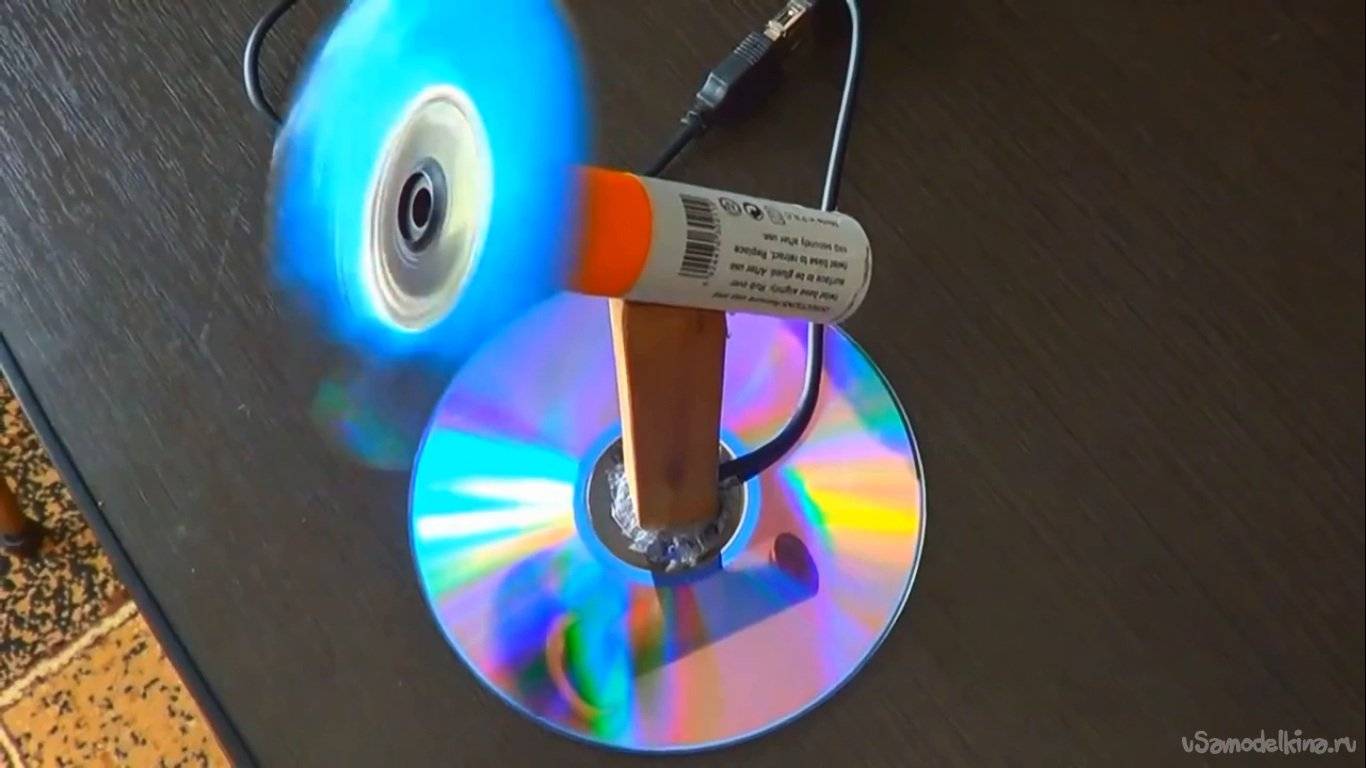

  10. Вот такой результат получается в итоге, при желании картонное основание можно закрасить или как-то украсить.

Вот ребята с видео показывают действительно классный способ. Похожим способом можно сделать вентилятор из бумаги, но помните, бумага должна быть толстая, оптимально вообще использовать картон.

Будет интересно узнать: Датчик протечки воды своими руками.

Оформление

Теперь нужно подумать над конструкцией блока вентиляторов, который вы сделали своими руками. Для того чтобы собрать все кулеры воедино, нужно определиться, в форме какой фигуры будет конструкция. Возможно, вам проще будет сложить их в виде квадрата или просто составить в ряд.

В любом случае, для этих целей понадобится клеевой пистолет, который обычно используют для изготовления изделий своими руками в кружках технического творчества или флористики. Можно проклеить с помощью него ребра кулеров в нужных местах и дать остыть. Но если у вас нет пистолета, а есть только проволока и изолента, то можно скрепить кулеры через отверстия для болтов с помощью проволоки, а края обмотать черной изолентой.

Итак, вы успели убедиться, что сделать простой обдув помещения своими руками – это просто и доступно даже человеку, далекому от технического творчества. Такие простые решения способны выручить в ситуации, когда нужно обеспечить прохладу в помещении в безветренную погоду, а обычный вентилятор либо сломался, либо его просто нет в доме. В этих случаях на помощь и приходит простая смекалка.

Данный материал навеян впечатлениями от работы над предыдущей статьей , героем которой был бесшумный HTPC в корпусе-радиаторе. Мне очень захотелось использовать в нем AMD A10-5800K . Удобная вещь, в которой в одном корпусе сочетаются достаточно мощный процессор и графическое ядро. Но есть одна трудность – его типичное тепловыделение составляет 100 Вт. На первый взгляд, это не так уж и много, но критическая температура ЦП равна 70 градусам. Получается интересное уравнение, в котором присутствуют невысокая температура и приличное тепловыделение. Непростая задачка.

Естественно, как каждый разумный человек, первоначально я решил пойти по пути наименьшего сопротивления – купить серийный кулер, который мог бы справиться с задачей отвода 100 Вт тепла от процессора.

Варианты кулеров

Есть довольно обширный список систем охлаждения, способных работать без вентиляторов и рассеивать при этом от 65 до 130 Вт. Конечно, перечень не самый полный. Первые два, можно сказать, ветераны, остальные гораздо моложе. Из всего списка у меня были первые три, и я решил опробовать их в «пассиве», начав с Scythe Ninja.

Естественно, без вентилятора, поскольку надежды на него было мало. В его технических характеристиках указано, что он в «пассиве» способен отвести 65 Вт. А я его ставлю на стоваттный процессор.

В тестировании была использована плата производства MSI FM2-A85XA-G65. При включении мониторинг в BIOS показывает 32 градуса, затем температура начинает расти примерно на 1 градус в минуту и очень скоро зашкаливает за 73 градуса. Дальше я выключил.

Периодически возникает необходимость в своеобразном вентиляторе, но маленькие модели стоят сравнительно много. Не стоит спешить раскошеливаться, ведь небольшой вентилятор можно спокойно сделать собственными руками. По эффективности он не уступает покупным аналогам, и на его создание потребуется минимальное количество материалов.

Как сделать USB вентилятор из подручных средств

Очень часто в знойную жару в помещении не хватает хотя бы минимального потока воздуха.

Для решения этой проблемы многие покупают настольные вентиляторы, они удобны и компактны, часть из них работает от USB, то есть их можно подключить к любой зарядке, повербанку либо ноутбуку, чтобы прохлада всегда была с вами.

Но зачем покупать то, что можно сделать самому из подручных средств? Для читателей сайта мы подготовили две простые инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками.

Итак, все, что Вам нужно подготовить — это острый нож, хорошие ножницы, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки или другой игрушки.

Популярные статьи  Почему подсветка в выключателе света работает через раз?

Идея №1 – Используем кулер

Для того чтобы собрать USB вентилятор из кулера потребуется не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный, и иногда желтый, еще реже – синий. Желтый и синий нам не пригодятся.

Зачищаем изоляцию на 10 мм и откладываем подготовленный элемент в сторону.

Как сделать USB вентилятор своими руками?

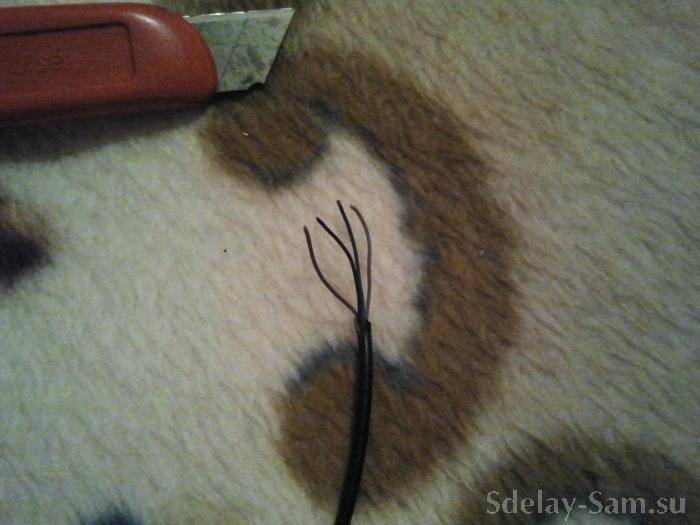

Далее нужно подготовить юсб провод. Отрезаем одну его половину и в месте среза счищаем изоляцию острым ножом, отлично подойдет канцелярский. Под ней Вы увидите четыре провода, из которых необходимыми являются два: красный и черный.

Их тоже зачищаем, при этом остальные два (как правило, зеленый и белый) лучше обрезать и заизолировать.

Как сделать USB вентилятор своими руками?

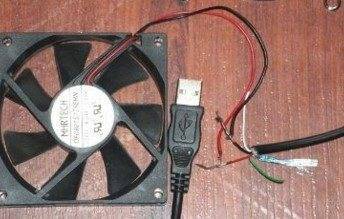

Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным с помощью скрутки.

После этого нужно тщательно заизолировать места соединения кабеля с помощью изоленты или термоусадки и сделать подставку. Что касается подставки, то тут уже дело Вашей фантазии.

Кто-то удачно применяет проволоку, другие очень интересно вырезают посадочное гнездо в картонной коробке.

Как сделать USB вентилятор своими руками?

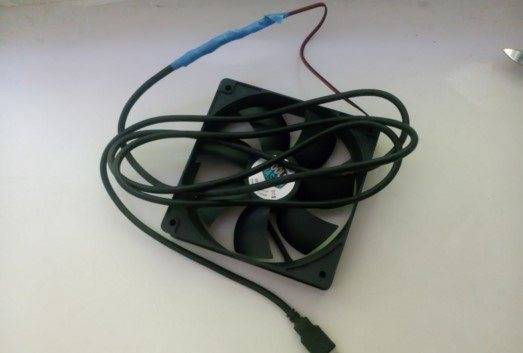

В конце концов, самодельный мини вентилятор подключается к компьютеру или зарядному блоку, и Вы можете насладиться работой своего собственного электроприбора.

Идея №2 – Используем моторчик

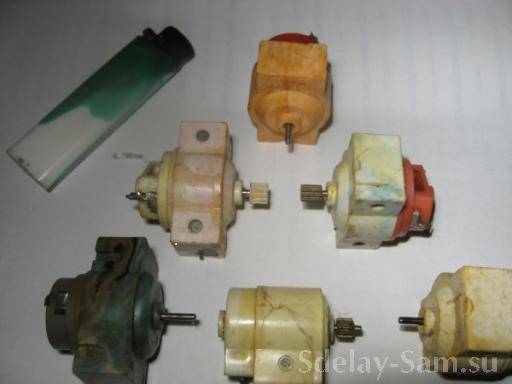

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше.

Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.

Как сделать USB вентилятор своими руками?

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).

Как сделать USB вентилятор своими руками?

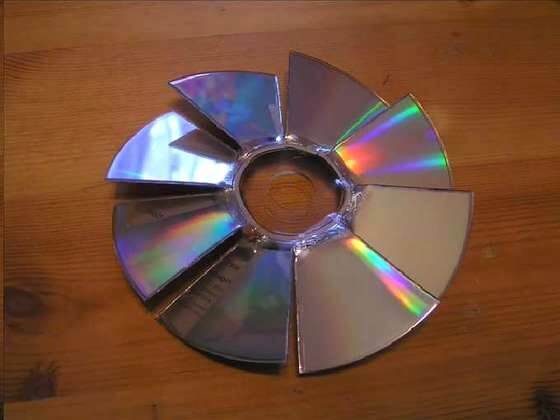

Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).

Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.

Как сделать USB вентилятор своими руками?

Наглядные видео инструкции:

Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием! Обязательно посмотрите предоставленные нами видео, они помогут лучше понять принцип работы. Если у вас остались какие-либо вопросы, смело оставляйте их в х.

Комментарии

Как сделать USB вентилятор своими руками?

гдето на ютубе лежало видео помогите найти

Войдите, чтобы ответить

Войдите, чтобы ответить

Слушайте народ. я вот сделал вентилятор этот от usb.. так вот в чём вопрос когда я его включаю он крутится нормально но дует на зад в чём проблемма. подскажите плиз)))

Войдите, чтобы ответить

попробуйте поменять + и — или лопости согнуть, чтобы дуло куда надо

Войдите, чтобы ответить

Антонище ты меня спас=))) вообще из головы вылетело + и — скрепить как надо)) спс)

Войдите, чтобы ответить

Войдите, чтобы ответить

Прикольная вещь)))Надо себе такой вентилятор замутить)))

Войдите, чтобы ответить

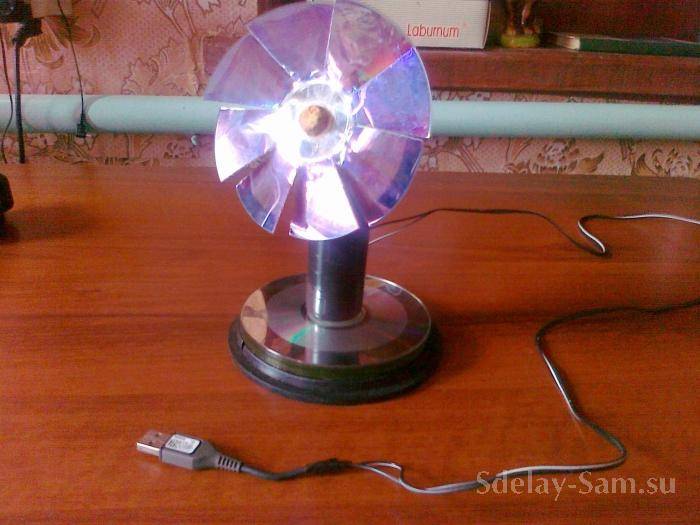

Сделал себе такой)Только подставку из 8 дисков сделал)Включаю,он на месте не стоит,начинает крутится по кругу по чуть-чуть на подставке)Оказывается поверхность стола очень гладкая,и я под низ ещё приклеил резину)Теперь всё чётко)Вот мой вентилятор:Как сделать USB вентилятор своими руками?

Войдите, чтобы ответить

5+++ Смотри, а то как взлетит!

Войдите, чтобы ответить

Ага)Думаю он не взлетит,тяжёлый,я ещё в трубку свинца накидал,так что всё чётко)

Войдите, чтобы ответить

Есть несколько вопросов:

1.Это не опасно для ПК?

2.Какой мощности должен быть моторчик?

Прошу ответить, так как буду данный агригат делать.

Войдите, чтобы ответить

Нет,это не опасно для ПК)Любой моторчик подойдёт)Делай,отпишись потом)))

Войдите, чтобы ответить

Я на всякий случай все равно запитаю от розетки, благо есть адаптер.

А у тебя какой мощности используется моторчик?Просто нужно узнать примерную мощность для таких лопастей.

Войдите, чтобы ответить

1. Это не опасно для компа если правильно подключить, а если «коратнуть» все провода вместе может сгореть USB.

2. Моторчик может быть любой мощности лишь бы был расчитан на 5 вольт

Я сам делал много вещей с USB портом, и все они РАБОТАЮТ и этот тоже.

Есть один минус- если будет питаться от ноутбука то батарея будет садиться быстрее чем обычно.

Войдите, чтобы ответить

Полярность подключения моторчика поменять нужно.

Войдите, чтобы ответить

Здравствуй Антон! Я тут тоже от дисков избавляюсь. Жаль они для винтов на мои самолеты не годятся. Ломаю только так. Вот моторчик у тебя, прям как из моего детства, где такой только достал? Они же еще на СОВДЕПовских игрушках стояли. Неужели до сих пор выпускаются?

Войдите, чтобы ответить

Думаю не выпускаются. У меня в гараже такие валаются еще ))))

Войдите, чтобы ответить

fantom я живу в ульяновске и скажу что на марата 7 магазин радио дело есть всё))

Войдите, чтобы ответить

На сегодняшний день в радиомагазинах рулит Китай. Вы уверены, что видели там это ? :

Как сделать USB вентилятор своими руками?

Войдите, чтобы ответить

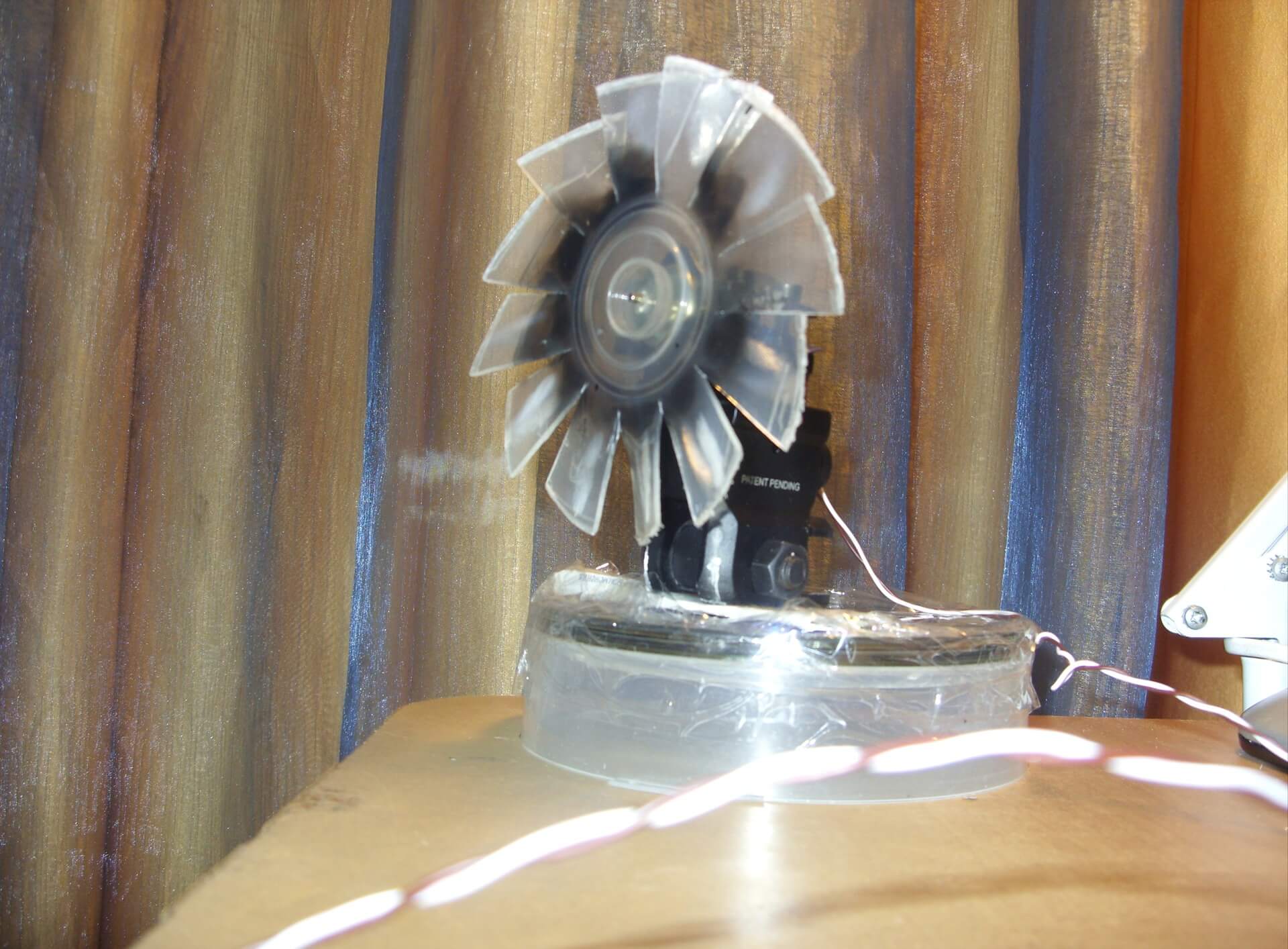

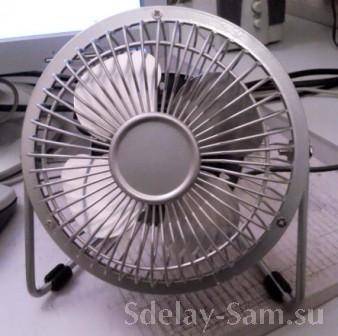

Может и не по-спортивному… Но особо в вентиляторе такого рода не нуждался! Но вот в магазине увидел и не смог удержаться – купил, цена вопроса 270 рубчиков. И понравился он мене своим корпусом (металл), как результат выкладываю несколько фото с целью поделится возможностью позаимствовать идею…

Как сделать USB вентилятор своими руками?

Вид сзади, есть выключатель, благодаря которому не надо для Вкл/Выкл «мусолить» лишний раз USBпорт

Как сделать USB вентилятор своими руками?

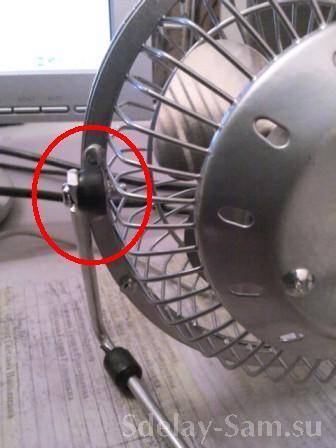

Крепление подставки – винтом через резиновую проставку, которая служит удерживающим элементом подставки в определенном положении.

Как сделать USB вентилятор своими руками?

Войдите, чтобы ответить

Смотрится. Для любителей можно сделать тихоходным, и спроецировать винт на стену.

Войдите, чтобы ответить

Войдите, чтобы ответить

Популярные статьи  Как сделать разводку электрики в квартире?

где можно найти вот эту деталЬ?? : 7 большая картинка с лева! радом с USB

Войдите, чтобы ответить

У меня че то из usb дымок иногда идет что это?

Войдите, чтобы ответить

Может замывает что-то? или контакт плохой.

Войдите, чтобы ответить

Дымок — значит. что-то «горит». Горит — значит греется. А греется может, как уже написал Антон — контакт плохой. Проверить как сам порт — может уже слишком расшатан, так и провод с USB — может тоже штекер дохлый, и толщина (диаметр) провода может не тянет моторчик, если моторчик мощный и на себя берет кучу энергии вот провода и не справляются. Попробуй в другой порт на компе воткнуть и понаблюдать. Если с другим портом таже ситуация, то дело в «преблуде» которую в него суют!

Войдите, чтобы ответить

Как сделать USB вентилятор своими руками?у меня почему то из провода USB 4 жилки торчит. как с ними разобраться? а то не хочется при пуске ченить не то с компом зрабиць. помогите пожалуйста..

Подключение

Что ж, теперь пришло время немного поговорить о том, как же пользоваться этой техникой. После покупки вентилятор необходимо присоединить к USB-входу.

Если вы используете соответствующий разъем на компьютере или ноутбуке, запомните, что устройство не начнет работу до тех пор, пока оборудование, к которому оно подсоединено, не включится. Также потребуется устанавливать для него специальные драйверы. Они, как правило, идут в комплекте с вентилятором или ищутся автоматически.

Когда USB-вентилятор подключается к сети не через компьютер (при помощи специального переходника в розетке) никаких дополнительных манипуляций не требуется. Просто вставляете провод в нужный разъем, а затем включаете оборудование. Можно пользоваться.

Охлаждающая подставка работает через ЮСБ (USB) порт, как переделать на работу от сети?

Подставка, 2-а кулера, быстро ноутбук разряжается. Вообще такая переделка возможна?

Вообще-то довольно странно, что аккумулятор ноутбука разряжается, когда работаете не в поезде и не в самолёте, не в парке на скамеечке, а дома, возле розетки. От неё и питайте ноутбук, незачем уменьшать ресурс аккумулятора, ведь он не бесконечен.

Адаптер (зарядник мобильника) тоже прекрасно подойдёт, ничего ему не будет от длительной работы, если нагрузка не чрезмерная.

У меня колонки для ноутбука работали по такому же принципу, но, иногда «глючили», сбивая звук и изображение..

Взял адаптер дополнительного питания(для зарядки мобильного телефона) и подключил их независимо и автономно.

Колонки стали независимы от портов ноутбука.

Работает больше года и без нареканий.

Думаю, что можно так же поступить и в Вашем случае.

Напрямую, отрезав ЮСБ штекер и монтировав на его место вилку охлаждающая подставка работать не будет, вентиляторы сгорят.

Надо что-то вроде понижающего трансформатора, или можно использовать любую зарядку от телефона.

Разрезаем провод ЮСБ, перед нами четыре провода, нам нужен плюсовой и минусовой,

Как сделать USB вентилятор своими руками?

Тоже самое делаем с зарядкой к телефону, отрезаем штекер, провода там не промаркированы, узнать где плюс, где минус можно при помощи сырой картошки.

Разрезали картошку, воткнули провода, где картошка позеленеет, там плюс.

Затем маркируем +-, концы зачищаем.

Примитив конечно, но если нет тестера, вариант рабочий.

Охлаждающая подставка будет работать от сети 220-ь Вольт через зарядку от телефона.

Зарядку конечно сутками держать в розетке, не стоит, но часов 10-ь (+-) в день, она может быть в работе, нет ни чего в этом страшного.

Если ненужной зарядки нет, то освободить ЮСБ порт ноутбука можно подключив подставку к ЮСБ порту стационарного компьютера (их там значительно больше, всегда найдётся не задействованный).

Как сделать USB вентилятор своими руками?

К нему шнур с выключателем.

Ещё проще купить вот такой удлинитель с ЮСБ входами,

Источник

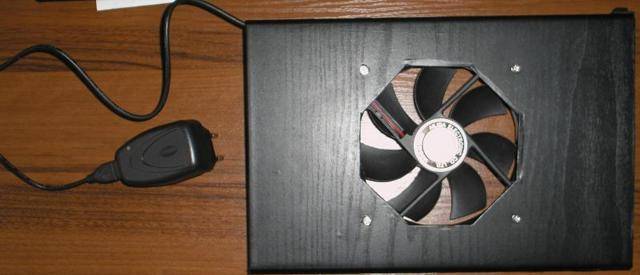

Способ №1 — подставка для ноутбука из старого кулера

Наиболее сложным моментом будет изготовление корпуса. В зависимости от веса устройства, вам понадобится соответствующий материал. К примеру, тонкий пластик может сломаться под весом тяжелого ноутбука, нетбук куда легче, поэтому для него подойдет и пластиковая подставка.

Весь процесс изготовления USB вентилятора не займет много времени и будет состоять из таких этапов:

  • Приложите сам кулер к обратной стороне пластиковой или деревянной конструкции и отметьте карандашом или саморезом места крепления;
  • Отступите от намеченных точек крепления и вырежьте отверстие для вентилятора при помощи ножа или электролобзика;
  • При помощи саморезов или болтов прикрепите USB вентилятор к корпусу; Рис. 1: Прикрутите  USB вентилятор
  • Для обеспечения нормального размещения на столе, приклейте или прикрутите к подставке ножки (подойдут как четыре по углам, так и две сплошные по противоположным краям), их высота должна быть больше толщины USB вентилятора;
  • От юсб шнура отрежьте ненужный конец, на его месте вы обнаружите четыре жилы, две из них вам понадобятся для питания, как правило, красного и черного цвета, а вторые две необходимо обрезать, чтобы не мешали; Рис. 2: из  USB возьмите красный и черный провод
  • Обрежьте изоляцию с краев красной и черной жилы, приблизительно на 10 – 20 мм;
  • Если вывод кулера остался в виде клеммы, вставьте в него концы от юсб провода, в противном случае провода от вентилятора нужно зачистить, как и шнур; Рис. 3: зачистить провода кулера
  • Для этого обрежьте провода питания двигателя и удалите с них крайнюю изоляцию на 10 – 20 мм, соедините с выводами шнура питания, спаяйте и заизолируйте.

Самодельный USB вентилятор готов к использованию в качестве охлаждающей подставки для вашего ноутбука

Обратите внимание, место сращивания проводов лучше спрятать под корпусом и приклеить при помощи изоленты или клея, чтобы провода не болтались от вибрации. Сам USB вентилятор может питаться как от разъема устройства, так и от розетки через переходник

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
