Лампы общего назначения и местного освещения

Параметры ламп накаливания общего назначения нормируются ГОСТ 2239-79. Эти лампы предназначены для установки в светильники общего освещения бытовых и общественных помещений, а также открытых пространств. Лампы рассчитаны на включение в электрическую сеть с номинальным напряжением 127 и 220 В. Установившаяся шкала мощностей этих ламп, построенная на основе ряда предпочтительных чисел, приведена в таблице 2, в которой указаны значения световых потоков при напряжении 220 В.

Таблица 2

Номинальные световые потоки ламп накаливания общего назначения по ГОСТ 2239-79

Мощность лампы, Вт Номинальный световой поток лампы, лм
вакуумной газополной биспиральной газополной моноспиральной криптоновой биспиральной
15 25 40 60 100 150 200 300 500 750 1000 105 220 – – – – – – – – – – – 400 715 1350 2100 2920 – – – – – – – – – 2000 2800 4600 8300 13100 18600 – – 460 790 1450 – – – – – –

Ассортимент ламп разбивается на группы в зависимости от видов тела накала (спираль или биспираль) и наполнения (вакуумные, газополные).

Форма колбы, способ монтажа, марка стекла и тип цоколя выбираются из соображений дешевизны, удобства технологи с учетом получения оптимальной световой отдачи при сроке службы 1000 часов. Отметим, что в последнее время эффективность конструкции ламп накаливания оценивается по большому числу факторов, в том числе эксплуатационных.

Никаких специальных требований к светораспределению или механической прочности этих ламп не предъявляется, кроме прочности крепления цоколя. Температурные и другие климатические требования выполняются благодаря правильному выбору материалов. Наибольшего внимания в этом отношении требует материал цоколя и цоколевочной мастики. Так как лампы не предназначены для длительного хранения, их цоколи изготовляют из ленточной стали с последующим цинкованием и пассивированием. Прочность крепления цоколя к колбе нормируется значением крутящего момента (в пределах 0,05 – 5 Н × м). После испытания ламп на срок службы допускается его снижение в 2 раза.

Лампы снабжаются, как правило, резьбовыми цоколями, но допускается их изготовление и со штифтовыми цоколями.

Лампа накаливания местного освещения, выпускается по ГОСТ 1182-77, отличаются напряжением питания, которое согласно технике безопасности не должно превышать 36 В, а для особо опасных помещений – 12 В. Мощности ламп местного освещения ограничены и составляют 15, 25, 40 и 60 Вт. Срок службы каждого экземпляра лампы должен составлять не менее 70% средней продолжительности горения.

Прожекторные лампы

Цветовая температура ламп накаливания

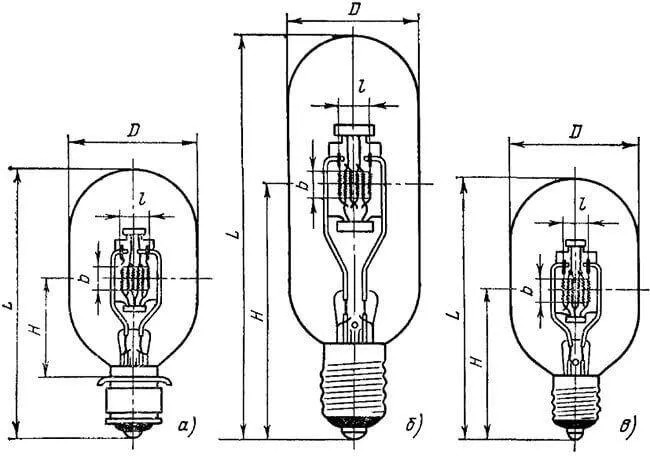

Рисунок 3. Лампы кинопроекционные:а – типа К6-30; б – типа К40-750

Ассортимент прожекторных ламп подразделяют на три группы: лампы для киноаппаратуры (ГОСТ 4019-74), лампы для прожекторов общего назначения (ГОСТ 7874-76) и лампы маячные (ГОСТ 16301-80). Все эти лампы имеют фиксировано расположенное концентрированное тело накала, которому стремятся придать максимальную габаритную яркость. Поэтому для большинства  ламп нормируют габаритные размеры тела накала и используют фокусирующие цоколи. Для большинства ламп этого ассортимента, кроме того, оговаривают положение их горения.

Для ламп, работающих в кинопроекционной аппаратуре (рисунок 3), приняты, как правило, небольшие напряжения, позволяющие изготовлять тело накала из фольфрамовой проволоки большого диаметра, что обеспечивает соответствие срока службы каждой лампы установленной средней продолжительности горения. У ламп, предназначенных для горения цоколем вверх, тело накала конструктивно удалено от ножки для исключения перегрева цоколя.

Прожекторные лампы изготовляют на напряжения: 50 В (для железнодорожного транспорта), 110 В (для судов речного и морского флота) и 127 и 220 В (общего назначения).  Типичные конструкции прожекторных ламп со слабо ограниченным положением при горении приведены на рисунке 4. На рисунке 5 показаны характерные конструкции прожекторных ламп в рабочем положении, имеющие ограничение по этому признаку. Некоторые лампы снабжены фокусирующими цоколями. На рисунках 4 – 6 дана принятая в стандартах на лампы накаливания система обозначения их основных размеров.

Цветовая температура ламп накаливания

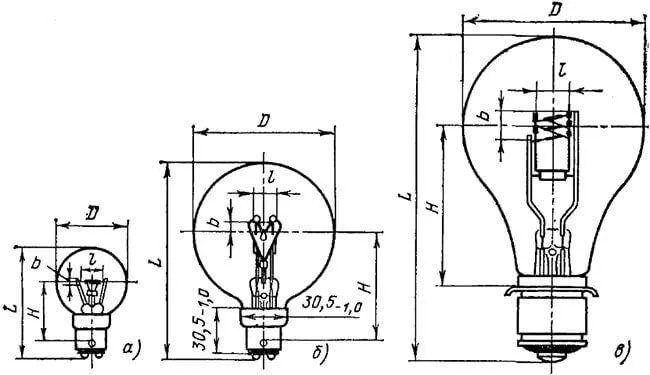

Рисунок 4. Лампы накаливания прожекторные общего назначения со слабо ограниченным положением при горении:а – для железнодорожных прожекторов на напряжение 50 В; б и в – для прожекторов общего назначения

Цветовая температура ламп накаливания

Рисунок 5. Лампы прожекторные с вертикальным положением горения:а – типа ПЖ110-500-2 в цилиндрической колбе с фокусирующим цоколем; б – типа ПЖ110-1000 с резьбовым цоколем; в – то же типа ПЖ220-500

Маячные лампы (рисунок 6) отличаются от прожекторных тем, что они используются в линзовых оптических системах с большими углами охвата, что исключает необходимость располагать тело накала в одной плоскости. При этом требуется лишь его достаточная компактность. Маячные лампы рассчитаны на напряжение от 6 до 110 В и мощности от 3 до 1000 Вт. Контроль правильности расположения тела накала относительно фиксирующих элементов фокусирующих цоколей осуществляется проектированием изображения тела накала в двух взаимно перпендикулярных плоскостях. Для всех типов маячных ламп нормируется срок службы каждой лампы, что связано с труднодоступностью их замены в аппаратуре.

Популярные статьи  Как сделать ремонт энергосберегающей лампы своими руками?

Цветовая температура ламп накаливания

Рисунок 6. Лампы маячные с резьбовыми и штифтовыми цоколями:а – на напряжение 6 В; б – на напряжение 110 В

Разновидности ламп накаливания

Классифицируются лампы накаливания исходя из их конструкционных особенностей и сферы применения.

Общего и местного назначения – самая многочисленная группа. Лампы общего вида используются при организации основного освещения бытовых, промышленных и общественных помещений. Основным отличием устройств местного назначения является пониженное напряжения источника питания. Поэтому чаще всего их используют в переносных светильниках, для освещения рабочего места и т. д.;

Декоративные отличаются разнообразием размеров, форм и расположением спирали. Такие лампы накаливания обрели популярность в последнее время благодаря неординарному внешнему виду. Чаще всего их используют в дизайн-проектах в качестве декоративного элемента.

Иллюминационные виды ламп накаливания отличаются небольшим рабочим напряжением. Как правило, у них цветная колба, окрашенная изнутри (реже снаружи) неорганическим пигментом. Палитра красок самая разнообразная и зависит от цели использования. Чаще всего применяются в иллюминационных устройствах. Но эффективная цветопередача сохраняется недолго – под воздействием высокой температуры пигмент «выгорает» и теряет первоначальную яркость.

Иллюминационная лампа накаливания.

Сигнальные постепенно становятся историей. Все чаще их заменяют светодиодные элементы. Разрабатывался этот вид ламп накаливания для разнообразных светосигнальных устройств.

Сигнальная лампа.

Зеркальные имеют колбу своеобразной формы. Ее разрабатывали с таким расчетом, чтобы световой поток имел определенную направленность. Препятствует рассеиванию и способствует фокусировке специальное алюминиевое покрытие. Оно наносится изнутри, оставляя не закрашенным определенный участок колбы (как правило верхний), через который и будет выходить луч света. Используется в местах где необходимо организовать направленное освещение.

Лампf накаливания зеркальные (ЗК).

Транспортные лампы используются в самых разнообразных ТС. Их конструкция и технические характеристики соответствуют условиям эксплуатации. Такие осветительные элементы отличаются повышенной прочностью и вибрационной устойчивостью. Устройство цоколя позволяет быстро сменить вышедшую из строя лампу на новую. Рассчитаны на работу от электросети транспортного средства. Основные виды таких элементов используются в осветительных приборах авто- и мототранспорта, на тракторной технике, самолетах и вертолетах, на морских и речных судах.

Отдельно в этой категории стоят двухнитевые лампы накаливания. В них имеются две спирали, что позволяет в некоторых ситуациях использовать вместо двух один элемент освещения. Например, фары автомобиля (переключение с ближнего на дальний или с габаритов на стоп-сигналы), ж/д светофоры и т. д.

Лампа накаливания, 12V, 21/5W, BAY15d, МАЯК, 61215, двухнитевая с большим цоколем.

Отдельную группу составляют галогенные лампы накаливания. Использование галогенов позволило значительно уменьшить габариты конструкции при повышении светоотдачи. По этой технологии изготавливаются элементы для общего освещения, инфракрасных облучателей, кино- и телеоборудования, прожекторов и пр.

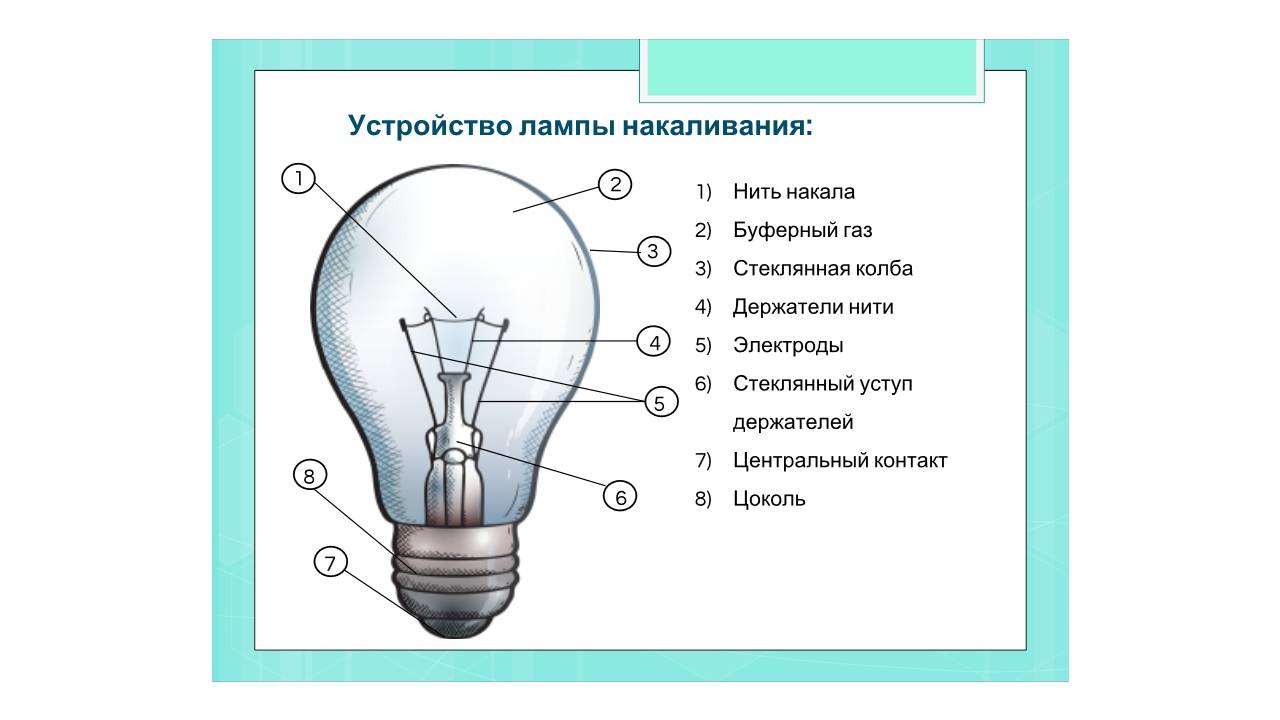

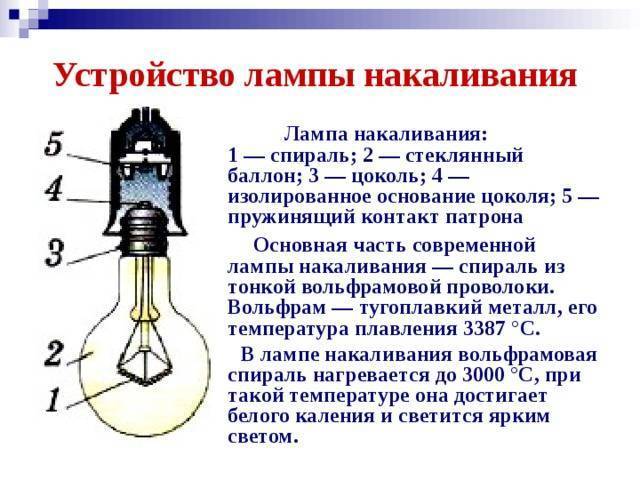

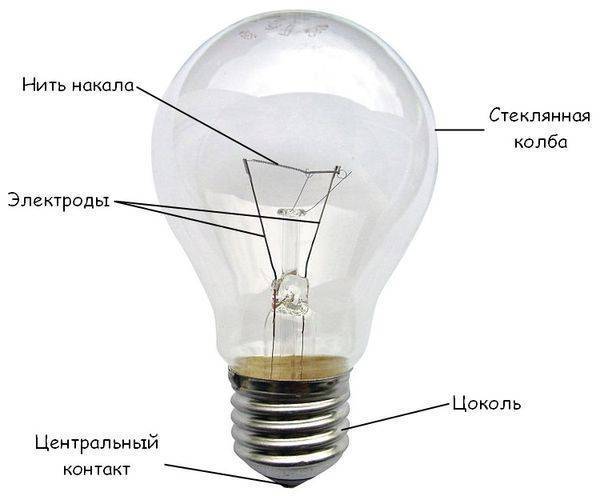

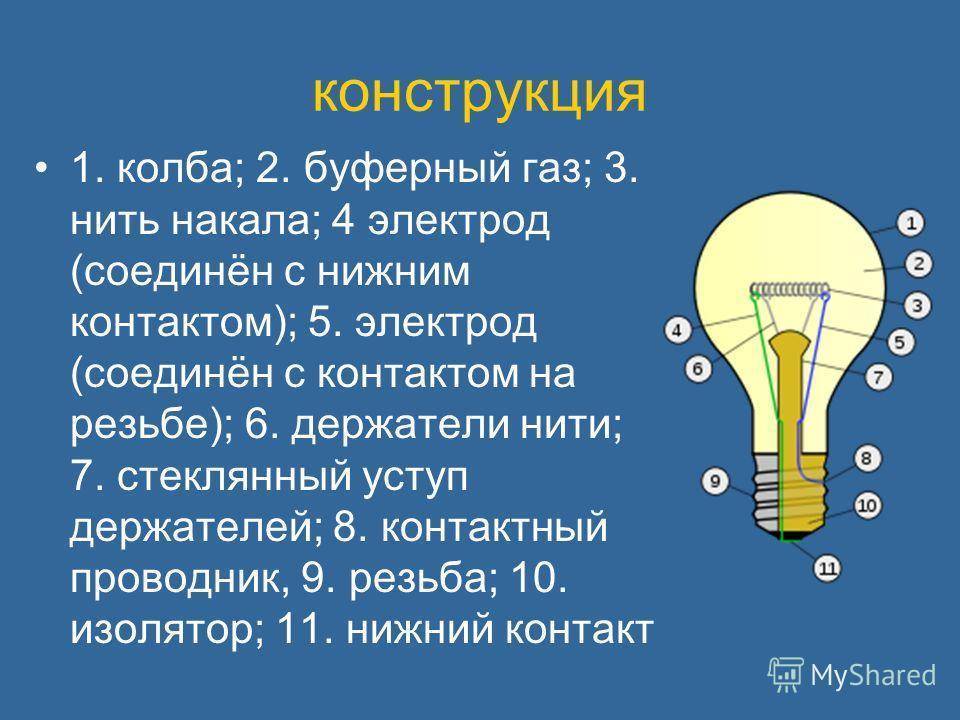

Конструкция

Стандартно устроенная лампа накаливания – электрическое приспособление,
излучающее свет с поверхности вольфрамового проводника. Как известно, этот металл
плавится при очень высокой температуре (3422 °C). Выполненная из вольфрама нить
размещена между пары электродов в герметичной стеклянной колбе, во избежание
окисления металла заполненной инертным газом (аргон, азот и т.д.). Инертный
наполнитель не требуется для источника света невысокой мощности (до 25 Вт), в
отличие от стеклянной колбы, предотвращающей нежелательный контакт нити с
атмосферным воздухом в большинстве ламп накаливания любой мощности.

Цветовая температура ламп накаливания

Рассмотрим в качестве примера стандартную лампу накаливания Е27 мощностью
60 Вт. Ее цоколь имеет форму алюминиевого цилиндра с винтовой резьбой, которая
выполняет функцию ребер жесткости. Цоколь герметично фиксирует колбу, внутри
него имеются необходимые контакты и предохранитель.

Виды ламп и их функциональное назначение

Существует много ламп накаливания, классификация их происходит по функциональному назначению и конструкционным особенностям.

Общего, местного предназначения

Вплоть до 1970 года их называли нормально-осветительными. Эта группа является самой массовой среди обычных ЛН. Ранее успешно использовались как для общего, так и для декоративного освещения дома, в офисах, других учреждениях. На данный момент во многих странах, в том числе в России, их выпуск ограничивается.

Что касается лампочек местного назначения, то они по конструкции такие же, как и общего, но рассчитаны они на пониженное рабочее напряжение. Использоваться могут в ручных переносных светильниках, для освещения станков, верстаков и т. д.

Лампа общего назначения

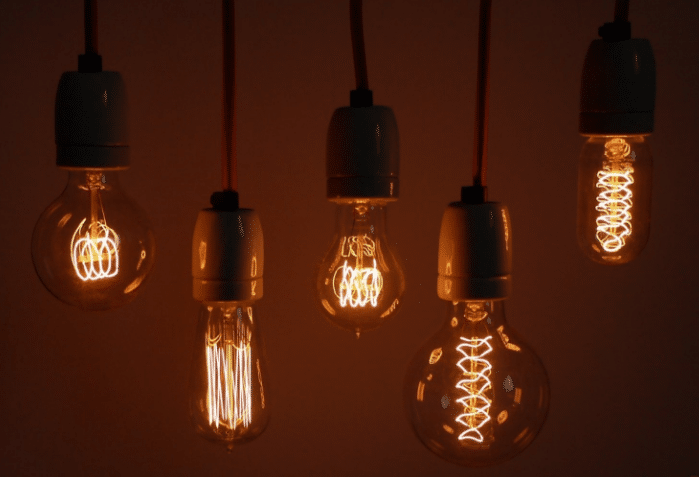

Декоративные

Основная их особенность – это фигурная колба, размеры ее могут быть очень разными, также как и расположение внутри нити накаливания. Подобные модели сегодня очень востребованы, но выполняют не так роль освещения, как декора, в особенности в винтажных или ретро дизайн-проектах. Внешний вид подобной лампы очень оригинален.

Цветовая температура ламп накаливания
Варианты исполнения декоративных ламп

Иллюминационные

Колба у них окрашена в разные цвета, в зависимости от целевого использования. Удобны для оснащения иллюминационных установок. Краска в основном наносится на колбу внутри, для этого применяются неорганические пигменты. Значительно реже такие лампы красят снаружи. Мощность их небольшая, варьируется в пределах 10–25 Вт. Необходимый эффект они дают только первое время, далее цвет их меняется, теряет яркость.

Цветовая температура ламп накаливания
Иллюминационная лампа может быть разной мощности

Сигнальные

Применялись в разных светосигнальных приборах. На данный момент из этой сферы их вытесняют светодиодные лампы.

Цветовая температура ламп накаливания

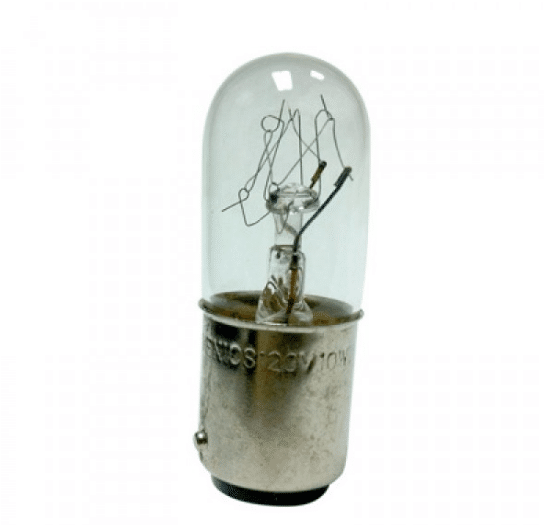

Вариант исполнения сигнальной лампы

Зеркальные

Колба такой лампы имеет специфическую форму, внутри она покрыта тонким слоем алюминия. За счет этого создается зеркальный эффект, также есть прозрачная часть. Основная задача таких ламп – распределение светового потока с целью сосредоточения в пределах определенной зоны. Удобно их использовать в витринах магазинов, в торговых залах. Именно такие лампы используются для обогрева новорожденных птенцов и других животных.

Популярные статьи  Датчик температуры охлаждающей жидкости: назначение, устройство, принцип работы

Цветовая температура ламп накаливания
Зеркальная лампа накаливания

Транспортные

Эта группа очень обширная, используется в разных транспортных средствах, для фар или другой подсветки. Востребованы для:

  • Автомобилей.
  • Мотоциклов.
  • Тракторов.
  • Самолетов и вертолетов.
  • Речных и морских судов.

Такие лампы имеют ряд особенностей, среди них:

  1. Высокая прочность.
  2. Стойкость к воздействию вибрации.
  3. Специальные цоколи, за счет чего удается быстро менять вышедшую из строя лампу.
  4. Они рассчитаны на питание от электрической сети ТС.

Цветовая температура ламп накаливания

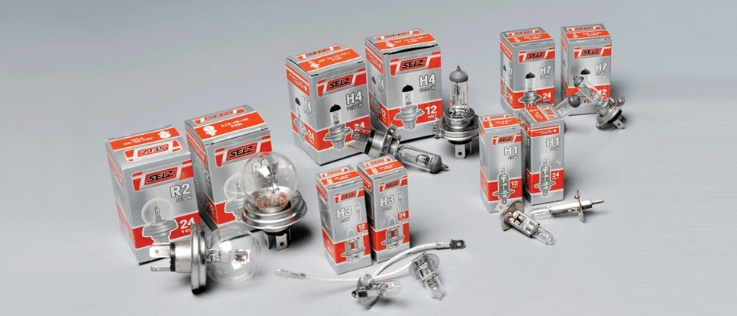

Автомобильные лампы накаливания

Двухнитевые

Это подтип специальной лампы накаливания, которые используются в:

  • Автомобилях. Так, лампы для фар могут иметь 2 нити накала. Одна из них идет на ближний свет, вторая – на дальний. Аналогичная ситуация и для задних фонарей, только тут отдельные нити для габаритов и для стоп-сигналов.
  • Самолетах. В отдельных моделях в посадочно-рулежной фаре.
  • Ж/д светофорах. Тут двухнитевые лампы – это элемент безопасности и подстраховки, если перегорит одна, то вторая сможет продолжать подавать сигнал.

Важно! Есть и другие варианты ламп, например, имеющие специальный спектр излучения, нагревательные, проекционные и другие. Но сегодня они активно вытесняются другими типами лампочек.

Двухнитевая автомобильная лампа накаливания

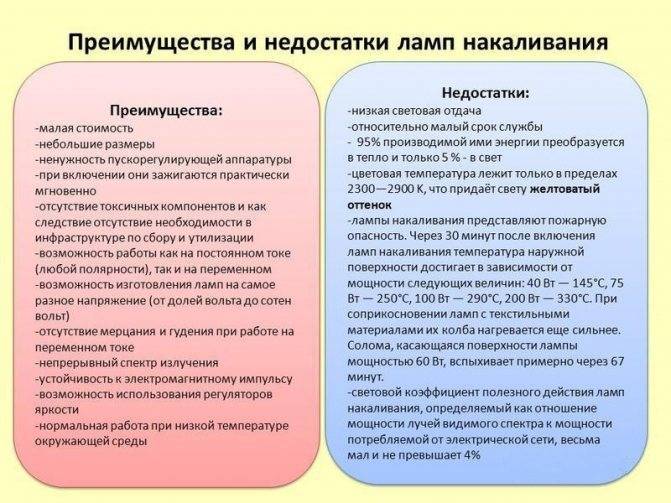

Преимущества и недостатки

Цветовая температура ламп накаливания
Лампы накаливания имеют ряд своих достоинств:

  • приемлемую стоимость;
  • компактные габариты;
  • мгновенную реакцию на включение/выключение;
  • отсутствие мерцания, неблагоприятно воздействующего на глаза;
  • инертность к скачкам напряжения;
  • мягкая гамма свечения, способствующая расслаблению, созданию атмосферы уюта;
  • хороший индекс цветопередачи, равный Ra 90;
  • работа в любых условиях (в том числе при высокой влажности);
  • постоянная доступность для потребителя;
  • экологичность;
  • отсутствие шума при работе;
  • инертность к ионизирующей радиации.

К недостаткам ламп накаливания относят такие моменты:

  • хрупкость, чувствительность к механическим повреждениям;
  • сравнительно малый срок эксплуатации;
  • низкий КПД, не превышающий 5-7% (отношение расходуемой мощности к видимому излучению);
  • пожарная опасность при прямом контакте лампы с горючими веществами (текстиль, солома и др.);
  • вероятность взрыва при термическом ударе или разрыве спирали под напряжением.

Принцип работы лампочки

Работающая лампа накаливания

Нагрев ЛН во время работы происходит из-за конструкционных особенностей источника света. Именно из-за сильного нагрева во время работы время эксплуатации ламп значительно уменьшается, что делает их сегодня не такими выгодными. При этом из-за нагрева нити происходит повышение t0 самой колбы.

Принцип работы ЛН основывается на преобразовании электрической энергии, которая проходит через нити спирали, в световое излучение. При этом температура разогретой нити может достигать 2600- 3000 оС.

Спектр ламп при таком строении заметно отличается от спектра дневного света. Для такой лампы спектр излучаемого света будет характеризоваться преобладанием красных и желтых лучей.

Стоит отметить, что колбы у более современных моделей ЛН (галогеновых) не вакуумируются, а также не содержат в своем составе спиральной нити. Вместо нее внутрь колбы закачивают инертные газы (аргон, азот, криптон, ксенон и аргон). Такие конструкционные усовершенствования привели к тому, что температура нагрева колбы во время работы несколько уменьшилась.

Галогенные лампы

Цветовая температура ламп накаливания

Долгое время галогенные лампы занимали вторую строчку популярности среди покупателей. Однако, последние годы они стали использоваться все реже, поскольку люди начали отдавать свои предпочтения более современным решениям. Прежде такие лампы широко использовались для реализации встроенного освещения. Теперь же их можно встретить разве что в некоторых люстрах и настенных бра.

Плюсы галогенных ламп

В сравнении с лампами накаливания галогенные обладают значительно более стабильным по времени световым потоком, поэтому у них продолжительней срок службы.
К положительным характеристикам можно отнести относительно меньшие размеры, более высокие показатели термостойкости и механической прочности.
Немаловажно и то, что галогенные лампы имеют высокий показатель мощности, в то время как уровень расхода электроэнергии в сравнении с лампами накаливания у них в разы меньше.

Минусы галогенных ламп

  • Чтобы подключить галогенные лампы в сеть требуется использовать трансформатор. Безусловно, в люстрах и настенных бра он обычно встроен. Однако, при необходимости создания точечного освещения приобрести трансформатор и смонтировать его придется самостоятельно.
  • Качество предлагаемых трансформаторов зачастую оставляет желать лучшего. Это может вылиться в серьезные проблемы, ведь спрятанный в гипсокартонном коробе или за натяжным потолком трансформатор поменять в случае выхода его из строя будет совсем непросто.

Типоразмеры цоколей: сферы применения + фото

Маркировка расскажет лишь о принадлежности лампы к одному из видов, но полную информацию можно получить лишь ознакомившись с разными вариантами цоколей. Практически в каждой конструкции есть еще несколько размеров, определяющих применение.

Резьбовые (E)

Модели с резьбовыми цоколями еще называют лампами Эдисона в честь изобретателя. Это самый распространенный вариант цоколей, используются повсеместно, широк и ассортимент ламп: от обычных приборов накаливания до современных светодиодных.

Резьбовые элементы.

Размеры резьбовых лампочек разделяют на 4 категории:

  • E10 – самый маленький вариант, используется в компактных осветительных приборах, бытовой технике;
  • E14 – популярный бытовой вариант освещения в светильниках подвесных, настенных, настольных;
  • E27 – самый популярный вариант, также применяется для освещения средней мощности;
  • E40 – устанавливается в мощных лампах, в частности, в уличных фонарях.

Штыковые (G)

В данных устройствах контактными соединением уже выступает не резьба, а штырьки. Простая конструкция обеспечивает надежное проведение электричества, цоколь используется в галогенных, люминесцентных, светодиодных источниках света.

Штырьковое соединение.

Распространенные штырьковые типоразмеры:

  • G4 – им оснащаются миниатюрные галогенные и светодиодные лампы, которые применяются в освещении мебели, магазинных витрин;
  • G5.3 – устанавливается в галогенных и светодиодных лампах для спотов;

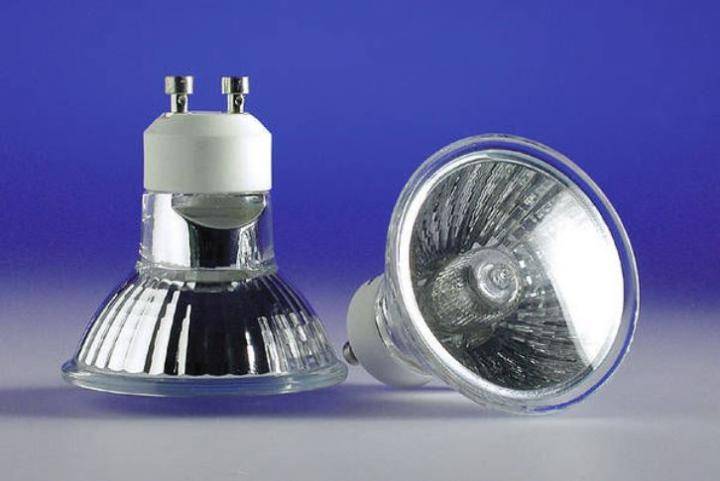

  • GU10 – отличаются от G наличием поворотных соединений для увеличения прочности;
  • G13 – один из самых популярных штырьковых цоколей, используется в трубчатых лампах освещения;
  • G23 – устанавливается в светильниках подвесных и настольных.
Популярные статьи  Может ли сосед подключить в распределительной коробке свой ноль к моему?

Настольные (2G11)

Эта разновидность используется в люминесцентных настольных лампах, внешне похожа на G23. Колба имеет вытянутую П-образную форму, конструкция дополнительно оснащается пусковым стартером и конденсатором. 2G11 используется не только в осветительных приборах, но и в дезинфицирующих, с ним производят бактерицидные ультрафиолетовые лампы.

УФ светильник с 2G11.

С глубоким контактом (R)

Основное отличие от других цоколей в утопленном контакте. Самый распространенный типоразмер – R7s, им оснащаются светодиодные и галогенные лампы прожекторов, производственных светильников. Дополнительно в маркировке может быть указано число, которое обозначает длину лампы. Еще одна сфера применения приборов с цоколем типа R – автомобильная.

Схема контактов R7s.

Штифтовые (B)

Установлены в двухспиральных автомобильных источниках света. Особенность в том, что лампа правильно фиксируется только в одном положении благодаря выступающему элементу. Это необходимо для строго заданной технической характеристики направления света. Чтобы зафиксировать такую лампочку в разъеме, нужно ее вставить с нажатием и поворотом.

Конструкция с штифтом фиксации.

Софитные (S)

Использовались в основном в сценическом оборудовании, благодаря которому и получили свое название. Сегодня с софитными цоколями делают лампы для декоративной подсветки (мебель, зеркала) и функциональной в авто (салон, номерные знаки).

Софитные осветительные элементы.

Фокусирующие (P)

В конструкции такого цоколя есть сборная линза, она предназначена для направления фокусировки света. Благодаря этому, лампа вставляется в определенном положении и фиксируется. Фокусирующие источники света распространены в фонариках, кинопроекторах.

Цоколь автомобильной лампы P20d

Телефонные (T)

Миниатюрные лампы, устанавливаются в щитах автоматики, для подсветки панелей, в пультах дистанционного управления. Цифрой по стандарту обозначается диаметр, но в телефонных цоколях он измеряется в дюймах, так, у T5 диаметр составит 5/8 дюйма, что равно 1,59 см, а у T10 – 3,17 см.

Миниатюрные лампочки T5

Проволочные или бесцокольные (W)

Наличие цоколя как такового в конструкции не предусмотрено, его функции выполняют контакты, исходящие из основания лампы. Цифрами в маркировке обозначается толщина основания с одним токовым вводом. Они применяются в праздничных световых гирляндах, автомобильных поворотниках.

Устройства с символом W

Достоинства

Лампы накаливания имеют такие преимущества:

  1. Низкая стоимость по сравнению с другими видами ламп (люминесцентные, светодиодные).
  2. Компактные размеры.
  3. Работают при незначительных перепадах напряжения.
  4. Функционируют без специального оборудования, излучают свет сразу после включения (не нужно время на разогрев).
  5. При работе на переменном токе мерцание присутствует, но человеческий глаз его не улавливает.
  6. Излучают свет, который приятен для человеческого зрения, коэффициент цветопередачи на высоком уровне.
  7. Обычная лампочка может работать при низких температурах, поэтому ее применяют для освещения улицы.
  8. Не содержит токсических веществ в колбе, поэтому ее можно выбрасывать в мусор.
  9. Работают беззвучно (нет шума, треска, гула), отсутствуют радиопомехи.
  10. Прибор не чувствителен к полярности подключения.
  11. Нить накала прибора испускает сравнительно мало УФ-лучей.

Это основные преимущества ламп накаливания.

Основные характеристики

Определенные свойства имеют лампы накаливания. Характеристики этих приборов измеряются по разным показателям. Диапазон мощности этих приборов, предназначенных для бытовых целей, составляет от 25-150 Вт. Для уличного освещения и промышленного назначения могут применяться лампы до 1000 Вт.

В процессе работы вольфрамовая нить накаливается до 3000 °С. Отдача светового потока при этом может варьироваться от 9 до 19 Лм/Вт. При этом прибор может работать при номинальном напряжении 220-230 В. Некоторые устройства рассчитаны на 127 В сети. Частота составляет 50 Гц.

Цветовая температура ламп накаливания

Размер цоколя у подобных приборов может быть 3 типов. Это указывается в маркировке. Если он составляет 14 мм, это цоколь Е14. Соответственно 27 мм – это Е27, а 40 мм – Е40. Чем больше цоколь, тем большая мощность характерна для прибора освещения. Он может быть резьбовым, штифтовым, одно- или двуконтакным.

В обычных условиях лампы накаливания работают около 1 тыс. часов.

Итоги.

Лампы накаливания служили человеку верой и правдой на протяжении всего XX века. В нынешнем столетии на смену приходят светодиодные и люминесцентные осветительные приборы. В нашей стране в рамках борьбы за энергоэффективность приняты программы, которые стимулируют развитие производства более современных источников света. Многие россияне уже отказались от использования ламп накаливания в своих квартирах. Тем не менее, некоторые их достоинства неповторимы. Например, для фото- и кинопроизводства незаменима высокая цветопередача. Многие специальные осветительные приборы пока работают только по старой технологии. Кто-то просто бережет свои глаза и использует лампу Ильича. А для помещений с  кратковременным включением света раз в неделю лампа накаливания и вовсе самый экономически обоснованный вариант. Выбор остается за конкретным потребителем!
