Линейное напряжение

Чем трехфазное напряжение отличается от однофазного

Три фазы = линейное напряжение 380 Вольт, Одна фаза = фазное напряжение 220 Вольт

Статья адресована начинающим электрикам. Я тоже когда-то был начинающим, и всегда рад поделиться знаниями и поднять профессиональный уровень моих читателей.

Итак, почему в некоторые электрощитки приходит напряжение 380 В, а в некоторые – 220? Почему у одних потребителей напряжение трёхфазное, а у других – однофазное? Было время, я задавался этими вопросами и искал на них ответы. Сейчас расскажу популярно, без формул и диаграмм, которыми изобилуют учебники.

Очень коротко, для тех, кто не будет читать дальше: напряжение 380 В называется линейным и действует в трехфазной сети между любыми из трёх фаз. Напряжение 220 В называется фазным и действует между любой из трёх фаз и нейтралью (нулём).

Другими словами. Если к потребителю подходит одна фаза, то потребитель называется однофазным, и напряжение его питания будет 220 В (фазное). Если говорят о трехфазном напряжении, то всегда идёт речь о напряжении 380 В (линейное). Какая разница? Далее – подробнее.

Использование трёхфазных линий в многоквартирных домах

Не все знают, что в многоквартирные дома также подведено 380 В. Именно это позволяет работать магазинам и различным мастерским на первых или цокольных этажах. В подъездных щитах трёхфазная цепь распределяется поквартирно, в результате чего на каждую из них приходится одна фаза и ноль. Именно они и обеспечивают фазное напряжение 220 В.

ФОТО: prezentacii.info Так трёхфазная сеть разбивается на три однофазных

При необходимости подключения в квартире оборудования, требующего напряжения 380 В, владелец может обратиться с заявлением в управляющую компанию. Специалист определит возможность подобного подключения, после чего можно будет провести в квартиру трёхфазную линию, предварительно заменив прибор учёта электроэнергии на соответствующий.

Линейное напряжение

ФОТО: vseinstrumenti.ru Трёхфазный прибор учёта электроэнергии значительно крупнее однофазного

«Постоянный электрический ток. Действие электрического тока»

Электрический ток — это упорядоченное движение заряженных частиц.  Для того чтобы в проводнике существовал электрический ток, необходимы два условия: 1) наличие свободных заряженных частиц, 2) электрическое поле, которое создаёт их направленное движение. Проходя по цепи, происходит действие электрического тока (тепловое, магнитное, химическое).

При существовании тока в разных средах: в металлах, жидкостях, газах — электрический заряд переносится разными частицами. В металлах этими частицами являются электроны, в жидкостях заряд переносится ионами, в газах — электронами, положительными и отрицательными ионами.

Дистиллированная вода не проводит электрический ток, поскольку она не содержит свободных зарядов. Если в воду добавить поваренную соль или медный купорос, то в ней появятся свободные заряды, и она станет проводником электрического тока.

Газы в обычных условиях тоже не проводят электрический ток, так как в них нет свободных зарядов. Однако если в воздушный промежуток между двумя металлическими пластинами, соединёнными с источником тока, внести зажжённую спичку или спиртовку, то газ станет проводником и гальванометр зафиксирует протекание тока по цепи.

Постоянный электрический ток

Постоянный электрический ток — это электрический ток, который с течением времени не изменяется по величине и направлению. Постоянный ток является разновидностью однонаправленного тока (англ. direct current), т.е. тока, не изменяющий своего направления. Часто можно встретить сокращения DC от первых букв англ. слов, или символом по ГОСТ 2.721-74.

На рисунке красным цветом изображён график постоянного тока. По горизонтальной оси отложен масштаб времени t, а по вертикальной — масштаб тока I или электрического напряжения U. Как видно, график постоянного тока представляет собой прямую линию, параллельную горизонтальной оси (оси времени).

При постоянном токе через каждое поперечное сечение проводника в единицу времени протекает одинаковое количество электричества (электрических зарядов). Постоянный электрический ток — это постоянное направленное движение заряженных частиц в электрическом поле.

Источник тока

Направленное движение зарядов обеспечивается электрическим полем. Электрическое поле в проводниках создаётся и поддерживается источником тока. В источнике тока совершается работа по разделению положительно и отрицательно заряженных частиц. Эти частицы накапливаются на полюсах источника тока. Один полюс источника заряжается положительно, другой — отрицательно. Между полюсами источника образуется электрическое поле, под действием которого заряженные частицы начинают двигаться упорядоченно.

В источнике тока совершается работа при разделении заряженных частиц. При этом различные виды энергии превращаются в электрическую энергию. В электрофорной машине в электрическую энергию превращается механическая энергия, в гальваническом элементе — химическая.

Действие электрического тока

Электрический ток, проходя по цепи, производит различные действия. Тепловое действие электрического тока заключается в том, что при его прохождении по проводнику в нём выделяется некоторое количество теплоты. Пример применения теплового действия тока — электронагревательные элементы чайников, электроплит, утюгов и пр. В ряде случаев температура проводника нагревается настолько сильно, что можно наблюдать его свечение. Это происходит в электрических лампочках накаливания.

Магнитное действие электрического тока проявляется в том, что вокруг проводника с током возникает магнитное поле, которое, действуя на магнитную стрелку, расположенную рядом с проводником, заставляет её поворачиваться. Благодаря магнитному действию тока можно превратить железный гвоздь в электромагнит, намотав на него провод, соединённый с источником тока. При пропускании по проводу электрического тока гвоздь будет притягивать железные предметы.

Химическое действие электрического тока проявляется в том, что при его прохождении в жидкости на электроде выделяется вещество. Если в стакан с раствором медного купороса поместить угольные электроды и присоединить их к источнику тока, то, вынув через некоторое время эти электроды из раствора, можно обнаружить на электроде, присоединённом к отрицательному полюсу источника (на катоде), слой чистой меди.

Некоторые источники утверждают, что существует также механическое действие (например, рамка, по которой течет ток, поворачивается, если её поместить между полюсами магнитов) и световое (светодиоды).

Конспект по по физике в 8 классе: «Постоянный электрический ток. Действие электрического тока».

Следующая тема: «Сила тока. Напряжение»

Фазное и линейное напряжение

В том случае, если обмотки генератора трехфазного тока соединить между собой специальным образом («звездой» или треугольником), то у такого тока возникают свойства, которые удобны в применении.

Векторная диаграмма напряжений для соединения «звезда»

Схема соединения звездой (рис.1(а)) и соответствующая векторная диаграмма напряжений на обмотках (рис.1(в)) изображены на рис.1. Здесь имеется точка $О$, которая называется точкой одинакового потенциала. Напряжение на каждой обмотке называется фазным (его амплитуда $U_{mf}$). Проводник, который соединен с точкой одинакового потенциала называют нулевым проводом. Проводники, которые соединены со свободными концами обмоток, называются фазными проводами. Получается, что фазные напряжения — это напряжения между нулевым и фазными проводами. Напряжения между фазными проводами называют линейным (его амплитуда $U_{ml}$). Линейное напряжение между проводами 1-2 могут обозначать как $U_{12}$, между проводами 1-3 — $U_{13}$ и так далее.

Рисунок 1.

Векторная диаграмма показывает, что амплитуды $U_{ml}\ $и $U_{mf}$находятся в соотношениях:

Ток, который течет через обмотки генератора называют фазным током ($I_f$), ток который течет в линиях называется током линии ($I_l$). В соединении звездой фазные токи равны токам в линии. Если сопротивления нагрузок не равны нулю, а $R_1=R_2=R_2=R$, то суммарная сила тока через нулевой провод равна нулю:

так как из векторной диаграммы видно, что $\sum\limits_i{U_i=0.}$

Векторная диаграмма напряжений для соединения «треугольник»

Схема соединения обмоток генератора треугольник изображена на рис.2. В этом случае амплитуды напряжений фазного и линейного равны ($U_{mf}=U_{ml}$).

Рисунок 2.

Из векторной диаграммы токов (рис.2(в)) запишем амплитудных значений тока:

Популярные статьи  Что такое оболочка (электрического оборудования) и в чём её назначение?

В соединении обмоток генератора треугольником ток замыкания в обмотках равен нулю. Однако это справедливо только для основной гармоники. Токи высших гармоник, появляющиеся из-за нелинейности колебаний, в обмотках есть.

Соединение нагрузок тоже может быть в виде звезды и в виде треугольника. На рис. 1 и рис.2 изображены соединения одного типа, как для генератора, так и для нагрузок. Но совсем не обязательно, что соединения обмоток генератора и нагрузок совпадают. Так, можно реализовать четыре возможные комбинации соединения генератора и нагрузок: «звезда» — «звезда», треугольник — треугольник, «звезда» — треугольник, треугольник — «звезда». Каждое из перечисленных соединений имеет свои особенности.

Пример 1

Задание: В чем состоят особенности соединений «звезда» — «звезда» и «звезда» — треугольник?

Решение:

  1. При соединении «звезда» — «звезда» (рис.1) на всех нагрузках имеется разное напряжение. При одинаковых сопротивлениях ($R_1=R_2=R_3$) (или примерно равных) сила тока по нулевому проводу равна нулю (или очень мала). Теоретически нулевой провод можно убрать, но без него на каждую из пар нагрузок действует линейное напряжение, амплитудное значение которого равно:

Это напряжение распределяется между нагрузками в соответствии с величиной их сопротивлений. Такая зависимость напряжений от нагрузок крайне не удобна, поэтому нулевой провод сохраняют.

  1. При соединении «звезда» — треугольник (рис.3). На каждое сопротивление действует линейное напряжение равное:

Это линейное напряжение не зависит от величины сопротивления.

Рисунок 3.

Пример 2

Задание: Определите, чему равно фазное напряжение, если линейное $U_{ml}=220\ В$. Чему будет равно линейное напряжение, если 220 В считать фазным напряжением? Считать, что соединение обмоток генератора — «звезда».

Решение:

В том случае, если обмотки генератора соединены звездой, и это соединение имеет нулевой провод, в линии существует две системы напряжений (линейное и фазное), что является достоинством такого соединения.

Для соединения «звезда» мы имеем соотношение:

Следовательно, для фазного напряжение имеем:

Если дано фазное напряжение, то:

Ответ: 1. $U_{mf}=127\ В.$ $U_{ml}=380\ В.$

Расчет

Для того чтобы рассчитать линейное напряжение используется формула Киргофа:

n

? Ik = 0;, которая говорит о том, что в любом узле цепи сила тока равна нулю.

k=1

И закон Ома:

I =   U / R . Зная эти законы можно без проблем рассчитать любую характеристику определенного контакта или сети.

При разветвлении системы может понадобиться вычислить напряжение между фазовым проводом и нейтральным:

IL = IF – эти параметры могут изменяться в зависимости от подключения. Отсюда следует, что линейные параметры равняются фазовым.

Но, в определенных ситуациях, необходимо рассчитать, чем равно соотношение напряжения между фазовым и линейным проводниками.

Для этого используется формула: Uл=Uф•v3, где:

Uл –линейное, Uф – фазовое. Формула справедлива только если IL = IF.

При включении в сеть дополнительных отводов, нужно отдельно вычислять фазовое напряжение каждого из подключений. Тогда вместо Uф подставляются данные этого конкретного отвода.

При работе с промышленными установками может потребоваться расчет реактивной трехфазной мощности. Он производится по формуле:

Q = Qа + Qb + Qс

Аналогичный вид имеет формула активной:

P = Pа + Pb + Pс

Что такое фаза

Каждая часть многофазной системы, имеющая одинаковую характеристику тока, называется фазой. Поэтому определение фазы имеет двоякое значение в электротехнике. Во-первых, как величина, изменяющаяся синусоидально, а во-вторых, как отдельная часть в системе многофазных электрических цепей. Количество фаз определяет наименование цепей: двухфазные, трехфазные, шестифазные и т.д.

Самыми распространенными цепями в современной энергетике являются трехфазные. Они имеют ряд преимуществ перед другими видами цепей, как однофазными, так и многофазными. Они более экономичны при производстве и передаче электроэнергии. Трехфазное напряжение возникает в результате вращения магнита внутри катушки. С его помощью достаточно просто образуется вращающееся круговое магнитное поле, обеспечивающее работу асинхронных двигателей. Данное явление известно, как ЭДС или по-другому, электродвижущая сила индукции.

Вращающийся магнит называется ротором, а катушки, расположенные вокруг него, образуют статор. Переменное напряжение получается путем преобразования постоянного напряжения, когда прямая линия принимает синусоидальную конфигурацию с изменяющимися положительными и отрицательными значениями.

Изменение магнитного потока происходит за счет вращения ротора, что и приводит к образованию переменного напряжения. В статоре имеется три катушки, в каждой из которых присутствует собственная отдельная электрическая цепь. Каждая катушка сдвинута относительно друг друга на 120 градусов по окружности. Под действием вращающегося магнита во всех катушках возникает одинаковое переменное напряжение между фазами в трехфазной сети.

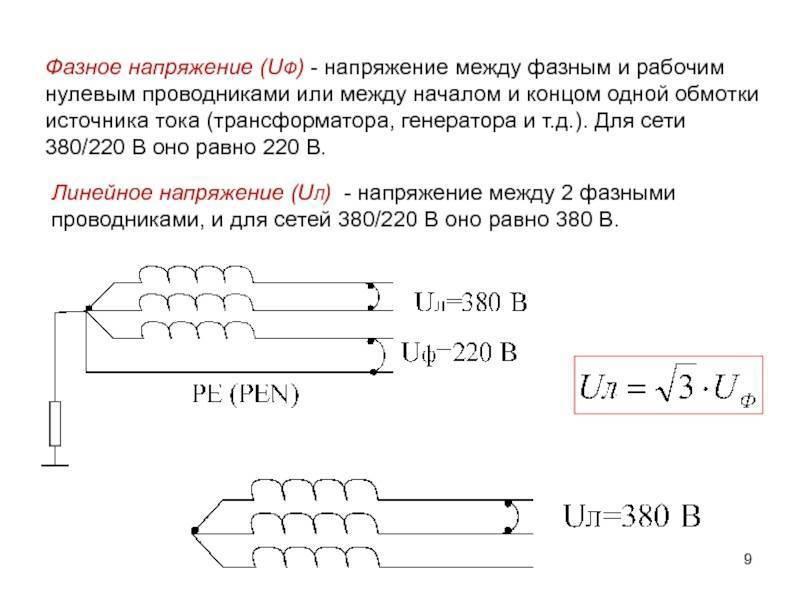

Трехфазные цепи дают возможность получать два эксплуатационных напряжения на одной установке – фазное и линейное.

Какое соотношение между линейными и фазными напряжениями

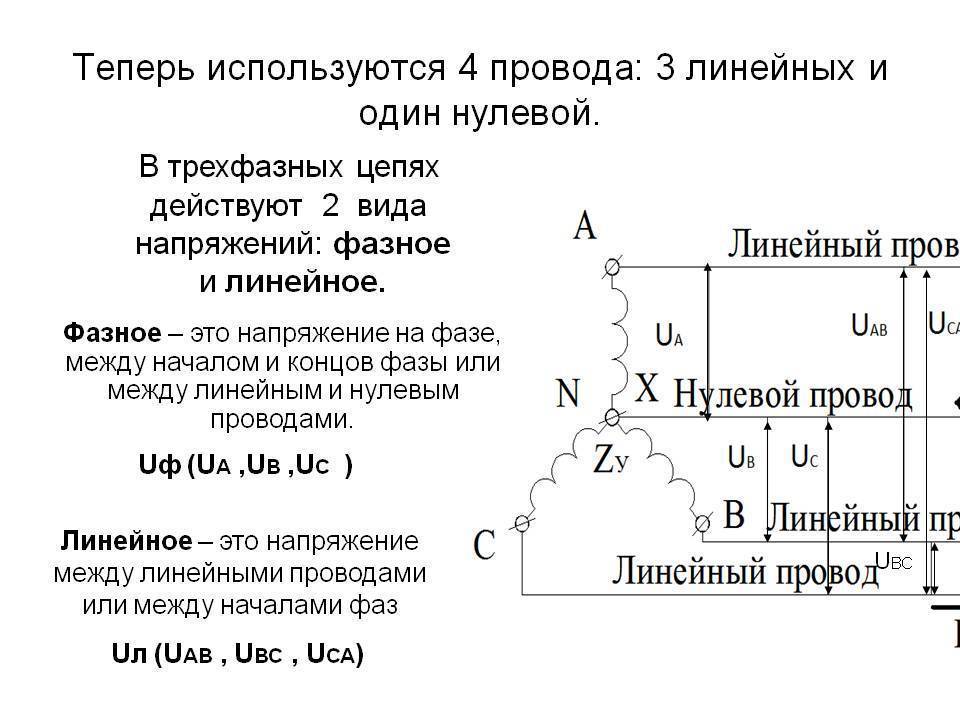

Напряжение между линейным проводом и нейтралью (Ua, Ub, Uc) называется фазным

. Напряжение между двумя линейными проводами (UAB, UBC, UCA) называетсялинейным . Для соединения обмоток звездой, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

Векторная диаграмма — графическое изображение меняющихся по закону синуса (косинуса) величин и соотношений между ними при помощи направленных отрезков — векторов. Векторные диаграммы широко применяются в электротехнике, акустике, оптике, теории колебаний итд.

Гармоническое (то есть синусоидальное) колебание может быть представлено графически в виде проекции на некоторую ось (обычно берут ось координат Оx) вектора, вращающегося с постоянной угловой скоростью ω. Длина вектора соответствует амплитуде, угол поворота относительно оси (Ox) — фазе.

Сумма (или разность) двух и более колебаний на векторной диаграмме представлена при этом (геометрической) суммой (или разностью) векторов этих колебаний. Мгновенное значение искомой величины определяется при этом проекцией вектора суммы на ось Оx, амплитуда — длиной этого вектора, а фаза — углом его поворота относительно Ox.

19. Назначение нулевого провода в четырехпроводной цепи.

Занулением называется электрическое соединение металличе­ских нетоковедущих частей электроустановок с заземленной нейтра­лью вторичной обмотки трехфазного понижающего трансформатора или генератора, с заземленным выводом источника однофазного то­ка, с заземленной средней точкой в сетях постоянного тока.

Нулевым защитным проводником называется проводник, со­единяющий зануляемые части (корпуса, конструкции, кожухи и т.п.) с заземленной нейтралью источника питания (трансформатора, ге­нератора).

Заземление нейтрали источника питания, осуществляемое не­посредственно вблизи него, является рабочим заземлением электро­установки; оно выполняется аналогично защитному заземлению.

Согласно ПУЭ для сетей напряжением 380/220 В сопротивление рас­теканию рабочего зазем­ления нейтрали должно быть не более 4 Ом.

В трехфазной четырехпроводной сети чет­вертый проводник, при­соединенный к нейтрали источника питания и ис­пользуемый в цепи пита­ния электроприемников, называется нулевым ра­бочим проводником. Од­новременно он может вы­полнять также функцию нулевого защитного про­водника. На рисунке 1а по­казана принципиальная схема зануления корпуса электродвигателя М

, защищенного от перегрузок и токов короткого замыкания плавкими предохранителямиF .

В случае замыкания на корпус одной фазы питающей линии (например, фазы А

) образуется цепь однофазного короткого замыка­ния через малые сопротивления контура: обмотка трансформатора zт, фазный провод линии zф, нулевой защитный провод zн.п.

20. Соединение нагрузки треугольником. Векторные диаграммы. Соотношения между фазными и линейными токами и напряжениями.

Кроме соединения звездой, генераторы, трансформаторы, дви­гатели и другие потребители трехфазного тока могут включаться треугольником.Объединяя попарно провода несвязанной шестипроводной системы и соединяя фазы,, переходим к трех­фазной трехпроводной системе, соединенной треугольником.

, соединение треугольником выполняется таким образом, чтобы конец фазы А был соединен с началом фазы В, конец фазы В соединен с началом фазы С и конец фазы С соединен с началом фазы А. К местам соединения фаз присоединяют линей­ные провода.

Если обмотки генератора соединены треугольником, , линейное напряжение создает каждая фазная обмотка. У потребителя, соединенного треугольником, линейное

напряжение подключается к зажимам фазного сопротивления. Сле­довательно, при соединении треугольником фазное напряжение равно линейному:

В этой краткой статье, не вдаваясь в историю сетей переменного тока, разберемся в соотношениях между фазными и линейными напряжениями. Ответим на вопросы о том, что такое фазное напряжение и что такое линейное напряжение, как они соотносятся между собой и почему эти соотношения именно таковы.

Схемы подключения потребителей к трём фазам

Все двигателя, мощные нагреватели и прочая трёхфазная нагрузка может быть подключена по схеме звезды или треугольника. При этом большинство электродвигателей в борно имеют набор перемычек, которые в зависимости от их положения формируют звезду или треугольник из обмоток, но об этом позже. Что такое соединение звездой?

Популярные статьи  Может ли РЭС устанавливать пломбу на короб, в котором находится счётчик?

Соединение звездой предполагает соединение обмоток генератора таким образом, когда концы обмоток соединяются в одну точку, а к началам обмоток подключается нагрузка. Звездой же соединяются и обмотки двигателя и мощных нагревателей, только вместо обмоток в них выступают ТЭНы.

Давайте рассуждать на примере электродвигателя. При соединении его обмоток звездой линейное напряжение 380 В приложено к двум обмоткам, и так с каждой парой фаз.

Линейное напряжение

На рисунке A, B, C – начала обмоток, а X, Y, Z – концы, соединенные в одну точку и эта точка заземлена. Здесь вы видите сеть с глухозаземленной нейтралью (провод N). На практике это выглядит так, как на фото борно электродвигателя:

Линейное напряжение

Красным квадратом выделены концы обмоток, они соединены между собой перемычками, такое расположение перемычек (в линию) говорит о том, что они соединены по звезде. Синим цветом – питающие три фазы.

На этом фото промаркированы начала (W1, V1, U1) и концы (W2, V2, U2), обратите внимание на то, что они сдвинуты относительно начал, это нужно для удобного соединения в треугольник:

Линейное напряжение

При соединении в треугольник к каждой обмотке приложено линейное напряжение, это приводит к тому, что протекают большие токи. Обмотка должна быть рассчитана на такое подключение.

Линейное напряжение

У каждого из способов включения есть свои достоинства и недостатки, некоторые двигателя вообще в процессе пуска переключаются со звезды на треугольник.

Электрические токи в природе

Линейное напряжениеМолния

Атмосферное электричество — электричество, которое содержится в воздухе. Впервые показал присутствие электричества в воздухе и объяснил причину грома и молнии Бенджамин Франклин.

В дальнейшем было установлено, что электричество накапливается в сгущении паров в верхних слоях атмосферы, и указаны следующие законы, которым следует атмосферное электричество:

  • при ясном небе, так же как и при облачном, электричество атмосферы всегда положительное, если на некотором расстоянии от места наблюдения не идёт дождь, град или снег;
  • напряжение электричества облаков становится достаточно сильным для выделения его из окружающей среды лишь тогда, когда облачные пары сгущаются в дождевые капли, доказательством чего может служить то, что разрядов молний не бывает без дождя, снега или града в месте наблюдения, исключая возвратный удар молнии;
  • атмосферное электричество увеличивается по мере возрастания влажности и достигает максимума при падении дождя, града и снега;
  • место, где идёт дождь, является резервуаром положительного электричества, окружённым поясом отрицательного, который, в свою очередь, заключён в пояс положительного. На границах этих поясов напряжение равно нулю.

Движение ионов под действием сил электрического поля формирует в атмосфере вертикальный ток проводимости со средней плотностью, равной около (2÷3)·10−12 А/м².

Полный ток, текущий на всю поверхность Земли, при этом составляет приблизительно 1800 А.

Молния является естественным искровым электрическим разрядом. Была установлена электрическая природа полярных сияний. Огни святого Эльма — естественный коронный электрический разряд.

Биотоки — движение ионов и электронов играет весьма существенную роль во всех жизненных процессах. Создаваемый при этом биопотенциал существует как на внутриклеточном уровне, так и у отдельных частей тела и органов. Передача нервных импульсов происходит при помощи электрохимических сигналов. Некоторые животные (электрические скаты, электрический угорь) способны накапливать потенциал в несколько сот вольт и используют это для самозащиты.

Линейные и фазные напряжения

Линейное напряжение Под симметричной трехфазной системой принято понимать совокупность трех ЭДС синусоидальной формы равной частоты, амплитуды, сдвинутых по фазе на треть периода (угол 2/3) .

График изменения ЭДС во времени, векторная диаграмма имеют вид.

Источником системы 3-х-фазного напряжения обычно служит генератор, у которого в пазах статора уложены проводники – обмотки. Плоскости этих обмоток обычно сдвинуты на 120 гр в пространстве. Под фазой участка трехфазной цепи понимают расстояние с одинаковым по величине током.

Разность потенциалов между нулевым узлом схемы и началом любой из фаз именуют фазным напряжением, условно обозначая UA, Uв, Uс. Разность потенциалов от начала вектора принято называть линейным, обозначая UAB, UBC, UCA.

Соответственно, фазные напряжения согласно 2-му закону Кирхгофа в общем случае равны:

UAB =UА- UB.

На диаграмме векторов они изображается участком от концов векторов UA, UB. По аналогии, вычисляют и другие линейные величины — UBC, UCA. При симметричной системе фазных напряжений совокупность линейных также — симметрична.

Существуют 2 способа подключения обмоток генерирующих установок и приемников электроэнергии трехфазной сети:

— звезда;

— треугольник.

При соединении звездой величина линейного напряжения равна:

Uл = v3 Uф = 1,73Uф.

К примеру, если мы имеем фазное напряжение генераторной установки равное 220В, при этом линейное будет – 380В.

Другим способом соединения, использующий трехпроходное соединение, является треугольник.

В таком случае, конец каждой обмотки подключается к началу следующей, образуя треугольник, при этом линейные провода подключены к его вершинам.

При подключении треугольником линейное напряжение генераторной установки в общем случае равно фазному:

Uл = Uф .

Исходя из этого, делаем вывод: переключение обмоток генераторной установки со звезды к треугольнику приводит к увеличению линейного напряжения в 1,73р. Выполнять подключение обмоток, используя метод треугольника, рекомендуется лишь при симметричной нагрузке, поскольку в противном случае ток, может превышать номинальные величины.

Принцип работы

Вольтодобавочные трансформаторы имеют одну обмотку, включенную последовательно с линией, в которой регулируется напряжение. Эта обмотка питается от регулировочного (питающего) трансформатора, а первичная обмотка последнего – от сети или постороннего источника тока. В зависимости от схемы соединения обмоток вольтодобавочные трансформаторы могут создавать добавочную ЭДС, сдвинутую по фазе относительно основного напряжения или совпадающую с ним. На рис. 2 изображена принципиальная схема включения вольтодобавочного трансформатора.

Рисунок 2 – Принципиальная схема включения вольтодобавочного трансформатора

  1. основной трансформатор
  2. последовательный трансформатор
  3. регулировочный трансформатор

В чем измеряется

Согласно ГОСТ 13109 норма напряжения в электрической сети варьирует в диапазоне от 198В до 242В (то есть 220В плюс или минус 10 процентов). При частой поломке бытовой техники, ламп или их мигании потребуется измерение напряжения в электрической проводке. Подобная проверка делается мультиметром или вольтметром. Ночью, когда электроприборы используются по минимуму, полученные значения будут максимальными.

Мультиметром измеряется напряжение в трёхфазной сети так:

  1. Между рабочим 0 и каждой из фаз: А-N, В-N, С-N.
  2. Линейные напряжения: А-В, А-С, В-С.

Всего должно получиться шесть измерений. Иногда делается ещё один замер — между заземляющим и нулевым рабочим проводником: N-PE.

Защита от перекоса фаз в трехфазной сети

Наиболее простой, но, тем не менее, эффективный способ минимизировать негативные последствия описанного выше отклонения — установить реле контроля фаз. С внешним видом такого устройства и примером его подключения (в данном случае после трехфазного счетчика), можно ознакомиться ниже.

Реле контроля фаз (А) и пример схемы его подключения (В)

Данный трехфазный автомат может обладать следующими функциями:

  1. Производить контроль амплитуды электротока. Если параметр выходит за установленные границы, нагрузка отключается от питания. Как правило, диапазон срабатывания прибора можно настраивать в соответствии с особенностями сети. Данная опция имеется у всех приборов данного типа.
  2. Проверка очередности подключения фаз. Если чередование неправильное питание отключается. Данный вид контроля может быть важен для определенного оборудования. Например, при подключении трехфазных асинхронных электромашин от этого зависит, в какую сторону будет происходить вращение вала.
  3. Проверка обрыва на отдельных фазах, при обнаружении такового нагрузка отключается от сети.
  4. Функция отслеживает состояние сети, как только появляется перекос, происходит срабатывание.

Совместно с реле контроля фаз можно использовать трехфазные стабилизаторы напряжения, с их помощью можно несколько улучшить качество электроэнергии. Но данный вариант не отличается эффективностью, поскольку такие приборы сами могут взывать нарушение симметрии, помимо этого на стабилизаторах возникают потери.

Лучший способ симметрировать фазы – использовать для этой цели специальный трансформатор. Этот вариант выравнивания фаз может дать результаты, как при неправильном распределении однофазных нагрузок на автономный 3-х фазный генератор электроэнергии, так и в более серьезных масштабах.

Популярные статьи  Калькулятор расчета освещения в комнате (помещении)

Отличия

Специфика ЛН — это показатель, по которому производится расчёт токов и остальных величин трёхфазной цепи. Подобная схема позволяет подключать одно- и трёхфазные контакты. Номинальное равно 380В и меняется при изменениях в ограниченной сети, к примеру, вследствие скачков.

Популярнейшей является цепь с нейтралью и заземлением. Подключение в такой системе производится по схеме:

  • к фазным проводам подсоединяются однофазные провода;
  • к 3-фазным — 3-фазные.

Типы соединений Широта применения ЛН обуславливается его безопасностью и комфортностью разветвления цепи. Оборудование в таком случае подключается к фазному выводу, и лишь он не безопасен.

Расчёт системы несложен, при этом действуют стандартные физические формулы. Параметры ЛН сети замеряются мультиметром, а ФН — спецустройствами, например, вольтметром, датчиком тока, тестером.

Характеристики сети:

  1. Разводка подобной проводки не нуждается в применении профессионального оборудования. Достаточно отвёрток, которые имеют индикаторы.
  2. Вероятность удара током очень мала. Подобное объясняется присутствующей в цепи свободной нейтралью. Соединение проводников не требует подключения 0-вого вывода.
  3. Схема подходит для всех видов тока.

Вам это будет интересно Особенности сопротивления проводниковВажно! К 3-фазной цепи можно подключить 1-фазную. Наоборот сделать нельзя

Включение в трёхфазную цепь приёмников электрической энергии

  1. Подобная схема подключения пригодна для многих устройств, которым необходима высокая мощность, чтобы работать. ЛН позволяет увеличить КПД двигателя на33%.

При переключении обмоток генератора к треугольнику со звезды обуславливает увеличение в 1,73 раза величины ЛН.

Соединения в трёхфазных цепях

Важно! Сложность обнаружения повреждений в линейном соединении является немаловажным недостатком цепи, так как вследствие этого может случиться пожар. Отличие между ЛН и ФН состоит в различии соединяемых проводов обмоток

Чтобы проконтролировать параметры ЛН и ФН потребуется импульсный стабилизатор, по-другому — линейный стабилизатор. Этот прибор даёт возможность, сохраняя показатель на одном уровне, приводить в норму напряжение, если оно резко выросло. Прибор можно подключить к контактам электорооборудования, обычной розетке

Отличие между ЛН и ФН состоит в различии соединяемых проводов обмоток. Чтобы проконтролировать параметры ЛН и ФН потребуется импульсный стабилизатор, по-другому — линейный стабилизатор. Этот прибор даёт возможность, сохраняя показатель на одном уровне, приводить в норму напряжение, если оно резко выросло. Прибор можно подключить к контактам электорооборудования, обычной розетке.

Что Такое Фазное И Линейное Напряжение ~ Повседневные вопросы

ЭЛЕКТРОТЕХНИКА.

Глава I. Электронные ЦЕПИ Неизменного ТОКА.

https://youtube.com/watch?v=DOZmsh3xbo0

Как из 380 получается 220 и куда подключать заземление?

Глава II. Электронные ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА.

Глава III. ТРЕХФАЗНЫЕ Электронные ЦЕПИ.

Глава IV. ПЕРЕХОДНЫЕ ПРОЦЕССЫ В ЛИНЕЙНЫХ Электронных ЦЕПЯХ.

Глава V. Повторяющиеся НЕСИНУСОИДАЛЬНЫЕ ЭДС, ТОКИ И НАПРЯЖЕНИЯ В Электронных ЦЕПЯХ.

Глава VI. Электрические УСТРОЙСТВА.

А. МАГНИТНЫЕ ЦЕПИ С Неизменной МАГНИТОДВИЖУЩЕЙ СИЛОЙ.

Глава VI. Электрические УСТРОЙСТВА.

Б. МАГНИТНЫЕ ЦЕПИ С ПЕРЕМЕННОЙ МАГНИТОДВИЖУЩЕЙ СИЛОЙ.

Глава VI. Электрические УСТРОЙСТВА.

В. МАГНИТНЫЕ ЦЕПИ С Неизменной И ПЕРЕМЕННОЙ МАГНИТОДВИЖУЩИМИ СИЛАМИ.

Глава VII. Электронные ИЗМЕРЕНИЯ И ПРИБОРЫ.

Глава VIII. ТРАНСФОРМАТОРЫ.

Глава IX. МАШИНЫ Неизменного ТОКА.

Глава 3-я.

ТРЕХФАЗНЫЕ Электронные ЦЕПИ.

3.3. СООТНОШЕНИЯ Меж ФАЗНЫМИ И ЛИНЕЙНЫМИ НАПРЯЖЕНИЯМИ ИСТОЧНИКОВ. НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ.

Фазные напряжения источника отличаются от его ЭДС вследствие падений напряжения во внутренних сопротивлениях источника, а напряжения приемника отличаются от напряжений источника за счет падений напряжения в сопротивлениях проводов электронной сети. Вопрос об учете воздействия падений напряжения в проводах сети на напряжения приемников подвергнется рассмотрению в § 3.8. Пока же для упрощения анализа соотношений в трехфазных цепях будем третировать обозначенными падениями напряжения.

Применяя 2-ой закон Кирхгофа попеременно ко всем фазам, при изготовленном допущении и соединении источников звездой (см. рис. 3.3) получим.

На основании выражений (3.3) можно прийти к выводу о том, что если генератор имеет симметричную систему ЭДС, то его фазные напряжения тоже симметричны, а векторная диаграмма фазных напряжений (рис. 3.5, а ) не отличается от векторной диаграммы ЭДС генератора (рис. 3.2, б ).

На основании уравнений по второму закону Кирхгофа для контуров N 1 abN 1 , N 1 bсN 1 и N 1 caN 1 (см. рис. 3.3) несложно получить последующие уравнения, связывающие линейные и фазные напряжения:

Используя (3.4) и имея векторы фазных напряжений (рис. 3.5, a ), можно выстроить векторы линейных напряжений U ab , U bc и U ca .

Из векторной диаграммы рис. 3.5, а следует, что при соединении источника звездой линейные напряжения равны и смещены по фазе относительно друг дружку на угол 2π/3. Векторы линейных напряжений изображают почаще соединяющими векторы соответственных фазных направлений, как показано на рис. 3.5, б . Из векторной диаграммы рис. 3.5, б следует, что.

Такое же соотношение существует меж хоть какими другими линейными и фазными напряжениями. Потому можно написать, что вообщем при соединении источника звездой.

Выражения (3.3) справедливы и при соединении источника треугольником (см. рис. 3.4). Конкретно из схемы рис. 3.4 следует, что линейные напряжения равны подходящим фазным напряжениям:

Можно написать, что при соединении источника треугольником вообщем.

Векторная диаграмма фазных и линейных напряжений при соединении источника треугольником приведена на рис. 3.6.

На основании изложенного можно сделать последующие выводы.

Независимо от метода соединения фаз источника меж линейными проводами трехфазной цепи есть три схожих по действующему значению линейных напряжения, сдвинутых по фазе относительно друг дружку на угол 2π/3. В случае соединения фаз источника звездой линейные напряжения оказываются в √ 3 раз больше, чем при соединении фаз такого же источника треугольником.

В четырехпроводной цепи не считая 3-х линейных напряжений меж линейными проводами и нейтральным проводом имеются три фазных напряжения. Последние в √ 3 раз меньше линейных напряжений и смещены по фазе относительно друг дружку также на угол 2π/3. Фазные и линейные напряжения не совпадают по фазе.

Более всераспространенными номинальными напряжениями приемников переменного тока являются напряжения 380, 220 и 127 В. Напряжения 380 и 220 В употребляют в большей степени для питания промышленных приемников, а напряжения 220 и 127 В — для бытовых приемников. Напряжения 380, 220 и 127 В считают также номинальными напряжениями трехфазных электронных сетей. При линейном напряжении 380 В фазное напряжение четырехпроводной трехфазной сети 380/√ 3 = 220 В, а при линейном напряжении 220 В оно составляет 220/√ 3 = 127 В. Наличие в четырехпроводных сетях линейных и фазных напряжений дает возможность подключать однофазовые приемники, рассчитанные на два напряжения, к примеру на 380 и 220 В либо 220 и 127 В.

Электротехника/Ю. М. Борисов, Д. Н. Липатов, Ю. Н. Зорин. Учебник для вузов. — 2-е изд., пере-раб. и доп. — М.: Энергоатомиздат, 1985.

Подведём итог

Из всего изложенного можно сделать вывод, что фазное напряжение в сети 0.4 кВ всегда равно 220 В, в то время как линейное 380 В. Однако не стоит считать, что если значения фазного напряжения ниже, оно становится менее опасным. Редакция Homius со всей ответственностью заявляет, что поражение электрическим током может привести к летальному исходу независимо от того, линейное напряжение в цепи или фазное. Ведь поражение тканям и органам наносит не само напряжение, а сила тока. К примеру, 220 В трансформированные в 36 В становятся даже опаснее. Ведь человек практически не чувствует столь низкого напряжения, а в это время ток поражает органы. Поэтому при электромонтажных работах не следует забывать о технике безопасности.

ФОТО: metodist.siteПамятка начинающему электрику
Предыдущая ИнженерияКак выбрать правильную печь для гаража: изучаем современные виды обогревательного оборудования
Следующая ИнженерияМойка для кухни: как выбрать раковину, на что обратить внимание

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
