Как подключить терморегулятор ORBIS FANCOIL?

Содержание

Инструкция — как подключить теплый пол к терморегулятору

Перед тем, как подключить устройство, рекомендовано проверить омметром — соответствует ли указанное сопротивление реальному. При показателях ± 5 — 10 %, всё нормально, устройство исправно.

Большие расхождения свидетельствуют о неисправности датчика, тогда его следует поменять.

Установка терморегулятора тёплого пола своими руками.

Watch this video on YouTube

Процесс подключения

Подключение термостата осуществляется после монтажа тёплого пола, подрозетника и подведения всех проводов.

Подсоединить терморегулятор к тёплому полу и к сети несложно, необходимо придерживаться следующей последовательности работ:

Подрезаются провода, выходящие из подрозетника — длина должна быть 80 — 100 мм.

Подрезаем провода

Осуществляется заземление — производится соединение зелёно-жёлтого провода питающего кабеля клеммой «Wago» с медной экранированной оплёткой нагревающего кабеля. Оплёточный конец необходимо плотно скрутить, обработать флюсом, прикрыть тонким слоем припоя.

Производим заземление

Снимается с термостата верхняя крышка с экраном.

Снимаем крышку с терморегулятора

Ослабляются клеммы, для этого можно использовать отвёртку на 3 мм.

Ослабляем клеммы

Подключается термодатчик к клеммам 6 — 7. Соблюдение полярности при этом не обязательно. Существующие параметры датчика тёплого пола, говорят о его сопротивление при +25 градусов, оно равно 10 кОм.

Подсоединяем термодатчик

  • Подводится источник электроэнергии:
  • разъём номер 1 — к нему подсоединяется фазовый кабель L;
  • гнездо 2 — нулевой N.

Подключаем питание

  • Подключается греющей кабель, уровень предельной величины допустимого тока — 16 ампер.
  • в третью клемму вставляется провод N;
  • в четвертую — фаза L.

Подключаем кабель пола

Помещается прибор в гнездо — для этого загибаем его вверх, а снизу под провода подставляем палец. Затем термостат поворачиваем вниз, и вставляем в проём.

Помещаем прибор в подрозетник

Фиксируется терморегулятор саморезами к подрозетнику.

Крепим на саморезы

Одевается верхняя лицевая панель.

Одеваем лицевую панель

Терморегулятор установлен, можно переходить к его тестированию.

«Холодные провода» греющего мата многопроволочные, поэтому прежде чем подсоединять их к клеммам, на них следует надеть наконечник. Питающие — можно соединять без наконечников.

Фазировка

Фазировка — ответственный этап при подключении термостата. Неправильное подсоединение фазы и ноля на функционировании не отражается, а вот  безопасность под вопросом.

Есть терморегуляторы, оснащённые отдельным выключателем, при его нажатии отключаются оба проводника. Но такое, возможно лишь при ручной регулировке, и то не у всех моделей. При автоматике, срабатывает отключение только одного проводника.

Нужна ли земля?

Чаще, термостаты не оснащены защитным заземлением. Обычно это отдельная клемма, через неё к проводнику осуществляется подсоединение греющих проводов.

На самих аппаратах стоит значок «квадрат в квадрате», он говорит о двойной изоляции.

Значок двойной изоляции

Особенности разных схем установки

ИК обогреватель подключён стандартно, как и все электрические приборы. Это может быть подключение через розетку или отдельную линию, проведённую от отдельного на электрощите. То есть, присутствуют два провода: нейтральный и фазный.

Термостат монтируется в сеть между автоматом и обогревательным прибором.Простая схема для одного или двух обогревателей:
У терморегулятора в наличии четыре клеммы: две входных (фаза и нейтраль) и две выходных (также «+» и «-»).

Если обогреватель один:

  • от прокладываются две жилы, которые подключаются к соответствующим клеммам термостата;
  • к выходным клеммам последнего крепятся два провода с учётом полярности – они подключаются к ИК обогревателю. Это последовательное подключение.

Если обогревателя два:

  1. От термостата нужно вывести четыре провода (две фазы и две нейтрали) и развести проводку к обогревателям. Это так называемое параллельное подключение.
  2. От термостата нужно вывести два провода, подвести их к одному обогревателю, а затем ко второму. Это будет последовательным подключением двух обогревателей.

В отдельных случаях потребуется подключение фазы напрямую (от автомата к обогревателю), а нейтрали через термостат. Недостаток этого способа – не совсем корректная работа терморегулятора.Усложнённая схема подключения для нескольких обогревателей:

  • термостат подключается к автомату на электрощите;
  • выходные клеммы соединяются с магнитным пускателем;
  • выходящие контакты пускателя соединяются с обогревателем.

Такой тип соединения подходит для промышленных нагревателей или нескольких ИК обогревателей. предполагает работу в автоматическом режиме.

В заключение хотелось бы напомнить, что любые мощные электрические приборы и тем более нагревательные или отопительные, требуют повышенного внимания к мерам безопасности.

Прежде всего, это касается заземления. обогревателя должен быть оснащён проводниками достаточной толщины, обладающими низким сопротивлением. По сути, защита обязана отводить избыток тока любой немыслимой величины. От этого зависит человеческая жизнь!

Подключение термостата не самая простая задача. Даже если вы с лёгкостью разобрались во всех тонкостях процесса, может не хватить навыков обращения с инструментами. Смонтировав всё по схемам самостоятельно, нужно попросить специалиста ещё раз проверить вашу работу.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Схема подключения теплого пола к терморегулятору

Практически у всех регуляторов одинаковая схема подключения. В комплект магазинных приборов входит инструкция.

Терморегулятор представляет собой квадратную коробку с распиновкой выводов. На задней стенке есть схема — как подключить провода. Даже любитель может разобраться в инструкции, так как все клеммы пронумерованы:

  • № 1 — 2 — для питающего кабеля;
  • 3 — 4 — для нагревательных элементов;
  • 6 — 7 — для термодатчика тёплого пола.

Есть маркировка из букв:

  • L — фаза, для белого, чёрного, коричневого проводника;
  • N — ноль, для синего кабеля.

Бывают модели, где для подключения заземления и экранированной оплётки есть отдельная клемма (земля — жёлто-зелёный провод). Современные приборы, имеющие дистанционное управление обладают дополнительной клеммой, чтобы подключать данные каналы.

Популярные статьи  Зачем на фазный контакт двухклавишного выключателя подключают два фазных провода?

Схема подключения терморегулятора

Терморегулятор Ballu BMT 1: как подключить

Самым распространенным и известным многим, является терморегулятор с датчиком температуры воздуха Ballu BMT 1. Он отлично зарекомендовал себя в работе.

Последовательность работ:

  • Прокладывание кабелей;
  • Установка и подключение устройства.

В первую очередь, необходимо выбрать место для установки обогревателя. После этого, можно приступать к прокладке проводов. Для обеспечения пожарной безопасности, следует выбрать провод сечением не менее 2,5 мм2.

Проложив кабели, устанавливаем терморегулятор. Далее производим подключение устройства. Для этого, необходимо разобраться со схемой, так как многим совершенно непонятно как правильно устройство подключать.

С лева направо, клеммы регулятора маркируются (3, 4, 1, 5, 6). К клемме под номером (1), подключаем питающий фазный провод. Подключения нулевых проводов, осуществляем посредством клеммы под номером (6). Рабочий ноль и ноль устройства, подключаются на одну клемму.

Как подключить терморегулятор ORBIS FANCOIL?

После этого, от клеммы под номером (3), необходимо сделать перемычку, на клемму (5).Данной перемычкой, подключается индикация устройства. К клемме (4), подключается фазный провод, уходящий к нагревательному устройству.

Для того чтобы не запутаться при подключении, необходимо знать и цветовую маркировку проводов. Фазный провод (белый или коричневый), нулевой (синий), заземление (желто – зеленый). Стоит отметить, что данная схема подойдет чтобы подключить терморегулятор F2000.

Потребительские качества Beok CCT-10 Hub Controller.

Когда забрал посылку, обнаружил устройство большего размера, чем ожидал

Хотя в товаре и указан размер — никогда не обращаешь на него внимание. Всю коммутацию можно выполнить в этом устройстве

Хороший, сделанный с умом корпус.

Три способа крепления: на din-рейку, саморезами сквозь устройство и надевая устройство на саморезы

Уделяю этому внимание, поскольку бесят приборы, которые можно только надевать на саморезы

Удобно расположенные клеммы подключения.

Наличие клемм заземления для входного кабеля и подключения насоса и плавкой вставки на вводе, что редкость для товаров с AliExpress.

Пропаянные дорожки управления насосом.

Но беспокоит рядом расположенные дорожки цепей управления насосом и котлом.

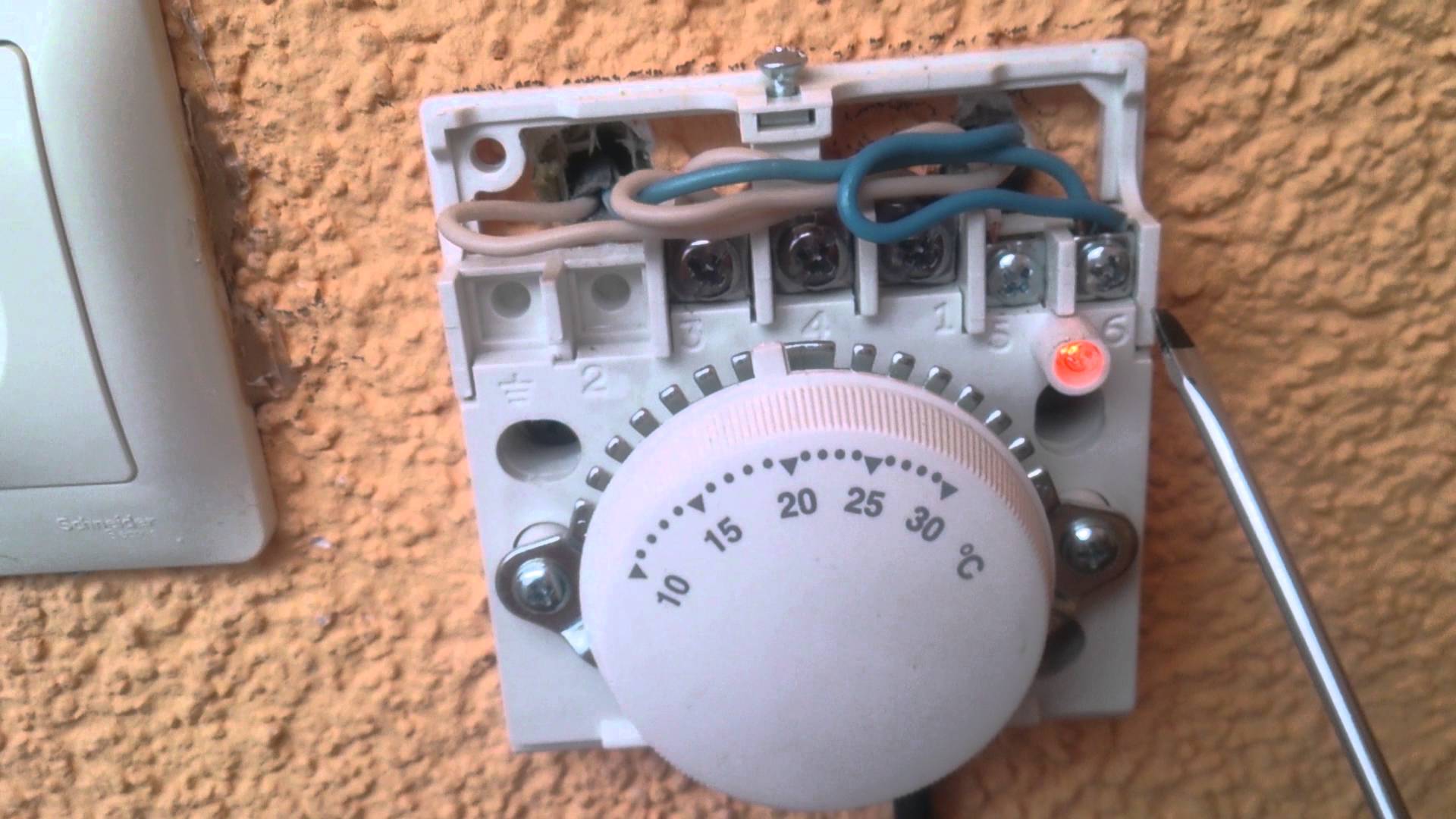

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

  • белый (черный, коричневый) провод – L фаза;
  • синий провод – N ноль;
  • желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

  1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
  2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
  3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
  4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Установка терморегулятора

Несколько слов о том, как подключить термостат Баллу ВМТ 1. Монтаж прибора должен проходить последовательно:

  1. Отодвиньте крышку терморегулятора и выверните винты и заглушки.
  2. В розетке при помощи индикаторной отвертки определяете фазу.
  3. Коричневый провод (фаза) присоединяете к датчику.
  4. К третьему проводу по схеме подключаете один конец обогревателя.
  5. К оставшемуся концу подсоединяете синий провод.
  6. Между третьим и пятым проводом поставьте перемычку.
  7. После промежуточного испытания, в котором прозванивают устройство, чтобы проверить, работает ли терморегулятор, надевается пластиковая коробка.

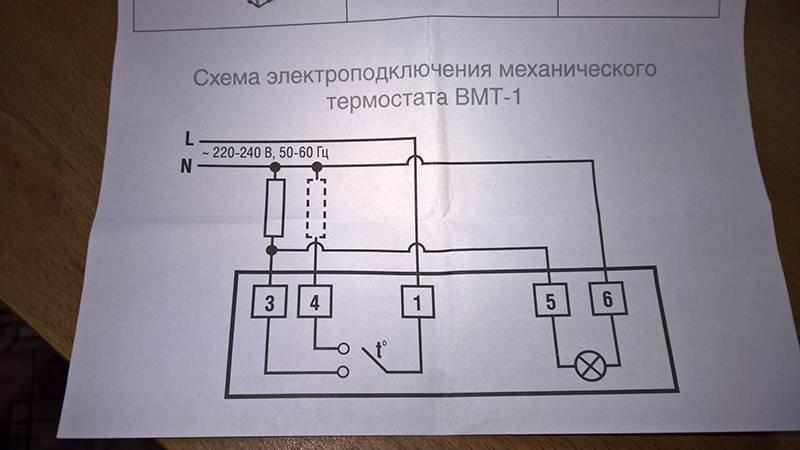

На рисунке ниже указано как присоединить термостат Ballu BMT 1 согласно схеме подключения. К месту расположения прибора прокладывают проводку, которую подсоединяют к нулю или фазе.Как подключить терморегулятор ORBIS FANCOIL?

На термостат Ballu BMT 2 схема подключения аналогична приведенной выше, только номера клемм разные. После монтажа прибор соединяют с инфракрасным обогревателем отдельно проведенной линией.

Если у вас остались вопросы, то позвоните нам! Наши консультанты проконсультируют вас.

Терморегулятор Ballu BMT 1 — специальный прибор, с помощью которого регулируется величина теплоотдачи инфракрасного обогревателя. Его подключение позволяет значительно сократить потребление энергии при работе обогревающего устройства.

Терморегулятор BALLU BMT-1

Кроме того, имея функцию задания поддержки определенной температуры в помещении, терморегулятор обеспечивает комфортную температуру при изменяющихся внешних условиях.

Функции терморегулятора

Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.

При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.

Назначение терморегуляторов

В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.

Основных причин для поддержания температуры в таких пределах может быть несколько:

  1. Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
  2. Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
  3. И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.

Популярные статьи  Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

  1. Двухходовой клапан.
  2. Трехходовой клапан.

Разновидности терморегуляторов:

Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

По количеству каналов управления терморегулятор бывает:

  • Двухзонный, который функционирует единовременно на двух участках системы отопления.
  • Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

  • Внутренний (встроенный).
  • Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

Резистивный кабель. Бывает двухжильный и одножильный.

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства.
Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика

Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт).
Пример технических характеристик регуляторов бренда «Теплолюкс»
Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости. Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества.
Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька

Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

Контроль через термостат ВМТ

Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.

Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.

Перед тем как ответить на вопрос, термостат ВМТ 1: как подключить, следует знать, что температура в квартире в значительной степени зависит от расположения обогревателя. Рекомендуется устанавливать его в доступное место, вдали от сквозняков (окна, двери).

Разновидности и характеристики терморегуляторов

Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:

  1. Механические.
  2. Электронные.

Механический тип терморегулятора для инфракрасного обогревателя

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.

Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.

Электронная разновидность термостата, контролирующего работу ИК-обогревателя

Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.

Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой

Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, теплый пол, конвекционные

Как подключить терморегулятор ORBIS FANCOIL?

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

  • в непосредственной близости возле обогревателей;
  • в местах, где есть сквозняк;
  • в зоне обогрева инфракрасных излучателей.

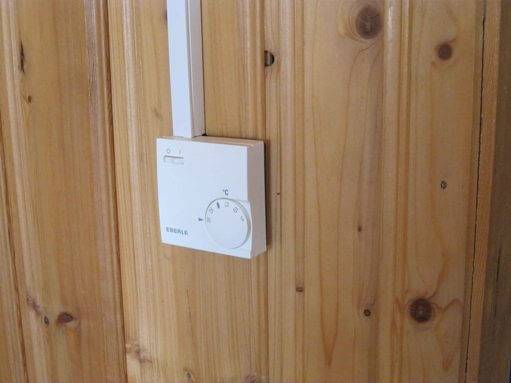

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Как подключить ТЭНы электрического котла.

Оглавление статьи

Приветствую вас, мои читатели! Этот пост я решил написать для тех, кто пытается разобраться с подключением электрического котла к проводке. Статья посвящена отопительным аппаратам, использующим ТЭНы в качестве нагревательных элементов. Про электродные котлы я напишу отдельно. Есть несколько вариантов выполнения этой операции и о них я расскажу ниже по очереди. Начинаем, как вы уже могли привыкнуть, от простого к сложному.

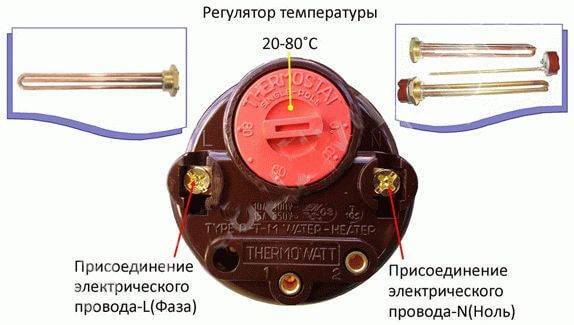

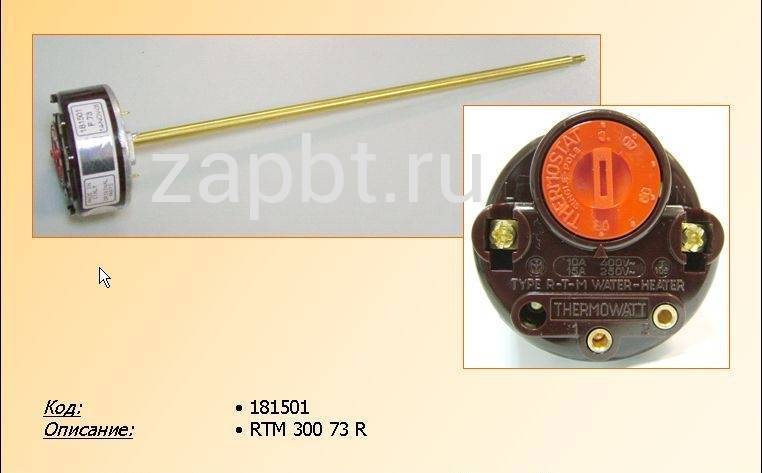

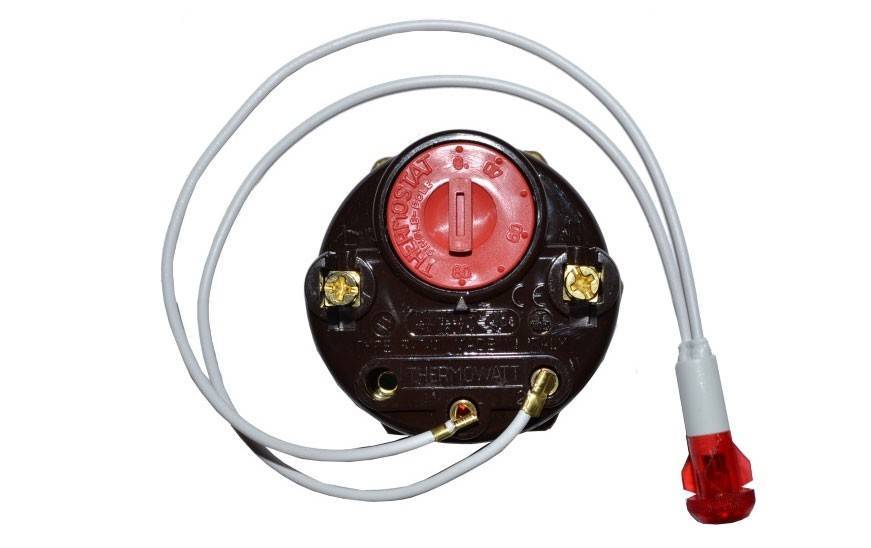

ТЭН и однофазная сеть. Что к чему прикрутить?

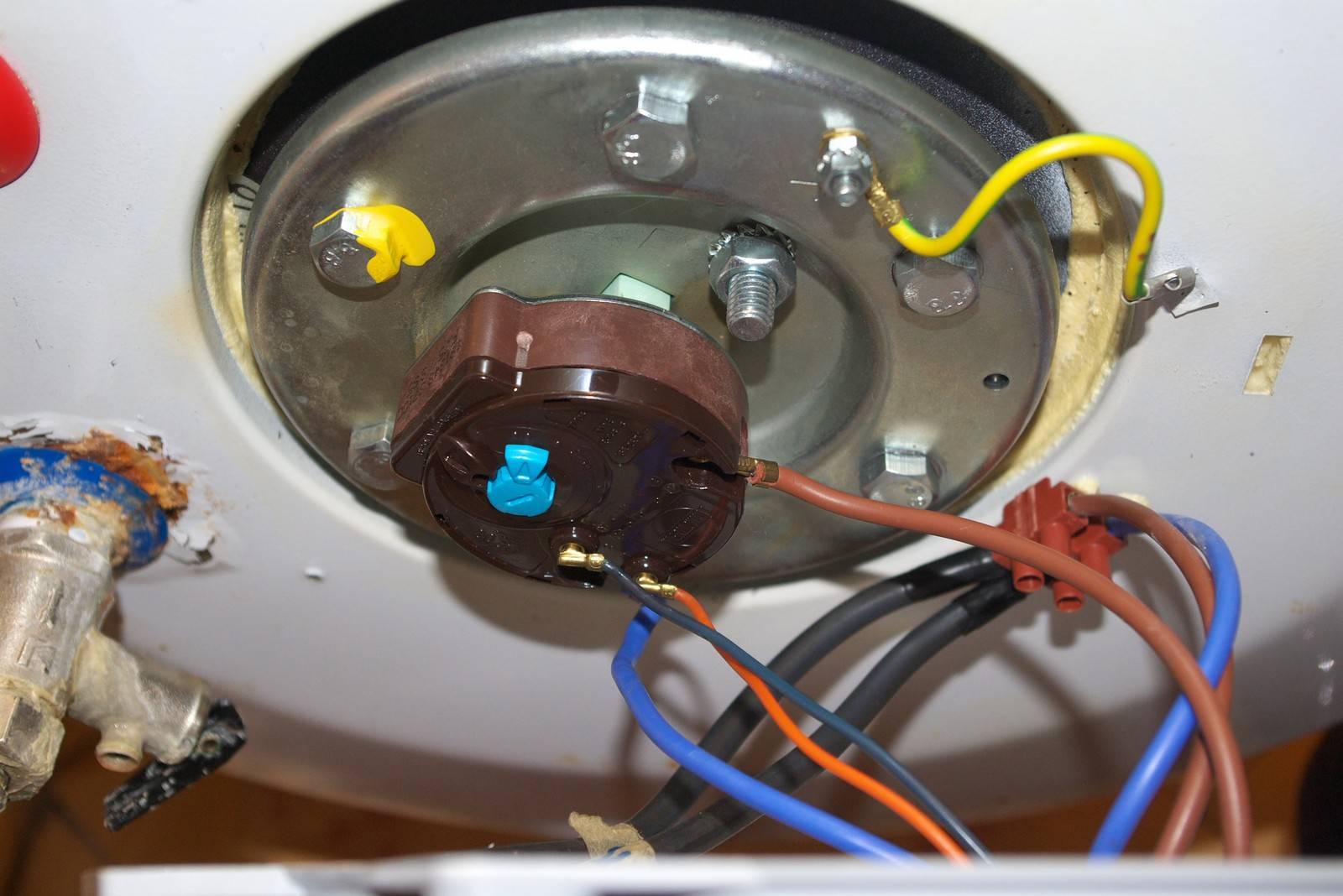

Этот случай характерен для дач и деревенских домов старой постройки. Для начала нужно вообще понять о чем идет речь и проще всего это сделать, смотря на следующий рисунок:

Итак, у однофазной электрической сети имеется два проводника — ноль и фаза. На самой же картинке изображено два способа включения нагрузки — параллельный и последовательный. Разнятся эти способы тем, как делится исходное напряжение между элементами. В большинстве случаев ТЭНы включают параллельно, чтобы не терять полезной мощности, последовательная схема подходит только для различных специфических случаев. Блок, подготовленный для подключения к одной фазе будет выглядеть так:

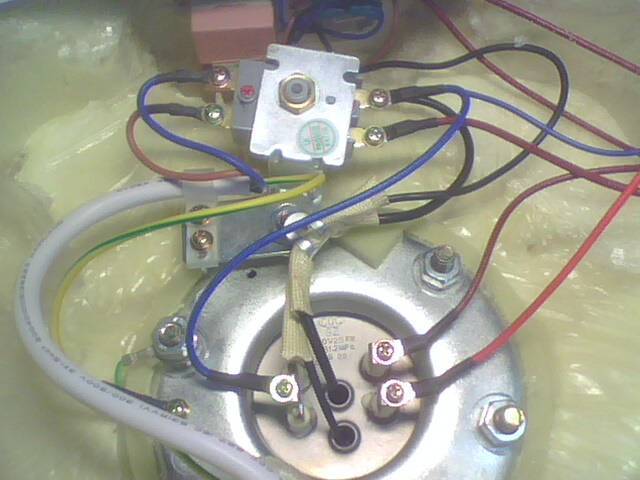

Еще стоит обратить внимание на выбор кабеля, но этого момента мы коснемся чуть позже, а теперь давайте переходить к трем фазам

Популярные статьи  Что такое защита от тока перегрузки?

Два способа подключить ТЭН к трем фазам.

«Трехфазка» раньше была чем-то не очень нужным и понятным для простого обывателя, но в наше время она стала необходимостью для частного дома. Нужна она прежде всего для отопления электричеством. Поскольку электрический котел имеет большую мощность (в большинстве случаев больше 6 кВт), то при использовании одной фазы вам понадобится прокладывать проводку кабелем с большим сечением проводников. А это будет дорого стоить, особенно если жилы кабеля сделаны из меди. В трехфазной сети сечения проводников будут заметно меньше, по этой причине большинство современных электрических котлов подключаются к «трехфазке».  Теперь давайте поговорим про основные схемы подключения ТЭНов к такой сети.

Звезда.

Такой способ используется в том случае, если нагревательный элемент рассчитан на 220 В. Кроме этого, «звезда» требует, чтобы с щитка был заведен нулевой провод. Для пояснения рассмотрим следующий рисунок:

В данном случае, вместо двух перемычек будет одна. И подключаться она будет к нулю, а три оставшихся свободных конца будут подключены к соответствующим фазам. Если смотреть на гайку блока сверху, то выглядеть это все будет следующим образом:

Треугольник.

Используется такой способ для подключения нагревательных элементов, рассчитанных на 380 В. Если вдруг вы решите ставить «треугольником» ТЭНы, рассчитанные на 220 В, то они просто сгорят. Не упустите этот важный момент. Главным отличием «треугольника» от «звезды» является отсутствие нулевого проводника. Тут есть только 3 фазы и больше ничего. Чтобы лучше понимать о чем идет речь, смотрим ниже:

На картинке все выглядит просто и понятно, а вот если начать соединять контакты на гайке блока, получится следующее:

Выглядит сложновато, но на самом деле не отличается ничем от верхнего рисунка. Цветными линиями и цифрами здесь обозначены фазы, а буквами нагревательные элементы блока.

Подключение тепловых завес Ballu

Проверка показала исправность микатермического нагревателя.

Прибор готов к работе.

Принцип работы его основан на свойствах разных металлов, увеличиваться или уменьшаться в размерах при изменении температуры по-разному. Page 24 BSGI 09 12 a. Теперь нейтраль питания: нейтраль питания — через второй последовательно соединенный контакт выключателя — на нейтраль обогревателя.

При эксплуатации осушителя во избежание утечек воды и сильного шума устанавливайте прибор на ровной поверхности. Настоящая гарантия не дает права на возмещение и покрытие ущерба, произошедшего в результате переделки или регулировки изделия, без предварительного письменного согласия изготовителя, с целью приведения его в соответствие с национальными или местными техническими стандартами и нормами безопасности, действующими в любой другой стране, кроме РФ, в которой это изделие было первоначально продано. Как выяснилось, микатермический нагревательный элемент составной и состоит из двух.

Проверяем схему подключения. Для проверки исправности терморегулятора, достаточно прикоснуться щупами мультиметра к его выводам и повернуть ручку от упора до упора в любую сторону.

Раз в 2 недели при интенсивной эксплуатации чаще , контролируйте чистоту воздушных фильтров во внутреннем блоке см. Выясните причины проблемы и устраните их в специализированном сервисном центре. Памятка по уходу за кондиционером: 1.

Ответственность за неисправность прибора по вине организации, проводившей установку монтаж прибора, ложится на монтажную организацию. Рассмотрим последовательность ремонта на примере современного микатермического обогревателя Bimatek PH фотография в начале статьи , собранного по самой сложной из представленных выше электрических схем. Принцип работы конвектора заключается в следующем.

Для расширения функциональных возможностей прибора потребитель может предусмотреть установку смесительного узла. Does the low high side. Настоящая гарантия действительна только на территории РФ на изделия, купленные на территории РФ. Проверка исправности термопредохранителя Осталось проверить включенные последовательно термопредохранители, которых было три и все они были установлены за пластиной микрометрического нагревателя. Dehumidifying area III: The compressor stops.
Механический термостат ballu BMT 1 подключение

Принцип работы электронного термостата

У электронного термостата внутри вместо биметаллической пластины находится электронная схема.

Для этой электронной схемы необходимо подвести напряжение питания. Оно может быть равно 220 или 24 вольта и подводится по проводу.

Здесь управляющим сигналом является потенциал (напряжение), которое подводится на клеммную коробку котла или специального хаба.

Чтоб было понятней смотрите ниже на картинку:

Схема подключения электронного термостата

Из картинки видно, что к электронному термостату идет не 2, а 3 провода:

  • L — напряжение питания.
  • N — провод нейтрали.
  • I — выходной сигнал.

Неподключенный порт используется для включения «ночного» режима работы, при котором температура в помещении снижается на 4 градуса без регулировки термостатов.

Электронные термостаты используются для организации сложных систем управления климатом в доме, такие системы в народе называют «Умный дом«.

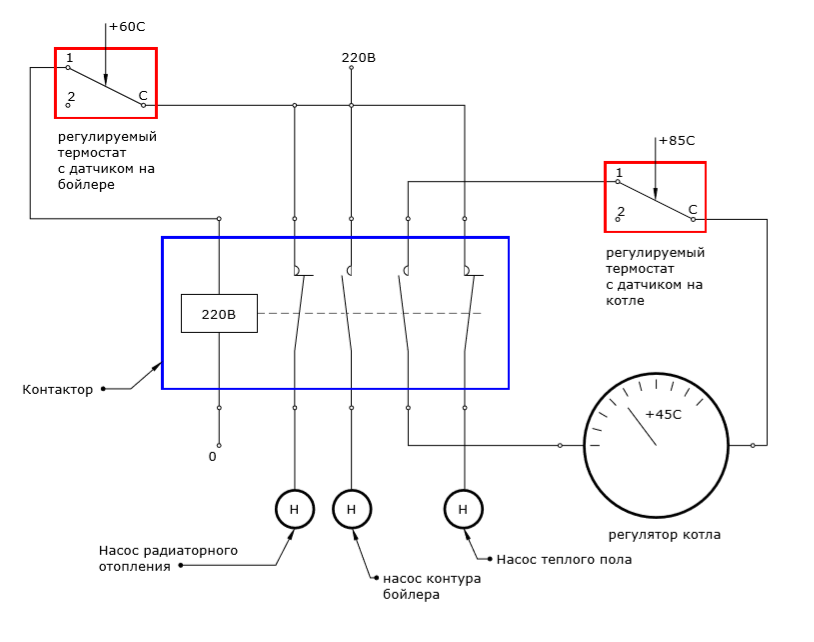

С их помощью можно управлять насосами и сервоприводами клапанов в системах отопления. Как это выглядит можно увидеть на рисунке выше.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
