Оптимальные температурные параметры

Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся:

  • прогрев пола до 28 градусов;
  • при наличии другого источника тепла или при проживании в помещении постоянно, идеальный уровень от 22 до 26 — это оптимальные условия для человека;
  • если данный тип источника тепла единственный, или он находится в ванной, коридоре, на балконе, или в доме, где проживают не постоянно, допустимо поднимать градус до 32.

Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире был здоровый, следует учитывать данные нормы.

Оптимальное место для установки

Терморегулятор размещается на стене. Выбирать необходимо место со свободным доступом, чтобы при настройке и установке температуры не было сложностей.

Ряд правил, которые надо придерживаться при определении места для термостата тёплого пола:

Нельзя размещать его на сквозняке и напротив окна, на него не должен попадать прямой солнечный свет

Особенно это важно, при наличии встроенного терморегулятора.
Не устанавливать на наружной стене, которая контактирует с улицей.
Расстояние от поверхности до прибора не меньше 40 см. Верхний уровень не ограничен, но устанавливать выше роста человека нет смысла.
При обустройстве тёплого пола в помещениях с повышенным уровнем влажности (ванна, баня), регуляторы лучше монтировать в соседней комнате, так как они надлежаще не защищены от влаги.
Располагать вблизи электрической сети.
На расположение регулятора также влияет размер провода от датчика

Его следует размещать на расстоянии не менее 50 см от стены.

Если терморегулятор встроенного типа, то в стене для него надо проделать углубление, где будет размещаться вся электрика. От гнезда к полу проделать штробы для проводов.

Глубина штроб должна равняться двум диаметрам гофро труб — 10 мм. В одной трубе будет силовой кабель, а во второй — от термодатчика.

Расчет теплого пола.

Чтобы сделать расчеты теплого пола, необходимо знать определенные параметры. Площадь помещения, объем комнаты и теплопотери. Поэтому, если капитально подходить к данному вопросу с желанием сэкономить на материалах и в дальнейшем на расходе ресурсов – это достаточно непростое занятие. Основные расчеты теплого пола отражены в отдельной статье.

Кратко разберемся ниже.

Требуемую мощность для электрического пола определяем следующим способом. Необходимо мощность на 1 м² (можно посмотреть в паспорте) умножить на саму площадь помещения. Если приобретать комплектом, то на упаковке или в инструкции уже прописана длина кабеля и площадь отапливаемого помещения. Особенно все просто с матами. Для них не надо рассчитывать шаг укладки, греющий кабель уже наклеен с определенным шагом. Если приобретается просто греющий кабель, то шаг его можно рассчитать по формуле.

h = S*100 / L,

где: S – площадь комнаты;

L – длина кабеля.

Расчет длины трубы при подключении водяного теплого пола выполняется следующим способом. Для расчета необходимо знать теплопотери в помещении. Допустим возьмем кухонное помещение площадью 20 м², теплопотери берем 18 Вт/м². Тогда перемножая эти две цифры, получим теплопотери по кухне 360 Вт/м². Т.е. при покупке материалов необходимо делать запас мощности исходя из полученной цифры. При диаметре трубы 16 мм, шаг трубы, как правило, выбирают 150 мм. При этом мощность обогрев 1 м² составляет 100 Вт.

Соответственно необходимая длина нашей трубы будет равна: 20 (площадь кухни) / 0,15 (шаг) = 133,3 м.

В конце хочется отметить, что наличие теплого пола добавляет комфорт и уют в доме. Особенно если речь идет о керамограните или кафельной напольной плитке, уложенной в коридоре, в туалетной и ванной комнате, кухне. Если грамотно подойти к вопросу, то можно сэкономить расход газа или электричество на отопление дома в холодное время года.

Мне нравитсяНе нравится

Плюсы и минусы водяного теплого пола

Достоинства теплых полов в целом:

  • равномерный прогрев всего помещения;
  • естественная циркуляция нагретого воздуха снизу вверх, к потолку;
  • влажность воздуха находится в пределах нормы, не происходит пересыхания, также за счет равномерного прогрева исключаются влажные углы, не развивается плесневые грибки;
  • экономичность прогрева помещения, при обычном способе отопления температура пола ниже, это приводит к тому, что соприкасаясь ступнями с холодной поверхностью, человек теряет много тепла, при прогретом поле такой потери не происходит и в целом комфортная температура помещения может быть на несколько градусов ниже;
  • освобождается дополнительное пространство за счет отсутствия радиаторных батарей, улучшается дизайн помещения.

По сравнению с электрическим теплым полом:

  • совместимость с любыми видами половых покрытий ;
  • независимость от перебоев в электроснабжении;
  • существенная экономия электроэнергии;
  • саморегулирование температуры в помещении за счет теплоотдачи, если температура повышается, теплоотдача от пола становится ниже, и наоборот;
  • полное отсутствие электромагнитных полей, о вреде которых до сих пор ведутся дискуссии.
  • сложность в монтаже;
  • при заливке бетоном придется выжидать около 28 дней до полного высыхания, в этот период нельзя пользоваться помещением;
  • сложность в расчетах, если это единственный источник обогрева;
  • при подключении в квартирах придется оформлять специальное разрешение на подключение к центральному отоплению, также вы не сможете подключать пол по желанию в то время, когда закончен отопительный сезон;
  • стоимость монтажа выше, чем у других отопительных систем, но здесь следует учитывать, что сделанный один раз, он прослужит долго и больше не придется нести никаких материальных затрат;
  • опасность затопления из-за нарушения целостности трубопровода.

Монтаж

Самый инновационный и удобный метод реализации греющей напольной поверхности на сегодняшний день – это установка инфракрасной пленки для пола. На её примере и рассмотрим тонкости установки, тем более что с монтажом нагревательного кабеля они почти совпадают.

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Схема подключения теплого электрического пола с использованием двужильного нагревательного кабеля

Комплектация

Любое подключение следует начинать только после того, как убедитесь в наличии всего необходимого:

Рулон или рулоны, в зависимости от покрываемой площади, ИК плёнки в соответствии с маркировкой.

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

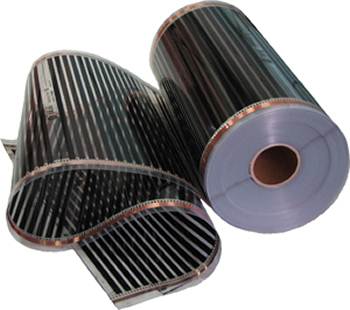

Рулон термоплёнки

  • Зажимы для контактов.
  • Терморегулятор. Следует отметить, что он приобретается отдельно, но купить его желательно сразу вместе с нагревательными элементами.

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Образец электронно-термического регулятора

Сенсор, измеряющий температуру напольной поверхности. Также приобретается самостоятельно.

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Датчик температуры пола

  • Набор проводов.
  • Изоляционные материалы.

Из монтажных материалов нам понадобятся:

  • Теплоотражающее покрытие.
  • Монтажный скотч.
  • Пластиковая плёнка толщиной более 3 мм.
  • Древесноволокнистая плита, если сверху планируется укладка линолеума или ковролина.
  • Клей для плитки, стекломагнезитовый лист и плёнка, если сверху планируется укладка плитки.

Планировка

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Схема подключения пленочного теплого пола с учётом находящейся в комнате мебели

Планировка всегда должна быть оптимальной.

Следующая инструкция  укажет, на что следует обратить внимание для достижения наилучшего результата:

  • Первым делом подбираем наилучшее место для установки терморегулятора теплого пола.
  • ИК плёнку размещаем контактами к термическому регулятору.

Монтаж теплоотражателя

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Схема подключения теплых полов с учётом теплоотражающего материала

Изолон или техническая пробка укладываем на заранее подготовленный и выровненный пол.

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Фото изолона

Полосы материала соединяем между собой строительным скотчем.

Укладка инфракрасной плёнки

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Схема подключения инфракрасного теплого пола – стандартная установка

  • Разрезаем полотно термоплёнки на необходимые полосы. Места разрезов указаны через каждые 25 см.
  • Монтируем контактный зажим таким образом, чтобы одна сторона оказалась с верхней стороны ИК плёнки на полосе из меди, а другая – с нижней.
  • Плоскогубцами тщательно зажимаем его.
  • Проводим изоляцию мест обрезания медной шины.
  • Фиксируем плёнку на материал термоизоляции.
Популярные статьи  Монтаж электропроводки в квартире — правила, основные этапы, план-схема

Монтаж терморегулятора

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Подключение терморегулятора

  1. Выбираем удобное для эксплуатации место поближе к основной проводке. При наличии большой нагрузки – делаем персональную.
  2. Укладываем монтажные провода:
  • подключаем их параллельно;
  • один цвет к одному зажиму;
  • прячем под напольные галтели;
  1. Подсоединяем провода к ИК плёнке:
  • снимаем изоляцию с провода;
  • оголённый кончик вставляем в зажим;
  • надёжно зажимаем его в нём.
  1. Проводим изоляцию мест соединения. В комплектации каждая полоса имеет 5 специальных отрезков изоляционной материи. Один крепим снизу контакта, а другим накрываем, как это показано на следующем рисунке:

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Изолирование контактных зажимов

  1. Подсоединяем контактные провода к терморегулятору.
  2. Монтируем к полу и подсоединяем к терморегулятору тепловой датчик:
  • выбираем для него место в комнате с наименьшим давлением;
  • фиксируем к черновой стороне инфракрасной плёнки.
  1. Терморегулятор подсоединяем к электрической проводке.
  2. Тестируем систему.
  3. Устанавливаем финишное покрытие пола.
  4. Включаем и пользуемся системой.

Подключение теплого пола к терморегулятору

Теперь нужно подключить теплый пол. У меня используется терморегулятор для теплого пола, схема его подключения указана на корпусе. Также схема подключения есть в инструкции к регулятору.

Этот кабель можно просто подключить в розетку, и он будет работать. Но тогда не будет обратной связи и периодически его нужно выключать самостоятельно.

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Подключение кабеля к электропитанию

В комплект к терморегулятору входит датчик температуры, которой нужно обязательно подключать. Если его не подключить (у меня был обрыв), то пол будет постоянно включен, и может перегреться.

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Датчик теплого пола – терморезистор для измерения температуры

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Комплект регулятора теплого пола – термоконтроллер и датчик температуры

Подключение датчика теплого пола – согласно схеме, тоже ничего сложного, два провода датчика на две клеммы терморегулятора.

Датчик нужно установить так, чтобы случайно не повредить его провод. Я для этого использовал гофру:

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Монтаж датчика теплого пола

Датчик крепится между двумя участками “горячего” кабеля.

Питание 220В и нагрузка (нагревательный кабель) тоже подключаются в свои клеммы:

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

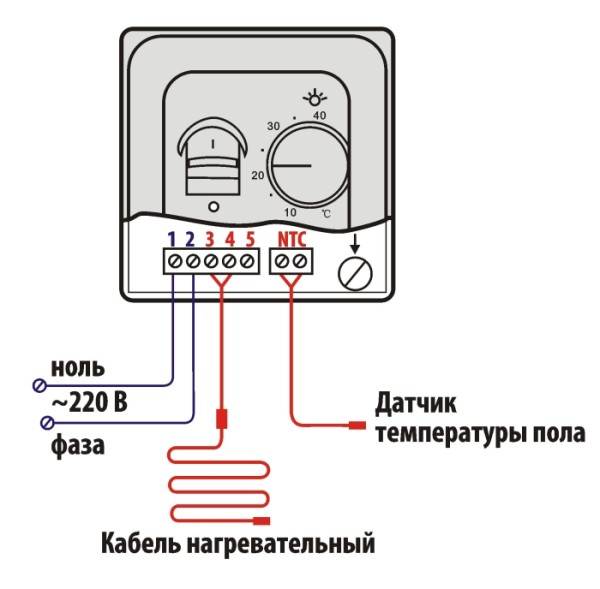

Подключение теплого пола к терморегулятору

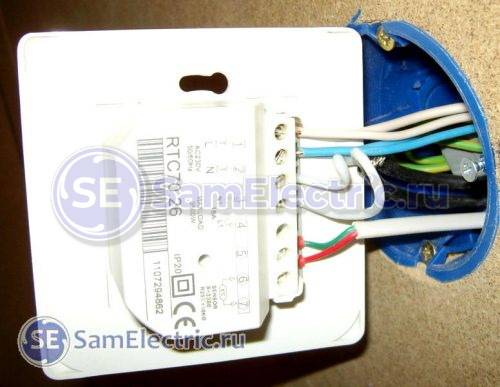

Подключение в установочной коробке показано ниже:

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Подключение теплого пола и датчика к терморегулятору

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

  • механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
  • электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

  • нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
  • теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
  • специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

  • Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
    Деревянная система водяного теплого пола
  • Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Зачем нужен термостат

Терморегулятор не является устройством, без которого система отопления не сможет функционировать. С ролью выключателя для теплого пола вполне способно справится УЗО. В этом случае провод от системы подводят к выделенной линии. Когда нужно повысить температуру в помещении, вы идете к распределительной коробке и запускаете систему; достигнув нужного результата – точно так же ее деактивируете.

Если вы хотите, чтобы температура в доме была стабильной без постоянного надзора, просто приобретите качественный термостат с термодатчиком. Схема регулятора теплого пола позволяет автоматически включать/отключать отопление. Продвинутые модели способны функционировать согласно заданной программе, но такое оборудование обойдется значительно дороже. В любом случае, подключение теплых полов к регулятору дает следующие преимущества:

  • электроэнергия расходуется оптимально;
  • правильная температура поддерживается круглосуточно;
  • нет необходимости обязательно отключать отопление, отправляясь на работу или уезжая за город, если в доме остаются животные;
  • программируемый термостат позволяет устанавливать наиболее удобный режим работы.
Популярные статьи  Какую максимальную мощность нагрузки можно подключить на размыкаемый удлинитель в моем случае?

На самом деле разницы никакой нет, в обоих случаях терморегулятор выполняет одну функцию – включает либо выключает нагрев, прерывая подачу напряжения к исполнительному элементу – нагревательному кабелю или сервоприводу. Но для работы с электрическими полами подойдет не каждый прибор, например, чисто механическое устройство применять нельзя. Поясним почему:

  1. Нагрев электрического ТП контролирует выносной датчик, расположенный в полу между петлями резистивного кабеля. Он позволяет ограничить максимальную температуру напольного покрытия, защитить кабельную секцию от перегрева.
  2. В механических терморегуляторах стоит пластина, реагирующая на изменение температуры воздуха. Прибор не рассчитан на подключение внешнего термодатчика, поэтому «не видит» степень нагрева стяжки пола.
  3. Пленочный теплый пол работает аналогичным образом. Когда требуется регулировать температуру воздушной среды, выбирается релейный термостат, оснащенный внутренним датчиком и клеммами для подключения внешнего.

Электронагревательные ТП всегда монтируются с датчиком-терморезистором, измеряющим температуру полаДля регулировки водяных греющих контуров применяется воздушный датчик теплого пола, выносной измеритель ставится по желанию или в случае необходимости. Например, для контроля краевых зон, которые сильно охлаждаются. Температуру теплоносителя ограничивает регулирующая арматура на коллекторе – термоголовки RTL либо смесительный клапан с накладным/погружным датчиком.

Основные критерии выбора

Остается вопрос, как выбрать терморегулятор для теплого пола, если решение уже принято и покупка прибора запланирована

Стоит обратить внимание какой терморегулятор выбрать для теплого пола, на критерии, которые помогут выбрать необходимую модель:

Технические характеристики:механические, цифровые, или программируемые виды термостата, от которых будет зависеть цена;
встроенный, или выносной датчик, который будет подавать данные о температуре пола, или воздуха одновременно, или по отдельности;
немаловажную роль при выборе терморегулятора является распределение тепла равномерно по всему полу. Лидером на рынке выступает терморегулятор energy для теплого пола, в основе которого лежат тонкие нагревательные маты, способствующие перераспределению и удержанию температуры.
Мощность терморегулятора, которая указывается на приборе. Ее нужно подбирать процентов на 20 выше, чем того требует устройство, так он будет работать дольше и без сбоев.
Способ установки. Если деревянный дом, не советуют выбирать встраиваемые виды термостата, ведь подразумевается сверление отверстий для укладки проводов и прибора. Самым оптимальным способом является накладной терморегулятор для теплого пола, он подходит для всех видов стен, так как монтируется в распределительный щиток.
Оформление и дизайн — дают возможность выбора цвета, вида, подходящие под любой интерьер. Этот критерий полностью предоставлен фантазии покупателя.
Число каналов, помогает достичь неплохой экономии в доме:если один термостат для теплого пола контролирует два помещения, их стоит грамотно совмещать, чтобы комфорт был в двух зонах;
два одноканальных прибора в общей коробке удобны тем, что дети не доберутся к пульту управления

В этом будет экономия на ремонт, ведь дети могут по неосторожности нанести ущерб;
такой канал, как двухзонный терморегулятор для теплого пола, которому позволяет управлять двухходовой термостатический клапан для теплого пола двумя режимами: термостат для теплого водяного пола и электрического.
Управление и программирование устройства:если в семье есть дети, то стоит задуматься приобрести механический терморегулятор для теплого пола, он удобен в использовании, менее привлекателен для детей и легок в ремонте;
если напольное покрытие из ламината или линолеума, стоит приобретать цифровое устройство. Так как максимальная температура нагрева данных видов пола не выше 26 градусов, а их можно будет точно установить только на цифровом терморегуляторе;
высоту установки термостата следует тоже планировать заранее, ведь некоторые виды имеют определенные параметры высоты установки, но и низко не каждому захочется, наклоняясь устанавливать режимы

Еще один фактор — маленькие дети, которые могут легко достать до устройства.

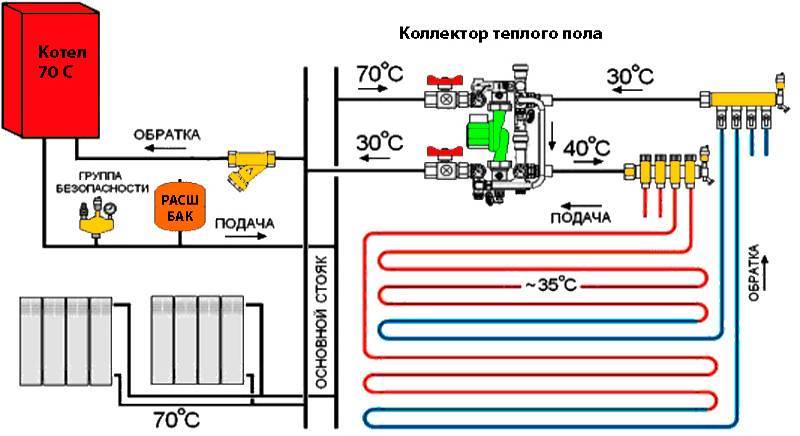

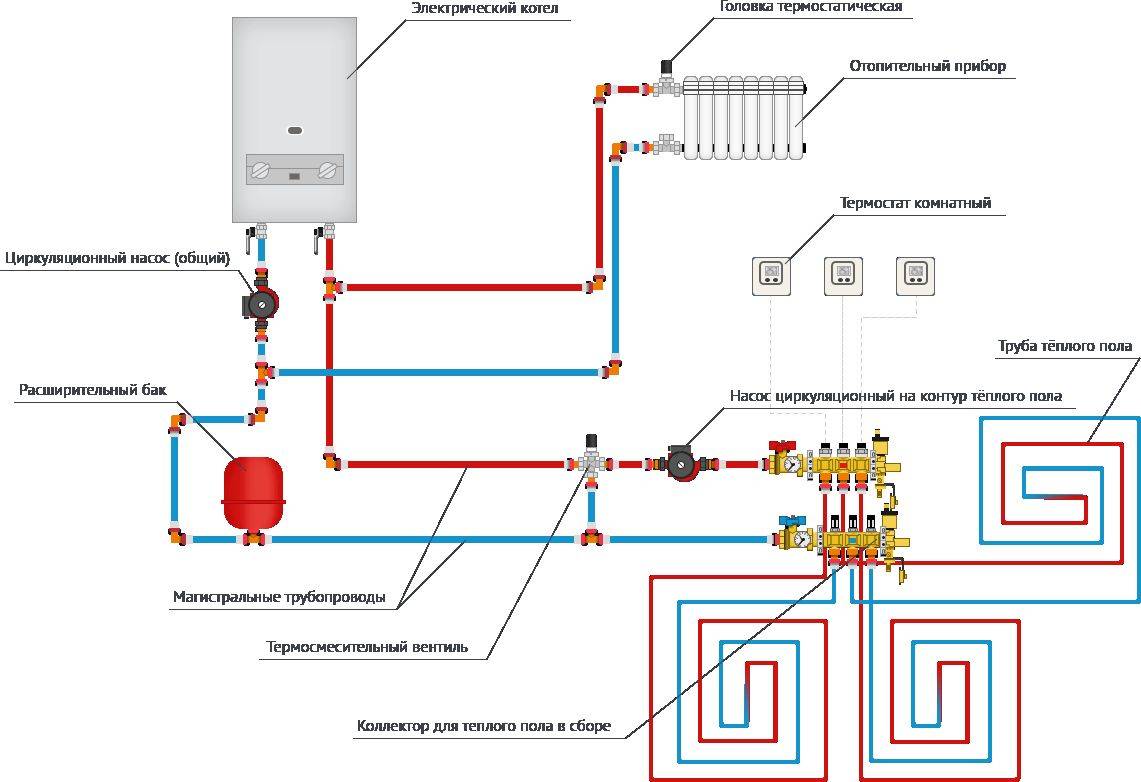

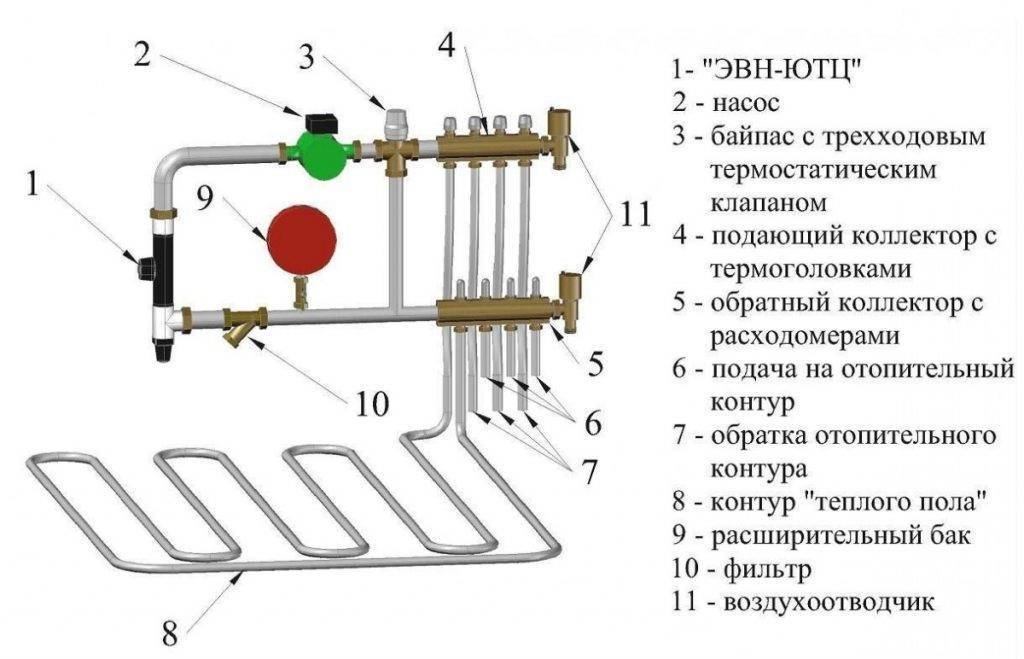

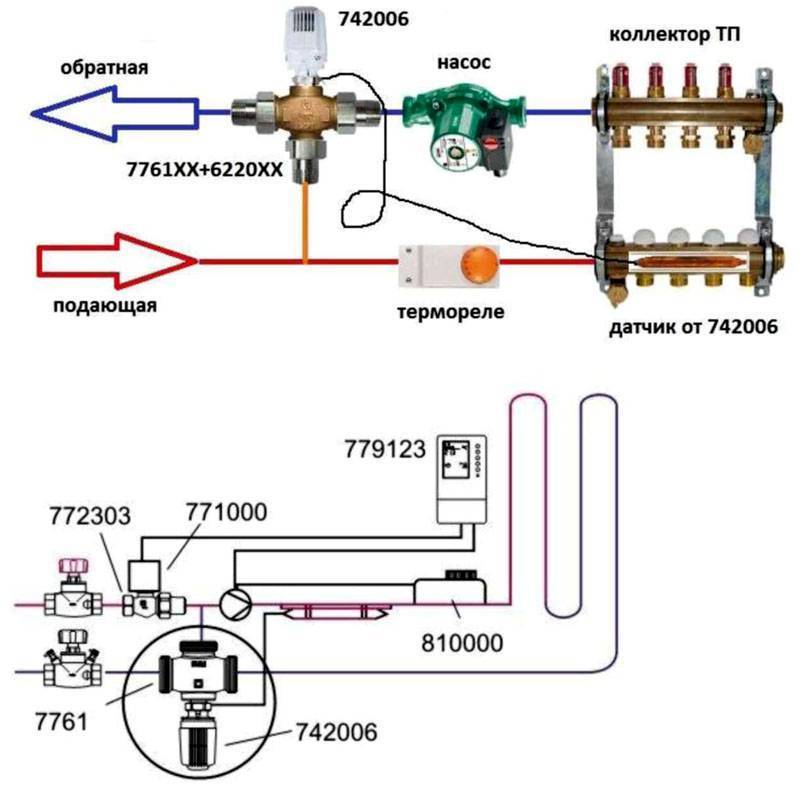

Как подключать водяной теплый пол

Наиболее предпочтительный вариант подключения — это от собственного котла, с включением в систему насоса. Это вариант для частного домовладения. Поскольку температура носителя, поступающего в коллектор водяного пола, должна быть в пределах 35−45°С, для понижения ее используют смесительные узлы.

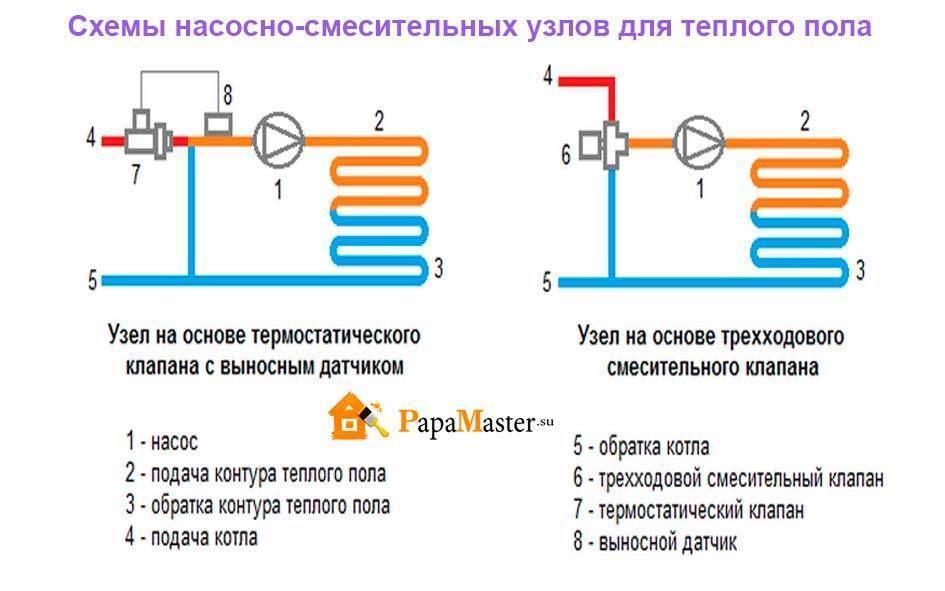

Для этих целей монтируют трехходовой или двухходовой клапаны. Далее подающую трубу заводят в распределительный коллектор, который должен включать в себя выходы по числу контуров, термостатические клапаны и регуляторы расхода. На подающую и возвратные трубы устанавливают краны, чтобы в случае необходимости можно было выключить обогрев данного контура. Также можно рассмотреть вариант подключения к обратке общей системы отопления.

При подключении в квартире могут возникнуть сложности, так как необходимо соблюдение ряда условий. В старых домах зачастую это может оказаться невыполнимым, тогда как в новостройках предусмотрена поэтажная разводка отопления. Для получения разрешения следует написать заявления в ЖЭК и теплосетевую компанию. Для отопления небольшой площади можно воспользоваться выходом на змеевик полотенцесушителя, в этом случае разрешение не понадобится.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

https://youtube.com/watch?v=x7Rc9aJHJzQ%3F

Принцип работы электронных регуляторов

Датчик температуры электронных приборов работает на ином принципе. В нем используется терморезистор – электронный компонент, сопротивление которого зависит от температуры. Терморезистор помещается в требуемое для измерений пространство и соединяется с прибором обычными проводами. Прибор во время работы подает на датчик небольшой величины напряжение с фиксированным значением и измеряет ток в цепи. Значение этого тока обратно пропорционально температуре.

Всей логикой работы устройства управляет электронная схема. Значение пороговой величины температуры задается либо ручным регулятором, либо кнопками. В последнем случае для контроля используется дисплей. На выходе устройства установлено электромеханическое реле или электронный ключ, управляющий нагрузкой.

Электронный терморегулятор позволяет задавать больше параметров

В остальном электроника работает так же, как и электромеханический регулятор теплого пола. Только в роли рабочего тела выступает электрический ток, проходящий через терморезистор. А еще появляется возможность навесить на прибор множество дополнительных функций, связанных с экономией электроэнергии.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Популярные статьи  Как применять прокалывающие зажимы для СИП?

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика Водяной пол Электрический пол
Наличие ЭМИ Нет Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах Только в новостройках при наличии отдельного подключения Да
Быстрое управление настройками Нет Да
Зависимость от сезона отопления Да – в квартирах и нет – в частных домах Нет
Сроки монтажа Длительные из-за необходимости заливки стяжки Короткие
Возможность укладки любого финишного покрытия Да Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта Сложный ремонт В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Несколько полезных сведений об электропроводах

Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.

Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.

Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.

Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.

После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.

Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.

Типы кабелей отопления:

  1. Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
  2. В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.

Выводы и рекомендации

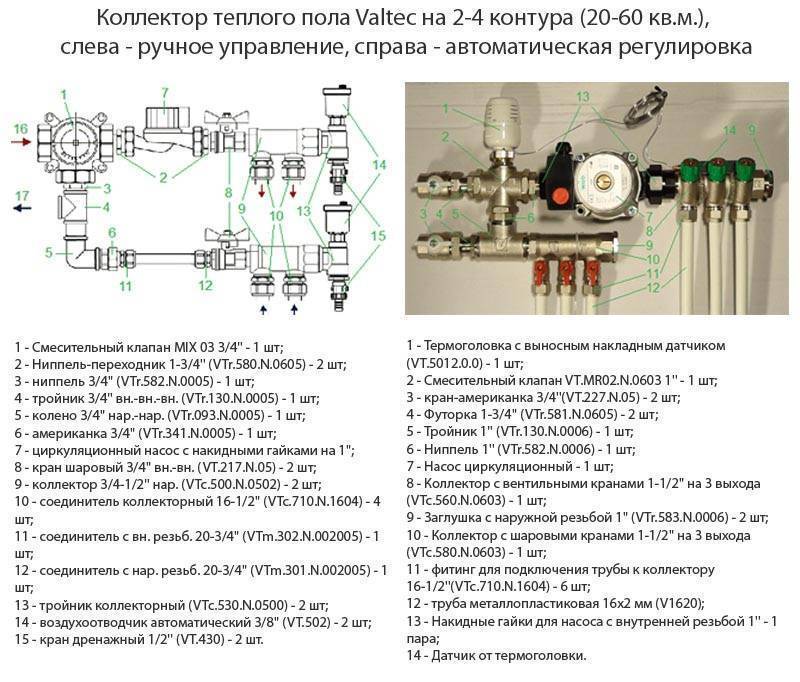

Судя по отзывам на форумах, домовладельцы знакомы с гребенками, оснащенными смесительным узлом и насосом. Примечательно, что далеко не все мастера знают о существовании термоголовок типа RTL. А они позволяют значительно снизить цену гребенки теплого пола, устанавливаемой в загородном доме небольшой или средней площади (до 250 м²). Отсюда рекомендации:

  1. По возможности используйте заводскую или самодельную гребенку с термоголовками RTL, тогда не придется покупать циркуляционный насос и клапаны. Главное условие – протяженность контуров не более 60 м.
  2. Если количество петель достигает 10 и более, а подающая магистраль от котла довольно длинная, подберите более мощный основной насос. Можно поставить агрегат Grundfos Alfa-2 15—60 с функцией Autoadapt для экономии электричества.
  3. При длине контуров до 100 м, площади дома свыше 250 м² и сложной отопительной системе используйте гребенку с двух– или трехходовым клапаном (качественное регулирование).
  4. При возможности оснащайте гребенку и систему напольного отопления средствами автоматизации. Для этого рекомендуется проконсультироваться со специалистом в данной сфере.

Желательно избегать ситуации, когда гребенка распределения стоит на 1 этаже, а теплые полы сделаны на 2 и 3 этажах. Узел лучше расположить ближе к контурам и провести к нему 2 магистрали, вместо того, чтобы прокладывать 10 или 20 труб от гребенки по стенам и сквозь перекрытия. Ответы на многие вопросы вы получите, просмотрев видео:

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
