Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

Разновидности кабеля

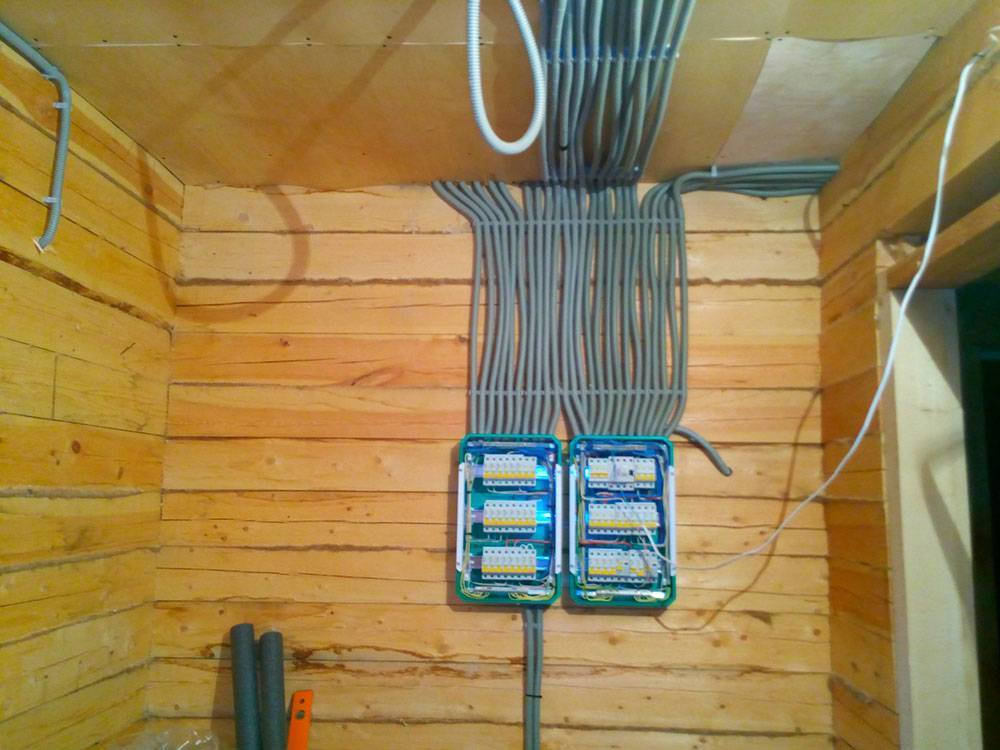

Существует 2 метода подключения участка к электричеству без дома или при наличии построек: воздушная проводка и подземная прокладка. Для каждого из них используются разные виды кабеля, которые способны выдерживать нагрузку и внешнее воздействие погодных условий. Они должны соответствовать нормам, которые поставлены поставщиком услуг и при выборе способа подвода в план заносится марка, сечение и размер кабеля.

Также к сети можно подключаться однофазным или трёхфазным соединением. Первый вариант более простой и дешёвый, а второй требует для работы специальный распределительный щит, который имеет больший размер, чем при однофазном методе. Трёхфазная сеть чаще всего находиться под напряжением в 380 В.

При соблюдении всех условий этого соединения появляется возможность установки на участке асинхронных электрических приборов, например, бойлер, котёл или обогреватель. Такой тип подключения более равномерно распределяет нагрузку на всю сеть, а при использовании мощной электроники он обеспечивает повышенную надёжность и защиту от замыкания.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке
Однофазный кабель Источник v-mir.com/

Для воздушного ввода

Подключение дома к электросети чаще всего производят с применением 3 марок кабеля:

АВК

Это кабель с алюминиевой сердцевиной, коаксиальной защитой и виниловым покрытием. Его можно использовать в сети с напряжением до 380 В. Рекомендуется устанавливать соединение с сетью с помощью этой марки, если температура воздуха составляет от -45 до +45 °С.

В состав АВК входит 1 фаза и 1 ноль, поэтому она больше подходит для подключения напряжения в 220 В. Из-за определённых особенностей конструкции кабеля, его нельзя провести на участок без специальной соединительной муфты.

СИП-4

Это самый распространённый вариант для воздушной проводки. Его используют для передачи напряжения до 1 кВ. Изоляция этого кабеля изготовлена из прочного полиэтилена и способна выдерживать температуру от -60 до +50 °С.

Он используется для подключения однофазной и трёхфазной сети с напряжением в 220 и 380 В. Для соединения с электрораспределительным щитком требуется муфта с переходом на более гибкий кабель. Это часто становиться проблемой при составлении договора с поставщиком электроэнергии.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке
Самонесущий изолированный провод Источник 20kv.ru

Отличаются только материалом, из которого делается сердцевина. Изоляция жил и оболочка кабеля изготавливаются из полихлорвинила. Данный кабель может выдерживать напряжение до 1 кВ, и предназначен для сети в 220 или 380 В. С его помощью можно сделать однофазное и трёхфазное соединение.

Рекомендуется использовать в помещениях, которые защищены от попадания прямых солнечных лучей, так как провести свет на участок с его помощью можно только при наличии дополнительной защиты. Такой кабель лучше всего использовать в местах, которые имеют высокую влажность или коррозионную активность. При воздушной проводке требуется применять трос и защиту из гофры, которая закроет кабель от ультрафиолета.

Из-за того, что в процессе натяжения провода он будет подвержен нагрузке, чаще всего используется СИП, так как ему не нужен дополнительный трос для удержания веса. Медные кабеля должны иметь сечение от 10 мм², а алюминиевые – от 16 мм².

Санитарные нормы строительства

Решение проблемы, сколько нужно отступать от забора и дома при строительстве хозпостройки или бытовки, зависит от того, что подразумевается в каждом конкретном случае под собирательным названием хозяйственных построек. Границы владений собственника земельного надела или пользователя участка с долгосрочной арендой, согласно действующему Законодательству Российской Федерации, определяются кадастровой фирмой с государственной лицензией.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участкеСарай на даче

По закону владелец участка должен разграничить свою собственность с соседской, отделить территорию улицы или не подлежащую учету (например, со стороны оврага). Об обязательном возведении ограждений говорится сразу в нескольких нормативных документах. Это обстоятельство предусматривает Градостроительный кодекс, СНиП и строительные правила:

  1. На каком расстоянии от забора можно строить любые сооружения на участке, определяется теми же положениями, обязательными к выполнению.
  2. На сегодняшний день основным документом является СНиП 30-02-97 с изменениями 2018 года, более известный как новый закон 2018 года, обязательный к выполнению.
  3. Санитарные требования – еще один важный документ, которым нельзя пренебрегать при составлении схемы застройки. Она теперь подлежит обязательному одобрению компетентных органов. Это требование следует учитывать не только из-за поправок нового закона.
  4. Получение разрешения по составленному плану размещения объектов позволит учесть множество обстоятельств, остающихся непонятными непрофессионалу даже при самом внимательном изучении СП 53.13330.2011, до недавнего времени определявшего малейшие нюансы, в том числе и минимальное расстояние от забора соседа для построек любого типа.
  5. Расстояние от дома – это важнейший параметр, которым нельзя пренебрегать, потому что учитывается дистанция не только от дома собственника, но и от садового или частного дома соседа.
  6. Для построек хозяйственного типа норма расстояний определяется в зависимости от характера их использования. Важен не только отступ от изгороди, но и удаленность от построек и насаждений разного типа. Баню, душевую кабину или туалет удаляют на дистанцию, определенную СанПиН, как постройки санитарно-гигиенического назначения.
  7. Птичник или курятник, называемые в обиходе сараем, как и возведение сооружений для домашних мелких животных, не допускают минимального отступа в метр, разрешенного для сарайчика с садовым инвентарем.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участкеОколо сада

При оборудовании скважины и водозаборника следует обязательно учитывать удаленность от других построек, представляющих потенциальную опасность заражения. До туалета и подобных сооружений соседского участка существуют обязательные нормы, невыполнение которых может означать ответственность согласно Гражданскому и Градостроительному кодексу, а не только КоАП.

Подключение электроэнергии

  • Подключение 220 вольт к дому
  • Подключение 380 вольт к дому
  • Провести электричество в дом
  • Трубостойка под ключ
  • Подключение электричества к дому
  • Трехфазный ввод электричества в дом
  • Подключение электричества на даче
  • Ввод электричества в дом
  • Ввод электричества в квартиру
  • Воздушный ввод электричества в дом
  • Установка трубостойки для ввода электричества
  • Выполнение техусловий МОЭСК
  • Подземный ввод электричества
  • Вынос электросчетчика на столб
  • Замена электрического ввода
  • Установка трансформатора в СНТ
  • Строительство ВЛ электропередач
  • Электричество в доме
  • Электрический столб на участке
  • Установка солнечных батарей
  • Аренда автовышки
Популярные статьи  Как избавиться от тока в водопроводной трубе?

Подключение бытовки к электропитанию

Установка бытовки отличный повод начать бюрократические работы по подключению дома к электричеству. Этапы подключения к электричеству, что дома, что бытовки одинаковые. Так как работы по электроподключению на участке вы ведете за свой счёт, нет никакой разницы, куда вы будете подключать выделенную мощность, сначала к бытовке, а потом к дому или наоборот.

Для подключения вам нужно:

  • Найти сетевую организацию,
  • Подать заявку на подключение с пакетом документов;
  • Получить от организации техническое условие подключения. Оно действует 2 года;
  • Выполнить это техническое условие на своем участке и в бытовке;
  • Заплатить 550 рублей за подвод до 5 кВт электричества к границе вашего участка;
  • За свой счет осуществить подключение бытовки по техническим условиям.

Если бытовка от линии электропередач находится не далее 300 метров, то крайний строк подключения 6 месяцев. Если дальше до 1 года. Это максимальные сроки и на них нужно ориентироваться в случае проблем с подключением.

Порядок подсоединения

Чтобы вам было понятнее с чего начать, чтобы самостоятельно провести электричество на земельный участок, разделим действия на два этапа: организационные мероприятия (сбор документов, подача заявления и т.д.) и технические (в частности электромонтажные работы).

Получение разрешения

Организационные мероприятия, подразумевают под собой, подготовку пакета документов, таких как:

  • паспорт гражданина РФ, в случае подачи заявления от другого лица, нужна доверенность;
  • документ подтверждающий право собственности на дом или дачный участок;
  • план-схема участка, с обозначением столба ближайшей линии электропередачи, а также с указанием точного расположения всех инженерных систем на территории дачи: проходящего газопровода и труб водоснабжения.

В данном случае есть возможность воспользоваться картами яндекс или google, данный фрагмент, и красным отметить границы своего участка, как показано на фото ниже.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

Есть такой момент, что если столб, от которого к вам можно подключить электричество, находится дальше 25 метров от границы участка, то чтобы провести свет на участок, придется устанавливать дополнительный столб, и скорее всего за свой счет.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

Если с этим все в порядке и расстояния в пределах нормы, сложностей не возникнет, и действуя нашей рекомендации вы сможете выполнить проведение электричества на участок. На основании этих документов энергоснабжающая компания должна выдать технические условия, благодаря которым вы уже можете провести свет.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

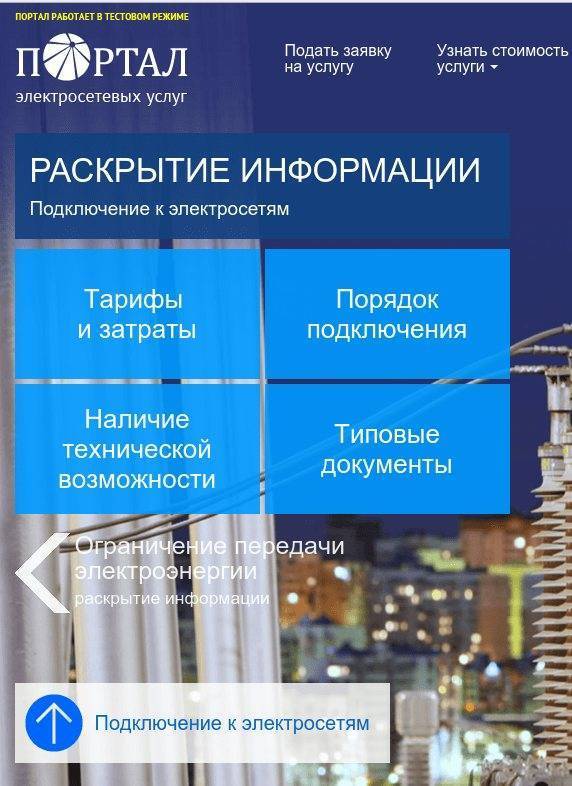

Согласно постановлению Правительства Российской Федерации номер 861, энергопередающая организация не имеет право Вам отказать, а в случае не возможности произвести подключение электричества в сроки, по техническим причинам, сообщить сроки их исполнения. Это может быть отсутствие технологической возможности подключения, данная линия работает на пределе своих возможностей, и подсоединение нового абонента приведет к аварии в сети. И чтобы провести свет к вашему дому нужна частичная или полная модернизация сети электроснабжения, что может затянуться на годы ожидания.

В случае положительного ответа, через месяц у Вас на руках будет документ договор на подключение и техническое условие, с расписанной мощностью до 16 кВт (для дачного дома и жилого дома отличаются), наименование прибора учета электричества, вводного рубильника, защитного устройства УЗО, и герметичный бокс для наружной установки.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

Технические мероприятия

Берем техническое условие и идем в специализированный магазин электротоваров. Приобретаем счетчик, рубильник, автомат герметичный бокс для наружной установки счетчика электроэнергии.

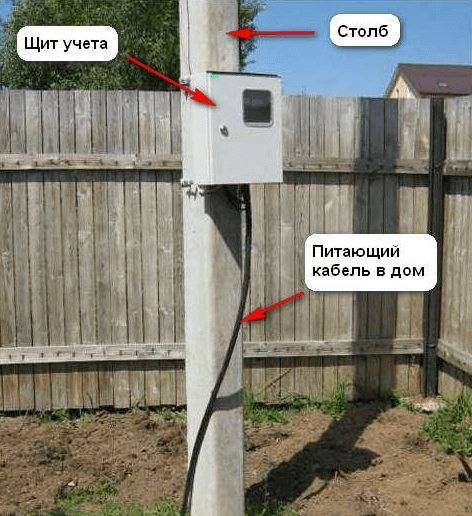

Идем к себе на приусадебный участок устанавливаем бокс на наружную стену дома или же подготовленную опору, производим коммутацию в боксе согласно ПУЭ и схемы в техническом условии, или же за отдельную плату электромонтаж произведет специалист.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

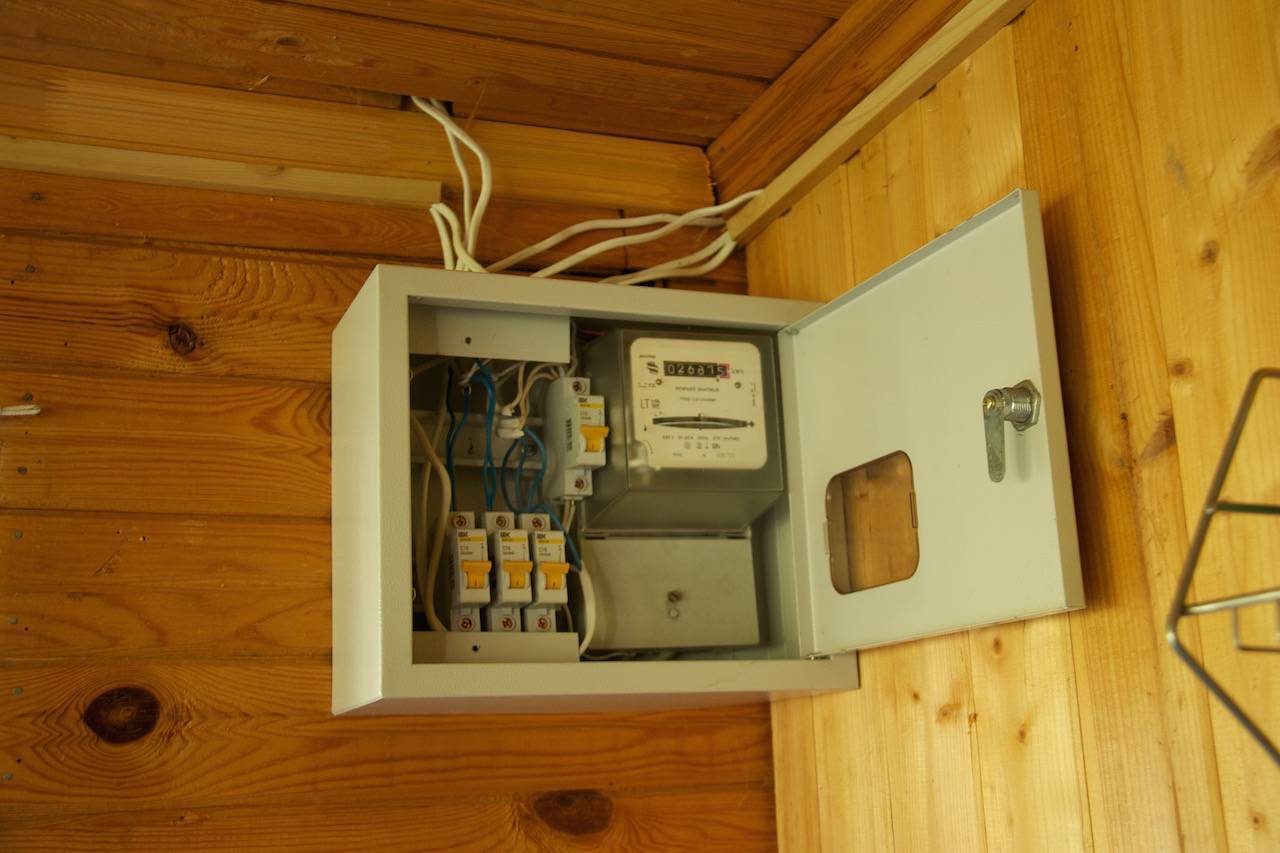

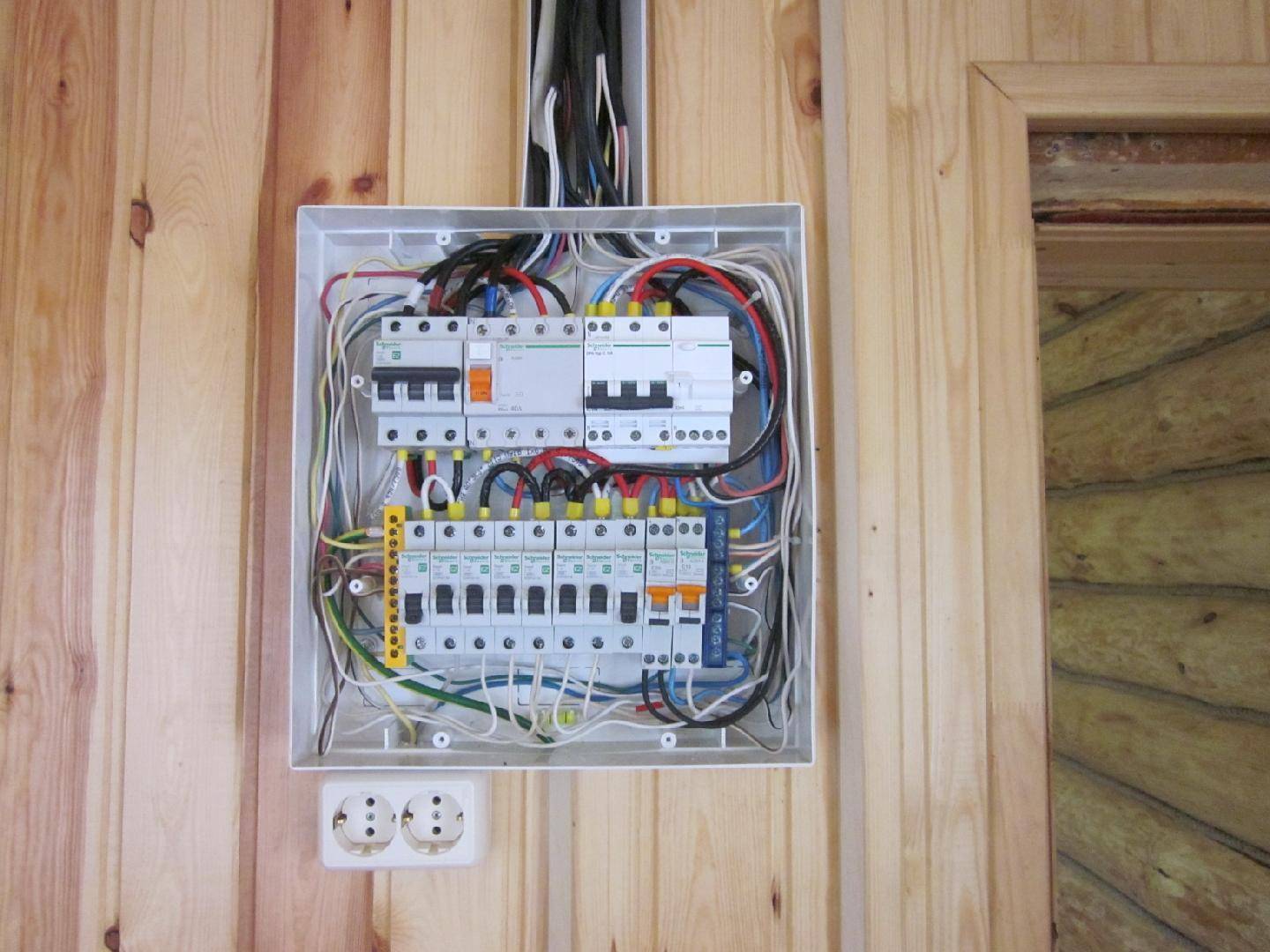

Дальше провода от уличного бокса нужно провести к распределительному щиту в вашем доме (в статье подразумевается наличие готовой электропроводки для включения света, или же подготовленного щита с УЗО и автоматами в помещении). Если щит учета стоит на отдельной опоре, далеко на границе вашего приусадебного участка, можно подвести кабель в земле в траншее к электрофицируемому дому. О том, как провести электропроводку под землей своими руками, мы подробно рассказывали.

Подключение электричества от столба к вводному щиту абонента произведут специалисты компании, которые также опломбируют счётчик и составят акт о подключении абонента. Разводка и прокладка электрической проводки должна производиться согласно действующим нормам и правилам с соблюдением техники безопасности.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

В обязательном порядке, также нужно выполнить монтаж контура защитного заземления, в наш век технологий и электрических устройств совсем не будет лишним. О том, как сделать заземление в частном доме, мы рассказывали в соответствующей статье.

Дополнительно рекомендуем просмотреть видео, на котором показывается, как провести свет от столба к дому:

Подвод электричества к щиту

Альтернатива

Оптимальный, но как правило более дорогой, вариант для собственника — покупка уже готовой бытовки с вмонтированной электропроводкой и нужным количеством розеток. В настоящее время большое число компаний и строительных фирм предлагают покупателям подобные помещения, которые полностью отвечают всем требованиям безопасности и подходят для размещения на дачных, строительных и других участках, а также предназначающиеся для различных целей.

При желании такую бытовку можно доукомплектовать дополнительными розетками или оборудованием.

занимается производством строительных и дачных бытовок, а также щитовых домиков под ключ. При этом в каждом, производимом нами строении, мы прокладываем функциональную и безопасную электрическую проводку в соответствии с требованиями ПУЭ. Эта статья окажется для Вас полезной, если Вы купили бытовку

или домик не у нас, либо сами его построили и хотите провести электрическую проводку. В статье мы рассмотрим схему, предполагающую установку следующих элементов: — автоматический выключатель; — соединительная коробка; — светильник; — выключатель; — электрическая розетка; — пеналы или гофрированные трубки; — электрические провода.

Автоматический выключатель предназначен для защиты электрической проводки в бытовке или дачном домике. Он срабатывает в случае короткого замыкания, либо в случае превышения допустимой нагрузки, то есть при возникновении возможности нагрева электрических проводов. Дело в том, что при проектировании электрической проводки

Популярные статьи  Ввод в электрическую установку (здания): определение, особенности

, необходимо учитывать максимально возможную электрическую нагрузку. В зависимости от нагрузки выбирается материал и площадь сечения проводов в бытовке. После этого выбирается автомат. Если выбрать автомат на токи, большие чем те, на которые рассчитаны провода, то при создании определенной электрической нагрузки, вбытовке может возникнуть пожар.

Выбор электрических элементов.

С выбором электрических розеток, выключателей и светильников проблем возникнуть не должно. Здесь главное, чтобы все было на 220 В. Электрические провода должны быть спрятаны либо в пеналы, либо в гофрированные трубки, которые в свою очередь крепятся к стенам и потолку. Пеналы и трубки являются защитой от случайных механических повреждений проводов. Нельзя прятать провода под внутреннюю обшивку бытовки. Это очень не безопасно. При выборе пенала или гофры нужно учитывать, что внутрь них должны свободно помещаться провода (см. фото 2). Все соединения проводов должны осуществляться через клемники, которые в свою очередь нужно прятать в электрические коробки (см. фото 1).

Таблица 1. Выбор сечения медного многожильного провода

Мощность, кВт Ток, А Сечение провода, мм2

Поскольку розетки бытовки будут использоваться для подключения электрического инструмента, для них нужно выбирать электрические провода с максимально возможным сечением. Если предполагается вешать на розетки не более 3,7 кВт, то для розеток в бытовке

выбирается провод сечением 1,5 мм2, рассчитанный на 5 кВт. Такой проводник выдерживает ток 23 А, поэтому нужно ставить электрический автомат на меньший ток – 20 А. Для светильника можно смело использовать проводники сечением от 0,5 мм2. Провод рассчитан на нагрузку 2,4 кВт. То есть даже установка лампочки 150 Вт (0,15 кВт) не создаст нагрузки на провод. Тем не менее мы рекомендуем использовать энергосберегающие лампы, потому что они не будут нагревать патрон и материал внутренней отделки бытовки.

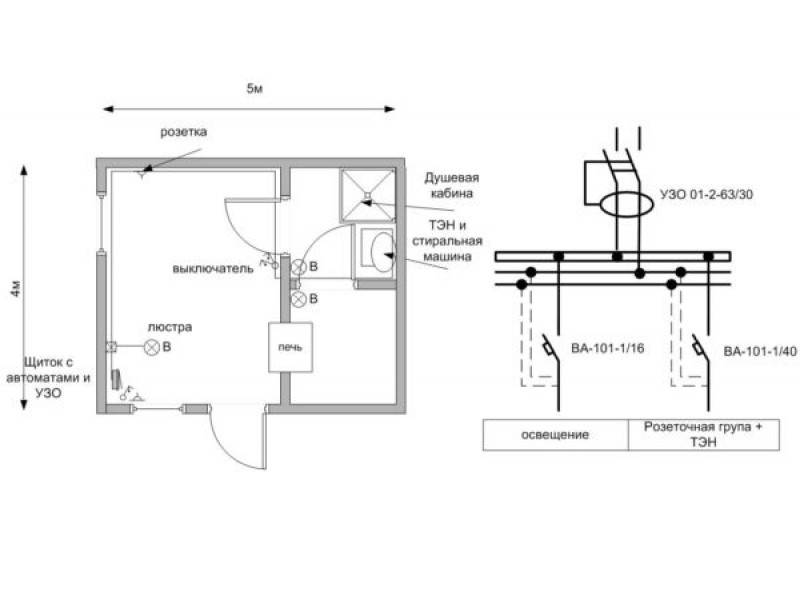

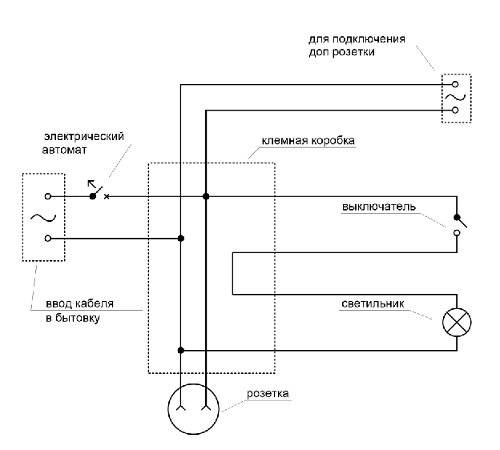

Схема электрических проводок

в бытовке представлена на схеме 1.

После покупки всех необходимых компонентов нашей электрической проводки, в бытовке необходимо установить розетки, светильник и выключатель в удобных местах. Розетка должна быть на высоте примерно 1-1,5 м, ее не должен перекрывать шкаф или другая мебель. Выключатель также должен быть находиться под рукой, чтобы в темноте его можно было легко найти. Далее прикручиваются пеналы, укладываются и подключаются провода.

Небольшие временные сооружения не считаются объектами капитального строительства, поэтому подведение к ним инженерных коммуникаций не регламентируются действующими строительными нормами. Подключением к электроснабжению занимаются, как правило, садовые товарищества или коммунальные службы, обслуживающие район, на котором расположен участок. Технически подключить бытовку к электричеству не трудно. Это можно сделать самостоятельно, не прибегая к помощи профильных специалистов.

Подключение розеток

Особенность розеток на 380В в том, что они блокируют от несимметричного подсоединения, чтобы избежать КЗ. Контакты размещены под углом, они разные по размеру, с направляющими элементами.

Стационарные розетки на 380В выпускают следующих типов:

  • 2Р+РЕ имеет два силовых (фазных) вывода и заземляющий;
  • 3Р+РЕ или 3Р+N характеризуется тремя фазными выводами и одним для подключения заземления;
  • 3Р+РЕ+N — есть места для подключения трех фаз, один — для ноля, еще один — для заземлителя.

В розетках предусмотрена блокировка от выключения под нагрузкой. Сила тока (25, 63, 125А), для которой эти розетки сделаны, значительная, а в изделиях нет дугогасящего эффекта. Изымать вилки под такой нагрузкой опасно в плане получения ожогов или перегорания розеток. Блокировка бывает электронного или механического типа.

Розетки присоединяют к питающему кабелю последовательно, параллельно или смешенным способом.

Вступление про ввод электропитания в деревянный дом

Ввод электропитания в дом осуществляется после получения разрешения на абонентское подключение в энергетической организации вашего района, которой принадлежать районные электросети. Согласно правилам, разрешение выдается на запрашиваемую мощность согласно предоставленным вами, заявки, проекту электропроводки дома и право устанавливающим документам.

Если учесть, что проект требуют не все сетевые организации, а также, что проект составляется по вашему техническому заданию, вам неплохо было бы понимать, как в принципе должен быть устроен, воздушный ввод электропитания в деревянный дом.

Стоит обратить внимание, что данный тип работ, подключение электропитания к дому, должен выполнять квалифицированный электрик с действующим сертификатом для данных работ. Не нужно рисковать и нужно вызвать электрика на дом

Сейчас это не большая проблема и предложений электрик на дом в Москве и Московской области масса.

Для любителей отдохнуть и тем, кто устраивает этот отдых, будет полезна информация про ароматизатор штокмаер, на сайте компании Flame Flavour.

Цепь электроснабжения надворной постройки

мастерскойгаражусараюПодключение деревянной бытовки к электросети 220 Вольт на дачном участкеПодводка кабеля к мастерской

Цепь со стороны дома

Трехжильный кабель ВВГ-НГ с жилами сечением 6 мм² подключите к щитку дома. Фазную жилу этого кабеля соедините с выходной клеммой дополнительного однополюсного автоматического выключателя на 32 А, нейтральную подсоедините к общей нейтральной шине (N), заземляющую – к шине заземления (PE) щитка.

Цепь со стороны постройки

Проложенный в двустенной гибкой электротехнической трубе кабель необходимо подвести к щитку мастерской. Подключение деревянной бытовки к электросети 220 Вольт на дачном участкеСхема цепи электроснабжения
надворной постройки
В качестве вводного аппарата используйте двухполюсный ВДТ на 40 А с номинальным дифференциальным током 30 мА.
К его входным клеммам подсоедините фазный и нейтральный проводники питающего кабеля.
Зелено-желтый проводник (жилу) соедините с шиной заземления (PE) щитка мастерской.
Автоматический выключатель на 16 А, защищающий розеточную группу, подключите к выходной фазной клемме ВДТ проводом сечением не менее 2,5 мм².
Таким же проводом подключите к этой клемме и автоматический выключатель на 10 А для защиты осветительной цепи.
Проводом сечением не менее 6 мм² соедините выходную нейтральную клемму ВДТ с нейтральной шиной (N) щитка мастерской.
Розеточная цепь мастерской выполняется трехжильным кабелем ВВГ-НГ-LS с жилами сечением 2,5 мм², а осветительная цепь – таким же кабелем, но с сечением жил 1,5 мм².
Для прокладки проводки внутри мастерской удобно использовать пластиковые кабель-каналы с соответствующими аксессуарами (углами, ответвлениями, ответвительными коробками и т. п.).  Подробнее о них вы можете прочитать в публикации Как смонтировать открытую электропроводку своими руками.

Провода для внутренней проводки щитка

Тепловой режим монтажных проводов внутри щитка более жесткий, чем тепловой режим обычной проводки. Поэтому для соединения защитных устройств внутри щитка используют провода относительно большого сечения. Это способствует меньшему нагреву проводов и, соответственно, продлевает срок службы их изоляции. Рекомендованные минимальные сечения приведены в таблице ниже:Подключение деревянной бытовки к электросети 220 Вольт на дачном участкеРекомендованные минимальные сечения медных проводов

Популярные статьи  Можно ли поставить УЗО на 50 А, если вводной автомат тоже на 50 А?

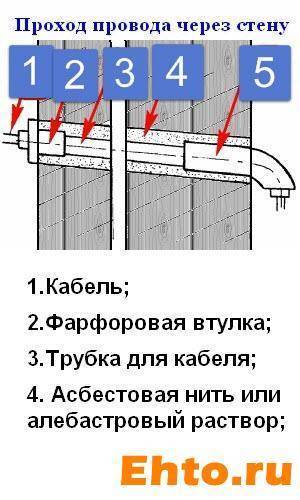

Как правильно обустроить проход кабеля через стену в дом

Напоминаю, дом деревянный, а значит пожароопасный. Проход кабеля делается по специальной технологии. Согласно СНИП 03.05.06-85, проходная гильза в деревянном доме должна быть стальной, а уплотнение в гильзе должно быть выполнено из материала, который не горит и «легко удаляется из гильзы».

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

  • Кроме этого, соприкосновение гильзы и дерева не должно быть. Гильза должна быть обмазана алебастром или/и обвязана асбестовой нитью.
  • Можно и нужно пойти еще дальше и с обеих сторон гильзы установить фарфоровые втулки (смотрим рисунок). Это необязательно, но полезно.
  • Е еще одно, проходное отверстие должно быть наклонено в сторону улицы или иметь загнутый носик со стороны улицы. Это защитит её от осадков.

Подключение бытовки к электричеству

  • Провода определенного сечения;
  • Минимум 2 выключателя и столько же обычных розеток;
  • Электрические лампы в соответствии с количеством комнат. Учтите также осветительный прибор для уличного освещения;
  • Коробки для укладки соединений;
  • Специальные круглые отверстия для ввода/вывода электропроводки;
  • Предохранитель, защищающий электрические кабели от короткого замыкания.

Технология врезки в общую систему электропитания ничем не отличается от аналогичной процедуры в обычном доме. Работы по монтажу электричества внутри бытовки выполняются в следующей последовательности:

  • Выбор способа подведения электрокабеля к домику (по воздуху или через трубу по траншее, но второй вариант обойдется в разы дороже);
  • Проведение воздушной прокладки электрокабеля от распределительной коробки на столбе к бытовке;
  • Разработка схемы с подбором мест, наиболее подходящих для расположения розеток;
  • Высверливание ниш в стене или монтаж розеток с выключателями на поверхности в зависимости от выбранного метода проводки (скрытого или накладного типа);
  • Установка пластмассовых пеналов;
  • Прокладка электрокабелей в бытовке;
  • Укладка проводов в защитные кожухи;
  • Подключение к электричеству.

При наличии электрического конвектора и других мощных электроприборов позаботьтесь о безопасности легковоспламеняемых поверхностей. Оборудуйте места для их размещения в соответствии с нормами пожарной безопасности (уложите металлический лист или керамическую плитку).

КАК ПОДКЛЮЧИТЬ ЭЛЕКТРИЧЕСТВО

Здесь будут рассмотрены технические вопросы как подключить электричество к дачному или частному дому.

Подразумевается, что все необходимые разрешения и согласования имеются. В противном случае Вам нужно решить ряд организационных вопросов, описанных на этой странице.

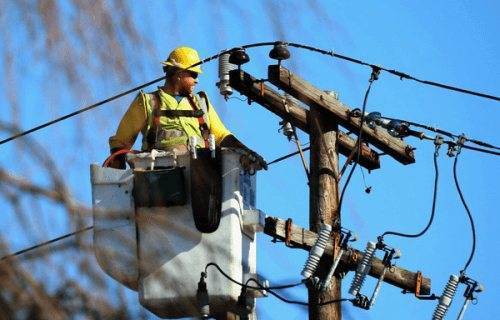

Производить подключение начнем от столба. Стоит заметить, что там может быть путаница проводов, вполне способная испугать начинающего электрика (фото 1), но на поверку все оказывается очень просто.

Здесь будет рассмотрено как подключить электричество к даче при помощи самонесущих изолированных проводов (СИП), поскольку в настоящее время используются именно они.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

Электрические провода, подходящие к столбу, можно разделить на магистральные (идущие от трансформатора, подстанции) и провода снижения (подающие электричество непосредственно конечному потребителю — здесь их три: П1, П2, П3).

Первые идут через столб транзитом — пришли и ушли, если, конечно, столб не крайний, оставшиеся — это провода снижения.

Как правило, от трансформатора на дачах идут четыре провода — один из них нулевой, остальные фазовые (см. подробнее). Для подключения напряжения 220 В нам нужна одна фаза и ноль (рис.1).

Дальше, все будем рассматривать для одного потребителя, например, П1.

Подключив фазу и ноль снижения к магистрали (как технически это реализовать — несколько позже), в соответствии с новыми требованиями электросетей мы должны установить счетчик непосредственно на столбе.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

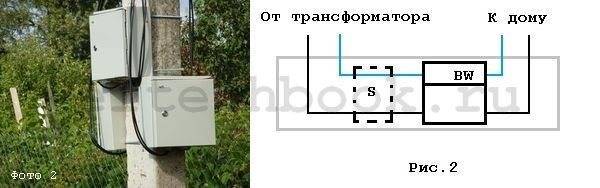

Для этого используется электрический щиток, естественно, уличного исполнения. В нем устанавливается электрический счетчик BW, перед ним также можно установить автомат защиты S, при условии, что все точки электрических подключений могут быть опломбированы. Здесь про подключение электрического счетчика написано более подробно.

Провода, идущие к дому на Вашей даче можете подключать к внутреннему щитку и необходимым потребителям электроэнергии.

Здесь написано про схему электропроводки, правда для квартиры, но она принципиально от дачи или частного дома ничем не отличается.

Теперь про то, как закрепить и подключить электрические провода. Их крепление производится про помощи специальных зажимов:

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

Клиновой зажим. Думаю все ясно. К столбу он крепится скобой 1. Провод вставляется в соответствующий паз, фиксируется клиньями 2. Стрелкой указано направление приложения силы, обеспечивающей его зажим.

То есть более длинный участок, например идущий к соседнему столбу или от столба к дому (участку на даче) должен располагаться по рисунку ниже.

На фото 4 приведен другой тип зажима:

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

Фиксация здесь обеспечивается затяжкой болта.

Остается обеспечить электрическое соединение проводов, идущих от столба к дому.

Подключение деревянной бытовки к электросети 220 Вольт на дачном участке

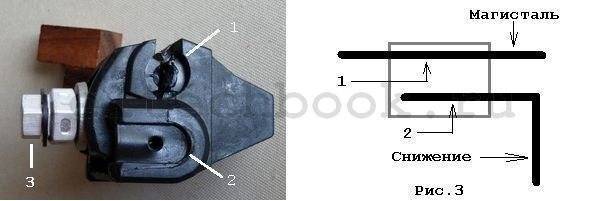

Для этого подойдет прокалывающий зажим. Он имеет два канала — сквозной -1, который надевается на магистральный провод без его разрезания и зачистки. В отверстие 2 вставляется провод снижение, идущий через щиток к дому (даче).

После затяжки болта 3 получается надежное электрическое соединение. Еще раз повторю — зачищать провода не надо.

Может возникнуть вопрос — как обеспечить переход от СИПа к электропроводке внутри дома. При использовании в качестве снижения провода СИП 2Х16 проблем не будет, поскольку его можно непосредственно подключить к входным клеммам счетчика (автоматического выключателя).

На что еще следует обратить внимание?

  • Сечение провода снижения должно соответствовать суммарной нагрузке всех дачных (домашних) потребителей энергии.
  • При подключении потребителей «к столбу» следует равномерно распределять нагрузку между фазами во избежании их «перекоса».

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
