Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

  1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
  2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
  3. На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.

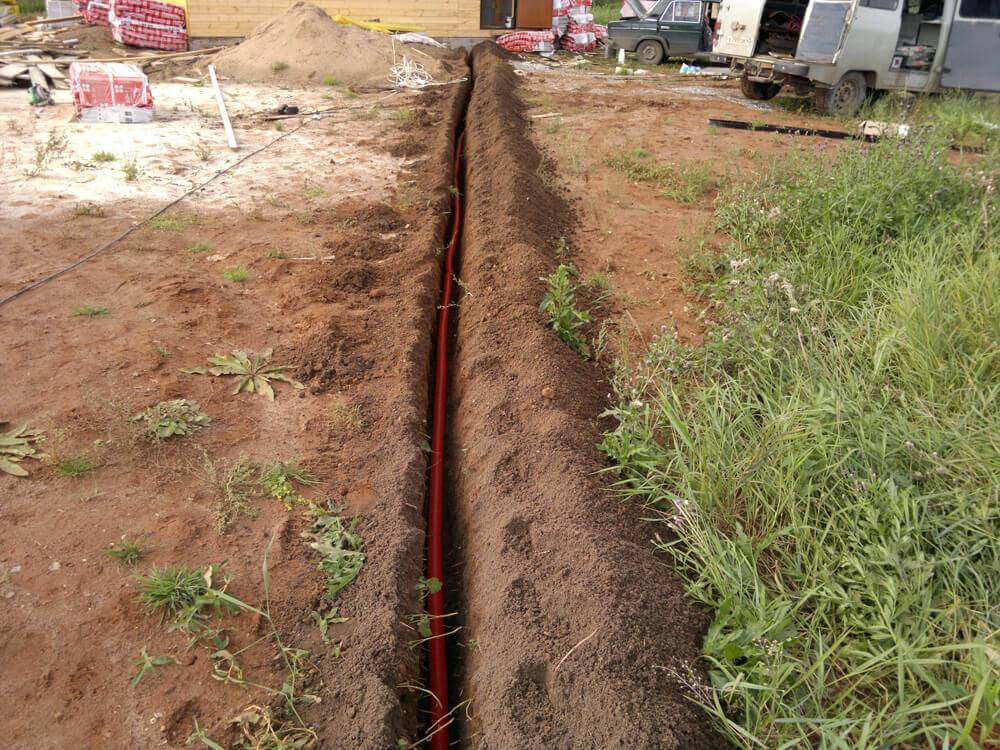

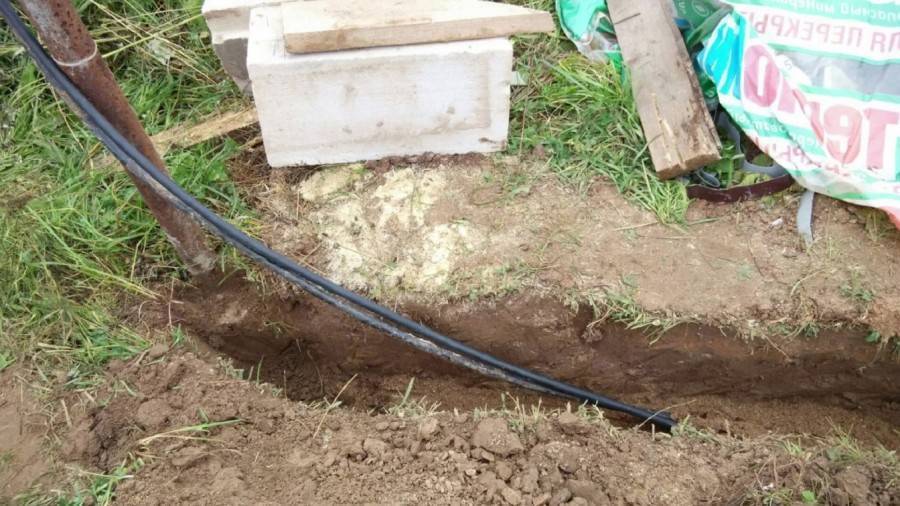

  4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
  5. Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (измерит сопротивление изоляции). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
  6. Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.
  7. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
  8. Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
  9. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
  10. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
  11. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Маркировка труб из полиэтилена низкого давления

Все ПНД трубы должны маркироваться в соответствии со стандартами. Маркировка не только позволяет классифицировать разные виды труб, но и дает возможность осуществлять контроль качества изделий – нанесенные обозначения являются гарантией пригодности материала к использованию.

Каждая труба имеет символы, отображающие товарный знак или полное название компании-производителя. Маркировка может осуществляться по национальному или международному стандарту. Следующий элемент – материал изготовления. Например, труба из ПЭ 80 отображается как MRS 8. Также труба обязательно должна иметь обозначение минимальной толщины стенок, внешнего диаметра и номинального давления (бар).

Прокладка кабеля в земле (в траншеях) — стоимость, нормы, инструкция

Отдельным пунктом может указываться пригодность трубы для обустройства газопроводной сети или транспортировки питьевой воды. Последний пункт маркировки – номер партии и дата изготовления трубы.

ПНД трубы делятся на шесть классов, имеющих следующие обозначения:

  • Тяжелые – Т;
  • Среднетяжелые – СТ;
  • Среднеоблегченные – ОС;
  • Средние – С;
  • Среднелегкие – СЛ;
  • Легкие – Л.

Как применяют зонд

Прокладка кабеля в земле (в траншеях) — стоимость, нормы, инструкцияПротяжка с использованием зонда

В соответствии со своей конструкцией, трубы производятся либо с протяжкой (зондом), либо без нее.

Этот зонд представляет собой проволоку или тонкий трос — он пригодится для протягивания кабеля в трубу. Если взять двойную гофру, это облегчит рабочий процесс: проволока будет без затруднений скользить по гладкой поверхности ее внутренней стенки.

  1. На первом этапе работ замеряют необходимую длину. Излишнюю длину трубы обрезают труборезкой либо обычным ножом, а бокорезами перекусывают зонд. Работая с бокорезами, необходимо придерживать внутренний конец зонда: если он западет, вытащить его обратно будет малореалистично.
  2. Протяжку загибают и цепляют за наружную стенку трубы. Затем прокалывают внутреннюю изоляцию либо обматывают провод тросом.
  3. Потом противоположный конец троса привязывают к прочно зафиксированному объекту и протаскивают кабель в трубу. Это возможно осуществить и в одиночку — но будет намного удобнее, если напарник подержит трос, пока вы будете заниматься протягиванием.
  4. Если обмотать сцепление кабеля и протяжки изолентой, это повысит качество скольжения и просунуть кабель станет значительно проще.

Порядок подземной прокладки кабеля

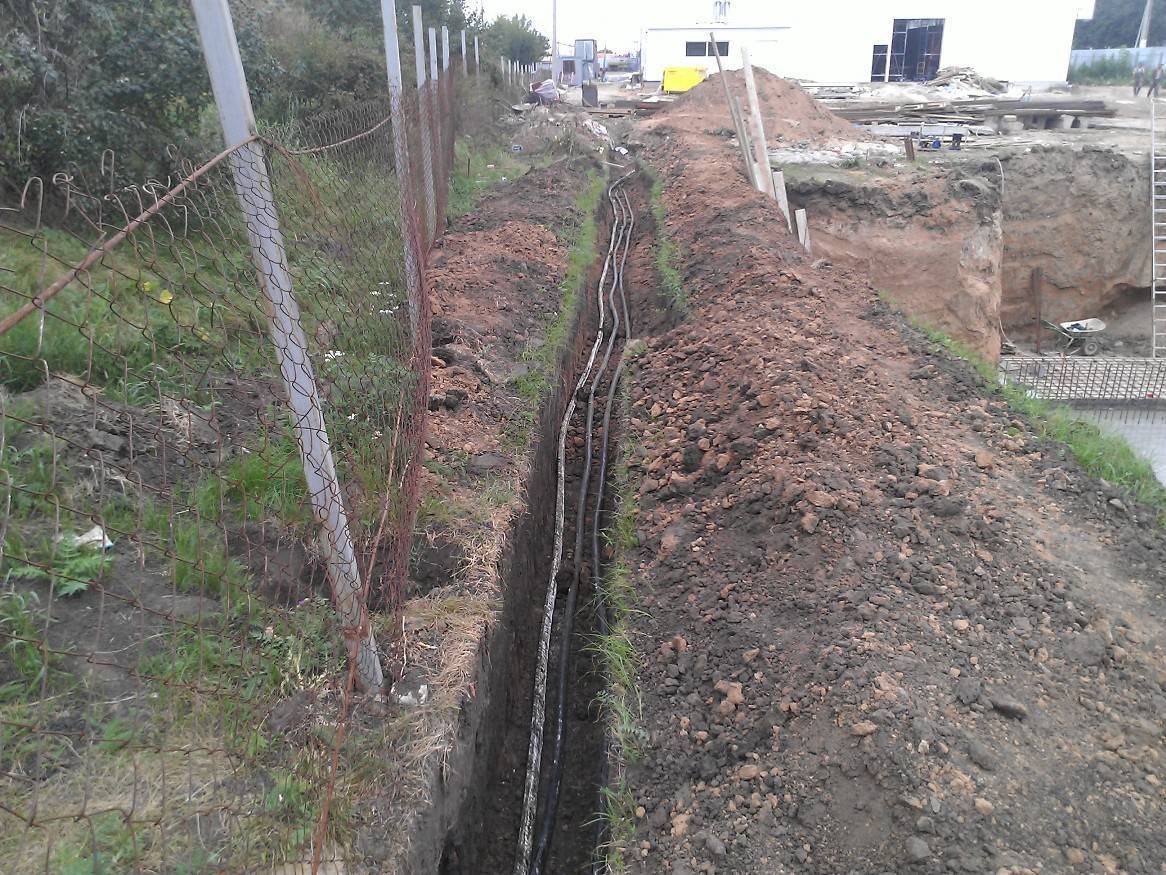

В местах, которые отмечены колышками и/или песком, роют траншею. Ее глубина — от 80 до 90 см, вторая цифра предпочтительнее из-за слоя песка-подушки. Кроме того, большая глубина залегания кабеля — синоним оптимального температурного режима для работы электросети. Ширина траншеи зависит только от количества кабелей: для одного достаточно 20-30 см, каждый следующий требует прибавления к этой величине как минимум 10 см (это необходимое расстояние между проводниками, можно обеспечить и 15 см) и отдельного бронерукава.

Прокладка кабеля в земле (в траншеях) — стоимость, нормы, инструкция

  1. Проводят инспекцию выкопанного углубления. Убирают камни, корни, другие острые и твердые предметы, способные повредить изоляцию. Дно, вычищенное от опасного мусора, выравнивают на глаз, следят, чтобы не было резких перепадов высот. Затем траншею утрамбовывают.
  2. Насыпают в нее слой песка, толщина его — 10-15 см. Чтобы обезопасить кабели, для гарантии отсутствия острых предметов карьерный песок просеивают. Для удаления впадин и горбов его разравнивают, затем трамбуют ногами.
  3. На кабель надевают защитные футляры (отрезки труб), которые переносят в места с повышенной нагрузкой. Затем приступают к укладке, следя за тем, чтобы провод лежал свободно — волнами. Если где-то про футляр забыли, ошибку исправляют асбоцементной трубой, разрезанной вдоль на полуцилиндры. Детали соединяют скотчем.
  4. Провод проверяют визуально на отсутствие повреждений оболочки, и прозвоном — для исключения возможных обрывов. Траншею с уложенным кабелем засыпают просеянным песком. Толщина слоя – те же 10-15 см. Участки кабеля, торчащие из песка, прижимают деревянными колышками. После легкого уплотнения (ногами) песка добавляют землю (около 10-15 см). Ее точно так же проверяют: удаляют все посторонние, потенциально опасные, предметы.
  5. На слой земли укладывают сигнальную ленту, затем засыпают траншею выше уровня грунта, так как она спустя некоторое время осядет. Замена ленте — ряд (или два) полнотелых кирпичей, асбоцементные плиты или другие «предупреждающие» подручные материалы. Если в одной траншее лежит несколько кабелей, используют несколько сигнальных полос — 2, 3 или более. Они должны надежно защищать магистраль.

Прокладка кабеля в земле (в траншеях) — стоимость, нормы, инструкция

Заключительный этап работ — тестирование целостности силовой линии мегаомметром (тестером с омметром), а затем — пробное подключение.

Требования при подготовке к прокладке кабеля

 Этот этап работ требует привлечения геодезистов. И здесь должны соблюдаться требования следующего рода:

  • СНиП п.3.66 гласит, что предварительно нужно осмотреть траншею, чтобы выявить места, которые могут разрушить кабель. Это могут быть солончаки, вода, острые предметы (шлак или строительный мусор). Также нужно следить за тем, чтобы кабель не проходил ближе 2м от выгребных ям. Если соблюсти все требования нельзя, то кабель нужно укладывать в асбестоцементную трубу, покрытую битумным составом. Для этого траншею нужно расширить.
  • ПУЭ 2.3.83 свидетельствует, что на дно траншеи необходимо насыпать подушку из песка. Подушку следует утрамбовать. Вообще каждый слой грунта при укладке кабеля нужно утрамбовывать. Если случайно в подушку попадут крупные или острые включения, то они могут повредить кабель при утрамбовке.
Популярные статьи  Действие электрического тока на организм человека

Как заправить электрокабель в трубу или гофру

На прилавках магазинов продается два типа гофры: с зондом внутри и без него. С зондом работать удобнее. Тонкая проволока проходит по всей длине гофры. К ней привязывают кабель и затягивают его внутрь. Процедура очень простая. А вот если проволоки внутри нет, могут возникнуть проблемы.  Если жесткий кабель еще возможно заправить внутрь, то в случае с мягким кабелем все гораздо сложнее. Процедура потребует времени  и смекалки. Сначала в трубку придется протянуть тонкую веревку, к ней привязать провод, и уж затем втянуть его внутрь.  Заправить бечевку в трубу поможет обычный пылесос. Для этого один край веревки надежно фиксируется, а остальное без комков и петель засовывается в трубу. С другого конца подключается пылесос и закрывается противоположное отверстие.  За счет  разрежения воздуха внутри трубки конец веревки вылетает с другого края.

Инженерные системы

Прокладка кабельных линий в земле широко применяется для организации электроснабжения жилых, производственных, коммерческих и других объектов. При эксплуатации кабелей, проложенных траншейным методом, распространенной проблемой является их механическое повреждение.

Чаще всего такие повреждения возникают в процессе выполнения земляных работ с использованием экскаваторов и другой спецтехники. Хрупкий кабель буквально разрывает ковшом.

Механические повреждения электрического кабеля могут приводить к длительному нарушению электроснабжения объектов, вызывают необходимость дорогостоящего и сложного ремонта.

Зачастую повреждение кабельной линии может становиться серьезной аварией и приводить к поражению людей электротоком и выходу из строя оборудования. Для предотвращения таких серьезных последствий применяется защита кабеля от механических повреждений, которая выполняется при помощи специальных материалов.

Материалы для защиты кабеля

Защита кабельных линий от механических повреждений может выполняться при помощи следующих видов материалов:

  • железобетонные плиты, укладываемые поверх засыпки кабельной линии;
  • полнотелый керамический кирпич;
  • специальные короба и трубы;
  • защитно-сигнальные ленты, изготавливаемые из полиэтилена высокой прочности толщиной 3,5-5 мм (возможно использование стекловолоконного армирования ленты), с нанесенной на поверхности яркой, хорошо заметной предупредительной надписью;
  • защитно-сигнальные листы из полимерного материала.

Чаще всего защита кабеля, проложенного в грунте, выполняется при помощи железобетонных плит, полнотелого кирпича и защитно-сигнальных лент.

Условия и способы применения защитных материалов

Выбор материала для защиты электрического кабеля зависит от номинального напряжения и условий эксплуатации линии.

В соответствии с ПУЭ 2.3.83 механическая защита кабельных линий с напряжением от 35 кВ обеспечивается при помощи железобетонных плит толщиной не менее 50 мм. Плиты укладываются после устройства траншеи и прокладки кабеля на песчаной подушке.

Защита силового кабеля с рабочим напряжением от 20 кВ до 35 кВ может выполняться при помощи красного полнотелого керамического кирпича из обожженной глины. Слой кирпича укладывается над траншеей в продольном или поперечном направлении в ряд. Выбор схемы укладки кирпича зависит от размеров траншеи.

Кроме того, благодаря красному цвету слой кирпича выполняет и сигнальную функцию, предупреждая исполнителей земляных работ о прокладке в грунте кабеля.

Для проложенных в одной траншее двух линий с напряжением до 20 кВ применение гибкой защиты кабеля от механических повреждений в виде защитно-сигнальной ленты из полимерного материала.

Защитно-сигнальная лента укладывается на высоте не менее 250 мм от верхнего края наружной оболочки проложенного в траншее кабеля.

По бокам лента должна выступать за пределы наружной оболочки не менее чем на 50 мм.

Использование сигнально-защитной ленты для механической защиты кабеля не допускается:

  • если кабельная линия с рабочим напряжением свыше 1 кВ обеспечивает электроснабжение потребителей 1 категории;
  • при пересечении кабельной линии с инженерными коммуникациями — использование защитно-сигнальной ленты запрещено на расстоянии ближе 2 метров от места такого пересечения;
  • на расстоянии до 5 метров от электрических подстанций и распределительных коробок;
  • на расстоянии до 2 метров от муфт.

В каждом из этих случаев мех. защита кабеля должна быть выполнена либо с использованием железобетонных плит, либо при помощи укладки слоя кирпича.

Прокладка кабеля напряжением менее 20 кВ на глубине более 1 метра, за исключением кабельных линий городских электрических сетей, может осуществляться без применения механической защиты. Также можно не использовать мех.

защиту при прокладке кабеля с рабочим напряжением менее 1 кВ, если вероятность его повреждения является минимальной, например, если над линией расположено асфальтовое покрытие и вблизи отсутствуют какие-либо инженерные коммуникации.

Однако даже в таких случаях целесообразно предусматривать защиту хрупких мест кабеля, а также мест, с повышенной вероятностью механического повреждения.

Установка приспособлений для раскатки

Кабельный барабан устанавливается на специальный домкрат с центральной осью и поднимается на небольшое расстояние над уровнем земли. Далее по всей длине траншеи располагают ролики, которые снижают силу трения при протяжке кабеля. Также из-за незначительной ширины траншеи ролики могут ставиться рядом с ней. Существует несколько типов роликов: прямые, угловые, направляющие, для схода с барабана. Каждый имеет свое место в системе в зависимости от ее конфигурации.

Подобные системы применяются при укладке кабелей больших сечений. Они имеют огромную массу, и без специальных приспособлений их будет невозможно продвинуть даже не несколько метров.

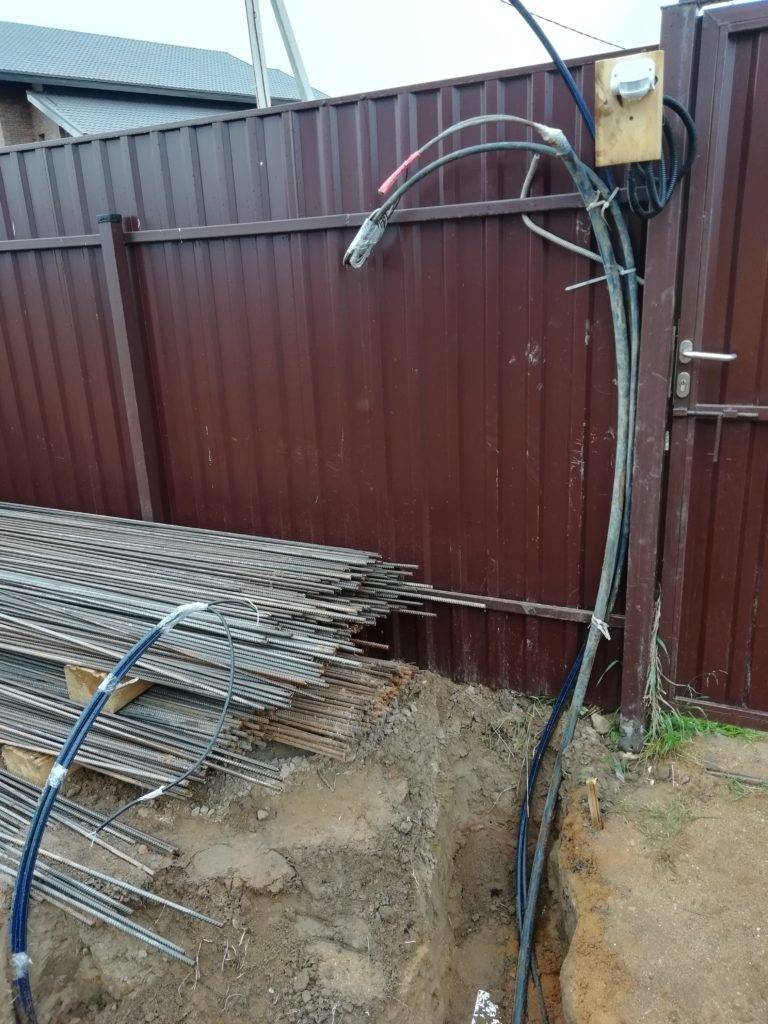

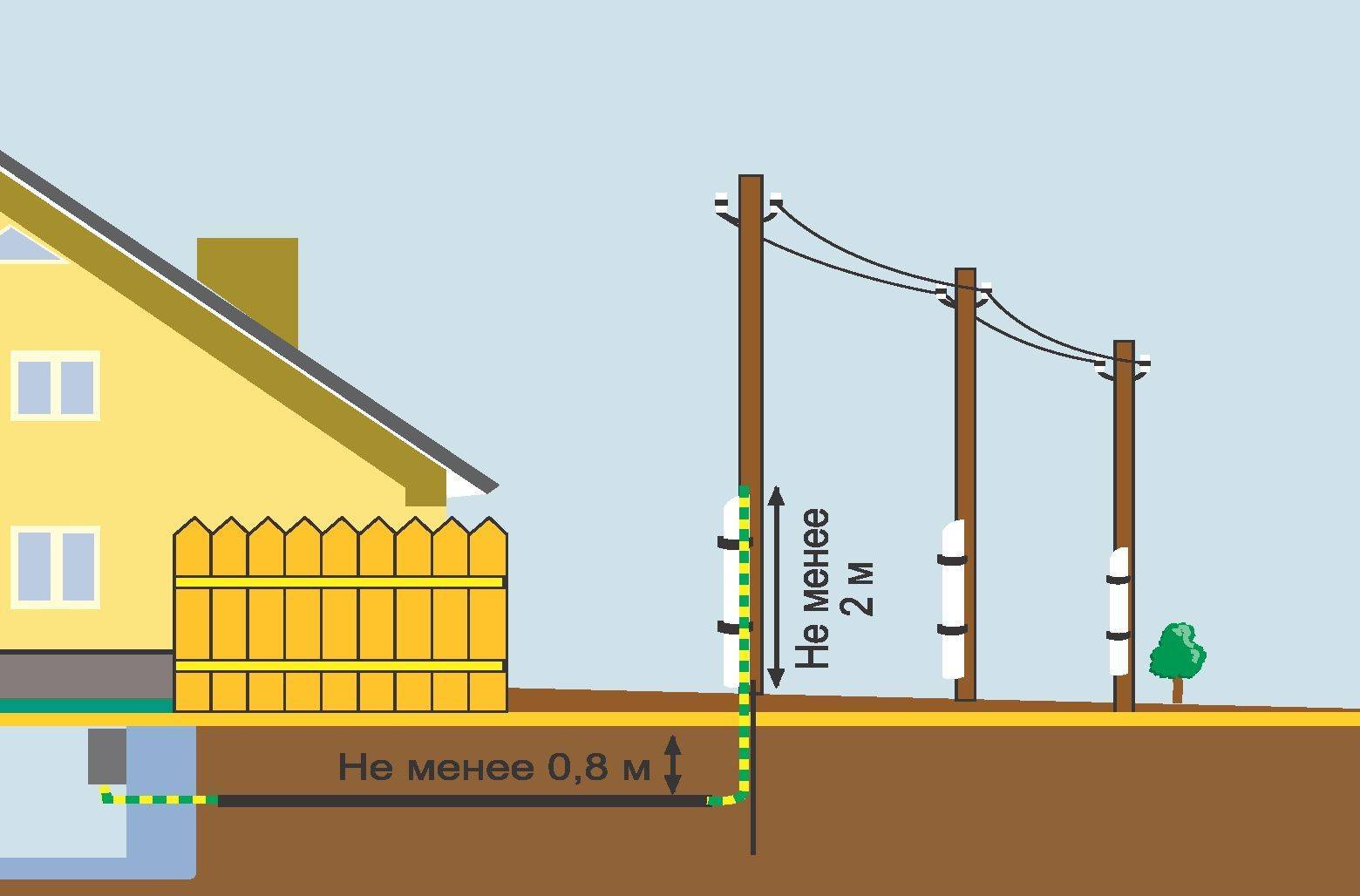

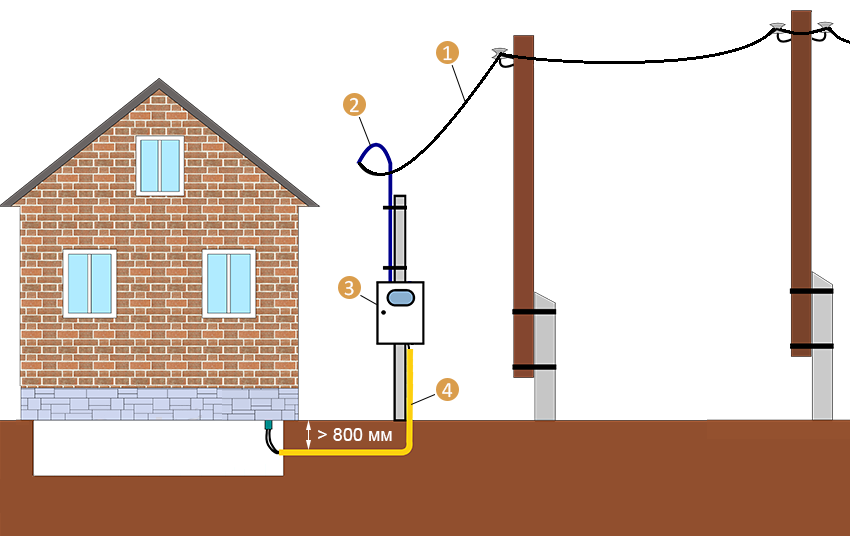

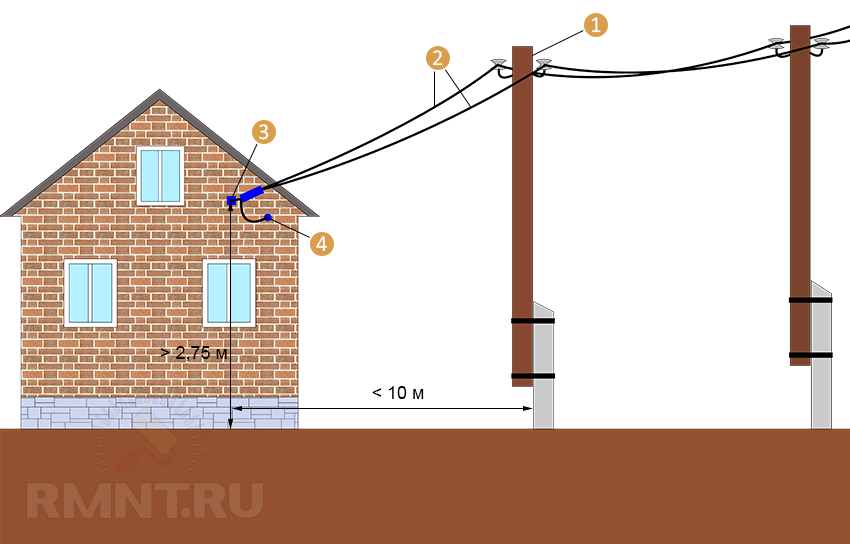

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

  • требуется прорыть траншею, глубиной от 0,7 м до 1 м;
  • далее делается подушка примерно 20 см в толщину для отвода влаги;
  • потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;

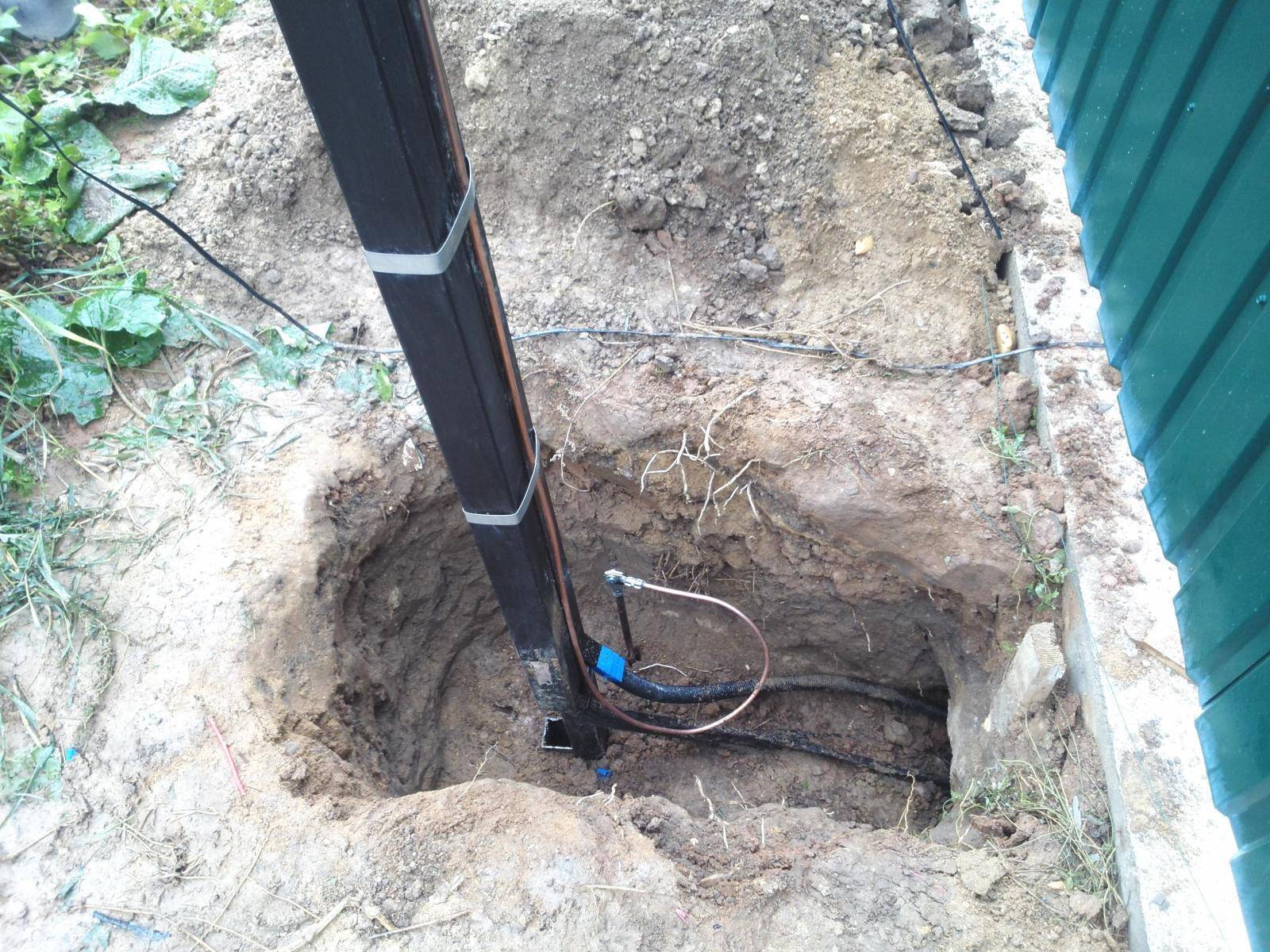

  • после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Преимущества прокладки в почве

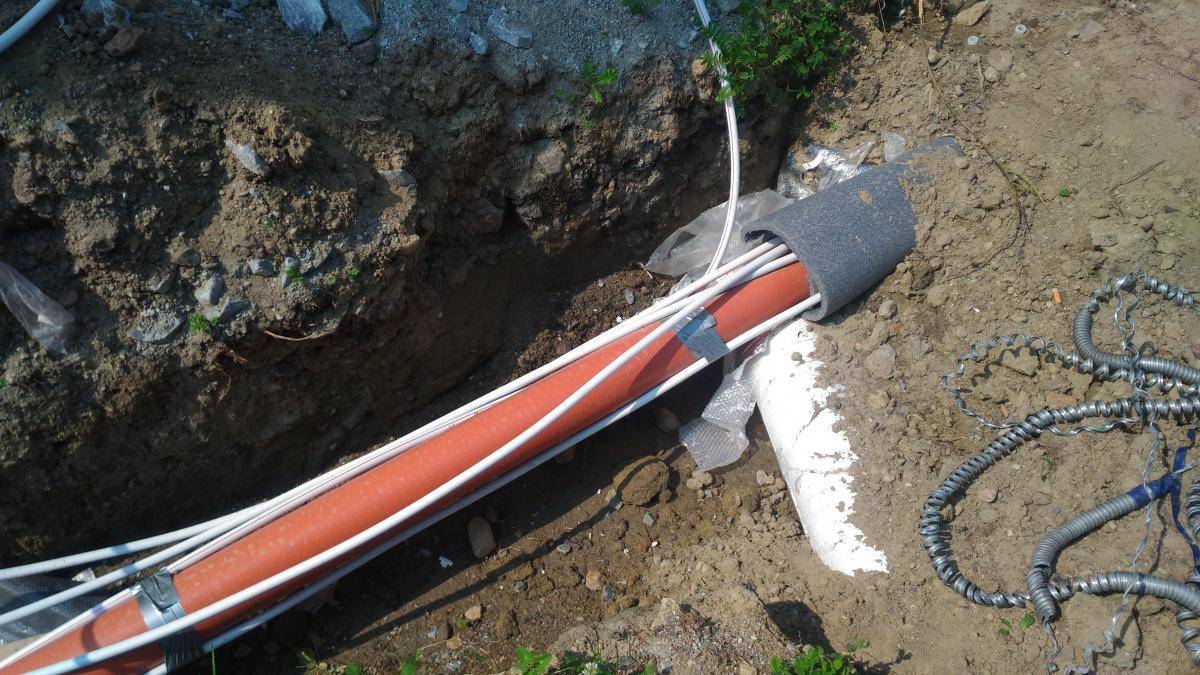

Монтаж кабелей в почве проводится с использованием различных видов труб: металлических, металлопластиковых, полиэтиленовых низкого давления (ПНД). Такая прокладка обладает рядом преимуществ перед воздушным методом:

прокладка кабеля в трубе обеспечивает его защиту от неблагоприятных погодных условий, а также снизит вероятность механического повреждения;

  • этот способ исключает возможность возникновения возгорания, что является очень важным преимуществом, особенно, для домов, выполненных из легковоспламеняемых материалов (например, дерева);
  • дополнительная защита проводки в виде трубы исключает возможность повреждения кабеля грызунами;
  • такая коммуникация (в отличие от воздушной) не видна, и не портит эстетичности участка;
  • в большинстве случаев стоимость такой прокладки кабеля ниже, чем при открытом монтаже.

Особенности прокладки кабеля под землей

Протянуть электрокабель под землей — процесс трудоемкий. Выкопать траншею,  разместить футляры, подготовит засеянный песок нелегко. Да еще и кабель придется потаскать.  Закапывать проще, чем рыть траншею, но этот процесс тоже требует сил и времени.  А если спустя некоторое время изоляция придет в негодность, придется все начинать сначала: рыть траншею, искать кабель, определять место повреждения и только потом устранять.  Поэтому всем понятно, что лучше сделать в первый раз качественно, чтобы потом не тратить силы и время на ремонт.

ГОСТом допускается укладка электрокабеля в траншею без защитного кожуха. Это не противоречит нормативам. И если выполнить монтаж бронированного кабеля высокого качества, он прослужит достаточно долго.

Если же вы решили использовать кабель ВВГ или NYM, его лучше прокладывать с использованием двустенного гофрошланга ДКС, а в метах повышенной нагрузки дополнительно использовать футляры из жестких труб либо ДКС, только большего диаметра. Нередко применяются асбоцементные трубы или толстостенные трубы из пластика.

Еще одно преимущество укладки кабеля под землей в пластиковых и асбестоцементных трубах — это  возможность быстрой замены. Новую трубу привязывают к старой, а затем старый просто вытягивают. При этом новый кусок просто «вползает»  на место старого по мере вытягивания трубы или гофрошланга. Но такой способ работает не всегда, так как с течением времени и труба, и гофрошланг разрушаются под воздействием льда и повышенных нагрузок.

Исходя из вышесказанного, можно сделать вывод, что хотя нормативы разрешают укладывать кабели в бумажной изоляции, лучше перестраховаться и использовать пластик или сшитый полиэтилен.  Любая бумага, несмотря на специальные пропитки, разрушается быстрее полимеров, следовательно, он  недолговечна.  А так как проложить, и впоследствии заменить кабель в земле требует значительных усилий и трудозатрат, при укладке целесообразнее применять более надежные материалы.

Популярные статьи  2 варианта подключения пятирожковой люстры — какой из них лучше?

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты

Важно перед укладкой проверить отключена ли проводка от сети напряжения;
Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см

Дно выкопанной траншеи следует утрамбовать;

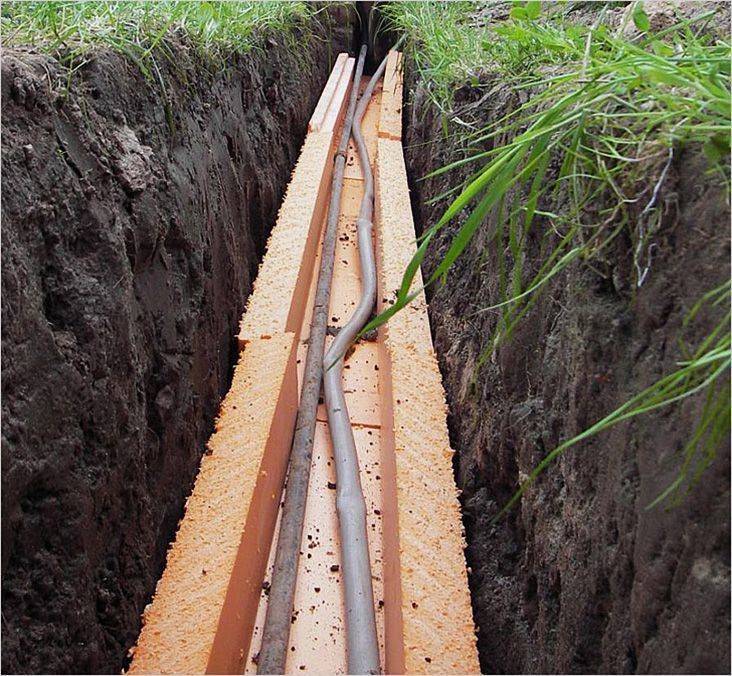

Существует вариант — дно траншеи выкладывается красным кирпичом;
Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

  • Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
  • Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
  • При температуре минус 7допустима укладка защищенного изоляцией проводника;
  • Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
  • Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

  • Для проводки применяется бронированный кабель;

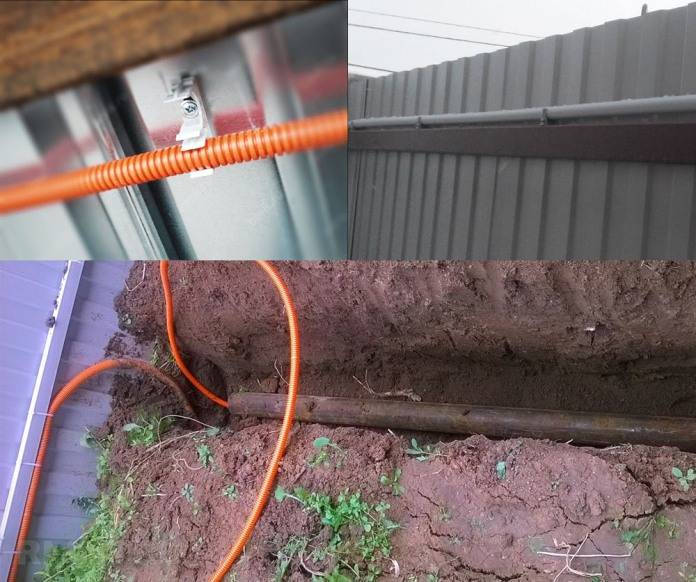

  • В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
  • При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
  • Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
  • Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

Точное нахождение размеров траншеи для прокладки кабелей

Если вам необходимо прокладывать силовую линию под дорогами, а также иными естественными и искусственными препятствиями, глубину залегания провода повышают до 1,1 метра вне зависимости от его типа. Допускается и большая глубина – например, при горизонтальном бурении. При организации пересечений двух силовых линий под землей, а также при пересечении других инженерных коммуникаций стоит соблюдать расстояние в 1 метр между ними, либо 30 см при условии, что линии оснащены дополнительной изоляцией и защитной оболочкой из твердых строительных материалов.

Если вам требуется прокладка кабеля, Москва станет местом, в котором понадобится создавать множество линий, идущих в одном направлении. Если их количество не превышает 10, суммарная мощность 1 МВт, а напряжение – 100 кВ, можно использовать стандартные траншеи. В противном случае применяются исключительно бетонированные тоннели. Параметры траншей, предназначенных для укладки нескольких кабелей, приведены в таблице ниже:

Особенности при определении размеров траншеи для прокладки кабеля

Если вы собираетесь прокладывать силовую линию достаточно высокой мощности, вам стоит обратить внимание на углы поворота траншеи. Сравните их со стандартными параметрами, указанными производителем провода – если значения не являются допустимыми, стоит пересмотреть план организации подземной линии

Если напряжение кабелей является достаточно высоким (более 10 кВ), вам также стоит предусмотреть формирование а траншее разделительной прослойки, предотвращающей контакт проводов – она состоит из изоляции, а также плотных строительных материалов.

Когда формируется ввод на территорию объекта, кабель может залегать на меньшей глубине – 0,5-0,6 метра в точке подключения. При этом он соединяется с электрической установкой при помощи специальной муфты, а также распределительного оборудования – например, щитка. В нем можно не только осуществлять обесточивание системы, но и проводить измерение петли фаза-ноль, а также иные электрические испытания.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

2.3.25

При выборе способов прокладки силовых кабельных
линий до 35 кВ необходимо руководствоваться следующим:

1. При прокладке кабелей в земле рекомендуется в одной
траншее прокладывать не более шести силовых кабелей. При большем количестве
кабелей рекомендуется прокладывать их в отдельных траншеях с расстоянием между
группами кабелей не менее 0,5 м или в каналах, туннелях, по эстакадам и в
галереях.

2. Прокладка кабелей в туннелях, по эстакадам и в галереях
рекомендуется при количестве силовых кабелей, идущих в одном направлении, более
20.

3. Прокладка кабелей в блоках применяется в условиях
большой стесненности по трассе, в местах пересечений с железнодорожными путями
и проездами, при вероятности разлива металла и т. п.

4. При выборе способов прокладки кабелей по территориям
городов должны учитываться первоначальные капитальные затраты и затраты,
связанные с производством эксплуатационно-ремонтных работ, а также удобство и
экономичность обслуживания сооружений.

Процесс раскатки

Кабельный барабан немного разматывается, и за конец кабеля цепляется трос. Он в свою очередь может быть подцеплен к лебедке, служебному автомобилю или трактору. После кабель с небольшой скоростью (до 2 км/ч) начинают разматывать. Рабочие должны следить за тем, чтобы конец двигался строго по роликам, корректируя его направление по ходу движения. Чтобы при подходе к направляющим роликам с закрытыми гранями каждый раз не отцеплять трос, его нужно заранее пропустить через них. То же самое необходимо сделать с трубами, тоннелями и другими закрытыми системами.

Работы далеко не всегда получается производить с использованием технических средств и кабельных валиков по всей длине траншеи. В таком случае бригада разматывает кабель вручную, погрузив его на плечо. При этом расстояние между людьми должно быть таким, чтобы нагрузка на каждого не превышала 30 кг, а кабель не провисал до земли.

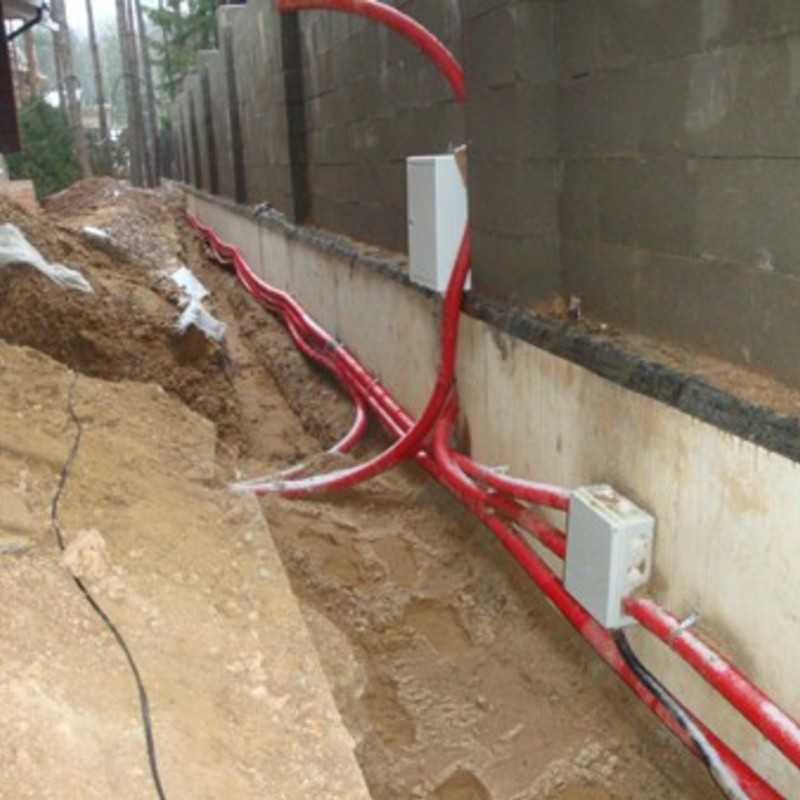

Технология подземного монтажа кабеля

Прокладка электрического кабеля в земле на дачном участке, территории частного домовладения или иного объекта начинается с выполнения земляных работ. Перед этим необходимо определиться с глубиной и шириной траншеи. Глубина должна быть не менее 80 см, а ширина по 30 см на каждый кабель, если их несколько. В соответствии с разработанным планом и разметкой трассы производиться выборка грунта. Траншея очищается от посторонних твердых и острых предметов, а ее стенки должны иметь небольшой уклон. После выполнения земляных работ производится укладка кабеля по следующему алгоритму:

  • выравнивается дно траншеи, засыпается песком слоем в 15 см и утрамбовывается;
  • на подготовленную подушку укладываются защитные футляры, если они необходимы;
  • через футляры протягивается кабель, с соблюдением необходимой слабины;
  • выполняется соединение труб защиты в одно целое одним из нескольких способов;
  • сверху на уложенный кабель в защите насыпается слой песка толщиной 25 см;
  • верхняя засыпка слегка утрамбовывается, лучше всего собственными ногами;
  • укладывается пластиковая сигнальная лента обязательно надписью вверх;
  • траншея засыпается грунтом, послойно с обязательной трамбовкой.

Прокладка кабеля в земле (в траншеях) — стоимость, нормы, инструкция

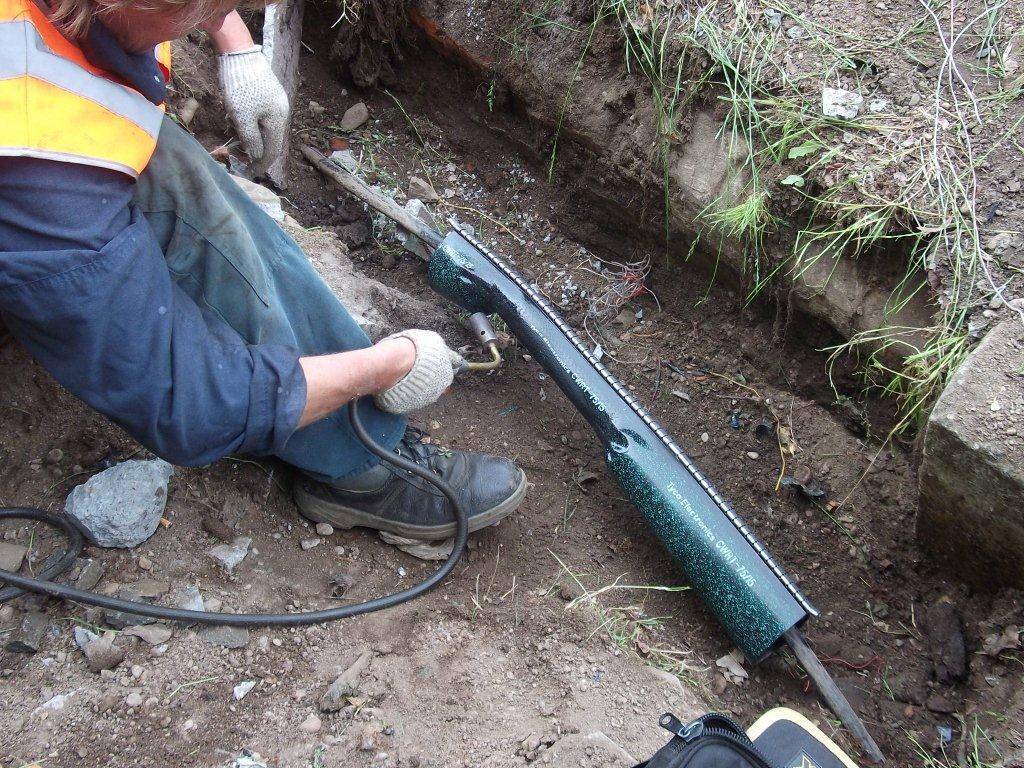

Желательно укладывать кабель одним цельным куском, без каких-либо соединений. Если такой вариант осуществить невозможно, то соединять отдельные куски нужно в монтажных коробках, специально разработанных для эксплуатации на открытом воздухе. Устройство устанавливается на столбике над поверхностью почвы, в месте соединения кабеля, где его концы выведены на поверхность. Закапывать коробку нельзя, так как это приведет к быстрому повреждению линии.

На этом прокладка кабельных линий в земле заканчивается и начинается этап подключение подземных электрических коммуникаций к общим сетям электроснабжения и ввода в строения, находящихся на участке. На каждом этапе работ как при укладке кабеля, так и его подключении, имеются свои нюансы, которые будут освещены ниже. Это описание мы начнем с выбора кабеля для подземных трасс.

Популярные статьи  Устройство для защиты от импульсных перенапряжений (УЗИП): классификация, требования, предпочтительные значения

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

  1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
  2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
  3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
  4. Меньше риск возникновения пожара.
  5. Также уменьшается воздействие электромагнитных волн и грозы.
  6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

Прокладка кабеля в земле (в траншеях) — стоимость, нормы, инструкция Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку. Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ. Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

  • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
  • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
  • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Прокладка кабеля в земле (в траншеях) — стоимость, нормы, инструкция

Преимущества?

Казалось бы тут одни плюсы:

  • во-первых можно сэкономить на кабеле

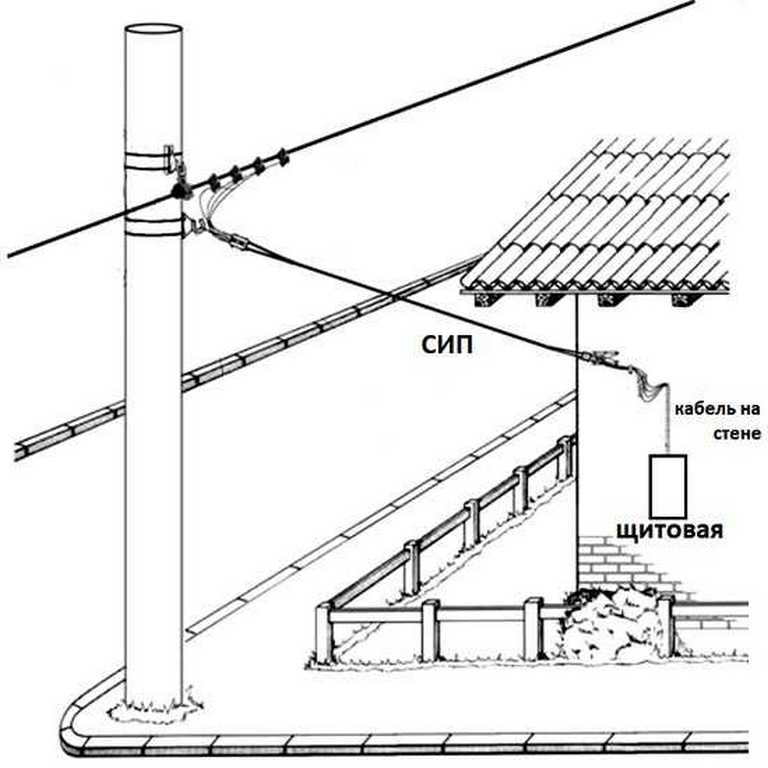

  • во-вторых непосредственно с опоры провод сразу завести на щитовую в подвале, исключая тем самым лишние соединения

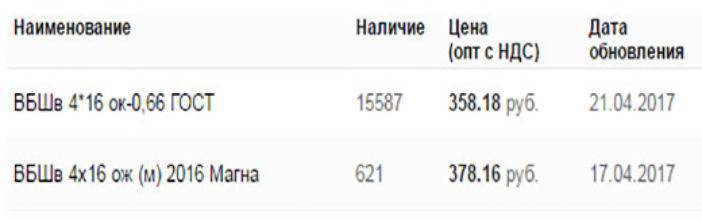

При этом на кабеле можно сэкономить существенную сумму. Так как не придется покупать дорогостоящий медный бронированный, а достаточно заменить его на алюминиевый СИП того же сечения, плюс защитить его снаружи, допустим гофрой или трубой ПНД (цены указаны на момент написания статьи):

Прокладка кабеля в земле (в траншеях) — стоимость, нормы, инструкцияПрокладка кабеля в земле (в траншеях) — стоимость, нормы, инструкция

Стандартная глубина траншеи для прокладки кабеля под землей — 0,7м и более.Прокладка кабеля в земле (в траншеях) — стоимость, нормы, инструкция

Умельцы, чтобы защитить СИП от возможных грунтовых вод и перепадов температур в сезоны зима-лето закапывают его на большую глубину — 1,2-1,5 метра. Но в конечном итоге все это не помогает.

Бестраншейный способ укладки кабеля в земле

В некоторых ситуациях возможность подготовить траншею для прокладки защитного трубопровода отсутствует. В таком случае проложить кабель в трубе можно только при помощи специального оборудования, позволяющего реализовать бестраншейный метод укладки, для которого выполняется бурение почвы по горизонтали — технология ГНБ бурения, которая зачастую безальтернативна. Перед работой, помимо подготовки техники, необходимо получить разрешение на бурение и провести геологический анализ почвы.

Укладка кабеля в защитной трубе осуществляется по следующему алгоритму:

  • Сначала бурится пилотная скважина;
  • Размеры скважины увеличиваются;
  • В скважину устанавливается ПНД труба с заведенным в нее электрическим кабелем.

При бурении скважины осуществляется прокол грунта, через который в землю будет подаваться раствор, заполняющий скважину, добавляющий ей прочности и охлаждающий инструмент при работе. Для расширения скважины используется триммер, который устанавливается на оборудование вместо используемой ранее буровой головки. Установка ПНД труб в скважину также выполняется при помощи оборудования.

Заключение

Труба ПНД для прокладки кабеля в земле позволяет защитить электрическую линию от возможных повреждений, спровоцированных внешними факторами. Полиэтиленовые изделия обладают всеми необходимыми характеристиками и имеют доступную цену, поэтому их стоит рассматривать в первую очередь.

Правильная укладка кабеля

Сам кабель укладывается в траншею “змейкой”.

В СНиП 3.05.06-85 оговорено, что кабели в траншеях следует укладывать с запасом в 1-2%. Этот запас как раз-таки и обеспечивается змейкой.

Только не переборщите с изгибами.

Ошибка №7
А вот делать запас в виде колец не допускается.

Зачем вообще нужны эти лишние изгибы? Как оказывается, вовсе не для аварийного ремонта. Если КЛ уложить в идеально ровную прямую линию, то температурные деформации, которые будут сопровождать работу КЛ, рано или поздно повредят ввод.

Ошибка №8
До укладки и после укладки, не забывайте про испытание изоляции кабельных жил мегометром.

Как это правильно сделать читайте в отдельной статье.

Сверху уложенного кабеля опять засыпается небольшой слой песка.

Особенности гофры для подземной прокладки проводов

Для применения в траншеях выпускают специальные кожухи. Их материал и конструкция учитывают следующие негативные факторы:

  • механические усилия от подвижек грунта;
  • высокую влажность;
  • присутствие химических веществ, попадающих в почву в результате деятельности человека;
  • активность грызунов, насекомых, микроорганизмов.

Одновременно снижаются требования к:

  • защите от ультрафиолета;
  • огнестойкости.

Цвет и характеристики защитной оболочки

Гофрированная труба для подземного монтажа имеет красный цвет. Это делает ее хорошо видной при вскрытии траншеи.

Стенка у изделия двойная:

  • снаружи – гофра, армированная металлической сеткой;
  • внутри – гладкий канал.

Такое исполнение делает изделие прочным, придает ему гибкость и одновременно облегчает протяжку линии.

Кожухи изготавливают из материалов со следующими свойствами:

  • стойкостью к ударным нагрузкам и вибрации;
  • пластичностью;
  • диапазоном рабочих температур от -25 до +70°С.

Отрезки изделия снабжены муфтами без раструба для герметичного соединения.

Используемые материалы

Оболочки делают из полиэтилена низкого и высокого давления. ПНД идет на изготовление наружного слоя, ПВД – внутреннего.

Гофры из ПВХ, полипропилена и полиамида не подходят для монтажа в грунт. Такие каналы применяют для прокладки проводки в зданиях и на улице.

Как выбрать гофру

Изделия выпускают в 2 исполнениях:

  • отрезками длиной до 12 м;
  • бухтами по 20, 50 и 100 м (диаметром до 90 мм).

Второй вариант имеет преимущества:

  • кожух на всем протяжении является бесшовным, а значит – герметичным;
  • в комплекте есть зонд, облегчающий протяжку кабеля.

Поэтому для участков длиной более 12 м он предпочтителен.

Внутренний диаметр находится в пределах от 16 до 250 мм. Выбор зависит от сечения жил кабеля и их количества. Рекомендуемые значения приведены в таблице.

Сечение жилы, кв. мм Число жил
2 3 4 5
1,5 16 16 20 20
2,5 16 16 20 25
4 20 20 25 25
6 20 25 32 32

Изделия крупнее 63 мм применяют для прокладки нескольких кабелей.

Кожухи одного диаметра могут иметь разную толщину стенки. Например, у изделий размером 75 мм она составляет 2,3–10,3 мм (9 разновидностей). Выбор зависит от нагрузки на кожух, которая, в свою очередь, определяется 2 факторами:

  • глубиной заложения;
  • наличия или отсутствия уличного движения над линией.

Поскольку прочность зависит одновременно и от диаметра, и от толщины стенки, вводится комплексная величина SDR, учитывающая оба этих параметра.

Ее вычисляют по формуле SDR=D/S, где:

  • D – наружный диаметр трубы;
  • S – толщина стенки.

Чем выше этот показатель, тем менее прочной и надежной является труба.

Требования к SDR зависят от:

  • глубины закладки линии;
  • наличия асфальтового покрытия;
  • нагрузки от пешеходов или автомобилей;
  • ответственности трассы.

По максимально допустимому давлению (указано в МПа) гофрированные кожухи делятся на виды:

  • легкие (в маркировке присутствует литера «Л») – 0,25;
  • среднелегкие («СЛ») – 0,4;
  • средние («С») – 0,6;
  • тяжелые («Т») – 1.

Несмотря на отсутствие под землей опасности возгорания, специалисты рекомендуют выбирать кожух из марки полиэтилена, не поддерживающей горение.

Выбирая трубу, убедитесь в отсутствии следующих дефектов:

  • расслоения пластика;
  • задиров и других неровностей на внутренней поверхности;
  • трещин, вздутий, зон с разнородным окрасом.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
