Как подключать защитные проводники в системах TN-S, TN-C-S и TT?

Схема электроснабжения системы TN-S

Система заземления TN-S имеет ряд особенностей, отличающих её от защиты других типов:

  • Нейтральный провод N отделён от заземляющего РЕ на всей длине. Этим она отличается от системы TN-C-S, в которой проводники объединены в линии от подстанции до вводного щита в доме. Единственное место их соединения — заземлённая средняя точка вторичных обмоток питающего трансформатора.
  • Заземляющий провод во вводном щите допускается не заземлять. Вместо этого выполняется система уравнения потенциалов (СУП). Основным заземлителем является глухозаземлённая нейтраль трансформатора, в отличие от заземления TN-C-S, при котором в каждом здании необходимо иметь свой контур заземления, с которым соединяется место разделения PEN-проводника.
  • При обрыве нейтрального провода в любой точке напряжение на корпусе электроприборов отсутствует. Благодаря этому система TN-S является лучшей защищитой потребителей от поражения электрическим током.

Подробно схема заземления TN-S и требования к ней описаны в ПУЭ п. 1.7.3 и показана там же, на рис. 1.7.2.

Название системы TN-S указывает на её основные конструктивные особенности:

  1. 1. T (terre — земля) — цепи электропитания заземлены;
  2. 2. N (neuter — нейтраль) — система соединена с нейтралью источника питания;
  3. 3. S (separated — раздельный) — нейтральный проводник N разделён с заземляющим РЕ.

В этой схеме защиты исключено попадание питающего напряжения на корпус оборудования. При отгорании нулевой клеммы в щите, обрыве нейтрали или отключении двухполюсного автоматического выключателя в однофазной сети провод РЕ остаётся соединённым с заземлением.

Отсутствие соединения с заземлением после вводного автомата позволяет использовать УЗО или дифференциальный автомат. Работа этих устройств основана на первом правиле Кирхгофа, согласно которому ток в нейтрали в трёхфазной сети равен алгебраической сумме токов всех фаз. В однофазной сети ток в нейтральном проводе равен току в фазном.

При нарушении изоляции или прикосновении человека к токоведущим частям это равенство нарушается и появляется ток утечки, что приводит к срабатыванию защиты. Его величина зависит от места установки и составляет 30-100мА.

Что такое заземление

Фактически, заземление это намеренное (!) соединение частей электроустановки, которые могут проводить ток, с естественным или искусственным заземлителем.

В свою очередь, заземлитель это проводник, имеющий необходимый, поверхностный или глубинный, контакт с землей.

Формально, любой железный прут, вбитый в землю является заземлителем. Фактически, чтобы стать заземлителем, вбитый прут должен иметь нормативное электрическое сопротивление. По норме ПУЭ 7 разд. 1.7.101 это не более 2,4,8 Ом при 660, 380 и 220В (три фазы) и 380, 220 и 127В (одна фаза).

Как подключать защитные проводники в системах TN-S, TN-C-S и TT?

Также по нормативам, в качестве заземлителя могут выступать железные части строения и сооружений электрически связанные с землей. Но опятьтаки, при выполнении определенных условий. А именно: сопротивление должно быть в нормативе, напряжение прикосновение должно быть в нормативе и естественный заземлитель должен быть достаточно надежен, чтобы не разорваться в аварийной ситуации, например, при коротком замыкании.

Распределение энергии в многоквартирном доме с системой TN-C

TN-C устаревшая система, но в домах старой постройки активно эксплуатируется. Это четырехпроводная система, состоящая из трех фаз напряжения и совмещенного нулевого и рабочего проводников (L1, L2, L3, PEN). В этой системе PEN проводник не подлежит расщеплению и в таком виде и приходит к потребителю. Также стоит отметить, что довольно часто фазным проводам присваивают название А, В, С.

В итоге при такой системе электропитания при однофазном подключении потребитель подключен двумя проводами (L, PEN), а при трехфазном четырьмя (L1, L2, L3, PEN).

От подстанции к дому приходит питающий кабель, прокладываемый под землей. Кабель заходит во вводной ящик, соединяемый с распределительным щитом:

Уже от него будут отходить прокладываемые вертикально стояки. На каждом этаже к стоякам будут подключатся этажные щитки, от которых будет уже осуществляться электроснабжение квартир.

Вводы могут выполнятся различными способами, это напрямую зависит от этажности и размеров дома, от системы прокладки кабелей (в коллекторе или в земле). Почему так? Да потому что нагрузка дома с количеством квартир 100 будет значительно ниже дома с количеством квартир 500. Более того, требования к электроснабжению, например, пятиэтажного дома относительно невелики – в доме нет лифтов и нет необходимости установки дополнительных насосов для поддержания напора воды, что не скажешь про 30-ти этажный дом, где нельзя оставлять без питания лифты и насосы водоснабжения.

Именно по этим причинам в большие домах  могут вводить не один, а два и более кабелей электроснабжения со взаимным резервированием. Выполнения распределения электрической энергии между общедомовыми нагрузками (лифты, освещение подъездов, насосы) и квартирами задача довольно сложная и трудоемкая. Распределение выполняют с помощью комплектных электротехнических устройств, способы крепления, размеры и места установки которых согласовывают с конструкциями домов.

Давайте рассмотрим варианты подключения квартир к стоякам в домах многоквартирных с системой TN-C. У стояка имеется четыре провода – три фазы и один PEN проводник, обозначенные на схеме как А, В, С и PEN:

Между фазами (А-В, С-В, С-А) напряжение будет в 1,73 или
больше, чем между любой из фаз и нейтральным проводником (нулем). Отсюда рассчитываем напряжение между фазой и нейтралью – 380/1,73 = 220 В. В каждую из квартир заходит два провода – фаза и нейтраль. Ток в обеих этих проводах будет абсолютно одинаков.

К разным фазам стараются подключать нагрузку (в нашем случае квартиры) равномерно. На рисунке а) из шести квартир на каждую фазу подключено по две. Равномерное подключение дает возможность уменьшить ток нулевого проводника и избежать перекоса фаз.

В домах старой постройки иногда применяли вместо этажных щитков совмещенные электрошкафы. Пример такого шкафа показан ниже:

У этого шкафа есть отсеки с отдельными дверцами. В одном отсеке располагаются  таблички с номерами квартир, выключатели и автоматические выключатели. В другом – счетчики, в третьем – слаботочные устройства, такие как телефоны, сети телевизионных антенн, витых пар домофона, интернета и прочих устройств.

В таком этажном щитке к каждой квартире относятся один выключатель и два автоматических выключателя (для линии освещения общего первый, и второй для штепсельных розеток). В некоторых исполнениях электрошкафов возможно присутствие штепсельной розетки с защитным контактом для подключения различных машин (например, уборочных).

Популярные статьи  Что предпринять, если не запускается электродвигатель 5 КВт 220В от домашней сети?

Система TN и ее подсистемы, их особенности, достоинства, недостатки

Общая особенность системы TN сводится к тому, что нейтраль источника питания имеет глухое заземление (подключено к заземляющему контуру, установленному рядом с подстанцией).

К этому заземлению и подключаются открытые участки электрической проводки посредством нулевых проводников.

Имеющиеся подсистемы как раз и разделяются по способу подключения этих проводников к заземлению.

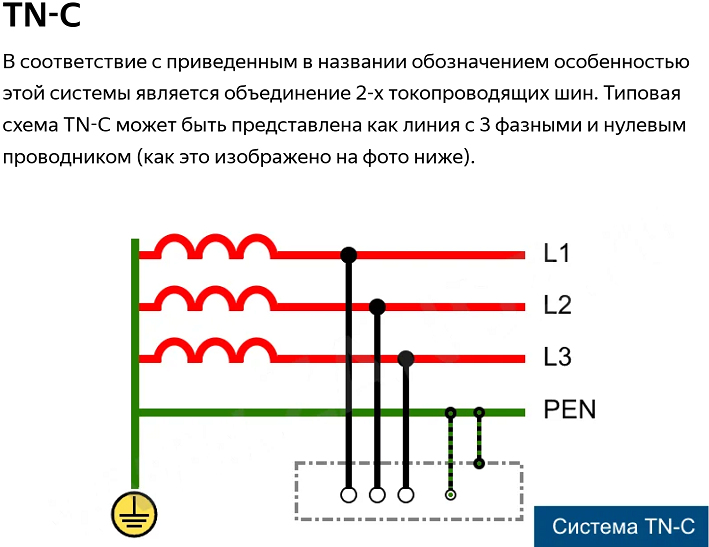

TN-C.

Система TN-C – один из самых распространенных видов заземления, который на данный момент является уже устаревшим, но часто встречается в домах старых построек.

Она отличается тем, что проводники N и PЕ (рабочий и защитный), объединены в единый по всей системе – PEN-проводник.

Широкое распространение эта система получила благодаря простоте монтажа и экономичности, поскольку не требует укладки и подключения дополнительных проводов. Это и является ее основными достоинствами.

Но в этой системе не предусмотрено отдельное защитное заземление. То есть, на конечной точке электропроводки жилого дома – розетке, оно отсутствует, что значительно понижает безопасность использования электроприборов в жилье.

Присутствующий же в системе PEN-проводник подводится только к электрощитам – вводному и этажному.

Из-за этих конструктивных особенностей при монтаже новых линий электросетей, а также реконструкции, уже существующих запрещено использовать данную систему.

Для повышения безопасности нередко используется зануление, позволяющее бороться с короткими замыканиями, которые могут возникнуть в сети.

Если замыкание произойдет, зануление обеспечит срабатывание автоматических выключателей для обесточивания электросети дома.

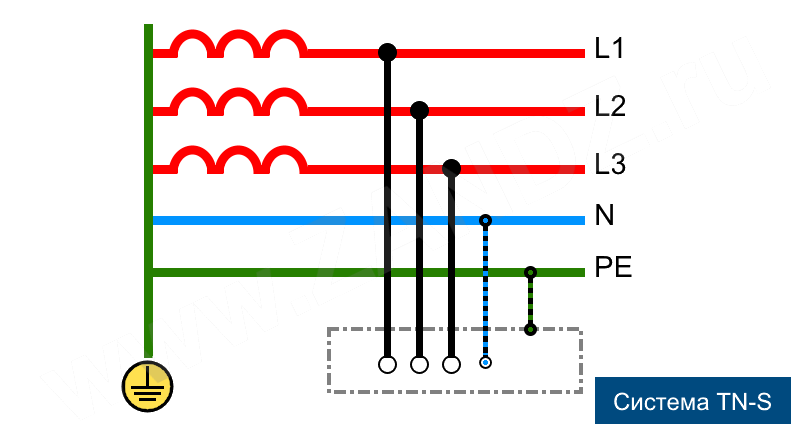

TN-S.

В новых постройках система TN-C уже не применяется, для них более предпочтительна система TN-S.

Она характеризуется тем, что рабочий и защитный нулевой проводники – раздельны по всей системе. То есть, проводка включает в себя отдельно N и PE-проводники.

Эта система отличается обеспечением высокой степени безопасности человека и защиты оборудования и электроприборов, поскольку защитное заземление имеют даже конечные точки электросети.

К тому же, в ней не образовываются высокочастотные помехи, которые могут возникать в первой системе во время использования пылесоса, дрели и прочих электроприборов.

К достоинствам этой системы также относится отсутствие надобности в периодической проверке состояния контура заземления.

При этом стоимость прокладки такой системы очень высокая. Обусловлено это тем, что при монтажных работах необходимо укладывать многожильные кабели.

Для однофазной сети кабель должен содержать 3 жилы (фазная, рабочая нулевая N и защитная PE).

А для трехфазной – кабель нужен уже 5-жильный (3 фазных – А, В, С, а также N и РЕ).

Именно высокая стоимость и является основным недостатком этой системы.

TN-C-S.

Последняя подсистема – TN-C-S объединяет в себе конструктивные особенности двух предыдущих систем.

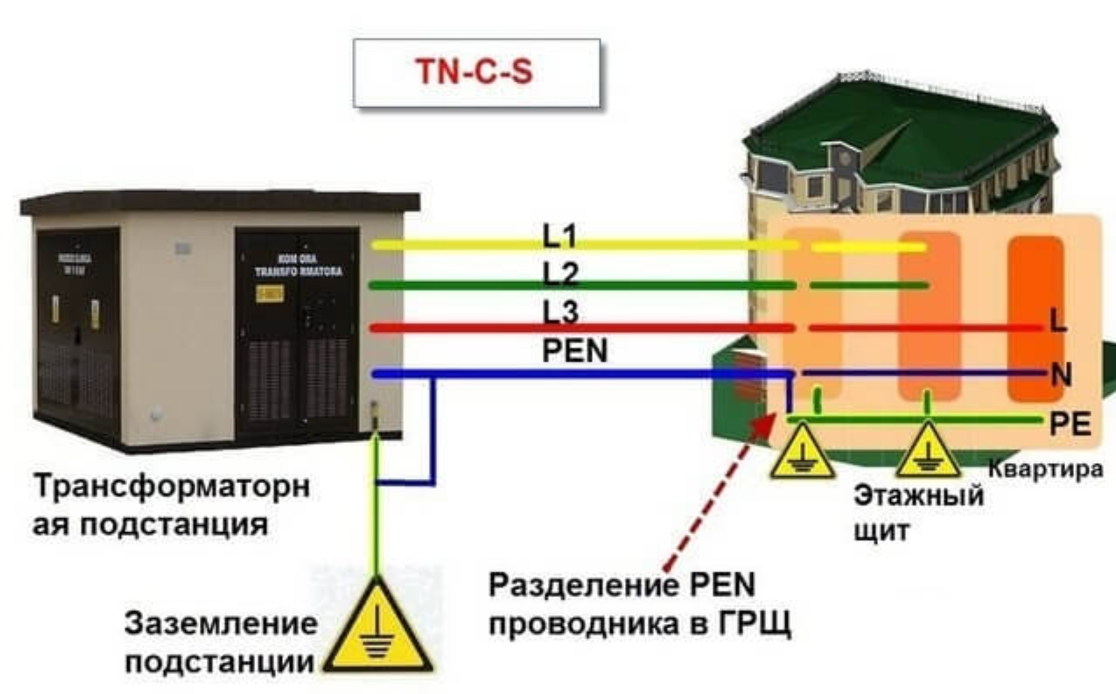

Основное ее отличие заключается в том, что от подстанции на жилой дом идет PEN-проводник. Но на определенном этапе производится его разделение на рабочий N-проводник и защитный РЕ-проводник.

Обычно разделение делается на вводно-распределительном устройстве (ВРУ), то есть, на входе в дом.

При этом после разделения для PE-проводника делается повторное заземление, путем соединения его с заземляющим контуром дома.

После расщепления к квартирным щиткам уже подводится раздельные нулевые проводники, что позволяет создать защитное заземление на конечных точках сети. То есть, получается, что до ВРУ идет система TN-C, а после него – уже TN-S.

Такая система достаточно перспективная у нас, поскольку позволяет быстро и с небольшими затратами модернизировать систему TN-C, тем самым значительно повысив безопасность при использовании бытовыми электроприборами.

Но есть у нее и один недостаток, который сводится к тому, что в случае повреждения PEN-проводника, проводка полностью лишается заземления, что может привести к поражению электрическим током, поскольку корпусы электроприборов могут оказаться под напряжением.

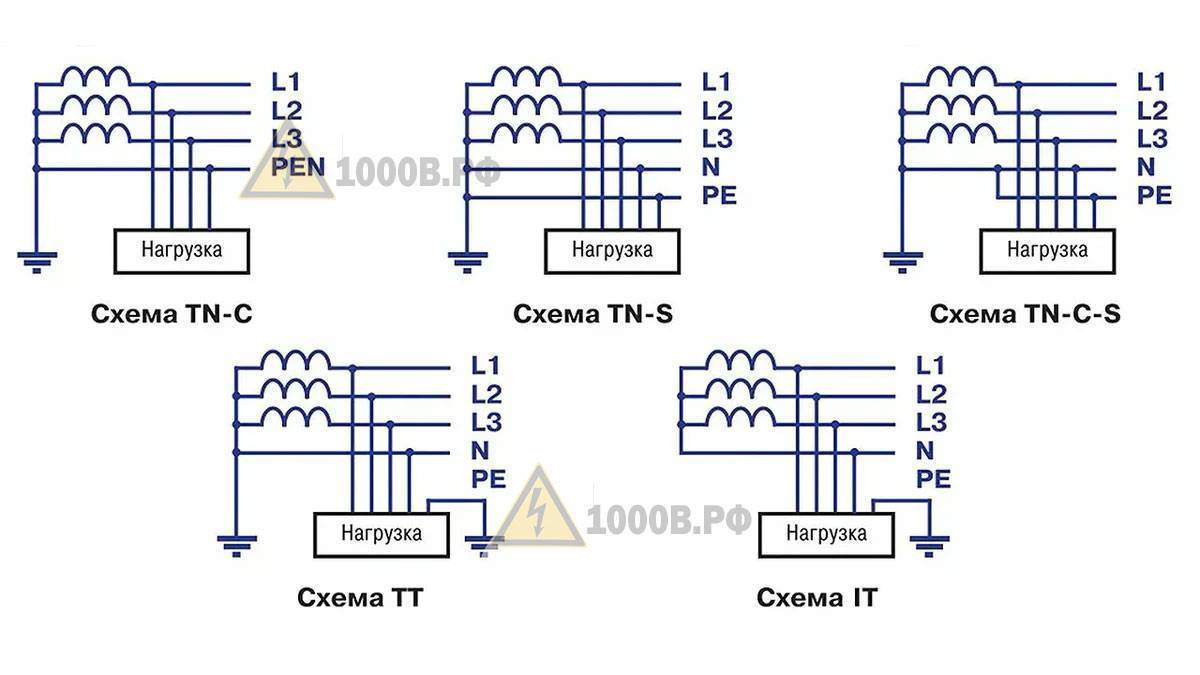

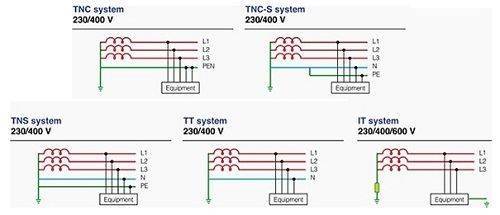

Классификация систем заземления

В зависимости от схем электрических сетей и других условий эксплуатации, применяются системы заземления TN-S, TNC-S, TN-C, TT, IT, обозначаемые в соответствии с международной классификацией. Первый символ указывает на параметры заземления источника питания, а второй буквенный символ соответствует параметрам заземления открытых частей электроустановок.

Как подключать защитные проводники в системах TN-S, TN-C-S и TT?

Буквенные обозначения расшифровываются следующим образом:

  • Т (terre – земля) – означает заземление,
  • N (neuter – нейтраль) – соединение с нейтралью источника или зануление,
  • I (isole) соответствует изоляции.

Нулевые проводники в ГОСТе имеют такие обозначения:

  • N – является нулевым рабочим проводом,
  • РЕ – нулевым защитным проводником,
  • PEN – совмещенным нулевым рабочим и защитным проводом заземления.

Плюсы и минусы

Плюс у такой системы всего один: такая система довольно легко монтируется и не требует больших денежных вложений. Минусам же этой схемы есть смысл уделить побольше внимания. При наличии заземления по этой схеме, есть риск получить удар током, что, иногда, может привести к нехорошим последствиям. Так что, если электрик, которого вы наняли, советует выполнить монтаж по такой схеме, стоит призадуматься на тему отказа от его услуг и поискать другого. Те аппараты защитной коммутации, что установлены при такой схеме, смогут выполнить защиту лишь от токов короткого замыкания! Произвести защиту людей от поражения током такая схема не имеет возможности.

Как быть, если стало известно, что установлена эта система? Если стало известно о наличии этой схемы, то необходимо помнить, что, при любой реконструкции, подобная система обязана быть заменена более безопасной (в наши дни запрещена установка этой системы).

Все организации, выполняющие энергоснабжение, на чьем балансе есть жилые постройки, оборудованные подобной схемой, имеют рекомендации по переводу их на системы TN-C-S, либо на TN-S выполняя модернизацию систем электрического снабжения. Примером этого может служить выполнение монтажа СУП (система уравнивания потенциалов). Кроме того, если применена система заземления, выполненная по этой схеме, то PEN-провод, ни в коем случае, нельзя использовать в роли заземляющего проводника для приборов. Иначе, довольно высока возможность, при возникновении аварийной ситуации, получить поражение электротоком, поскольку корпус прибора окажется под напряжением.

Когда я сдавал экзамен по электробезопасности (на работе), меня спросили, в чем разница между четырехпроводной и пятипроводной линиями. Я на это ответил, что в четырехпроводной линии есть три фазы и ноль, а в пятипроводной – три фазы, ноль и земля. Этого экзаменатору оказалось достаточно и мы перешли к следующему вопросу. А, ведь, хотелось поговорить об этом побольше, обсудить все стороны обоих вариантов линий. Возможно, экзаменатор рассказала бы мне о том, чего не знаю, либо знаю плохо. Ну да ладно, что было, то было и не мне об этом судить. Главное, что ответ на вопрос был засчитан, как правильный и экзамен я, в результате, сдал.

Хочется надеяться, что моя статья помогла разобраться в предоставленной теме и, после ее прочтения, никаких вопросов, касающихся этой системы электроснабжения, не возникнет. Если так, то я не зря трудился,

Популярные статьи  Возможен ли монтаж подсветки из 10-ти светодиодных фонарей на 4.5 вольта каждый от сети 220 вольт?

Заземляющие системы TT и IT

Схемы заземляющих систем TT и IT

Схема ТТ

Заземление TT применяется в тех исключительных случаях, когда обеспечить надежную защиту с применением системы TN-C-S не представляется возможным или связано со значительными затруднениями. Это в основном касается удаленных от городских центров территорий, обычно относящихся к отдаленным сельским местностям и регионам. В этих условиях все чаще применяются системы заземления TT, в которых предусматривается «глухое» соединение нейтрали трансформатора с землей с последующей передачей 3-х фазного напряжения с использованием четырехпроводной линии.

На стороне, где располагаются нагрузки, как правило, обустраивается уже не повторное, а местное заземление вертикально-штыревого типа. К нему подключаются все медные шины-проводники PE, подсоединяемые с другой стороны к корпусу электрооборудования.

Четырехпроводная система заземления TT

Эта система официально разрешена к применению на территории России совсем не так давно. Несмотря на это она быстро «прижилась» в различных условиях эксплуатации энергосистем и широко используется в сельских районах, удаленных от городских центров на значительные расстояния. В пределах городской черты схема заземления типа TT нередко применяется при обеспечении электричеством различных торговых точек и небольших временных построек, связанных с оказанием бытовых услуг.

При этом подходе к организации систем защитного заземления должны выполняться особые требования. Они касаются вопроса установки в обслуживаемые цепи приборов и устройств защитного отключения (УЗО), а также специальных молниеотводов с функцией защиты от грозы.

Схемы IT

Во всех рассмотренных ранее системах нейтраль наглухо связана с землей, что превращает их в универсальные и надежные средства защиты. Вместе с тем они не лишены серьезных недостатков, описанных при анализе, проведенном в соответствующих разделах. Более высокий уровень безопасности гарантируют системы, в которых используется никак не связанный с землей нейтральный провод.

Системы заземления IT – это классический вариант изолированного от земли включения кабельных линий, не имеющий аналогов по степени гарантируемой им безопасности

Такое включение без нейтрали характерно для схем, обозначаемых как IT. Отсутствие факторов, приводящих к отключению энергоснабжения и потере системой защитных функций, позволяет применять их на следующих объектах:

  1. во взрывоопасных зонах;
  2. в отделениях медицинских учреждений с установленным в них специальным оборудованием, предназначенным для сохранения жизни пациентов и больных;
  3. на профильных предприятиях, занимающихся нефтепереработкой и газодобычей;
  4. во всех отраслях энергетики, а также в научных лабораториях, оснащенных особо чувствительным оборудованием;
  5. на других, не поддающихся учету объектах, связанных с вопросами обороны, в частности.

Системы заземления IT – это классический вариант изолированного от земли включения кабельных линий, не имеющий аналогов по степени гарантируемой им безопасности. Его основные характеристики – это изолированное состояние нейтрали трансформатора – «I» и наличие на приемной стороне собственного контура заземления («Т»). Напряжение к потребителю поступает в этом случае по ограниченному количеству шин, а все проводящие ток части оборудования надежно подсоединяются к местному заземляющему устройству (ЗУ).

Рассмотренный способ организации защиты только подтверждает правило, гласящее, что надежное заземление является гарантией эксплуатационной безопасности (включая сохранение жизни человека).

В заключительной части обзора отметим, что все рассмотренные системы касаются организации защиты в электроустановках до 1 кВ в зависимости от способа прокладки нулевого провода. Имеющиеся при этом отличия касаются только отдельных деталей обустраиваемых сетей. В общем они предназначаются для следующих важных целей:

  • Обеспечение не только надежного во всех отношениях, но и безопасного в повседневной эксплуатации функционирования электрооборудования, подключенного на потребительской стороне.
  • Снижение вероятности случайного поражения током работающего на нем персонала и людей, пользующихся этими электроустановками.

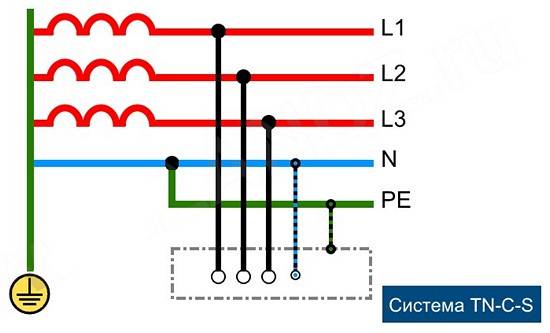

TN-C-S

Для минимизации проблем со схемой TN-C, введена система заземления TN C S. Это некий компромисс, переходный вариант от старой C к современной S.

Как она устроена, и в чем отличие от TN-S?

В произвольном месте, глухозаземленная нейтраль объединяется с защитным заземлением. Точнее, от рабочего нуля выполняется ответвление. Как правило, такая точка организуется на входе силового кабеля в объект.

Как подключать защитные проводники в системах TN-S, TN-C-S и TT?

На вводном щитке потребителя (обычно, это общий ввод на объекте: многоквартирный дом, офисное здание и прочее) имеются уже две шины: рабочий нуль, и защитное заземление. Далее к потребителям идут привычные и безопасные силовые кабели: трехжильный к однофазным электроустановкам, и пятижильный к трехфазным.

В каждый вводной щиток квартиры, или обособленного помещения внутри объекта, линии защитного заземления и нуля заходят уже в разделенном виде. Для конечного потребителя, система заземления по схеме TN-C-S выглядит, как обычная и безопасная TN-S. На самом деле, уровень безопасности далеко не 100%.

Почему система TN-C-S не обеспечивает полную защиту от поражения электротоком? Слабое место находится на участке от питающей подстанции до точки объединения нуля и защитного заземления. Если на пути от подстанции, где глухозаземленная нейтраль соединена с заземлителем, до вводного распределительного устройства на объекте, произойдет разрыв линии PEN, все потребители останутся без контура заземления.

Как подключать защитные проводники в системах TN-S, TN-C-S и TT?

При проведении капитального ремонта на объектах жилого фонда советской постройки, обязательно организуется система заземления. Для экономии средств, выполняется она по схеме TN-C-S. В лучшем случае, при объединении линии PEN с вновь проложенной шиной защитного заземления, производится электрическое подключение к реальному контуру заземления. В большинстве домов присутствует основная система уравнивания потенциалов, имеющая надежный контакт с грунтом. Но зачастую, чтобы упростить себе задачу, бригады ремонтников просто устанавливают перемычку между новой шиной заземления и рабочей нейтралью, внутри вводного распределительного устройства.

Как быть, если ваш дом подключен по системе TN-C, а до ближайшего капремонта еще много лет? Организовывать индивидуальное заземление в квартире, или объединяться хотя бы с соседями по подъезду. Иначе использование современных электроприборов (бойлеры, электрические духовки, стиральные машинки и пр.) станет источником повышенной опасности.

Есть горе мастера, немного разбирающиеся в электротехнике, но не понимающие ответственности за нарушение ПУЭ. Зачастую, вместо организации контура заземления по ГОСТу, шина защитного заземления соединяется с металлическими элементами инфраструктуры. В лучшем случае, со стояками холодной или горячей воды, в худшем — с системой отопления.

Действительно, при строительстве дома, эти трубы соединялись с контуром основной системы уравнивания потенциалов. Изначально был организован физический контакт с «землей». Но в процессе эксплуатации (особенно если вашему дому несколько десятков лет), целые участки трубопроводов заменены на полипропилен. Разумеется, ни о каком заземлении в этом случае не может быть и речи.

Популярные статьи  Что такое провод ШВВП, его расшифровка и технические характеристики

Организовав такое подключение, владелец квартиры пребывает в ложной уверенности, что у него с безопасностью полный порядок. Мало того, при появлении на корпусе электроустановки опасного потенциала (достаточно напряжения более 42 вольт), опасности подвергаются все соседи.

Система заземления tn c s или tt — что говорит ПУЭ

Рассматривая нормативную документацию, в первую очередь следует выделить пункт ПУЭ 1.7.59. Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система TT), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены.

Как видно, возможность применения системы TT ограничена. И если вы просто так, насмотревшись сравнительных роликов, захотите и сделаете TT, то это будет неправильно. Конечно, в сравнении двух систем TT и TN-S-C нет ничего плохого, но как правило такие ролики вводят в заблуждение и закладывают в ваши головы неверные выводы. Вы начинаете думать, какую бы систему выбрать. Но на самом деле выбора у вас нет, и пункт ПУЭ 1.7.59 четко об этом говорит.

Может возникнуть логичный вопрос, а что это за условия электробезопасности, которые в системе TN не могут быть обеспечены? Здесь можно ответить общими фразами — плохое состояние воздушной линии, отсутствие повторных заземлений. Но самый точный ответ, соответствует TN требованиям или нет, вы получите только у своего оператора распределительной электрической сети.

Следующий вопрос — почему так? Для этого нужно наглядно на примерах рассмотреть систему TN-C-S, в которой кто-то решил сделать TT.

Системы заземления TN TN-С TN-S

Рассмотрим какие существуют системы заземления. И схемы

Рис. 1.Система заземления TN-C переменного тока. Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике:

1 – заземлитель нейтрали (средней точки) источника питания; 2 – открытые проводящие части

В системах заземления для электроустановок напряжением до 1 кВ приняты следующие обозначения:

  • система заземления – TN – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;
  • система заземления TN-С – система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис. 1);
  • система заземления TN-S – система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 2);
  • система заземления TN-C-S – система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (рис. 3);
  • система заземления IT – система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 4);
  • система заземления ТТ – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (рис. 5).

Рис. 2. Система заземления TN-S переменного тока. Нулевой защитный и нулевой рабочий проводники разделены: 1 – заземлитель нейтрали источника переменного тока; 2 – открытые проводящие части

Первая буква – состояние нейтрали источника питания относительно земли:

  • Т – заземленная нейтраль;
  • I – изолированная нейтраль.

Вторая буква – состояние открытых проводящих частей относительно земли:

  • Т – открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
  • N – открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие (после N) буквы – совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:

  • S – нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;
  • С – функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-проводник);

Условные обозначения на схемах:

N – – нулевой рабочий (нейтральный) проводник; РЕ – – защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов);

PEN – – совмещенный нулевой защитный и нулевой рабочий проводники.

1 – заземлитель нейтрали источника переменного тока; 2 – открытые проводящие части

Рис. 4.Система IT переменного тока. Открытые проводящие части электроустановки заземлены. Нейтраль источника питания изолирована от земли или заземлена через большое сопротивление:

1 – сопротивление заземления нейтрали источника питания (если имеется); 2 – заземлитель; 3 – открытые проводящие части; 4 – заземляющее устройство электроустановки;

Рис. 5 Система ТТ переменного тока. Открытые проводящие части электроустановки заземлены при помощи заземления, электрически независимого от заземлителя нейтрали:

1 – заземлитель нейтрали источника переменного тока; 2 – открытые проводящие части; 3 – заземлитель открытых проводящих частей электроустановки;

Система заземления TN-C Имеет огромный недостаток об этом мы уже писали раньше: Заземление и зануление в этажных и во вводных щитах . Здесь используется один нулевой проводник и как рабочий, и для защиты. В нормальных условиях проблем не возникает, а вот в аварийных ситуациях, когда отгарает ноль (Ведь он находится под нагрузкой). Вместо защиты можно оказаться под напряжением.

Для систем заземления IT и ТТ для электроустановок требуется отдельное заземление что не всегда удобно, например, в этажных щитах.

Поэтому наиболее предпочтительна система заземления TN-S.

Так же следует заметить что иногда в одной электрической сети (схеме) эти системы заземления комбинируют.

Смотрите про системы заземления в ПУЭ

Система IT

Система IT предназначена для использования в учреждениях, где могут использоваться высокочувствительные приборы (лаборатории, медучреждения).

Как подключать защитные проводники в системах TN-S, TN-C-S и TT?

Особенность IT сводится к тому, что нейтраль трансформаторной подстанции заизолирована по отношению к земле, или же для заземления используются специальные приборы и устройства, обладающие высоким сопротивлением.

А вот открытые участки электроустановок заземлены классическим способом – через заземляющий контур.

Как подключать защитные проводники в системах TN-S, TN-C-S и TT?

Использование системы IT обеспечивает минимальное воздействие электромагнитных полей на чувствительную аппаратуру.

ВАЖНО ЗНАТЬ: Как заземлить стиральную машину
