Что такое изолированная или неэффективно заземленная система?

Содержание

Принцип работы глухозаземленной нейтрали

Сначала необходимо понять, что является определением понятия глухозаземленная нейтраль. Согласно ПУЭ этот способ предполагает прямое соединение нейтрали трансформатора с заземляющим элементом. В электротехнике такой способ заземления принято называть рабочим. Также необходимо помнить, что в электроустановках, рассчитанных на напряжение 220−380 вольт, сопротивление заземляющих элементов не должно превышать показатель в 4 Ом.

Принцип действия глухозаземленной нейтрали можно продемонстрировать на примере трехпроводной электроцепи, соединяющей источник энергии с жилым домом. При ее создании нейтраль просто распределяется по щитку, и к ней подключаются все заземляющие контуры потребителей. Такая цепь не предполагает наличия различных устройств, которые могут нарушить ее единство.

Если предположить, что по причине частых вибраций в холодильнике от места крепления отсоединился фазный проводник и вступил в контакт с корпусом, то такая ситуация является аварийной. Все это приводит к появлению короткого замыкания и стремительному увеличению силы тока. Однако автоматический выключатель быстро справляется с поставленной задачей и размыкает цепь. Если человек случайно дотронется до провода, то поражения током не произойдет, ведь сопротивление R0 будет меньше в сравнении с возникающим при прохождении через человеческое тело.

Плюсы и минусы способа

Глухозаземленная нейтраль имеет больше преимуществ и меньше недостатков в сравнении с изолированной. Среди преимуществ можно отметить:

  • Появляется возможность использовать оборудование с таким уровнем изоляции, который был изначально запланирован.
  • Отпадает необходимость в использовании специальных защитных схем.
  • Эффективно справляется с подавлением перенапряжения.

Зачем оно надо?

Понятие изолированной системы охватывает многие механизмы, системы и экосистемы. Человеку понимание того, как они устроены, нужно для того, чтобы правильно за ними ухаживать. Если это аквариум, то перед тем, чтобы в него полезть с руками и ногами, пытаясь почистить, нужно сначала посмотреть, как сделать всё так, чтобы не нарушить её. Если это механизмы или оборудование – как ими пользоваться, чтобы потом не было мучительно больно их чинить.

Что такое изолированная или неэффективно заземленная система?

При этом, если брать в глобальных масштабах, пустыня — тоже изолированная система: внутри неё происходят определённые механизмы жизнедеятельности, которые за её пределы не выходят. Леса, степи, вулканы, а также атмосфера служат относительно изолированными экосистемами. Люди, не понимая, как они работают, порой сами не осознают, беды какого масштаба они создают.

Есть ещё одно «но». Изолированная система никогда не будет существовать абсолютно отдельно от других систем. Но это понятие существует. Оно удобно для того, чтобы проводить подсчеты в математике, термодинамике, химии и физике. Всю энергию и вещество, что выделяет изолированная система, принимают за ноль и оперируют теми числами, которые необходимы в данный момент.

В конце – жирная точка…

Таким образом, вывод напрашивается такой:

  • Изолированная система не зависит от окружающей среды, насколько это вообще возможно, производя внутри себя энергию, работу и вещество. Она останется постоянной, при этом стремясь к равновесию.
  • Замкнутая изолированная система тоже будет не зависеть от условий окружающей среды, из себя ничего не выделять, но работа в ней будет суммарно равна нулю. То есть закон сохранения импульсов будет распространяться скорее на такую систему, чем на незамкнутую.
  • Изолированная система в термодинамике не будет зависеть от теплоты окружающей среды. Этого состояния пытаются добиться строители, когда утепляют дома. Кстати, пенопласт легко может служить адиабатической оболочкой для дома, делая его изолированной системой.
  • Изолированной системы не существует в принципе: всё с чем-то взаимодействует. Если закрыть аквариум, вода будет бедной на кислород, и рыбки будут дохнуть. Они в любом случае остаются в минусе.

Что такое изолированная или неэффективно заземленная система?

Изолированные системы нужны науке для того, чтобы была чистота эксперимента – некоторыми величинами можно пренебречь. А в жизни – за ними нужен правильный уход и использование.

Отличия зануления от заземления

Способы заземления и зануления обладают разным защитным действием. Зануление обеспечивает мгновенное срабатывание автоматических выключателей при замыкании фазы на корпус. При этом происходит обесточивание подключенных потребителей электроэнергии, например, станков, трансформаторов.

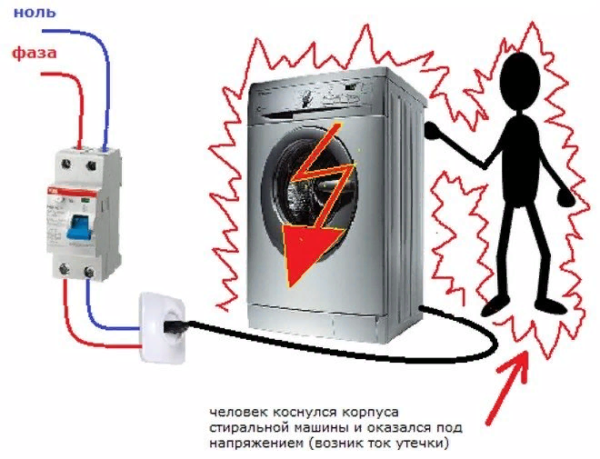

Но это не спасает человека от воздействия тока утечки, а также при обрыве нулевого проводника на корпусах электрооборудования появится напряжение. В связи, с чем зануление в чистом виде не используется.

При этом в электрооборудовании с четырехпроводной сетью с глухозаземленной нейтралью и нулевым проводом напряжением до 1000В зануление является основным средством защиты.

Реализация схем зануления и заземления имеет ряд отличий. Одно из основных – для заземления необходимо использовать кабели с отдельной жилой. Сечение PE-проводников может быть меньше сечения фазовых, а их изоляция всегда имеет желто-зеленый цвет.

Одно из основных преимуществ при реализации зануления – применение более дешевого кабеля. Преимущества заземления — оно работает всегда, не требует частого контроля качества соединения, достаточно раза в год.

Соединение нуля с «землёй» (зануление) в частном доме или квартире не только не обязательно, но и может быть небезопасным. Если нулевой провод отгорит или оборвется в этажном щите, то на бытовые устройства, работающие от 220 В, поступит напряжение гораздо большой величины, что приведет к выходу их из строя, к тому же на их корпусах появится опасное напряжение.

Под «землёй» здесь имеется в виду проводник, подключенный к корпусам электроприборов и заземляющим контактам розеток.

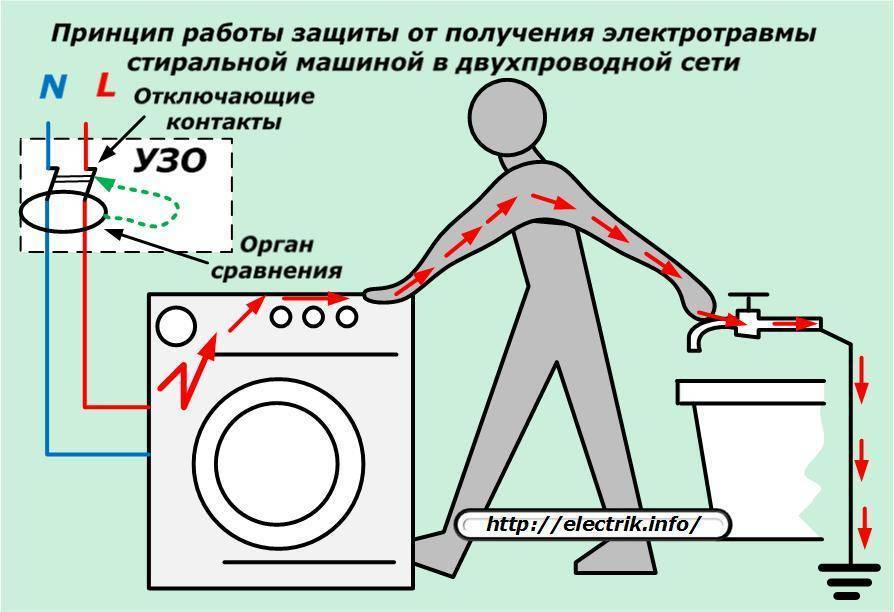

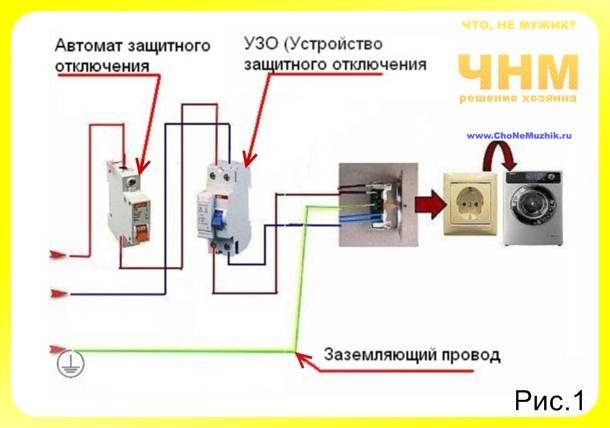

Для обеспечения наибольшей безопасности, можно рекомендовать устройство зануления и заземления одновременно. Для этого реализуется система TN-C-S — заземление и разделение нуля на вводе в дом, во вводном общедомовом электрощите ВРУ.

Классификация сетей с глухозаземлённой нейтралью

Современная система электроснабжения имеет стандартную маркировку где помимо рабочего нулевого проводника присутствует и защитный, что и даёт определение степени защищённости.

  • L — фазный проводник;
  • N — рабочий ноль;
  • РЕ — защитный нулевой проводник;
  • РЕN — рабочий и нулевой проводник выполнены одним проводом.

Существуют несколько подсистем в цепях с источником энергии, имеющим глухозаземлённую нейтраль:

  • TN-C. При данной системе нулевой и защитный проводник с подстанции организован одним проводником, возле приёмника однофазной цепи его корпус (или другие элементы, подлежащие заземлению) соединяют с данным совмещенным проводником – это называется зануление. Это устаревшая система, применялась в старых домах при СССР, сейчас для бытовых потребителей не используется, так как небезопасная. Такая система имеет существенный недостаток, так как в случае обрыва РЕN проводника на пути от питающего трансформатора до приемника электроэнергии, на зануленных корпусах оборудования появляется опасный потенциал. Используется только для защиты промышленных потребителей (об этом говорится ниже в следующем разделе).
  • TN-S. Имеет больший процент безопасности во время аварийных ситуаций. Это достигается путём разделения защитного и рабочего проводников по всей длине питающей линии, от трансформатора до распределительного электрощита (до конечного потребителя). Однако за счёт того, что приходится применять кабельную продукцию имеющую пять жил, что сильно увеличивает стоимость прокладки и бюджет на организацию электроснабжения к потребителю, применяется данная система не всегда.
  • TN-C-S. Данная система заземления является наиболее распространенной в наше время. При данной системе нулевой и защитный проводник на всей длине линии объединены в один совмещенный проводник PEN. При входе в здание данный проводник разделяется на защитный PE и нулевой N, которые дальше распределяются по потребителям (квартирам). При данной системе в случае отгорания PEN проводника до точки разделения на заземленных корпусах электроприборов появится опасный потенциал. Для предотвращения этого на всей длине линии и при входе в здание делаются повторные заземления PEN проводника и предъявляются повышенные требования к механической защите данного проводника.
  • ТТ. Данная система заземления практикуется в том случае, если линия системы TN-C-S находится в неудовлетворительном техническом состоянии и не обеспечивается достаточной безопасности предусмотренного в ней защитного заземления. Данная система заземления предусматривает монтаж индивидуального контура заземления у потребителя, при этом PEN проводник электрической сети используется только в качестве нулевого провода N.
Популярные статьи  Испытание трансформаторного масла

Что такое изолированная или неэффективно заземленная система?

Изолированная система в термодинамике: определение, особенности и примеры

В термодинамике есть несколько видов систем: изолированная и неизолированная. То, где они встречаются, когда применяются, показывает, насколько они полезными могут быть и как за ними ухаживать. В противном случае, если такие системы оказываются вредными для работы человека, – как от них избавиться.

Что это такое?

Изолированная система – это абсолютно любое скопление атомов и молекул (вещь, планета, человеческое тело), которое сохраняет в себе энергию всего вещества. Такая система полностью изолирована от внешнего мира, её ещё называют замкнутой.

Суть изолированной системы сводится к тому, что она при всём своём желании не будет делиться теплотой, не транжирит энергию, вещество у неё отнимать придётся силой. Для примера можно посмотреть на аквариум. Внутри него происходят процессы: дохнут рыбки, портится вода, разрушаются ракушки. Но с внешней средой аквариум не контактирует.

Ещё одним примером изолированной системы является утюг – энергию сам не потратит, веществами не поделится. Такое явление наблюдается у танковых двигателей, Солнечной системы – у всего, что не делится энергией с другими.

К замкнутым изолированным системам нельзя отнести автомобиль – он передвигается с определённой скорость сам! Также не относятся чайники, растения, живые организмы – они делятся с окружающим миром веществами. Живые организмы выделяют продукты обмена, растения – кислород, чайник – пар при закипании.

Интересный факт: замкнутой называют такую систему, где сумма производимых сил и работы равна нулю, а изолированной – где тела просто действуют отдельно от других систем. При этом изолированная система не всегда замкнутая, но замкнутая система обязательно будет изолированной.

Виды нейтралей в электроустановках

Использование нейтрали в электроустановках – способ сохранить целостность оборудования и обеспечить безопасность обслуживающего персонала при авариях. Предусмотрено применение следующих заземлительных систем:

  • изолированной;
  • резонансно-заземленной;
  • глухозаземленной;
  • эффективно-заземленной.

Далее – детальнее о каждом из перечисленных способов.

Изолированный заземлитель

В данном случае нейтраль отсутствует. Проводники соединяют треугольником, при отсутствии нулевого вывода. Если возникают однофазные пробои на землю, изменения энергопотребления рабочими фазами не происходит. Используют для установок с характеристиками напряжения от 6 до 35 кВ.

Резонансно-заземленная система

Нулевой провод подключают посредством трансформаторной или генераторной обмотки, с дугогасящими катушками(катушку Петерсона), представляющую собой реактор с изменяемой индуктивностью. Используемое оборудование снижает ток, предотвращая масштабные повреждения установки.

Глухозаземленная сеть

Наиболее распространенный способ, используемый для установок бытового назначения. Низковольтные контакты трансформаторных обмоток соединяют разомкнутой звездой, при заземлении нулевого провода посредством контура трансформатора или подстанции. При возникновении пробоя, создаваемый потенциал с землей включает защиту, выключающую устройство.

Эффективно-заземленная сеть

Применяют для сетей с напряжением более 110 кВ. Нейтраль выводят на землю через заземлитель одноколонкового типа (ЗОН). Это оборудование снижает значение токов, возникающих при пробое.

Использование нейтрали – один из способов, чтобы сохранить целостность оборудования и обеспечить безопасность персонала. Выбор оптимальной методики зависит от множества факторов и влияет на эффективность данной защиты в конкретной ситуации.

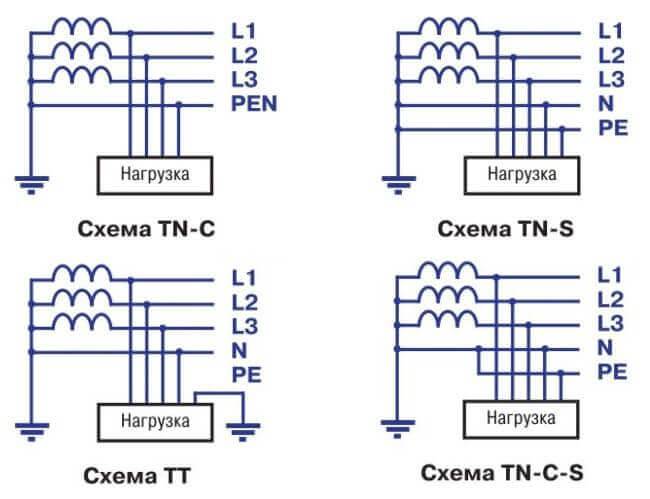

Системы с глухозаземленной нейтралью системы заземления TN

К таким системам относятся:

  • TN-C;
  • TN-S;
  • TNC-S;
  • TT.

Согласно п. 1.7.3 ПУЭ TN-система — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

TN включает в себя такие элементы, как:

  • заземлитель средней точки, которая относится к источнику питания;
  • внешние проводящие части устройства;
  • проводник нейтрального типа;
  • совмещенные проводники.

Нейтраль источника глухо заземлена, а внешние проводники установки подключены к глухозаземленной средней точке источника при помощи проводников защитного типа.

Сделать заземляющий контур можно только в электроустановках, мощность которых не превышает 1 кВ.

Система TN-C

В данной системе нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник. Они совмещены на всем протяжении системы. Полное название — Terre-Neutre-Combine.

Среди преимуществ TN-C можно выделить только легкий монтаж системы, который не требует больших усилий и денежных затрат. Для монтажа не требуется улучшение уже установленных кабельных и воздушных линий электропередачи, у которых есть всего 4 проводящих устройства.

Недостатки:

  • возрастает вероятность получения удара током;
  • возможно появление линейного напряжения на корпусе электрической установки во время обрыва электрической цепи;
  • высокая вероятность потери заземляющей цепи в случае повреждения проводящего устройства;
  • такая система защищает только от короткого замыкания.

Система TN-S

Особенность системы заключается в том, что электричество поставляется к потребителям через 5 проводников в трехфазной сети и через 3 проводника в однофазной сети.

Всего от сети отходит 5 проводящих источников, 3 из которых выполняют функцию силовой фазы, а оставшиеся 2 — это нейтральные проводники, подсоединенные к нулевой точке.

Конструкция:

  1. PN — нейтральный механизм, который задействован в схеме электрического оборудования.
  2. PE — глухозаземленный проводник, выполняющий защитную функцию.

Преимущества:

  • легкость монтажа;
  • низкая стоимость покупки и содержания системы;
  • высокая степень электробезопасности;
  • не требуется создание контура;
  • возможность использовать систему в качестве устройства от защиты утечки тока.

Система TN-C-S

TN-C-S система предполагает разделение проводника PEN на PE и N в каком-то участке цепи. Обычно разделение происходит в щитке в доме, а до этого они совмещены.

Достоинства:

  • простое устройство защитного механизма от попадания молний;
  • наличие защиты от короткого замыкания.

Минусы использования:

  • слабый уровень защиты от сгорания нулевого проводника;
  • возможность появления фазного напряжения;
  • высокая стоимость монтажа и содержания;
  • напряжение не может быть отключено автоматикой;
  • отсутствует защита от тока на открытом воздухе.

Система TT

TT разработана для обеспечения высокого уровня безопасности. Устанавливается на электростанциях с низким уровнем технического состояния, например, где используются оголенные провода, электроустановки, которые расположены на открытом воздухе или закреплены на опорах.

TT монтируется по схеме четырех проводников:

  • 3 фазы, подающие напряжение, смещаются под углом 120° между собой;
  • 1 общий ноль выполняет совмещенные функции рабочего и защитного проводника.

Преимущества TT:

  • высокий уровень устойчивости к деформации провода, ведущего к потребителю;
  • защита от КЗ;
  • возможность использования на электроустановках высокого напряжения.

Недостатки:

  • сложное устройство защиты от молний;
  • невозможность отследить фазы короткого замыкания электрической цепи.
Популярные статьи  Постоянно подключенное электрооборудование: что это такое, определение, примеры

Зачем заземлять нейтраль

Подключение общей точки выходных обмоток силовых трансформаторов с физической землей осуществляется с тремя целями:

  1. Для обеспечения безопасности людей, обслуживающих электроустановки, и их самих.
  2. Для поддержания качества подаваемой электроэнергии в пределах отраслевых норм.
  3. Получения напряжения бытового номинала 220 вольт.

Обеспечение безопасности людей

В нашей стране все электрические сети напряжением 0,4 кВ делаются четырехпроводными и с глухозаземленной нейтралью, причем дублирование соединения нейтрального проводника (он тянется от общей точки соединения трех обмоток трансформатора силовой подстанции) с физической землей, осуществляется на каждой третьей опоре. Это делается с той целью, чтобы сопротивление заземления всегда было не более единиц Ом.

При надежном соединении нейтрали с землей случайное прикосновение к одной фазе не приведет к поражению электрическим током человека, если на нем обувь с подошвой, имеющей диэлектрические свойства. По той причине, что общее сопротивление линии рука – нога равно не менее 1 кОм, а это в десятки раз больше, чем у проводника, соединяющегося с заземлителем. Ток через человека просто не пойдет.

Если нейтральный проводник заземлен, то однофазное замыкание на физическую землю сопровождается лавинообразным ростом силы тока, что сопровождается возникновением электрической дуги и выделением большого количества тепла, в результате чего аварийный проводник плавится и его контакт с землей прекращается.

Чтобы ускорить процесс отключения, в линии устанавливаются автоматические электромагнитные выключатели, которые обесточивают ее при возникновении сверхтоков (КЗ). Это снижает время действия электрического тока на людей или электроустановки. Что дает шанс на то, что первые останутся живы и относительно невредимы, а вторые – работоспособными.

Поддержание качества подаваемой электроэнергии

В общем для трех обмоток трансформатора проводнике сила тока равна нулю и нет напряжения электрического поля. Это является результатом сложения трех векторов сил тока, угол (фазный сдвиг) между которыми равен 1200. Но так происходит только в том случае, если все три фазы симметричны друг другу по электрическим параметрам. В реальности они могут отличаться, что приведет к тому, что в нейтрали возникнет ток, а потребителю будет подано, например, не 380, а 320 или 450 вольт. Заземление нейтрали в трехфазной сети принудительно выравнивает фазы, благодаря тому, что паразитный ток стекает на землю.

Это особенно актуально в том случае, если электроэнергия подается для питания однофазных потребителей. Оно осуществляется прокладыванием трехфазной линии с общей нейтралью (четыре провода) и подключением групп потребителей к разным фазам. Поскольку уровень энергопотребления в квартирах существенно отличается – в одной, например, включен только телевизор, а в другой еще и стиральная машина, перекос фаз может достигать критического уровня.

Если соединение с заземлителем недостаточно надежно и имеет большое сопротивление, нейтральный провод, который обычно делают меньшего сечения, чем фазный, может отгореть. Это приводит к тому, что у кого-то напряжение на вводах будет почти 380 вольт, а у других около 110. Оба режима опасны для бытовых приборов и могут привести к электротравме людей или животных.

Бытовой номинал напряжения

Бытовое напряжение 220 вольт снимается между фазной линией и нейтралью, от линейного (между фазами) оно отличается в 1,7 раза. Для обеспечения стабильности его значения нейтраль заземляется.

Системы с изоляцией от земли

Работа высоковольтных сетей с эффективно заземленной нейтралью изоляционного типа является распространенной в различных регионах России. В этом случае нейтральная точка в трансформаторе или генераторе с трехфазной обмоткой не заземляется. Популярность подобного варианта включения нейтрали объясняется тем, что замыкание на землю фазы не является коротким, т. к. попросту отсутствует взаимосвязь с грунтом.

Особенность же заключается в том, что ВЛ в таком аварийном режиме работает без существенных поломок на протяжении нескольких часов. Среди достоинств такой схемы отмечено также наличие малых токов в точке замыкания ОЗЗ (одна фаза на землю). Объясняется такой принцип небольшой емкостью сети по отношению к грунту.

Отсутствует необходимость во включении защитных быстродействующих устройств от ОЗЗ, в результате чего снижаются затраты при эксплуатации систем. Не обойтись и без недостатков при подключении:

  1. В некоторых случаях создаются перенапряжения, имеющие дуговой эффект даже при небольших токах в месте заземления одной фазы.
  2. Существует вероятность выхода из строя высоковольтных, кабельных установок вследствие повреждения изоляционного слоя.
  3. Ведется повышенный учет напряжений (380 В). При необходимости линейная электрическая техника подвергается тщательной изоляции.
  4. Сложное нахождение и определение конкретной точки повреждения.

Вам это будет интересно Маркировка и характеристики медного многожильного кабеля ВВГ

Выбирая описанный тип подсоединения нейтральной точки, следует учитывать все его преимущества и недостатки, тщательно продумать последствия от возможных аварийных ситуаций.

Что понимается под электрической сетью с изолированной нейтралью?

Изолированная нейтраль —нейтраль трансформатора или генератора, неприсоединённая к заземляющему устройству или присоединённая к нему через большое сопротивление приборов сигнализации, измерения, защиты и других аналогичных им устройств.

Первая помощь пострадавшим от электрического тока?

Первая помощь – это комплекс мер, направленных на восстановление или сохранение жизни и здоровья пострадавшего, осуществляемых немедицинскими работниками.

1. Освободить от действия электрического тока.

2. Вызвать скорую помощь.

3. Определить состояние пострадавшего в течение 15-20 сек. для чего уложить на спину, определить наличие дыхания, пульса, сознания, проверить зрачки.

4. Выполнить необходимые мероприятия в порядке срочности (восстановить прохо­димость дыхательных путей, провести реанимационный цикл + ИВЛ (искусственная вентиляция легких));

5.Поддержать основные жизненные функции пострадавшего до прибытия медицинских работников.

Требования к испытанию диэлектрических перчаток, периодичность и нормы.

В процессе эксплуатации проводят электрические испытания перчаток. Перчатки погружаются в ванну с водой при температуре (25+-15) °С. Вода наливается также внутрь перчаток. Уровень воды как снаружи, так и внутри перчаток должен быть на 45-55 мм ниже их верхних краев, которые должны быть сухими.

Испытательное напряжение подается между корпусом ванны и электродом, опускаемым в воду внутрь перчатки. Возможно одновременное испытание нескольких перчаток, но при этом должна быть обеспечена возможность контроля значения тока, протекающего через каждую испытуемую перчатку. Продолжительность испытаний 1 мин., ток протекающий через перчатки не более 6 мА, периодичность 1 раз в 6 мес.

Каким цветом обозначаются шины в электроустановках постоянного тока?

При постоянном токе: положительная шина — красным цветом, отрицательная — синим,

нулевая рабочая M — голубым;

Резервная как резервируемая основная шина; если же резервная шина может заменять любую из основных шин, то она обозначается поперечными полосами цвета основных шин.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или для антикоррозийной защиты.

Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым только в местах присоединения шин; если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ № 9
  1. Допускается ли снимать и устанавливать предохранители в электрических сетях под напряжением и нагрузкой?
  2. Какой цвет установлен для нулевого рабочего проводника электрической сети?
  3. Что должен выполнять персонал перед каждым применением средств защиты?
  4. Каким образом и как долго оказывается помощь при фибрилляции сердца?
  5. Что понимается под электрической сетью с глухозаземленнойнейтралью?
  1. Допускается ли снимать и устанавливать предохранители в электрических сетях под напряжением и нагрузкой?
Популярные статьи  Освещение в квартире: нормы, нюансы, источники света, фото идеи

Снимать и устанавливать предохранители следует при снятом напряжении.

Допускается снимать и устанавливать предохранители, находящиеся под напряжением, но без нагрузки.

Под напряжением и под нагрузкой допускается заменять:

— предохранители в цепях управления, электроавтоматики, блокировки, измерения, релейной защиты, контроля и сигнализации (далее — вторичные соединения или цепи);

— предохранители трансформаторов напряжения;

— предохранители пробочного типа.

  1. Какой цвет установлен для нулевого рабочего проводника электрической сети?

Для нулевого рабочего проводника электрической сети установлен голубой цвет.

  1. Что должен выполнять персонал перед каждым применением средств защиты?

Перед каждым применением средств защиты персонал обязан проверить его исправность, отсутствие внешних повреждений и загрязнений, а также проверить по штампу срок годности.

Достоинства и недостатки изолированной нейтрали

Несомненным достоинством режима изолированной нейтрали является отсутствие необходимости быстрого отключения первого однофазного замыкания на землю. Кроме того, в местах повреждений образуется малый ток, при условии малой токовой емкости на землю.

Однако этот режим имеет ряд существенных недостатков, из-за которых его использование существенно ограничено.

Основные недостатки изолированной нейтрали:

  • Возможные дуговые перенапряжения перемежающегося характера дуги малого тока в месте однофазного замыкания на землю.
  • Повреждения могут возникнуть во многих местах по причине пробоя изоляции на других соединениях, где возникают дуговые перенапряжения. По этой причине выходят из строя сразу многие кабели, электродвигатели и другое оборудование.
  • Дуговые перенапряжения воздействуют на изоляцию в течение продолжительного времени. В результате, в ней постепенно накапливаются дефекты, что приводит к снижению срока эксплуатации.
  • Все электрооборудование необходимо изолировать на линейное напряжение относительно земли.
  • Места повреждений довольно сложно обнаружить.
  • Реальная опасность поражения людей электротоком в случае продолжительного замыкания на землю.
  • При однофазных замыканиях не всегда может быть обеспечена правильная работа релейной защиты, поскольку значение реального тока замыкания полностью связано с режимом работы сети, в частности, с количеством включенных присоединений.

Таким образом, большое количество недостатков перекрывает все достоинства данного режима заземления. Однако в определенных условиях этот метод считается достаточно эффективным и не противоречит требованиям ПУЭ.

Принцип действия сетей с глухозаземленной нейтралью

Теперь рассмотрим подробно, с какой целью заземляется нейтраль и как подобная реализация обеспечивает должный уровень электробезопасности, для этого перечислим обстоятельства, которые могут привести к поражению электротоком:

  • Непосредственное прикосновение к токоведущим элементам. В данном случае никакое заземление не поможет. Необходимо ограничивать доступ к таким участкам и быть внимательным при приближении к ним.
  • Образование зон с шаговым напряжением в результате аварий на ВЛ или других видах электрохозяйства.
  • Повреждения внутренней изоляции может привести к «пробою» на корпус электроустановки, то есть, на нем появляется опасное для жизни напряжение.
  • В результате нарушения электроизоляции токоведущих линий под напряжением могут оказаться кабельные каналы, короба и другие металлические конструкции, используемые при трассировке.

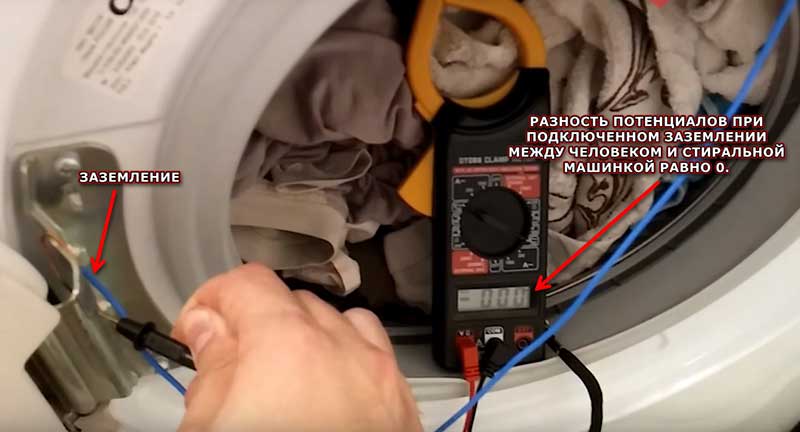

В идеале между нейтралью и землей разность потенциалов должна стремиться к нулю. Подключение к заземляющему контуру на вводе потребителя существенно способствует выполнению этого условия, в тех случаях, когда ТП находится на значительном удалении. При правильной организации заземления такая особенность может спасти человеческую жизнь, как минимум, в двух последних случаях из указанного выше списка.

Чтобы избежать пагубного воздействия электротока необходимо заземлять корпуса электроприборов, а также и других металлических частей электроустановок зданий. Это приведет к тому, что при «пробое» возникнет замыкание фазы на землю. В результате произойдет автоматическое отключение снабжения питанием электроприемников, вызванное срабатыванием устройства защиты от токов КЗ.

Даже если защита не сработает, а кто-либо прикоснется к металлическому элементу, все равно ток будет течь по заземляющему проводнику, поскольку в этой цепи будет меньшее сопротивление.

Движение тока при КЗ на корпус

Говоря о принципе работы защиты заземленной нейтрали нельзя не отметить быстрый выход в аварийный режим, когда один из фазных проводов замыкается на шину PEN. По сути, это КЗ на нейтраль, следствием которого является резкое возрастание тока, приводящее к защитному отключению энергоустановки или проблемного участка цепи.

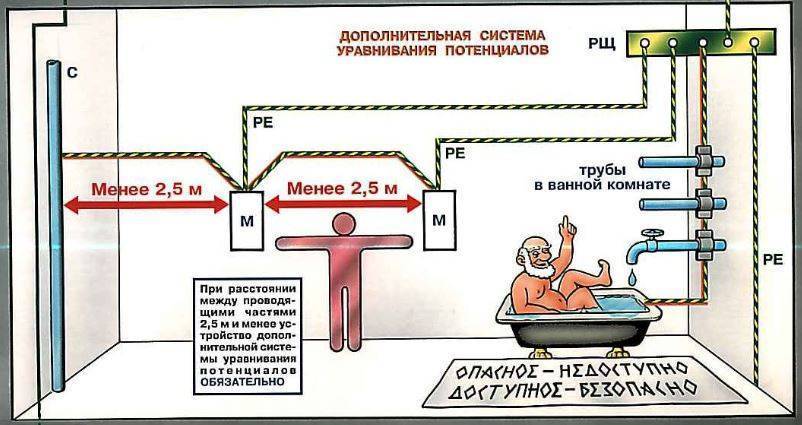

При определенных условиях можно даже организовать защиту от образования опасных зон с шаговым напряжением. Для этого на пол в потенциально опасном помещении стелют (если необходимо, то замуровывают в бетон) металлическую сеть, подключенную к общему заземляющему контуру.

Источники помех на шине Земля

Все помехи, воздействующие на кабели, датчики, исполнительные механизмы, контроллеры и металлические шкафы автоматики, в большинстве случаев протекают и по заземляющим проводникам, создавая паразитное электромагнитное поле вокруг них и падение напряжения помехи на проводниках.

Источниками и причинами помех могут быть молния, статическое электричество, электромагнитное излучение, «шумящее» оборудование, сеть питания 220 В с частотой 50 Гц, переключаемые сетевые нагрузки, трибоэлектричество, гальванические пары, термоэлектрический эффект, электролитические процессы, движение проводника в магнитном поле и др. В промышленности встречается много помех, связанных с неисправностями или применением не сертифицированной аппаратуры. В России уровень помех регулируются нормативами — ГОСТ Р 51318.14.1, ГОСТ Р 51318.14.2, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3, ГОСТ Р 51317.4.2, ГОСТ 51317.4.4, ГОСТ Р 51317.4.11, ГОСТ Р 51522, ГОСТ Р 50648. На этапе проектирования промышленного оборудования, чтобы снизить уровень помех, применяют маломощную элементную базу с минимальным быстродействием и стараются уменьшить длину проводников и экранирование.

Принцип работы глухозаземленной нейтрали

Сначала необходимо понять, что является определением понятия глухозаземленная нейтраль. Согласно ПУЭ этот способ предполагает прямое соединение нейтрали трансформатора с заземляющим элементом. В электротехнике такой способ заземления принято называть рабочим. Также необходимо помнить, что в электроустановках, рассчитанных на напряжение 220−380 вольт, сопротивление заземляющих элементов не должно превышать показатель в 4 Ом.

Принцип действия глухозаземленной нейтрали можно продемонстрировать на примере трехпроводной электроцепи, соединяющей источник энергии с жилым домом. При ее создании нейтраль просто распределяется по щитку, и к ней подключаются все заземляющие контуры потребителей. Такая цепь не предполагает наличия различных устройств, которые могут нарушить ее единство.

Если предположить, что по причине частых вибраций в холодильнике от места крепления отсоединился фазный проводник и вступил в контакт с корпусом, то такая ситуация является аварийной. Все это приводит к появлению короткого замыкания и стремительному увеличению силы тока. Однако автоматический выключатель быстро справляется с поставленной задачей и размыкает цепь. Если человек случайно дотронется до провода, то поражения током не произойдет, ведь сопротивление R0 будет меньше в сравнении с возникающим при прохождении через человеческое тело.

Плюсы и минусы способа

Глухозаземленная нейтраль имеет больше преимуществ и меньше недостатков в сравнении с изолированной. Среди преимуществ можно отметить:

  • Появляется возможность использовать оборудование с таким уровнем изоляции, который был изначально запланирован.
  • Отпадает необходимость в использовании специальных защитных схем.
  • Эффективно справляется с подавлением перенапряжения.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
