Кабель ВВГНГ: конструкция, маркировка, основные характеристики

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

Диаметр изгиба кабеля по ГОСТ

  • Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
  • Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

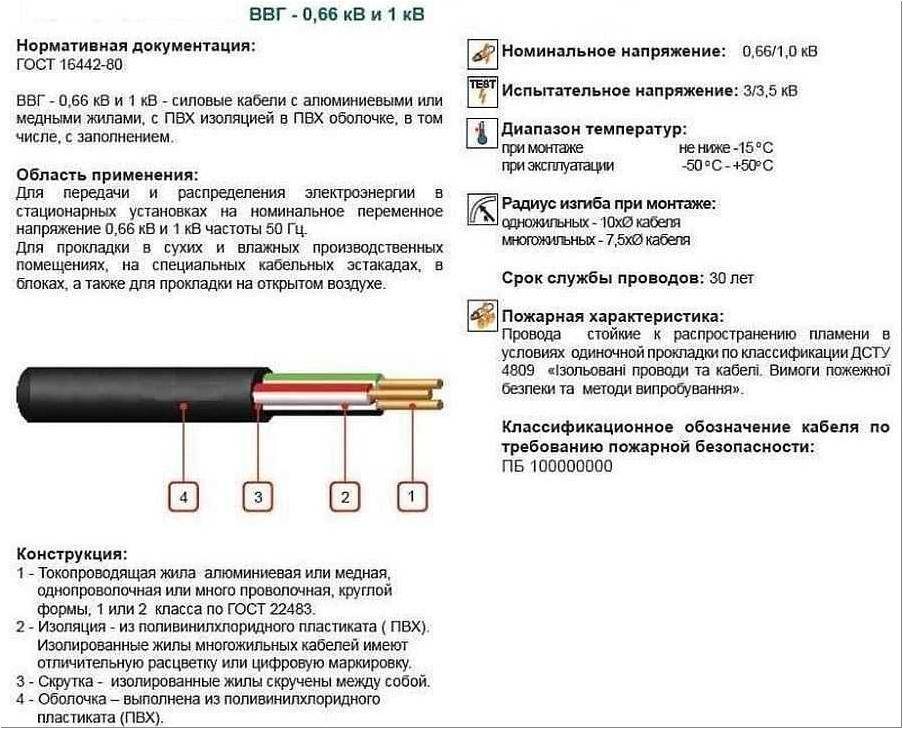

На фото характеристики кабеля ВВГ

  • В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
  • Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

Сертификат производителя кабеля ВВГ

Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.

Другие механические характеристики кабелей ВВГ

Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические

Им то мы и уделим наше внимание напоследок

Сопротивление жил кабеля ВВГ

Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

Электрическое сопротивление изоляции кабеля ВВГ

  • Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
  • Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.

Методы прокладки

Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.

Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.

Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.

Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.

Открытое положение

Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.

Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.

Скрытый вариант

Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.

Популярные статьи  Калькулятор расчета запасаемой энергии в конденсаторе

Расположение под землёй

Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.

Диаметр и вес кабеля ВВГ, ВВГ хл и ВВГ пнг по ГОСТу

Подключение теплого пола, терморегуляторов, а также большинства бытовых электроинструментов производится в электросети, у которой переменное напряжение не превышает 1 кВ. Из-за такой особенности электроэнергия по таким сетям должна подаваться и распределяться только по самым надежным, безопасным кабелям.

Сегодня наиболее востребованным по ГОСТу стал кабель из семейства ВВГ (его производные ВВГ ХЛ и ВВГ ПНГ), который производится в нескольких исполнениях. Технические характеристики, диаметр и вес такого кабеля предоставляют возможность применять его и в помещениях, и на улице, потому сфера его использования весьма широка.

Вариации кабеля ВВГ

Ассортимент современных магазинов представлен большим количеством различных кабелей, которые имеют различные вариации жил и изолирующие покрытия.

Определение характеристик кабеля производится по его маркировке, которую мы рассмотрим ниже.

Начнем с рассмотрения отличий разновидностей от базового варианта исполнения кабеля. В качестве разновидностей выберем варианты ВВГнг, ВВГнг-LS, ВВГнг-frls:

  • ВВГ обладает стандартной изоляцией из ПВХ; самозатухающихся, огнезащитных свойств нет;
  • ВВГнг содержит в своем изолирующем слое химические элементы, которые препятствуют процессу горения, – галогеновые;
  • ВВГнг-ls – разновидность с оболочкой токоведущих жил, не выделяющей дыма, газа в случае возгорания (это стало возможным благодаря применению при создании оболочки безгалогенового поливинилхлорида);
  • ВВГнг-frls – все те же свойства, что и у разновидности ВВГнг-ls + огнестойкость. Расшифровка маркировки – Fire Resistance Low Smoke: в производстве оболочки применяют безгалогеновые материалы, потому что именно безгалагеновая пластмасса способна обеспечить высококачественную изоляцию с нормированным выделением дыма.

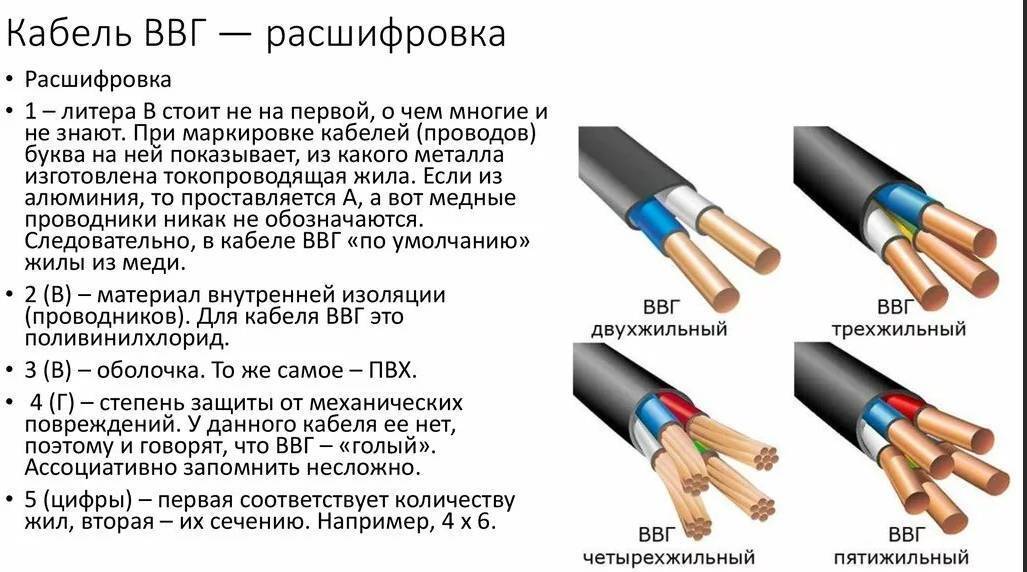

Расшифровка маркировки ВВГ по буквам

Какие данные заложены в маркировке? Рассмотрим, какие они бывают.

  1. Материал, который используется при изготовлении: А – алюминий, отсутствие буквы – медь.
  2. Материал исполнения изоляции: П – полимерная, Пв – полиэтиленовая, В – поливинилхлоридная.
  3. Наличие брони кабеля: Г – оголенный, не имеющий брони, Б – бронированный.
  4. Наружная изоляция (оболочка): В – из поливинилхлорида, Шв – из защитного шланга, Шп – из защитного шланга, выполненного из полиэтилена, П – из полимерной оболочки.
  5. Обозначения по уровню пожарной безопасности:
    • без обозначения – кабель прокладывается одиночно, горение не распространяется;
    • нг – прокладка групповая, горение не распространяется;
    • нг-ls – пониженное газо-, дымовыделение, прокладка групповая, горение не распространяется,
    • нг-hf – пониженное дымо-, газовыделение, при возгорании, тлении коррозионно-активные газообразные вещества не выделяются,
    • нг-frls – пониженное дымо-, газовыделение, прокладка групповая, горение не распространяется,
    • нг-frhf – пониженное дымо-, газовыделение, при возгорании, тлении коррозионно-активные газообразные вещества не выделяются.

Таким образом, расшифровка ВВГнг аббревиатуры звучит так: материал изоляции токопроводящих жил – поливинилхлорид (В), материал изоляции оболочки (наружной) – поливинилхлорид (В), наличие специального защитного слоя, отсутствие брони (Г).

Маркировка Материал жилы Изоляция (жила) Изоляция (оболочка) Броня Пожаробезопасность
ВВГ Медь ПВХ ПВХ нет Да — при одиночной прокладке
ВВГ нг Да
ВВГ нг-ls Да + дымо и газовыделение понижены
ВВГ нг-hf Да + нет выделения коррозийных продуктов
ВВГ нг-frls Да + огнестойкий,+дымо и газовыделение понижены
АВВГ Алюминий ПВХ ПВХ нет Да —  при одиночной прокладке
АВБШвнг Алюминий ПВХ защитный шланг из ПВХ есть Да

Различные признаки для этих кабелей

Согласно п.4.1 е)-ж) ГОСТ 31996-2012 расшифровка для этих кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS: е) по исполнению в части показателей пожарной опасности:

  • не распространяющие горение при одиночной прокладке (без обозначения);
  • не распространяющие горение при групповой прокладке (нг): по категории A — нг(A),
  • не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);

ж) по форме поперечного сечения кабеля:

  • круглые (без обозначения);
  • плоские (П).

В соответствии с п.6.3.2 кабели исполнений «нг», «нг-LS» не должны распространять горение при групповой прокладке. Категорию испытания A устанавливают в технических условиях на кабели конкретных марок.

Согласно п.6.3.3 кабели исполнений «нг-LS» должны обладать низким дымо- и газовыделением при горении и тлении.

Итоговая расшифровка

ВВГ — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.

ВВГнг(А) — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A.

ВВГнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A с пониженным дымо- и газовыделением.

ВВГ-Пнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории A, плоский

Отличия в области применения кабелей по пожарной опасности

Область применения кабелей по пожарной опасности приведена в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».

Данный ГОСТ 31565 распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения. ГОСТ 31565 не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода.

Выделим основные отличия в применении кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS по ГОСТ 31565.

Согласно таблице 2 раздела 6 «Преимущественные области применения кабельных изделий с учетом их типа исполнения»:

Тип исполнения кабельного изделия Класс пожарной опасности Преимущественная область применения
Без обозначения О1.8.2.5.4 Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
нг(А) П1б.8.2.5.4 Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
нг(А)-LS П1б.8.2.2.2 Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
Популярные статьи  Законно ли требование о переносе автоматов с террасы в дом?

Краткая расшифровка маркировки кабелей ВВГ в видеоролике:

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

Требования к кабелям по ПУЭ

Кабели ВВГ 3х1,5 и 3х2,5 требования к жилам по ГОСТу и ТУ

Сфера применения

Силовой кабель ВВГ любого сечения предназначен для использования в электрических сетях напряжением 660 и 1000 В с частотой 50 Гц. Основное назначение подобных кабельных линий – питание мощных потребителей электроэнергии на предприятиях и промышленных объектах, однако они также могут с успехом использоваться при монтаже домашней электропроводки (например, ВВГ 2Х4 и ВВГ 3Х2,5).

Изоляция этих изделий не позволяет их прокладку в местах с агрессивным воздействием внешней среды. К таким вариантам прокладки относятся:

  1. В земле без использования специальных коробов.
  2. В водоемах. Хотя характеристики изоляции таких проводов позволяют прокладку их в местах с повышенной влажностью, все же для использования в воде они не предназначены.
  3. Под слоем штукатурки. Поскольку внешняя изоляция силовых кабелей ВВГ выполнена из ПВХ пластиката и не имеет дополнительного защитного слоя, то при необходимости их прокладки под штукатуркой лучше использовать марку ВВГ-нг.

Несмотря на все положительные качества изоляции ПВХ, ее существенным недостатком является слабая морозоустойчивость. Поэтому работы по прокладке таких линий не могут проводиться при температурах ниже –15 С0  .

Конструкция

Кабель ВВГнг может иметь от 1 до 5 медных проводников различного сечения, при этом проводники могут быть как одножильные, так и многожильные крученые (многожильные, как правило, большого сечения — от 4 мм). Форма проводника независимо от количества жил — круглая либо секторная (приближенная к форме треугольника или трапеции). Госстандартом допустим любой из этих вариантов.

Каждый проводник заключен в индивидуальную поливинилхлоридную оболочку. Внешний слой — толстая и довольно прочная изоляция из того же поливинилхлорида. При этом форма кабеля в разрезе бывает круглой или овальной — если проводники внутри «выстроены» в одну линию.

Цветовая маркировка стандартная: желто—зеленый провод — земля, синий — нейтраль, остальные цвета — фаза. В некоторых кабелях нейтральный провод также может иметь уменьшенное сечение. Допустимо нанесение цветовой маркировки одной тонкой линией соответствующего цвета вдоль всего проводника.

Цвет внешней оболочки, как правило, черный (отличительный признак всех ВВГ-кабелей).

Вес кабеля типа ВВГнг ls напрямую зависит от суммарного сечения всех жил. Минимальная масса 1 км составляет 39 кг — одножильный круглый провод сечением 1.5 мм. Для сравнения — вес ВВГнг провода такого же сечения, но на 2 жилы будет составлять уже 72 кг (1 км). Вариация провода с секторными жилами имеет большую массу.

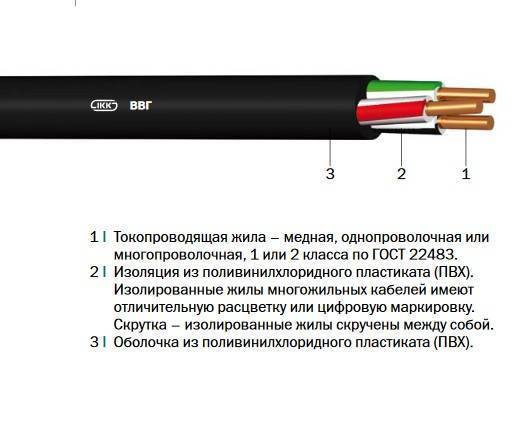

Конструкция кабелей

ВВГ состоит из стандартных токопроводящих жил с круглым сечением, покрытых изоляционным слоем из ПВХ и уложенных в защитную оболочку из поливинилхлорида. Этот хороший материал не разрушается под действием ультрафиолета и имеет высокую сопротивляемость горению.

Конструкция ППГнг(A)-HF выглядит значительно сложнее и включает в себя:

  • однопроволочные или многопроволочные токопроводящие жилы 1 или 2 класса (определяется по ГОСТу);
  • индивидуальный изоляционный слой из ПВХ для каждой жилы;
  • внутренняя оболочка из ПВХ для защиты кабеля;
  • внешняя ПВХ-изоляция.

Разница между проводами заметна на рисунке выше.

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

  • моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
  • изоляция из ПВХ, не поддерживающего горение;
  • скрутка из двух-пяти жил;
  • заполнение в виде негорючего поливинилхлоридного пластиката;
  • ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
  • двухжильные кабели выпускаются с проводниками одинакового сечения;
  • если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

  • эксплуатационный срок – до 30 лет;
  • максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
  • максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
  • максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Популярные статьи  Автоматические терморегуляторы для радиаторов данфосс, овентроп

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм Сопротивление одной жилы, Ом/км
1,5 12,1
2,5 7,41
4 4,61
6 3,08
10 1,83
16 1,15
25 0,77
35 0,524
50 0,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм Длительно допустимый ток, А
одна жила две жилы три жилы
1,5 24 21 19
2,5 33 28 26
4 44 37 34
6 56 49 45
10 76 66 61
16 101 87 81
25 134 115 107
35 208 177 165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Характеристики кабелей ВВГ

Описание таких изделий целесообразно начать с расшифровки их аббревиатуры. Рассмотрим ее на примере кабеля ВВГ 2х4. Расшифровка кабеля ВВГ:

  • первая буква «В» соответствует ПВХ изоляции кабельных жил,
  • вторая «В» — ПВХ изоляции оболочки,
  • буква «Г» означает отсутствие защитных покровов,
  • а цифры 2х4 – соответственно количество жил и их сечение.

Продолжим знакомиться с техническими характеристиками кабеля ВВГ, он имеет несколько (от одной до 5) отдельных медных жил, которые покрыты изоляцией. Если количество таких жил больше 2, то все они могут иметь одинаковый диаметр либо одна из жил, предназначенная для нулевого или заземляющего проводов, может иметь несколько меньшее сечение.

В качестве материала изоляции при изготовлении кабелей ВВГ применяют поливинилхлоридный пластикат или, сокращенно, ПВХ. Этот материал представляет собой разновидность пластмассы, которая отличается высокими диэлектрическими свойствами, устойчивостью к воздействиям агрессивных химических веществ и низкой горючестью. Существуют модели кабелей, изоляция которых изготовлена из ПВХ пластиката, обладающего улучшенными свойствами:

  • Пониженной горючестью (ВВГнг).
  • Пониженным дымо- и газовыделением.

Жилы могут выпускаться в цельном (однопроволочном) и в многопроволочном варианте. Кроме того, различают кабели ВВГ с круглыми и секторными (сегментными) сечениями медных жил.

Сечение каждой отдельной жилы зависит от их назначения и мощности питаемых потребителей. Линейка кабелей ВВГ предусматривает модели, сечение жил которых варьируется от 1,5 до 240 мм2. В зависимости от диаметра и количества жил варьируется и вес кабеля ВВГ.

В зависимости от функционального предназначения, необходимого сечения и места прокладки, могут быть использованы кабели ВВГ различного диаметра, выполненные в разных вариантах: плоские, негорючие и т. д.

Существуют такие варианты их маркировки:

  1. ВВГ. Универсальный вариант.
  2. АВВГ. С алюминиевыми жилами.
  3. ВВГнг. Негорючий.
  4. ВВГ-П и ВВГнг-П. Плоский и, соответственно, негорючий плоский.
  5. ВВГз. Заполненный. Имеется в виду, что между изолированными жилами находится дополнительный диэлектрический наполнитель.

При прокладке любой кабельной линии возникает необходимость в изгибах и поворотах токоведущих проводов. Для того чтобы обеспечить максимальную надежность и долговечность такой электрической сети, необходимо придерживаться четко определенных требований к максимальному радиусу изгиба ее проводников. Для марки ВВГ этот параметр составляет от 7,5 до 15 его диаметров.

Кабель ВВГ

Прежде, чем разбирать отличия ВВГнг и ВВГнгLS, стоит разобраться с самым стандартным кабелем.

ВВГ – это силовой кабель, имеющий оболочку из ПВХ, изоляцию и медные жилы. Среди специалистов аббревиатура расшифровывается как «винил-винил-голый-негорючий». Конкретно буквы означают следующие характеристики:

  • Первая «В» описывает, какой материал применяется в изоляции. Это ПВХ или поливинилхлорид.
  • Вторая «В» «отвечает» за материал оболочки. Это негорючий ПВХ, он не боится возгораний и не проводит огонь, а потому его можно использовать при групповой прокладке кабелей.
  • «Г» – защитная оболочка отсутствует. Кабель не защищен от внешних механических повреждений.

Если перед аббревиатурой есть буква «А», это означает, что токопроводящие жилы сделаны из алюминия. Если «А» отсутствует, были использованы медные жилы.

Технические характеристики кабеля ВВГ следующие:

  • Номинальное переменное напряжение составляет 0,66/1 кВ.
  • Размер сечения колеблется от 1,5 до 240 кв. мм.
  • Количество жил от 1 до 5.
  • Срок службы составляет 30 лет, гарантийный срок – 5 лет.
  • Показатель огнестойкости не менее 3 часов.
  • ВВГ и его варианты (ВВГнг, ВВГ-пнг и другие) выдерживают температуру от -50 до +50 градусов. Но в некоторых случаях они выдерживают и большую температуру: например, в режиме краткосрочной перегрузки кабель справится с нагревом до +90 градусов, при коротком замыкании – до +160.
  • Минимально допустимая температуры при прокладке составляет -15 градусов.
  • При температуре выше +35 градусов устойчивость к воздействию повышенной влажности составляет 98%.

Кабель ВВГ широко применяется в сухих, влажных местах и на открытом воздухе. Его используют в жилых и промышленных помещениях, электростанциях, коллекторах, туннелях, каналах. Не рекомендуется использовать кабель в земле, хотя это допустимо, если нет высоких механических нагрузок, а уровень коррозийной активности невысок.

Методы контроля

Покупатель может применить следующие технологии для дополнительной проверки:

  • уточнить количество жил (проволок), отсутствие видимых дефектов, цветовую маркировку, соответствие параметров данным по сопроводительной документации;
  • с применением измерительных инструментов проверить геометрию отдельных функциональных компонентов кабеля;
  • с помощью омметра выяснить действительное электрическое сопротивление проводника.

Специальные методики используют для проверки изоляционных свойств, сохранения целостности защитных оболочек при навивке в условиях пониженной температуры.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
