Обозначения на схемах

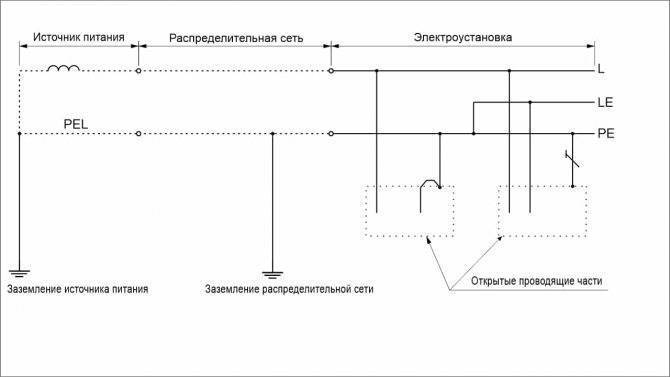

На электрических схемах заземляющее устройство обозначается так:

Защитный проводник (PE): что это такое, обозначение, сечение, требования

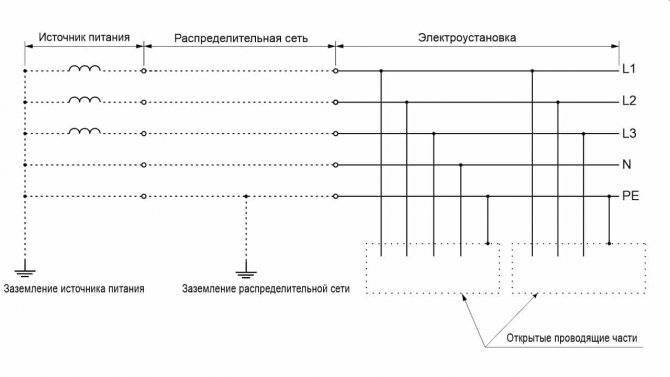

В настоящее время существует пять способов соединения электрооборудования с заземляющим устройством. Каждая из таких систем имеет собственное обозначение. Все они показаны далее на изображении:

Защитный проводник (PE): что это такое, обозначение, сечение, требования

Проводник PE на изображении выше обозначен желчным цветом. При этом в системе:

  • TN-C проводник PE выполняет роль рабочего проводника;
  • TN-S проводник PE сделан отдельно от рабочего по всей своей длине;
  • TN-C-S проводник PE, начиная от электрогенератора или трансформатора, частично до определенного места выполняет роль рабочего.

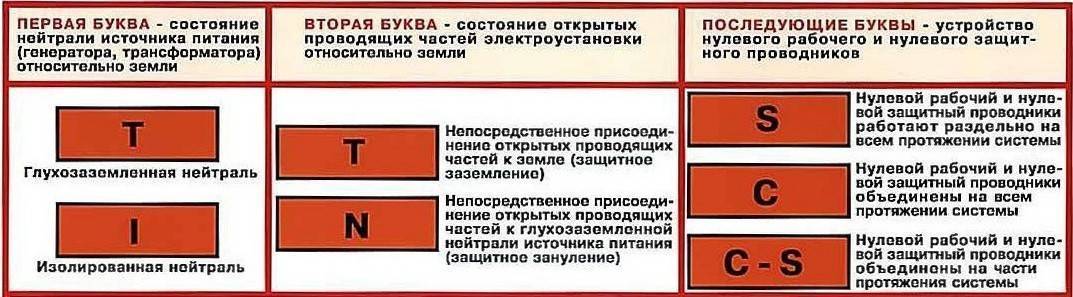

Смысловую нагрузку в обозначениях систем заземления несут буквы. Первые из них – T и N – обозначают:

  • T – оборудование заземлено независимо от разновидности нейтрали.
  • N – глухо заземленная нейтраль и оборудование соединены.
  • Последующие буквы обозначают:
  • S – рабочий и защитный проводники отделены друг от друга как два отдельных провода.
  • С – рабочий и защитный проводники совмещены в одном проводе.

С начала прошлого века широко применялась система TN-C. Заземление делалось на стороне генератора или трансформатора, питающего сеть. Но если рабочий, а соответственно, он же и защитный, РЕ провод по какой-либо причине отсоединялся или разделялся, для персонала удар током становился реальностью. Более дорогая система TN-S с отдельным РЕ проводником лишена этого недостатка. При этом становится возможным использование коммутаторов, основанных на дифференциальной защите контроля токов рабочего и РЕ провода. Это обеспечивает электросети наивысший уровень безопасности.

Вариант TN-C-S как бы промежуточный между двумя рассмотренными выше системами. До присоединения к шинам в здании провод РЕ выполняет роль рабочего проводника. Но дальше по всем помещениям прокладываются два провода – РЕ защитный и N рабочий. Однако по надежности этот вариант лишь немногим лучше TN-C. Если отгорит или повредится провод РЕ (он же рабочий, или РЕN) между зданием и питающим трансформатором (генератором) на стороне потребителей в здании на проводах РЕ появится фазное напряжение. Это наглядно показано далее:

Защитный проводник (PE): что это такое, обозначение, сечение, требования

Для предотвращения таких аварийных ситуаций провод между источником питания и зданием необходимо дополнительно механически усилить или применить дополнительные заземления, которые при обрыве заменят установленные на подстанции. При этом эти заземления должны размещаться друг от друга не далее ста – двухсот метров, в зависимости от частоты грозовых часов, наблюдаемых в данной местности за год. Если их число менее сорока – выбирается большее расстояние, свыше – меньшее.

Применение

О применении защитных проводников, наиболее ёмко, на мой взгляд, написал Харечко Ю.В. в своей книге :

Далее приводятся конкретные примеры использования защитных проводников в различных системах.

В системах TN-S переменного и постоянного тока, как, например, показано на рисунках 1А и 1Б соответственно, защитные проводники «начинаются» от заземленных токоведущих частей источников питания.

Защитный проводник (PE): что это такое, обозначение, сечение, требования
Рис. 1А. Система TN-S трехфазная четырехпроводная с разделенными нейтральным проводником и защитным проводником во всей системе (на основе рисунка 31А1 из ГОСТ 30331.1-2013)

Защитный проводник (PE): что это такое, обозначение, сечение, требования
Рис. 1Б. Система TN-S постоянного тока трехпроводная (на основе рисунка 31H из ГОСТ 30331.1-2013)

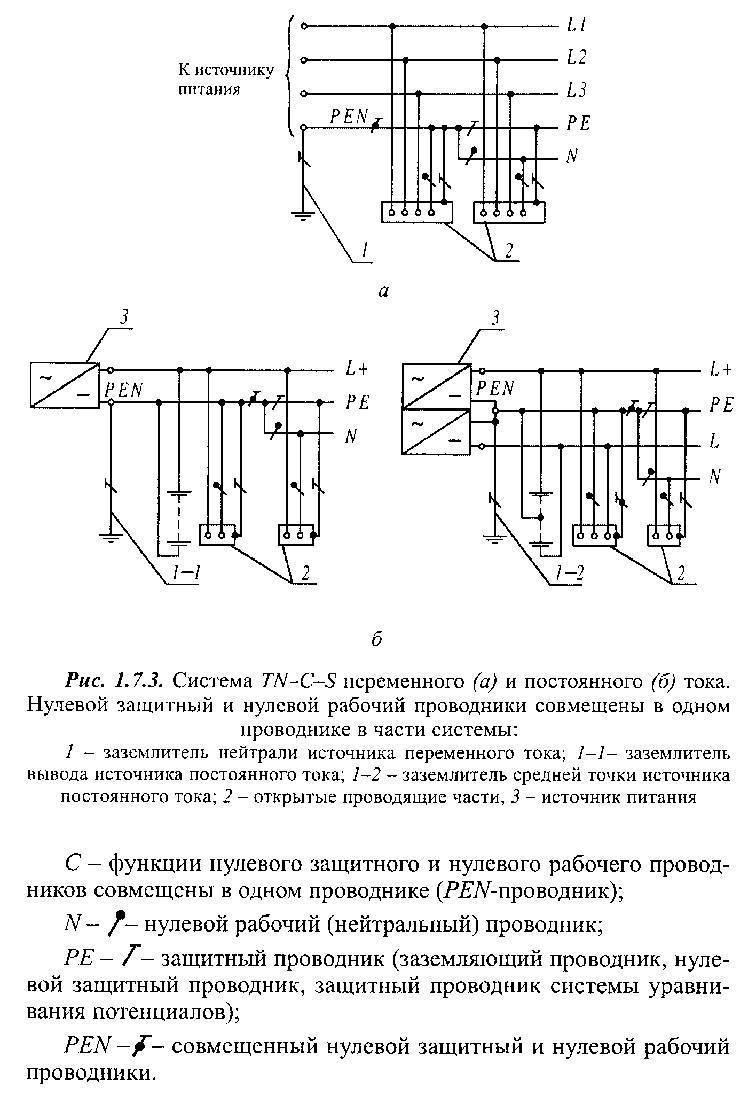

В системах TN-C-S переменного тока, как, например, показано на рисунке 2А защитные проводники «начинаются» от точек разделения РЕN-проводников на защитные и нейтральные проводники. В системах TN-C-S переменного тока защитные проводники могут также «начинаться» от точек разделения РЕL-проводников на защитные и фазные проводники (см. рисунок 2Б.

В системах TN-C-S постоянного тока, как показано на рисунке 2В, защитные проводники «начинаются» от точек разделения РЕL-проводника на защитный и полюсный проводники и РЕM-проводника на защитный и средний проводники.

Защитный проводник (PE): что это такое, обозначение, сечение, требования
Рис. 2А. Система TN-C-S трехфазная четырехпроводная, в которой PEN-проводник разделен на защитный проводник PE и нейтральный проводник N где-то в электроустановке (на основе рисунка 31B1 из ГОСТ 30331.1-2013)

Защитный проводник (PE): что это такое, обозначение, сечение, требования
Рис. 2Б. Система TN-C-S однофазная двухпроводная с разделением PEL-проводника на заземленный линейный проводник и защитный проводник для части электроустановки (на основе рисунка 2 из книги Харечко Ю.В.)

Защитный проводник (PE): что это такое, обозначение, сечение, требования

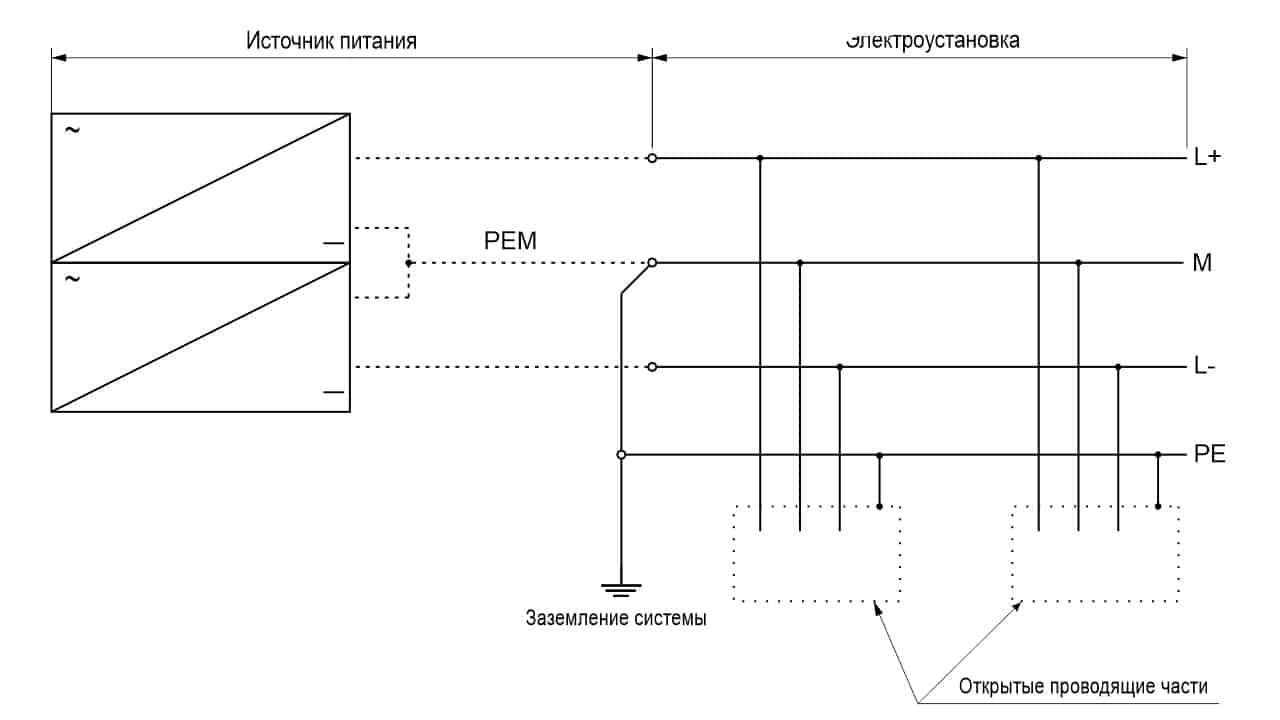

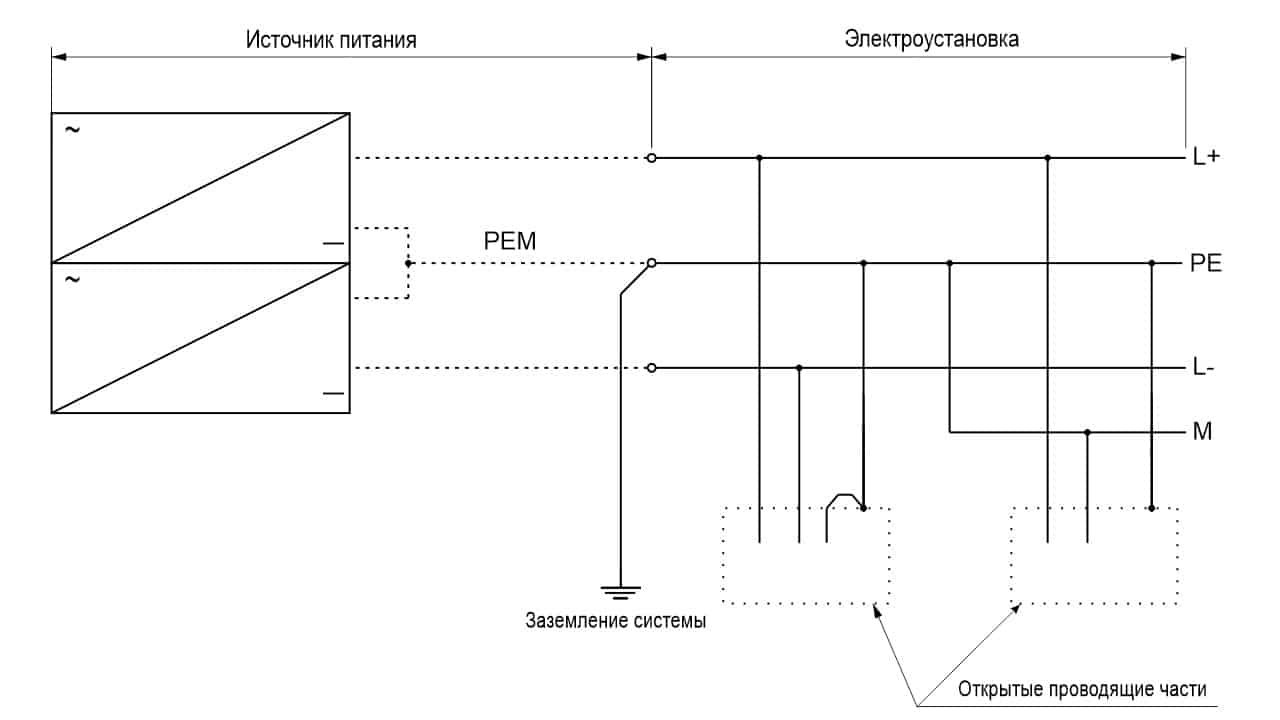

Рис. 2В. Система TN-C-S постоянного тока трехпроводная (на основе рисунка 31K из ГОСТ 30331.1-2013)

В системах TT (рисунки 3А и 3Б) и IT переменного и постоянного тока (рисунок 4) защитные проводники «начинаются» от заземляющих устройств низковольтных электроустановок.

Популярные статьи  Совмещенный защитный заземляющий и нейтральный проводник (PEN-проводник, PEN)

Защитный проводник (PE): что это такое, обозначение, сечение, требования
Рис. 3А. Система TT трехфазная четырехпроводная с заземленным защитным проводником и нейтральным проводником во всей системе (на основе рисунка 31F1 из ГОСТ 30331.1-2013)

Защитный проводник (PE): что это такое, обозначение, сечение, требования
Рис. 3Б. Система TT постоянного тока трехпроводная (на основе рисунка 31L из ГОСТ 30331.1-2013)

Защитный проводник (PE): что это такое, обозначение, сечение, требования
Рис. 4. Система IT постоянного тока трехпроводная (на основе рисунка 31M из ГОСТ 30331.1-2013)

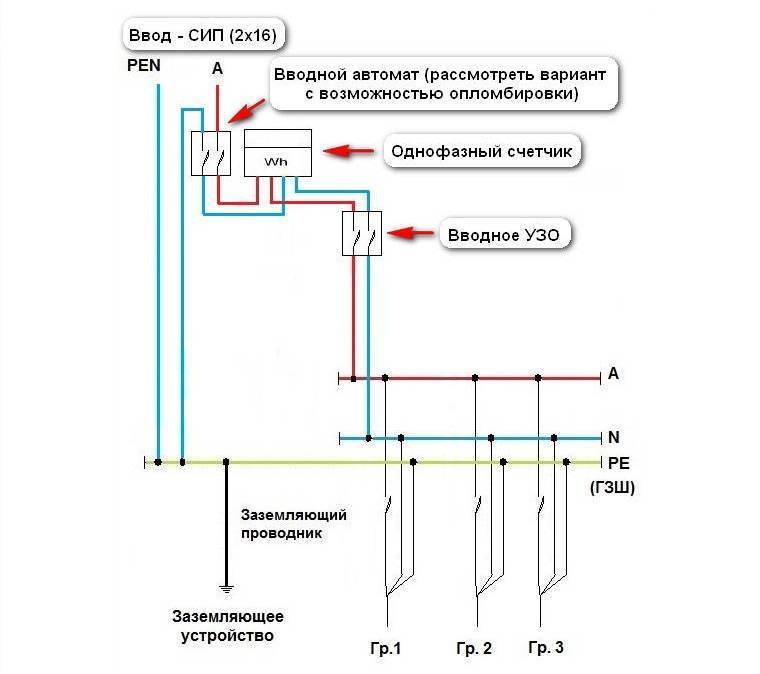

Зачем разделять PEN проводник, если между PE и N шинами ставится перемычка – «физика» процесса

Прямого ответа на этот вопрос в ПУЭ и ГОСТах не дается – есть только рекомендации «как это сделать», а «почему» – не рассматривается, скорее всего, исходя из того предположения что и так должно быть ясно. Поэтому все последующие объяснения надо воспринимать как мнение автора, подкрепленное принципами подключения электропроводки и требованиями ПУЭ.

Главные моменты здесь следующие:

  1. В любой схеме, где иллюстрируется разделение PEN проводника на PE и N, заземление всегда ставится первым и уже от него идет перемычка к рабочему нолю. Это основное требование, от которого надо отталкиваться при разделении PEN проводника – наоборот не делается никогда и ни при каких условиях.
  2. Даже отдельно сделанное заземление наиболее эффективно при подключение через автомат УЗО. В противном случае даже если напряжение с корпусом электроприбора Будет уходить в землю всё равно остается риск поражения человека током хотя и значительно меньший.
  3. Любой провод обладает неким электрическим сопротивлением, соответственно, чем длиннее провод, тем выше его сопротивление электрическому току.

Чтобы понять саму «физику процесса» надо рассмотреть как ведут себя различные схемы подключения при возникновении нештатной ситуации.

Если нет перемычки и автомата УЗО, ноль и заземление не связаны

Фаза попадает на корпус прибора от него уходит на шину заземления из него уходит в землю по которой идет на трансформаторная подстанцию.

Если взять среднее значение сопротивления заземляющего устройства в 20 Ом, ток короткого замыкания не будет достаточно большим для отключения вводного автомата. Соответственно, электрическая цепь будет работать до тех пор, пока не перегорит повреждённый участок (в любом случае в этом месте будет повышенная температура и провод рано или поздно испортится), или же повреждение не разовьется в полноценное короткое замыкание между фазой и нулем.

В лучшем случае здесь человека может ощутимо «пощекотать» током или устройство может испортиться. В худшем, прибор может воспламениться и спровоцировать пожар.

Если есть перемычка между нолем и заземлением, нет автомата УЗО

В таком случае схема работает примерно так же как если бы просто в дом завести PEN проводник, с той лишь разницей, что человек будет более защищен благодаря заземлению

Это будет происходить как раз из-за длины провода – так как в любом случае ВРУ находится на некотором удалении от квартиры или дома, во внимание надо принимать сопротивление провода

При замыкании фазы на корпус прибора, ток утечки пойдет на шину заземления, где у него будет только два выхода: часть его уйдет в землю, а другая вернется по нулевому проводу, спровоцировав отключение вводного квартирного автомата.

То есть, в данном случае перемычка нужна для того чтобы сработал защитный автоматический выключатель.

Если есть перемычки между PE и N, установлен УЗО

Так как у нулевого и заземляющего провода есть определенное сопротивление электрическому току, понятно, что в этом случае УЗО будет срабатывать в штатном режиме. Если появляется замыкание на корпус прибора, ток утечки, в первую очередь, идет по проводу к самому УЗО, а дальше уже уходит на ВРУ жилого дома. Здесь он опять же частично уходит в землю и частично через перемычку возвращаются назад провоцируя выключения вводного автомата, но до этого, скорее всего, дело не дойдет, так как УЗО сработает раньше.

Понятно, что в этом случае перемычка не играет особой роли и является больше лишней перестраховкой на тот почти невероятный случай, если не сработает защитный автомат УЗО.

Если нет перемычки между PE и N, установлен УЗО

Такая схема будет отрабатывать точно так же, как если бы перемычка между заземлением и рабочим нулем присутствовала. Единственное исключение в ней это отсутствие страховки на тот случай, если вдруг УЗО выйдет из строя. Тогда схема будет отрабатывать по первому варианту – вводной автомат может не сработать до тех пор, пока замыкания на корпус прибора не превратится в короткое замыкание между фазой и нулем.

На самом деле, такой вариант событий практически невозможен, потому что по факту такое подключение это уже схема заземления TN-S или даже TT, в которых предусмотрена двухфакторная защита – без нее такое подключение не примет энергонадзор.

Защитные проводники (PE-проводники)

1.7.121. В качестве PE-проводников в электроустановках напряжением до 1 кВ могут использоваться: ¶

1) специально предусмотренные проводники: ¶

  • жилы многожильных кабелей;
  • изолированные или неизолированные провода в общей оболочке с фазными проводами;
  • стационарно проложенные изолированные или неизолированные проводники;

2) открытые проводящие части электроустановок: ¶

  • алюминиевые оболочки кабелей;
  • стальные трубы электропроводок;
  • металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления.

Металлические короба и лотки электропроводок можно использовать в качестве защитных проводников при условии, что конструкцией коробов и лотков предусмотрено такое использование, о чем имеется указание в документации изготовителя, а их расположение исключает возможность механического повреждения; ¶

3) некоторые сторонние проводящие части: ¶

  • металлические строительные конструкции зданий и сооружений (фермы, колонны и т.п.);
  • арматура железобетонных строительных конструкций зданий при условии выполнения требований 1.7.122;
  • металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).

1.7.122. Использование открытых и сторонних проводящих частей в качестве PE-проводников допускается, если они отвечают требованиям настоящей главы к проводимости и непрерывности электрической цепи. ¶

Популярные статьи  Контактная точечная сварка своими руками

Сторонние проводящие части могут быть использованы в качестве PE-проводников, если они, кроме того, одновременно отвечают следующим требованиям: ¶

1) непрерывность электрической цепи обеспечивается либо их конструкцией, либо соответствующими соединениями, защищенными от механических, химических и других повреждений; ¶

2) их демонтаж невозможен, если не предусмотрены меры по сохранению непрерывности цепи и ее проводимости. ¶

1.7.123. Не допускается использовать в качестве PE-проводников: ¶

  • металлические оболочки изоляционных трубок и трубчатых проводов, несущие тросы при тросовой электропроводке, металлорукава, а также свинцовые оболочки проводов и кабелей;
  • трубопроводы газоснабжения и другие трубопроводы горючих и взрывоопасных веществ и смесей, трубы канализации и центрального отопления;
  • водопроводные трубы при наличии в них изолирующих вставок.

1.7.124. Нулевые защитные проводники цепей не допускается использовать в качестве нулевых защитных проводников электрооборудования, питающегося по другим цепям, а также использовать открытые проводящие части электрооборудования в качестве нулевых защитных проводников для другого электрооборудования, за исключением оболочек и опорных конструкций шинопроводов и комплектных устройств заводского изготовления, обеспечивающих возможность подключения к ним защитных проводников в нужном месте. ¶

1.7.125. Использование специально предусмотренных защитных проводников для иных целей не допускается. ¶

1.7.126. Наименьшие площади поперечного сечения защитных проводников должны соответствовать табл.1.7.5. ¶

Таблица 1.7.5. Наименьшие сечения защитных проводников. ¶

Сечение фазных проводников, мм 2

Наименьшее сечение защитных проводников, мм 2

S16

16 35

Площади сечений приведены для случая, когда защитные проводники изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным. ¶

Допускается, при необходимости, принимать сечение защитного проводника менее требуемых, если оно рассчитано по формуле (только для времени отключения 5 с): ¶

где S — площадь поперечного сечения защитного проводника, мм 2 ¶

I — ток короткого замыкания, обеспечивающий время отключения поврежденной цепи защитным аппаратом в соответствии с табл.1.7.1 и 1.7.2 или за время не более 5 с в соответствии с 1.7.79, А; ¶

t — время срабатывания защитного аппарата, с; ¶

k — коэффициент, значение которого зависит от материала защитного проводника, его изоляции, начальной и конечной температур. Значение k для защитных проводников в различных условиях приведены в табл.1.7.6-1.7.9. ¶

Таблица 1.7.6.Значение коэффициента k для изолированных защитных проводников, не входящих в кабель, и для неизолированных проводников, касающихся оболочки кабелей(начальная температура проводника принята равной 30 °С) ¶

Меркурий-230

Второй жертвой будет трёхфазный

счётчик «Меркурий-230»:

Разбираем:

Добираемся до перемычки:

Мерим, и видим, что она того же сечения, что и в однофазном счётчике (11,3 мм²), только с волной посередине и более длинными контактными площадками, снабжёнными двумя выдавленными зацепами для зажимаемых проводов:

Зачищаем лужение, и тоже видим медь:

Таким образом, перемычка между зажимами нейтрали в рассматриваемых счётчиках Меркурий (думаю, что и во всех остальных их типах) отвечает требованиями для PEN-проводника, имея сечение больше 10 мм² по меди.

Остаётся вопрос с надёжностью зажимов и необходимостью переопломбировки счётчика при их плановой протяжке. Зажимы однофазного счётчика «Меркурий-201» не впечатлили надёжностью из-за тонких и мягких прижимных подвинтовых пластин, которые деформируются при затяжке от винтов. Кроме того, у меня был случай срыва резьбы в зажиме этого типа счётчика при небольшой перетяжке винта. А вот зажимы трёхфазного счётчика «Меркурий-230» оставили хорошее впечатление:

В обоих случаях зажатие провода осуществляется двумя винтами через пластину, что, на мой взгляд, существенно надёжнее зажатия того же проводника под один винт в шину PE.

Требования

Поскольку защитные проводники применяют в составе мер защиты от поражения электрическим током, к их характеристикам, исполнению и техническому состоянию нормативные и правовые документы предъявляют специальные требования.

Об основных требованиях, которые предъявляются к защитным проводникам пишет Харечко Ю.В. в своей книге :

Однако требования ГОСТ Р 50571.5.54-2013 допускают наличие в цепях защитных проводников разъемных соединений, которые могут быть разобраны при помощи инструмента для проведения необходимых испытаний. Соединения защитных проводников должны быть доступны для осмотра и испытания, за исключением соединений, заполненных компаундом или герметизированных.

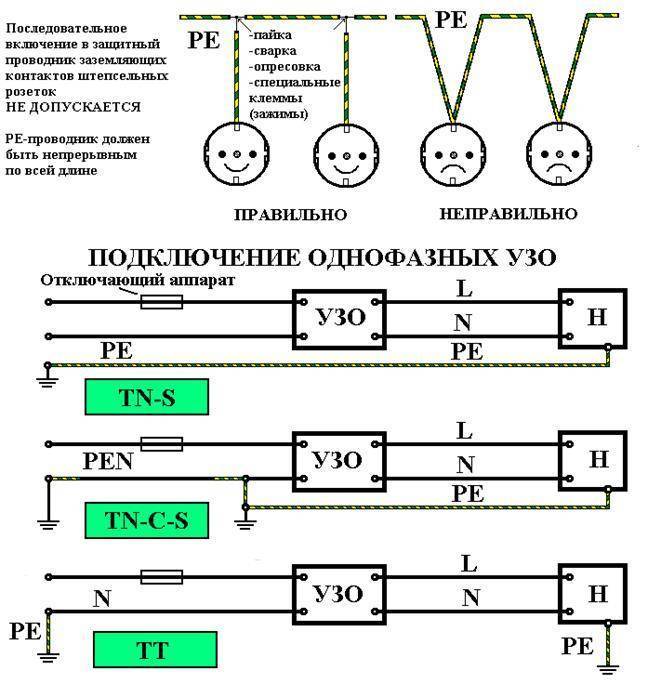

Особое внимание следует уделять правильному соединению шлейфом штепсельных розеток, поскольку при этом возможно последовательное включение их защитных контактов в электрическую цепь защитного проводника. Харечко Ю.В

в своем словаре разъясняет этот «случай» более детально:

Харечко Ю.В. в своем словаре разъясняет этот «случай» более детально:

Важные факты :

  • В электрических установках запрещено использовать защитный проводник для передачи сигналов (ГОСТ Р 58698—2019).
  • Не требуется непосредственно подключать каждый отдельный защитный проводник к главному заземляющему зажиму (шине), если они электрически связаны с ним через другие защитные проводники.
  • Открытые проводящие части электрооборудования должны быть присоединены к зажиму, предназначенному для защитного проводника.
  • Если для защиты от поражения электрическим током в составе автоматического отключения питания используют устройства защиты от сверхтока, защитные проводники, выполненные одножильными проводами, следует прокладывать в общей оболочке с линейными проводниками или в непосредственной близости от них.

В качестве защитных проводников можно использовать следующие проводящие части :

  • жилы многожильных проводов и кабелей;
  • изолированные или неизолированные одножильные провода;
  • металлические оболочки кабелей;
  • металлические трубы, оболочки и электротехнические короба, в которых размещены проводники некоторых электропроводок, если они имеют достаточную проводимость и обеспечена непрерывность их электрических цепей;
  • некоторые сторонние проводящие части, если они имеют достаточную проводимость, обеспечена непрерывность их электрических цепей и защита от демонтажа;
  • оболочки и рамы низковольтных распределительных устройств класса I и шинопроводов, если они имеют достаточную проводимость, обеспечена непрерывность их электрических цепей, а также возможность подключения других защитных проводников в любом предусмотренном для этого месте.

В п. 543.2.3 действующего стандарта ГОСТ Р 50571.5.54-2013 перечислены проводящие части, которые запрещено использовать в качестве защитных проводников и защитных проводников уравнивания потенциалов:

Популярные статьи  Электрик схитрил и не подключил 1 автомат. Можно ли это исправить, разделив розетки и освещение на разные автоматы?

– металлические водопроводные трубы; – металлические трубы, содержащие потенциально огнеопасные вещества такие, как газы, жидкости, пыль; – конструкции, подверженные механическим нагрузкам при нормальной эксплуатации; – гибкие или мягкие металлические трубы, за исключением специально предназначенных для этих целей; – гибкие металлические части; – поддерживающие конструкции проводов, горизонтальные и вертикальные кабельные лотки.

Харечко Ю.В. в своей книге дополняет:

1.7.126

Наименьшие площади поперечного сечения защитных
проводников должны соответствовать табл.1.7.5.

Таблица 1.7.5 Наименьшие сечения защитных проводников

Сечение
фазных проводников, мм

Наименьшее сечение защитных проводников, мм

16

S

1635

16

35

S/2

Площади сечений приведены для случая, когда защитные
проводники изготовлены из того же материала, что и фазные проводники. Сечения
защитных проводников из других материалов должны быть эквивалентны по
проводимости приведенным.

Допускается, при необходимости, принимать сечение защитного
проводника менее требуемых, если оно рассчитано по формуле (только для времени
отключения 5
с):

,

где S — площадь поперечного сечения защитного
проводника, мм;

 — ток короткого замыкания, обеспечивающий время отключения
поврежденной цепи защитным аппаратом в соответствии с табл.1.7.1 и 1.7.2 или за
время не более 5 с в соответствии с 1.7.79, А;

 — время срабатывания защитного аппарата, с;

 — коэффициент, значение которого зависит от материала
защитного проводника, его изоляции, начальной и конечной температур. Значение  для защитных проводников
в различных условиях приведены в табл.1.7.6-1.7.9.

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

Согласно Правил устройства электроустановок в седьмой редакции (ПУЭ 7) применяются следующие цвета проводников (жил): п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям».

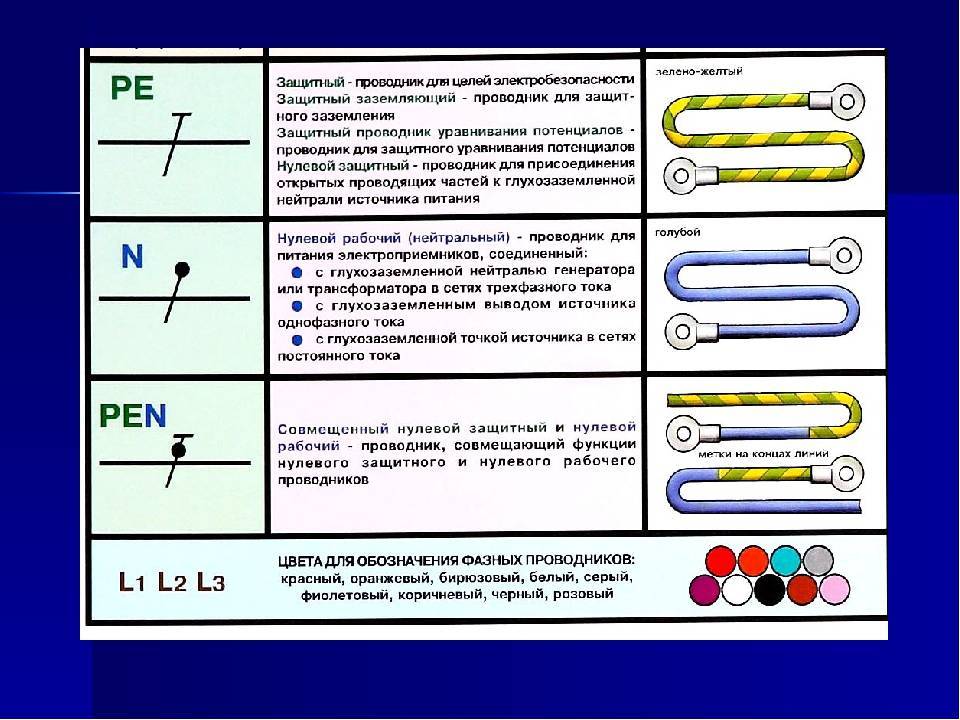

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

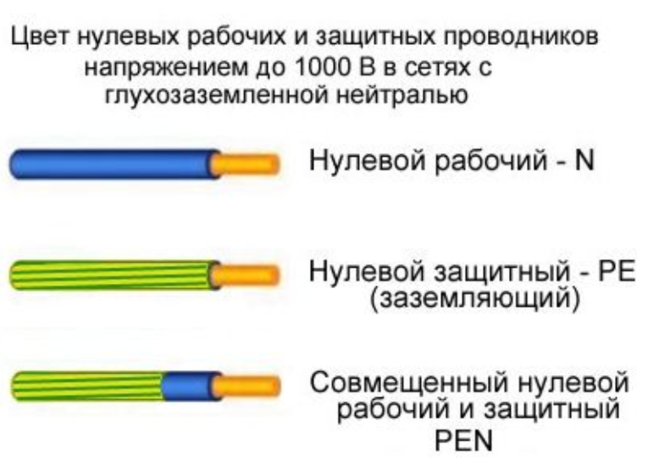

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах

Согласно ГОСТ Р 50462

(ГОСТ Р 50462-2009 (МЭК 60446:2007) Базовые принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений)

В соответствии с таблицей А.1 приложения А. (ознакомиться с оригиналом таблицы)

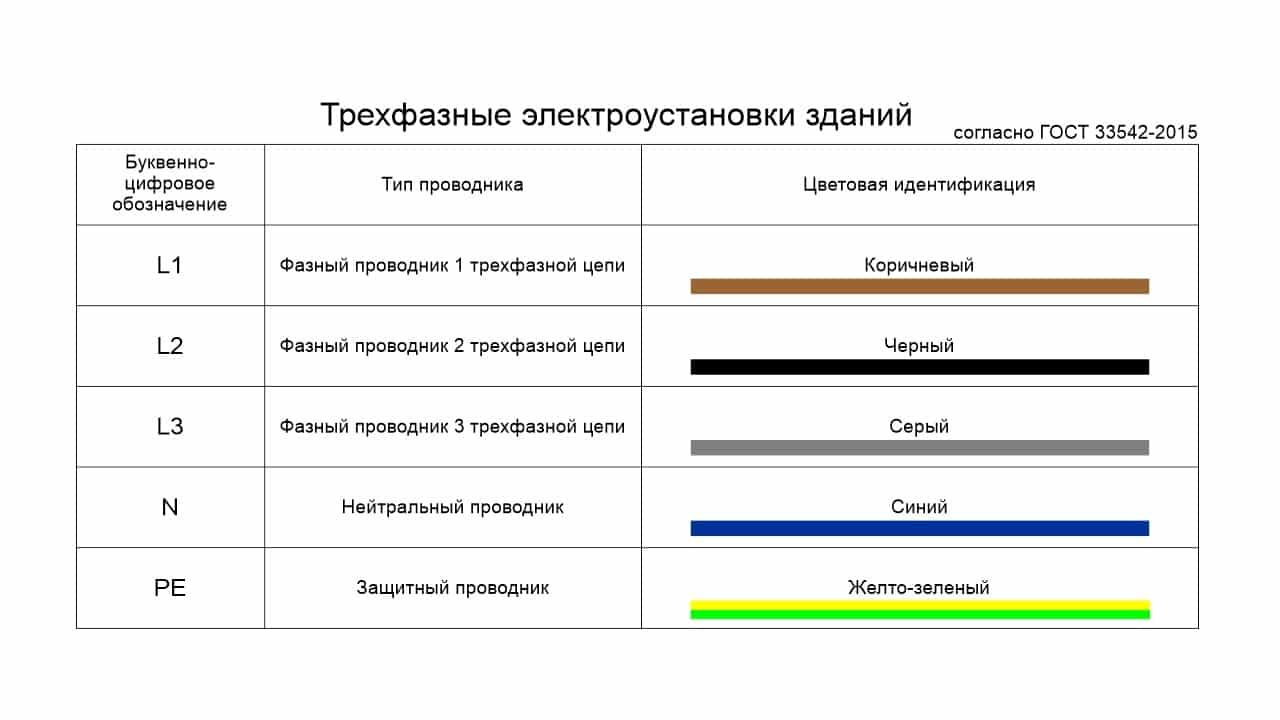

Электрическая цепь переменного тока

  • Фазный проводник однофазной цепи — Коричневый
  • Фазный проводник 1 трехфазной цепи — Коричневый
  • Фазный проводник 2 трехфазной цепи — Черный
  • Фазный проводник 3 трехфазной цепи — Серый
  • Заземленный фазный проводник однофазной цепи — Синий
  • Заземленные фазные проводники трехфазной цепи — Синий
  • Нейтральный проводник — Синий

Электрическая цепь постоянного тока

  • Положительный полюсный проводник — Коричневый
  • Отрицательный полюсный проводник — Серый
  • Заземленный положительный полюсный проводник- Синий
  • Заземленный отрицательный полюсный проводник- Синий
  • Средний проводник- Синий

Защитные проводники и проводники, совмещающие функции защитных проводников:

  • Защитный проводник — Желто—зеленый
  • PEL-проводник — Желто—зеленый
  • PEM-проводник — Желто—зеленый
  • PEN-проводник — Синий
  • Защитный проводник уравнивания потенциалов — Желто—зеленый

Согласно ГОСТ 31996

(ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия)

В соответствии с таблицей 4 п.5.2.1.10 (ознакомиться с оригиналом таблицы).

При производстве кабелей по данному ГОСТу цвета в жилах будут следующие:

  • Двухжильный кабель (2 жилы) — Серый* и Синий
  • Трехжильный кабель (3 жилы) — Серый* , Синий и Зеленый-желтый
  • или трехжильный кабель (3 жилы) — Серый* , Коричневый иЧерный
  • Четырехжильный кабель (4 жилы) — Серый* , Коричневый, Черный иЗеленый-желтый **
  • или четырехжильный кабель (4 жилы) — Серый* , Коричневый, Черный иСиний
  • Пятижильный кабель (5 жил) — Серый* , Коричневый, Черный, Синий иЗеленый-желтый **

Примечание: * — или натуральный цвет; **- по согласованию с заказчиком

Оригинальная таблица цветов жил кабелей по ГОСТ Р 50462 и ГОСТ 31996

Категории надежности электроснабжения по ПУЭ 7

Кабель ВВГ, ВВГнг(А), ВВГнг(А)-LS расшифровка и отличия по ГОСТ

Заземлители

Что может быть использовано в качестве естественных заземлителей?

Ответ. Могут быть использованы:

  • металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах;
  • металлические трубы водопровода, проложенные в земле;
  • обсадные трубы буровых скважин;
  • металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т.п.;
  • рельсовые пути магистральных неэлектрифицированных железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;
  • другие находящиеся в земле металлические конструкции и сооружения;
  • металлические оболочки бронированных кабелей, проложенных в земле. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.

Допускается ли использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводов канализации и центрального отопления? Ответ. Использовать не допускается. Указанные ограничения не исключают необходимости присоединения таких трубопроводов к заземляющему устройству с целью уравнивания потенциалов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
