Из-за чего возникает высокое напряжение в сети и как с ним бороться?

Содержание

Причины перекоса фаз в трехфазной сети

Как уже упоминалось выше, данное состояние электросети чаще всего вызвано неравномерным подключением нагрузки на фазы и обрывом нуля. Чаще всего это проявляется в сетях до 1, кВ, что связано с особенностями распределения электроэнергии, между однофазными электроприемниками.

Обмотки трехфазных силовых трансформаторов подключаются «звездой». Из места соединения обмоток отводится четвертый провод, называемый нулевым или нейтралью. Если происходит обрыв нулевого провода, то в сети возникает несимметрия напряжений, причем перекос напрямую будет зависеть от текущей нагрузки. Пример такой ситуации приведен ниже. В данном случае RН это сопротивления нагрузок, одинаковые по значению.

Перекос фаз, вызванный обрывом нейтрали

В данном примере напряжение на нагрузке, подключенной к фазе А, превысит норму и будет стремиться к линейному, а на фазе С упадет ниже допустимого предела. К подобной ситуации может привести перекос нагрузки, выше установленной нормы. В таком случае напряжение на недогруженных фазах повысится, а на перегруженных упадет.

К перекосу напряжений также приводит работа сети в неполнофазном режиме, когда происходит замыкание фазного провода на землю. В аварийных ситуациях допускается эксплуатация сети в таком режиме, чтобы обеспечить электроснабжение потребителям.

Исходя из вышесказанного, можно констатировать три основные причины перекоса фаз:

  1. Неравномерная нагрузка на линии трехфазной сети.
  2. При обрыве нейтрали.
  3. При КЗ одного из фазных проводов на землю.

Это интересно: Почему может ударить током при заземлении на трубопровод — объясняем детально

Высокое напряжение в сети: что делать, причины, последствия

Из-за чего возникает высокое напряжение в сети и как с ним бороться?

Наиболее часто от высокого напряжения в сети страдают бытовые потребители.

Тем более что электроснабжающая организация может намеренно увеличивать его  уровень для потребителей электроэнергии, чтобы обеспечить нужную величину в конце цепи.

  В отличии от промышленных объектов, эта категория, как правило, не имеет надлежащей защиты, которая эффективно боролась бы с причинами таких нарушений.

Меры нормализации уровня напряжения в сети

По месту воздействия меры, направленные на борьбу с высоким напряжением, могут быть общими, влияющими  на всю сеть, и локальными, применяемые к определенному потребителю.

Обратите внимание, что при локальных мерах, к примеру, у себя дома или в ЧП нет никакой необходимости согласовывать установку стабилизатора с поставщиком электроэнергии. В то время как общие меры требуют обращения в определенные инстанции

В то время как общие меры требуют обращения в определенные инстанции.

Куда жаловаться, чтобы решить проблему?

При высоком сетевом напряжении вы можете обратиться с соответствующей просьбой о принятии мер в контролирующие органы.

Это могут быть и местные городские или поселковые советы или непосредственно электроснабжающая организация. Первый вариант наиболее действенен, так как их функция – это контроль над работой того же РЭСа.

Но из-за большого количества передаточных звеньев обращение в местные органы является длительной процедурой.

Для обращения в электроснабжающую организацию вам необходимо не только сообщить о высоком напряжении на собственном присоединении, но и поинтересоваться этим параметром у соседних потребителей. Так как в случае, если других уровень устраивает, или кто-то из них жалуется на низкое напряжение, то дополнительно его понижать однозначно не станут.

Как правило, в РЭСе не спешат реагировать на единичные обращения, которые рассматривают интересы одного потребителя, но могут повлиять на трехфазный ток для всей группы или района.

Поэтому в таких случаях наиболее быстрым вариантом борьбы с высокой разностью потенциалов является установка стабилизаторов и других защитных устройств.

Как понизить высокое напряжение у себя дома?

Если вы  не можете повлиять на величину напряжения посредством письменного обращения или оно попросту не дало желаемого результата, то необходимо установить устройства защиты. Среди наиболее распространенных вариантов следует выделить:

  • Сетевой фильтр – позволяет устранять непродолжительные импульсные перенапряжения. Подразделяется на несколько категорий, в зависимости от сложности устройства и специфики работы защищаемого объекта. Его недостатком является невозможность устранения длительного перенапряжения в сети.
  • Стабилизатор напряжения – позволяет изменить величину высокого или низкого напряжения на входе до номинального значения. При этом обеспечивается не только идеальное питание потребителя, но и его защита от аварийных режимов – скачков электрического тока при атмосферных перенапряжениях, коротких замыканиях и т.д.Рисунок 2: Нормализация при помощи стабилизатора
  • Реле контроля напряжения – производит отключение всех устройств от сети, в которой низкое или высокое напряжение пересекло уровень допустимых отклонений. Естественный недостаток устройства в том, что оно не решает проблему длительного увеличения потенциала. А после коммутации реле, его необходимо включать назад самостоятельно.

При установке автоматики, самостоятельно отсекающей питание в случае обнаружения перенапряжения, для возобновления электроснабжения могут применяться источники бесперебойного питания. Которые продолжат запитку оборудования до нормализации потенциала в сети.

Рис. 3. Пример включения источника бесперебойного питания

Причины появления проблемы

Из-за чего же возникают эти страшные и опасные перепады напряжения? Причин для возникновения проблем может быть много. Аномалии вызывают не только аварийные ситуации. Причина таких скачков могут носить разный характер, природный или техногенный. Общий список причин:

  1. Нестабильное функционирование трансформаторной подстанции. Эти подстанции, которые работают над распределением и перенос энергии в электросетях, чаще всего, были сделаны довольно давно. Поэтому оборудование, что там поставлено и эксплуатируется, имеет серьезный износ.
  2. Кроме этого, большинство трансформаторов, из-за увеличения эксплуатации электричества, функционируют с постоянным перегрузом. В результате из-за этого выявляются неожиданные сбои на подстанциях, и, следовательно – проблемы с напряжением.
  3. Электросеть, и сбои в ее деятельности. Все города и села в России окутываются большим числом линий электрических передач. Реальный мир не может существовать без электричества. Но электрическая сеть, которую создали давно, не улучшается, а наоборот, выходит из строя.
  4. Обрыв нуля или слабое заземление. Изменяться параметры электрической сети могут и из-за обрыва нуля. Это опасное явление, которое вызывает серьезное изменение в линии передач. В итоге вся техника, работающая с помощью электрическая, которая включена в розетку, выходит из строя. Даже та, что не функционирует, а просто подключена.
  5. Отключение от сети сразу нескольких серьезных по мощности электрических приборов. В большом доме применяется большое количество мощных устройств. Если в строении устаревшая проводка, то это довольно опасно. Но подобные перепады напряжения бывают и в новых домах.

Это объясняется тем, что нагрузка не была рассчитана на эксплуатацию мощных приборов с тем учетом, что электросеть в новом доме работает старая.

Популярные статьи  Как запитать игрушечный автомобильчик от передатчика-резонатора?

Происходит это так: при активации потребителей, электрическая сеть чувствует спад тока. Если устройства или один сильный прибор отключить, то появляются резкие скачки.

А это означает, что аварийные ситуации, обрывы линий и сбои – это вполне нормальное действие линий передач, последствия которых не принесут ничего прекрасного. Подобные аварийные ситуации приводят к таким проблемам, как скачки и перепады напряжения.

Норма напряжения в электрической сети – 220 В. Также разрешенные отклонения, не должны достигать более 10 %.

Скачки напряжения в электросети: что делать?

Если в квартире часто происходят скачки напряжения, то сначала узнайте, на чьём балансе находятся ваши сети. Если на балансе МКД, то обращайтесь в Управляющую компанию, если в СНТ — то к председателю садового общества.

Одновременно с этим сообщите о проблеме в энергоснабжающую организацию. Электросети внутри МКД находятся на балансе Управляющей компании, а за внешние сети отвечают энергетики.

Далее соберите подписи тех жильцов, у которых также бывают скачки напряжения. Напишите жалобу и отнесите её в УК, а также в РЭС, в отдел по работе с физлицами. Сейчас во многих городах при ресурсоснабжающих компаниях открыты центры обслуживания потребителей. Если в вашем городе такой центр существует, позвоните туда (телефоны и адреса можно посмотреть на сайтах компаний, например, Ленэнерго, Мосэнерго, Алтайэнерго).

Если вопрос никак не решается, то подайте жалобу на сайт Россетей, указав, что местные компании игнорируют проблему. Чтобы вопрос решался оперативнее, можно написать, что в доме проживают маленькие дети или ветеран войны, труда, инвалид, и такие скачки напряжения угрожают их жизни и здоровью.

А теперь представьте такую ситуацию: после колебания напряжения в сети не включается телевизор, холодильник, микроволновка и пр. Что делать, если сгорела техника от перепада или скачка напряжения? Опять же, в первую очередь обращайтесь в УК: звоните, оставляйте заявку. Не реагируют? Тогда зафиксируйте причинённый ущерб на бумаге и обратитесь в суд.

Действует ли гарантия на технику, испорченную вследствие скачка напряжения? Нет, данный случай не является гарантийным, так как по закону эти поломки являются следствием пользования техникой с нарушением правил пользования (превышение напряжения в 220W).

Однако судебная практика насчитывает тысячи дел, решённых в пользу потребителя, понёсшего убытки. Возмещение взыскивается с поставщика электроэнергии.

А теперь краткий алгоритм действий для тех потребителей, которые понесли убытки и из-за скачков напряжения в сети:

  1. Зафиксируйте дату и точное время перепада напряжения.
  2. Сдайте в ремонтную мастерскую вышедший из строя прибор; попросите мастера составить акт и указать причину поломки.
  3. Оплатите услугу по ремонту, сохраните платёжный документ.
  4. Составьте претензию, подробно описав в ней все обстоятельства случившегося. Приложите копию акта из сервисной мастерской. Потребуйте возместить сумму понесённых расходов по ремонту.
  5. Направьте претензию поставщику электроэнергии; копию претензии с подписью сотрудника о принятии и печатью организации оставьте у себя.
  6. Если по истечении 14 дней не последует никакой реакции, направьте исковое заявление в суд о возмещении ущерба в соответствии с п. 1 ст.13 вышеупомянутого закона.

В подавляющем большинстве случаев суд принимает сторону истца по таких спорам. Если не сможете составить претензию, исковое заявление, являться в суд самостоятельно, наймите юриста. Все расходы будут взысканы с ответчика.

Низкое напряжение в сети

Причины пониженного напряжения бывают разные: износ электропроводки, одновременное подключение нескольких мощных электрических устройств (особенно с электродвигателями, сварочных аппаратов),
включение большого числа климатической техники, а также сбои в работе трансформаторной подстанции и др.
Если ваши бытовые электроустройства (холодильник,
стиральная машина, электрический котел, микроволновка…) длительное время работают в условиях пониженного напряжения,
то это грозит быстрым износом электронных компонентов, перегревом деталей, что в свою очередь приводит к поломке или даже возгоранию электробытовой техники.

Принцип работы стабилизатора напряжения

Работа стабилизатора основана на изменении количества витков трансформатора (с помощью реле, тиристоров или щеток).
Схема защиты от низкого напряжения довольна проста. Пока питающее U находится в допустимых пределах (например, для электромеханической модели — от 140 до 260V),
оговариваемых инструкцией, стабилизатор способен сглаживать колебания, выдавая U в 220V с погрешностью, не превышающей 8%, что составляет 17,6V
(для разных устройств погрешность может отличаться). При понижении (повышении) U за рабочие пределы устройство отключает питание,
информируя об этом (звуковая индикация и/или световая).

Необходимо рассмотреть, как построен алгоритм работы стабилизатора напряжения при выходе U за рабочие пределы.
При критическом падении U (ниже 140V) выходное U достигает 130% от величины питающего напряжения.
При снижении U на выходном устройстве стабилизатора до 180V (± 5V) прибор отключает питание, обнуляя U на выходе.
При превышении максимального значения U сети свыше 260V прибор способен поддерживать выходное U на уровне 90% от величины питающего U.
При достижении на выходе 255 вольт (± 5В), т.е. сильном увеличении напряжения, питание нагрузки тоже отключается.
Восстановление параметров питающего U позволяет возобновить подачу U на нагрузку,
но происходит это в режиме, позволяющем избежать вредного для устройств влияния резких «ударных» изменений режима питания.

Кроме того, стабилизатор имеет заданную рабочую температуру (номинально – до 120°С). При отклонении от этого параметра, превышающем 10 градусов, также может отключаться питание, восстанавливаемое автоматически при достижении допустимой температуры (как правило, включение происходит при температуре 85°С (± 15°С).
Большинство регуляторов сетевого напряжения снабжены системами, позволяющими в полностью автоматическом режиме производить аварийное отключение и при превышении допустимого тока (использовании регулятора для подключения нагрузки выше допустимой).
Таким образом, повысить напряжение в сети довольно просто.

Реальные варианты решения проблемы низкого напряжения

Здесь мы хотим остановиться на конкретных моделях стабилизаторов напряжения для разных потребностей.
Если Вам нужно защитить отопительный газовый котел или холодильник, то как-правило будет достаточно мощности в 1-2 кВт.

Если не принимать во внимание дешевые релейные устройства китайского производства, то наиболее оптимальным решением проблемы будет приобретение или
стабилизатора Вольт Гибрид Э 7-1/10А (если напряжение не падает ниже 130В)
или псковского — Штиль ИнСтаб IS1500, при более серьезной просадке сетевого напряжения (до 90 вольт). Вариант для дачи

Тут покупатели в своем большинстве останавливают выбор на недорогих релейниках 5-8 кВт.
Примеры: Руцелф SRWII-9000-L,
ВоТо 10000,
Suntek СНЭТ-8500.
Также рекомендуем присмотреться и к гибридным моделям (сочетание реле и симисторов при переключении трансформаторной обмотки).
На 5 кВт хорошим спросм пользуется российский стабилизатор
Вольт Гибрид Э 7-1/25A, а на 7 кВт — Вольт Гибрид Э 7-1/32A.

Из приборов отечественного производства часто также выбирают недорогие симисторные модели:
Энерготех NORMA-9000 или
Вольт АМПЕР Э 9-1/40A.Для квартиры или загородного дома, 8 кВт — это уже минимальная мощность, обычно устанавливаются стабилизаторы на 10-12 кВт и более.
Примеры хороших моделей: Донстаб СНПТО-11,
Skat STP-20000,
Оптимум 15000,
Вольт АМПЕР Э 12-1/50A. Правильно подобранный стабилизатор — надежная защита от низкого напряжения в электросети!

Инверторные стабилизаторы напряжения работают от 90 вольт

Чем опасно высокое напряжение

Мы разобрались, почему возникает повышенное напряжение в электрической сети, но какова его опасность? Это явление в сети опасно в первую очередь для бытовой техники. Хоть и в современных приборах устанавливают импульсные источники питания со стабилизированными выходными цепями, но входные их каскады испытывают повышенные нагрузки и могут преждевременно выйти из строя.

Популярные статьи  Трансформатор для галогенных ламп: для чего нужен, расчет и выбор

Также влиянию подвержены и нагревательные приборы – котлы, электроплиты, ТЭНы стиральных машин и прочее. Вследствие высокого напряжения через их спирали протекает повышенный ток. Соответственно выделяется большая мощность и срок службы снижается. Особенно опасно это для воздушных ТЭНов, например, нитей конвекторов и спиралей.

Из-за чего возникает высокое напряжение в сети и как с ним бороться?

Такая неполадка электрической сети неблагоприятна и для техники с двигателями, к таким изделиям относятся компрессора холодильников, кондиционеров, вентиляторы и насосы. Их обмотки будут греться и в итоге могут выйти из строя. Это же применимо и к сетевым трансформаторам.

Не забывайте и о том, что раз из-за высокого напряжения увеличивается и потребляемый ток, то и проводка нагружается. В лучшем случае последствия приведут к повреждению контактных соединений (особенно если есть скрутки), а в худшем к отгоранию проводов, расплавлению изоляции и пожару.

Характеризующие показатели

Для описания понижения амплитуды напряжения используются следующие показатели:

δUп – глубина провалов, для вычисления применяется следующая формула: δUп = (Uном — Uмин) / Uном , где Uном – номинальная величина амплитуды питающего напряжения, Uмин – значение остаточного напряжения;

∆t – длительность, данная величина определяется как разность между моментом восстановления напряжения к номинальному значению tк и временным параметром фиксации начальной стадии отклонения tн. Формула расчета длительности будет иметь следующий вид: ∆t = tк — tн

Fп – частотность повторений (частота возникновения провалов), приведем формулу, используемую для расчета этого параметра: Fп= 100% * m * (δUп* ∆tп) / M, где числитель дроби описывает количество отклонений, определенной глубины и длительности, произошедших в течение измеряемого периода. Знаменатель – общее количество отклонений, обнаруженных в ходе измерений.

Основные показатели провала напряжения

Приведенные выше показатели используются для определения качества электроэнергии в той или иной системе электроснабжения.

Нормы качества для электросетей

Документом, устанавливающим нормы качества электроэнергии в России, является ГОСТ 13109-97 принятый 1 Января 1999г. В частности, в нем установлены следующие «нормы качества электрической энергии в системах электроснабжения общего назначения«.

Параметр Номинал Предельно
Напряжение, V 220V ±5% 220V ±10%
Частота, Hz 50 ±0,2 50 ±0,4
Искажения, % 8 12
Провалы, сек 3 30
Перенапряжения, V 280 380

Таким образом, даже при нормальном функционировании электросети использование устройств ИБП для компьютерной техники является обязательным, как для защиты целостности данных, так и для обеспечения исправности оборудования. С точки зрения электроснабжения, все потребители делятся на три категории. Для наиболее массовой категории наших читателей, проживающих в домах с числом квартир более восьми или работающих в офисных зданиях с числом сотрудников более 50 актуальна вторая категория. Это означает максимальное время устранения аварии один час и надежность 0,9999. Третья категория характеризуется временем устранения аварии 24 часа и надежностью 0,9973. Первая категория требует надежности 1 и временем устранения аварии 0.

Способы решения проблемы

Начать необходимо с установления причины, повлекшей «проседание» электрической энергии. Распишем подробно алгоритм действий:

  1. Можно начать с опроса соседей, чтобы установить имеется ли у них подобная проблема. Если они столкнулись с подобной ситуацией, то велика вероятность, что имеет место внешний фактор (слабый трансформатор на подстанции, проблемы с ВЛ или дисбаланс мощности). Но прежде, чем писать коллективное заявление в Энергосбыт, следует проверить внутреннею сеть, поэтому вне зависимости от результатов опроса переходим к следующему пункту.
  2. Отключите вводный автомат защиты и измерьте напряжение на входных клеммах, после чего повторить измерение с подключенной нагрузкой. Вводный автоматический выключатель отмечен зеленым овалом

Если без нагрузки напряжение в пределах нормы, а после подключения внутренней сети «проседает», то можно констатировать, что проблема имеет местный характер и решать ее придется своими силами. В первую очередь необходимо проверить вводный автомат, поскольку слабый контакт на его входе или выходе может вызвать «проседание» напряжения.

Проблемы с электрическим контактом в автоматическом выключателе (АВ)

Как правило, в случаях с плохим электрическим контактом в проблемном месте выделяется много тепла, что приводит к деформации корпуса АВ. В таких случаях необходимо произвести замену защитного устройства. Поскольку на входе прибора имеется высокое напряжение, такую работу должен выполнять специалист с 3-й группой допуска, самостоятельно производить замену опасно для жизни.

  1. Если с АВ все в порядке и дефектов не обнаружено, следует проверить соответствие сечения вводного кабеля. Для этой цели можно воспользоваться таблицей, приведенной на рисунке 2. При необходимости производится замена провода.
  2. В том случае, когда проверка кабеля и АВ не дала результатов (автомат защиты в норме, а кабель соответствует нагрузке), следует проверить отвод. Оплавленный корпус или искрение при подключении нагрузку свидетельствует о ненадежном контакте, следовательно, необходимо выполнить переподключение.

Обратим внимание, что все монтажные работы «до счетчика» должны выполняться специалистами поставщика услуг (если договор заключен напрямую) или управляющей компании. Все значительно сложнее, когда имеют место внешние причины

Модернизацию линии или трансформаторов на подстанции можно ждать годами. В таких случаях поднять напряжение до приемлемого уровня поможет установка стабилизатора

Все значительно сложнее, когда имеют место внешние причины. Модернизацию линии или трансформаторов на подстанции можно ждать годами. В таких случаях поднять напряжение до приемлемого уровня поможет установка стабилизатора.

Электронный стабилизатор Luxeon EWR-10000

Представленный на рисунке стабилизатор напряжения имеет рабочий диапазон от 90,0 до 270 Вольт и рассчитан на нагрузку до 10,0 кВА. Приборы такого типа устанавливаются на весь дом или квартиру, то есть, нет необходимости защищать каждый бытовой прибор отдельно. Стоимость электронных стабилизаторов напряжения около $200-$300, что однозначно дешевле, чем покупка новой техники, взамен вышедшей из строя.

Поднять напряжение до должного уровня также можно путем подключения домашней сети через повышающий трансформатор. Такой способ решения проблемы неудачный, поскольку нормализация электросистемы приведет к перенапряжению, что в лучшем случае приведет к срабатыванию защиты в бытовой технике. По этой же причине не рекомендуется использовать повышающей автотрансформатор.

Иногда проблему пытаются решить путем установки реле напряжения. Эффективность такого решения нулевая, прибор просто отключает питание сети, когда напряжение выходит из допустимого диапазона. В результате в розетках нет тока пока ситуация не нормализуется.

Это интересно: Защита от перенапряжения в сети 220 и 380 Вольт — освещаем вопрос

Делитель напряжения на индуктивностях

Из-за чего возникает высокое напряжение в сети и как с ним бороться?

Индуктивность – это катушка, намотанная медным (как правило) проводом на металлическом или ферромагнитном сердечнике. Трансформатор – это один из видов индуктивности. Если от середины первичной обмотки сделать отвод, то между ним и крайними выводами будет равное напряжение. И оно будет равно половине напряжения питания. Но это в том случае, если сам трансформатор рассчитан на работу именно с таким питающим напряжением.

Но можно использовать несколько катушек (для примера можно взять две), соединить их последовательно и включить в сеть переменного тока. Зная значения индуктивностей, несложно произвести расчет падения на каждой из них:

  1. U(L1) = U1 * (L1 / (L1 + L2)).
  2. U(L2) = U1 * (L2 / (L1 + L2)).
Популярные статьи  Какие причины поочерёдного мигания зелёным цветом, двухцветного индикатора, первого и второго каналов в реле РЭВ-201М?

В этих формулах L1 и L2 – индуктивности первой и второй катушек, U1 – напряжение питающей сети в Вольтах, U(L1) и U(L2) – падение напряжения на первой и второй индуктивностях соответственно. Схема такого делителя широко применяется в цепях измерительных устройств.

Последствия

В результате возникновения высокого напряжения более допустимых колебаний всевозможные бытовые, силовые и электронные устройства испытывают значительную перегрузку. Из-за чего могут возникать различные неполадки в их работе. Среди наиболее весомых последствий выделяют:

  • Поломка – в случае возрастания потенциала более 250 В электронные блоки и микросхемы различных приборов могут перегореть.
  • Увеличение тока и перегрев — при колебании напряжения в большую сторону с одним и тем же сопротивлением участка, номинальный ток пропорционально возрастает. Что обуславливает чрезмерное нагревание проводников и может привести к возгоранию. Особенно опасно такое последствие для всех осветительных приборов.
  • Нарушение нормального режима – характерно для электрических машин и высокоточных приборов, работа которых регламентируется строгим соблюдением параметров потребляемой электроэнергии.
  • Сокращение срока эксплуатации – из-за нарастания разности потенциалов и перегрева происходит преждевременное старение изоляции, что влечет за собой поломку или отказ каких-то функций.

Следует отметить, что большинство дорогостоящих современных приборов оснащаются индикаторами перепадов напряжения, скачков тока и прочих отклонений более допустимых пределов. Из-за чего при выходе из строя таких устройств по причине высокого напряжения производитель имеет полное право отказаться от собственных гарантийных обязательств. Поэтому для предотвращения финансовых растрат на восстановление от подобных воздействий следует принимать меры для приведения параметров сети в норму.

Подстроечные резисторы.

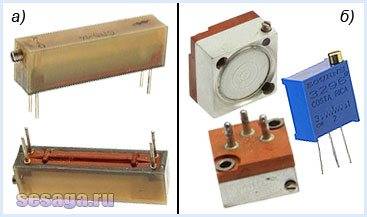

Подстроечные резисторы

являются разновидностью переменных и служат для разовой и точной настройки радиоэлектронной аппаратуры в процессе ее монтажа, наладки или ремонта. В качестве подстроечных используют как переменные резисторы обычного типа с линейной функциональной характеристикой, ось которых выполнена «под шлиц» и снабжена стопорным устройством, так и резисторы специальной конструкции с повышенной точностью установки величины сопротивления.

В основной своей массе подстроечные резисторы специальной конструкции изготавливают прямоугольной формы с плоским

иликольцевым резистивным элементом. Резисторы с плоским резистивным элементом (а ) имеют поступательное перемещение контактной щетки, осуществляемое микрометрическим винтом. У резисторов с кольцевым резистивным элементом (б ) перемещение контактной щетки осуществляется червячной передачей.

Из-за чего возникает высокое напряжение в сети и как с ним бороться?

При больших нагрузках используются открытые цилиндрические конструкции резисторов, например, ПЭВР.

Из-за чего возникает высокое напряжение в сети и как с ним бороться?

На принципиальных схемах подстроечные резисторы обозначаются также как и переменные, только вместо знака регулирования используется знак подстроечного регулирования.

Подробнее о причинах низкого напряжения и методах решения данной проблемы

Падение напряжения в линии ЛЭП

Одной из глобальных причин понижения напряжения является недостаточная мощность электрогенерации и электротрансформации в регионе. Недостаточное финансирование электрической отрасли с одной стороны и бурный рост потребления электроэнергии в последние годы с другой стороны приводит к проблемам с качеством электроснабжения.

Повлиять на решение данной проблемы мы практически не можем, единственное решение в этой ситуации — покупка и установка повышающего стабилизатора напряжения.

Низкая мощность распределительного трансформатора или неправильная его настройка

Часто бывает так. К одному трансформатору было подключено определенное количество потребителей и проблем с качеством электроэнергии не было. Потом к этому же трансформатору или подстанции подключаются еще новые дома, и мощность его оказывается недостаточной, это приводит к понижению напряжения во всей подключенной сети. Такое явление часто наблюдается в дачных поселках, и напряжение в 180, 170, 160 и даже 150 Вольт там не редкость.

Какие есть методы решения?. Наиболее правильный — замена трансформатора на более мощный. Но для этого нужно иметь общее решение всех потребителей и финансовые возможности. Индивидуально решить проблему в этом случае можно путем установки повышающих стабилизаторов напряжения на весь дом или нужную группу приборов.

Перекос фаз в распределительной сети, вызывающий снижение напряжения, и методы решения

Причиной снижения напряжения на входе в дом может быть неравномерное распределение потребителей в распределительной сети или «перекос фаз». Как правило, такое явление наблюдается в сельской местности, в дачных поселках и частном секторе. Дома в таких сетях подключаются к электросети по мере строительства новых объектов индивидуально. Часто при этом подключение идет по принципу «так удобно монтеру» или «этот провод ближе». В результате на одной «фазе» или одном «плече» сети потребителей оказывается больше, чем на других. Напряжение в этой части электросети будет ниже.

Исправить ситуацию путем повышения значения напряжения на питающем трансформаторе не получится, так как этот приведет к повышенному (или опасно высокому) значению напряжения на других участках этой электросети. Правильное решение — устранить неравномерность распределения потребителей, переключится на питание от другой фазы сети. Но часто это бывает не возможно физически. Второй вариант решения проблемы — установка стабилизатора напряжения на входе в дом.

Проблемы в домашней сети, приводящие к понижению напряжения и методы их устранения

Первое, что нужно сделать, если у Вас низкое напряжение в розетке, — это выяснить является ли проблема внутренней или внешней.

Первое. Самое простое — узнать, есть ли проблемы с электропитанием у соседей. Второе. Отключить автоматы в распределительном щите и измерить напряжение на входе в доме. Если напряжение низкое — то проблема во внешней сети. Если напряжение на входе в дом нормальное, то проблема в доме.

Приводим список частых проблем в электросети дома или квартиры:

  • снижение напряжения может быть вызвано плохими контактами на входе в распределительный щит или плохими контактами в самом распределительном щите;
  • снижение напряжения может быть вызвано плохими контактами в комнатных распределительных коробах и на самих розетках;
  • снижение напряжения может быть вызвано неправильным выбором сечения провода в разводке.

Если выявить точную причину самостоятельно не получилось, следует обратиться за помощью к профессиональному электрику.

Как поднять напряжение с помощью стабилизаторов

Существует два основных способа решить проблему низкого напряжения.

Первый способ — установка большого мощного стабилизатора на входе в дом. Такой стабилизатор должен иметь большую мощность, большой диапазон входного напряжения и высокую надежность. Мы рекомендуем стабилизаторы напряжения SKAT ST мощность от 3,5 кВт до 12 кВт.

На следующем видео представлены возможности стабилизатора SKAT ST-12345.

Второй способ — установка локальных стабилизаторов для питания отдельных электроприборов. Такие стабилизаторы должны иметь достаточную мощность, большой диапазон входного напряжения, компактный размер и высокую надежность. Мы рекомендуем стабилизаторы напряжения SKAT ST мощность от 1,5 кВт до 3 кВт.

На следующем видео представлены возможности стабилизатора SKAT ST-2525.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
