Пониженное напряжение в конечных электрических цепях электроустановки здания

1.7.110

Не допускается использовать в качестве
заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и
смесей и трубопроводов канализации и центрального отопления. Указанные
ограничения не исключают необходимости присоединения таких трубопроводов к
заземляющему устройству с целью уравнивания потенциалов в соответствии с
1.7.82.

Не следует использовать в качестве заземлителей
железобетонные конструкции зданий и сооружений с предварительно напряженной
арматурой, однако это ограничение не распространяется на опоры ВЛ и опорные
конструкции ОРУ.

Возможность использования естественных заземлителей по
условию плотности протекающих по ним токов, необходимость сварки арматурных
стержней железобетонных фундаментов и конструкций, приварки анкерных болтов
стальных колонн к арматурным стержням железобетонных фундаментов, а также
возможность пользования фундаментов в сильноагрессивных средах должны быть
определены расчетом.

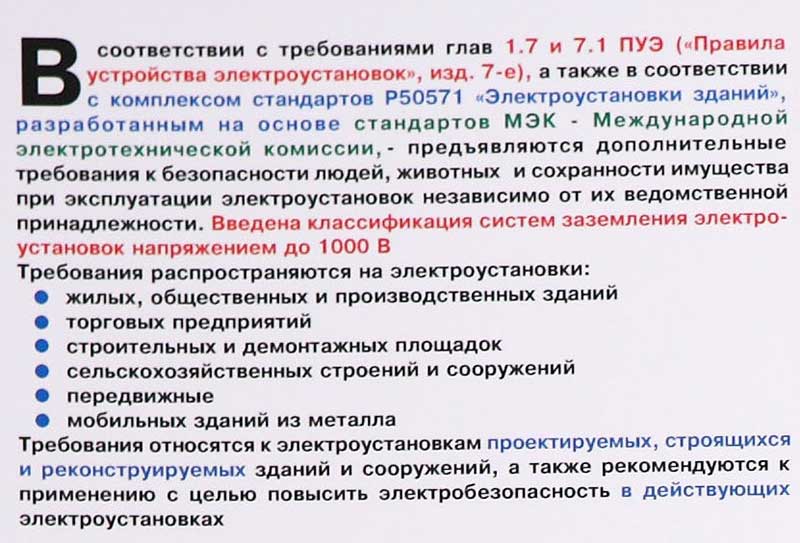

Защита от косвенного прикосновения: основные меры защиты с пояснениями

В прошлой статье мы говорили о понятии косвенное прикосновение. Напомню, косвенным называют прикосновение к частям электроустановки, которые не должны быть под напряжением в рабочем режиме, но оказались под напряжением в результате аварийной ситуации.

Примером из быта, может послужить, так называемый, пробой изоляции проводки холодильника на корпус. Касаясь такого корпуса, человек попадает под напряжение с протеканием тока через руку-ногу в пол.

При малых токах, результатом такой аварийной ситуации может стать проблема «холодильник бьет током», а при больших токах, если не выполнена защита от косвенного прикосновения, может быть серьезное поражение электрическим током.

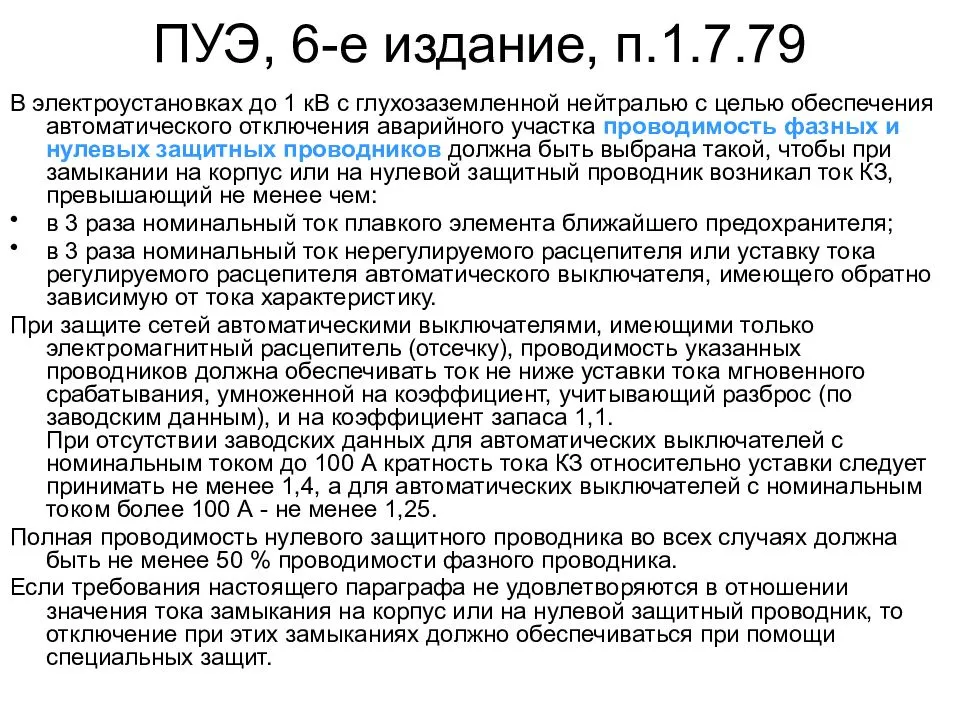

Защита от косвенного прикосновения

Защита от косвенного прикосновения должна применяться во всех электроустановках напряжением 50В (переменное напряжение) и 120В (постоянное напряжение).

Основная задача защиты от косвенного прикосновения это выполнения основного правила зашиты от поражений элеткротоком, вовремя отключить питание опасной цепи, чтобы избежать поражения.

По нормативам ПУЭ изд.7 (раздел1 ,глава 1.7.) и МЭК 60 364_4_41(раздел 413), защитой от косвенного прикосновения являются следующие меры:

1. Автоматическое отключение электрического питания за безопасное время. Это значит, что в цепи, должны быть предусмотрены все меры, чтобы электропитание цепи отключилось автоматически при аварии или опасной ситуации. На практике это установка устройств автоматического отключения (автоматов защиты) и устройств защитного отключения (УЗО).2. Создание систем уравнивания и выравнивания электрических потенциалов токопроводящих приборов и устройств. Иначе, физическое соединение всех частей, которые могут проводить ток, с заземляющей шиной. 3. Использование кабелей и шнуров с двойной или усиленной изоляцией;4. Применение малых (сверх низких) напряжений. Данная мера направлена на намеренное снижение напряжения цепи в целях безопасности. Например, использование понижающих трансформаторов 220/40В на стройплощадках. Изделия из нержавейки

Советуем изучить — Статическое и астатическое регулирование

Следующие меры

5. Защитное разделение электроцепей. Эта мера предполагает, установку разделяющих трансформаторов для цепей в опасных зонах. Например, установка разделяющего трансформатора на электрическую цепь в ванной (мокрой) комнате.

Важная мера защиты

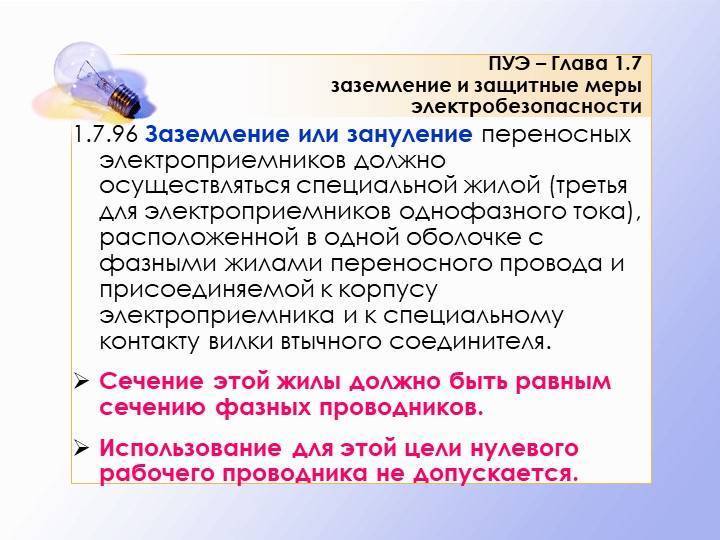

6. Электроустановка и её части должны быть заземлены. Иначе, соединение частей установки, проводящих ток, с потенциалом земли. В качестве заземлителей могут использоваться и применяться искусственные и естественные заземлители.

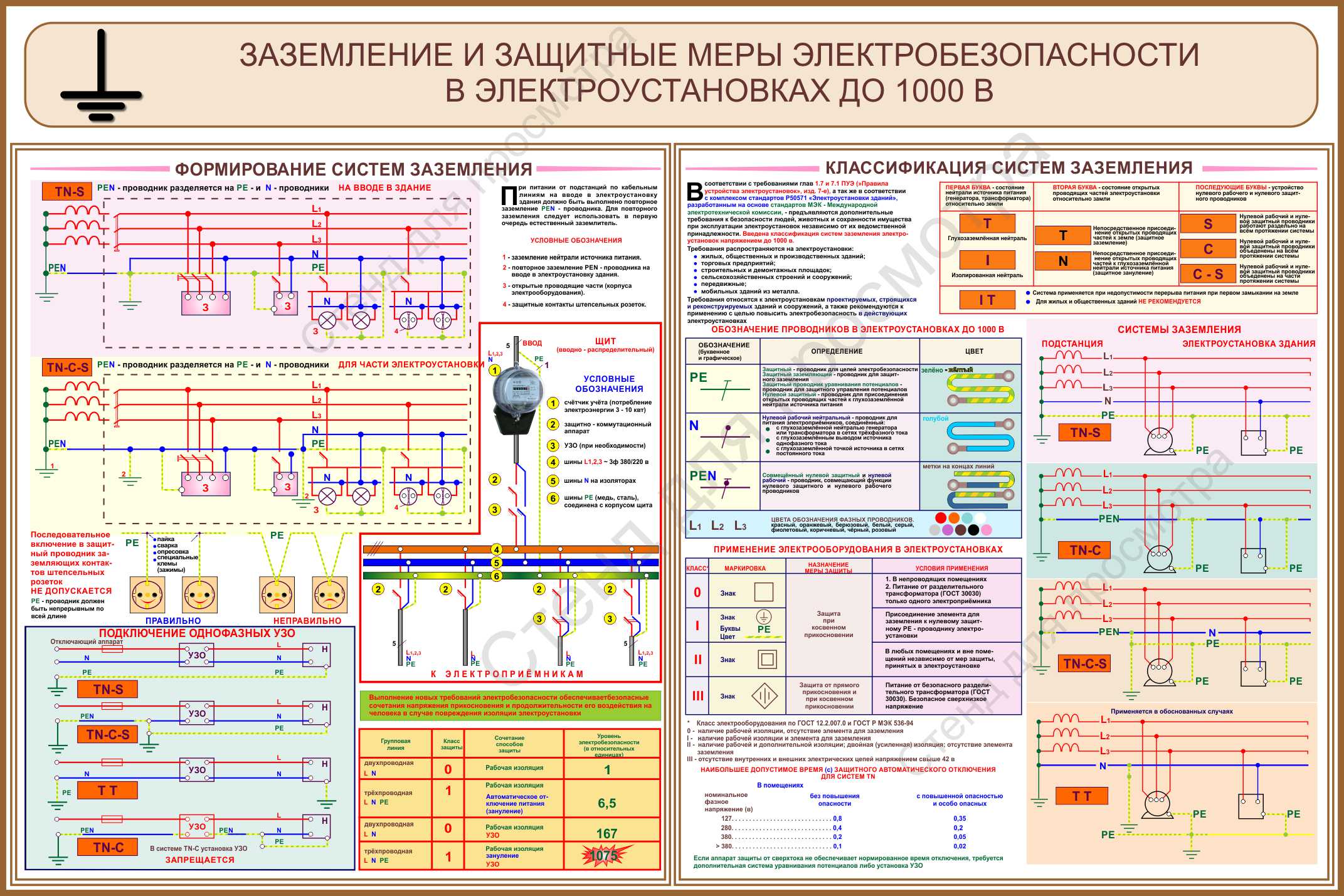

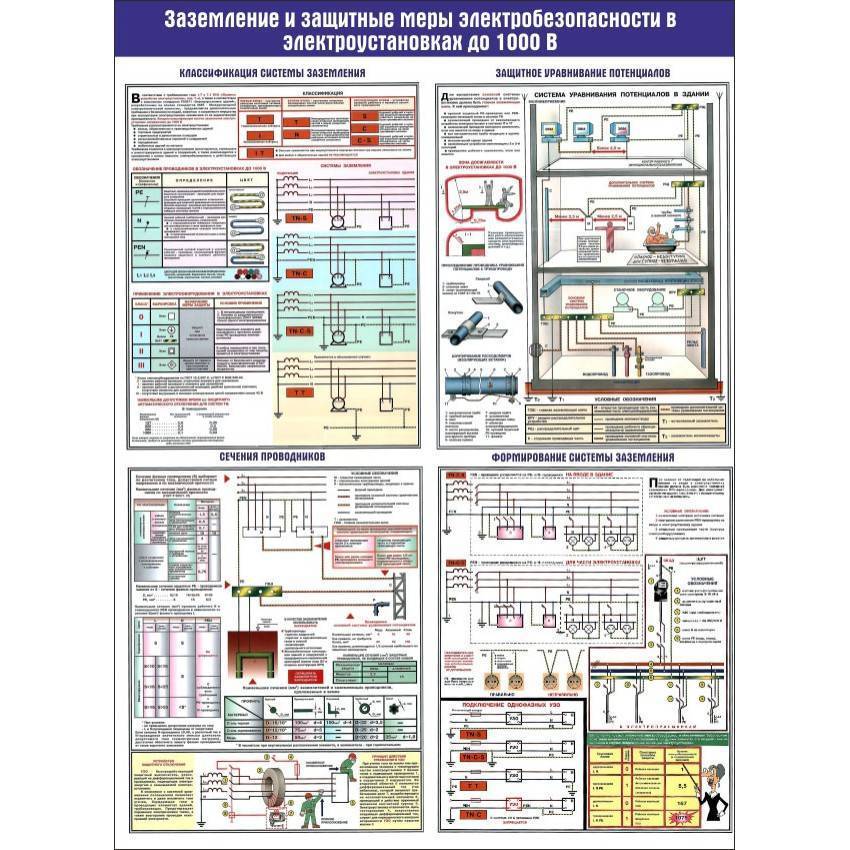

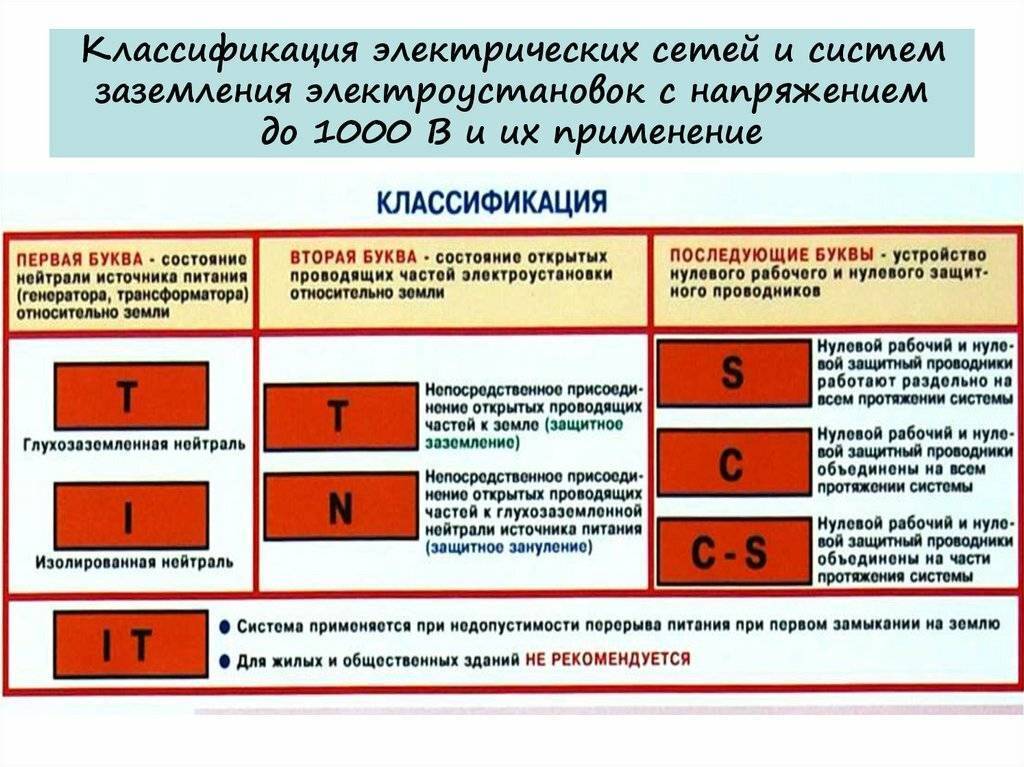

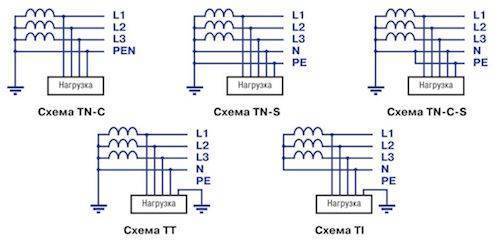

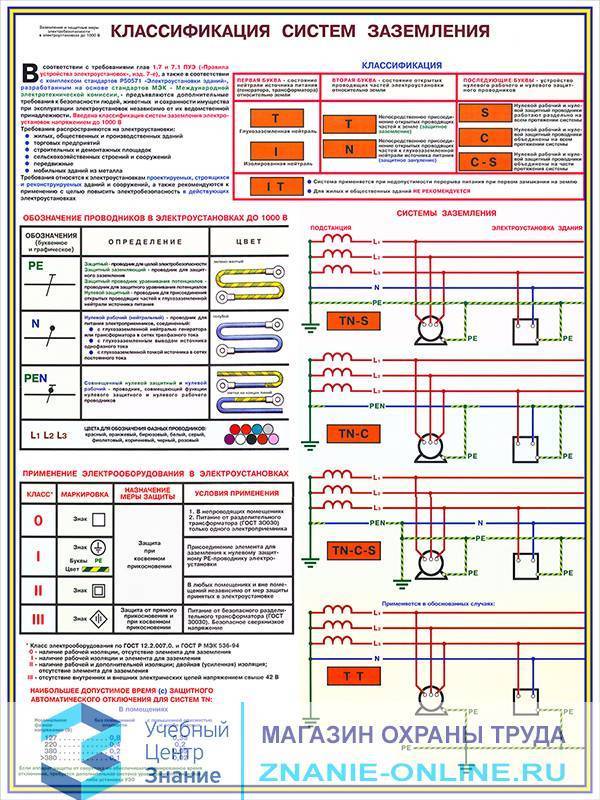

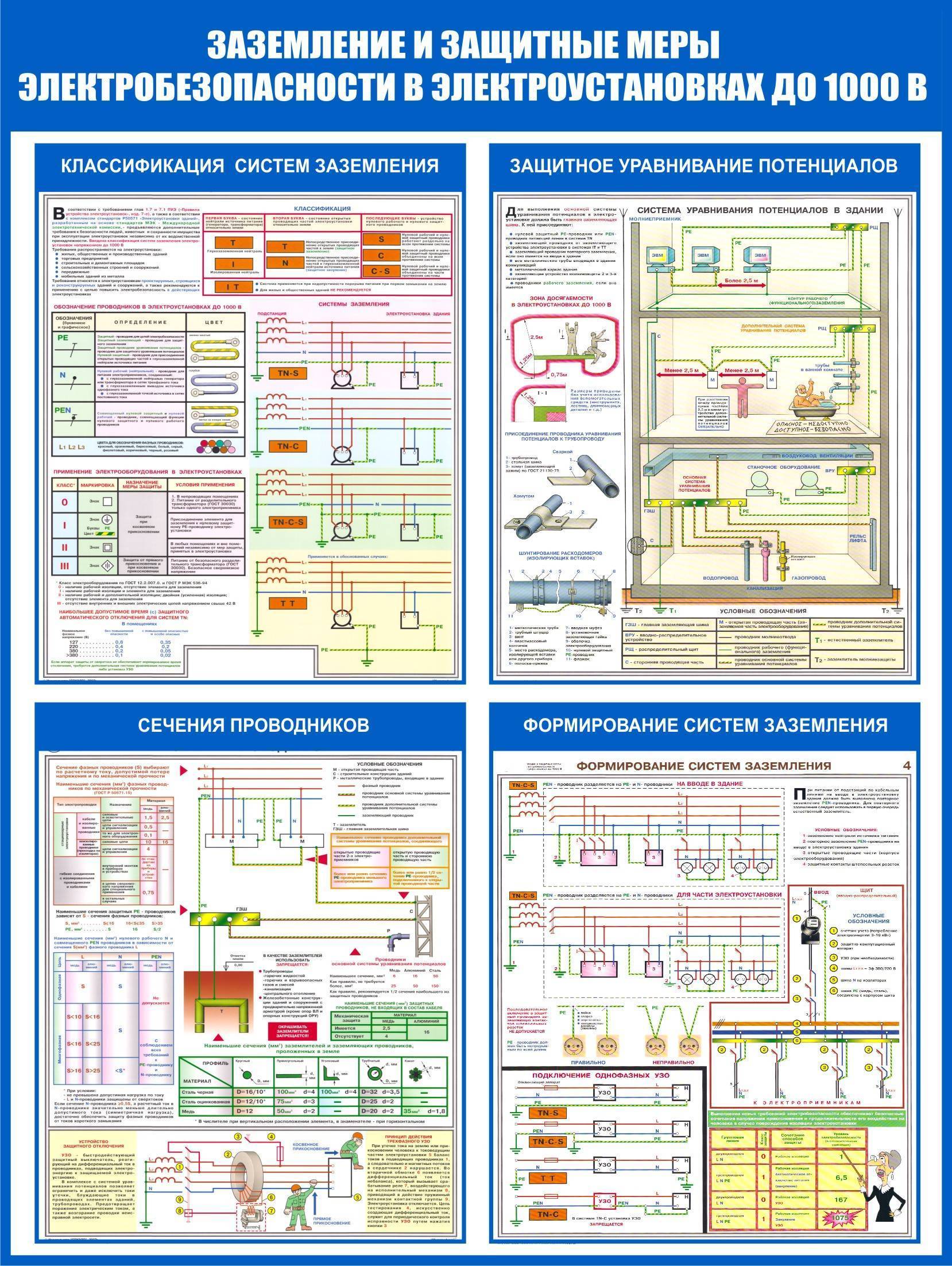

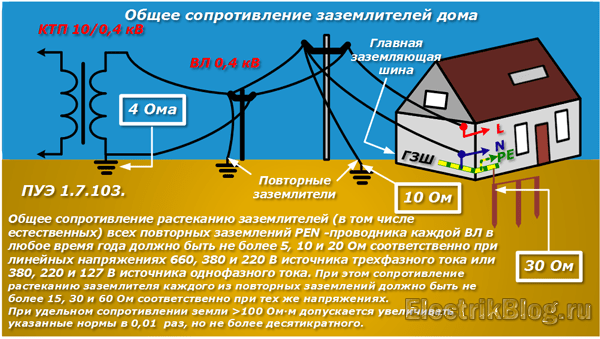

Схемы заземления выбираются по типу электропитания и обозначаются, как системы заземления:

TN (TN-C, TN-S, TN-C-S) – питание от источника с глухозаземленной нейтралью и с заземлителями присоединенными к нейтрали.

Данные системы заземления исторически наиболее применяемые в России и СНГ. Более подробно обсудим их в следующих статьях. Здесь кратко, система TN предполагает, что электропитание осуществляется от трансформатора, общая точка обмоток которого заземлена.

Заземление частей самой электроустановки (дома, подъезда, квартиры, производства) осуществляется подсоединением провода заземления к нейтрали трансформатора. В зависимости от фактической точки подсоединения к нейтрали разделяют схемы TN-C, TN-S, TN-C-S.

TT – питание от источника с глухозаземленной нейтралью и с заземлителями не присоединенными к нейтрали;

Данная система не характерна для нашей страны. Однако, находит применение в загородном строительстве индивидуального домостроения.

IT – система заземления питание от источника с изолированной нейтралью.

Данная система заземления, по своей автономности, стоит рядом с системой TT. Во всех документах они так и описываются в паре, отдельно от системы TN.

Стоит отметить, что системы TT и IT более широко распространены на западе, именно по этому, им больше внимание уделяется в МЭК, чем в ПУЭ

Похожие посты:

  • Шкафы распределительные электрические ШР и ШРС, Рубрика Электрощиток
  • Техническое обслуживание высоковольтного оборудования, Рубрика Ремонт электрики
  • Что влияет на стоимость электромонтажных работ, Рубрика Ремонт электрики
  • Какие бывают бензиновые генераторы, Рубрика Строительство
  • Внутренние электросети: устройство и правила монтажа, Рубрика Монтаж электрики
  • Техническое обслуживание силовых трансформаторов, Рубрика Справочник электрика
  • Светодиодные светильники уличного освещения, Рубрика Строительство
Популярные статьи  Как сделать ремонт инфракрасного обогревателя своими руками?

Защитные меры в электроустановках. Меры защиты от прямого прикосновения

Основная изоляция является важнейшим элементом электроустановок, определяющим надежность работы и безопасность людей. Изоляция токоведущих частей имеет основную функцию – препятствовать прохождению электрического тока нежелательными путями. В то же время она зачастую обеспечивает защиту от случайного (прямого) прикосновения к токоведущим частям.

Это касается в первую очередь проводов и кабелей, прокладываемых в жилых, общественных и производственных зданиях, а также различного рода устройств и аппаратов, применяемых в осветительных сетях и электроприборах (штепсельных розеток, выключателей, предохранителей, патронов для ламп и т.п.).

Основная изоляция токоведущих частей в электрооборудовании до 1 кВ должна покрывать токоведущие части и выдерживать все возможные воздействия, которым она подвергается в процессе эксплуатации. Удаление основной изоляции, как правило, должно быть, возможно, только путём её разрушения.

Состояние изоляции характеризуется её электрической прочностью, диэлектрическими потерями и электрическим сопротивлением.

Электрическая прочность изоляции определяется испытанием её на пробой повышенным (против рабочего) напряжением, диэлектрические потери – специальными испытаниями, а сопротивление – измерениями с помощью специальных приборов (например: мегаомметром).

Состояние изоляции проверяется перед вводом в эксплуатацию и после ремонта электроустановки, а также периодически в межремонтные периоды.

Существует и так называемый непрерывный (постоянный) контроль за состоянием изоляции электрооборудования, находящегося под рабочим напряжением. Как правило, непрерывный контроль сопротивления изоляции осуществляется в электроустановках до 1 кВ с изолированной нейтралью.

Периодичность и объёмы профилактических испытаний изоляции электрооборудования определяются специальными Правилами – «Объёмами и нормами испытания электрооборудования».

Ограждения и оболочки

К ограждениям и оболочкам относятся защитные устройства, предназначенные для предотвращения прикосновения и приближения людей к токоведущим частям, находящимся под напряжением.

Ограждение токоведущих частей, как правило, предусматривается конструкцией электрооборудования.

Электрические машины, аппараты и приборы имеют корпуса, кожухи и оболочки, надёжно защищающие токоведущие части от прямого (случайного) прикосновения.

Голые провода и шины, а также приборы, аппараты, распределительные щиты, клеммники и т.п. конструктивно имеющие незащищенные и доступные прикосновению токоведущие части помещают в специальные шкафы, камеры, ящики, закрывающиеся сплошными или сетчатыми ограждениями.

Сплошные ограждения

обязательны для электроустановок, размещённых в местах, где могут находиться люди, не связанные с обслуживанием электроустановок – в бытовых, общественных и производственных (не электротехнических помещениях).

Сетчатые ограждения

применяются в электроустановках доступных только квалифицированному электротехническому персоналу. В закрытых электроустановках ограждения должны иметь высоту не менее 1,7 м, а в открытых – не менее 2,0 м.

Барьеры

Барьеры предназначены для защиты персонала от случайного прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ

. При обходе барьера не исключается преднамеренное или случайное прикосновение и приближение человека к токоведущим частям.

Общие требования. Электроснабжение

7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S.

При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

7.1.14. Внешнее электроснабжение зданий должно удовлетворять требованиям гл.1.2.

7.1.15. В спальных корпусах различных учреждений, в школьных и других учебных заведениях и т.п. сооружение встроенных и пристроенных подстанций не допускается.

В жилых зданиях в исключительных случаях допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов по согласованию с органами государственного надзора, при этом в полном объеме должны быть выполнены санитарные требования по ограничению уровня шума и вибрации в соответствии с действующими стандартами.

Устройство и размещение встроенных, пристроенных и отдельно стоящих подстанций должно выполняться в соответствии с требованиями глав разд. 4.

7.1.16. Питание силовых и осветительных электроприемников рекомендуется выполнять от одних и тех же трансформаторов.

7.1.17. Расположение и компоновка трансформаторных подстанций должны предусматривать возможность круглосуточного беспрепятственного доступа в них персонала энергоснабжающей организации.

7.1.18. Питание освещения безопасности и эвакуационного освещения должно выполняться согласно требованиям гл. 6.1 и 6.2, а также СНиП 23-05-95 «Естественное и искусственное освещение».

7.1.19. При наличии в здании лифтов, предназначенных также для транспортирования пожарных подразделений, должно быть обеспечено их питание в соответствии с требованиями гл. 7.4.

7.1.20. Электрические сети зданий должны быть рассчитаны на питание освещения рекламного, витрин, фасадов, иллюминационного, наружного, противопожарных устройств, систем диспетчеризации, локальных телевизионных сетей, световых указателей пожарных гидрантов, знаков безопасности, звонковой и другой сигнализации, огней светового ограждения и др., в соответствии с заданием на проектирование.

7.1.21. При питании однофазных потребителей зданий от многофазной распределительной сети допускается для разных групп однофазных потребителей иметь общие N и РЕ проводники (пятипроводная сеть), проложенные непосредственно от ВРУ, объединение N и РЕ проводников (четырехпроводная сеть с PEN проводником) не допускается.

При питании однофазных потребителей от многофазной питающей сети ответвлениями от воздушных линий, когда PEN проводник воздушной линии является общим для групп однофазных потребителей, питающихся от разных фаз, рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN проводника. Отключение должно производиться на вводе в здание, например воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники.

Популярные статьи  Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

При выборе аппаратов и приборов, устанавливаемых на вводе, предпочтение, при прочих равных условиях, должно отдаваться аппаратам и приборам, сохраняющим работоспособность при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN или N проводника, при этом их коммутационные и другие рабочие характеристики могут не выполняться.

Во всех случаях в цепях РЕ и PEN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы.

Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители.

1.7.74

При применении СНН в сочетании с электрическим
разделением цепей открытые проводящие части не должны быть преднамеренно
присоединены к заземлителю, защитным проводникам или открытым проводящим частям
других цепей и к сторонним проводящим частям, кроме случая, когда соединение
сторонних проводящих частей с электрооборудованием необходимо, а напряжение на
этих частях не может превысить значение СНН.

СНН в сочетании с электрическим разделением цепей следует
применять, когда при помощи СНН необходимо обеспечить защиту от поражения
электрическим током при повреждении изоляции не только в цепи СНН, но и при
повреждении изоляции в других цепях, например, в цепи, питающей источник.

При применении СНН в сочетании с автоматическим отключением
питания один из выводов источника СНН и его корпус должны быть присоединены к
защитному проводнику цепи, питающей источник.

1.7.85

Защитное электрическое разделение цепей следует
применять, как правило, для одной цепи.

Наибольшее рабочее напряжение отделяемой цепи не должно
превышать 500 В.

Питание отделяемой цепи должно быть выполнено от
разделительного трансформатора, соответствующего ГОСТ 30030 «Трансформаторы разделительные и безопасные
разделительные трансформаторы
«, или от
другого источника, обеспечивающего равноценную степень безопасности.

Токоведущие части цепи, питающейся от разделительного тpaнсформатора,
не должны иметь соединений с заземленными частями и защитными проводниками
других цепей.

Проводники цепей, питающихся от разделительного
трансфоматора, рекомендуется прокладывать отдельно от других цепей. Если это
невозможно, то для таких цепей необходимо использовать кабели без металлической
оболочки, брони, экрана или изолированные провода, проложенные в изоляционных
трубах, коробах и каналах при условии, что номинальное напряжение этих кабелей
и проводов соответствует наибольшему напряжению совместно проложенных цепей, а
каждая цепь защищена от сверхтоков.

Если от разделительного трансформатора питается только один
электроприемник, то его открытые проводящие части не должны быть присоединены
ни к защитному проводнику, ни к открытым проводящим частям других цепей.

Допускается питание нескольких электроприемников от одного
разделительного трансформатора при одновременном выполнении следующих условий:

1) открытые проводящие части отделяемой цепи не должны
иметь электрической связи с металлическим корпусом источника питания;

2) открытые проводящие части отделяемой цепи должны быть
соединены между собой изолированными незаземленными проводниками местной
системы уравнивания потенциалов, не имеющей соединений с защитными проводниками
и открытыми проводящими частями других цепей;

3) все штепсельные розетки должны иметь защитный контакт,
присоединенный к местной незаземленной системе уравнивания потенциалов;

4) все гибкие кабели, за исключением питающих оборудование
класса II, должны иметь защитный проводник, применяемый в качестве проводника
уравнивания потенциалов;

5) время отключения устройством защиты при двухфазном
замыкании на открытые проводящие части не должно превышать время, указанное в
табл.1.7.2.

Как работает УЗО с заземлением

Устройство защитного отключения выбирается в соответствии с конфигурацией сети, где планируется его установка. Следует сразу же определить наличие или отсутствие заземляющего проводника РЕ. В современных зданиях он изначально предусматривается проектом. На объектах старой постройки до сих пор используется схема PEN, предусматривающая совмещение защитного проводника с нулевым проводом.

Пониженное напряжение в конечных электрических цепях электроустановки здания

Монтаж подключение с землей считается более эффективным, поскольку отключение цепи в данном случае происходит, сразу же при появлении токовой утечки. В схеме PEN, как уже отмечалось, отключение происходит лишь после непосредственного контакта человека с оборудованием.

Если заземление в цепи все же имеется, то перед монтажом защитного устройства следует уточнить его тип. Например, схема TN предполагает глухое заземление нейтрали источника питания. Ее разновидностью является схема TN-C, совмещающая в едином проводе нулевые рабочий и защитный проводники во всей электрической цепи. Этот простой и недорогой вариант обладает существенным недостатком: в случае обрыва PEN-проводника, при наличии собственного заземления прибора, возникает опасность перехода всего потенциала на его корпус и появления на нем напряжения такого же, как во всей цепи.

Иногда электрики пользуются перемычкой, замыкающей нейтраль и заземляющую клемму в розетке. Подобная схема считается неправильной и опасной из-за высокой вероятности поражения током. Когда PEN-провод обрывается, УЗО не будет срабатывать, а на корпусе прибора возникнет опасное напряжение. Избежать поражения можно только случайно: человек в момент контакта с токоопасным корпусом должен также касаться и заземляющего контура, например, труб водопровода или отопления.

Пониженное напряжение в конечных электрических цепях электроустановки здания

Самой надежной для подключения УЗО считается схема TN-S, где подключение нулевого защитного проводника выполняется отдельно. С нейтралью он объединяется лишь в источнике питания, благодаря чему обеспечивается максимальная защита и практически полностью исключается вероятность поражения электротоком. Даже, если произойдет обрыв нейтрального или заземляющего провода, все приборы в цепи будут работать и далее. Опасное напряжение на корпусах не появится, так как произойдет переход потенциала на другой, оставшийся провод. При обрыве сразу двух проводов, все приборы и сама цепь не будут представлять опасности для людей, поскольку электричество полностью отключится.

Существует еще одна так называемая промежуточная схема подключения TN-C-S, когда нейтральный и заземляющий провода могут объединяться лишь на отдельных участках и приобретают свойства PEN-проводника. В этом случае монтаж УЗО является обязательным, иначе цепь вообще останется без защиты.

Категории электроприемников и обеспечение надежности электроснабжения

1.2.17. Категории электроприемников по надежности электроснабжения определяются в процессе проектирования системы электроснабжения на основании нормативной документации, а также технологической части проекта.

1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории. Электроприемники первой категории — электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

Электроприемники второй категории — электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

Электроприемники третьей категории — все остальные электроприемники, не подпадающие под определения первой и второй категорий.

1.2.19. Электроприемники первой категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания. Для электроснабжения особой группы электроприемников первой категории должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания. В качестве третьего независимого источника питания для особой группы электроприемников и в качестве второго независимого источника питания для остальных электроприемников первой категории могут быть использованы местные электростанции, электростанции энергосистем (в частности, шины генераторного напряжения), предназначенные для этих целей агрегаты бесперебойного питания, аккумуляторные батареи и т. п. Если резервированием электроснабжения нельзя обеспечить непрерывность технологического процесса или если резервирование электроснабжения экономически нецелесообразно, должно быть осуществлено технологическое резервирование, например, путем установки взаимно резервирующих технологических агрегатов, специальных устройств безаварийного останова технологического процесса, действующих при нарушении электроснабжения. Электроснабжение электроприемников первой категории с особо сложным непрерывным технологическим процессом, требующим длительного времени на восстановление нормального режима, при наличии технико-экономических обоснований рекомендуется осуществлять от двух независимых взаимно резервирующих источников питания, к которым предъявляются дополнительные требования, определяемые особенностями технологического процесса.

1.2.20. Электроприемники второй категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания.

Для электроприемников второй категории при нарушении электроснабжения от одного из источников питания допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.

1.2.21. Для электроприемников третьей категории электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток.

1.7.160

В точке подключения передвижной электроустановки к
источнику питания должно быть установлено устройство защиты от сверхтоков и
УЗО, реагирующее на дифференциальный ток, номинальный отключающий
дифференциальный ток которого должен быть на 1-2 ступени больше
соответствующего тока УЗО, установленного на вводе в передвижную
электроустановку.

При необходимости на вводе в передвижную электроустановку
может быть применено защитное электрическое разделение цепей в соответствии с
1.7.85. При этом разделительный трансформатор, а также вводное защитное
устройство должны быть помещены в изолирующую оболочку.

Устройство присоединения ввода питания в передвижную
электроустановку должно иметь двойную изоляцию.
