Формирование различных типов заземления системы при подключении электроустановок зданий к одному источнику питания

Важность сопротивления

Основным параметром эффективности заземления электроустановок является величина электрического сопротивления.

Формирование различных типов заземления системы при подключении электроустановок зданий к одному источнику питанияСогласно нормам ПУЭ (Правил Устройства Электроустановок) сопротивление заземлителя на жилых объектах с напряжением сети 220 и 380 Вольт, должно составлять не более чем 30 Ом.

Сопротивление промышленного оборудования (трансформаторных подстанций, генераторов, сварочного оборудования и других приборов) не более чем 4 Ом.
Чтобы достигнуть заданного в ПУЭ значения сопротивления, необходимо обеспечить заземляющее устройство высокой проводимостью. Для увеличения проводимости заземлителя в электроустановках и уменьшения его сопротивления необходимо выполнить одно из условий.

Во-первых, можно увеличить площадь соприкосновения заземляющего контура с землей. Достигается или увеличением площади металлической рамки заземлителя или помещением в грунт дополнительных стальных прутьев.

Во-вторых, можно повысить проводимость земли в месте установки заземлителя. Сопротивление повышается, если грунт поливать соляным раствором.

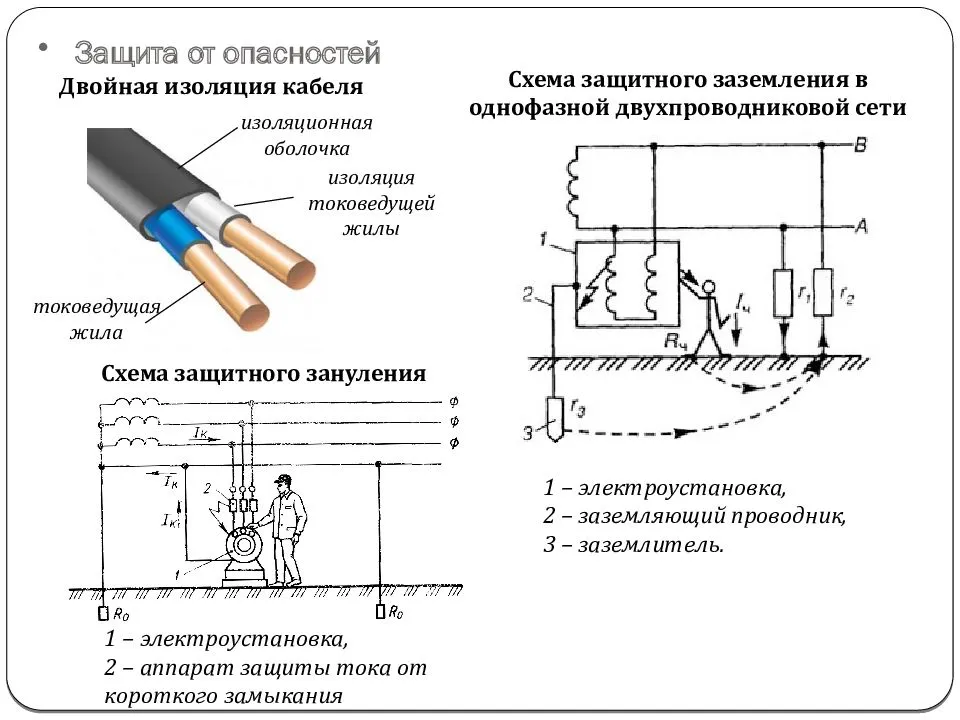

Заземление и зануление: в чем разница?

Заземление электрического оборудования возможно двумя способами:

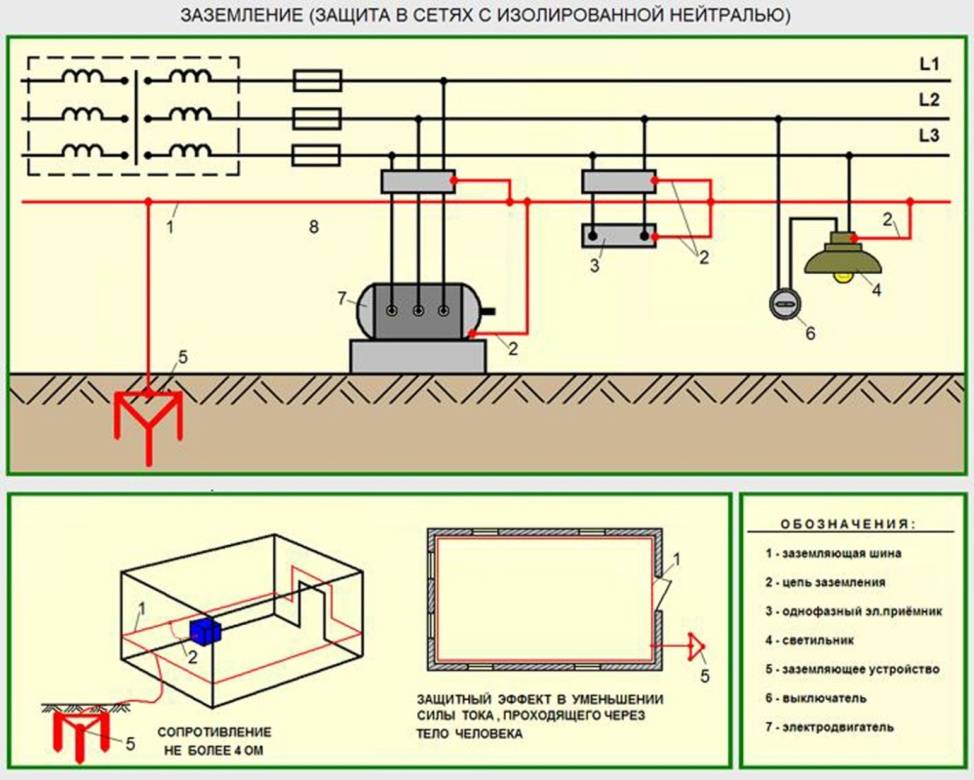

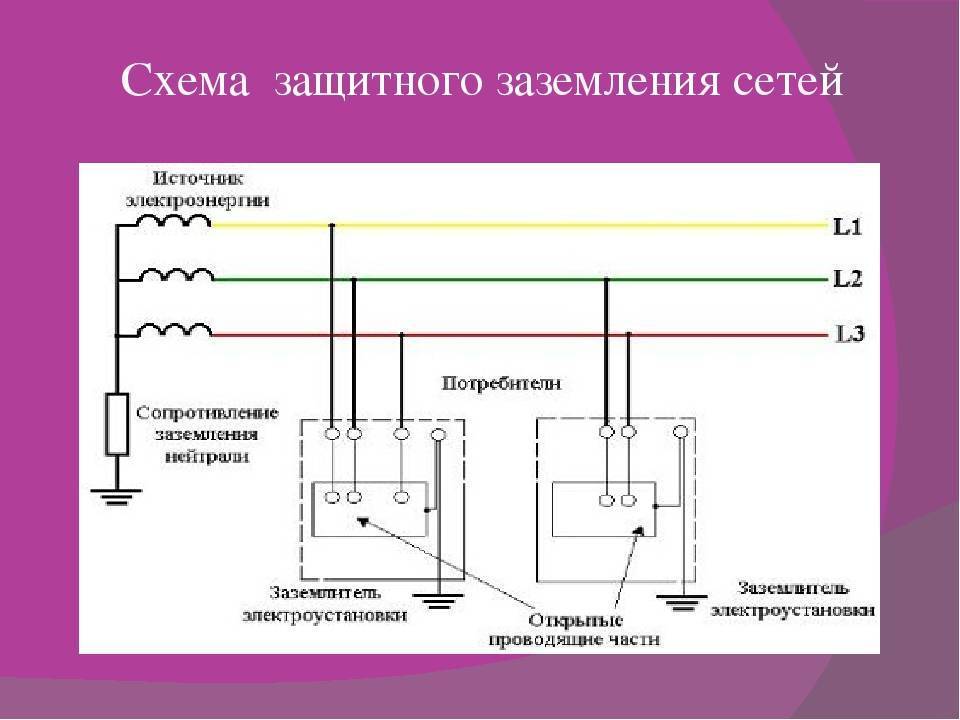

  • Защитное заземление: установка заземляющего приспособления и присоединение к нему части электрического объекта.
  • Зануление — присоединение частей электроприбора или установки с заземленной нейтралью с нулевым проводом. Этот тип защиты отключает оборудование при наличии повреждений.

Заземлители разделяют на два вида: естественные и искусственные. К первым можно отнести металлоконструкции сооружений, которые соединены с землей.

Искусственными заземлителями выступают стальные штыри, трубы, уголки, ввинченные в землю. Они имеют систему соединений между собой с помощью стальных полос или проволоки. Проводниками между электрическим оборудованием и заземлителями являются шины из стали или меди. Их соединяют при помощи сварки или болтами.

Защитное заземление требуется для такого оборудования как электромашины, трансформаторы, шкафы.

Согласно Правилам Устройства Электроустановок (ПУЭ) занулевание, как преднамеренная защита, используется только в промышленных условиях, и не должоа практиковаться в быту.

Работа со схемой зануления рассчитана на предотвращения короткого замыкания. Именно при возникновении такой ситуации срабатывает автоматическое выключение. На производстве электроустановки имеют хотя бы общий контур заземления.

Защитное заземление и зануление электроустановок позволяет обезопасить жизнь человека при взаимодействии с электрическими объектами, в случае возникновения неполадок в их работе.

Вступление

В прошлой статье мы говорили о понятии косвенное прикосновение. Напомню, косвенным называют прикосновение к частям электроустановки, которые не должны быть под напряжением в рабочем режиме, но оказались под напряжением в результате аварийной ситуации.

Примером из быта, может послужить, так называемый, пробой изоляции проводки холодильника на корпус. Касаясь такого корпуса, человек попадает под напряжение с протеканием тока через руку-ногу в пол. При малых токах, результатом такой аварийной ситуации может стать проблема «холодильник бьет током», а при больших токах, если не выполнена защита от косвенного прикосновения, может быть серьезное поражение электрическим током.

Защитное электрическое разделение цепей

Применяется в электроустановках до 1 кВ, как правило, для одной цепи.

Наибольшее рабочее напряжение отделяемой цепи не должно превышать 500В.

Питание отделяемой цепи должно выполняться от разделительного трансформатора, или безопасного разделительного трансформатора, или от другого источника, обеспечивающего равноценную степень безопасности.

Токоведущие части цепи, питающейся от разделительного трансформатора, не должны иметь соединений с заземленными частями и защитными проводниками других цепей.

Если от разделительного трансформатора питается только один электроприемник, то его открытые проводящие части не должны подключаться ни к защитному проводнику, ни к открытым проводящим частям других цепей.

В исключительных случаях допускается питание нескольких электроприемников от одного разделительного трансформатора при одновременном выполнении следующих условий:

  1. открытые проводящие части отделяемой цепи не должны иметь электрической связи с металлическим корпусом источника питания;
  2. открытые проводящие части отделяемой цепи должны быть соединены между собой изолированными незаземленными проводниками местной системы уравнивания потенциалов, не имеющей соединений с защитными проводниками и открытыми проводящими частями других цепей;
  3. все штепсельные розетки должны иметь защитный контакт, присоединенный к местной незаземленной системе уравнивания потенциалов;
  4. все гибкие провода и кабели, за исключением питающих оборудование класса II, должны иметь защитный проводник для уравнивания потенциалов;
  5. время отключения защиты при 2-х фазном замыкании на открытые проводящие части не должно превышать нормируемое табл. 4.1 время (для системы IT)

Изолирующие (непроводящие) помещения, зоны и площадки

В случаях, когда в электроустановках до 1 кВ требования к автоматическому отключению питания не могут быть выполнены, а применение других защитных мер невозможно или нецелесообразно применяют изолирующие помещения, зоны и площадки.

Сопротивление изоляции пола и стен таких помещений, зон и площадок в любой точке должно быть не менее:

50 кОм для установок до 500 В;

100 кОм для установок выше 500 В.

В изолирующих помещениях, зонах и площадках не должны предусматриваться защитные проводники, а также должны применяться меры против заноса потенциала на сторонние проводящие части помещения извне.

Пол и стены таких помещений не должны подвергаться воздействию влаги.

При выполнении мер защиты от прямого и косвенного прикосновения в электроустановках напряжением до 1 кВ классы применяемого электрооборудования (электроинструмента) по способу защиты человека от поражения электрическим током следует принимать в соответствии с табл. 4.2.

Таблица 4.2. Применение электрооборудования (электроинструмента) в электроустановках напряжением до 1 кВ

Класс по ГОСТ

Маркировка

Назначение

защиты

Условия применения в электроустановке

При косвенном прикосновении

Применение в непроводящих помещениях.

Питание от вторичной обмотки разделительного трансформатора только одного электроприемника

I

Защитный зажим – знак

или буквы РЕ, или желто-зеленые полосы

При косвенном прикосновении

Присоединение заземляющего зажима электрооборудования к защитному проводнику электроустановки

II

Знак

При косвенном прикосновении

Независимо от мер защиты принятых в электроустановке

III

Знак

От прямого и косвенного прикосновения

Питание от безопасного разделительного трансформатора

Это интересно: Классы защиты от поражения электрическим током по ГОСТ: изучаем в общих чертах

Популярные статьи  Закон Джоуля-Ленца: определение, формулы

Уравнивание потенциалов

Если в одной и той же электросети имеется несколько электроустановок, часть корпусов которых заземлена через отдельный заземлитель без соединения с PE-проводником, а часть оборудования имеет соединение с PE-проводником, такое положение дел опасно, и так заземлять электроустановки запрещается. Почему? Потому что если произойдет замыкание фазы на корпус, скажем, двигателя, заземленного отдельным заземлителем, то корпуса зануленных электроустановок окажутся под напряжением относительно земли. Напомним, что зануление — это соединение металлических нетоковедущих частей электроустановки с нулевым проводником сети.

Опасно здесь то, что оборудование с правильно организованной защитой окажется под напряжением. Печальный опыт из животноводческого хозяйства свидетельствует о том, что такое неправильное заземление оборудования имело следствием массовую гибель животных.

Чтобы избежать подобных опасностей, реализуют уравнивание потенциалов. Проводящие части защищаемого оборудования соединяют, чтобы потенциалы их были одинаковыми, и таким образом обеспечивается электробезопасность электросети при косвенном прикосновении.

Согласно ПУЭ, у электроустановок на напряжение до 1000 вольт между собой соединяют нулевой защитный PEN- или PE-проводник питающей линии системы TN с заземляющим проводником заземляющего устройства систем IT и TT и с заземляющим устройством заземлителя повторного заземления на вводе в здание.

Сюда же присоединяют металлические коммуникационные трубы сооружения, проводящие части каркаса здания, проводящие части централизованных систем кондиционирования и вентиляции, заземляющие устройства системы молниезащиты 3 и 2 кат., проводящие оболочки телекоммуникационных кабелей, а также функциональное заземление, если нет ограничений по ПУЭ. Проводники системы уравнивания потенциалов от всех этих частей присоединяют затем к главной заземляющей шине.

Зачем нужно заземление – ликбез по электробезопасности

Формирование различных типов заземления системы при подключении электроустановок зданий к одному источнику питанияНаличие заземляющего контакта в современных электророзетках стало привычным делом. Ему соответствует контакт на вилке любого электроприбора. Попробуем разобраться, зачем нужно заземление.

Что такое заземление

Заземлением называют подключение токопроводящих элементов, в норме не пребывающих под напряжением, к заземлителю — заглубленной в грунт металлической конструкции с низким электрическим сопротивлением. В качестве упомянутых токопроводящих элементов могут выступать металлический корпус электроустановки, рабочие органы машин или бытовых приборов и т.д.

Также заземляют экранирующие оплетки электрических кабелей.

1.7.160

В точке подключения передвижной электроустановки к
источнику питания должно быть установлено устройство защиты от сверхтоков и
УЗО, реагирующее на дифференциальный ток, номинальный отключающий
дифференциальный ток которого должен быть на 1-2 ступени больше
соответствующего тока УЗО, установленного на вводе в передвижную
электроустановку.

При необходимости на вводе в передвижную электроустановку
может быть применено защитное электрическое разделение цепей в соответствии с
1.7.85. При этом разделительный трансформатор, а также вводное защитное
устройство должны быть помещены в изолирующую оболочку.

Устройство присоединения ввода питания в передвижную
электроустановку должно иметь двойную изоляцию.

1.7.159

В случае питания передвижной электроустановки от
стационарного источника питания для защиты при косвенном прикосновении должно
быть выполнено автоматическое отключение питания в соответствии с 1.7.79 с
применением устройства защиты от сверхтоков. При этом время отключения,
приведенное в табл.1.7.1, должно быть уменьшено вдвое либо дополнительно к
устройству защиты от сверхтоков должно быть применено устройство защитного
отключения, реагирующее на дифференциальный ток.

В специальных электроустановках допускается применение УЗО,
реагирующих на потенциал корпуса относительно земли.

При применении УЗО, реагирующего на потенциал корпуса
относительно земли, уставка по значению отключающего напряжения должна быть
равной 25 В при времени отключения не более 5 с.

Естественные и искусственные виды заземления

Формирование различных типов заземления системы при подключении электроустановок зданий к одному источнику питанияЕстественное заземление – конструкции непосредственно соприкасающиеся с землей

В качестве естественной защиты используются:

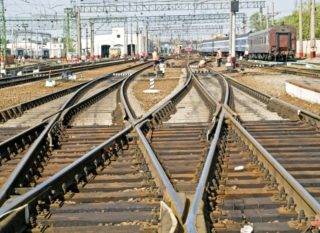

  • Свинцовые оболочки кабелей, проложенные в траншеях под землей; рельсовые пути неэлектрифицированных подъездных путей, железных дорог и т.д.
  • Железобетонные и металлические конструкции любых строительных сооружений, которые непосредственно соприкасаются с землей.

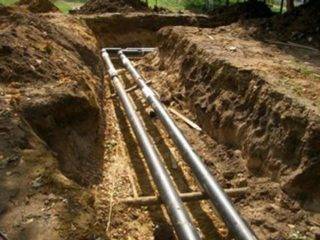

  • Проведенные под землей водопроводные и канализационные магистрали. Нельзя использовать металлические трубы, по которым проходят взрывоопасные и горючие вещества.

Формирование различных типов заземления системы при подключении электроустановок зданий к одному источнику питанияИскусственное заземление

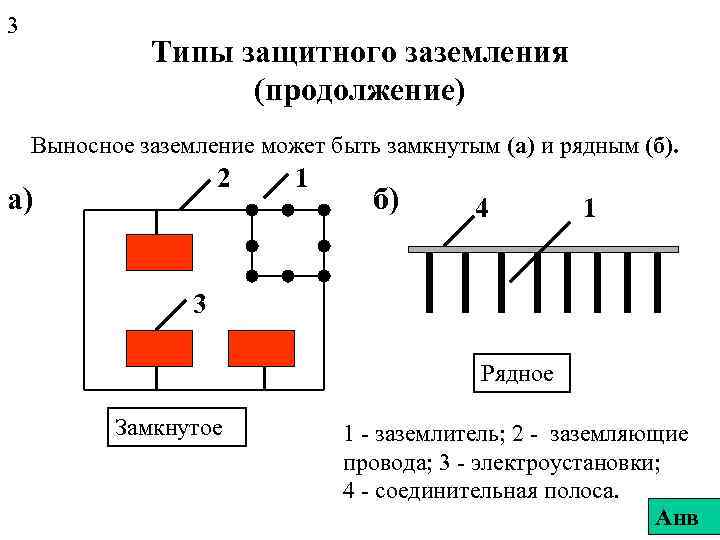

Как правило, для искусственных заземлителей используют горизонтальные и вертикальные электроды. Роль вертикальных может играть прутик или стальная труба, длиной не менее 3 метров. Суть реализации состоит в том, чтобы верхние концы погрузить в землю и соединить полоской из стали, используя сварочный аппарат. Такая технология образует контур заземления.

Для безопасного использования электрических приборов должны быть использованы естественные заземлители. Их применение позволяет сэкономить семейный бюджет и время, поскольку нет необходимости сооружать искусственные заземлители. Если естественный вид удовлетворяет все требования ПУЭ по сопротивлению растекания, искусственное можно не сооружать.

Сравнение искусственного и естественного контура

Формирование различных типов заземления системы при подключении электроустановок зданий к одному источнику питанияТрубопроводы, находящиеся в земле, выполняют роль естественного заземлителя

Естественный контур – это две и более металлические конструкции, которые контактируют с почвой для безопасного использования бытовой техники. Естественное заземление также делится на следующие разновидности:

  • Трубопроводы, предназначенные для различных целей, находящиеся в земле.
  • Арматура строительных сооружений, которая погружается в слои грунта.

Данные типы защитного контура обязательно должны быть связаны с объектом минимум двумя элементами. Как правило, их устанавливают в разных частях конструкции.

  • отопительные системы и канализационные магистрали;
  • трубы, поверхность которых покрыта антикоррозийным составом;

  • металлоконструкции, предназначенные для транспортировки горючих и токсичных веществ.

Искусственный контур – это специальные конструкции, изготовленные из металла. Для работы их погружают в слои грунта. Наиболее распространенные примеры искусственных защитных контуров:

  • Металлические полотна, заложенные в землю. Им могут быть свойственны разные формы и размеры.
  • Стержни, уголки, трубы и стальные балки, помещенные в землю.

Что такое PE и PEN проводники?

PEN-проводник — это проводник, совмещающий в себе функции нулевого защитного и нулевого рабочего проводника. Он идет от подстанции и разделяется на PE и N проводники, непосредственно у потребителя.

PE-проводник — это защитное заземление, которое мы используем, например,  в квартире в розетке с заземлением. PE-проводник используется для заземления устройств, установок и приборов, где уровень напряжения не превышает 1 кВ.

Данный тип заземления используется только для гарантии безопасности. Такое заземление обеспечивает непрерывное соединение всех открытых и внешних деталей. Механизм обеспечивает стекание тока на землю, которое появилось вследствии попадания электрического тока на корпус какого-либо устройства.

PEN-проводник (объединение нулевого защитного и нулевого рабочего проводника) применяется при использовании системы заземления типа TN-C.

Популярные статьи  Как правильно подключить точечный светильник с подсветкой?

1.7.68

Ограждения и оболочки в электроустановках напряжением до 1 кВ должны иметь степень защиты не менее IP 2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования.

Ограждения и оболочки должны быть надежно закреплены и иметь достаточную механическую прочность.

Вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента либо после снятия напряжения с токоведущих частей. При невозможности соблюдения этих условий должны быть установлены промежуточные ограждения со степенью защиты не менее IP 2X, удаление которых также должно быть возможно только при помощи специального ключа или инструмента.

1.7.164

Допускается не выполнять местный заземлитель для
защитного заземления передвижной электроустановки, питающейся от автономного
передвижного источника питания с изолированной нейтралью, в следующих случаях:

1) автономный источник питания и электроприемники
расположены непосредственно на передвижной электроустановке, их корпуса
соединены между собой при помощи защитного проводника, а от источника не
питаются другие электроустановки;

2) автономный передвижной источник питания имеет свое
заземляющее устройство для защитного заземления, все открытые проводящие части
передвижной электроустановки, ее корпус и другие сторонние проводящие части
надежно соединены с корпусом автономного передвижного источника при помощи
защитного проводника, а при двухфазном замыкании на разные корпуса
электрооборудования в передвижной электроустановке обеспечивается время
автоматического отключения питания в соответствии с табл.1.7.10.

Назначение

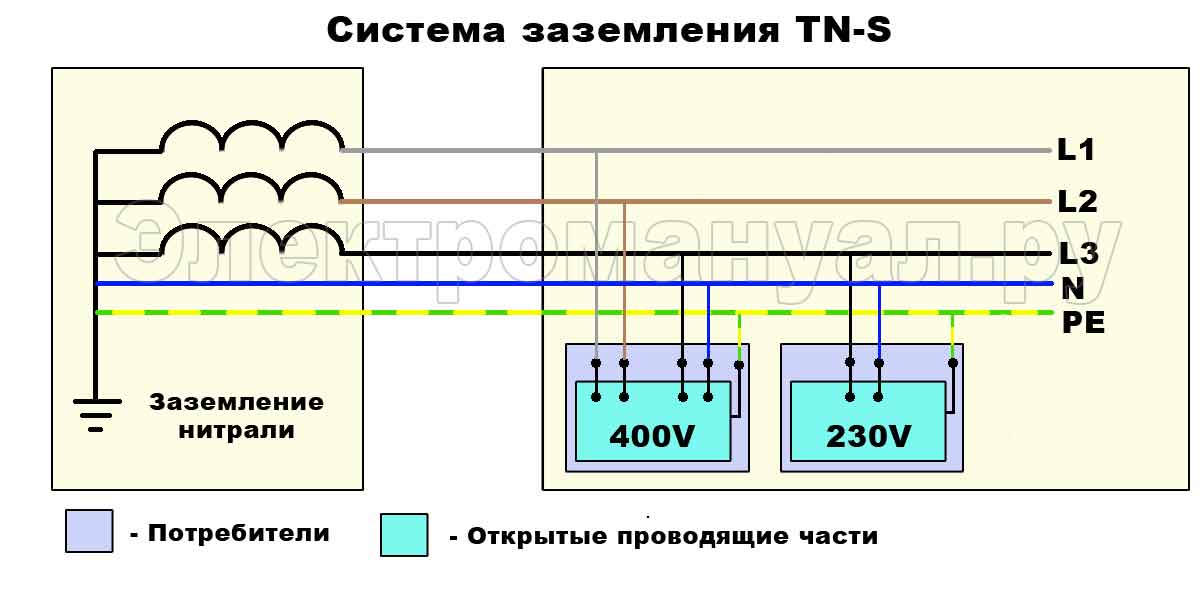

Рассмотрим описание работы и схемы каждой из использующихся систем заземления.

TN – это система, в которой нейтральный провод глухо заземлен, а все остальные электрические отводы подключены к ней. Особенности этой схемы в том, что для её реализации возле трансформатора устанавливается специальный реактор, который гасит дугу, появляющуюся в проводке.

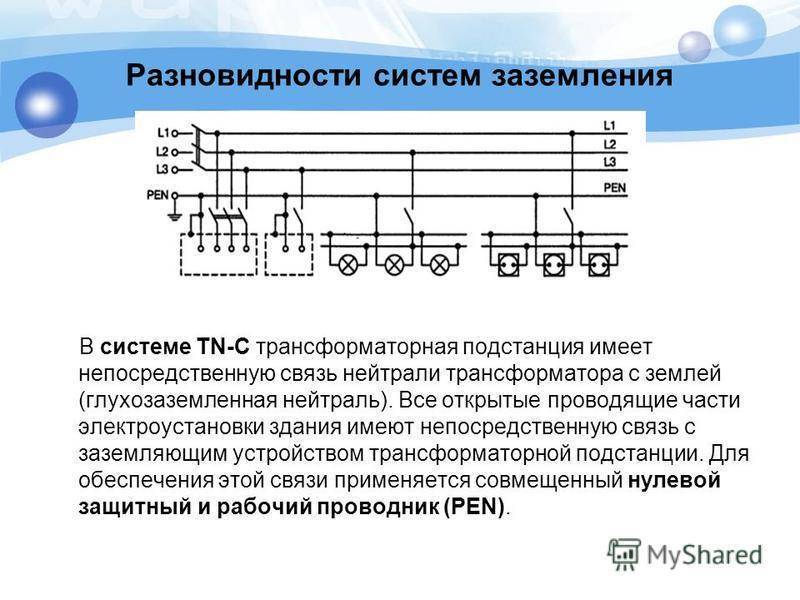

У этой системы есть две разновидности: TN-С и TN-CS. TN-С характеризуется тем, что для защиты системы электроснабжения используется одни комбинированный отвод, объединяющий нейтраль и землю. Этот проводник чаще всего используется в жилых помещениях, промышленных зонах и т. д. У него свои достоинства и недостатки:

  1. К плюсам можно отнести простоту и универсальность установки. Устройство такого заземления легко производится своими руками;
  2. Но существенным недостатком является отсутствие отдельного заземляющего провода. Во многоквартирном доме такая система может быть не просто неэффективна, но и опасна. Кроме того, когда открытые отводы находятся под напряжением, они могут ударить током. Чтобы предупредить это, многие хозяева отдельно обустраивают зануление сети;
  3. Перед монтажом требуется провести предварительный расчет сечения проводников;
  4. При использовании этой методики нельзя производить выравнивание потенциалов;
  5. В основном она используется для заземления дачи, старых квартир или частных домов. Для современных новостроек применяется очень редко, т. к. технология не подходит по своим техническим характеристикам.

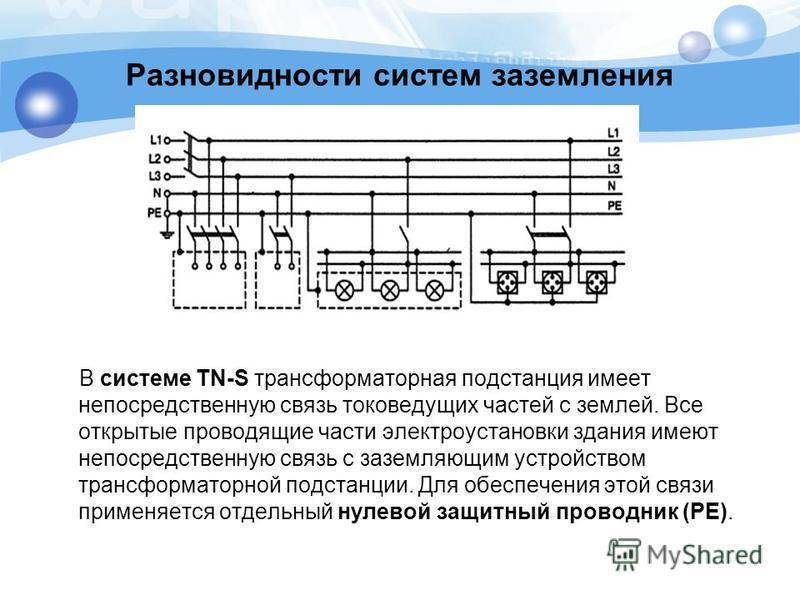

Сравнительно с ней, TN-CS более безопасна для бытового использования. Она состоит из двух кабелей: заземления и нуля

Если Вы обустраиваете проводку в новом доме, то рекомендуем обратить внимание именно на такой раздельный вариант, она идеально подойдет для нового жилого фонда

Протягивается она от самой трансформаторной подстанции, где напрямую заземляется. Из-за этого при установке можно столкнуться с рядом проблем. Помимо этого техническое проектирование и требования ПУЭ требуют для её реализации использования трехжильного либо пятижильного провода.

Чтобы упростить установку земли, придумали систему, объединяющую достоинства и упрощающую недостатки двух предыдущих. Это TN-C-S. Здесь, как и в TNC есть нулевой провод, который способствует повышению сопротивления при утечке, но, как и TNS, она раздельная. За счет этого обеспечивает мгновенную реакцию УЗО при аварийной ситуации.

Не требует использования дорогого пятижильного провода и может монтироваться в любых постройках и для различного сечения проводников. При этом нужно отметить, что заземление производится по стоякам в подъезде, поэтому предварительно обязательно нужно взять разрешение у электропоставляющей компании. Также к недостаткам нужно отнести тот факт, что если обрывается заземляющий кабель, то открытые отводы стояков могут быть под высоким напряжением.

Схема системы глухого заземления и молниезащиты TT является глухозаземленной и полностью изолированной. В ней для подключения открытых отводов электроустановок или коммуникаций используются специальные нейтральные переходники. Её принцип действия очень простой, но он нецелесообразен для дома или квартиры. Если объяснить просто, то в землю у здания забивается металлический колышек, который соединяется с отводами. К такому контуру подключается оборудование. Установка такой системы допускается только в небольших нежилых помещениях, скажем, в бане, МАФе и прочих постройках. Также может использоваться для освещения или местного отопления (теплицы, инкубатора). Профессиональный вариант можно увидеть у компании Zandz.

Главным достоинством такого стержневого метода является его мобильность. При необходимости все содержимое этой модульной конструкции просто переносится на другое место, чего нельзя сделать ни с одной другой «землей». Это очень удобно, если требуется замена, проверка, осмотр или ремонт постоянной стационарной системы.

Применение системы IT в основном производится различными лабораториями или медицинскими организациями. Монтаж осуществляется посредством нейтрали, которая изолируется от заземления. При этом иногда используется, где земля подключается за счет крепления нейтрального кабеля к приборам с очень высоким сопротивлением. Её техническое исполнение обеспечивает практически полное отсутствие различных магнитных полей, вихревых токов и других недостатков прочих систем заземления. Подобный комплект (Galmar и прочие) можно купить и использовать и в бытовых целях, но он довольно дорогой. Его стоимость варьируется от 50 долларов до нескольких сотен (цена зависит от протяженности системы).

Видео: зануление и заземление

Проверка заземляющих устройств

Чтобы поддерживать заземляющие устройства в надлежащем техническом состоянии, необходимы регулярные проверки оборудования. В перечень проверочных мероприятий входят следующие действия:

  1. Внешний осмотр наземной части оборудования.
  2. Тестирование наличия электроцепи между заземляющим устройствам и подзащитными компонентами.
  3. Замер сопротивления контура.
  4. Мониторинг пробивных трансформаторных предохранителей.
  5. Тестирование надежности соединений с естественными заземлительными устройствами.
  6. Замеры сопротивления петли фаза–ноль.
  7. Измерение удельного сопротивления земли для опор линий электропередачи, если напряжение превышает 1 кВт.
  8. Вскрытие почвы в отдельных местах для визуального контроля за элементами системы.

Проверка присутствия электроцепи между заземлением и защищаемым электрооборудованием осуществляется для подтверждения непрерывности и надежности системы. В ней недопустимы обрывы или некачественные контакты. В простых сетях (без больших разветвлений) сопротивление переходных контактов замеряют непосредственно между защитным и защищаемым элементом системы. Для сложных сетей используется другая тактика: вначале делается замер между заземлителем и отдельными частями магистрали, а уже затем — между участками и заземленными элементами.

Популярные статьи  Кабель NYM: расшифровка, технические характеристики, конструкция

Для измерений используют специальный аппарат — омметр (например, М-372). Также применяют измерительные мосты (типы приборов — УМВ, МMB, MBУ) или измерительное устройство типа МC-08. Непосредственно замеры сопротивления заземляющего контура выполняют измерителями М-416б ИСЗ-01, МС-08, М-1103.

Чтобы защитить электросети (до 1 кВт) с отведенной от земли нейтралью от перенапряжений, трансформаторы оснащают пробивными предохранителями. Надежность функционирования предохранителей зависит от правильности сборки и регулярного контроля за их техническим состоянием. В связи с этим проверка предохранителей проводится как при пусковых работах, так и при ремонте оборудования или перестановке данных устройств. Также предохранители проверяются при наличии предположения об их возможном срабатывании.

В случае повреждения участка и если показатель тока однофазного замыкания 1К соответствует следующему ниже условию, сеть отключается.

Чтобы определить ток однофазного замыкания, делают замер полного сопротивления электроцепи однофазного замыкания на корпус устройства или грунт. Самым простым способом измерения считается замер сопротивления петли ноль–фаза. Для этого используют вольтметр и амперметр.
Все устройства, используемые для измерений, должны иметь технический паспорт. В документе указывается схема заземления, результаты последних замеров и проверок состояния системы, данные о действиях, осуществленных при проведении ремонтных работ и внесенных изменениях.

Защита от косвенного прикосновения: основные меры защиты с пояснениями

В прошлой статье мы говорили о понятии косвенное прикосновение. Напомню, косвенным называют прикосновение к частям электроустановки, которые не должны быть под напряжением в рабочем режиме, но оказались под напряжением в результате аварийной ситуации.

Примером из быта, может послужить, так называемый, пробой изоляции проводки холодильника на корпус. Касаясь такого корпуса, человек попадает под напряжение с протеканием тока через руку-ногу в пол.

При малых токах, результатом такой аварийной ситуации может стать проблема «холодильник бьет током», а при больших токах, если не выполнена защита от косвенного прикосновения, может быть серьезное поражение электрическим током.

Защита от косвенного прикосновения

Защита от косвенного прикосновения должна применяться во всех электроустановках напряжением 50В (переменное напряжение) и 120В (постоянное напряжение).

Основная задача защиты от косвенного прикосновения это выполнения основного правила зашиты от поражений элеткротоком, вовремя отключить питание опасной цепи, чтобы избежать поражения.

По нормативам ПУЭ изд.7 (раздел1 ,глава 1.7.) и МЭК 60 364_4_41(раздел 413), защитой от косвенного прикосновения являются следующие меры:

1. Автоматическое отключение электрического питания за безопасное время. Это значит, что в цепи, должны быть предусмотрены все меры, чтобы электропитание цепи отключилось автоматически при аварии или опасной ситуации. На практике это установка устройств автоматического отключения (автоматов защиты) и устройств защитного отключения (УЗО).2. Создание систем уравнивания и выравнивания электрических потенциалов токопроводящих приборов и устройств. Иначе, физическое соединение всех частей, которые могут проводить ток, с заземляющей шиной. 3. Использование кабелей и шнуров с двойной или усиленной изоляцией;4. Применение малых (сверх низких) напряжений. Данная мера направлена на намеренное снижение напряжения цепи в целях безопасности. Например, использование понижающих трансформаторов 220/40В на стройплощадках. Изделия из нержавейки

Советуем изучить — Статическое и астатическое регулирование

Следующие меры

5. Защитное разделение электроцепей. Эта мера предполагает, установку разделяющих трансформаторов для цепей в опасных зонах. Например, установка разделяющего трансформатора на электрическую цепь в ванной (мокрой) комнате.

Важная мера защиты

6. Электроустановка и её части должны быть заземлены. Иначе, соединение частей установки, проводящих ток, с потенциалом земли. В качестве заземлителей могут использоваться и применяться искусственные и естественные заземлители.

Схемы заземления выбираются по типу электропитания и обозначаются, как системы заземления:

TN (TN-C, TN-S, TN-C-S) – питание от источника с глухозаземленной нейтралью и с заземлителями присоединенными к нейтрали.

Данные системы заземления исторически наиболее применяемые в России и СНГ. Более подробно обсудим их в следующих статьях. Здесь кратко, система TN предполагает, что электропитание осуществляется от трансформатора, общая точка обмоток которого заземлена.

Заземление частей самой электроустановки (дома, подъезда, квартиры, производства) осуществляется подсоединением провода заземления к нейтрали трансформатора. В зависимости от фактической точки подсоединения к нейтрали разделяют схемы TN-C, TN-S, TN-C-S.

TT – питание от источника с глухозаземленной нейтралью и с заземлителями не присоединенными к нейтрали;

Данная система не характерна для нашей страны. Однако, находит применение в загородном строительстве индивидуального домостроения.

IT – система заземления питание от источника с изолированной нейтралью.

Данная система заземления, по своей автономности, стоит рядом с системой TT. Во всех документах они так и описываются в паре, отдельно от системы TN.

Стоит отметить, что системы TT и IT более широко распространены на западе, именно по этому, им больше внимание уделяется в МЭК, чем в ПУЭ

Похожие посты:

  • Шкафы распределительные электрические ШР и ШРС, Рубрика Электрощиток
  • Техническое обслуживание высоковольтного оборудования, Рубрика Ремонт электрики
  • Что влияет на стоимость электромонтажных работ, Рубрика Ремонт электрики
  • Какие бывают бензиновые генераторы, Рубрика Строительство
  • Внутренние электросети: устройство и правила монтажа, Рубрика Монтаж электрики
  • Техническое обслуживание силовых трансформаторов, Рубрика Справочник электрика
  • Светодиодные светильники уличного освещения, Рубрика Строительство
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
