Как сделать заземление в гараже своими руками?

Как обслуживать заземление гаража?

Правильно выполненное заземление гаража гарантирует безопасность человека, но со временем, может утратить свои характеристики. Поэтому его целостность и работоспособность должны постоянно проверяться, в ваших же интересах выполнять хотя бы доступные манипуляции:

  • Первое, что должно производиться – периодический осмотр, согласно п .2.7.9 ПТЭЭП он выполняется не реже 1 раза в 6 месяцев, его задача выявить места возможных обрывов или уменьшения сечения шины PE.
  • Осмотр с частичной откопкой выполняется не реже раза в 12 лет в местах наибольшей коррозии, как правило, это место входа заземления в грунт.
  • Измерять величину сопротивления следует также не реже раза в 12 лет, при этом величина определяется из приложения 3.1 ПТЭЭП, приведенного в таблице 2

Таблица 2

Характеристика объекта Удельное сопротивление грунта, r, Ом·м Сопротивление, Ом
Электроустановки напряжением 110 кВ и выше сетей с эффективным заземлением нейтрали, выполненные по нормам на сопротивление до 500 0,5
более 500 0,002·0,5r
Электроустановки 3-35 кВ сетей с изолированной нейтралью до 500 250/Iр*,

но не более 10 Ом

более 500 0,002r·250/Iр
Электроустановки сетей напряжением до1000 В с глухозаземленной нейтралью напряжением:
660/380 В до 100 (более 100)  (15·0,01r)
380/220 В  (30·0,01r)
220/127 В  (60·0,01r)
Электроустановки сетей напряжением до 1000 В с изолированной нейтралью при мощности источника питания:
более 100 кВА до 500 50/Ip*,

но не более 4 Ом

до 100 кВА более 500 50/Ip*,

но не более 10 Ом

* Ip — — расчетный ток замыкания на землю, в качестве которого принимается:

в сетях без компенсации емкостного тока замыкания на землю – ток замыкания на землю;

в сетях с компенсацией емкостного тока замыкания на землю:

— для электроустановок, к которым присоединены компенсирующие аппараты, — ток, равный 125% номинального тока наиболее мощного из этих аппаратов;

— для электроустановок, к которым не присоединены компенсирующие аппараты, — ток замыкания на землю, проходящий в данной сети при отключении наиболее мощного из компенсирующих аппаратов.

Система заземления. Зачем она нужна и как работает

Главная и первостепенная задача системы защитного заземления – обеспечения должного уровня электробезопасности за счет отвода токов утечки или напряжения на корпусе бытового прибора при пробое изоляции.

Как сделать заземление в гараже своими руками?

Как сделать заземление в гараже своими руками?

Заземление позволит спасти жизнь человека в случае, если через его тело будет протекать ток определенной величины, а также защитит строение от пожара при повреждении изоляции проводов внутри стен. Согласитесь, все это стоит затрат на создании заземляющего контура.

Как сделать заземление в гараже своими руками?

Кроме основной, защитной функции, заземление может быть необходимо для правильной и полноценной работы некоторых видов домашних приборов. Оно позволяет полноценно экранировать радиопомехи, возникающие в импульсных и иных радиосхемах, широко используемых в повседневной жизни.

Как сделать заземление в гараже своими руками?

Именно заземление будет экранировать корпус прибора, а потому, все возникающие внутри него радиопомехи в радиочастотном и других диапазонах будут надежно изолированы от внешнего мира.

Принцип работы заземления очень прост, и в его основе лежит факт того, что земля сама по себе является проводником электрического тока.

Как сделать заземление в гараже своими руками?
Контур заземления выполнен таким образом, что создает надежный контакт с землей, как с проводником электричества. Именно в надежности контакта с землей вся суть контура.

Как сделать заземление в гараже своими руками?

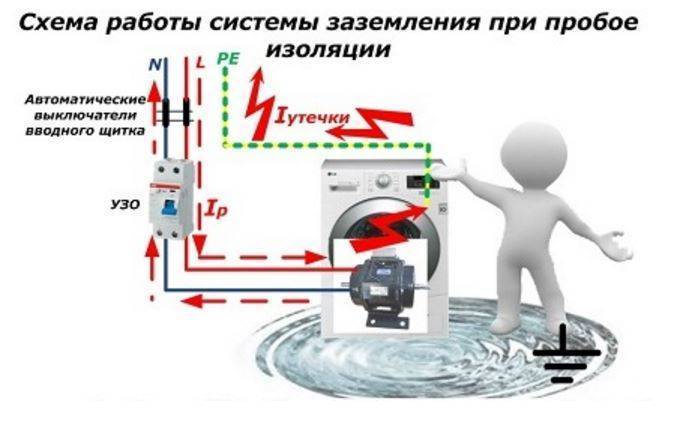

Когда на какой либо точке возникает электрический потенциал, отличный от нуля, он просто замыкается на землю, и сам становится равен нулю.

Как сделать заземление в гараже своими руками?
В этом случае, контур превращается в проводник между точки с потенциалом и землей – как точки с абсолютным электрическим нулем. Все это немного утрированно, но смысл понять позволяет.

Как сделать заземление в гараже своими руками?

Создание заземления

Перед тем как своими руками сделать контур заземления, рекомендуется обратить внимание на ряд важных обстоятельств:

Особое внимание следует уделять контактам. Скрутки запрещены

Действительно надежные соединения позволяют создать клеммы.
Устройство защитного отключения — гарантия безопасности электрической проводки даже в случае утечек тока. При возникновении аварийных ситуаций УЗО моментально отключает питание.

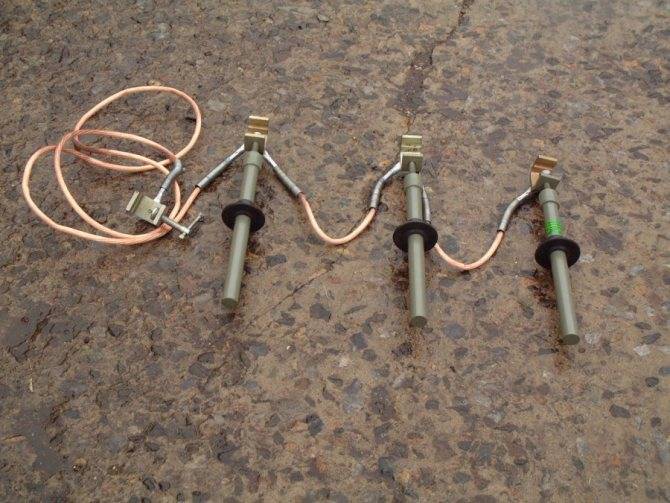

Лучший материал для изготовления электродов — стальные уголки. Рекомендуемый размер уголка — 50 на 50 миллиметров. Оптимальная длина уголка — от 2 до 2,5 метра. Некоторые владельцы гаражей вместо уголка используют трубы. Такой вариант допустим, но толщина стенок труб должна превышать 3,5 миллиметра. Рекомендуемый диаметр трубы — более 32 миллиметров.
Конфигурация заземлительного контура важна. Многие выбирают треугольную схему, однако специалисты настаивают на большей эффективности Т-образной схемы. В этом случае одну пару электродов устанавливают по углам в передней части гаража, другую пару монтируют в смотровой яме. Все электроды объединяют между собой, а затем подключают к шине в электрощите.
Для соединения подземной части системы с заземлительной шиной рекомендуется использовать гибкий провод. Лучший выбор — медный кабель с шестимиллиметровым сечением. Для алюминиевого кабеля необходимо шестнадцатимиллиметровое сечение.

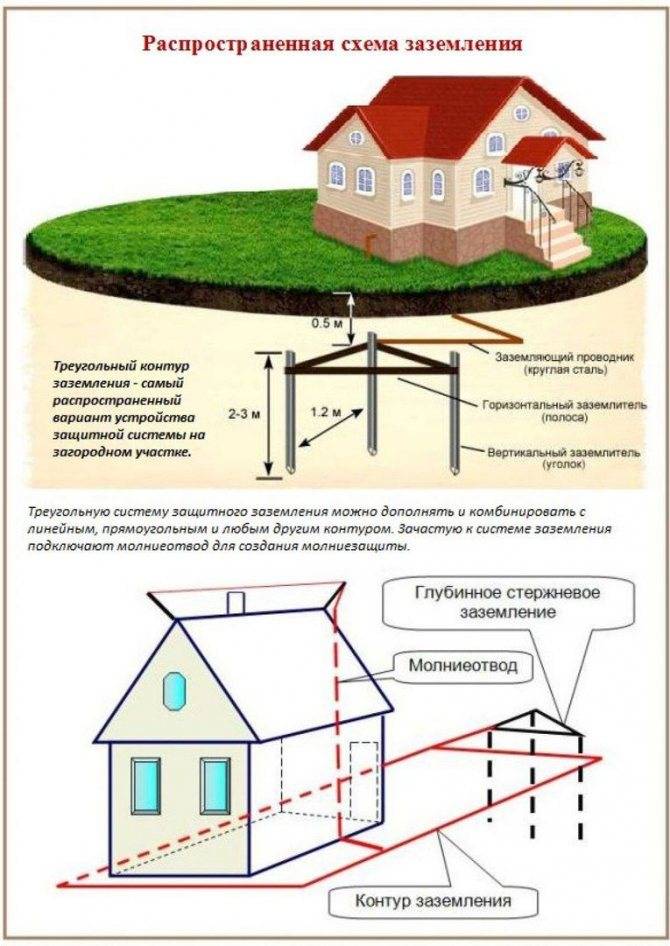

Существующие конфигурации заземлительных контуров показаны на рисунке ниже.

Заземляющий контур своими руками

Итак, как сделать заземление в гараже, чтобы оно эффективно защищало от поражения электрическим током? Для этого создается так называемый заземляющий контур – совокупность металлических деталей, которые отводят электрический ток и рассеивают его. Основным параметром контура является величина электрического сопротивления между ним и физической землей. Ниже приведена таблица его зависимости от состава грунта.

Как сделать заземление в гараже своими руками?

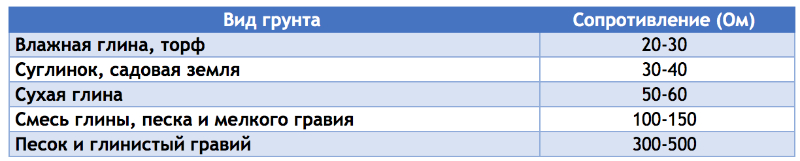

Как видите, традиционная фундаментная подсыпка из гравия и глины по своему электрическому сопротивлению почти не отличается от человеческого тела. Поэтому просто заколотить металлический штырь на глубину около полуметра и присоединить к нему корпус станка или третий контакт евророзетки – это совершенно недостаточная мера для создания эффективной защиты.

Для проникновения во влажные и хорошо проводящие ток слои грунта необходим металлический штырь длиной около двух метров, а в отдельных случаях и до трех метров. Заземляющий контур должен состоять минимум из трех вертикальных штырей и соединяющих их горизонтальных металлических проводников.

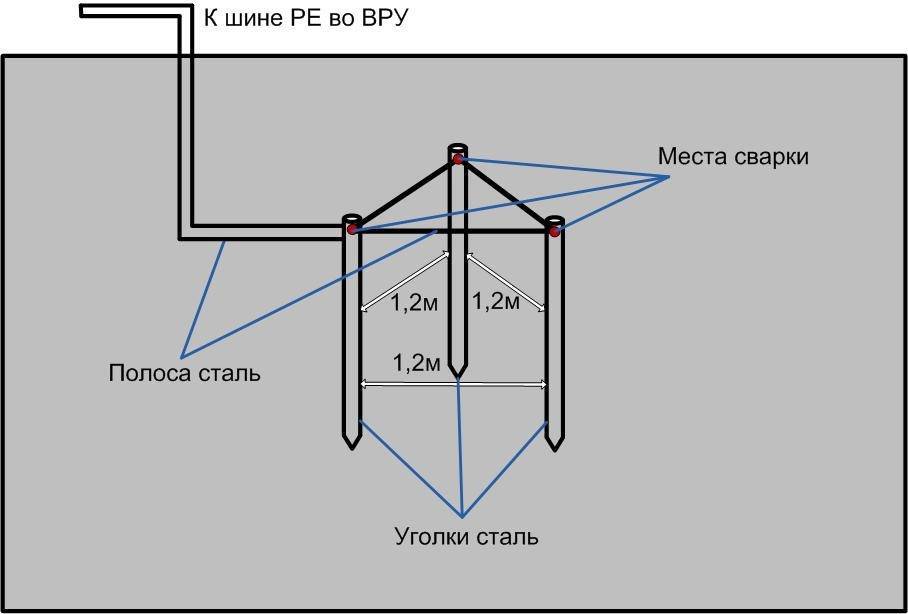

Поэтому его традиционно делают в виде равностороннего треугольника с расстоянием между вершинами, равным одному метру. Это лучшая конфигурация для стекания тока и его рассеивания. Но если по условиям местности такую фигуру построить проблематично, вы можете разомкнуть контур и вытянуть его в линию.

Как сделать заземление в гараже своими руками?

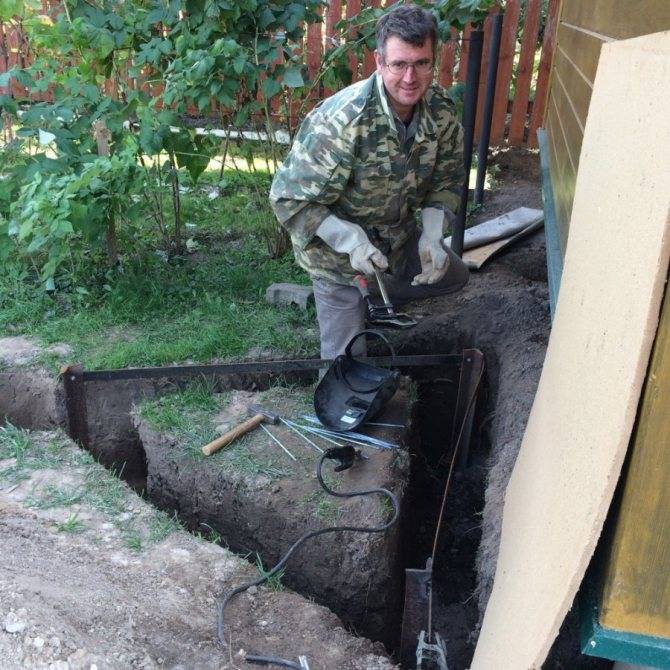

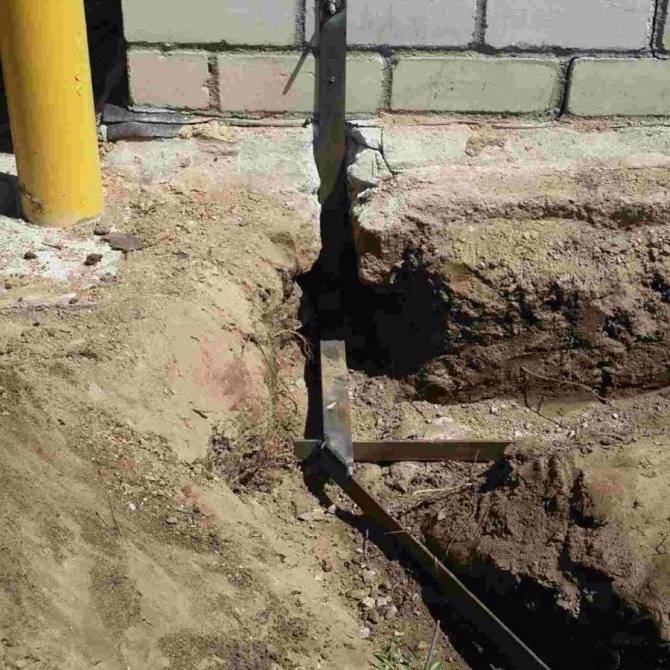

На месте установки проводников копается траншея глубиной около полуметра и такой же ширины. В качестве вертикальных штырей используется круглый, четырех- или шестигранный пруток из черного или нержавеющего металла. Можно использовать и трубы, но их сложнее забивать. Диаметр вертикальных элементов из черного металла от 16 до 32 мм. При использовании нержавеющей стали можно ограничиться меньшими размерами – от 10 до 25 мм (последнее значение для труб).

Популярные статьи  Трехфазный стабилизатор напряжения

Горизонтальные проводники делаются из плоского проката – полос или уголков. Их ширина не менее 10 мм. Правила устройства электроустановок рекомендуют, чтобы площадь их сечения была не менее 100 мм2. Плоская форма выбирается исходя из соображений большего контакта с землей, именно это условие обеспечивает эффективное стекание тока с проводников в землю.

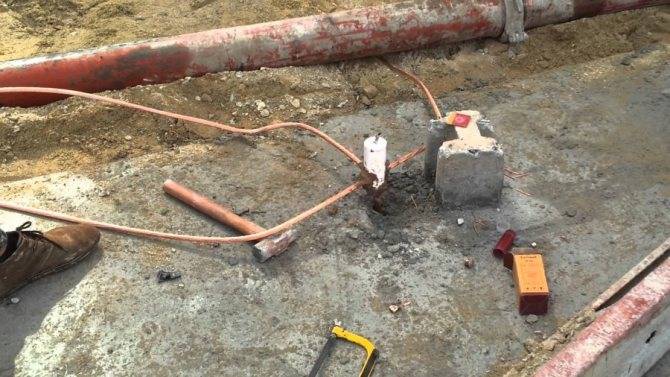

Вертикальные штыри лучше заколачивать не кувалдой, а перфоратором. Длинный прут вгонять в землю неудобно, лучше его разрезать на куски и соединять их, приваривая к концам трубчатые муфты. Горизонтальные элементы контура к штырям привариваются, а места соединений покрываются битумной мастикой и другими материалами, защищающими от коррозии.

К концу одного из вертикальных штырей приваривается металлическая проушина, к которой с помощью болта с гайкой крепится заземляющий провод – лучшим его видом является плоская гибкая полоса, сплетенная из медных прядей. Этот элемент должен находиться над поверхностью земли.

После монтажа вертикальных и горизонтальных элементов траншею засыпают, плотно утрамбовывая грунт для лучшего контакта с металлом. Неплохо будет обильно пролить его водой.

Как сделать заземление в гараже своими руками?

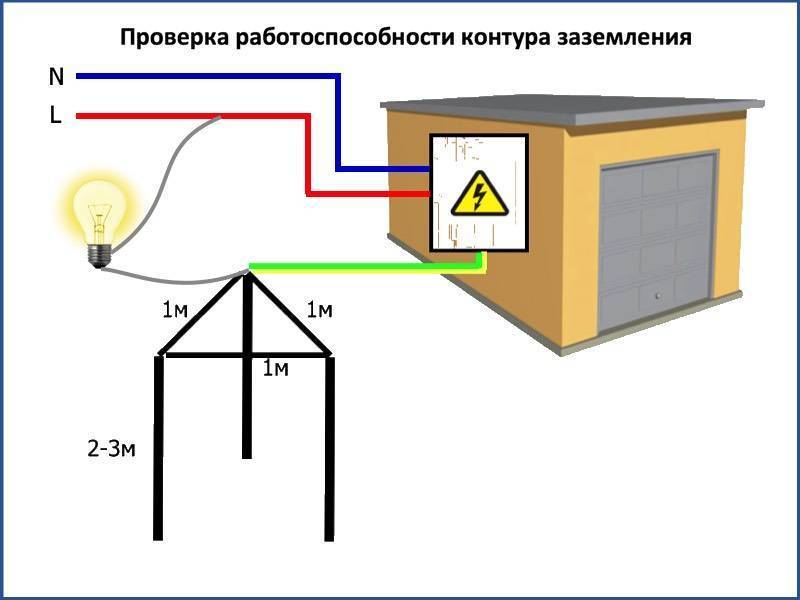

Для проверки работоспособности контура заземления можно воспользоваться простейшим приспособлением, состоящим из электрического патрона с лампой накаливания и двух проводов с зажимами-крокодилами на концах.

Один зажим присоедините к фазному проводу. Второй – к заземляющему проводнику (можно использовать точку, где он присоединяется к третьему контакту евророзетки). Если все сделано правильно, яркость свечения лампы должна быть такой же, как при штатном включении в сеть. Это неофициальный метод контроля, но он довольно действенен.

Заземляющий контур не является окончательным решением проблемы электробезопасности. Электрическая проводка в гараже должна быть защищена автоматическими выключателями, а к каждой розетке подключено УЗО.

Если вам необходимо приобрести геосинтетические материалы, то на данном сайте kazgeodor.kz  вы найдете лучшую цену.

Как правильно подключить УЗО

УЗО на линию питания силовых розеток устанавливается таким образом, чтобы через него коммутировалась не только фаза, но и ноль. Только в этом случае оно выполняет свою дифференциальную функцию и сравнивает втекающие и вытекающие токи. На основании этого сравнения в приборе вырабатывается разностный сигнал, управляющий отключением линии от нагрузки.

Устройство защитного отключения (УЗО) можно подключать как до автомата так и после. Оба варианта будут верными, УЗО будет выполнять защиту электрической цепи от токов утечки в том и другом случае.

При коммутации проводов их концы, идущие от автомата, подводятся к верхним клеммам корпуса УЗО. От нижних контактов отводятся проводники, поступающие в линейную цепь и далее – в нагрузку.

Зачем нужно заземление в гараже?

В первую очередь важно выяснить, насколько важно заземление в гараже, зачем вообще делать в этом помещении заземляющий контур, какие проблемы он может решить. Известно, что очень много гаражных строений возведено из металла

При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций

Известно, что очень много гаражных строений возведено из металла. При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций.

Все инструменты в обязательном порядке должны быть заземлены. И для этого как раз необходима заземляющая жила, чтобы к ней подключить общую электрическую проводку. В противном случае, если заземления нет, сохраняется высокая вероятность утечки тока на корпус электрического оборудования. И человека может поразить током. Запомните! Когда на корпус мощных электроприборов идет «пробивание» током, обычная защита, например, перчатки, не поможет. Током может бить даже на расстоянии. Не стоит испытывать судьбу и подвергать свои жизнь, здоровье опасности. Лучшее решение – сделать в гаражном помещении надежное заземление и обеспечить безопасность.

Опытные гаражники отмечают: с процедурой проведения заземляющей жилы вполне можно справиться своими силами. Понадобится только схема заземления гаража, которую вы сами сумеете составить, небольшой набор материалов и инструментов. Если разобраться во всех нюансах, знать алгоритм работы, процесс монтажа не представляет никаких сложностей.

Рассмотрим конкретную инструкцию и выясним, какие могут быть схемы заземления.

Это интересно: Как выполнить заземление автомобиля

Устройство контура заземления в гараже

Контур собирается из горизонтальных и вертикальных электродов, которые закапываются в грунт, а для заземлителей используются различные металлические конструкции. Все элементы заземления внутри гаража относятся к внутреннему контуру, а снаружи к внешнему. В качестве внутреннего контура заземления по периметру стен, как правило, укладывается металлическая полоса, арматура, уголок или другие изделия, на него подключается все оборудование.

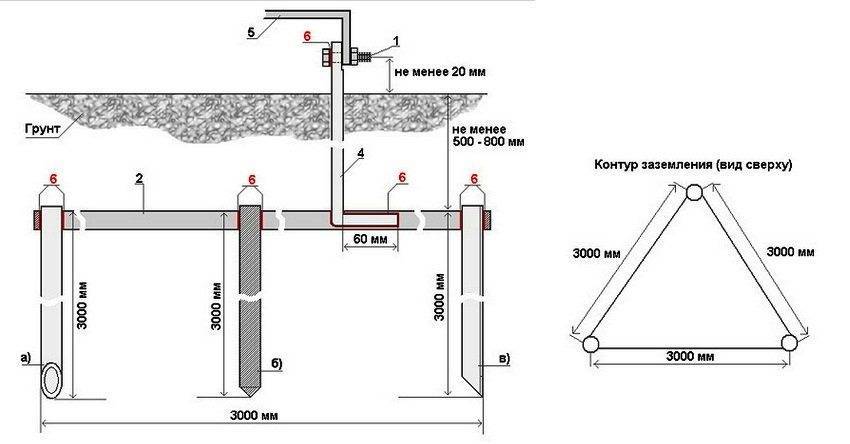

Рис. 5: устройство контура заземления в гараже

Посмотрите на рисунок, здесь приведен один из вариантов заземления в гараже, он подходит для тех ситуаций, когда у вас есть возможность обустраивать контур вокруг всего здания. Оптимальный вариант – на этапе строительства, когда происходит монтаж всей электрики. Если доступ к какой-то области заблокирован другими постройками, то металлические электроды смещаются  в свободную область.

Основная задача – обеспечить как можно меньшее сопротивление заземлителя. Для этого вам потребуется предусмотреть достаточную площадь соприкосновения металла с грунтом. Поэтому, если у вас нет возможности установить достаточную протяженность горизонтальных электродов, ее компенсируют нужным количеством вертикальных заземлителей. Способ их установки и соединения может выполняться:

  • В линию – наименее надежный вариант;
  • Замкнутой фигурой (треугольник, круг и прочие) – более надежное заземление;
  • Сложной фигурой – если укладка производится на небольшой площади.

Рис. 6: как соединить заземлители в контур

В качестве заземляющего электрода подойдут обычные стальные трубы, уголки или медные элементы. Любые медные проводники — более надежный вариант, так как со временем медь не разрушается, а сопротивление контура не увеличивается. Размеры заземлителей, в зависимости от их конструкции и материала, выбираются в соответствии с п.1.7.111 ПУЭ по таблице 1:

Таблица 1

Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм Толщина стенки, мм
Сталь Круглый:
черная для вертикальных заземлителей; 16
для горизонтальных заземлителей 10
Прямоугольный 100 4
Угловой 100 4
Трубный 32 3,5
Сталь Круглый:
оцинкованная для вертикальных заземлителей; 12
для горизонтальных заземлителей 10
Прямоугольный 75 3
Трубный 25 2
Медь Круглый: 12
Прямоугольный 50 2
Трубный 20 2
Канат многопроволочный 1,8 35

После того, как вы определились с местом установки заземления гаража и всеми материалами, приступайте к самой процедуре.

Это интересно: Как спрятать провода от телевизора, компьютера и другой техники: рассмотрим по полочкам

Популярные статьи  Энергосберегающие лампочки: конструктивные особенности, плюсы и минусы

Этапы монтажа электропроводки

Монтаж проводки в гараже включает в себя подготовку, работы на внешнем участке и монтаж внутренней схемы.

Подготовительные работы

Подготовка к прокладыванию проводки включает в себя нанесение разметки, где планируется установить розетки, выключатели и осветительные приборы. Гнезда под них можно высверлить при помощи перфоратора с алмазной коронкой. Штробы в стенах, где будет пролегать провод, выполняются специальным инструментом — штроборезом или же молотком и зубилом. Однако в последнем случае работа будет проводиться немного медленнее. Глубина и ширина штробы зависит от диаметра провода, но в большинстве случаев требуется не более 2 см в ширину и глубину.

Как сделать заземление в гараже своими руками?

В том случае, если кабель для подключения освещения протягивается по потолку, значит впоследствии штробы с проводкой нужно будет заштукатурить. Если же это невозможно, то используется гофра для кабеля. Она закрепляется на потолке хомутами на саморезах.

Прокладка кабеля на улице

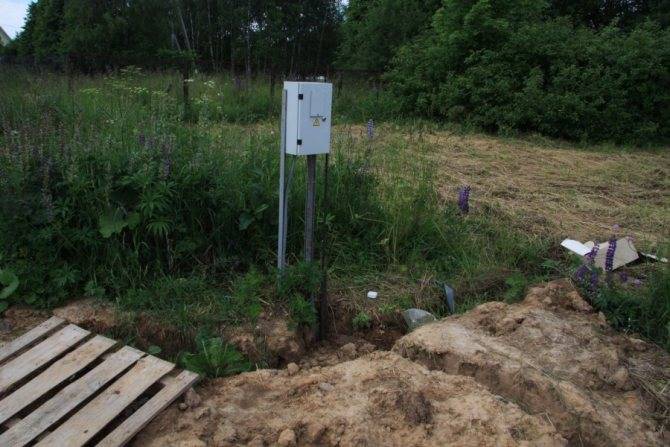

Наиболее простой способ — это воздушная прокладка кабеля. Если это осуществляется над проезжей частью, то высота пролегания провода должна быть около 6 метров и выше. Если над пешеходной зоной — выше 4 м. Над гаражом прокладка провода должна производиться на высоте не менее 3 м. В некоторых случаях потребуется сделать стойку в виде изогнутой конструкции из стальной трубы. Если же расстояние от столба ЛЭП до гаражного бокса составляет более 25 м, то нужно будет установить промежуточную опору.

Подземная прокладка кабеля осуществляется с использованием бронированного кабеля со специальной маркировкой «Б». Он укладывается в траншею, которая выкапывается от столба ЛЭП в сторону гаража. Для укладки кабеля применяется стальная или пластиковая труба с диаметром в 2 раза больше диаметра кабеля. Также обязательно используется гидроизолирующее средство: труба обрабатывается, например, при помощи битумной мастики. Около столба ЛЭП кабель отводится вверх и его конец герметизируется.

Внутренняя разводка

Интересуясь, как провести проводку в гараже, необходимо узнать об особенностях внутренней разводки кабеля. Такие работы могут быть проведены двумя способами:

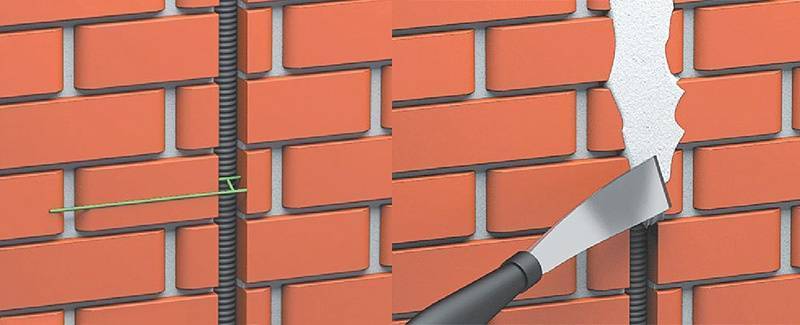

  • Скрытый. В этом случае монтаж проводки начинается с обрезки кабеля на куски, длина которых равна длине шлейфов. После этого монтируются распределительные коробки: их закрепляют саморезами. Кабель укладывается в штробы, закрепляется пластиковыми хомутами. Соединение электропроводки между шлейфами осуществляется при помощи клеммных колодок. После того, как кабель будет уложен в штробы, они заделываются штукатуркой. Производится монтаж розеток с выключателями с подключением к проводам.
  • Открытый. Такой способ подходит для деревянного гаража. В этом случае используются кабель-каналы, представляющие собой короба с крышкой. Сначала основа нарезается по длине каждого вертикального или горизонтального участка, закрепляется саморезами на разметках, линиях схемы проводки. Затем производится укладка кабеля, монтаж розеток и выключателей. И в завершение — кабель-каналы закрываются крышками.

Как сделать заземление в гараже своими руками?

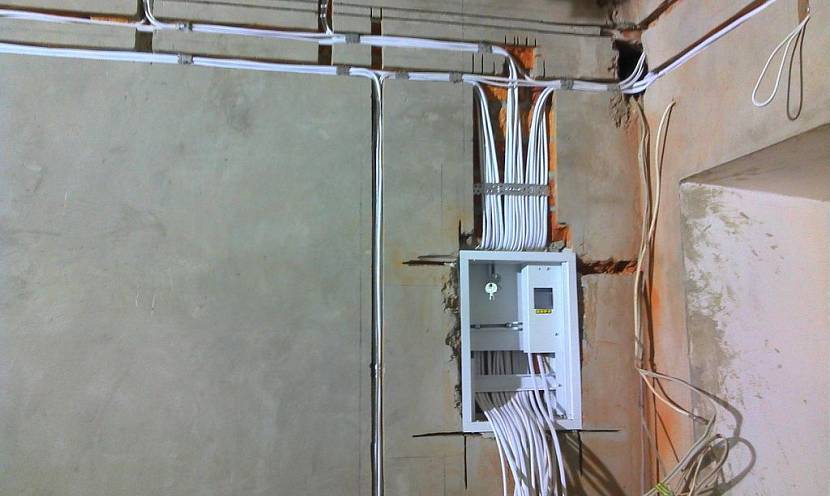

Монтаж распределительного щитка

Также важно знать, как правильно провести проводку в гараже, когда он стоит отдельно от основного дома. В этом случае необходимо будет на гаражном помещении установить отдельный распределительный щит, где будет установлен прибор учета потребляемой электроэнергии. Работа не представляет собой ничего сложного, но требует больших материальных затрат

Щит можно установить внутри или снаружи гаража. Последний вариант предпочтительнее, так как это не будет препятствовать снятию показаний контролерами

Работа не представляет собой ничего сложного, но требует больших материальных затрат. Щит можно установить внутри или снаружи гаража. Последний вариант предпочтительнее, так как это не будет препятствовать снятию показаний контролерами.

Крепление щитка осуществляется на саморезы с пластиковыми дюбелями на высоте 1-2 м. На каждый шлейф необходимо установить отдельный автоматический выключатель и один общий — на ввод.

Как сделать заземление в гараже своими руками?

Зачем контур заземления в гараже?

Современные электроприборы часто требуют подключения к розеткам с заземляющим контактом. Предполагается, что через этот контакт их корпуса соединятся с контуром заземления. Изоляция токоведущих частей внутри прибора может быть повреждена, в него может попасть вода. Не обязательно проливать воду на сварочный аппарат. Тот же эффект получится, если внутрь попадет влажный воздух. При определенных температурных условиях водяной пар конденсируется на металлических деталях корпуса. Вы можете об этом даже не подозревать, а вода совместно с пылью, всегда имеющейся внутри того же сварочника, является проводником электрического тока.

Поэтому наличие заземляющего проводника в электропроводке и розеток с заземляющими контактами является непременным требованием безопасной эксплуатации современного электрооборудования. Отдельный вопрос касается освещения повалов и погребов. Из-за сырости и высокой влажности они относятся к помещениям с повышенной опасностью. Для питания светильников используется сверхнизкое напряжение от разделительных трансформаторов. А корпуса их заземлять обязательно.

Но это еще не все. Есть такое понятие: сторонняя заземляющая часть. Это металлические конструкции, которые не являются частью электроприбора (например, корпусом щитка), но где тоже может оказаться опасный электрический потенциал.

Если корпус гаража металлический, то, несмотря на нахождение его на поверхности земли, на нем тоже может оказаться напряжение. Между корпусом гаража и грунтом устанавливается гидроизоляция, да и сам он частенько стоит на бревнах или шпалах. Поэтому его связь с землей ненадежна.

Прокладка кабелей питания осуществляется самым простым способом: линии крепятся к металлическим тросам или проволоке, закрепляемых на корпусах гаражей сваркой или болтовыми соединениями. Повреждение изоляции кабельной линии приводит к появлению потенциала на тросе, а, следовательно, – на одном или нескольких корпусах. Если повреждение напрямую не контактирует с металлическими частями, находящимися рядом с ним, то во время дождя этот контакт может появиться. Прикасаться к корпусу гаража под напряжением смертельно опасно.

Не стоит ожидать, что питающая линия окажется защищенной УЗО. Это не реальная затея, так как даже при абсолютно исправных кабелях невозможно предугадать, что взбредет в голову владельцам гаражей.

Механизм действия заземлительного контура

Разберем ситуацию, когда заземлительный контур отсутствует, а в распредсети гаража нет УЗО. Изоляционный слой фазы внутри сварочного аппарата нарушен, из-за чего на его корпусе возник фазный потенциал.

Так как трансформаторная нейтраль на подстанции, откуда подается электропитание, заземлена (то есть объединена с заземлительным контуром), разность потенциалов между почвой и корпусом сварочного аппарата составляет 220 Вольт. Обувь не выступает в качестве изолятора, так как пропускает ток. Стоит коснуться корпуса, и человек попадает под напряжение. Величина тока, проходящего через тело при напряжении 220 Вольт, будет не ниже 15 мА. Это означает, что мышцы сократятся до такой степени, что человек не сможет разжать руку и, если в этот момент никто не придет на помощь, наступит летальный исход.

Теперь представим ситуацию, когда контур заземления есть, произошло повреждение изоляционного материала фазного провода. В таком случае происходит поэтапное включение защитного механизма. Вначале наступает стадия защитного отключения: при связанных друг с другом контурах гаража и подстанции через фазу идет ток короткого замыкания, а автомат отключает технику на некоторое время. Даже если человек прикоснулся к корпусу под напряжением, период контакта будет слишком кратким, и не будет причинен существенный вред здоровью.

Популярные статьи  Можно ли разделить PEN сразу при вводе в щиток деревянного дома?

Как сделать заземление в гараже своими руками?

При отсутствии связи между контурами и если данная связанность не позволяет образовать ток, необходимый для подключения защиты, понадобится устройство защитного подключения. УЗО будет защищать отходящие линии. При таком подходе защитное отключение будет срабатывать не на короткое замыкание, а на ток утечки в почву через гаражный заземлительный контур. Как только УЗО обнаружит утечку, тут же выключит сеть. Таким образом, человек стоящий на земле, будет в безопасности.

Сопротивление тела между участком, где есть напряжение, и нижними конечностями составляет сотни кОм. Сопротивление проводника между корпусом и заземлительным контуром гораздо меньше одного Ом, а сопротивление самого контура не выше нескольких десятков Ом. В результате есть два параллельно присоединенных сопротивления — тела и заземлителя. Основная часть электричества идет по пути наименьшего сопротивления (к заземлительному контуру). Человеку достанется небольшая величина тока, не превышающая порога отпускания.

Организация заземления в гараже своими руками

Устройство собственного контура заземления подразделяется на несколько этапов. Для этого выполните следующие процедуры:

  • Перед установкой заземления выкопайте углубления для размещения вертикальных электродов — порядка 50 см в глубину и соедините их между собой траншеей такой глубины, чтобы расстояние от контура до поверхности грунта не превышало 20 см.
  • Забейте вертикальные электроды на глубину 1 – 1,5 м. Перед забиванием их заостряют, чтобы они легче входили. Проложите горизонтальные элементы контура так, чтобы они соединяли 2 электрода, находящихся поблизости.

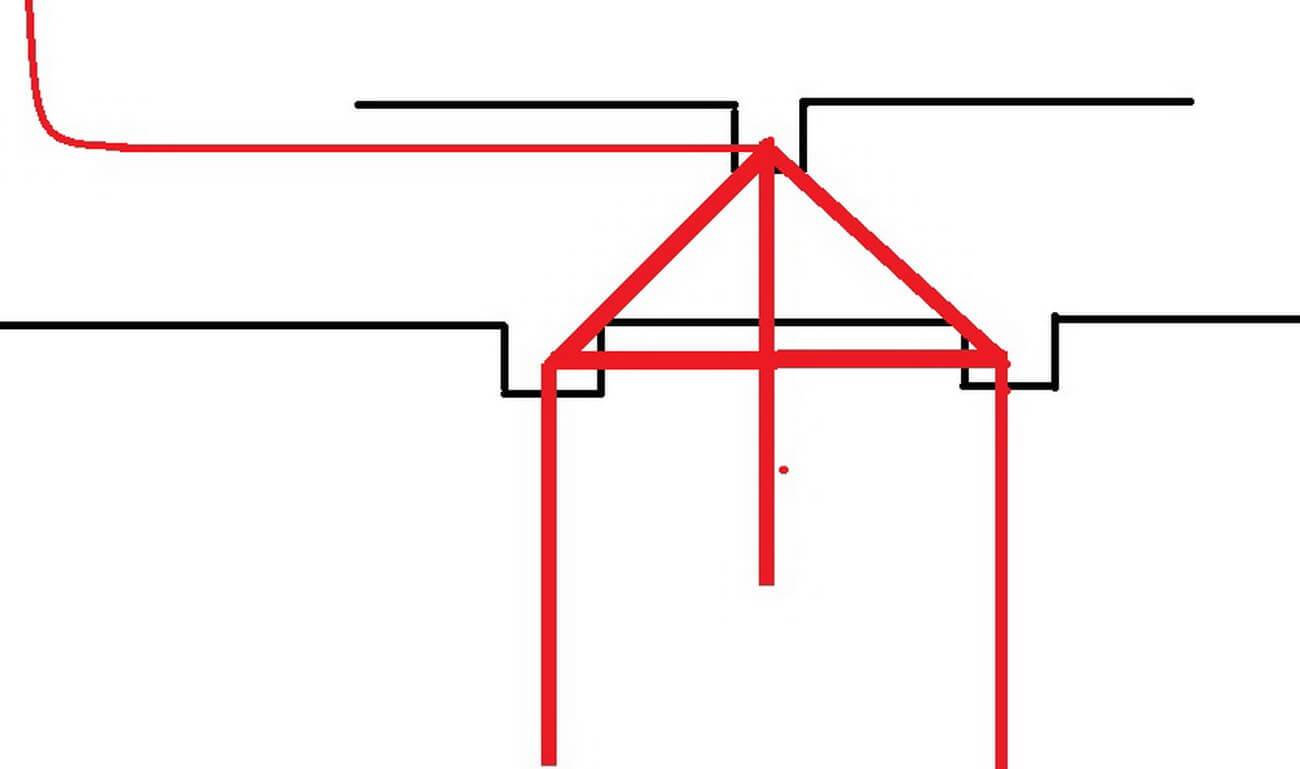

    Рис. 7: пример схемы расположения электродов заземления

  • Соедините вертикальные и горизонтальные заземлители при помощи сварки (если они выполнены из стали) или болтовым соединением (если из меди).

    Рис. 8: соединение вертикальных и горизонтальных заземлителей

Электрический контакт в местах таких соединений должен получиться максимально надежным, не допускайте слабых креплений, которые могут разрушиться на этапе засыпания траншеи.

  • Проверьте контур заземления при помощи мультиметра или контрольной лампочки. Лучше всего это делать при помощи специального моста, но при отсутствии такового, подойдут и более доступные средства.
  • Если сопротивление заземления гаража получилось слишком большим, попробуйте уменьшить его, установив еще несколько металлических штырей. Если превышение невелико, после засыпания траншеи, величина уменьшиться. А для грунтов с большим сопротивлением актуально засыпать вокруг металлического уголка или шины смесь угля и соли – они значительно снижают сопротивление растекания.

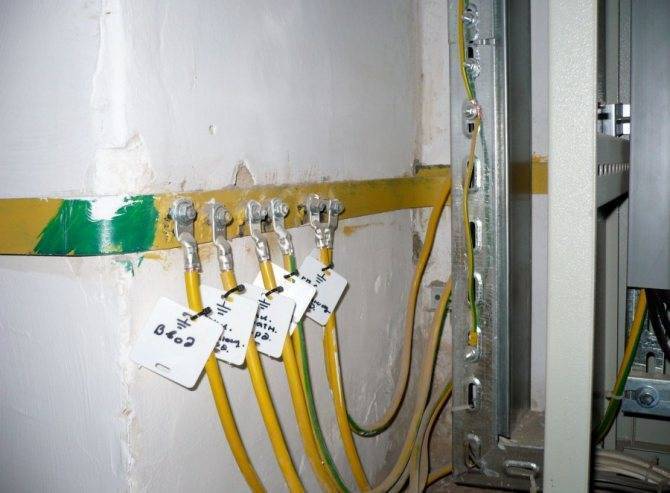

  • Сделайте вывод от контура к электрическому щитку, для него также необходимо установить УЗО, через которое будет подключаться внутренний контур гаража.

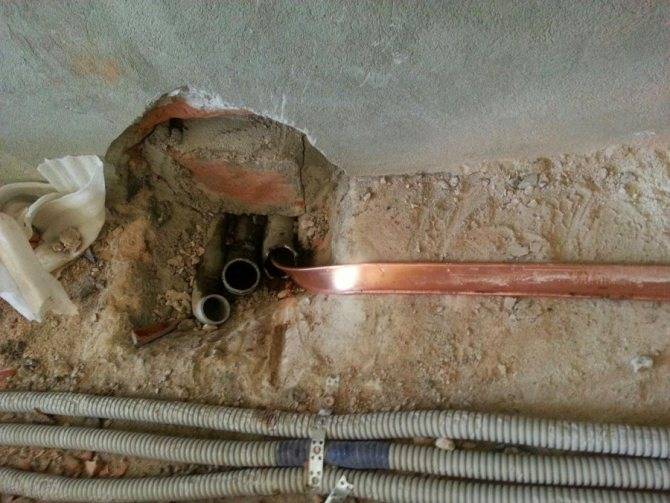

    Рис. 9: подвод заземления к щитку

  • От внутреннего контура сделайте разводку к металлическим корпусам светильников, заземляющим контактам розеток и прочему оборудованию.
  • Траншею засыпьте грунтом, красить или как-то покрывать токоведущие элементы материалами, ухудшающими переходное сопротивление, запрещено.

Выбор системы заземления для гаража

Всего согласно п.1.7.3 ПУЭ выделяют шесть систем питания электрических сетей, но для снабжения гаражей актуальны только четыре из них:

  • TN-C – с совмещением защитного и нулевого;
  • TN-C-S – с частичным совмещением;
  • TN-S – с выделенными защитным и нулевым;
  • TT – с глухозаземленной нейтралью.

В зависимости от того, какая из этих схем запитки электропроводки применяется в вашем случае, определяется наиболее актуальный вариант подключения защитного контура от общей системы или установки индивидуального заземления.

TN-C.

Система TN-C подразумевает, что к вводному щитку в гараже подводится четырехпроводная линия, в которую входят три фазы и совмещенный защитный и нулевой проводник PEN. Такая система заземления являет достаточно распространенной, так как она позволяет существенно экономить на отдельном заземляющем проводе. Но в ее работе отмечается не менее существенный недостаток.

Как сделать заземление в гараже своими руками?Пример подключения по схеме TN-C

Посмотрите на рисунок, здесь приведен пример аварийной ситуации, когда происходит обрыв проводника  PEN на участке от подстанции или распредустройства до гаража. В случае такого разрыва и одновременного включения электроприборов в розетку потенциал с фазы может перейти на корпус оборудования и все заземленные части. В результате прикосновения к ним человек будет поражен электрическим током.

Следует отметить, что такая угроза в системе TN-C несет особую опасность в трехфазных устройствах, где схема проводки использует нулевой провод не для каждого потребителя, и  те спокойно будут продолжать свою работу. При однофазном подключении повреждение PEN проводника сразу обнаружится – ни один прибор работать не будет, что хорошо заметно на тех же светильниках. Поэтому подключение заземления на PEN проводник в гараже крайне опасно, и его лучше реализовывать через индивидуальный контур.

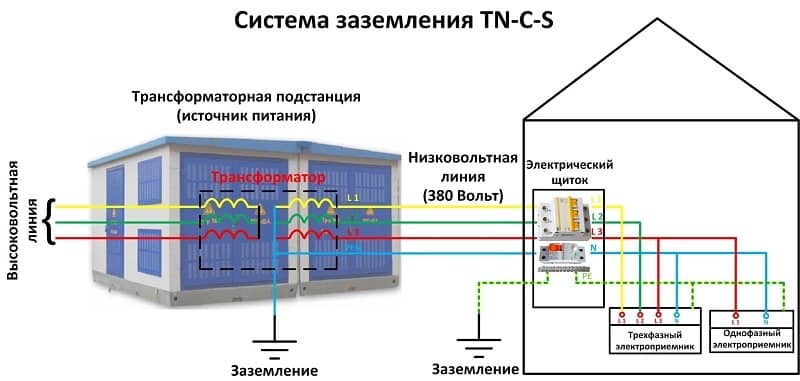

TN-C-S.

Такой способ является более безопасным развитием системы TN-C, когда от подстанции схема питается по четырехпроводной линии с совмещенным PEN проводом. На определенном участке совмещенный провод разделяется на PE – защитный и N – нулевой провод двумя отдельными жилами. При этом в точке разделения должно осуществляться повторное заземление.

Как сделать заземление в гараже своими руками?Рис. 2. Пример подключения по схеме TN-C-S

Такой способ актуален для владельцев гаражей, чьи помещения питаются TN-C. В таком случае с вводного кабеля совмещенную жилу разделить на две и обустроить индивидуальный контур. В гараж вместо двухжильного будет заводиться трехжильный провод. Следует отметить, что к нулевому проводу на вводе в гараж нужно подключить УЗО, так как со стороны подстанции и других гаражей будет присутствовать угроза попадания потенциала при повреждении совмещенного проводника.

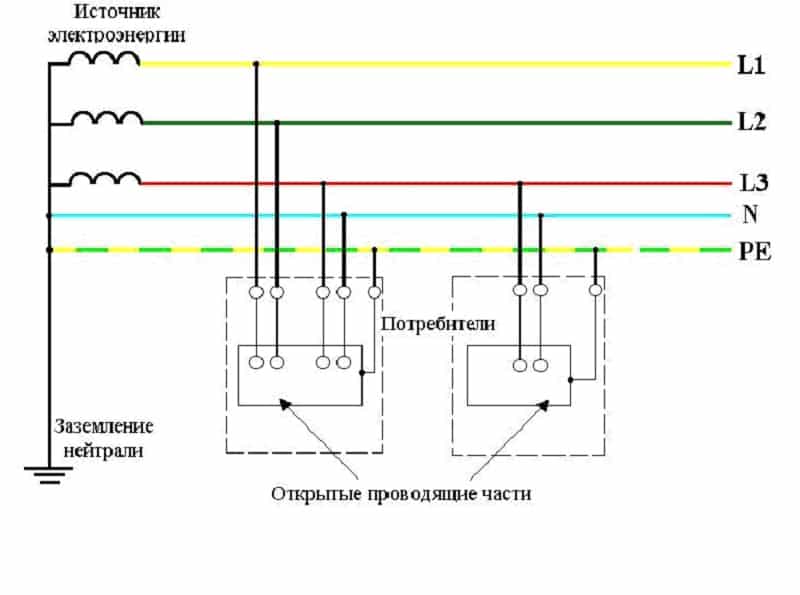

TN-S.

Представляет собой систему, в которой присутствует сразу пять питающих линий – три из которых отводятся на фазные, один для нулевого, и один для заземления. Таким образом, проводник  PE имеет отдельную жилу. За счет чего питание по TN-S схеме является самым безопасным. Но из-за необходимости включения  в линию дополнительной жилы этот способ питания является более дорогостоящим, и для питания гаражных корпусов и кооперативов используется редко.

Как сделать заземление в гараже своими руками?Рисунок 3: пример подключения по схеме TN-S

Посмотрите на рисунок, при повреждении нулевого провода заземление продолжит выполнять свои функции с теми же параметрами, не зависимо от остальных элементов сети.

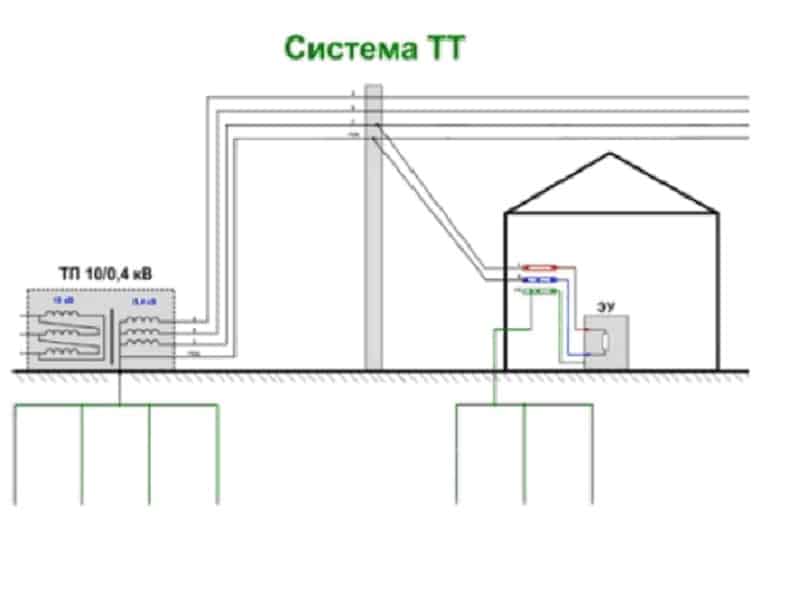

TT.

Представляет собой наиболее распространенную в отечественных сетях схему питания бытовых потребителей. При этом снабжение осуществляется по четырехпроводной линии, в которую входят три фазы и ноль. Нулевой проводник здесь заземляется, а система носит название трехфазной с глухозаземленной нейтралью. Провод PE в такой системе отсутствует, поэтому для заземления гаража устанавливается собственный контур.

Как сделать заземление в гараже своими руками?Рис. 4. Пример подключения по схеме TT

Обустройство индивидуального контура для гаража является самым надежным и наиболее безопасным способом защиты.
