Система TN-S: определение, особенности, примеры выполнения

Общие понятия

Для более чёткого понимания и восприятия материала рассмотрим два типа электрических сетей. Внешняя питающая электросеть — линии электропередач (ЛЭП), по которым электроэнергия поступает к нам в дом.

На фото ниже показан фрагмент городской воздушной линии электропередачи, питающей жилые дома по моей улице. В типовом случае используют четыре изолятора (ролика) закреплённых на опоре. Три верхних изолятора используют для фазных проводников (обозначены L1, L2, L3) и нижний изолятор используют для нулевого рабочего проводника (обозначен буквой N). При однофазном питании в жилой дом электроэнергия поступает по двум проводам (на фото показана отходящая линия (L1 — N), при трёхфазном электроснабжении в жилой дом электроэнергия поступает по 4 проводам, т. е. используются все четыре провода.

Таким образом, городская воздушная линия (ВЛ) представляет собой четырёхпроводную систему (обозначаемую комбинацией букв TN-C), в которой проводник N (в современной терминологии PEN) совмещает в себе функции рабочего и защитного проводника. Данная система (TN-C), несмотря на её существенные недостатки, для внешних питающих сетей разрешена к применению. Но вот использовать её внутри жилых помещений согласно действующим нормативным документам нельзя.

Внутренняя (внутридомовая) электрическая сеть — лектрическая сеть, проложенная внутри дома, посредством которой обеспечиваются электроэнергией потребители в жилом доме и в хозяйственных постройках, а также освещение помещений дома и хозяйственных построек.

Как отмечалось выше, использовать систему TN-C внутри жилых строений запрещено. К использованию разрешена лишь система TN-C-S. Причин достаточно:

  • Невозможность системы TN-C обеспечить требуемую электробезопасность для жильцов дома и безопасность самого строения.
  • Невозможность использования (по крайней мере, полноценного) современных устройств защитного отключения.
  • Невозможность правильного и безопасного подключения современных бытовых приборов (телевизор, стиральная машина, холодильник и т. д.).

Для наглядности рассмотрим подключение к внутридомовой электросети современной бытовой техники, имеющей трёхконтактную вилку (в обиходе называют евровилкой). При однофазном питании жилого дома в дом приходит два провода (фазный и нулевой), как показано на фото выше. Для правильного и безопасного подключения бытовой техники, оборудованной евровилкой, требуется три провода, фазный (L), нулевой рабочий (N) и защитный (PE). Что и показано на фото ниже слева.

Таким образом, в случае подключения бытовой техники к двухпроводной электропроводке оборудование работать будет. Такое подключение современной бытовой техники характерно для старых многоквартирных домов. Но в этом случае возникает реальная угроза поражения электрическим током. Почему? Если посмотреть на схему подключения внутри самого устройства (стиральная машина, холодильник и т. д.), то мы увидим, что третий защитный провод (PE), идущий от вилки, подключён к корпусу оборудования. На фото справа показано подключение защитного проводника внутри сварочного аппарата (обведено белым кругом). Аналогично подключаются и прочее электрооборудование (стиральная машина, холодильник и т. д.). За счет такого подключения корпус электроприбора всегда защищён от появления на нём высокого (фазного) напряжения. Так как в случае повреждения (пробоя) изоляции и появления фазного напряжения на корпусе прибора, сработает защитный автомат (либо по току короткого замыкания, либо по току утечки) и отключит неисправный прибор. Тем самым исключается возможность поражения человека электрическим током при неисправном оборудовании.

К сожалению, на практике ситуация такова:

  • Люди мирятся (либо вынуждены мириться) с возможной опасностью поражения электрическим током при использовании в доме устаревшей (двухпроводной) электрической сети.
  • Начинают пытаться «решать проблему» народными методами.

Так, например, в сети Интернет высказывается идея объединить (соединить между собой) контакты проводников N и PE в розетке. Тем самым, якобы, корпус электроприборов будет занулён, и будет обеспечена безопасность жильцов. Делать этого категорически нельзя, так как вероятность поражения электрическим током существенно возрастает. Чтобы понять почему, рекомендую посмотреть мою статью «Электромонтажные работы в доме — по британскому стандарту».

Таким образом, для правильного безопасного подключения электрооборудования в доме с возможностью использования современных защитных устройств (УЗО), требуется модернизация (реконструкция) электрической сети в жилом доме.

Система заземления TN-S

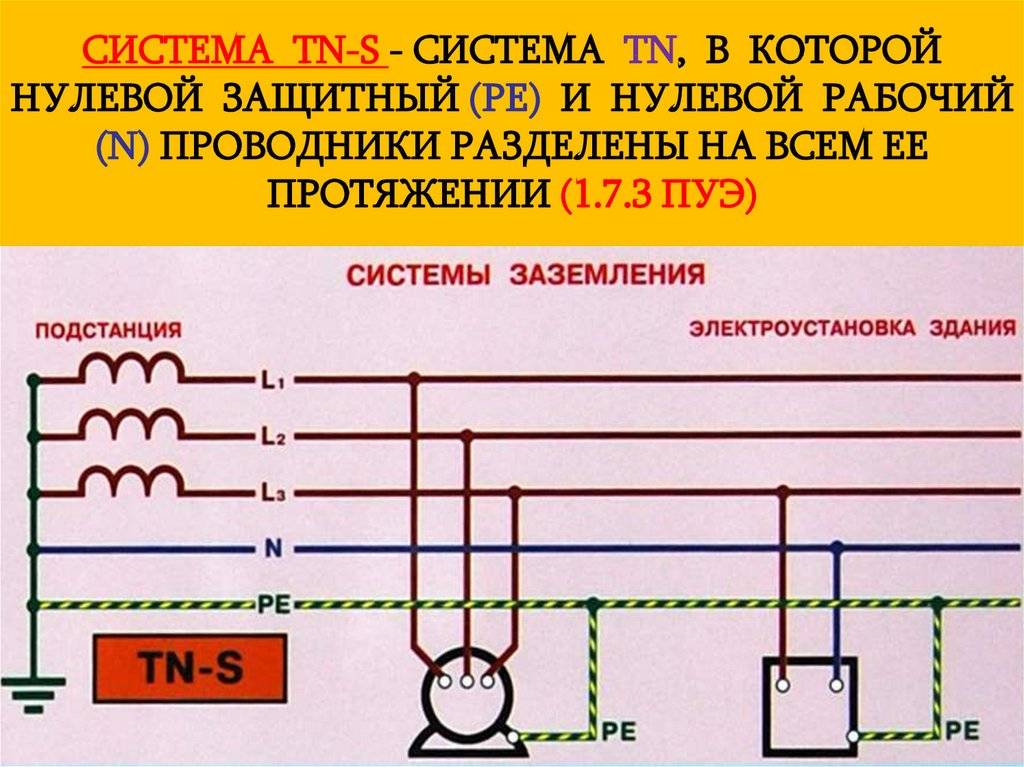

Система TN-S — это система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

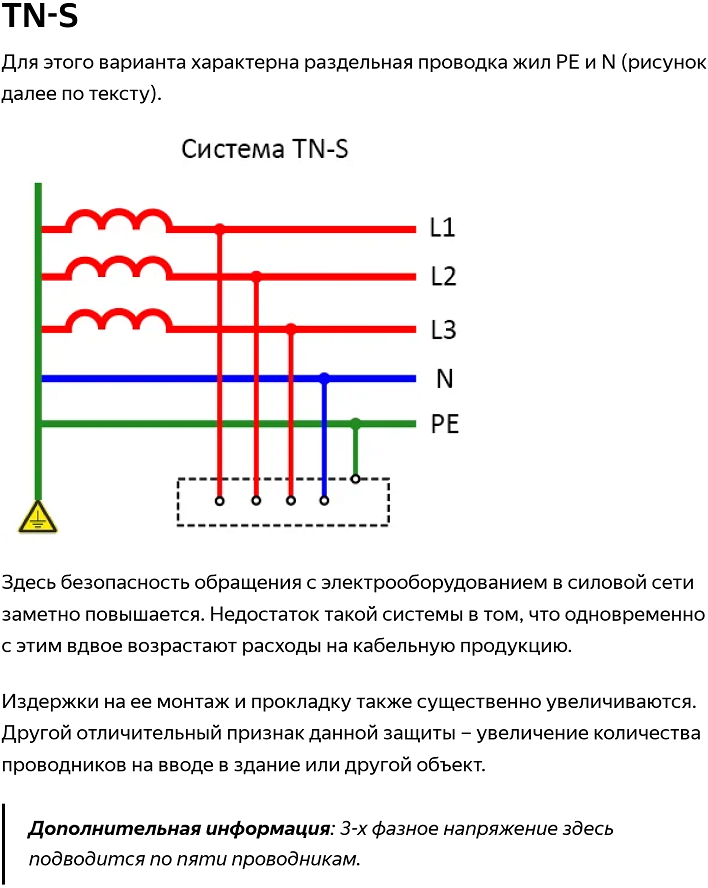

Система заземления TN-S схема:

Данная система обеспечивает высокий уровень безопасности, т.к. при ней исключена возможность возникновения опасного электрического потенциала на корпусах электрооборудования при повреждении питающей линии.

Однако система TN-S не получила широкого распространения ввиду своего главного недостатка — высокой стоимости, которая обусловлена необходимостью выполнения подключения электроустановок потребителей к источнику питания пятью проводами при трехфазном подключении либо тремя проводами при однофазном подключении, при этом отечественная энергетика ориентирована на четырехпроводные схемы трехфазного электроснабжения, это значит, что при решении выполнить подключение по системе TN-S присоединение к существующим сетям электроснабжения будет невозможно, для такого подключения необходимо будет вести отдельную пятипроводную линию от источника питания (трансформаторной подстанции).

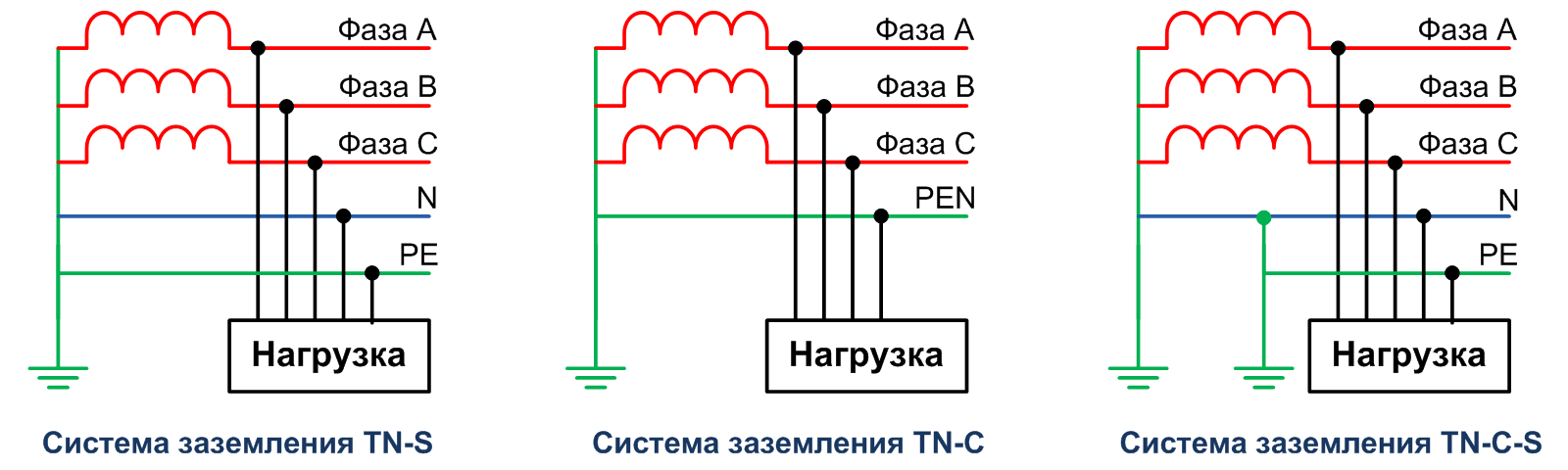

Системы заземления TN TN-С TN-S

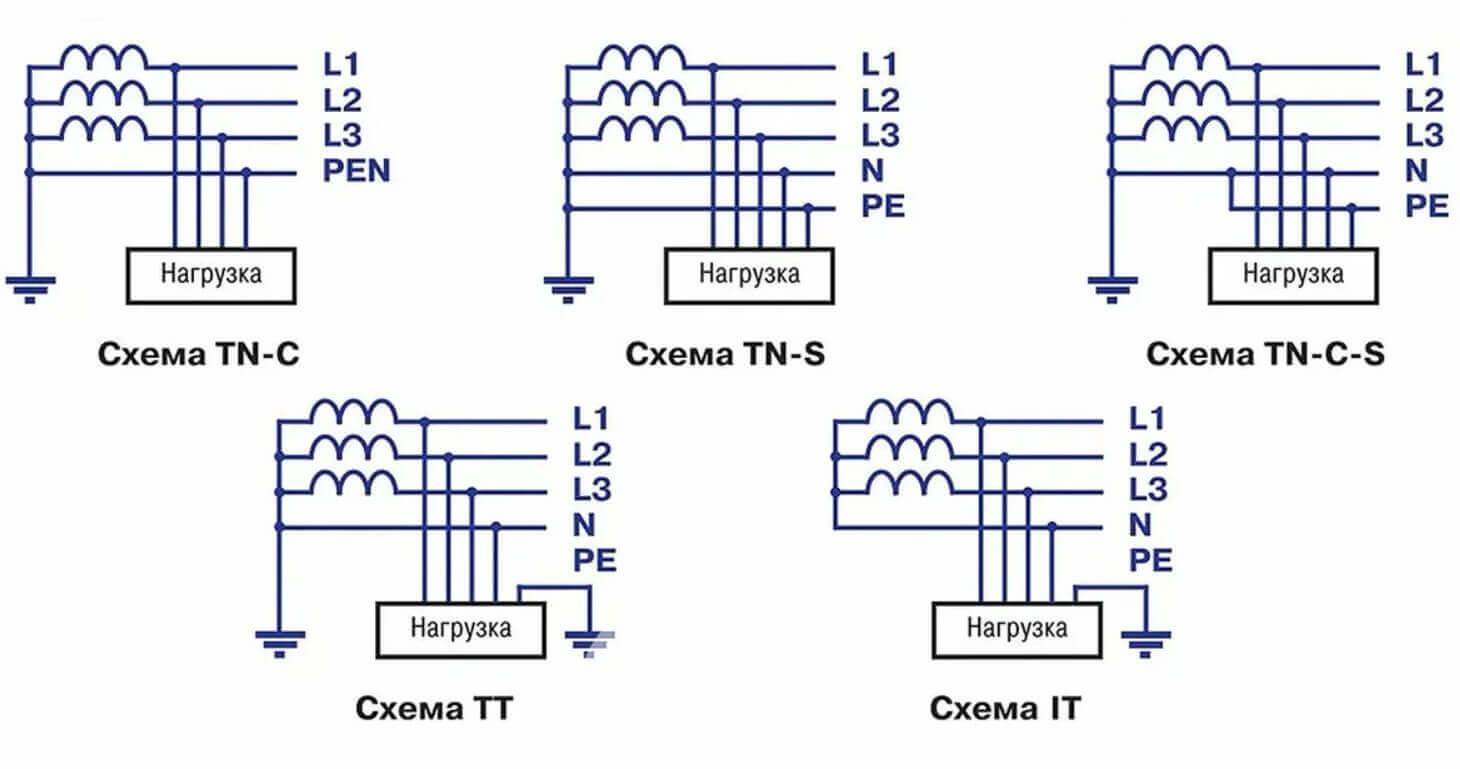

Рассмотрим какие существуют системы заземления. И схемы

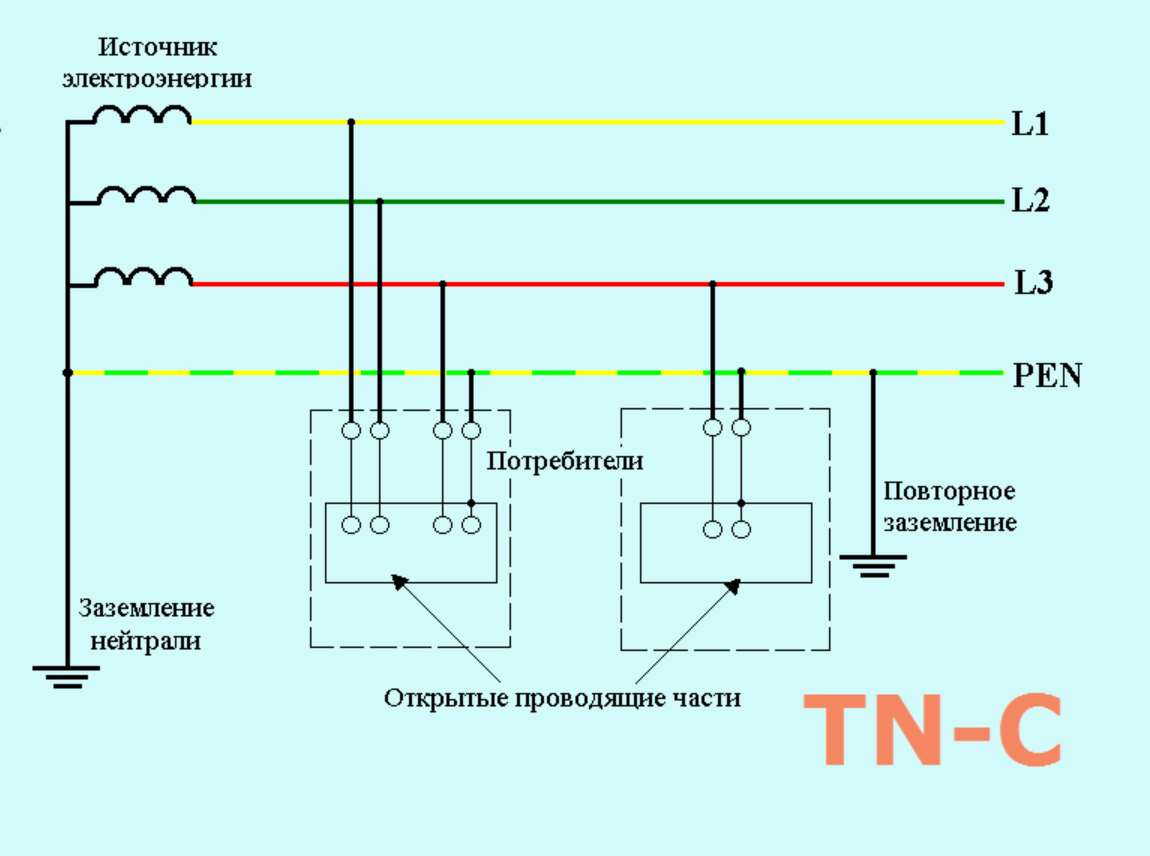

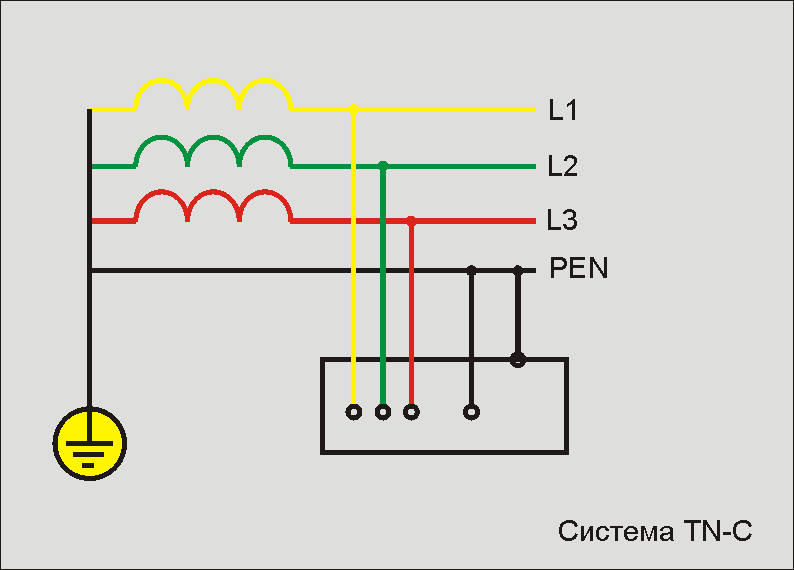

Рис. 1.Система заземления TN-C переменного тока. Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике:

1 – заземлитель нейтрали (средней точки) источника питания; 2 – открытые проводящие части

В системах заземления для электроустановок напряжением до 1 кВ приняты следующие обозначения:

  • система заземления – TN – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;
  • система заземления TN-С – система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис. 1);
  • система заземления TN-S – система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 2);
  • система заземления TN-C-S – система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (рис. 3);
  • система заземления IT – система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 4);
  • система заземления ТТ – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (рис. 5).
Популярные статьи  Какова разрешенная допустимая мощность, отводимая для частного жилого дома в поселке городского типа в ЛО в настоящее время?

Рис. 2. Система заземления TN-S переменного тока. Нулевой защитный и нулевой рабочий проводники разделены: 1 – заземлитель нейтрали источника переменного тока; 2 – открытые проводящие части

Первая буква – состояние нейтрали источника питания относительно земли:

  • Т – заземленная нейтраль;
  • I – изолированная нейтраль.

Вторая буква – состояние открытых проводящих частей относительно земли:

  • Т – открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
  • N – открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие (после N) буквы – совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:

  • S – нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;
  • С – функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-проводник);

Условные обозначения на схемах:

N – – нулевой рабочий (нейтральный) проводник; РЕ – – защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов);

PEN – – совмещенный нулевой защитный и нулевой рабочий проводники.

1 – заземлитель нейтрали источника переменного тока; 2 – открытые проводящие части

Рис. 4.Система IT переменного тока. Открытые проводящие части электроустановки заземлены. Нейтраль источника питания изолирована от земли или заземлена через большое сопротивление:

1 – сопротивление заземления нейтрали источника питания (если имеется); 2 – заземлитель; 3 – открытые проводящие части; 4 – заземляющее устройство электроустановки;

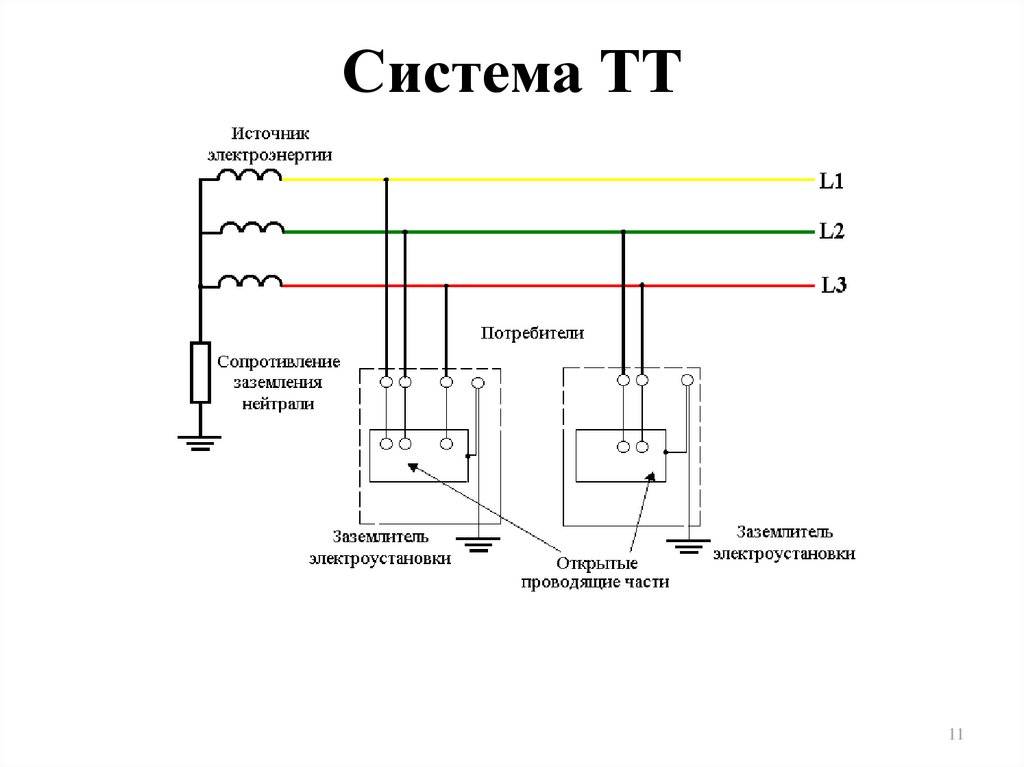

Рис. 5 Система ТТ переменного тока. Открытые проводящие части электроустановки заземлены при помощи заземления, электрически независимого от заземлителя нейтрали:

1 – заземлитель нейтрали источника переменного тока; 2 – открытые проводящие части; 3 – заземлитель открытых проводящих частей электроустановки;

Система заземления TN-C Имеет огромный недостаток об этом мы уже писали раньше: Заземление и зануление в этажных и во вводных щитах . Здесь используется один нулевой проводник и как рабочий, и для защиты. В нормальных условиях проблем не возникает, а вот в аварийных ситуациях, когда отгарает ноль (Ведь он находится под нагрузкой). Вместо защиты можно оказаться под напряжением.

Для систем заземления IT и ТТ для электроустановок требуется отдельное заземление что не всегда удобно, например, в этажных щитах.

Поэтому наиболее предпочтительна система заземления TN-S.

Так же следует заметить что иногда в одной электрической сети (схеме) эти системы заземления комбинируют.

Смотрите про системы заземления в ПУЭ

Виды искусственного заземления

Если рассматривать по функциональности, то существует защитное и рабочее заземления. Первое обеспечивает безопасность людей при использовании электроприборов, а второе – нормальную работу электроустановок. По типу заземления нулевого провода делятся на системы с изолированной (IT) и глухозаземленной (TN) нейтралью. На рисунке показаны все типы заземления.

В системе IT нулевой провод генератора электроэнергии не имеет гальванической связи с заземлением, а токопроводящие части намеренно заземляются. Допускается между заземлителем и нейтралью установка дугообразующего устройства или приборов с большим внутренним сопротивлением.

Система заземления TN самая распространенная. В ней нулевой провод генератора электроэнергии глухо заземлен, а токопроводящие части с помощью специальных шин присоединяются к нему.

Система TN-S: определение, особенности, примеры выполнения

Она подразделяется еще на четыре подвида:

  • систему заземления TN-С, в ней рабочий и защитный нулевые провода представляют собой один проводник от источника до потребителя энергии;
  • систему TN-S, в ней рабочий и защитный нулевые провода представляют собой два проводника от источника до потребителя энергии;
  • систему заземления TN C S, в ней рабочий и защитный нулевые проводники представляют собой один проводник, начиная от генератора электроэнергии, затем на каком-то участке разделяются на два;
  • систему ТТ, в ней нулевой провод генератора электроэнергии глухо заземлен, а открытые токопроводящие части потребителя электроэнергии заземлены через собственное заземление, которое никак не связано с нулевым проводом генератора электроэнергии.

Первый символ аббревиатуры сообщает, в каком состоянии относительно земляного слоя находится нулевой провод производителя электроэнергии (генератора, трансформатора).

Т – заземленный нулевой проводник.

I — изолированный нулевой проводник.

Второй символ информирует о состоянии токопроводящих частей относительно заземления.

Система TN-S: определение, особенности, примеры выполнения

Т — токопроводящие части заземлены, состояние нулевого провода генератора электроэнергии значения не имеет;

N — токопроводящие части присоединены к глухозаземленному нулевому проводнику источника электропитания.

Популярные статьи  Распределительная электрическая сеть — это… (определение, особенности)

Символ после N показывают, как соотносятся рабочий и защитный нулевые проводники.

S (separated)— разделены рабочий (N) и защитный (PE) нулевые проводники. С (combined)— объединены в (PEN) проводе N и PE проводники.

TN: система заземления с глухо заземленной нейтралью

В данной системе защита производится путём соединения глухо заземленной нейтрали с неизолированными компонентами электроустановки. В системе заземления TN проводником является РЕ, то есть «нулевой» проводник. То есть при её обустройстве корпусные экраны и детали электропотребителей, проводящие ток, должны быть подключены к общему «нулю» — проводнику, который соединен с нейтралью.

Функциональный «ноль» в данном случае обозначается буквой «N», а совмещение «нулевого» функционального и защитного проводника – «PEN». У данной системы заземления есть три подвида TN-C-S, TN-C и TN-S. Отличия между ними заключаются в разных способах подключения проводников «PE» и «N».

В этой системе не применяется метод заземления нейтрали при помощи дугогасящего реактора, который в других типах систем используется в качестве компенсаторного устройства.

Преимущества и недостатки использования схемы IТ-заземления

Перед другими схемами заземления конструкции IТ отличаются следующими достоинствами:

  • относительной безопасностью при прикосновениях к токоведущим элементам электроустановок, которые находятся под напряжением;
  • малым током утечки в случаях однофазного замыкания на заземленный корпус;
  • возможностью продолжения работы оборудования вплоть до момента полного устранения возникшей неисправности, так как такое замыкание не считается аварийным;
  • отсутствием шагового напряжения при случайном контакте провода с землей.

Однако применение схемы заземления IТ ограничивается:

  • высоким уровнем опасности при работе в режиме КЗ между одной из фаз и заземляющим контуром, если коснуться к проводу другой фазы;
  • низким током утечки на землю в случае однофазного замыкания – его недостаточно для того, чтобы срабатывали обычные виды защиты от КЗ.

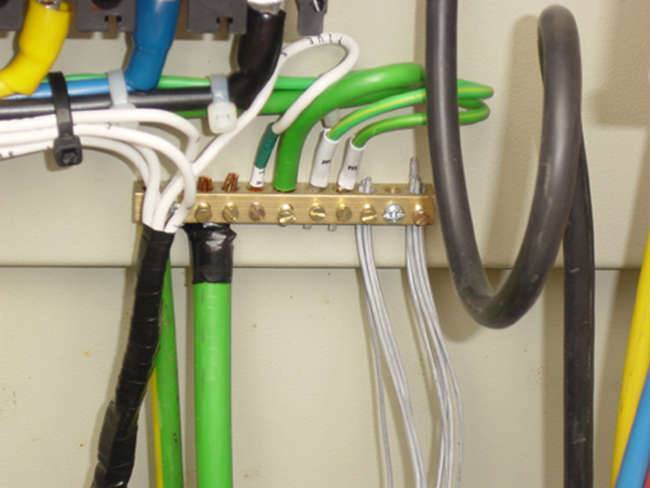

Что такое PE и PEN проводники

Согласно ГОСТ Р50571.2-94 года классическая схема заземления содержит в своем составе следующие виды шин, отличающиеся по функциональному назначению:

  • Фазные проводники.
  • Шина N, представляющая собой так называемый «рабочий нуль», служащий для создания токовой цепи нагрузки (другое ее название – нейтраль 3-х фазной сети).
  • PE – специально обустраиваемая защитная нулевая жила, используемая для организации повторного заземления и зануления на приемном (потребительском) конце.
  • PEN – совмещенный проводник, выполняющий функции обеих рассмотренных выше шин.

Система TN-S: определение, особенности, примеры выполнения
Цветная маркировка проводов на схеме: Ф1-красный, Ф2-желтый и Ф3-зеленый цвета, N – синий, PE – желто-зеленый, а PEN – комбинация двух цветовых окрасок. Для фазных проводов традиционно применяется трехцветная маркировка: Ф1-красный, Ф2-желтый и Ф3-зеленый цвета. Нейтральные проводники в рабочих схемах также отличаются особым колером (N – синий, PE – желто-зеленый, а PEN – комбинация двух цветовых окрасок).

Умение различать типы нулевых проводов позволит пользователю разобраться в следующих важных вопросах:

Ответы на эти вопросы приблизят заинтересованного пользователя к пониманию принципа работы схем зануления и заземления. Для тех, кто давно не занимался этой темой, напомним, что под заземлением электросетей и оборудования понимается соединение открытых для случайного прикосновения токопроводящих частей с землей.

Естественные и искусственные виды заземления

Естественное заземление – конструкции непосредственно соприкасающиеся с землей

В качестве естественной защиты используются:

  • Свинцовые оболочки кабелей, проложенные в траншеях под землей; рельсовые пути неэлектрифицированных подъездных путей, железных дорог и т.д.
  • Железобетонные и металлические конструкции любых строительных сооружений, которые непосредственно соприкасаются с землей.
  • Проведенные под землей водопроводные и канализационные магистрали. Нельзя использовать металлические трубы, по которым проходят взрывоопасные и горючие вещества.

Искусственное заземление

Как правило, для искусственных заземлителей используют горизонтальные и вертикальные электроды. Роль вертикальных может играть прутик или стальная труба, длиной не менее 3 метров. Суть реализации состоит в том, чтобы верхние концы погрузить в землю и соединить полоской из стали, используя сварочный аппарат. Такая технология образует контур заземления.

Для безопасного использования электрических приборов должны быть использованы естественные заземлители. Их применение позволяет сэкономить семейный бюджет и время, поскольку нет необходимости сооружать искусственные заземлители. Если естественный вид удовлетворяет все требования ПУЭ по сопротивлению растекания, искусственное можно не сооружать.

Сравнение искусственного и естественного контура

Трубопроводы, находящиеся в земле, выполняют роль естественного заземлителя

Естественный контур – это две и более металлические конструкции, которые контактируют с почвой для безопасного использования бытовой техники. Естественное заземление также делится на следующие разновидности:

  • Трубопроводы, предназначенные для различных целей, находящиеся в земле.
  • Арматура строительных сооружений, которая погружается в слои грунта.

Данные типы защитного контура обязательно должны быть связаны с объектом минимум двумя элементами. Как правило, их устанавливают в разных частях конструкции.

  • отопительные системы и канализационные магистрали;
  • трубы, поверхность которых покрыта антикоррозийным составом;

  • металлоконструкции, предназначенные для транспортировки горючих и токсичных веществ.

Искусственный контур – это специальные конструкции, изготовленные из металла. Для работы их погружают в слои грунта. Наиболее распространенные примеры искусственных защитных контуров:

  • Металлические полотна, заложенные в землю. Им могут быть свойственны разные формы и размеры.
  • Стержни, уголки, трубы и стальные балки, помещенные в землю.
Популярные статьи  Что такое время отключения сверхтока (применительно к автоматическому выключателю)

Общие понятия

Для более чёткого понимания и восприятия материала рассмотрим два типа электрических сетей. Внешняя питающая электросеть — линии электропередач (ЛЭП), по которым электроэнергия поступает к нам в дом.

На фото ниже показан фрагмент городской воздушной линии электропередачи, питающей жилые дома по моей улице. В типовом случае используют четыре изолятора (ролика) закреплённых на опоре. Три верхних изолятора используют для фазных проводников (обозначены L1, L2, L3) и нижний изолятор используют для нулевого рабочего проводника (обозначен буквой N). При однофазном питании в жилой дом электроэнергия поступает по двум проводам (на фото показана отходящая линия (L1 — N), при трёхфазном электроснабжении в жилой дом электроэнергия поступает по 4 проводам, т. е. используются все четыре провода.

Таким образом, городская воздушная линия (ВЛ) представляет собой четырёхпроводную систему (обозначаемую комбинацией букв TN-C), в которой проводник N (в современной терминологии PEN) совмещает в себе функции рабочего и защитного проводника. Данная система (TN-C), несмотря на её существенные недостатки, для внешних питающих сетей разрешена к применению. Но вот использовать её внутри жилых помещений согласно действующим нормативным документам нельзя.

Внутренняя (внутридомовая) электрическая сеть — лектрическая сеть, проложенная внутри дома, посредством которой обеспечиваются электроэнергией потребители в жилом доме и в хозяйственных постройках, а также освещение помещений дома и хозяйственных построек.

Как отмечалось выше, использовать систему TN-C внутри жилых строений запрещено. К использованию разрешена лишь система TN-C-S. Причин достаточно:

  • Невозможность системы TN-C обеспечить требуемую электробезопасность для жильцов дома и безопасность самого строения.
  • Невозможность использования (по крайней мере, полноценного) современных устройств защитного отключения.
  • Невозможность правильного и безопасного подключения современных бытовых приборов (телевизор, стиральная машина, холодильник и т. д.).

Для наглядности рассмотрим подключение к внутридомовой электросети современной бытовой техники, имеющей трёхконтактную вилку (в обиходе называют евровилкой). При однофазном питании жилого дома в дом приходит два провода (фазный и нулевой), как показано на фото выше. Для правильного и безопасного подключения бытовой техники, оборудованной евровилкой, требуется три провода, фазный (L), нулевой рабочий (N) и защитный (PE). Что и показано на фото ниже слева.

Таким образом, в случае подключения бытовой техники к двухпроводной электропроводке оборудование работать будет. Такое подключение современной бытовой техники характерно для старых многоквартирных домов. Но в этом случае возникает реальная угроза поражения электрическим током. Почему? Если посмотреть на схему подключения внутри самого устройства (стиральная машина, холодильник и т. д.), то мы увидим, что третий защитный провод (PE), идущий от вилки, подключён к корпусу оборудования. На фото справа показано подключение защитного проводника внутри сварочного аппарата (обведено белым кругом). Аналогично подключаются и прочее электрооборудование (стиральная машина, холодильник и т. д.). За счет такого подключения корпус электроприбора всегда защищён от появления на нём высокого (фазного) напряжения. Так как в случае повреждения (пробоя) изоляции и появления фазного напряжения на корпусе прибора, сработает защитный автомат (либо по току короткого замыкания, либо по току утечки) и отключит неисправный прибор. Тем самым исключается возможность поражения человека электрическим током при неисправном оборудовании.

К сожалению, на практике ситуация такова:

  • Люди мирятся (либо вынуждены мириться) с возможной опасностью поражения электрическим током при использовании в доме устаревшей (двухпроводной) электрической сети.
  • Начинают пытаться «решать проблему» народными методами.

Так, например, в сети Интернет высказывается идея объединить (соединить между собой) контакты проводников N и PE в розетке. Тем самым, якобы, корпус электроприборов будет занулён, и будет обеспечена безопасность жильцов. Делать этого категорически нельзя, так как вероятность поражения электрическим током существенно возрастает. Чтобы понять почему, рекомендую посмотреть мою статью «Электромонтажные работы в доме — по британскому стандарту».

Таким образом, для правильного безопасного подключения электрооборудования в доме с возможностью использования современных защитных устройств (УЗО), требуется модернизация (реконструкция) электрической сети в жилом доме.

Какие ЖБ изделия нельзя применять для заземления?

Не стоит подключать заземляющий провод к фундаментам, собранным из отдельных ЖБ элементов. Желательно связать прутья арматуры блоков, и только тогда допустимо подключать заземлитель. Иначе, лучше использовать искусственный заземлитель. Для этого используют металлический проводник, вбитый вертикально или горизонтально в грунт. Иногда используют несколько таких проводников, связав их вместе

Важно, чтобы отдельные электроды контура, были вбиты на необходимую глубину

Горизонтальный заземлитель желательно уложить на глубину 50 см, если грунт на участке легкий, то укладку электрода желательно производить на глубине 1 м

Важно то, что у горизонтальных проводников, сопротивление больше чем у вертикальных

По этой причине, лучше использовать вертикальный заземлитель.

Толщина искусственных заземлителей:

  1. Металлический прут — сечение 10 мм;
  2. Оцинкованный металлический прут — сечение 6 мм;
  3. Металлический уголок — толщина 4 мм, полка 75 мм;
  4. Металлическая полоса — 4 мм;
  5. Брак или БУ трубы — 3,5 мм толщина стенки;
  6. Общее сечение проводников забиваемых в землю — 160 мм.
