Автотрансформаторы: особенности конструкции, принцип действия

Что такое автотрансформатор?

Автотрансформатор — вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую, они наматываются на одном стержне, мощность передается между обмотками комбинированным способом — путем электромагнитной индукции и электрического соединения.. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные напряжения.

В некоторых случаях бывает необходимо изменять напряжение в небольших пределах. Это проще всего сделать не двухобмоточными трансформаторами, а однообмоточными, называемыми автотрансформаторами. Если коэфициент трансформации мало отличается от единицы, то разница между величиной токов в первичной и во вторичной обмотках будет невелика. Что же произойдет, если объединить обе обмотки? Получится схема автотрансформатора (рис. 1).

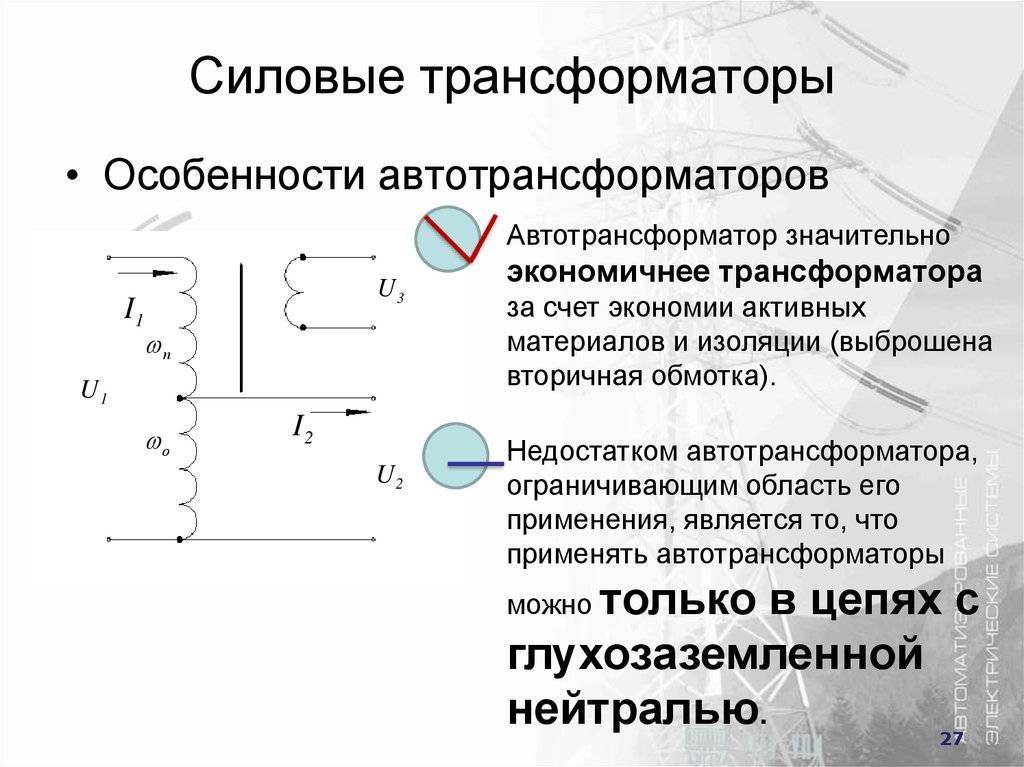

Автотрансформаторы относят к трансформаторам специального назначения. Автотрансформаторы отличаются от трансформаторов тем, что у них обмотка низшего напряжения является частью обмотки высшего напряжения, т. е. цепи этих обмоток имеют не только магнитную, но и гальваническую связь.

В зависимости от включения обмоток автотрансформатора можно получить повышение или понижение напряжения.

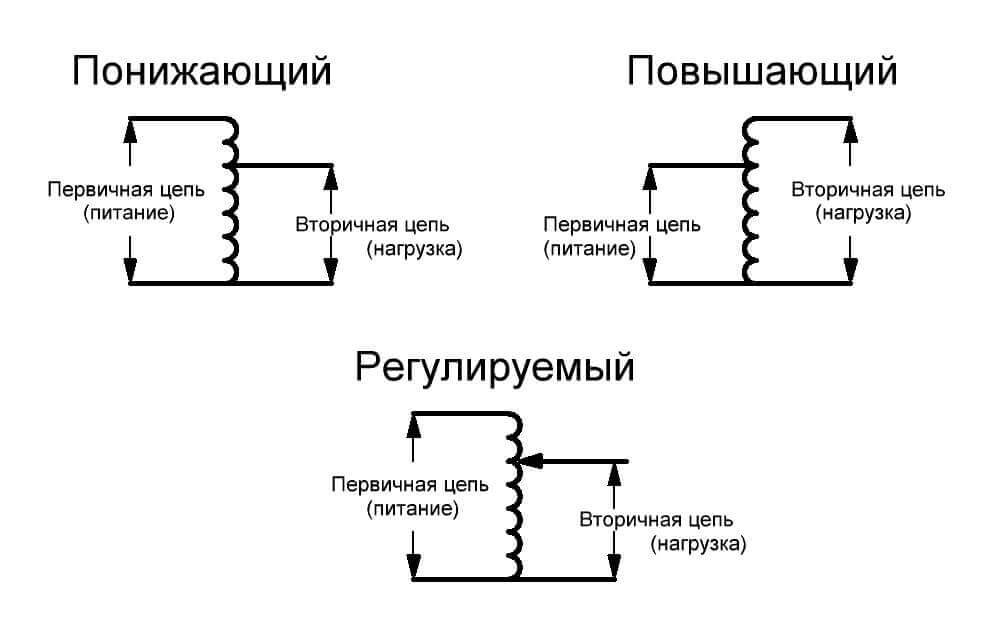

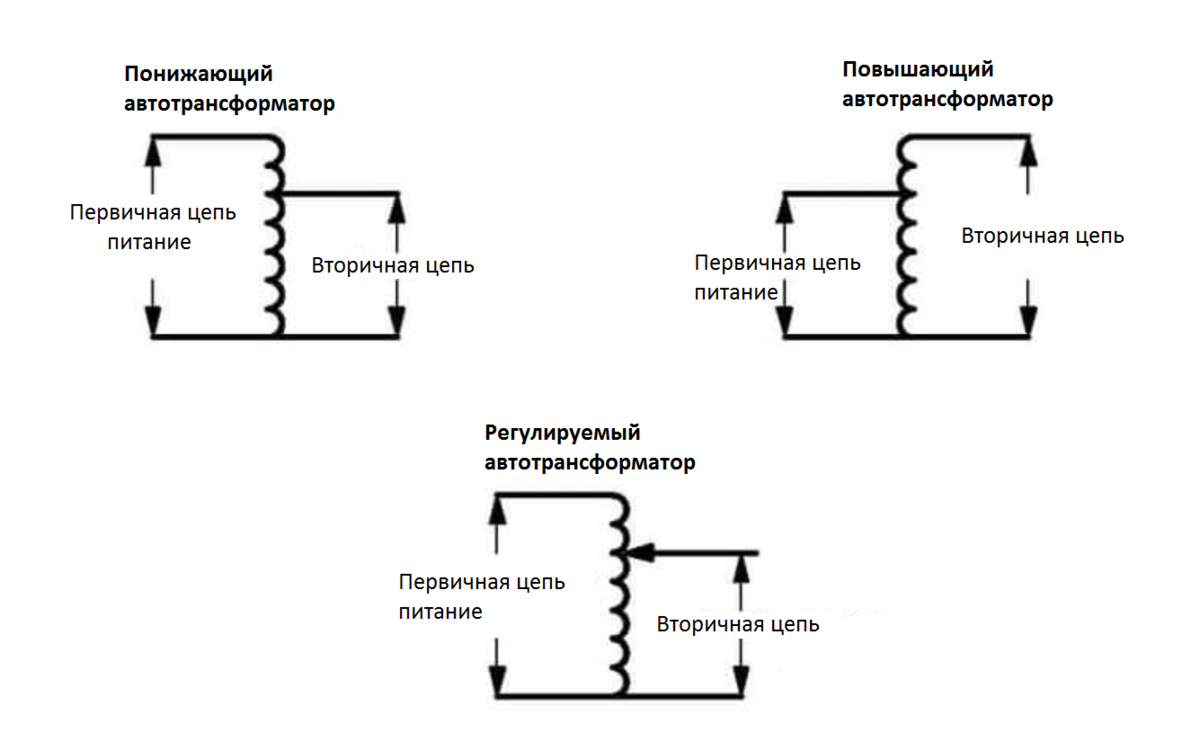

Рис. 1 Схемы однофазных автотрансформаторов: а — понижающего, б — повышающего

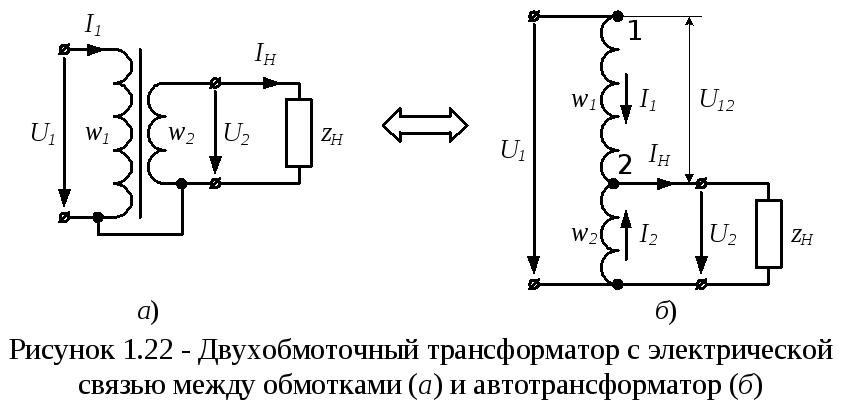

Если присоединить источник переменного напряжения к точкам А и Х, то в сердечнике возникнет переменный магнитный поток. В каждом из витков обмотки будет индуктироваться ЭДС одной и той же величины. Очевидно, между точками а и Х возникнет ЭДС, равная ЭДС одного витка, умноженной на число витков, заключенных между точками а и Х.

Если присоединить к обмотке в точках a и Х какую-нибудь нагрузку, то вторичный ток I2 будет проходить по части обмотки и именно между точками a и Х. Но так как по этим же виткам проходит и первичный ток I1, то оба тока геометрически сложатся, и по участку aХ будет протекать очень небольшой по величине ток, определяемый разностью этих токов. Это позволяет часть обмотки сделать из провода малого сечения, чтобы сэкономить медь

Если принять во внимание, что этот участок составляет большую часть всех витков, то и экономия меди получается весьма ощутимой

Таким образом, автотрансформаторы целесообразно использовать для незначительного понижения или повышения напряжения, когда в части обмотки, являющейся общей для обеих цепей автотрансформатора, устанавливается уменьшенный ток что позволяет выполнить ее более тонким проводом и сэкономить цветной металл. Одновременно с этим уменьшается расход стали на изготовление магнитопровода, сечение которого получается меньше, чем у трансформатора.

В электромагнитных преобразователях энергии — трансформаторах — передача энергии из одной обмотки в другую осуществляется магнитным полем, энергия которого сосредоточена в магнитопроводе. В автотрансформаторах передача энергии осуществляется как магнитным полем, так и за счет электрической связи между первичной и вторичной обмотками.

Принцип действия

Что такое автотрансформатор?Наиболее важные характеристики принципа действия стандартного автотрансформатора определены особенностью подключения обмоточной части.

В процессе подключения к катушке тока переменного типа внутри сердечника отмечается наличие магнитного потока.

Каждый виток на этом этапе эксплуатации прибора характеризуется индукцией электродвижущей силы с идентичной величиной.

Таким образом, принцип работы прибора объясняется стандартной схемой автотрансформатора, а в результате подсоединения нагрузки наблюдается перемещение вторичного электрического потока по обмотке. В это же время по проводнику осуществляется движение первичного тока. В результате величины двух потоков суммируются, поэтому на участок обмотки осуществляется подача незначительных по величине показателей электрического тока.

Как показывает практика эксплуатации автотрансформаторов, по некоторым основным параметрам принцип работы такого прибора имеет не слишком существенные отличия от традиционных трансформаторов двухобмоточного типа.

Процесс сборки

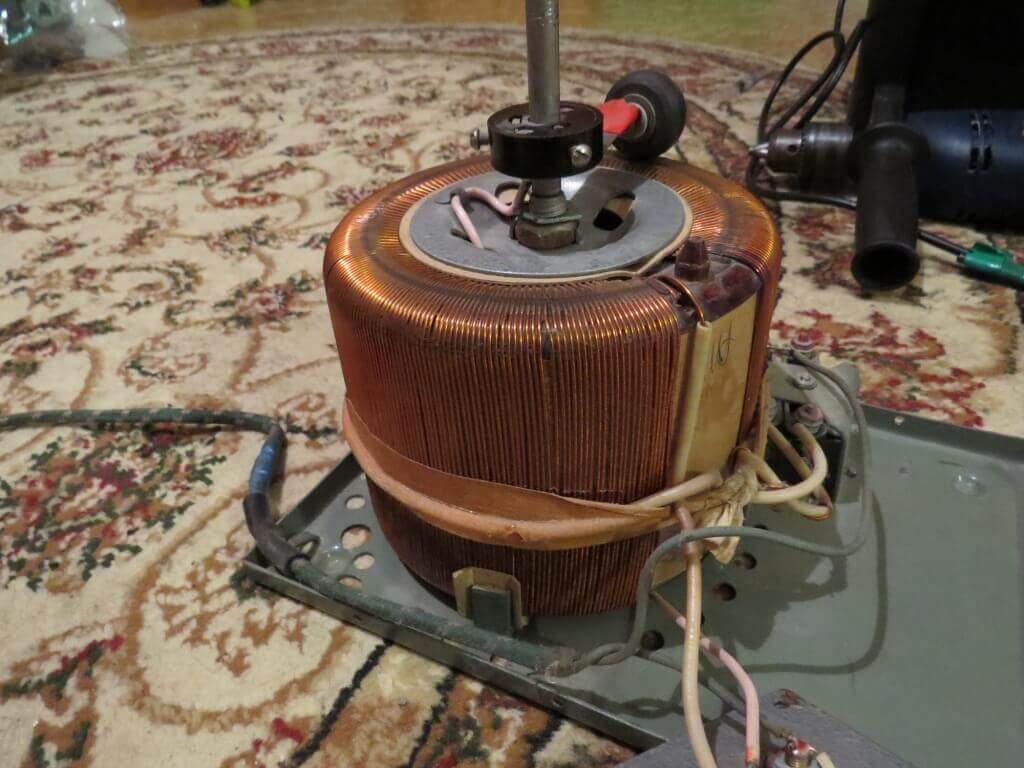

Для сборки регулируемого ЛАТРа выбираем тороидальный магнитопровод (рис. 2). Место наложения обмотки изолируем тряпичной изолентой. Выводим провод для первой клеммы питания. Все последующие провода выводим не разрывая. Закрепляем первый виток на магнитопроводе и начинаем накручивать рассчитанное количество. При достижении витка соответствующего одному из выбранных напряжений, выводим петлю, и продолжаем наматывать провод. На рисунке 3 изображен процесс намотки на деревянном каркасе.

После наложения обмотки лакируем ЛАТР. Наполняем емкость выбранным лаком, и окунаем в него автотрансформатор. Оставляем на длительную просушку.

После просушки помещаем автотрансформатор в корпус. Первый выведенный провод присоединяем к разъему питания. Этот разъем должен быть электрически связан с общей клеммой нагрузки, поэтому соединяем их между собой каким-нибудь проводником. Петлю выведенную для 220 В, соединяем со второй клеммой питания. Остальные провода подключаем к соответствующим клеммам вторичной цепи. На “схеме” 2 изображены выводы проводов.

Популярные статьи  Как сделать пробник-индикатор для электрика своими руками?

Для лабораторного автотрансформатора с переменным коэффициентом трансформации добавляем корпус, и делаем крепление для ручки регулятора. К ручке прикрепляем ползунок с угольной щеткой. Щетка должна плотно касаться верхней части обмотки. Помечаем область по которой будет передвигаться щетка, и в этом месте избавляемся от изоляции. Так щетка будет иметь прямой электрический контакт с вторичной обмоткой. Клеммы вторичных напряжений, кроме общей, заменяем одной, соединенной с угольной щеткой (схема 3). При подсоединяем закрепляем вольтметр.

Если следовать написанной статье, то ЛАТР можно с легкостью сделать своими руками.

Недостатки

Перед тем, как вводить в эксплуатацию представленное оборудование, необходимо изучить его основные недостатки:

  • Схема низковольтного типа будет значительно зависеть от высокого уровня напряжения. Чтобы избежать возникновения сетевого сбоя, потребуется создать продуманную систему подачи низкого напряжения. Только в таком случае прибор сможет перенести повышенные нагрузки.
  • Поток, рассеивающийся между обмотками, незначителен. При возникновении определенных неисправностей может возникнуть короткое замыкание. Его вероятность в этом случае значительно увеличивается.
  • Соединения, которые создаются между вторичными и первичными обмотками, должны быть идентичными. В противном случае могут возникнуть некоторые проблемы при работе агрегата.
  • Невозможно создать систему с заземлением с одной стороны. Нейтралью должны обладать оба блока.
  • Представленная система делает трудной задачей сохранение электромагнитного баланса. Для улучшения этого показателя потребуется увеличить корпус прибора. Если диапазон трансформации будет значительным, экономия ресурсов будет незначительной.

Также следует отметить, что выполняя ремонт автотрансформатора, устраняя возникшие неполадки и аварийные ситуации, может снизиться безопасность работы обслуживающего персонала. Высшее напряжение может наблюдаться и на низшей обмотке. В этом случае все элементы системы окажутся подведены к высоковольтной части. По правилам безопасности такое положение вещей недопустимо. В этом случае возникает вероятность пробоя изоляции проводников, которые присоединены к электрооборудованию.

Рассмотрев основные особенности работы и устройства автотрансформаторов, можно сделать выводы о целесообразности их применения в своих целях.

Преимущества и недостатки

Основные преимущества автотрансформаторов закономерно снижаются в условиях повышения трансформирующего коэффициента, и именно по этой причине агрегаты такого типа недопустимо использовать при питании распределительной электрической сети 220 В от напряжения шесть тысяч Вольт.

Таким образом, достоинства автотрансформатора максимально проявляются при наименьшем коэффициенте трансформации, и в этом случае бывают представлены:

  • незначительным расходом стали для изготовления сердечника;
  • пониженным расходом меди для производства обмоток;
  • простотой и незначительными габаритами конструкции;
  • почти максимальным коэффициентом полезного действия, достигающим показателей 99 %;
  • меньшими потерями на обмотках и стальных магнитных проводах;
  • частичной передачей энергии с использованием электрических связей;
  • достаточной полезной мощностью;
  • наименьшими изменениями напряжения в условиях смены нагрузки;
  • доступной для рядового потребителя стоимостью.

При наличии высшего и низшего напряжения в условиях одного порядка отсутствуют препятствия для электрического соединения цепей.

Основные недостатки автотрансформатора заключаются в малом сопротивлении короткого замыкания, объясняющим высокую токовую кратность и возможность передачи высшего напряжения в сеть с низкими показателями, что обусловлено наличием электрической связи. Низковольтная схема внутри устройства напрямую зависит от наличия в сети достаточно высокого уровня напряжения, поэтому для предотвращения сбоев разрабатываются специальные схемы.

Что такое автотрансформатор?
Лабораторный автотрансформатор

Кроме всего прочего, небольшое рассеивание, возникающее между обмотками, может спровоцировать короткое замыкание

Важно помнить, что соединение между обмотками в обязательном порядке должно быть максимально равномерным, а нейтраль обладает исключительно двумя блоками

Следует отметить, что из-за конструктивных особенностей автотрансформатора достаточно проблематично сохранять целостность электромагнитного баланса, а балансировка потребует увеличения габаритов, что негативно сказывается на весе и стоимости прибора.

Электронный автотрансформатор

Более современным способом регулировки является использование электронных устройств. Любое из них можно изготовить своими руками.

Тиристорный регулятор

Простейшая схема такого приспособления представляет собой переменный резистор, включенный между анодом и управляющим электродом тиристора. Это позволяет получать пульсирующее постоянное напряжение и управлять им в диапазоне 0-110В.

Для регулировки переменного напряжения 0-220В применяется встречно-параллельная схема соединения, а резистор включается между управляющими электродами.

Вместо двух тиристоров целесообразно применение симистора, а в качестве схемы управления использовать диммер для ламп накаливания.

Транзисторное управление

Самая качественная регулировка получается при использовании транзисторного регулятора. Он обеспечивает плавное изменение и правильную форму выходного напряжения.

Недостаток этой схемы в нагреве выходных транзисторов. Для его уменьшения и повышения КПД целесообразно подключить регулятор к выходным клеммам автотрансформатора – грубая регулировка осуществляется переключением обмоток, а плавная при помощи транзисторов.

ШИМ-регулятор

Самым современным способом является применение ШИМ-контроллера (широтно-импульсная модуляция). В качестве силовых элементов полевые или биполярные транзисторы с изолированным затвором (IGBT).

Типы трансформаторов по конструкции

Однофазные трансформаторы

Это трансформаторы, которые преобразуют однофазное переменное напряжение одного значения в однофазное переменное напряжение другого значения.

В основном однофазные трансформаторы имеют две обмотки, первичную и вторичную. На первичную обмотку подают одно значение напряжения, а со вторичной снимают нужное нам напряжение. Чаще всего в повседневной жизни можно увидеть так называемые сетевые трансформаторы, у которых первичная обмотка рассчитана на сетевое напряжение, то есть 220 В.

На схемах однофазный трансформатор обозначается так:

Первичная обмотка слева, а вторичная – справа.

Иногда требуется множество различных напряжений для питания различных приборов. Зачем ставить на каждый прибор свой трансформатор, если можно с одного трансформатора получить сразу несколько напряжений? Поэтому, иногда вторичных обмоток бывает несколько пар, а иногда даже некоторые обмотки выводят прямо из имеющихся вторичных обмоток. Такой трансформатор называется трансформатором со множеством вторичных обмоток. На схемах можно увидеть что-то подобное:

Трехфазные трансформаторы

Эти трансформаторы в основном используются в промышленности и чаще всего превосходят по габаритам простые однофазные трансформаторы. Почти все трехфазные трансформаторы считаются силовыми. То есть они используются в цепях, где нужно питать мощные нагрузки. Это могут быть станки ЧПУ и другое промышленное оборудование.

На схемах трехфазные трансформаторы обозначаются вот так:

Первичные обмотки обозначаются заглавными буквами, а вторичные обмотки – маленькими буквами.

Здесь мы видим три типа соединения обмоток (слева-направо)

  • звезда-звезда
  • звезда-треугольник
  • треугольник-звезда

В 90% случаев используется именно звезда-звезда.

Что такое ЛАТР

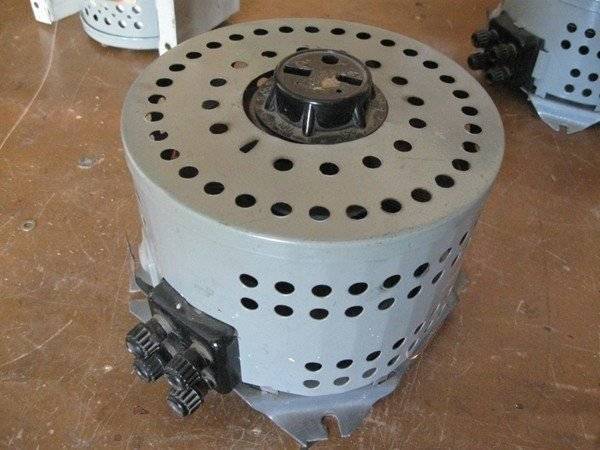

Кроме силовых аппаратов, заменяющих обычные трансформаторы, в школах, институтах и лабораториях используются ЛАТРы – Лабораторные АвтоТРанформаторы. Эти устройства используются для плавного изменения напряжения на выходе аппарата. Самые распространенные конструкции представляют из себя катушку, намотанную на тороидальном магнитопроводе. С одной из сторон провод очищен от лака и по нему при помощи поворотного механизма двигается графитный ролик.

Питающее напряжение подаётся на концы катушки, а вторичное снимается с одного из концов и графитного ролика. Поэтому ЛАТР не может поднимать напряжение выше сетевого, в некоторых модификациях выше 250В.

Устройство автотрансформатора

Чаще всего стандартный автотрансформатор представляет собой тороидальный магнитопровод – сердечник, сделанный из электротехнической стали в виде кольца, на который намотана медная проволока – называемая обмоткой.

Кроме того, чтобы эта конструкция служила именно автотрансформатором, у неё есть дополнительная «отпайка» – отвод от этой обмотки, всего контактов получается, как минимум три.

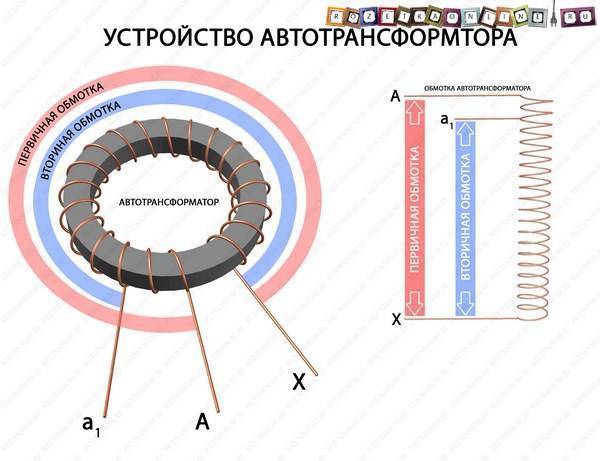

Устройство автотрансформатора достаточно наглядно показано на изображении ниже:

Популярные статьи  Как расположить на натяжном потолке светильники?

Что такое автотрансформатор?

В данном примере, вы можете видеть автотрансформатор, к крайним контактам которого подключается источник напряжения переменного тока, к A – фаза, к X – ноль. Все витки проволоки между этими точками считаются первичной обмоткой.

Нагрузка, какой-нибудь электроприбор, которому для работы требуется меньшее напряжение, чем поступает из сети, подключается к выводам a2 и X – витки между этими контактами – это уже вторичная обмотка.

Как видите, у автотрансформатора есть всего одна обмотка, но при этом напряжение, если замерять в различных точках подключения, будет разным, почему оно меняется и как определить насколько (коэффициент трансформации) мы рассмотрим ниже.

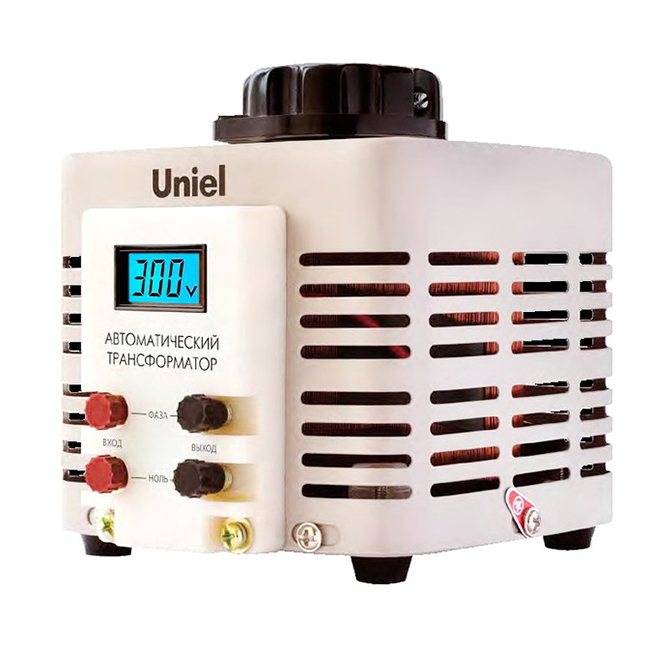

ЛАТР Uniel U TDGC2 0,5 – с цифровым дисплеем

Что такое автотрансформатор?

Компактный переносной автоматический трансформатор. Оснащён жидкокристаллическим дисплеем для визуального контроля за выходными показателями регулируемого напряжения.

Рабочая нормированная частота электрического тока 50 Гц. Возможность регулировки величины выходного напряжения в пределах 0~300 вольт. Применяется для производственных целей и лабораторных условиях при ремонте и настройке различного электротехнического и электронного оборудования.

Возможна эксплуатация в домашних условиях при постоянных отклонениях электросети в сторону понижения.

Плюсы:

  • Широкий диапазон напряжения, мощность.
  • Яркий дисплей, большой шрифт.
  • Возможность выставления необходимых значений с одновременным визуальным контролем по дисплею.

Минусы:

  • Открытые клемники.
  • Необходимость постоянного заземления.

Определения

Трансформатор – это электромагнитный аппарат, передающий энергию через магнитное поле. Он состоит из двух и более обмоток (иногда говорят катушек) на стальном, железном или ферритовом сердечнике в зависимости от числа фаз, входных и выходных напряжений. Основной его особенностью является то, что первичная цепь и вторичная не электрически связаны между собой, то есть обмотки не имеют электрических контактов. Это называется гальванической развязкой. А такую связь катушек называют индуктивной.

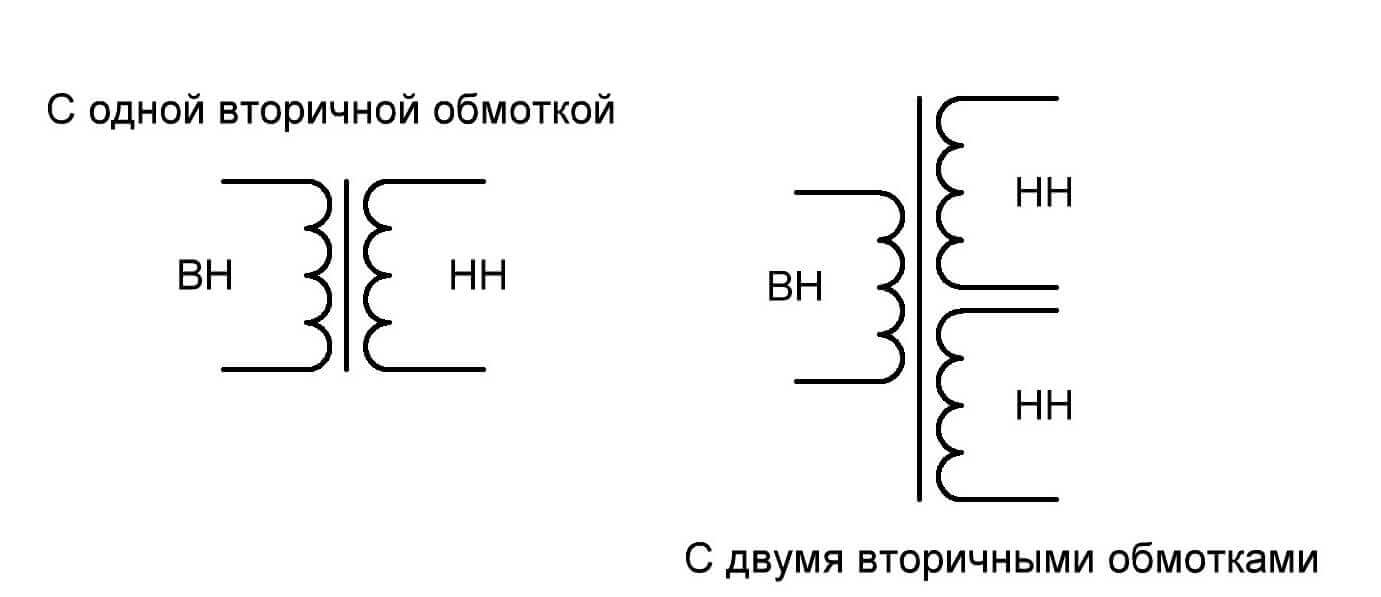

Ниже вы видите условное графическое обозначение двух и трёхобмоточного трансформатора на схеме электрической принципиальной:

Что такое автотрансформатор?

Они бывают повышающими, понижающими и разделительными (напряжение на входе равно напряжению на выходе). При этом если подать питание на вторичную обмотку понижающего трансформатора – на первичные обмотки вы получите повышенное напряжение, то же самое и правило работает и для повышающего.

Автотрансформатор – это один из вариантов трансформатора с одной обмоткой, намотанной на сердечнике в принципе аналогичном предыдущему случаю. В нём, в отличие от обычного транса, первичная и вторичная цепь электрически связаны между собой. А значит он не обеспечивает гальванической развязки. Условное графическое обозначение автотрансформатора вы видите ниже:

Что такое автотрансформатор?

Автотрансформаторы бывают с фиксированным выходным напряжением и регулируемые. Последние многим известны под названием ЛАТР (лабораторный автотрансформатор). Также могут быть как понижающими, так и повышающими. В регулируемом ЛАТРе вторичная цепь подключается к скользящему по катушке контакту.

Что такое автотрансформатор?

Важно! Из-за отсутствия гальванической развязки, автотрансформаторы по определению не могут быть разделительными в отличие от обычных!

Еще одним отличием является количество обмоток автотрансформатора – обычно оно равняется количеству фаз. Соответственно для питания однофазных устройств используют однообмоточные, а для трёхфазных – трёхобмоточные изделия.

Автотрансформатор и его теоретические основы

В автотрансформаторе вы сможете найти единственную обмотку. Она будет использоваться не только в качестве первичной, но и в качестве вторичной обмотки. Схема автотрансформатора указана на фото ниже:

Что такое автотрансформатор?

На этом фото вы сможете увидеть, что обмотка AB считается общим числом оборотов. N1 считается первичной обмоткой. Как видите, на фото эта обмотка будет выходить из точки C. В этом случае участок BC будет рассматриваться в качестве вторичной обмотки. Теперь мы можем предположить, что число витков между точками BC будут составлять N2.

Если напряжение в автотрансформаторе будет проходить через V1, тогда напряжение на отрезке первого витка будет составлять V1/N1. Таким образом на участке BC будет V1/N1*N2=V2, а это означает V2/V1=N2/N1=константа k.

Исходя из этих результатов можно сделать вывод о том, что константа будет являться отношением напряжения в автотрансформаторе. Когда нагрузка будет подаваться на участок между вторичными клеммами, тогда показатель тока составит I2. Показатель во вторичной обмотке будет составлять I1 и I2. Теперь мы рекомендуем вашему вниманию соответствующее видео:

Изменение силы тока в автотрансформаторе

По силе тока есть простое правило – ток в обмотке более высокого напряжения меньше, чем ток в обмотке с более низким напряжением.

Другими словами, если используется понижающий отвод от первичной обмотки автотрансформатора – то ток на вторичной обмотке будет больше, а напряжение ниже и наоборот, если используется повышающий отвод – то ток на вторичной обмотке будет ниже, а напряжение выше.

Мощности же на обеих обмотках примерно одинаковы, поэтому, согласно закону ОМА:

I1U1 = I2U2, где I1 – ток в первичной обмотке, I2 – ток во вторичной обмотке, U1- напряжение в первичной обмотке, U2 – Напряжение во вторичной обмотке.

Соответственно ток, например, в первичной обмотке рассчитывается так: I1 = U2*I2/U1

Зная, как изменяется ток, можно заранее правильно подобрать кабели питания и защитную автоматику.

Теперь, когда вы знакомы с принципом работы автотрансформатора и знаете его конструкцию, давайте рассмотрим какие они бывают, их назначение и места применения, какие у них плюсы и минусы и чем принципиально отличаются от обычных трансформаторов. Всё это и многое другое читайте во второй части этой статьи. Подписывайтесь на нашу группу вконтакте, следите за выходом новых материалов!

Принцип работы с ЛАТРом

Работать с LATR было легко и безопасно даже для неподготовленного человека, мы приводим обязательный минимум теоретической информации и правил настройки устройства. Главная особенность любого лабораторного автотрансформатора – максимально допустимый ток. Это указано в паспорте устройства. Например, LATR SUNTEK 500 VA имеет максимально допустимый ток 2А. Превышение этого параметра приводит к перегреву и прогоранию обмотки катушки. Устройство вышло из строя. И самое досадное, что ремонт при такой поломке не уместен. Замена катушки будет стоить столько же, сколько покупка нового LATR. Поэтому при работе с LATR

Зачем требуется снижение напряжения в сети

Что такое автотрансформатор?

Электрическую энергию принято транспортировать на большие расстояния при максимальных уровнях напряжения. Если электричество будет иметь бытовой уровень напряжения 220 В или даже напряжение 380 В для использования на крупных объектах, при его транспортировке будут происходить ощутимые потери, из-за чего передача электрической энергии станет затратной для сетевых предприятий. Таким образом, электричество транспортируют с высоким напряжением, а потому, для его использования конечными потребителями, уровень напряжения электроэнергии должен быть существенно снижен. Снижают уровень напряжения электричества с помощью специальных устройств, называемых трансформаторами. Автотрансформаторы отличаются значительно меньшими габаритами, они удобны в эксплуатации и просты в монтаже, хотя и не отличаются столь же высокой функциональностью, которая характерна для стандартных устройств. Специалисты обязаны разбираться в видах и особенностях трансформаторов для организации надежных электросистем.

Нельзя сказать, что единственным назначением трансформаторов является снижение уровня напряжения электрической энергии. Помимо понижающего оборудования, которое требуется для электроснабжения конечных потребителей, в электрических сетях используются и повышающие устройства. Повышающие приборы в цепи требуются для того, чтобы транспортировать электроэнергию на большие расстояния с минимальным уровнем потерь.

Область применения

Характеристики автотрансформатора позволяют использовать его в повседневной жизни и в различных отраслях промышленности.

Популярные статьи  Почему срабатывает дифавтомат при включении стиральной и посудомоечной машины?

Металлургическое производство

Автотрансформаторы, регулируемые в металлургии, используются для управления и регулирования защитных устройств прокатных станов и трансформаторных подстанций.

Коммунальное хозяйство

До появления автоматических стабилизаторов эти устройства использовались для обеспечения нормальной работы телевизоров и другого оборудования. Они состояли из обмотки с большим количеством отводов и переключателя. Он поменял выводы катушки, и выходное напряжение контролировали с помощью вольтметра.

В настоящее время автотрансформаторы используются в релейных стабилизаторах напряжения.

Ссылка! В трехфазных стабилизаторах установлено три однофазных автотрансформатора, причем регулирование осуществляется отдельно в каждой фазе.

Что такое автотрансформатор?

Химическая и нефтяная промышленность

В химической и нефтяной промышленности эти устройства используются для стабилизации и регулирования химических реакций.

Производство техники

В машиностроении такие устройства используются для пуска электродвигателей станков и регулирования частоты вращения дополнительных приводов.

Учебные заведения

В школах, техникумах и институтах LATR используются при выполнении лабораторных работ и демонстрации законов электротехники и экспериментов по электролизу.

Советы и рекомендации

В настоящее время наряду с однофазными приборами находят достаточно широкое применение и устройства трехфазного типа, отличающиеся обмоткой. Существуют современные трёхфазные автотрансформаторы, имеющие два и три контура.

Основные защитные характеристики автотрансформатора представлены несколькими вариантами:

  • дифференциальная разновидность, предупреждающая выход из строя при любых нарушениях в обмотке;
  • принцип токовой отсечки, корректирующий неполадки, возникшие на ошинковках или вводах;
  • высокоэффективная токовая защита, которая четко срабатывает в условиях повреждения агрегата;
  • газовый вид, оповещающий даже о выделениях или понижении количества маслянистой жидкости.

Токовые трансформаторы – важное защитное свойство релейного типа. Схема подключения трансформатора тока – варианты монтажа вы найдете на нашем сайте

Для чего необходим провод заземления? Подробно о назначении рассмотрим далее.

Конструкцией предусмотрена защита при появлении замыкания или перегрузки, но прибор не подлежит эксплуатации, если замечено повреждение изолирующего слоя, отмечается сбой на соединительных участках, присутствуют сторонние звуки или слишком сильная вибрация, а также прибор имеет на корпусе выраженные трещины или многочисленные сколы.

Недостатки

Перед тем, как вводить в эксплуатацию представленное оборудование, необходимо изучить его основные недостатки:

  • Схема низковольтного типа будет значительно зависеть от высокого уровня напряжения. Чтобы избежать возникновения сетевого сбоя, потребуется создать продуманную систему подачи низкого напряжения. Только в таком случае прибор сможет перенести повышенные нагрузки.
  • Поток, рассеивающийся между обмотками, незначителен. При возникновении определенных неисправностей может возникнуть короткое замыкание. Его вероятность в этом случае значительно увеличивается.
  • Соединения, которые создаются между вторичными и первичными обмотками, должны быть идентичными. В противном случае могут возникнуть некоторые проблемы при работе агрегата.
  • Невозможно создать систему с заземлением с одной стороны. Нейтралью должны обладать оба блока.
  • Представленная система делает трудной задачей сохранение электромагнитного баланса. Для улучшения этого показателя потребуется увеличить корпус прибора. Если диапазон трансформации будет значительным, экономия ресурсов будет незначительной.

Также следует отметить, что выполняя ремонт автотрансформатора, устраняя возникшие неполадки и аварийные ситуации, может снизиться безопасность работы обслуживающего персонала. Высшее напряжение может наблюдаться и на низшей обмотке. В этом случае все элементы системы окажутся подведены к высоковольтной части. По правилам безопасности такое положение вещей недопустимо. В этом случае возникает вероятность пробоя изоляции проводников, которые присоединены к электрооборудованию.

Рассмотрев основные особенности работы и устройства автотрансформаторов, можно сделать выводы о целесообразности их применения в своих целях.

Трехфазные разновидности

Наряду с однофазными применяются и трехфазные аппараты. Они отличаются типом обмотки. Существует автотрансформатор трехфазного типа с двумя и тремя контурами.

Чаще всего обмотки в подобных устройствах соединяются в виде звезды. Они имеют выведенную отдельно точку нейтрали. При помощи направления подведения напряжения выполняется понижение или повышение. Этот принцип положен в основу старта работы мощного двигателя, регулирования электрического тока по ступенчатой системе. Трехфазный тип автотрансформаторов применяется для нагревательных элементов печей.

Приборы с тремя обмотками используются в сетях высоковольтного типа. При этом со стороны высшего напряжения агрегат соединяется с нулевым проводом в звезду. Этот тип контакта способен снизить напряжение с учетом особенностей изоляции аппаратуры. Применение подобных приборов способно повысить уровень КПД системы, а также сэкономить затраты на совершение передачи электроэнергии. Однако в этом случае повышается количество токов короткого замыкания.

Наличие гальванической связи между совмещенными контурами не позволяют использовать представленное оборудование в силовых сетях (6-10 кВ), если напряжение понижается до 0,38 кВ. В этом случае трехфазное напряжение 380В подается непосредственно к электрическим потребителям. На таком оборудовании могут работать люди. Во избежание несчастных случаев применяются в подобных условиях другие разновидности агрегатов.

Автотрансформатор

Автотрансформаторы — один из видов трансформаторов напряжения, отличительная конструктивная особенность которых состоит в том, что они имеют всего одну обмотку.

Минимальное количество выводов автотрансформаторов — три, при большем их количестве возможно получение на выходе разных значений напряжений.

Из приведенных схем видно, что обмотки электрически связаны: обмотка низшего напряжения представляет собой часть обмотки высшего.

Принцип работы автотрансформатора

. При прохождении напряжения от источника переменного тока, подключенного к обмотке с полным количество витковW1 возникает ЭДС, индуктируемая магнитным потоком. Ее величина в прямой пропорции зависит от количества задействованных витков W2 обмотки, к которым подключена нагрузкаR (см. схему 1).

Что такое автотрансформатор?

Обозначив условно индуктируемую в обмотке с количеством витков W1

величину ЭДСE1 , а в обмотке сW2 — E2 , математически можно выразить коэффициент трансформацииk следующим соотношением:E1/E2=W1/W2 .

Ввиду незначительности падения напряжения в обмотке из-за относительно низкого сопротивления примем U1=E1

иU2=E2 . Таким образом, соотношениеE1/E2=W1/W2 может быть приведено к видуU1/U2=W1/W2 , из которого понятно, что вторичное напряжение будет меньше первичного(k) во столько-же раз, во сколько количество задействованных витковW2 обмотки меньшеW1 .

В рассматриваемом примере используется понижающий трансформатор (W1>W2)

, при количестве витковW1 меньшем чемW2 (см. схему 2) вторичное напряжение будет больше первичного исходя из того же соотношенияU1/U2=W1/W2 .

Область применения автотрансформаторов

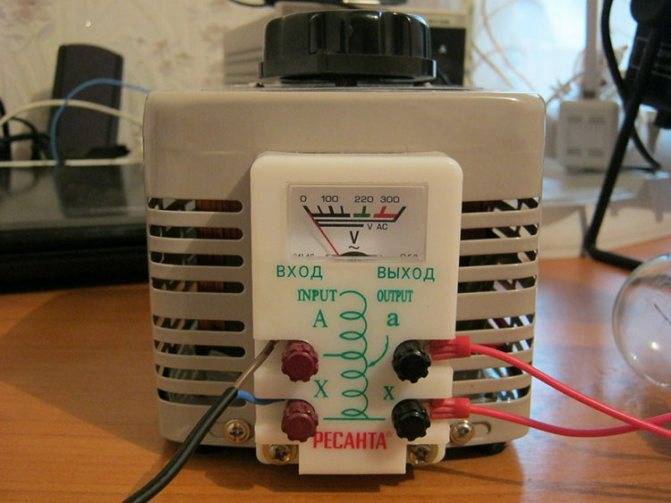

довольна широка: устройства небольшой мощности используются для питания, наладки и тестирования бытового и промышленного электрооборудования, устройств автоматического управления, в лабораторных стендах — ЛАТРы, устройствах связи и пр. Силовые трехфазные автотрансформаторы могут быть использованы для уменьшения пусковых напряжений мощных электродвигателей.

В энергетике автотрансформаторы большой мощности успешно используют для связи высоковольтных сетей с близкими по значению напряжениями (110-220 кВ, 220-500 кВ, 330-750 кВ). Коэффициент трансформации этих устройств, как правило не превышает 2-2,5. Для изменений напряжения более этих значений экономическая целесообразность использования автотрансформаторов существенно снижается.

Для этих целей используют трехфазные автотрансформаторы, с соединениями обмоток «звездой» (наиболее часто используемая схема) или «треугольником».

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
