Трехфазный стабилизатор напряжения

Рассмотрим принцип работы устройства более подробно

Устройство, приспособленное для стабилизации входящего напряжения и очистки этого напряжения от различных колебаний высоких частот. Стабилизаторы классифицируют по типу устройства механизмов, за счет которых осуществляется работа всего устройства в целом.

Релейные стабилизаторы. По статистике, большинство отдает предпочтение релейным стабилизаторам. Это происходит благодаря приятному соотношению цены и качества. Один из плюсов — это быстродействие, зависящее от силы скачка входящего напряжения и колеблется от 0.3 до 0.6 секунд.

Есть и свои минусы, состоящие в том, что при переключении реле может появиться небольшой скачок электричества. Подобный скачок совершенно безопасен для техники, так как его значение минимально — 10-20 В.

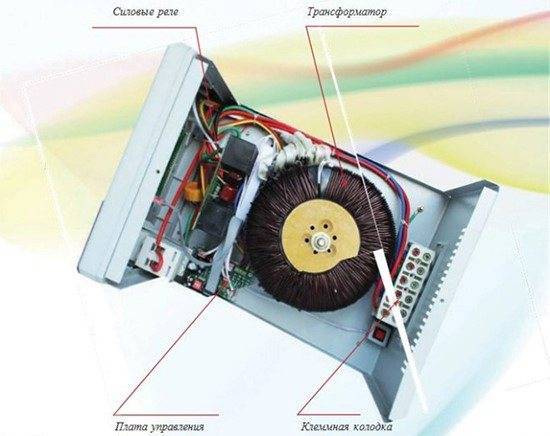

В современных стабилизаторах вся работа выполняется за счет силового автотрансформатора и электрического блока. Там контролируются процесс входа и выхода электричества. Из микроконтроллера подаются сигналы ключам и силовым реле. Когда происходит процесс управления и формировки, то учитывается время, за которое произошло срабатывание ключей. Благодаря этому, передача электричества производится почти без пробелов. Дальше вы можете подробно посмотреть схему устройства релейного стабилизатора.

Трехфазный стабилизатор напряжения

Электромеханические стабилизаторы напряжения. Его работа осуществляется за счет того, что основная плата управления проводит анализ напряжения, которое входит, и после сканирования передается сигнал на специальный мотор, находящийся внутри электрической катушки. Один из плюсов: по сравнению с релейным стабилизатором, электромеханический гарантирует более высокую и точную стабилизацию. Точность стабилизации зависит, в первую очередь, от численности витков у трансформатора.

Возможности мотора у разных стабилизаторов ограничивают движения щетки и чаще всего скорость движения составляет 5-15 В/сек. Скачки электричества могут быть опасны для техники только когда достигают 25-45 вольт.

Чтобы стабилизаторы не зависали, нужно не забывать о том, что производят разные моторы. Большинство устройств используют для питания входящее напряжение и когда оно сильно расходуется на другие приборы, работа стабилизатора приостанавливается, так как он испытывает недостаток питания. Если у вас стабильное напряжение без резких перепадов, то вам это не страшно.

Тиристорные (симисторные) стабилизаторы напряжения. Работа происходит за счет силовых ключей, которые по-другому еще называют тиристы. Благодаря им, секции трансформатора переключаются автоматически. У таких устройств много похожих черт с релейными, но превосходят их по количеству ступеней стабилизации и точности.

Трехфазный или три однофазных?

Все трехфазные стабилизаторы напряжения имеют довольно высокий ценник и чтобы его снизить есть маленький лайфхак.

Дело в том, что у трехфазников есть такая особенность — когда пропадает одна из фаз, то у аппарата срабатывает защита и он отключается, обесточивая весь дом. Чтобы этого избежать и оставить работающими электроприборы на оставшихся двух фазах, лучше поставить три однофазных стабилизатора вместо одного на 380В (по одному на каждую фазу).

Кроме того, три однофазника выходят дешевле, чем один на 3 фазы. Возьмем всё тот же трехфазник на 20 кВА и реальными 14 кВт.

Так как фазы у нас три, то 14 кВт делим на 3 и понимаем, сколько у нас на каждой фазе:

14 / 3 = 4.6 кВт

Округляем до пяти и смотрим однофазный на 5 кВт. Не забываем, что 5 кВА в нашем случае не соответствует 5 кВт и выбираем в категории с пометкой: «8 кВА / 5…8 кВт».

А также, среди тиристорных в категории «7.5 кВА / 5…7,5 кВт» (у них немножко отличается градация по мощности).

Отсеиваем релейные стабилизаторы (у них ступенчатая регулировка, из-за чего мигают лампы, они для дома не подходят) и останавливаемся на вариантах с плавной регулировкой: электромеханических (1 шт = 28000 руб.) и тиристорных (1 шт = 32300 руб.).

Умножаем цену на три и получаем таблицу:

Энергия Hybrid 25000/3 Энергия Hybrid-8000(U) Энергия Classic 7500
трехфазный однофазные однофазные
гибрид электро-механические тиристорные
1 шт. = 103050 руб. 28000 3 шт. = руб. 32300 3 шт. = руб.

В случае с тремя электромеханическими однофазниками экономия составляет руб, а это уже приятно.

С тиристорными стабилизаторами ситуация другая. Это аппараты более высокого класа со своими преимуществами (бесшумность, еще шире диапазон по низу (до 60 вольт), настенные, с расширенной гарантией до 3 лет) и ценник соответственно повыше.

То же самое можно посчитать и для вводного автомата на 25А (ампер) с 16,5 кВт. Вспоминаем, что на него нужен стаб 30 кВА и реальными 21 кВт. Делим 21 на 3:

21 / 3 = 7 кВт

Итак, на каждую фазу нужен однофазник на 7 кВт. Смотрим электромеханику мощностью: 10 кВА / 7…10 кВт(1 шт = 31400 руб.) и тиристоры: 9 кВА / 7…9 кВт (1 шт = 38900 руб.).

Получаем таблицу:

Энергия Hybrid 30000/3 Энергия Hybrid-10000(U) Энергия Classic 9000
трехфазный однофазные однофазные
гибрид электро-механические тиристорные
1 шт. = 119500 руб. 31400 3 шт. = руб. 38900 3 шт. = руб.

В случае с тремя электромеханическими однофазниками экономим уже руб. По тиристорным было написано выше.

У этого способа есть только один минус — трехфазник можно заменить тремя однофазными стабилизаторами только в том случае, если в доме все электроприборы на 220В и нету потребителей на 380В. Если же приборы на 380 вольт есть, то ставить нужно только трехфазник. Иначе потребители на 380В не будут защищены.

Третье правило:

Если есть потребители на 380В, то ставим трехфазник. Если электроприборы только на 220В — дешевле будет поставить три однофазных стабилизатора

Мощность прибора

Чтобы стабилизатор дома выдержал нагрузку всех электроприборов, обеспечив бесперебойную подачу напряжения, необходимо правильно рассчитать его мощность. Существует масса советов расчета мощности, но мы остановимся на двух простейших:

Таблица средней потребляемой мощности популярных электроприборов

Второй способ расчета делается по параметрам автомата, установленного возле электросчетчика. Но это уместно, если сам автомат был подобран по верным расчетам. Его подбирают для защиты электропроводки от перегрузки. Если он работает, не отключая подачу напряжения, значит, проходящей через него мощности достаточно домашним электроприборам. Остается ее только вычислить. Для этого потребуется напряжение умножить на значение тока. Известно, что напряжение составляет 220 вольт. Второй параметр можно найти на маркировке автомата, например, 16А. Теперь перемножим 16А на 220В и получим результат 3520 Вт. Теперь стало ясно, чтобы в доме бесперебойно подавалось электричество достаточно подключения стабилизатора мощностью 3.5 кВт.

Популярные статьи  Защита от перегрузки: требования, особенности

Это, конечно, примитивные расчеты, и когда есть какая-то неуверенность, лучше обратиться к специалисту. В крайнем случае, при желании доводить начатое своими руками дело до конца, необходимо установить прибор с большим запасом мощности.

Критерии выбора стабилизатора на 3 фазы

Для защиты от аномалий входных параметров тока электрооборудования бытового и промышленного назначения стабилизатор напряжения рекомендуется выбирать в соответствии со следующими критериями:

Количество фаз питания. Трёхфазные стабилизаторы напряжения для дома, офиса или производственных предприятий выбираются в том случае, если от электросети объекта питается хотя бы один потребитель с 3-фазной схемой питания. В ситуациях, когда суммарная потребляемая мощность подключаемой однофазной техники превышает 7 кВт, сеть целесообразно переоборудовать на 3-фазы с подключением к каждой из них отдельного однофазного стабилизатора с соответствующим фазовой нагрузке значением мощности.

Мощность.

Точность и инерционность стабилизации. Приводятся в инструкции по эксплуатации или паспорте электроприбора. К примеру, бытовое оборудование и оргтехника нуждаются в стабилизации сетевого напряжения с погрешностью до 5%, тогда как лабораторная, вычислительная, телевизионная и т.д. техника не терпит погрешностей стабилизации выше 1%. Инерционность стабилизатора – время реакции на изменения входных параметров сетевого тока – выбирается в соответствии с характеристиками потребителей.

Диапазон напряжения на входе. Заявленная производителем точность стабилизации касается рабочего диапазона входного напряжения. При выходе последнего за установленные (предельные) рамки стабилизатор отключает потребителей от питания, либо отключается сам.

Перегрузочная способность. Характеризуется временем, на протяжении которого стабилизатор способен выдавать мощность, превышающую номинальную на 5% и выше. По истечению заданного периода перегрузки или при коротком замыкании система защиты отключает устройство с целью предотвращения его выхода из строя. Трёхфазный промышленный стабилизатор напряжения должен иметь высокую устойчивость к перегрузкам, поскольку к электросетям производственного назначения часто подключаются потребители со значительными скачками параметров тока при запуске (электродвигатели, насосы и т.п.).

Наличие интеллектуальных опций контроля и управления, в том числе удалённого, работой системы. Нормализаторы напряжения могут оснащаться дополнительными опциями, повышающими удобство контроля и управления параметрами сетевого тока, к примеру, фильтрами импульсных помех, ручной регулировкой выходного напряжения, байпасом, дистанционным управлением и т.д.

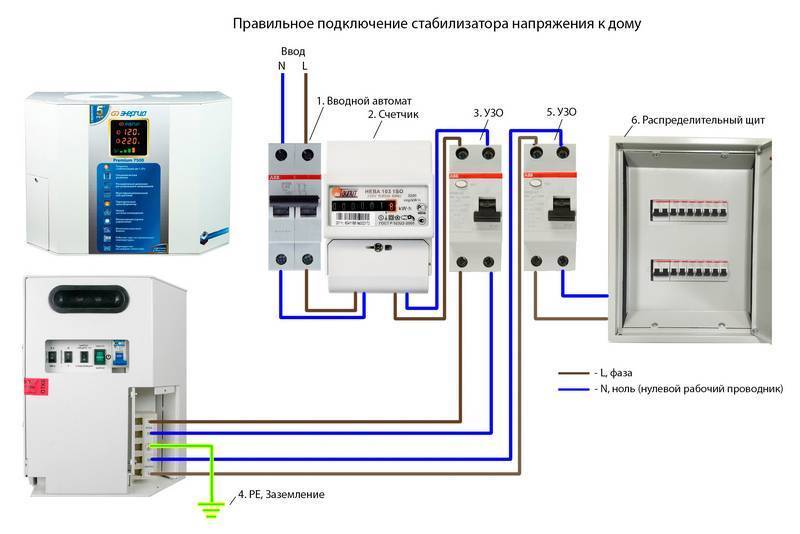

Схема и особенности подключения

В зависимости от особенностей потребителей электроэнергии, нуждающихся в защите от аномалий входного тока, трёхфазный стабилизатор напряжения может подключаться по одной из следующих схем:

  1. Сразу после электросчётчика или распределительного щитка;
  2. Непосредственно перед потребителем, нуждающимся в стабилизации напряжения.

Трехфазный стабилизатор напряжения

Стабилизатор с 3-фазным питанием имеет 4 входных и 4 выходных клеммы. Одна из них предназначена для подключения нуля или нейтрали, остальные – для подключения фазных линий. Эта схема соблюдается независимо от того, где подключен нормализатор – после счётчика или сразу перед защищаемым оборудованием.

Чтобы выбрать трёхфазный стабилизатор напряжения, следует внимательно изучить свойства сети электропитания, а также характеристик подключаемого к ней оборудования. Грамотный подбор устройства стабилизации позволяет обеспечить стабильную и непрерывную работу потребителей и способствует увеличению срока их службы.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

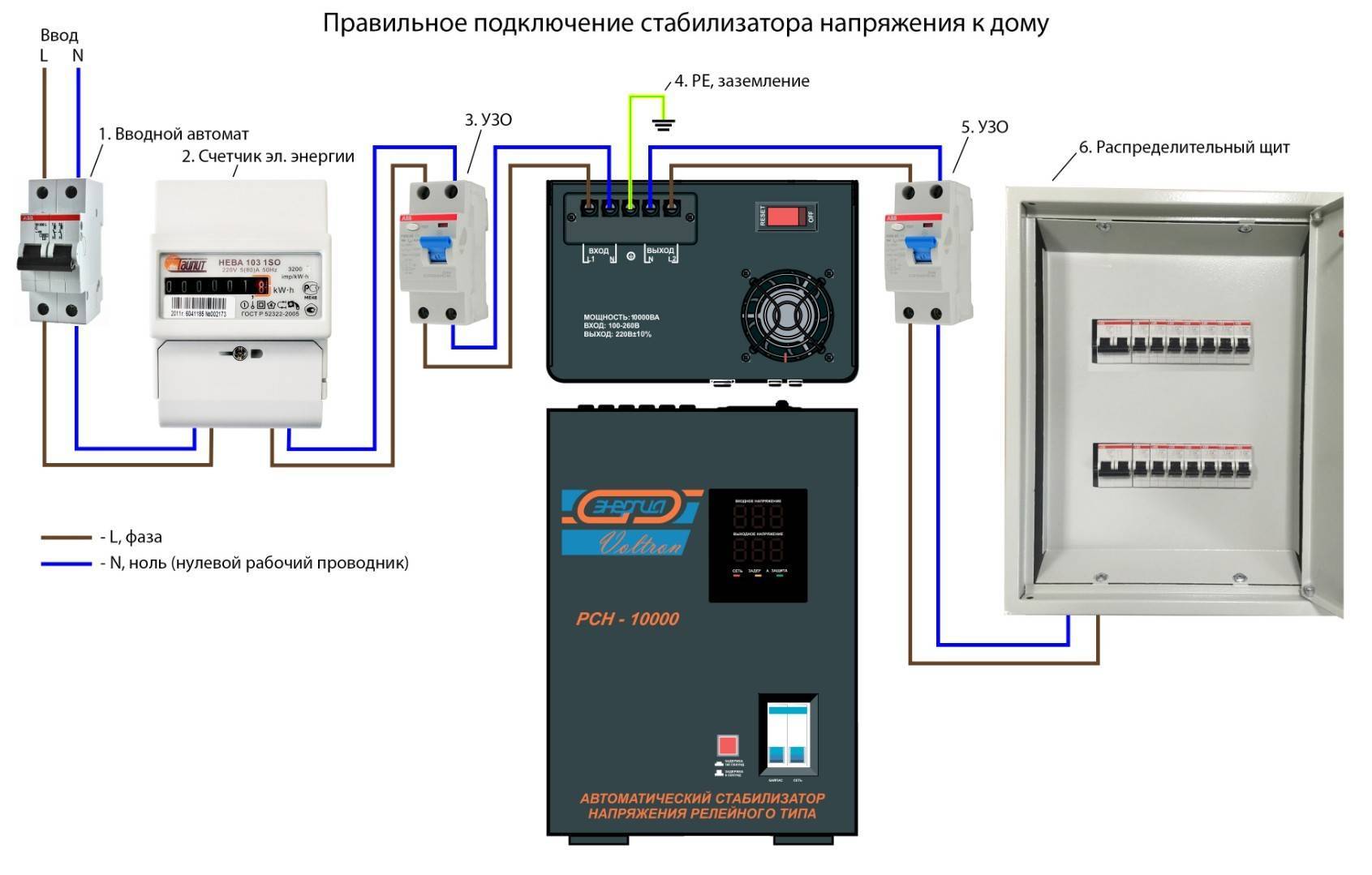

Советы по подключению стабилизатора напряжения:

  1. Перед монтажом всегда отключайте питание сети в электрическом щите.
  2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
  3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
  4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
  5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.

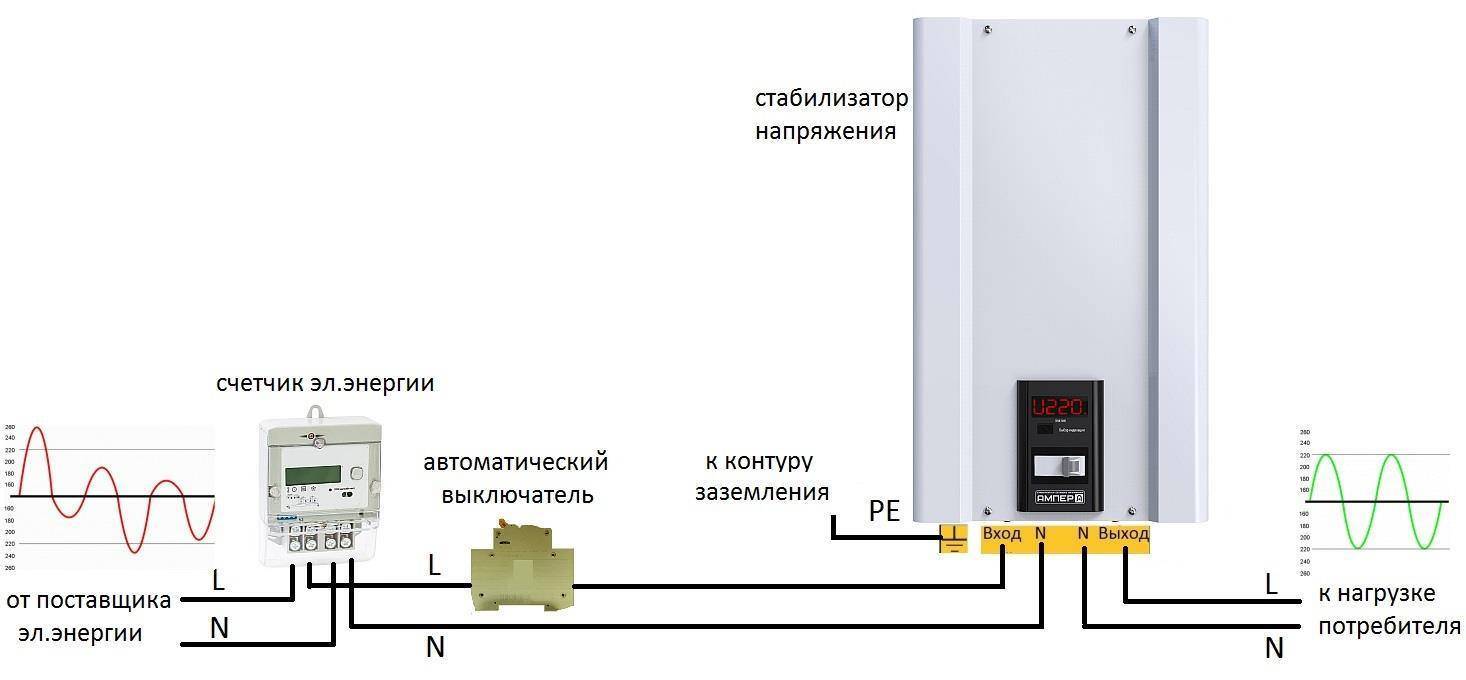

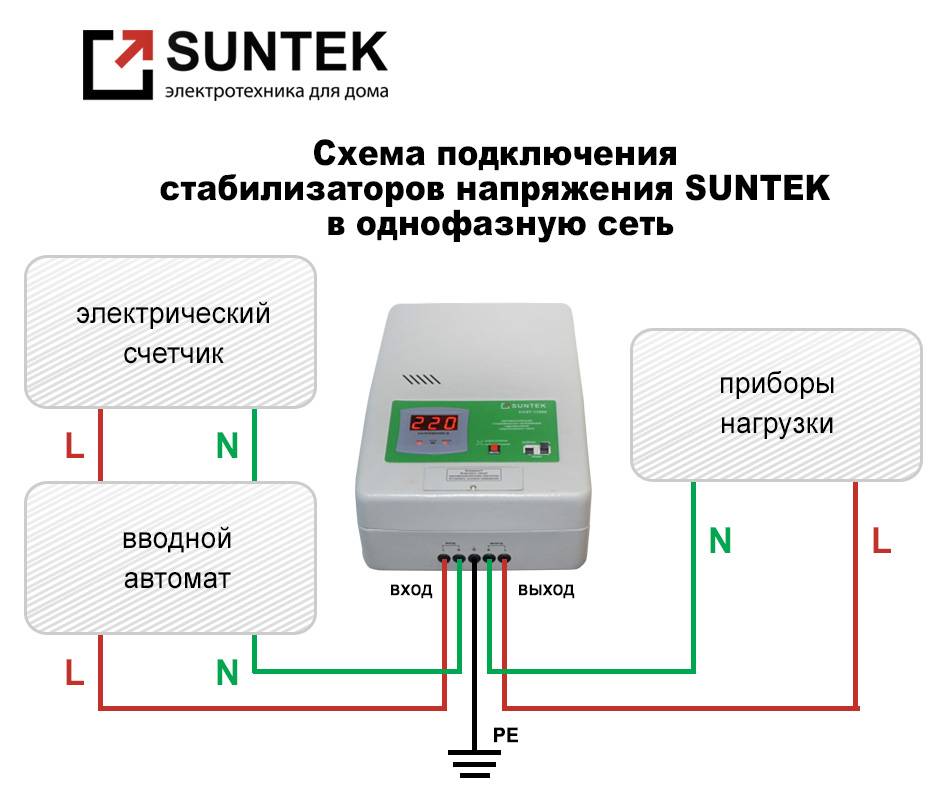

  6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Трехфазный стабилизатор напряжения

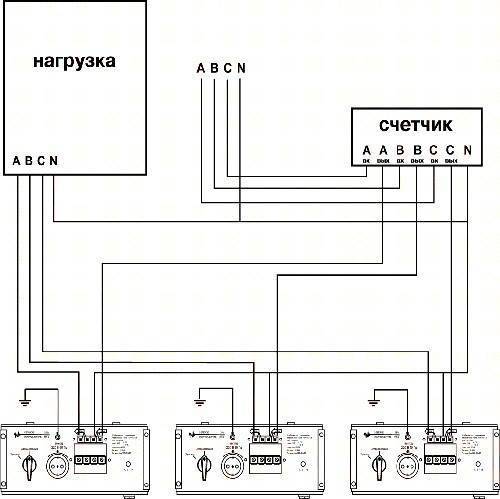

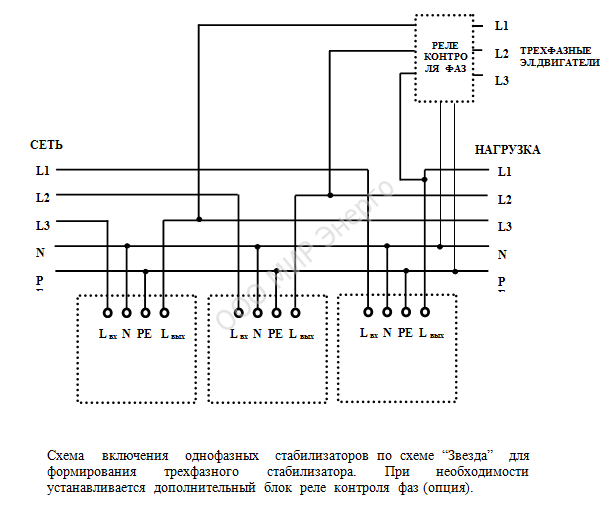

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

Трехфазный стабилизатор напряжения

  • После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
  • Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
  • Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.
Популярные статьи  Система распределения электроэнергии: определение, состав, примеры

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Как выбрать – основные критерии

Перечисли факторы, требующие особого внимания при выборе стабилизатора:

  1. Тип электросети, в зависимости от этого используют однофазные или трехфазные нормализаторы.
  2. Качество электроэнергии. То есть, в насколько широком диапазоне происходят колебания напряжения. Соответственно, выбирается модель с соответствующими показателями.
  3. Суммарная мощность нагрузки должна соответствовать номинальной мощности нормализатора. Например, если общая нагрузка 3 кВт, то прибор должен быть рассчитан на мощность 3 и более киловатт. Для повышенной надежности защиты электроприборов рекомендуется иметь запас по мощности.
  4. С какой скоростью прибор регулирует напряжение, если этот параметр критичен, следует отдать предпочтение релейным, тиристорным или инверторным моделям.
  5. Точность параметров выходного напряжения (величина погрешности), при повышенных требованиях рекомендуется использовать высокоточные трехфазные феррорезонансные или инверторные нормализаторы. Они обеспечивают высочайший уровень точности.

Рекомендуем с осторожностью относиться к изделиям неизвестных китайских брендов, низкая цена — единственное их достоинство. При этом, в большинстве своем, они не могут обеспечить стабильное напряжение при приближении к номинальной нагрузке

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

  • Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
  • При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
  • Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
  • При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Как правильно производить подключение

На самом деле, если вы располагаете финансами, то лучше обратиться с подобным делом к профессионалам, так как при самостоятельном подключении можно допустить много ошибок.

Перед тем как начать устанавливать стабилизатор, подготовьте место:

  • хорошо проветрите помещение;
  • тщательно вытрите пыль на том месте, где будет стоять стабилизатор;
  • внимательно проверьте, чтобы на выбранное вами место не попадала влага.

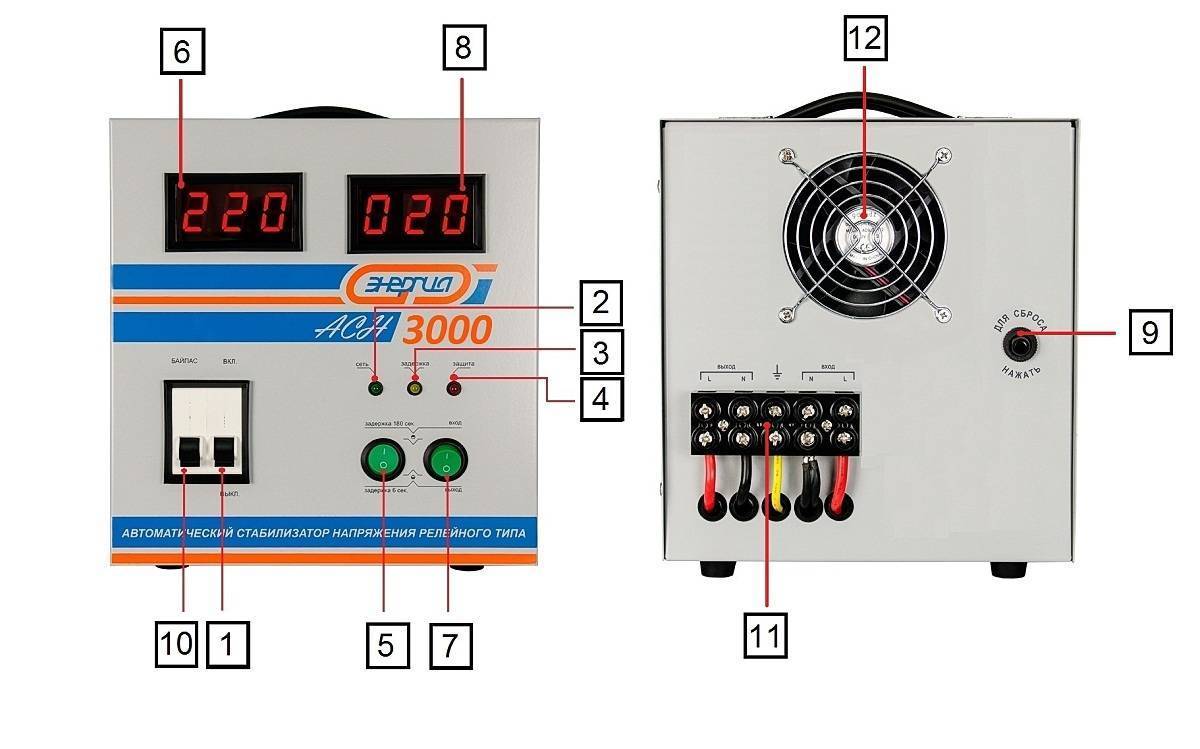

При покупке, в комплекте вам будет выдан паспорт устройства. Хорошо изучите все пункты. Если вы перевозили стабилизатор в минусовую температуру, то перед установкой нужно обязательно подержать механизм в теплом месте с комнатной температуры. Иначе внутри устройства может образоваться конденсат.

При подключении устройство обязательно должно быть отключено от питания! Контакты розетки, к которой будет подключен стабилизатор, должны быть обязательно заземлены, или само устройство заземлить самостоятельно.

Часто бывают такие ситуации, что в техпаспорте не прописано как правильно устанавливать устройство. В таком случае, лучше все-таки связаться с производителем для получения инструкции, но если все-таки вы решили делать установку самостоятельно, то вот небольшая инструкция:

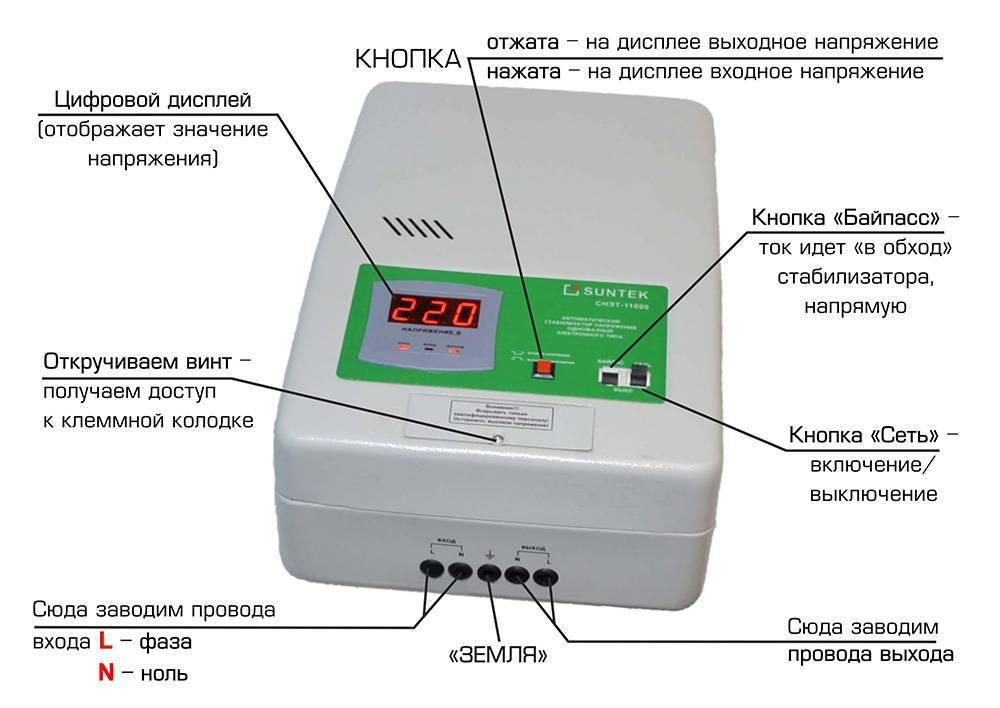

Во всех стабилизаторах фазы находятся по краям клеммной колодки, ближе к центру нули и в середине земля.

  • Если во время установки, на экране устройства появилась латинская буква Н, то это значит, что напряжение внутри устройства подскочило выше положенного уровня;
  • если появилась латинская буква L, то это значит, что напряжение внутри устройства упало ниже положенного уровня.

Когда при подключении происходят такие скачки, срабатывает специальная защита. Если появились латинские буквы C-H, это значит, что в сумме, мощность всех устройств, подключенных к стабилизатору, перешагнула допустимый барьер и из-за этого срабатывает защита.

Для того, чтобы не было таких постоянных скачков напряжения, используют специальное реле, которое контролирует напряжение. Вот пример того, как правильно подключать стабилизатор.

Что нужно сделать обязательно:

  • подсчитайте, сколько в сумме составляет мощность всех подключенных устройств. Это делается так — общую мощность разделить на семь;
  • узнайте, какой минимальный порог для напряжения в вашем доме.

Благодаря этим характеристикам, вы сможете подобрать стабилизатор специально для вашего дома. Чтобы вам легче было считать мощность, которую вы используете ежедневно, есть специальная таблица.

Электрические приспособления

Инструменты

мощность, ВА

мощность, ВА

Устройства для ухода за волосами (фен, плойка)

Дрель, шуруповерт

перфоратор

Электрическая плитка

электроточило

Мультиварка, тостер, блендер

дисковая пила

кофемашина

Электрический рубанок

Электрические устройства для обогрева помещений

электролобзик

Приспособления для готовки на гриле

шлифовальная машина

Радиоприемник

Электроприборы

телевизор

компрессор

Холодильная и морозильная камеры

водяной насос электрический

Духовая печь

циркулярная пила

Микроволновая печь

кондиционер

Трехфазный стабилизатор напряжения

Самостоятельное изготовление стабилизатора

  1. Механический способ присущ линейным моделям, имеющим два колена, соединенных реостатом. Поступающий на первое колено ток проходит через реостат и подается второму колену, с которого идет дальнейшая раздача потребителю. Такой способ регулировки эффективен при малой разнице входного и выходного напряжения.
  2. Прибор с импульсной регулировкой имеет выключатель, разрывающий кратковременно электрическую цепь для зарядки конденсатора. Недостаток такого способа заключается в отсутствии возможности выставить конкретное выходное напряжение.

Определившись с подходящей для себя моделью, имеющей один из способов регулировки напряжения, в интернете или технической литературе подыщите подходящую схему и приступайте к работе. Для примера можно посмотреть такой вариант ступенчатого стабилизатора:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Трехфазный стабилизатор напряжения

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Популярные статьи  Какое УЗО ставить сразу после счетчика ЛЕО 50А?

Трехфазный стабилизатор напряжения

Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Основные правила монтажа

Если было принято решение отказаться от услуг электромонтера и выполнить установку прибора своими руками, необходимо соблюдать ряд важных правил:

Трехфазный стабилизатор напряжения

Установив своими руками стабилизатор в доме, не стоит забывать о его существовании. Ежегодно надо делать профилактические работы, связанные с осмотром и перетяжкой контактов.

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах. Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

Трехфазный стабилизатор напряжения

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Зачем нужен трёхфазный стабилизатор напряжения

Зачем и где нужна стабилизация трехфазного напряжения? Прежде всего там, где используются трехфазные потребители тока. А они, как правило, довольно мощные.

Часто использования мощных стабилизаторов на три фазы можно избежать, просто устранив перекос фаз на этапе проектирования схемы электроснабжения.

Однако, стабилизаторы ставят не от хорошей жизни, и ставят их конечные потребители (офисы, дома, квартиры). И перекос фаз в данном случае — данность, которую устранить без стабилизатора невозможно.

Естественно, перекос фаз, возникший вследствие обрыва нуля, устранить тоже можно, но лишь до определенной степени. Как только напряжение выйдет за пределы возможностей стабилизатора, он отключит проблемную фазу вообще.

Скачать инструкции к стабилизаторам напряжения:

• 1 Паспорт SUNTEK ЭМ электромеханический / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, , скачан: 441 раз./

• 2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, , скачан: 1215 раз./

• 3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, , скачан: 1078 раз./

Преимущества и недостатки

Предлагаем ознакомиться с плюсами и минусами различных типов нормализаторов напряжения, перечисленных выше. Начнем с релейного типа:

  1. Преимущества, к таковым следует отнести: относительно невысокую стоимость и быстродействие (в пределах 20,0 – 40,0 мс).
  2. Недостатки:
  • Не подходит для промышленного применения из-за недостаточной выходной мощности.
  • Большая дискретность и погрешность, последняя может быть на уровне 7,5%.
  • Небольшой уровень перегрузочной устойчивости (около 120%-160%).
  • Применение механических контактов существенно сокращает срок эксплуатации (как правило, не более 5-ти лет).

Теперь рассмотрим особенности моделей, в которых применяются электронные ключи:

  1. Плюсы:
  • Достаточно высокое быстродействие (около 20-ти мс).
  • Большой рабочий ресурс (порядка 10-и – 20-и лет).
  1. Основные минусы: высокая дискретность и низкая устойчивость к перегрузке.

У электромеханических приборов также имеются свои сильные и слабые стороны, к первым можно отнести:

  • Плавное изменение уровня напряжения.
  • Высокая скорость быстродействия и низкая погрешность стабилизации.
  • Перегрузочная устойчивость может составлять 500%-1000%.
  • Широкий диапазон рабочей температуры (от -25°С до 55°С ) и большой эксплуатационный ресурс (30 лет и более).

Что касается недостатков, то у электромеханических моделей их всего два: значительный вес и высокая стоимость.

У феррорезонансных стабилизаторов напряжения самый продолжительный срок эксплуатации (до 50-и лет), небольшой уровень погрешности (порядка 1%) и вполне приемлемая перегрузочная устойчивость (до 300%). Но данному виду присущи специфические недостатки, а именно характерный гул при работе, большой вес и габариты, а также сравнительно высокая стоимость.

Инверторные модели обладают более широким диапазоном входных напряжений, чем у других модификаций нормализаторов. Помимо этого они обеспечивают высокую точность выходного напряжения (погрешность составляет не более 1%) и его плавное регулирование. Инверторные приборы обладают небольшим весом, малыми габаритами и значительным рабочим ресурсом (до 25-и лет эксплуатации). К сожалению, относительно небольшой запас выходной мощности не позволяет использовать такие модели на промышленных предприятиях и объектах.

Что касается гибридных моделей, то их достоинства и недостатки определяются составляющими.
