Автоматический выключатель: принцип работы, классификация, конструкция, назначение

Классификация устройств

Особенности применения выключателей дистанционного управления

Все воздушные высоковольтные выключатели, кроме как, по конструкции (с отделителем и без) отличаются, также и по назначению:

  • Сетевые. Они рассчитаны на напряжение 6000 вольт и выше и используются в цепях переменного тока для включения и выключения потребителей в нормальных неаварийных режимах работы, а также отключение при возникших коротких замыканиях;
  • Генераторные. Применяются в сетях с рабочим напряжением от 6 до 24 тысяч Вольт, для подключения в эти цепи генераторов. Выдерживают пусковые токи, а также режимы К.З.;
  • Для электротермических установок. Рабочее напряжение, при котором возможна нормальная коммутация, составляет 6–220 кВ. Может работать также и в аварийных режимах.
  • Специального назначения. Они выпускаются не серийно, а под заказ и изготавливаются с учётом местных условий эксплуатации.

И также выключатели, имеющие пневмоустановку для работы, разделяются по виду и расположению этого механизма, нагнетающего воздух аппарата:

  1. Опорные;
  2. Подвесные. Имеют подвешивающую к порталу, установленному на ОРУ, конструкцию;
  3. Выкатные. Оснащены механизмом для выкатывания из распредустройства;
  4. Встраиваемые в КРУ (комплектные распределительные устройства).

Аппараты защиты электрических сетей

Для обеспечения соответствующего уровня безопасности токопроводящей линии и исключения негативных последствий из-за короткого замыкания или перегрузки сети, применяют разнообразные аппараты защиты электрических сетей.

Самым распространенным устройством, обеспечивающим такую защиту, служит предохранительное устройство, выполненное в виде плавких предохранителей или автоматических выключателей. Составные элементы плавкого предохранителя: корпус, плавкое вещество и контактная часть.

Принцип действия такого устройства основан на выделении большого количества тепла проводником с плавким веществом, в случае прохождения через него большого значения силы тока. Такой эффект приводит к разрыву проводящего элемента предохранителя и цепи.

Следующим видом защитных устройств является автоматический выключатель. Такой аппарат состоит из крышки, корпуса, дугогасительной камеры и механизма свободного расцепления.

Последний элемент устройства может быть электромагнитным или же тепловым.

Автоматические выключатели, которые снабжены механизмом электромагнитного расцепления, предназначены для защиты от короткого замыкания.

Если же в аппарате установлен механизм теплового расцепления, то предназначение такого устройства – защита от перегрузок сети.

Принцип работы

Как мы упоминали раньше, во время возникновения перегрузки, по цепи проходит ток, превышающий значение номинального. Благодаря биметаллической пластинке, которая изгибается от температуры, срабатывает устройство расцепления. Таким образом, перегруженная сеть разомкнута.

Автоматический выключатель: принцип работы, классификация, конструкция, назначение

Время срабатывания зависит от того, какой номинальной ток выключателя, и чем больше, тем быстрее произойдет выключение. После остывания, устройство может работать дальше, однако мы советуем, перед включением найти причину, по которой произошло повышение тока.

Автоматический выключатель: принцип работы, классификация, конструкция, назначение

  • ИБП для дома: виды, устройство и особенности работы

  • Что такое промежуточное реле: конструкция, принцип действия, устройство и идеи по применению (115 фото)

  • Самодельный блок питания на 12 вольт: подбор компонентов и простые схемы для создания своими руками. 130 фото самодельных универсальных блоков

Когда возникает короткое замыкание, показатели электрического тока мгновенно растут. Это приводит к тому, что в соленоиде перемещается сердечник, который в свою очередь «включает» расцепитель.

Автоматический выключатель: принцип работы, классификация, конструкция, назначение

Автоматический выключатель: принцип работы, классификация, конструкция, назначение

Маркировка

Все автоматические выключатели, независимо от производителя и их типа, маркируются по единой схеме, включающей основные параметры:

  • название или логотип производителя;
  • указание типа, согласно номеру серии изготовителя и каталога;
  • величина рабочего напряжения: обозначение переменного тока — волнистая линия, постоянного — прямая, комбинированного — две линии сразу;
  • значение рабочего тока (указывается без величины измерения в амперах), перед величиной тока указывается тип времятоковой характеристики;
  • рабочая частота (в случае, когда используется только установленная частота);
  • коммутационная способность при коротком замыкании (в Амперах);
  • степень защиты указывается в виде IP;
  • класс ограничения тока указывается в прямоугольнике (значение от 1 до 3);
  • обозначение выводов: для соединения с нейтральным проводником — N, для подключения защитной линии — символ заземления.

Сам рычаг содержит обозначение о состоянии: «откл», «вкл» или «1», «0». Тогда как отключение происходит автоматически, включение может проводиться только вручную.

Автоматический выключатель сводит риски, вызываемые коротким замыканием или внезапным отключением света, к минимуму.

Устройство и конструкция воздушного выключателя

Рассмотрим, как устроен воздушный выключатель на примере силового коммутатора ВВБ, его упрощенная конструктивная схема представлена ниже.

Типовая конструкция воздушных выключателей серии ВВБ

Обозначения:

  • A – Ресивер, резервуар в который накачивается воздух пока не образуется уровень давления соответствующим номинальному.
  • В – Металлический бак дугогасительной камеры.
  • С – Торцевой фланец.
  • D – Конденсатор делителя напряжения (в современных конструкциях выключателей не применяется).
  • E — Штанга крепления подвижной контактной группы.
  • F – Фарфоровый изолятор.
  • G – Дополнительный дугогасительный контакт для шунтирования.
  • H – Шунтирующий резистор.
  • I – Клапан подачи струи воздуха.
  • J – Труба импульсного воздуховода.
  • K – Основной подвод воздушной смеси.
  • L – Группа клапанов.

Как видим, в данной серии контактная группа (Е, G), механизм подключения/отключения и дутьевой клапан (I) заключены в металлической емкости (В). Сам бак наполнен сжатой воздушной смесью. Полюсы выключателя разделяет промежуточный изолятор. Поскольку на емкости присутствует высокое напряжение, защите опорной колоны придается особое значение. Она выполнена с помощью изоляционных фарфоровых «рубашек».

Популярные статьи  Как правильно подключить люстру на которой 3 провода: белый, синий и бело-черный?

Подача воздушной смеси осуществляется по двум воздуховодам К и J. Первый основной, используется для нагнетания воздуха в бак, второй работает в импульсном режиме (подает воздушную смесь, когда отключаются контакты выключателя и сбрасывает при замыкании).

Отличие от прочих коммутационных устройств

Может возникнуть вопрос, в чём заключается отличие автоматического выключателя от других коммутационных аппаратов, не способных коммутировать значительные токи. Дело в том, что коммутация токовых нагрузок, а именно их отключение, сопровождается возникновением электрической дуги. Причём, чем больше значение тока, тем сильнее дуговой разряд при отключении контактов. Горение дуги происходит в ионизированном воздушном пространстве, то есть, воздух становится электропроводящим. В зависимости от разрываемого тока и напряжения сети, дуговой разряд в промежутке определённой величины может вообще не погаснуть после отключения контактов.

Но это относится только к разъединителям. Автоматический выключатель оборудован специальными дугогасительными камерами, типовая конструкция которых содержит ряд параллельно расположенных пластин, они разделяют дугу на отдельные участки, где та и затухает. Также предусмотрен путь отвода образующихся при горении дуги газов. Персональной дугогасительной камерой оборудован каждый полюс автомата, что препятствует распространению ЭД на контакты соседних фаз.

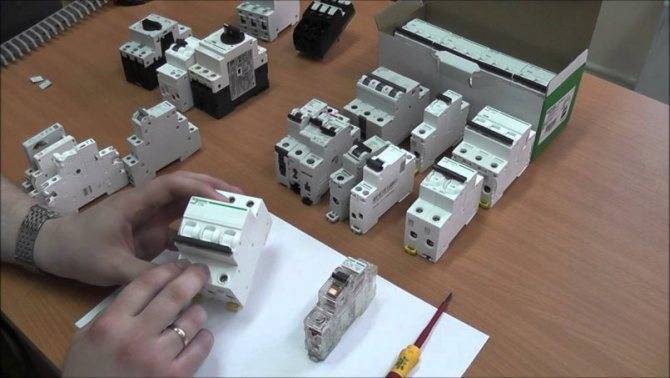

Основные типы выключателей

Существует три основных вида АВ, отличающихся друг от друга по конструктивному исполнению и предназначенные для работы с нагрузками разной величины:

  • Модульный. Он получил свое название из-за стандартной ширины, кратной 1,75 см. Рассчитан на токи небольшой величины и устанавливается в сетях бытового электроснабжения, для дома или квартиры. Как правило, это однополюсный автомат или двухполюсный.
  • Литой. Называется так из-за литого корпуса. Может выдерживать до 1000 Ампер и используется преимущественно в промышленных сетях.
  • Воздушные. Предназначен для работы с токами величиной до 6300 Ампер. Чаще всего это трехполюсный автомат, однако сейчас выпускают аппараты этого типа и с четырьмя полюсами.

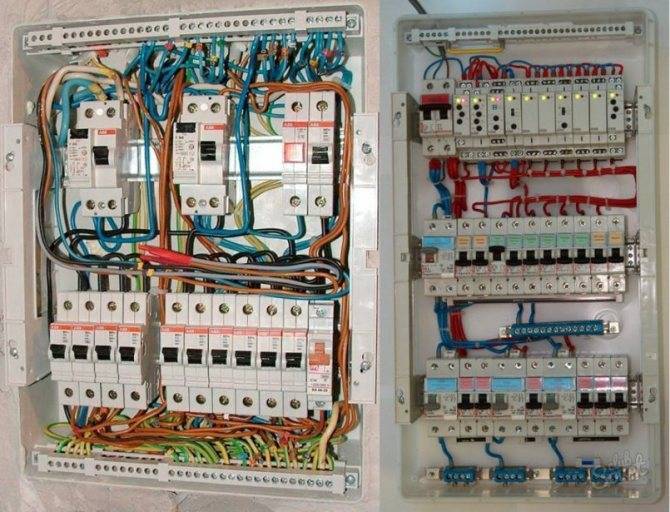

Автомат защитный однофазный представляет собой автоматический выключатель, который наиболее распространен в бытовых сетях. Он бывает 1- и 2-х полюсным. В первом случае к аппарату подключается только фазная жила, а во втором – еще и нулевая.

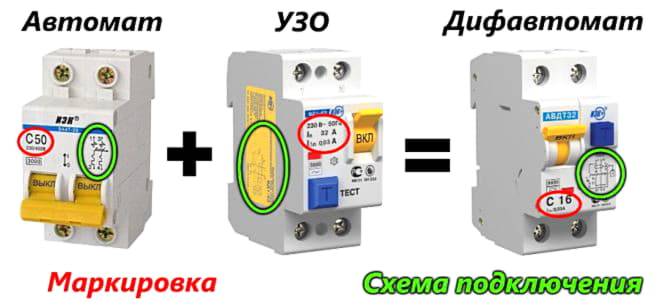

Кроме перечисленных видов, существуют также устройства защитного отключения, обозначаемые аббревиатурой УЗО, и дифференциальные автоматы.

Автоматический выключатель: принцип работы, классификация, конструкция, назначение

Первые нельзя считать полноценными АВ, их задача заключается не в защите цепи и включенных в нее приборов, а в предотвращении удара электрическим током при касании человеком открытого участка. Дифференциальный защитный автомат представляет собой объединенные в одном устройстве АВ и УЗО.

Уставка – показатель моментального срабатывания

Значение величины силы тока, при котором срабатывает защита, называется Уставка.

Данная цифра на корпусе — характеристика работы электромагнитного расцепителя. Она обозначает предельную величину аномальной силы тока, которая при многократных отключениях не повлияет на работоспособность прибора. Нормируется она в единицах тока, а указывается цифрами или латинскими литерами. С цифрами все предельно просто: это номинал. А вот скрытый смысл буквенных обозначений стоит выяснить.

Буквы проставляются на автоматах, выполненных по DIN-стандартам. Обозначают они кратность максимального тока, возникающего при включении оборудования. Тока, который в разы превышает рабочие характеристики цепи, но не становится причиной отключения и не приводит в непригодность прибор. Проще, во сколько раз ток включения оборудования может превысить номинал аппарата и кабеля без угрожающих последствий.

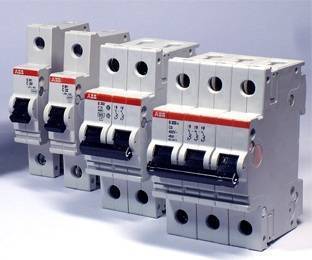

Разновидности по полюсам

Автоматы могут иметь от 1 до 4 полюсов, что определяется мощностью подключаемого электрооборудования и количеством фаз сети.

Классификация по числу полюсов автоматических выключателей:

  1. Однополюсный автомат способен защитить сеть, к которой подключены маломощные приборы. Монтаж производится на фазный провод, нулевой при этом исключается.
  2. Двухполюсный прибор актуален для линии, к которой подключается достаточно мощная бытовая техника (стиральная машина, электроплита, бойлер).
  3. Трехполюсная модель. Предназначается для полупромышленного масштаба с подключением установок: насосов, устройств для автомастерских или строительных работ.
  4. Четырехполюсный автомат защищает от коротких замыканий, перегрузок четырехпроводных сетей.

Для четырехжильного кабеля устанавливаются только трех- и четырехполюсные автоматы выключения.

Назначение приборов

Основная функция, возлагаемая на автоматические выключатели, сводится к защите кабеля от коротких замыканий и его перегрузки. Кроме этого, в комплекс задач для устройства входит:

  • пропускание тока номинальной нагрузки при его длительном использовании;
  • стабильное поддержание потенциала напряжения сети с гарантией ее изоляции;
  • возможность ручного управления состоянием силового контакта;
  • способность определения момента возникновения перегрузки и обеспечение необходимого времени для безопасной работы, после чего питание снимается с подключенных потребителей.

Важно правильно подбирать тип электрических автоматов с учетом технических характеристик сети, так как частое отключение электросети чревато губительными последствиями для подключенных приборов. Для этого стоит понять, как работает автоматический выключатель

Прибор, рассчитанный на высокую мощность, не всегда уместен, так как опасная ситуация для бытового помещения может не распознаться. Сила тока, выходящая за пределы допустимой для кабеля нормы, чаще не определяется автоматическим выключателем как аварийное положение. Тогда короткое замыкание может вызываться расплавлением изоляции, но к этому времени есть риск возникновения возгорания. Устройство автоматического выключателя меньшей мощностью способно часто и регулярно останавливать подачу напряжения на потребителя. В результате автомат перестанет функционировать из-за выхода из строя контактов

Для этого стоит понять, как работает автоматический выключатель. Прибор, рассчитанный на высокую мощность, не всегда уместен, так как опасная ситуация для бытового помещения может не распознаться. Сила тока, выходящая за пределы допустимой для кабеля нормы, чаще не определяется автоматическим выключателем как аварийное положение. Тогда короткое замыкание может вызываться расплавлением изоляции, но к этому времени есть риск возникновения возгорания. Устройство автоматического выключателя меньшей мощностью способно часто и регулярно останавливать подачу напряжения на потребителя. В результате автомат перестанет функционировать из-за выхода из строя контактов.

Популярные статьи  Провод СИП: расшифровка, конструкция, виды, технические характеристики

Основные характеристики автоматических выключателей

К основным характеристикам, на которые необходимо обращать внимание при выборе, можно отнести:

  • Количество полюсов
  • Рабочее напряжение
  • Класс токоограничения
  • Номинальный ток
  • Отключающая способность (ток короткого замыкания)
  • Время-токовая характеристика

Количество полюсов

Я думаю, с этим параметром все понятно. В случае однофазной цепи устанавливаются автомат однополюсной или двухполюсной. Для трехфазных цепей  применяют трех и четырехполюсные автоматы.

Единственное, что здесь можно отметить, что конструктивно двух и четырехполюсные автоматы могут быть выполнены  с защитой  всех полюсов, либо только фазных.

Рабочее напряжение

Следующий параметр — рабочее напряжение автомата. Этот параметр должен быть равным или больше номинального напряжения сети.

Класс токоограничения

Данный параметр указывает на время гашения дуги, или если говорить более развернуто,  время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере.

Современные выключатели  имеют третий класс, то есть дуга в них гасится за 3-5 миллисекунд.

Номинальный ток (In)

Этот параметр показывает значение допустимого тока автомата, при превышении которого он отключится и разомкнет цепь. Номинальный ток автомата выбирается в зависимости от сечения кабеля и мощности потребителей.

Например, нам надо подобрать автоматический выключатель для комнаты. Для начала определим общую суммарную мощность. Для этого необходимо суммировать мощность всех электроприборов, которые находятся в комнате. Предположим, общая мощность составляет 4000 Вт. Далее рассчитаем силу тока по формуле:

I = P/U

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети.

В нашем случае, разделив 4000 на 220 получим 18,18 А. Зная величину тока, подбираем сечение провода. Для 18,18 А, выбираем сечение провода 2,5 кв.мм. Для данного сечения подбираем ближайшее значение номинального тока автомата и округляем в меньшую сторону. Значение номинального тока автомата будет составлять 16 А.

Отключающая способность

Данная характеристика показывает величину максимального тока, которую может выдержать автомат без последствий,  то есть подвижные контакты автомата не приварятся к неподвижным в следствии возникновения и гашения дуги при размыкании.

Чем выше будет отключающая способность автомата, тем больше вероятность, что он прослужит дольше, но при этом и цена будет выше, причем иногда значительно.

Необходимость использования автоматического выключателя, с тем или иным максимальным током  срабатывания,  зависит от места подключения их в цепи по отношению к источнику электроэнергии, протяженности трассы, качества поставляемой электроэнергии. Вообще, при выборе данной характеристики автомата, руководствуются расчетными токами короткого замыкания.

У нас, в жилых помещениях используются автоматы с током срабатывания 4,5 или 6 кА, хотя, насколько мне известно, в Европе запрещено использование автоматических выключателей с отключающей способностью менее 6 кА.

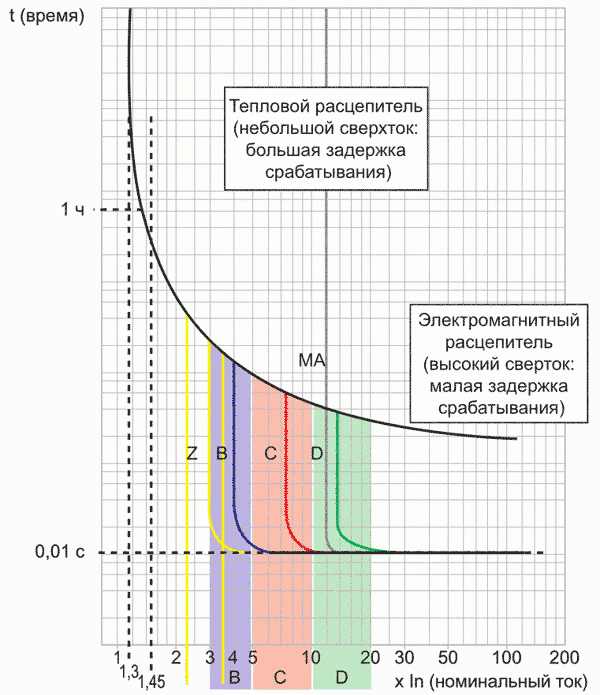

Время-токовые характеристики отключения

Этот параметр показывает, за какой промежуток времени автомат отключится при прохождении через него тока, превышающего номинальный ток.

Существует несколько типов время-токовых характеристик, в зависимости от назначения.

На практике распространение получили только три типа – B, C, D.

  • Тип B (кратковременное увеличение тока в 3-5 раз от номинального) применяются для защиты потребителей с преимущественно активной нагрузкой (цепи освещения, обогреватели, печи). Применяются в основном в квартирах и жилых помещениях.
  • Тип C (кратковременное увеличение тока в 5-10 раз от номинального) наиболее широко применяемые. Предназначены для защиты цепей установок с небольшими пусковыми токами — розетки, холодильники, кондиционеры, газоразрядные лампы.
  • Тип D (кратковременное увеличение тока в 10-50 раз от номинального) применяются в основном для защиты электродвигателей с частым запуском и большим пусковым током. Используются чаще всего на промышленных производствах.

Остальные типы характеристик можно не рассматривать, так как применяются они очень редко и в продаже их найти проблематично.

В завершении статьи хотел бы сказать, что автоматический выключатель устройство хоть и простое, но очень важное,  поэтому выбор автоматического выключателя — дело ответственное, так как в случае возникновения аварийной ситуации правильно выбранный автоматический выключатель защищает не только имущество, электрооборудование, но и вас

Конструкции автоматических выключателей

Существует довольно много различных конструкций автоматических выключателей как цепей переменного, так и цепей постоянного тока. В последнее время очень широкое распространение получили автоматы малогабаритные, которые предназначаются для защиты от КЗ и токовых перегрузок сетей бытовых и производственных в установках на токи до 50 А и напряжением до 380 В.

Автоматический выключатель: принцип работы, классификация, конструкция, назначение

Главным защитным средством в таких выключателях являются биметаллические или электромагнитные элементы, срабатывающие с определенной выдержкой времени при нагревании. Автоматы, в которых присутствует электромагнит, обладают довольно большим быстродействием, и этот фактор очень важен при коротких замыканиях.

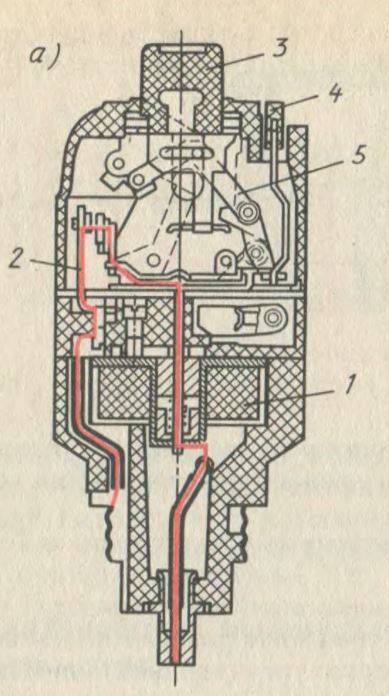

Ниже показан пробочный автомат на ток 6 А и напряжением не превышающим 250 В:

Автоматический выключатель: принцип работы, классификация, конструкция, назначение

Где: 1 – электромагнит, 2 –пластина биметаллическая, 3, 4 – кнопки включения и  выключения соответственно, 5 – расцепитель.

Популярные статьи  Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?

Биметаллическую пластину, как и электромагнит, включают в цепь последовательно. Если через автоматический выключатель протекает ток выше номинального,  пластина начинает нагреваться. При длительном протекании превышающего тока пластина 2 деформируется в следствии нагрева, и воздействует на механизм расцепителя 5. При возникновении в цепи короткого замыкания электромагнит 1, мгновенно втянет сердечник и этим тоже воздействует на расцепитель, который разомкнет цепь. Также данный тип автомата отключается вручную путем нажатия кнопки 4, а включение только ручное путем нажатия кнопки 3. Механизм расцепления выполняется в виде ломающегося рычага или защелки. Принципиальная электрическая схема автомата показана ниже:

Автоматический выключатель: принцип работы, классификация, конструкция, назначение

Где: 1 – электромагнит, 2 – биметаллическая пластина.

Принцип действия трехфазных автоматических выключателей практически ничем не отличается от однофазных. Трехфазные выключатели снабжаются специальными дугогасительными камерами или катушками, в зависимости от мощности устройств.

Ниже приведено видео подробно описывающее работу автоматического выключателя:

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

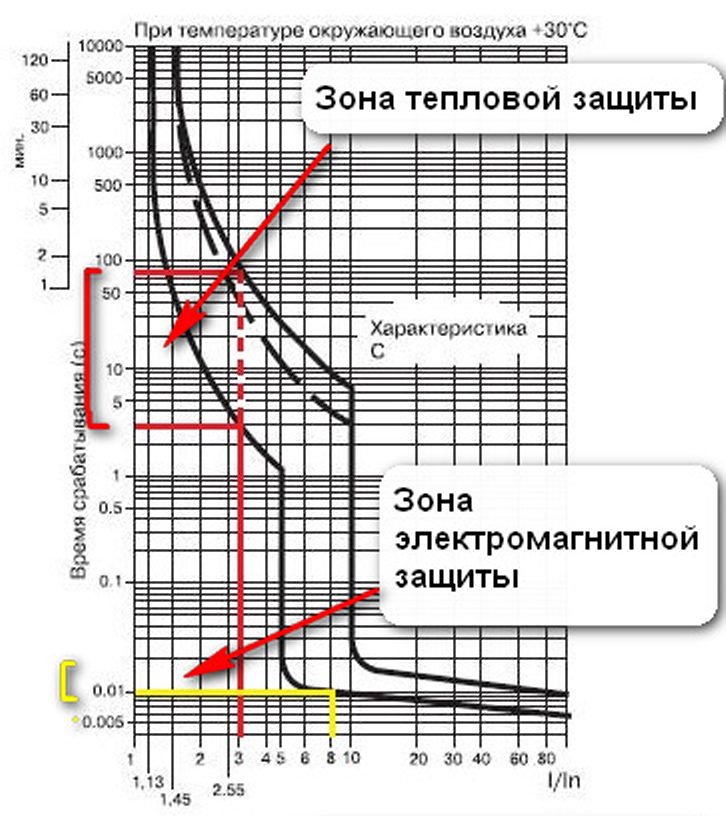

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

  1. B — от 3 до 5 ×In;
  2. C — от 5 до 10 ×In;
  3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

  1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
  2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
  3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

  1. Выбор номинального тока автоматического выключателя;
  2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

  1. Однополюсные;
  2. двухполюсные.

Для сети 400 В (380В):

  1. Трёхполюсные;
  2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

  1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
  2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
  3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

  1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
  2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
