Что такое реактивное сопротивление трансформатора?

Векторная диаграмма трансформатора

Для упрощения расчётов напряжений и токов в трансформаторе используют векторную диаграмму, которая является графическим изображением всех уравнений трансформатора на комплексной плоскости. Векторную диаграмму строят на основе эквивалентной схемы замещения и уравнений трансформатора.

Что такое реактивное сопротивление трансформатора?
Эквивалентная схема трансформатора.

Обозначения на схеме: U1, I1, R1, X1 – напряжение, ток, активное и реактивное сопротивление первичной обмотки, U2, I2, X2, R2, ZH – приведённые напряжение, ток, активное, реактивное сопротивление и полное сопротивление нагрузки вторичной обмотки, Е – ЭДС трансформатора, I – намагничивающий ток трансформатора, Ir и Ia – реактивная  и активная составляющая намагничивающего тока.

Построение векторной диаграммы начинается с вектора основного магнитного потока Ф, начальная фаза которого принимается равной нулю, вектор ЭДС Е = Е2 отстаёт от вектора Ф на 90°. Вектор тока намагничивания I опережает вектор магнитного потока на угол α, зависящий от магнитных потерь в сердечнике и содержит две составляющие Ir и Ia.

Для определения направлений векторов I и U2 на вторичной обмотке можно определить из углов φн и φ1

где x2, r2 – приведённое реактивное и активное сопротивление вторичной обмотки,

xН, rН – приведённое реактивное и активное сопротивление нагрузки.

Что такое реактивное сопротивление трансформатора?
Векторная диаграмма трансформатора.

Данные выражения позволяют построить вектор напряжения на выходе трансформатора U2, на активном сопротивлении обмотки I2r2 и реактивном сопротивлении обмотки I22.

Для продолжения построения необходимо воспользоваться уравнениями трансформатора. Вектор I1 равен геометрической сумме векторов I и –I. Произведём суммирование и изобразим на диаграмме

Вектор (-I) откладывается от конца вектора I параллельным переносом вектора I, но в противоположном направлении. В результате вектор I1 откладывается от начала координат и до конца вектора (-I).

Вектор напряжения на первичной обмотке

Вектор (–Е) строится от начала координат в направлении противоположном вектору Е, то есть он опережает вектор Ф на 90°, вектор I1x1 откладывается от конца вектора (–Е) перпендикулярно вектору тока I1, а вектор I1r1 – параллельно.

Построенная векторная диаграмма имеет общий характер, но её можно перестроить в зависимости от режимов работы трансформатора и позволяет определить электрические параметры трансформатора в этих режимах.

Магнитный поток рассеяния в трансформаторе

В идеальном трансформаторе все магнитные потоки должны быть связаны как с первичной, так и со вторичной обмоткой. Но в действительности – это недостижимо. Хотя максимальный поток будет связан с обеими обмотками через сердечник трансформатора, по-прежнему останется небольшое количество потока, который будет проходить лишь через одну, а не обе обмотки. Этот поток называется потоком рассеяния, и он проходит через часть межобмоточной изоляции и изоляционного масла вместо сердечника. Из-за этого потока рассеяния в трансформаторе обе обмотки, как первичная, так и вторичная, имеют реактивное сопротивление рассеяния. Это сопротивление трансформатора есть не что иное, как реактивное сопротивление рассеяния трансформатора. Это явление в трансформаторе известно как рассеяние магнитного потока.

Перепады напряжения в обмотках происходят из-за импеданса трансформатора. Импеданс – это сочетание сопротивления и реактивного сопротивления рассеяния трансформатора. Если приложить напряжение V1 по всей первичной обмотке трансформатора, возникнет компонент I1X1 как самоиндукция, благодаря реактивному сопротивлению рассеяния. (Здесь, X1 реактивное сопротивление рассеяния). Теперь, если также учитывать падение напряжения из-за сопротивления на первичной обмотке катушки, то уравнение напряжения трансформатора может легко быть написано как,

V1 = E1 + I1(R1 + jX1) ⇒ V1 = E1 + I1R1 + jI1X1

Аналогично для вторичного реактивного сопротивления рассеяния, уравнение напряжение на вторичной обмотке,

V2 = E2 – I2(R2 + jX2) ⇒ V2 = E2 – I2R2 − jI2X2

Трансформатор с сердечником и обмотками (катушками)

Здесь, на рисунке выше, первичная и вторичная обмотки (катушки) изображаются как отдельные составляющие и такое расположение может привести в большому потоку рассеяния в трансформаторе, потому что есть доступное пространство для рассеяния. Но расположив вторичную и первичную обмотки концентрически, можно решить эту проблему.

Потери реактивных мощностей

Вспомним, как работает идеальный двухобмоточный трансформатор (см. рис. 2). Когда первичная обмотка окажется под переменным напряжением (например, от электрической сети), возникнет магнитный поток, который пронизывает вторичную катушку индуктивности. Под действием магнитных полей происходит возбуждение вторичных обмоток, в витках которых возникает ЭДС. При подключении активной мощности к прибору во вторичной цепи начинает протекать переменный ток с частотой входного тока.

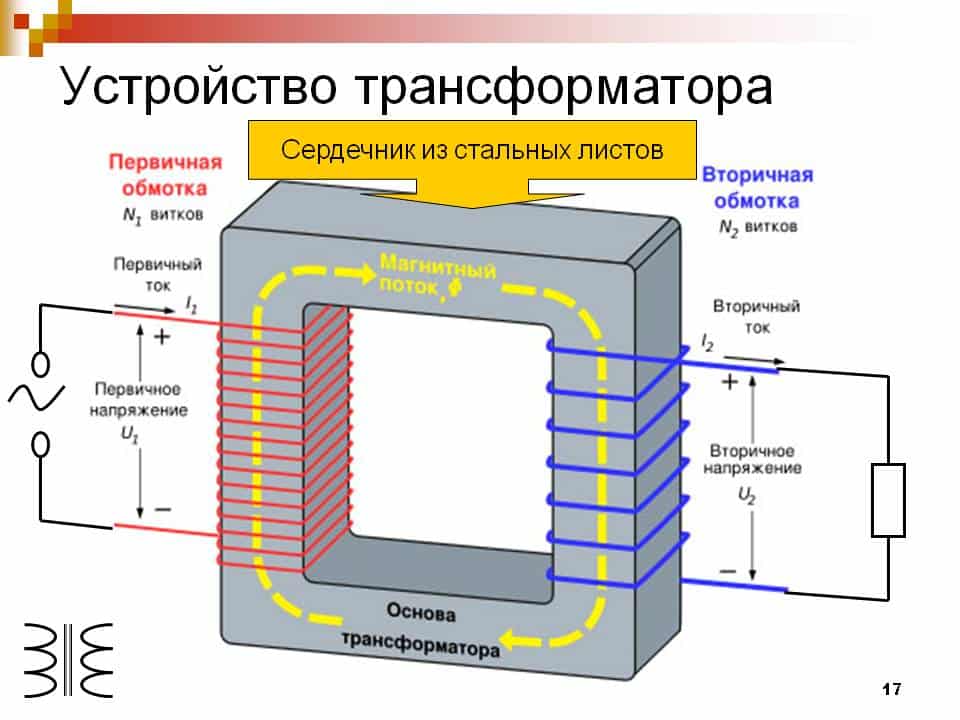

Что такое реактивное сопротивление трансформатора?Рис. 2. Устройство трансформатора

В идеальном трансформаторе образуется прямо пропорциональная связь между напряжениями в обмотках. Их соотношение определяется соотношением числа витков каждой из катушек. Если U1 и U2 – напряжения в первой и второй обмотке соответственно, а w1 и w2 – количество витков обмоток, то справедлива формула: U/ U2 = w/ w2.

Другими словами: напряжение в рабочей обмотке во столько раз больше (меньше), во сколько раз количество мотков второй катушки увеличено (уменьшено) по отношению к числу витков, образующих первичную обмотку.

Величину w/ w2 = k принято называть коэффициентом трансформации. Заметим, что формула, приведённая выше, применима также для автотрансформаторов.

В реальном трансформаторе часть энергии теряется из-за рассеяния магнитных потоков (см. рис. 1). Зоны, где происходит концентрация потоков рассеяния обозначены пунктирными линиями. На рисунке видно, что индуктивность рассеяния охватывает  магнитопровод и выходит за пределы обмоток.

Наличие реактивных сопротивлений в совокупности с активным сопротивлением обмоток приводят к нагреванию конструкции. То есть, при расчётах КПД необходимо учитывать импеданс трансформатора.

Обозначим активное сопротивление обмоток символами R1 и R2 соответственно, а реактивное – буквами X1 и X2. Тогда импеданс первичной обмотки можно записать в виде: Z1= R1+jX1. Для рабочей катушки соответственно будем иметь: Z2= R2+jX2, где j – коэффициент, зависящий от типа сердечника.

Реактивное сопротивление можно представить в виде разницы индукционного и ёмкостного показателя: X = RL – RC. Учитывая, что RL = ωL, а RC = 1/ωC, где ω – частота тока, получаем формулу для вычисления реактивного сопротивления: X = ωL – 1/ωC.

Не прибегая к цепочке преобразований, приведём готовую формулу для расчёта полного сопротивления, то есть, для определения импеданса трансформатора:

Суммарное сопротивление трансформатора необходимо знать для определения его КПД. Величины потерь в основном зависят от материала обмоток и конструктивных особенностей трансформаторного железа. Вихревые потоки в монолитных стальных сердечниках значительно больше, чем многосекционных конструкциях магнитопроводов. Поэтому на практике сердечники изготавливаются из тонких пластин трансформаторной стали. С целью повышения удельного сопротивления материала, в железо добавляют кремний, а сами пластины покрывают изоляционным лаком.

Для определения параметров трансформаторов важно найти активное и реактивное сопротивление, провести расчёты потерь холостого хода. Приведённая выше формула не практична для вычисления импеданса по причине сложности измерений величин индукционного и ёмкостного сопротивлений

Популярные статьи  Проводящая часть: что это такое, определение, примеры

Поэтому на практике пользуются другими методами для расчёта, основанными на особенностях режимов работы силовых трансформаторов.

Расчетные формулы основных параметров трансформаторов

Представляю вашему вниманию таблицу с расчетными формулами для определения основных параметров силовых трансформаторов, а также таблицу коэффициента изменения потерь kн.п. в трансформаторах.

Таблица 1 – Расчетные формулы для определения основных параметров трансформаторов

Наименование величин Формулы Обозначение
Токи обмоток I1, I2 — токи первичной и вторичной обмоток, А; U1, U2 — то же линейное напряжение, В;
Коэффициент трансформации w1, w2 – числа витков одной фазы обмоток
Приведение величин вторичной обмотки к первичной Приведенные величины обозначают штрихом
Сопротивление короткого замыкания rк, хк, zк – активные, реактивные и полное сопротивления КЗ фазы трансформатора
Активные потери мощности в трансформаторе при нагрузке ∆Рх – активные потери холостого хода, кВт; ∆Рк – активные нагрузочные потери в обмотках при номинальном токе, кВт; kз – коэффициент загрузки; Sт.ном. – номинальная мощность трансформатора.
Приведенные активные потери мощности в трансформаторе при нагрузке S – фактическая нагрузка трансформатора; kи.п. – коэффициент изменения потерь, кВт/квар; ∆Qх – реактивные потери мощности холостого хода; ∆Qк – реактивные потери мощности КЗ; Значения kи.п. даны ниже.
Напряжение КЗ Uк – напряжение КЗ, В или %; Uк.а, Uк.х – активная и реактивная составляющие напряжения КЗ, В или %.
Мощность и ток КЗ трансформатора Sк –мощность КЗ, кВА
Число витков первичной обмотки U1ф – фазное напряжение первичной обмотки, В Ф – фазный поток; Ф = Вст*Qст мкс; Вст –индукция в стержне; Вст = 13 – 14,5 103 Гс; Qст – активное сечение стержня, см2
Активное и реактивное сопротивление двухобмоточного трансформатора, Ом
Падение напряжения в обмотках трансформатора при нагрузке Если нагрузка смешанная (активная и индуктивная), то вторым членом можно пренебречь
Потери напряжения при пуске асинхронного короткозамкнутого двигателя (приближенно) ∆U – потеря напряжения, %; Sдв. – номинальная мощность двигателя, кВА; S2 – мощность других потребителей, присоединенных к шинам трансформаторов, кВА; Ki – кратность пускового тока относительно номинального.
КПД трансформатора

Зависимость от различного характера нагрузки

Режим трансформатора с замкнутой на сопротивление (оборудование, принимающее электроэнергию) вторичкой называется нагрузкой, ток создает магнитный поток. Это значит, что в преобразователе действуют магнитные силы обеих обмоток, создающие магнитный поток в сердечнике. Нагрузка – мощность подключенного к вторичке оборудования, равная напряжению, умноженному на электроток и коэффициент мощности:

Числовое значение определяет коэффициент:

Характеристики загрузки – угол сдвига по фазе напряжения по отношению к току вторички.

Загрузка трансформатора бывает:

  • активно-емкостная;
  • активная (только теоретически);
  • активно-индуктивная.

Вектор тока при любом виде загрузки отстает от электродвижущей силы на вторичный угол φ2.

Емкостная

Для емкостной загрузки характерно повышение тока до повышения вольтажа. Если загрузка преобразователя этого типа, при ее повышении происходит дополнительное намагничивание трансформатора, вольтаж на выходе растет, абсолютное значение тока превышает цифровое значение электродвижущей силы на φ2, причем φ2 Активная

Загрузка при переменном токе считается активной, если закон Ома выполняется так же, как при подаче постоянного тока, вся электроэнергия используется по назначению (без потерь). Например, лампа выделяет луч света без выделения тепла. Это значит, что напряжение и ток колеблются на одной фазе (cos φ2=1). Активная загрузка – теоретическая модель, которая на практике не встречается. При увеличении этого вида нагрузки вольтаж на выходе из вторичной намотки снижается, φ2 = 0.

Индуктивная

Для индуктивной загрузки характерно отставание тока от увеличения вольт, требующее использования реактивной мощности. Если увеличивается индуктивная нагрузка трансформатора, вторичное напряжение снижается из-за размагничивания намоток, его абсолютное значение меньше электродвижущей силы на φ2, причем φ2> 0.

Что такое реактивное сопротивление трансформатора?

Конструкция и принцип действия силового трансформатора

В основе конструкции любого трансформатора находятся следующие элементы:

  1. Сердечник из ферромагнитного материала.
  2. Первичная и вторичные обмотки. В случае автотрансформатора одна обмотка выполняет обе функции.

В сетях переменного тока промышленной частоты (50 или 60Гц) в качестве ферромагнитного материала используется сталь, обработанная по специальной технологии. На высоких частотах часто делаются трансформаторы без сердечника, поскольку для нормальной работы достаточно взаимосвязи межу катушками.

Принцип работы:

  • в первичной обмотке, подключенной в цепь питания, создается переменное электрическое поле;
  • под действием поля первичной катушки в сердечнике создается переменное магнитное поле;
  • в силу электромагнитной индукции во всех обмотках наблюдается ЭДС индукции.

ЭДС индукции в первичной обмотке направлена противоположно поданному напряжению, поэтому они взаимно компенсируются. В результате, при отсутствии нагрузки через первичную обмотку протекает сравнительно небольшой ток холостого хода.

Наличие тока вторичной цепи аналогично вызывает дополнительный магнитный поток, а он – ЭДС самоиндукции в первичное катушке. В результате компенсация первичного напряжения снижается и растет ток в первичной цепи.

Что такое реактивное сопротивление трансформатора?

Сопротивление элементов схемы замещения в сети 0,4 кВ

Для того чтобы рассчитать токи КЗ в сети до 1000 В, следует первоначально составить схему замещения, которая состоит из всех сопротивлений цепи КЗ. Активные и индуктивные сопротивления всех элементов схемы замещения выражают в миллиомах (мОм).

Как определять сопротивления отдельных элементов схемы замещения, об этом вы и узнаете в этой статье.

Активные и индуктивные сопротивления питающей энергосистемы рассчитывают на стороне ВН понижающего трансформатора и приводят к стороне НН по формуле 2-6 .

Что такое реактивное сопротивление трансформатора?

На практике можно не учитывать активное сопротивление энергосистемы, а значение индуктивного сопротивления приравнивать как к полному сопротивлению энергосистемы (на точность расчетов это никак не скажется). В этом случае значение (в Омах) индуктивное (полное) сопротивление энергосистемы определяется по формуле 2-7 .

Что такое реактивное сопротивление трансформатора?

После того как определили индуктивное сопротивление системы по формуле 2-7 , данное сопротивление нужно привести к стороне НН по формуле 2-6 .

Индуктивное сопротивление системы, также можно определить по формулам представленных в ГОСТ 28249-93:

Как мы видим формула 1 из ГОСТ 28249-93 соответствует формулам 2-6, 2-7 из .

Пример

Определить сопротивление энергосистемы, учитывая, что ток КЗ со стороны энергосистемы на зажимах ВН трансформатора 6/0,4 кВ составляет в максимальном режиме – 19 кА, в минимальном – 13 кА.

Решение

Определяем индуктивное сопротивление энергосистемы по формулам 2-6, 2-7.

Сопротивление энергосистемы в максимальном режиме, приведенное к напряжению 0,4 кВ:

Сопротивление энергосистемы в минимальном режиме, приведенное к напряжению 0,4 кВ:

Значения (в мОм) полного (zт), активного (rт) и индуктивного (хт) сопротивления понижающего трансформатора приведенных к стороне НН определяются по формулам: 2-8, 2-9, 2-10 .

Что такое реактивное сопротивление трансформатора?

На большинстве трансформаторов 10(6)/0,4 кВ имеется возможность регулирования напряжения путем переключения без возбуждения (ПБВ) при отключенном от сети трансформаторе как со стороны высшего так и низшего напряжения. Напряжение регулируется со стороны высшего напряжения на величину ±2х2,5% от номинального значения.

Популярные статьи  Какова разрешенная допустимая мощность, отводимая для частного жилого дома в поселке городского типа в ЛО в настоящее время?

Для трансформаторов с пределом регулирования ПБВ ±2х2,5%, полное сопротивление будет изменятся в пределах:

Значения индуктивного и активного сопротивления трансформатора по ГОСТ 28249-93 определяются по формулам:

Устройство и принцип действия

В статическом оборудовании, которое предназначено для преобразования частоты и напряжения тока, а также количества фаз, отсутствуют движущиеся элементы конструкции, что исключает возникновение потерь механического характера. Но в процессе передачи нагрузки с первичного контура на вторичный не вся мощность доходит до приемника энергии, выступающего конечным потребителем.

Электромагнитное статическое оборудование без вращающихся деталей преобразует энергию и работает от электросети. Силовой агрегат представляет собой прибор, основными элементами которого служат стальной магнитопровод стержневого или броневого исполнения и катушки – несвязанные электрически изолированные провода.

Трансформаторное оборудование бывает однофазного и многофазного типа, соответственно, состоящего из двух или более контуров. По типу исполнения различают приборы с броневым, стержневым или бронестержневым магнитопроводом. Принцип действия оборудования на примере простого однофазного прибора:

  • К источнику переменного тока подключена первая катушка, а вторичный контур соединен с приемником электроэнергии (конечным потребителем).
  • Переменный ток проходит по виткам первичной обмотки, и его величина соответствует значению нагрузки I1.
  • Магнитный поток Ф пронизывает оба контура и индуцирует в проводниках электродвижущую силу.
  • При подключении второго контура к источнику электроэнергии в цепи под действием ЭДС возникает ток нагрузки I2.
  • Трансформаторный узел работает на холостом ходе, если на вторичную обмотку прибора не подается нагрузка.

Особенности

Величина показателя электродвижущей силы тесно связана с числом витков провода на катушках. Соотношение ЭДС в обмотках, называемое коэффициентом трансформации, соответствует числу витков медных катушек. Изменяя количество витков в контурах, можно регулировать напряжение в приемнике электроэнергии.

Обмотки связаны между собой магнитными линиями, а на степень их взаимосвязи влияет близость/дальность расположения катушек. Из-за изменения силы тока в первой обмотке, обе цепи пронизывает магнитный поток, постоянно меняющий свою величину и направленность. Соединение концов вторичной обмотки с приемником передает ему ток, а средством передачи энергии выступает переменный магнитный поток – катушки не связаны друг с другом гальваническим способом.

Стоит также учесть, что нельзя размыкать вторичную обмотку трансформатора.

Короткое замыкание

Чтобы правильно подобрать все элементы электрической цепи с трансформатором, необходимо учесть защиту при работе в аварийном режиме, например, при токе короткого замыкания.

Ток коротко замыкания опасен тем, что под его действием происходит сильное нагревание обмоток трансформатора. Это часто становится причиной выхода из строя прибора. Большое значение тока короткого замыкания связано с малым значением сопротивления трансформатора в данных условиях работы.

Для проведения таких расчётов необходимо знать такие параметры преобразующего устройства:

  • мощность;
  • схему, по которой соединяются обмотки;
  • назначение;
  • вид прибора.

С учётом этих данных из таблиц ГОСТа берутся значения:

  • всех напряжений (короткого замыкания (Uкз) в %, фазного обмоток (Еф), номинального обмоток (Uнн);
  • потерь мощности на короткое замыкание (Рк);
  • номинальной мощности (Sнт);
  • полного сопротивления (Zт).

Крое параметров самого трансформатора, необходимо учесть показатели внешней электролинии: длину, вид, площадь сечения кабелей, индуктивное сопротивление, полное сопротивление петли фаза/ноль.

Конструкция и устройство силовых трансформаторов

Основной частью каждого силового трансформатора является его сердечник с несколькими обмотками, изготовленный из ферромагнитного материала. Как правило, это тонкие листы специального трансформаторного железа, обладающего магнитомягкими свойствами. Листы укладываются таким образом, чтобы форма стержней под обмотками в сечении была приближенной к кругу. Для повышения КПД устройства и снижения потерь, целые листы перекрывают стыки между отдельно взятыми пластинами.

Трансформаторная обмотка выполняется, как правило, из медного провода с прямоугольным или круглым сечением. Каждый виток изолирован от самого магнитопровода, а также от соседних витков. Для циркуляции охладителя, между обмотками и отдельными ее слоями предусматриваются технические пустоты.

Каждый трансформатор имеет как минимум две обмотки: первичную (на нее подается электрический ток) и вторичную (ток снимается после преобразования его напряжения).

Несколько обмоток

Для замеров сопротивления освобождают концы от электрических соединений. Выбирают любой вывод и замеряют все сопротивления относительно остальных. Рекомендуется записывать значения и маркировать проверенные концы.

Что такое реактивное сопротивление трансформатора?

Так мы сможем определить тип соединения обмоток: со средними выводами, без них, с общей точкой подключения. Чаще встречаются с отдельным подключением обмоток. Замер получится сделать только с одним из всех проводов.

Если имеется общая точка, то сопротивление замерим между всеми имеющимися проводниками. Две обмотки со средним выводом будут иметь значения только между тремя проводами. Несколько выводов встречается в трансформаторах, рассчитанных на работу в нескольких сетях номиналом 110 или 220 Вольт.

Режимы работы

Двухобмоточный трансформатор способен работать в одном из трёх режимов:

  • вхолостую;
  • в режиме нагрузки;
  • в состоянии короткого замыкания.

Для проведения расчётов режимов электрических цепей проводимости заменяют нагрузкой, величина которой равна потерям при работе в режиме холостого хода. Вычисления параметров схемы замещения проводят опытным путём, переводя трансформатор в один из возможных режимов: холостого хода, либо в состояние короткого замыкания. Таким способом можно определить:

  • уровень потерь активной мощности при работе на холостом ходу;
  • величины потерь активной мощности в короткозамкнутом приборе;
  • напряжение короткого замыкания;
  • силу тока холостого хода;
  • активное и реактивное сопротивление в короткозамкнутом трансформаторе.

Параметры режима холостого хода

Для перехода в работу на холостом ходу необходимо убрать отсутствует нагрузку на вторичной обмотке, то есть – разомкнуть электрическую цепь. В разомкнутой катушке напряжение отсутствует. Главной составляющей тока в первичной цепи является ток, возникающий на реактивных сопротивлениях. С помощью измерительных приборов довольно просто найти основные параметры переменного тока намагничивания, используя которые можно вычислить потери мощности, умножив силу тока на подаваемое напряжение.

Схема измерений на холостом ходу показана на рисунке 3. На схеме показаны точки для подключения измерительных приборов.

Что такое реактивное сопротивление трансформатора?
Рис. 3. Схема режима холостого хода

Формула, применяемая для расчётов параметров реактивной проводимости, выглядит так: Вт = Iх%*Sном / 100* Uв ном2 Умножитель 100 в знаменателе применён потому, что величина тока холостого хода Iх обычно выражается в процентах.

Режим короткого замыкания

Для перевода трансформатора на работу в режиме короткого замыкания закорачивают обмотку низшего напряжения. На вторую катушку подают такое напряжение, при котором в каждой обмотке циркулирует номинальный ток. Поскольку подаваемое напряжение существенно ниже номинальных напряжений, то потери активной мощности в проводимости настолько малы, что ими можно пренебречь.

Таким образом, у нас остаются активные мощности в трансформаторе, которые расходуются на нагрев обмоток: ΔPk = 3* I1ном * Rт. Выразив ток I1 ном через напряжение Uка и сопротивление Rт, умножив выражение на 100, получим формулу для вычисления падения напряжения в зонах активного сопротивления (в процентах):

Активное сопротивление двухобмоточного силового трансформатора вычисляем по формуле:

Подставив значение Rт в предыдущую формулу, получим:

Вывод: в короткозамкнутом трансформаторе падение напряжения в зоне активного сопротивления (выраженная в %) прямо пропорционально размеру потерь активной мощности.

Популярные статьи  Функциональная схема автоматизации

Формула для вычисления падения напряжения в зонах реактивных сопротивлений имеет вид:

Отсюда находим:

Величины реактивных сопротивлений в современных трансформаторах гораздо меньше активного. Поэтому можно считать что падение напряжения в зоне реактивного сопротивления Uк р ≈ Uк, поэтому для практических расчётов можно пользоваться формулой: XT = Uk*Uв ном2 / 100*Sном

Рассуждения, приведённые выше, справедливы также для многообмоточных, в том числе и для трёхфазных трансформаторов. Однако вычисления проводятся по каждой обмотке в отдельности, а задача сводится к решению систем уравнений.

Знание коэффициентов мощности, сопротивления рассеивания и других параметров магнитных цепей позволяет делать расчёты для определения величин номинальных нагрузок. Это, в свою очередь, обеспечивает работу трансформатора в промежутке номинальных мощностей.

Мощность в цепи с реактивными радиоэлементами

При подключении таких элементов в цепь в четных четвертях периода мощность будет иметь отрицательное значение (в это время компонент направляет накопленную энергию в источник напряжения). В итоге использование энергии элементом за весь цикл оказывается равным нулю. Это означает, что на нем не происходит выделения энергии, так что на электросхемах такие детали изображаются холодными. На деле положение вещей может быть немного иным (это зависит от параметров конкретного элемента), бывает, что небольшие тепловые потери на конденсаторе или соленоиде все-таки имеют место. Но они не будут значительными, измеряющимися в кв.

Характеристики реактивного конденсатора

Параметры, характеризующие элементы, наносятся на их внешних корпусах, там же прописываются сведения о типе, наименовании изготовителя и дате выпуска продукции.

Перечень основных критериев:

Номинальная ёмкость – это значение, определенное ГОСТом, задаваемое в диапазоне 0 – 9999 Пф, наносимое на схемы, но без обозначений. Если числа указываются на самом конденсаторе в пределах от 10000 до 9999 в мкФ, то значения надписываются в мкФ (uF).

Что такое реактивное сопротивление трансформатора?
Единицы

  • Далее – наносятся условные отклонения от номинала.
  • Еще один важный параметр – показатель номинального напряжения (В). Специалистами рекомендовано использовать в работе элемент с дополнительными ресурсами. Не допускается применять прибор с меньшими показателями, для предотвращения пробоя изоляции из диэлектрического материала, что провоцирует поломку детали.
  • Иные характерные параметры на корпусах – рабочая температура, показатель предельной силы тока.
  • Количество фаз, от которых осуществляется работа – одна или три.
  • По виду установки: внутренняя и наружная.

Вам это будет интересно Особенности проекта электроснабжения

Важно! Перечисленные критерии можно увидеть на корпусной детали, а расчет реактивного сопротивления выполнить самостоятельно. Дополнительные характеристики устройства для накопления зарядов:

Дополнительные характеристики устройства для накопления зарядов:

  • Удельная ёмкость – это отношение непосредственных габаритов к массе диэлектрического элемента.
  • Рабочее напряжение – это номинал, который выдерживает деталь при подаче напряжения на изоляцию.
  • Стабильность температуры. В этом диапазоне изменений не отмечается.
  • Сопротивление изоляционного слоя. Этот параметр определяется исходя из тока утечки и саморазряда.

Что такое реактивное сопротивление трансформатора?
Поле

  • Эквивалентное сопротивление – обуславливается потерями на выводах и в диэлектрическом слое.
  • Процесс адсорбции. Это разность потенциалов, образовавшаяся на обкатках после обнуления заряда.
  • Сопротивление емкости. Возникает при снижении проводимости подачи переменного тока.
  • Полярность. При приложении потенциала с соответствующим значением конденсатор функционирует корректно.
  • Эквивалентная индуктивность. Это параметр, образующийся на контактах, для возникновения колебательного контура.

Что такое реактивное сопротивление трансформатора?
Характеристики

Как рассчитать Xc

Сила тока цепи с постоянными показателями напряжения в момент работы электроконденсатора равно 0. Ее значения в цепи с переменным напряжением после подключения конденсатора I ? 0. В итоге, цепочке с непостоянным напряжением конденсатор придает Xc меньшее, чем цепочке с неизменным показателем напряжения.

Что такое реактивное сопротивление трансформатора?
Формула вычисления показателя напряжения за одну секунду

Формула расчета величины силы электротока за мгновение

Получается, что изменения напряжения отличаются по фазе от изменений тока на π/2.

По закону, сформулированному Омом, показатели силы электротока находятся в прямой пропорциональной зависимости от величины напряжения цепи. Формула вычисления наибольших величин напряженности и силы тока:

Вам это будет интересно Устройство и принцип действия частотного преобразователя

Наибольшие величины напряженности и силы тока можно рассчитывать по формуле

Что такое реактивное сопротивление трансформатора?
Окончательная формула расчета емкостного сопротивления в цепи переменного тока

ω = 2πf.

f — показатель частоты непостоянного тока, измеряется в герцах;

ω — показатель угловой частоты тока;

С — размер конденсатора в фарадах.

Важно! Xc не выступает параметром проводника, оно находится в зависимости от такой характеристики электроцепи, как частота электротока. Повышение значений данной величины вызывает рост пропускающей способности конденсатора (предел его сопротивления току непостоянному понижается)

Повышение значений данной величины вызывает рост пропускающей способности конденсатора (предел его сопротивления току непостоянному понижается).

Представим, к цепи подключен конденсатор, емкостью 1 мкФ. Необходимо вычислить, уровень емкостного сопротивления при величине частоты 50 Гц и как изменится емкостное сопротивление цепи переменного тока при частоте 1 кГц. Амплитуда напряжения, подведенного к конденсатору, составляет 50 В.

После введения данных в формулу, определяющую Xc, и получаются значения:

Результат для частоты 50 Гц Результат для 1 кГц

Емкостное сопротивление приравнивается к соотношению отклонений колебаний напряжения зажимов электрической цепочки с емкостными параметрами (с небольшими индуктивным и активным сопротивлениями) к колебаниям электротока цепочки. Она равнозначна электроконденсатору.

Элементы силового трансформатора

Конструкция силового трансформатора подразумевает наличие следующих элементов:

  • Силовые вводы – устройства, через которые подается нагрузка. Могут быть расположены внутри изделия или снаружи. Вводы изолированы различными специальными материалами, отличаются по типу изоляции и конструкции;
  • Охладители. Для мощных силовых трансформаторов предусматривается масляная система охлаждения. Охлаждение самого же масла производится посредством радиаторов, гофрированного бака, принудительной вентиляции, масляно-водных охладителей или циркуляционными насосами;
  • Регуляторы выходного напряжения – устройства, предназначенные для изменения коэффициента трансформации. Могут срабатывать как под действием определенной нагрузки, так и без нее (в зависимости от конструкции). По сути, регуляторы добавляют, либо уменьшают в обмотке количество ее витков.

Силовые трансформаторы могут быть оснащены дополнительным навесным оборудованием:

  • Газовое реле – устройство с функцией защиты. Если трансформатор работает нестабильно, масло разлагается на составляющие с выделением газа. Газовое реле либо отключает трансформатор, либо оповещает предупреждающими сигналами;
  • Индикаторы температуры – датчики, производящие замеры температуры масла;
  • Влагопоглотители – устройства, поглощающие образуемый под защитной крышкой конденсат, тем самым предотвращая его попадание в масло;
  • Система регенерации масла;
  • Автоматическая система защиты от повышения давления охладителя;
  • Индикатор уровня масла.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
