Что такое защита от тока короткого замыкания?

Определение токов короткого замыкания для выбора аппаратов и проводников

1.4.9. В электроустановках до 1 кВ и выше при определении токов КЗ для выбора аппаратов и проводников и определения воздействия на несущие конструкции следует исходить из следующего:

1. Все источники, участвующие в питании рассматриваемой точки КЗ, работают одновременно с номинальной нагрузкой.

2. Все синхронные машины имеют автоматические регуляторы напряжения и устройства форсировки возбуждения.

3. Короткое замыкание наступает в такой момент времени, при котором ток КЗ будет иметь наибольшее значение.

4. Электродвижущие силы всех источников питания совпадают по фазе.

5. Расчетное напряжение каждой ступени принимается на 5% выше номинального напряжения сети.

6. Должно учитываться влияние на токи КЗ присоединенных к данной сети синхронных компенсаторов, синхронных и асинхронных электродвигателей. Влияние асинхронных электродвигателей на токи КЗ не учитывается при мощности электродвигателей до 100 кВт в единице, если электродвигатели отделены от места КЗ одной ступенью трансформации, а также при любой мощности, если они отделены от места КЗ двумя или более ступенями трансформации либо если ток от них может поступать к месту КЗ только через те элементы, через которые проходит основной ток КЗ от сети и которые имеют существенное сопротивление (линии, трансформаторы и т. п.).

1.4.10. В электроустановках выше 1 кВ в качестве расчетных сопротивлений следует принимать индуктивные сопротивления электрических машин, силовых трансформаторов и автотрансформаторов, реакторов, воздушных и кабельных линий, а также токопроводов. Активное сопротивление следует учитывать только для ВЛ с проводами малых сечений и стальными проводами, а также для протяженных кабельных сетей малых сечений с большим активным сопротивлением.

1.4.11. В электроустановках до 1 кВ в качестве расчетных сопротивлений следует принимать индуктивные и активные сопротивления всех элементов цепи, включая активные сопротивления переходных контактов цепи. Допустимо пренебречь сопротивлениями одного вида (активными или индуктивными), если при этом полное сопротивление цепи уменьшается не более чем на 10%.

1.4.12. В случае питания электрических сетей до 1 кВ от понижающих трансформаторов при расчете токов КЗ следует исходить из условия, что подведенное к трансформатору напряжение неизменно и равно его номинальному напряжению.

1.4.1З. Элементы цепи, защищенной плавким предохранителем с токоограничивающим действием, следует проверять на электродинамическую стойкость по наибольшему мгновенному значению тока КЗ, пропускаемого предохранителем.

Междуфазные замыкание высоковольтной линии: способы защиты

В цепях свыше 1000 Вольт не используют автоматических разъединителей, поскольку при размыкании коммутационной аппаратуры под нагрузкой образуется сильная дуга, для этого используют, например, масляные, вакуумные или элегазовые выключатели.

Для защиты высоковольтных сетей используются релейные схемы. Они не так сложны, как может показаться, но очень логичны. Жила высоковольтного кабеля или шина проходит через трансформатор тока, который измеряет значение тока через магнитное поле вокруг проводника. В зависимости от величины протекающего тока на выводах трансформатора тока появляется вторичный ток небольшого значения (как правило, до 5 А), который прямо пропорционален силе тока в измеряемой цепи. При междуфазном замыкании ток сильно возрастает, после чего входит в работу релейная часть схемы, подавая отключающий импульс на привод высоковольтного выключателя, вернее на обмотку электромагнита, который отключает выключатель.

В заключение хотелось бы отметить, что КЗ – это крайне опасное явление, возникшая дуга может стать причиной пожара, как и раскаленные соединители, поэтому не стоит пренебрегать средствами защиты (предохранителями и автоматами). В лучшем случае кабеля просто отгорят, если устройства защиты не сработали, в худшем это приведет к пожару и поражению электрическим током находящихся рядом людей. Надеемся, теперь вы знаете, что такое межфазное замыкание, какие причины его возникновения и последствия.

Полезные материалы:

  • Как определить короткое замыкание в сети
  • Какие огнетушители используют для тушения электропроводки
  • Для чего нужен воздушный автоматический выключатель

Принцип действия

Внутреннее сопротивление – формула

Из представленной выше формулы понятно, что ток проходит по пути наименьшего электрического сопротивления. Этот процесс можно наблюдать, если разрушить изоляционные оболочки и соединить провода (уменьшить расстояние до критически малого уровня). Электрический пробой создает локальный нагрев. При значительном энергетическом потенциале такое воздействие провоцирует пожар, разрушает кабель.

На этом этапе рассуждений надо вспомнить следующую формулу:

P = I * U.

По мощности определяют потребление энергии нагрузкой. Увеличение этого параметра повышает вероятность повреждения силовых линий.

Что такое короткое замыкание

Короткое замыкание (сокращённо КЗ) – это аварийный режим электрической цепи, который представляет собой соединение двух точек этой цепи с разницей потенциалов. Так как это аварийный режим работы, то он не предусматривается конструкцией устройства или линией электроснабжения, находящейся под напряжением. Возникновение процесса КЗ связано с резким увеличением силы тока, до максимально возможного значения, при этом масштабы повышения характеризуются мощностью источника питания. Также увеличение тока в режиме замыкания сопровождается снижением величины напряжения, так как происходит падение напряжения.

Важно! Увеличение силы тока вызывает повышенный резкий перегрев проводников. Соответственно, для надёжности электроснабжения в случае возникновения короткого замыкания любая (без исключения) цепь должна иметь надёжные инструменты и быстро реагирующую аппаратуру для аварийного отключения потенциально опасного участка от источника напряжения

Способы расчета

Предположим, что замыкание уже произошло в трехфазной сети, к примеру, на подстанции или на обмотках трансформатора, как тогда производится расчет токов короткого замыкания:

Формула — ток трехфазного замыкания

Здесь U20 – это напряжение обмоток трансформатора, а ZT – сопротивление определенной фазы (которая была повреждена в КЗ). Если напряжение в сетях – это известный параметр, рассчитывать требуется сопротивление.

Каждый электрический источник, будь-то трансформатор, контакт аккумуляторной батареи, электрические провода – имеет свой номинальный уровень сопротивления. Иными словами, Z у каждого свое. Но они характеризуются сочетанием активных сопротивлений и индуктивных. Также есть емкостные, но они не имеют значение при расчете токов высокой силы. Поэтому многими электриками используется упрощенный способ вычисления этих данных: арифметический расчет сопротивления постоянного тока на последовательно соединенных участках. Когда эти характеристики известны, не составит труда по формуле ниже рассчитать полное сопротивление для участка или целой сети:

Формула полного заземления

Рассмотрим на примере, как рассчитать ток короткого замыкания аккумулятора с ЭДС 12 В и внутренним сопротивлением 0,01 Ом. Для начала потребуется формула Ома для полной цепи:

Где ε – это ЭДС, а r – величина сопротивления.

Учитывая, что во время перегрузок сопротивление равняется нулю, решение принимает следующий вид:

I = ε/r = 12 / 10 -2

Исходя из этого, сила при коротком замыкании этого аккумулятора равна 1200 Ампер.

Таким образом можно также рассчитать ток КЗ для двигателя, генератора и других установок. Но на производстве не всегда есть возможность рассчитывать допустимые параметры для каждого отдельного электрического устройства. Помимо этого, следует учитывать, что при несимметричных замыканиях нагрузки имеют разную последовательность, для учета которой требуется знать cos φ и сопротивление. Для расчета используется специальная таблица ГОСТ 27514-87, где указываются эти параметры:

Устройства cos φ Сопротивление, Ом
Последовательность прямая Обратная
Синхронные электродвигатели высоковольтные 0,9 0,04+ j 0,22 0,04+ j 0,22
Асинхронные электродвигатели высоковольтные 0,9 0,06+ j 0,18 0,06+ j 0,18
Асинхронные электродвигатели низковольтные 0,8 0,09+ j 0,154 0,09+ j 0,154
Лампы накаливания 1,0 1,0 1,33
Газоразрядные источники света 0,85 0,85+ j 0,53 0,382+ j 0,24
Преобразователи 0,9 0,9+ j 0,44 1,66+ j 0,814
Электротермические установки 0,9 1+ j 0,49 0,4+ j 0,196

Также существует понятие односекундного КЗ, здесь формула силы тока при коротком замыкании определяется при помощи специального коэффициента:

Формула — коэффициент КЗ

Считается, что в зависимости от сечения кабеля, КЗ может пройти незаметно для проводки. Оптимальным является длительность замыкания до 5 секунд. Взято из книги Небрат «Расчет КЗ в сетях»:

Сечение, мм 2 Длительность КЗ, допустимая для конкретного типа проводов
Изоляция ПВХ Полиэтилен
Жилы медь Алюминий Медь Алюминий
1,5 0,17 нет 0,21 нет
2,5 0,3 0,18 0,34 0,2
4 0,4 0,3 0,54 0,36
6 0,7 0,4 0,8 0,5
10 1,1 0,7 1,37 0,9
16 1,8 1,1 2,16 1,4
25 2,8 1,8 3,46 2,2
35 3,9 2,5 4,8 3,09
50 5,2 3 6,5 4,18
70 7,5 5 9,4 6,12
95 10,5 6,9 13,03 8,48
120 13,2 8,7 16,4 10,7
150 16,3 10,6 20,3 13,2
185 20,4 13,4 25,4 16,5
240 26,8 17,5 33,3 21,7

Эта таблица поможет узнать ожидаемую условную длительность КЗ в нормальном режиме работы, амперметраж на шинах и различных типах проводов.

Если рассчитывать данные по формулам нет времени, то используется специальное оборудование. К примеру, большой популярностью у профессиональных электриков пользуется указатель Щ41160 – это измеритель тока короткого замыкания фаза-ноль 380/220В. Цифровой прибор позволяет определить и рассчитать силу КЗ в бытовых и промышленных сетях. Такой измеритель можно купить в специальных электротехнических магазинах. Эта методика хороша, если нужно быстро и точно определить уровень тока петли или отрезка цепи.

Также используется программа «Аврал», которая быстро может определить термическое действие КЗ, показатель потерь и силу тока. Проверка производится в автоматическом режиме, вводятся известные параметры и она сама рассчитывает все данные. Это проект платный, лицензия стоит около тысячи рублей.

Видео: защита электрической сети от короткого замыкания

Правильная эксплуатация розеток

Но конечно лучше просто не доводить розетку до возгорания. Ведь в большинстве случаев мы своими руками практически поджигаем розетку своим неправильным обращением с ней. Поэтому мы приведем всего несколько простейших правил которые позволят вам не попадать в такую «горячую» ситуацию.

  • Мы не будем советовать не вставлять в розетку посторонние вещи, не поливать ее и не выполнять других целиком очевидных вещей. При приведем правила, о которых наверняка все слышали, но почему-то забыли.
  • Прежде всего не забывайте, что каждая розетка имеет свой номинальный ток. Этот параметр устанавливается исходя из мощности контактной части розетки. Обычно розетки изготавливаются на ток в 6А, что примерно соответствует приборам мощностью в 1,3кВт. Есть розетки на 10, 16 и 25А, цена которых естественно несколько выше. К ним можно подключать более мощные приборы. Но их мощность все равно не должна превышать номинального тока розетки.

Что такое защита от тока короткого замыкания?
На фото вы можете видеть где посмотреть номинальный ток розетки

  • Розетка должна быть жестко закреплена в посадочном месте. При вытягивании вилки не должно быть люфта. В противном случае при каждом использовании розетки провода будут подвергаться деформации, что в конечном итоге приведет к их переламыванию и плохому контакту.
  • Не вставляйте в розетки вилки большего диаметра. Это ведет к деформации контактной части вилки и как следствие плохому контакту. Тот в свою очередь ведет к нагреву.

Помните! Чем выше сопротивление проводника, тем больше он выделяет тепла при протекании тока. В то же время чем выше температура любого проводника, тем больше его сопротивление. Получается, что чем больше нагрет провод, тем меньший ток он может нормально пропускать. Поэтому перегретый провод при дальнейшей эксплуатации обязательно перегорит.

Если на вилке или розетки видны следы подгара как на видео, то обязательно снимите с нее напряжение и почистите. В противном случае это неизбежно приведет к возгоранию.

Что является источником токов обратной и нулевой последовательностей?

Ток нулевой последовательности это:

Сумма мгновенных значений токов трех фаз трехфазной системы Система нулевой последовательности существенно отличается от прямой иобратной тем, что отсутствует сдвиг фаз. Нулевая система токов по существу представляет три однофазныхтока, для которых три провода трехфазной цепи представляют прямой провод, а обратным проводом служитземля или четвертый (нулевой), по которому ток возвращается.

Составляющие обратной последовательности (ток, напряжение) возникают при появлении в сети любой не симметрии (обрыв фазы, включение несимметричной нагрузки, однофазное илидвухфазноеКЗ). Составляющие нулевой последовательности появляются при обрыве одной или двух фаз, однофазном или двухфазном КЗ на землю. ( при межфазных замыканиях без земли, составляющие равны нулю) Ток обратной последовательности, как известно из , появляется при любом несимметричном, а кратковременно и при трехфазном КЗ. Ток нулевой последовательности используется для повышения чувствительности пуска ВЧ-передатчика при КЗ на землю, а пусковое реле фазного тока КА — при симметричных КЗ

Практически ток нулевой последовательности получают соединением вторичных обмоток трансформаторов тока в фильтр токов нулевой последовательности (рис. 7.11). Из схемы видно, что ток в реле КА равен геометрической сумме токов трех фаз:Ток в реле появляется только при однофазном или двухфазном КЗ на землю. Короткие замыкания между фазами являются симметричными системами, и соответственно этому ток в реле Iр=0 .

Зёх фазный ток — это когда фазы а,в,с отстоют друг от друга на 120градусов. Когда три фазы повёрнуты в 1 сторону — ток нулевой последовательности. Такое возникает при однофазных замыканиях на землю в сетях с заземлённой нейтралью. Поэтому применяются ТЗНП — токовые защиты нулевой последовательности для защиты от замыканий на землю — появился ток нулевой последовательности, значит есть замыкание на землю, защита срабатывает. . Токи обратной последовательности — это когда нарушен порядок чередования фаз. Возникают при межфазных замыканиях, для зашиты применяю ТЗОП — токовые защиты обратной последовательности. В двух словах так. Составляющие обратной последовательности (ток, напряжение) возникают при появлении в сети любой не симметрии (обрыв фазы, включение несимметричной нагрузки, однофазное или двухфазное КЗ).

Составляющие нулевой последовательности появляются при обрыве одной или двух фаз, однофазном или двухфазном КЗ на землю. ( при межфазных замыканиях без земли, составляющие равны нулю) Токи нулевой последовательности по существу являются однофазным током, разветвленным между тремя фазами и возвращающимся через землю и параллельные ей цепи. В силу этого, путь циркуляции токов нулевой последовательности резко отличен от пути, по которому проходят токи прямой или обратной последовательности Для практической реализации метода симметричных составляющих необходимо составлять три схемы замещения: прямой, обратной и нулевой последовательностей. Конфигурация этих схем и параметры их элементов в общем случае не одинаковы.

Схема прямой последовательности является той же, что и для расчета тока трехфазного замыкания. Из этой схемы находят результирующую ЭДС и результирующее сопротивление прямой последовательности: и . Началом этой схемы являются точки нулевого потенциала источников питания, концом – место короткого замыкания, к которой приложено напряжение прямой последовательности . Составляющие обратной последовательности возникают при появлении в сети любой несимметрии: однофазного или двухфазного короткого замыкания, обрыва фазы, несимметрии нагрузки.

Составляющие нулевой последовательности имеют место при замыканиях на землю (одно- и двухфазных) или при обрыве одной или двух фаз. В случае междуфазного замыкания составляющие нулевой последовательности(токи и напряжения) равны нулю.

Популярные статьи  Какой патрон лучше выбрать для галогеновой лампы?

Этот метод используют многие устройства РЗиА. В частности, принцип работы трансформатора тока нулевой последовательности основан на сложении значений тока во всех трех фазах защищаемого участка. В нормальном(симметричном) режиме сумма значений фазных токов равна нулю. В случае возникновения однофазного замыкания, в сети появятся токи нулевой последовательности и сумма значений токов в трех фазах будет отлична от нуля, что зафиксирует измерительный прибор (например, амперметр), подключенный ко вторичной обмотке трансформатора тока нулевой последовательности.

Для трехфазных транспозированых ЛЭП результат этого преобразования — точная матрица собственных векторов (матрица модального преобразования). Она одинакова как для тока, так и для напряжения.

Способы устранения и профилактика

Прежде избавляются от причин, вызвавших КЗ. Сгоревшую проводку меняют на новые провода. Пришедшие в негодность радиодетали и катушки заменяют аналогичными новыми комплектующими.

Профилактика короткого замыкания заключается в установке предохранительной автоматики, стабилизаторов напряжения, замене старого оборудования и изношенной проводки.

Блок предохранительных автоматов

Вовремя предпринятые меры, исключающие возникновение КЗ, сохранят дорогое оборудование, электронные приборы, бытовую технику. Надо помнить о том, что короткое замыкание может погубить не только имущество, но и жизни людей.

Последствия КЗ и способы их предотвращения

Короткое замыкание характеризуется протеканием повышенных значений тока. В свою очередь большой ток опасен для кабелей, соединений. Это характерно лавинообразным развитием последствий замыкания. Кабеля отгорают от соединений, сами соединения нагреваются, после чего происходит их ускоренное разрушение. Нагрев может повлечь возгорание электропроводки и пожар.

Для предотвращения последствий межфазного замыкания в цепях 220/380 используются плавкие вставки, предохранители, автоматические выключатели. Предохранители, когда через них протекает ток выше номинального, перегорают, тем самым разрывая цепь. После замены предохранителя, если вы не устранили межфазное замыкание, он будет перегорать вновь и вновь.

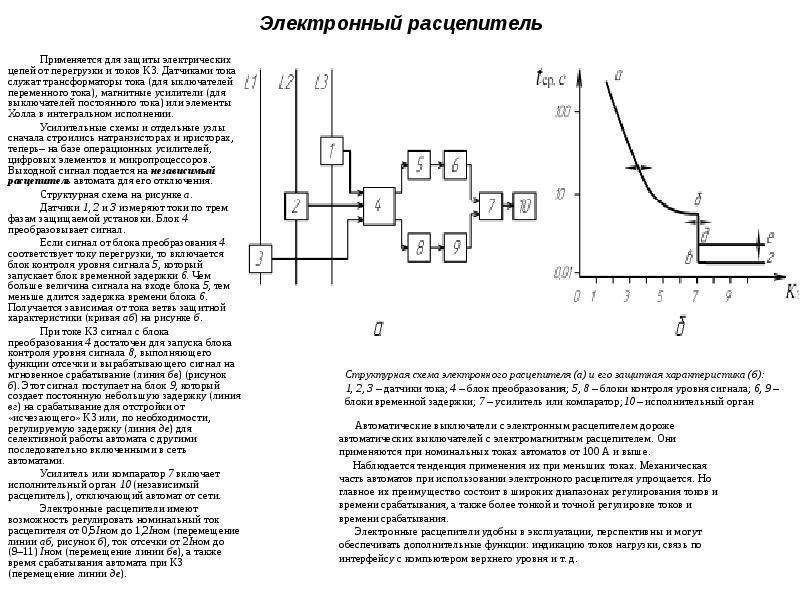

Для улучшения условий работы и эксплуатации, устранения необходимости замены плавких элементов используются автоматические выключатели. Они реагируют как на незначительное повышение тока сверх нормы (тепловой расцепитель), так и на резкое сильное повышение (электромагнитный расцепитель). При междуфазном замыкании или между фазой и землей автоматический выключатель разъединится. В таких случаях говорят «выбил автомат». Для возобновления подачи напряжения необходимо заново взвести рычаг автомата или перевключить кнопку (на АП-шках).

На видео наглядно показывается опасность межфазного короткого замыкания (под удар попал манекен, это были показательные выступления):

https://youtube.com/watch?v=HFhNHFDz2cc

Причины возникновения короткого замыкания

Коротит проводка — причины и способы устранения проблемы

Несмотря на то, что этот нежелательный аварийный процесс считается случайным, на его создание могут влиять следующие причины, связанные с некачественным монтажом или неправильной эксплуатацией электрического оборудования (цепей). Вот основные причины появления короткого замыкания:

  1. Снижение качества изоляции токоведущих проводников. Это одна из самых распространенных причин перехода сети в режим КЗ, который возникает вследствие пересыхания, механического повреждения или разрушения изоляции между проводниками с разным потенциалом. Чаще всего все перечисленные причины снижения сопротивления изоляции и её разрушения связаны с воздействием на неё вредных факторов, на которые она не рассчитана. Например, при длительном воздействии солнечных лучей на изоляцию, которая боится ультрафиолетового излучения, происходят пересыхание, потрескивание и, как следствие, короткое замыкание.

Нужно отметить! У любой изоляции есть свой срок использования, старение её приводит к аварийным режимам.

  1. Изменение физических параметров электрической сети, например, перенапряжение. Такое явление возможно во время грозы, а именно попадания молнии в проводник с током.
  2. Неправильная коммутация, ошибки монтажа или укладки кабеля, с несоответствием техническим условиям, заявленным заводом производителем.

Любой электромонтажник или электромонтер не застрахован от ошибочных, неправильных действий при монтаже электропроводки или при выполнении оперативных переключений. В низковольтных цепях такие ошибки менее опасны, чем в высоковольтных цепях с мощными источниками энергии, например, на высоковольтных силовых подстанциях электроснабжения. Даже с современными элементами и устройствами защиты от превышения нагрузок процесс КЗ в силовых высоковольтных цепях опасен не только для оборудования, но и для обслуживающего персонала, из-за появления мощной электрической дуги.

  1. Длительная эксплуатация электрического оборудования и линий в режиме перегрузок или в условиях с завышенными температурами окружающей среды. Это приводит к перегреву изоляции между обмотками электрооборудования, значит, происходит снижение сопротивления изоляции, которое в какой-то момент достигает критического значения.

Выполнение монтажа качественными материалами, правильная организация работ в электроустановках, а также своевременное обслуживание, с заменой повреждённых участков линии, снизят риск появления короткого замыкания.

Виды короткого замыкания

Электричество используется повсеместно и бытовой и промышленной сфере. Чтобы свести риск появления короткого замыкания к минимуму, разработан ряд мероприятий и устройств по обеспечению защиты от КЗ. Однако, чтобы точно понимать в каком случае и какой прибор использовать, нужно знать виды замыкания. Основными из них являются:

  • в цепях постоянного тока;
  • в цепях переменного тока (между: фазой и землей, двумя разными фазами, тремя фазами, двумя разными фазами и землей, тремя фазами и землей).

Доля однофазных КЗ составляет 65% повреждений, 2 фазы с землей — 20%, двухфазных — 10%, трехфазных — 5%. Часто случаются сложные виды повреждений, сопровождающиеся многократной несимметрией. Это означает тип замыкания различных фаз, происходящего в нескольких точках единовременно.

Меры по предотвращению КЗ в домашней электросети

Чтобы уменьшить вероятность возникновения короткого замыкания владелец жилья должен периодически производить осмотр своей сети освещения. Конечно, осмотр не даст 100% гарантии, но поможет устранить неисправности, приводящие к появлению КЗ в сети.

В процессе осмотра нужно производить следующие действия:

если розетка начала греться, искрить, появился запах пластика, то ее следует заменить новой, или отремонтировать;
ревизия всей сети освещения и силовой группы проводов проводится раз в полгода

Нужно обращать внимание на цвет изоляции. Возможные места опасного нагрева определяются по цвету изоляции проводов;
установка автоматического выключателя с УЗО

Автоматический выключатель отключит сеть в случае КЗ, а УЗО (устройство защитного отключения) реагирует на прикосновение человека к оголенным проводам. Применение этого устройства может спасти жизнь;
сечение проводов электропроводки рассчитывается исходя из суммарной мощности всех электрических приборов;
при монтаже не следует слишком плотно укладывать кабели проводки;
если нужно произвести какие-либо работы, например, просверлить стену, то следует убедиться в отсутствии электропроводки под штукатуркой в этом месте.

Не включайте частично поврежденные приборы

Если в утюге или холодильнике перетерся кабель и видна внутренняя оболочка, не включайте его, до того, как отремонтируете. Сначала аккуратно снимите верхний слой изоляции в поврежденном участке и осмотрите внешнее состояние изоляции. Все повреждения и трещины плотно замотайте изолентой. Затем верните назад верхнюю оболочку и тоже перемотайте.

Часто требуется замена штепсельной вилки, например, если она сильно расшатана или поврежден корпус. Она продается в любом переходе или магазине, потому не откладывайте с покупкой.

Повреждения могут быть не только на шнуре питания, но и внутри. Например, если Вы включаете что-либо и слышите внутри искрение. Это уже говорит о серьезной неисправности, даже если электрооборудование работает, на первый взгляд, нормально. В таком случае, выключите его из розетки и отнесите в сервисный центр (или отремонтируйте самостоятельно).

Даже если Вы проверили всю проводку и включаете только новую исправную технику, это не дает 100%-ой гарантии, что в вашей сети не случится аварии. Потому, всегда устанавливайте в щиток качественные автоматические выключатели и УЗО.

При параллельной прокладке разделяйте линии

Если у Вас проложено несколько силовых линий параллельно, старайтесь соблюдать между ними расстояние не менее 10см. Дело в том, что при плотной прокладке кабель хуже охлаждается, из-за этого сильнее нагревается оболочка, и теряются ее изоляционные свойства. В результате она может оплавиться или случится пробой, и контакты замкнутся.

Популярные статьи  Трансформаторная подстанция: назначение, классификация, технические параметры, структура условного обозначения

Для параллельной прокладки применяются также специальные кабель-каналы с перегородкой посередине. Она изолирует силовые линии между собой.

Защищайте кабель при прокладке

Старайтесь делать скрытую проводку в стенах, штукатурке, там изоляция сохранится намного дольше и меньше риск ее повреждения. При открытой проводке старайтесь применять защитные средства: кабель-каналы, пластиковые трубы, гофру. Защищая от внешних факторов, они увеличивают срок службы проводки в несколько раз.

Замените алюминиевую проводку на медную

При меньшем сечении провода медь лучше проводит электричество и выдерживает большую нагрузку. Кроме того, она выдерживает больше механических изгибов и не так быстро окисляется, как алюминий.

В советские времена в жилых домах часто делали алюминиевую проводку. Если Ваша квартира до сих пор пользуется таким «советским наследством», задумайтесь, срок эксплуатации ее, наверняка, уже давно вышел.

Не игнорируйте пылевлагозащиту

Размещая розетки, выключатели или электроприборы в местах повышенной влажности позаботьтесь о высоком уровне пылевлагозащиты. Например, на улице, где возможны осадки, роса и туман, он должен быть не ниже IP67. Минимальный уровень для ванной IP44, если существует вероятность прямого попадания водяных брызгов, тогда лучше IP56.

Если внутрь проникнет вода, розетка начнет искриться, оплавится пластиковый корпус и в конце концов случится короткое замыкание. Потому всегда выбирайте оптимальный уровень пылевлагозащиты.

Чем КЗ отличается от перегрузки

Если фазу и ноль электрической сети соединить под напряжением друг с другом не через потребитель, а напрямую, то возникнет короткое замыкание, сокращенно КЗ. Коротким замыканием называется соединение проводников отдельных фаз между собой или с землей через относительно малое сопротивление, принимаемое равным нулю при глухом металлическом коротком замыкании.

Никакая сеть не предназначена для длительной работы в таком режиме. Однако данный аварийный режим иногда возникает. Так, короткое замыкание может случиться из-за нарушения изоляции электропроводки или из-за случайного замыкания разноименных проводников проводящими частями электрооборудования. Нормальная работа электрической сети будет нарушена. Чтобы это нежелательное явление предотвратить, электрики используют клеммники либо просто изолируют соединения.

Проблема режима КЗ заключается в том, что в момент его возникновения в сети многократно увеличивается ток (до 20 раз превышает номинал), что приводит к выделению огромного количества джоулева тепла (до 400 раз превышает норму), поскольку количество выделяемой теплоты пропорционально квадрату тока и сопротивлению потребителя.

Теперь представьте: сопротивление потребителя здесь — доли ома проводки, а ток, как известно, тем выше, чем меньше сопротивление. В итоге, если мгновенно не сработает защитное устройство, произойдет чрезмерный перегрев проводки, провода расплавятся, изоляция воспламенится, и может случиться пожар в помещении. В соседних помещениях, питаемых этой же сетью, упадет напряжение, и некоторые электроприборы могут выйти из строя.

Или замыкание может случиться через проводящий корпус прибора. Вообще проводящие корпуса следует заземлять, дабы защитить персонал от случайного поражения током, а провода в квартирах использовать те, что в негорючей изоляции. Есть еще один вид аварийного режима нагрузки электрической сети, связанный с превышением нормального тока.

Это так называемая перегрузка. Перегрузки иногда возникают в квартирах, в домах, на предприятиях. Это опасный режим, порой более опасный, чем короткое замыкание. Ведь короткое замыкание в квартире может быть на корню остановлено мгновенно сработавшим автоматическим выключателем в щитке. А вот токовая перегрузка — случай более хитрый.

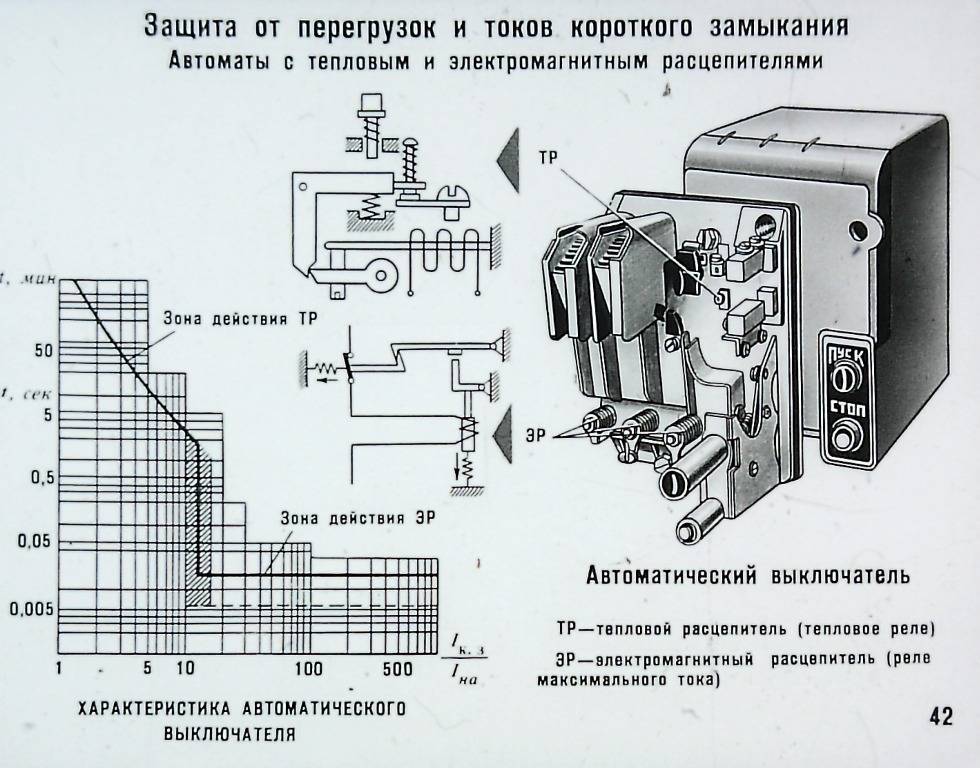

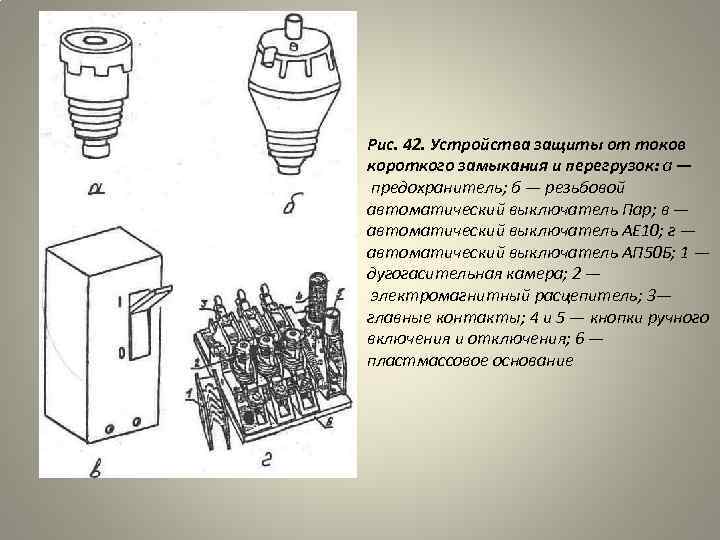

Выключатели для защиты от короткого замыкания.

Представьте себе, что в одну единственную розетку вы решили понавтыкать множество электроприборов через тройник да через удлинители. Что нежелательного может в этом случае произойти? Если жила проводки, подведенный к розетке, не рассчитана на ток более 16 ампер, то при включении в такую розетку нагрузки более 3500 ватт начнется перегрев электропроводки чреватый пожаром.

Вообще тепловое воздействие на изоляцию проводов резко снижает ее механические и диэлектрические свойства. Например, если проводимость электрокартона (как изоляционного материала) при 20°С принять за единицу, то при температурах 30, 40 и 50°С она увеличится в 4, 13 и 37 раз соответственно.

И тепловое старение изоляции наиболее часто возникает именно из-за перегрузки электросетей токами, превышающими длительно допустимые для данного вида и сечений проводников. Также нельзя в розетку, на которой указано 250 В 10 А, включать потребителей более чем на 2500 Вт, ибо может начаться перегрев контактов, ведущий к их ускоренному окислению. Для защиты от перегрузок в квартире, а также для мгновенного купирования режима КЗ, используйте автоматические выключатели.

  • https://electric-220.ru/chto-takoe-korotkoe-zamykanie
  • https://electricdoma.ru/kak-eto-ustroeno/chto-takoe-korotkoe-zamykanie/
  • https://electricity-help.ru/osnovy-yelektrotekhniki/chto-takoe-korotkoe-zamykanie/
  • https://SamElectric.ru/spravka/tok-korotkogo-zamykaniya-i-petlya-faza-nol.html
  • https://odinelectric.ru/knowledgebase/chto-takoe-korotkoe-zamykanie
  • https://ElectroInfo.net/teorija/chto-takoe-korotkoe-zamykanie.html

Виды коротких замыканий

Данное явление нередко наблюдается под действием природных электрических аномалий. Как правило, это мощные грозовые разряды, сопровождаемые молниями. Их основным источником служит статическое электричество с огромным потенциалом, с различными знаками и величинами, накопленное облаками в процессе перемещения силой ветра с одного места на другое на большие расстояния.

Влажные пары, находящиеся в облаке, поднимаются на высоту, охлаждаются естественным путем. Образующийся конденсат проливается на землю в виде дождя. Из-за низкого сопротивления влажной среды воздушная прослойка подвергается пробою, по которому и проходит высокий электрический ток, представляющий собой молнию.

Для прохождения электрического разряда требуется два отдельных объекта с разными значениями потенциалов. Чаще всего, это два облака, идущие на сближение, или сама грозовая туча и поверхность земли. В первом случае опасность грозит в основном летательным аппаратам, а во втором под действие разряда могут попасть любое устройство или объект, в том числе и воздушные ЛЭП. Защита обеспечивается путем установки молниеотводов, нейтрализующих грозовые разряды.

Все процессы определяются математическим выражением закона Ома для полной цепи. Происходит равномерное распределение нагрузки в обоих контурах – внутреннем и внешнем.

При возникновении аварийной ситуации, между плюсовой и минусовой клеммами возникает непредвиденный контакт в виде короткой цепи, в которой чрезвычайно низкое электрическое сопротивление. Внешний контур выключается из работы, и циркуляция тока происходит лишь по внутреннему контуру с маленьким сопротивлением. ЭДС, при этом, остается неизменной, что приводит к резкому росту силы тока. Все это сопровождается большим тепловыделением и нарушениями целостности цепи.

Процессы в цепях переменного тока также попадают под действие закона Ома. В отличие от предыдущего варианта, эти схемы могут быть одно- или трехфазными, подключаться к заземляющему контуру. Короткие замыкания в таких цепях возникают в самых разнообразных формах: «фаза-земля», «фаза-фаза», «фаза-фаза-земля», «фаза-фаза-фаза», «фаза-фаза-фаза-земля».

Иногда замыкания могут возникнуть внутри самой нагрузки, например, в электродвигателях. При одной фазе возможен пробой изоляции корпуса или нулевого проводника. У трехфазных потребителей возможны замыкания между фазами и другие аналогичные сочетания. В любом случае все это приводит к аварийному режиму с тяжелыми последствиями. Предотвратить подобные ситуации помогает автомат снимающий опасное напряжение с участка цепи и подключенного оборудования.
