Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?

Содержание

Что такое штробление и в чем его недостатки?

Штробой называют канал или выемку, проделываемую в стенах специально под укладку проводов. Такой способ позволяет сделать проводку совершенно невидимой глазу. Вместе с тем у штробления есть несколько серьезных недостатков.

Минусы штробления:

  • Порча штукатурки. Мастерам редко удаётся создать ровные каналы. Но даже при качественно сделанной работе приходится восстанавливать чистовой слой штукатурки. Если штробить стены после ремонта, то приходится портить отделку — после него надо полностью менять обои, а то и покрытие на потолках, так как бывает, что штробы проходят по потолку.
  • Много пыли. При выбивании каналов в стенах усиленно образуется строительная пыль, которая расползается по всему жилищу. Если штробление проводится не во время первичного обустройства помещений, то после него приходится заново делать ремонт — обновлять стены и потолок.
  • Шум. Штробление производится перфоратором, которые создают сильный шум, досаждающий соседям даже, если работы производятся в разрешённые законом часы.
  • Отсутствие доступа. Проводка скрывается капитально, к ней нет свободного доступа. Если провода уложены в штробы, то замена проводки возможна только путём прокладки нового провода и отключения старого (с двух концов).

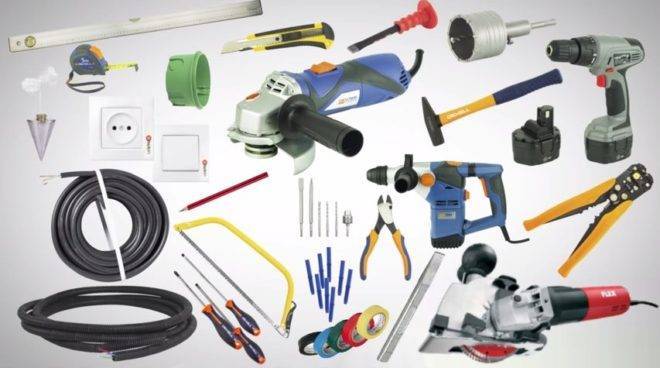

Инструменты для работы в бетоне

Если провод будет прокладываться в стене, а выключатель будет встраиваемый, для прокладки канала и подготовки отверстий для новой точки включения понадобятся следующие инструменты:

  • дрель или перфоратор с коронкой для сверления по бетону;
  • бесконтактный детектор напряжения;
  • штроборез — инструмент, внешне похожий на болгарку. Если его нет, можно воспользоваться зубилом, перфоратором или болгаркой;
  • отвертка-индикатор — понадобится для определения фазы;
  • кусачки или плоскогубцы;
  • инструмент по резке проводов или монтажный нож;
  • набор из плоских и крестовых отверток.

Если будет производиться перенос выключателя без штробления, из инструментов понадобится только отвертка, из материалов нужно будет подготовить кабель-канал или специальный плинтус с отверстиями для провода.

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?

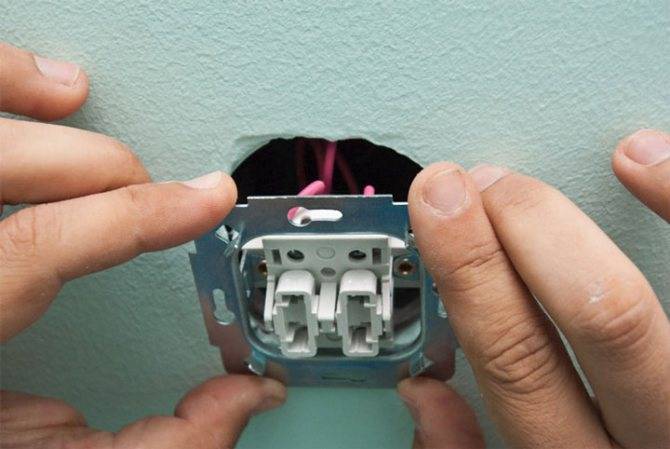

Монтаж и демонтаж

Демонтаж выключателя состоит из следующих этапов:

  1. Снятие клавиши. Для этого нужно нажать на нижнюю часть, а верхнюю часть клавиши потянуть на себя.
  2. Снятие декоративной рамки. Это можно легко сделать при помощи плоской отвертки.
  3. Извлечение сердечника. Для этого нужно открутить болтики по бокам.
  4. После проверки индикатором, если напряжения нет, отсоединяем провода.

Монтаж нового выключателя производится по тем же пунктам, только в обратном порядке:

  • отключение напряжения и подсоединение проводов;
  • вставка сердечника;
  • установка рамки;
  • вставка клавиши.

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?

Подключение и настройка продукции LIVOLO

С помощью сенсорных выключателей LIVOLO вы сможете:

  • управлять освещением в режимах вкл/выкл
  • управлять уровнем яркости света
  • использовать для подключения к системам Умный дом
  • управлять освещением из нескольких мест — длинные коридоры, лестничные пролеты
  • контролировать работу штор, жалюзи, навесов, экранов, гаражных ворот и др.
  • использовать в качестве дверных звонков

Добавляйтесь в группы ВК и Одноклассники

Мы постоянно добавляем новую информацию о технических возможностях выключателей и розеток Livolo

Ниже приводится список выключателей и схемы их подключения.

Однолинейный выключатель

  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну сенсорную кнопку, которая работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.

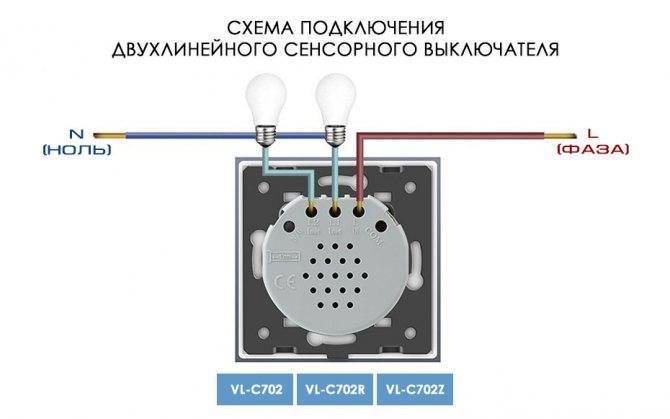

Двухлинейный выключатель

  • Выключатель используется для управления двумя линиями нагрузки с одного места.
  • Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть три клеммы для подключения фазы и двух линий нагрузки.

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?

Синхронизация

  • Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
  • Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.

Сброс синхронизации

  • Прикоснитесь к сенсору Главного переключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
  • Синхронизация сброшена.

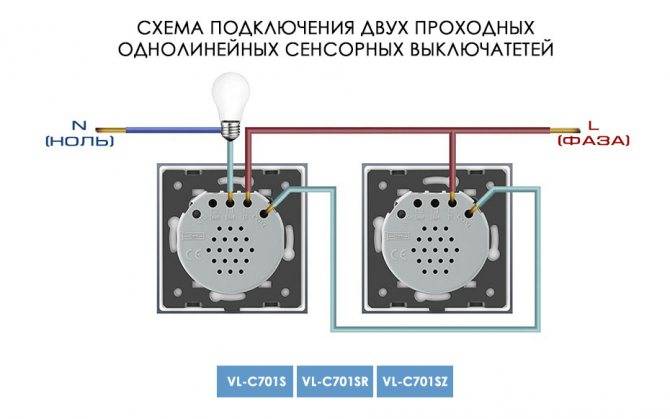

Однолинейный проходной выключатель

  • Выключатель используется для управления одной линией нагрузки с двух, трех, четырех или пяти мест.
  • Имеет одну сенсорную кнопку, которая работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстепенные выключатели.
  • Для подключения Главного выключателя используются три клеммы: фаза, линия нагрузки и информационный COM-порт.
  • Для подключения Второстепенного выключателя используются две клеммы: фаза и информационный COM-порт.

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?

Двухлинейный проходной выключатель

  • Выключатель используется для управления двумя линиями нагрузки с двух, трех, четырех или пяти мест.
  • Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстепенные выключатели.
  • Для подключения Главного выключателя используются четыре клеммы: фаза, две линии нагрузки и информационный COM-порт.
  • Для подключения Второстепенного выключателя используются две клеммы: фаза и информационный COM-порт.
Популярные статьи  Как сделать ночник своими руками

Трехлинейный проходной выключатель ВАРИАНТ 1

  • Выключатель используется для управления тремя линиями нагрузки с двух, трех, четырех или пяти мест.
  • Имеет три сенсорные кнопки, каждая из которых работают в режиме вкл/выкл.
  • В схеме используется Главный и Второстепенные выключатели.
  • Для подключения Главного выключателя используются шесть клемм: фаза, три линии нагрузки и два порта А и В.
  • Для подключения Второстепенного выключателя используются две клеммы: порты А и В.

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?

Трехлинейный проходной выключатель ВАРИАНТ 2

  • Выключатель используется для управления тремя линиями нагрузки с двух, трех, четырех или пяти мест.
  • Имеет три сенсорные кнопки, каждая из которых работают в режиме вкл/выкл.
  • В схеме используется Главный и Второстепенные выключатели.
  • Для подключения Главного выключателя используются пять клемм: фаза, три линии нагрузки и порт В.
  • Для подключения Второстепенного выключателя используются две клеммы: фаза и порт В.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

  • Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
  • Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
  • Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
  • В несущих стенах горизонтальные штробы производить не рекомендуется.
  • Запрещено использовать межплитный шов вместо штробной борозды.
  • При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

  1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
  2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
  3. Сверлятся отверстия по линии всего намеченного контура;
  4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

  • Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
  • Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
  • Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Когда возникает потребность переноски выключателя

Необходимость смены места расположения выключателя возникает в таких случаях:

  1. Маленький ребенок постоянно достает до выключателя, играется, а поставить защиту нельзя.
  2. Наоборот ситуация, когда подросший ребенок не дотягивается до выключателя. Такая ситуация чаще возникает в том случае, если выключатели установлены по типу советского стандарта – на уровне 1,5-1,6 метра от пола.
  3. В виду смены интерьерного решения возникла необходимость переноса.
  4. Нужно скрыть видимые выключатели по комнате.
  5. Перепланировка комнаты со сменой перестенок и ограждений.
  6. Старая проводка повредилась, и чтобы не «прозванивать» все, старый выключатель демонтируют и закрывают цементным раствором, а новый переносят на другое место.
  7. Необходимо выключать свет одновременно из разных мест.
  8. Установлены новые электроприборы, которые регулируются отдельным выключателем.

Смена места расположения электроточек может быть обоснована изменениями перепланировки, иногда у владельцев помещения возникает желание сменить обстановку.

Выбор и настройка жидкокристаллического монитора

Первоначально нужно разобраться с тем, какие типы мониторов бывают, поскольку от этого напрямую зависит их настройка. По-настоящему «вредные» дисплеи уже давно не производятся, поэтому можно утверждать, что все современные модели, представленные на рынке, безопасны для глаз при соблюдении правил эксплуатации.

Ранее активно использовались ЭЛТ-мониторы, функционирование которых базировалось на использовании электронно-лучевой трубки. Они достаточно сильно вредили органам зрения и потребляли много энергии. На смену им пришли новые ЖК (жидкокристаллические) LCD-экраны, которые являются щадящими для наших глаз. В зависимости от используемой матрицы, они делятся на три категории: TN, IPS и MVA/VA.

Популярные статьи  Как подключить Гранит-300 к лампочкам?

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?

TN матрица

Наиболее доступным вариантом является экран с TN матрицей, который обеспечивает достаточно плохой угол обзора. Если смотреть на него со стороны, цвета картинки сильно искажаются, что способствует быстрой утомляемости органов зрения

Правильное расположение монитора относительно глаз чрезвычайно важно в этом случае. Сидеть к такому дисплею следует четко напротив, иначе будет сложно различить картинку или текст

IPS матрица

Этот тип матрицы является самым качественным и безопасным для глаз на сегодняшний день. Он обеспечивает хороший угол обзора и насыщенность цветов. Недостатком такого экрана является высокая стоимость. Как правило, IPS-матрица встречается в мониторах ноутбуков, находящихся в среднем и высоком ценовых сегментах.

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?

MVA/VA матрица

Оптимальным вариантом в соотношении цена-качество является MVA/VA матрица. Она несколько уступает IPS по насыщенности цветов, но заметить это невооруженным взглядом практически невозможно. Такие мониторы обеспечивают хороший угол обзора, но при этом стоят на порядок дешевле IPS. Это хороший выбор для тех, кто длительное время проводит за компьютером.

Поскольку ЭЛТ-мониторы уже не используются, рассмотрим, как настроить монитор жидкокристаллического типа с любой из вышеописанных матриц.

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?
Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

  • Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
  • При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Если дома имеется запасная электрофурнитура и несколько отверток, то можно сразу приступить к выполнению ремонтных работ. Сложность заключается лишь в том, чтобы правильно обнаружить места крепления и не повредить внешний вид выключателя при снятии его со стены.

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные

Использование кабель-канала

Перенос выключателя с укладкой проводки в штробы предусматривает последующий ремонт стенового покрытия. Если в квартире сделан новый ремонт и не хочется повреждать стены, то делается открытая проводка. Она необходима также на деревянных стенах, где штробы недопустимы. Для нее используются пластиковые кабель-каналы.

От распределительной коробки до гнезда выключателя на новом месте вертикально закрепляется на поверхности стены основание кабель-канала. Крепление обеспечивается дюбелями. Провода аккуратно укладываются в полость основания, а сверху устанавливается пластиковая крышка.

Что такое штробы и штробление?

В любой обычной квартире электропроводка спрятана внутри стен. Такой способ размещения проводов называется скрытым. Для его выполнения необходимо осуществить штробление стен. Под штроблением понимается создание отверстий и полых каналов, в которых будут располагаться электрические провода. Штробление, как правило, осуществляется во время перепланировки квартиры и является очень долгим процессом, который начинается с разработки детального плана. Владельцы домов и квартир стараются избегать штробления еще и по той причине, что во время него выделяется большое количество пыли и грязи. Да и к процессу без специальных инструментов не подойти. Заменить провода без штробления можно несколькими способами:

  • установив открытую проводку
  • используя старую проводку
  • используя старые штробы

Установить автономный источник освещения с датчиком, реагирующим на движение или на тепло

Достоинства установки автономных светильников с датчиком:

— Небольшая цена. Стоят автономные светильники, работающие от батареек или аккумуляторов не дорого — 10-15$.

— Простота монтажа. Единственное, что потребуется сделать — это просверлить пару отверстий в потолке или в стене над дверью. А если поверхность, на которую будет крепиться светильник, железная, а на днище светильника есть магниты, как на модели, показанной на фотографии 1 справа, то вообще ничего сверлить не нужно.

— Настройки.У некоторых светильников есть возможность выставлять яркость, время работы после включения, чувствительность и светочувствительность, например, днем при хорошем освещении такой светильник загораться не будет.

Недостатки автономных светильников:

— Ограниченные возможности дизайна. Если у Вас общий дизайн квартиры выдержан в классическом, античном или деревенском стиле, то в такой дизайн вряд ли впишутся светильники следующего вида:

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?

Фотография 1. Автономные светодиодные светильники с встроенным датчиком движения. Датчик — посредине, светодиоды — по краям.

Слева показан светильник на 2 батарейки или аккумулятора и на 8 светодиодов, размер светильника 88 х 88 х 25 мм. Справа — светильник на 4 батарейки или аккумулятора и 6 светодиодов, диаметр 85 мм высота 50 мм.

— Уровень освещенности от таких светильников достаточно низкий, по сути это тот же фонарик, но подвешенный на потолок, и это тоже не всех устраивает.

Популярные статьи  Есть ли вред от ЛЭП для здоровья человека, окружающей среде и технике?

— Необходимость обслуживания. Каким бы экономным ни был автономный светильник, но батарейки все равно время от времени менять придется.

— Относительно низкая доступность. Купить такой светильник на ближайшем строительном рынке не получится. Пока большого распространения такие светильники не получили.

Особенности переноса в домах различной постройки

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?Штробы для электропроводки

Отличия в способах удлинения или укорачивания проводки, подводимой к розетке, проявляются в основном в материале ее стен. По этому признаку городские дома делятся на постройки панельного типа, представляющие собой модульные конструкции из типовых ж/б плит и кирпичные здания

С точки зрения переноса особую важность представляют стены, которые могут быть:

  • Чисто бетонными поверхностями, оклеенными обоями, например.
  • Отделанными под штукатурку или гипсокартонными плитами.
  • С декоративным покрытием типа ДВП.

Для каждого из вариантов состояния стен подойдет свой способ прокладки кабельных жил. В случае бетонных и оштукатуренных поверхностей при необходимости удлинения электропроводки потребуется проделать в них штробы, в которые затем укладывается дополнительный отрезок кабеля.

Правильный подход к прокладке удлинительного шнура при наличии декоративной отделки предполагает проводку его под отделочным материалом. В новом месте просверливается отверстие по диаметру переносимой розетки. Действующими нормативами не запрещается наружная прокладка прямо по декоративному материалу, что делается иногда при желании оформить проводку в стиле «ретро».

Подключение и монтаж новой наружной розетки

Обращаю внимание, что к старой розетке мы пока не прикасаемся, она ждёт своего часа, чтобы отправиться в последний путь. Соответственно, и напряжение в этажном щитке отключать пока не надо. Использую в данном случае кабель АВВГ 2х2,5 с алюминиевыми жилами

Использую в данном случае кабель АВВГ 2х2,5 с алюминиевыми жилами.

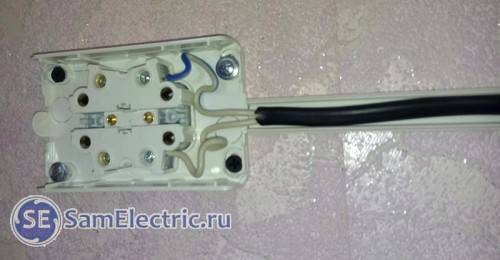

Подключаем и монтируем новую наружную розетку. Есть типы розеток, которые удобнее сначала подключить, а потом прикрутить к стене, это надо учесть, и не спешить с монтажом.

Помните, что я сказал про стену? Здесь тоже дюбеля не понадобились, прекрасно подошли саморезы по дереву длиной 25 мм.

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?

Перенос розетки в квартире в другое место. Подключение и монтаж новой внешней двойной розетки

Тот же вид, только сбоку, приведен в начале статьи.

Конечно, если есть возможность и малейшая необходимость, лучше ставить двойную розетку. Установка двойной розетки решит проблему с подзарядкой гаджетов, которые заполонили современные квартиры…

Беспроводные выключатели света: что они собой представляют

Если проводить аналогии, то подобное устройство можно сравнить со светодиодной люстрой, работающей от пульта дистанционного управления. Внешне размыкатель практически не отличается от обычного диммера. Беспроводной выключатель легко устанавливается на место штатного, при этом (в зависимости от модели) управление освещением может производиться как со стационарного блока, так и при помощи ПДУ или смартфона. Подобные размыкатели прекрасно себя зарекомендовали в системах «Умный Дом».

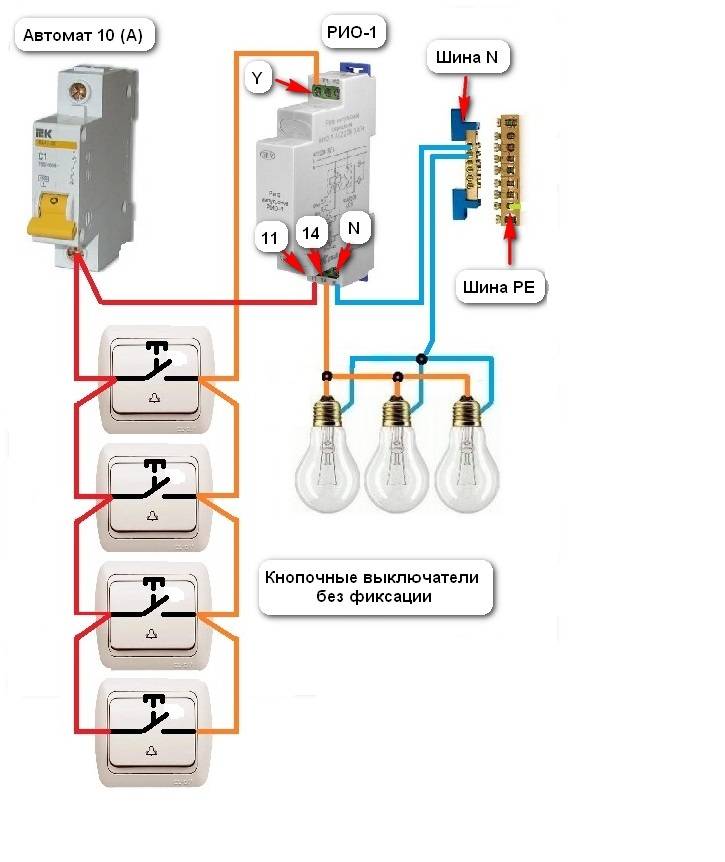

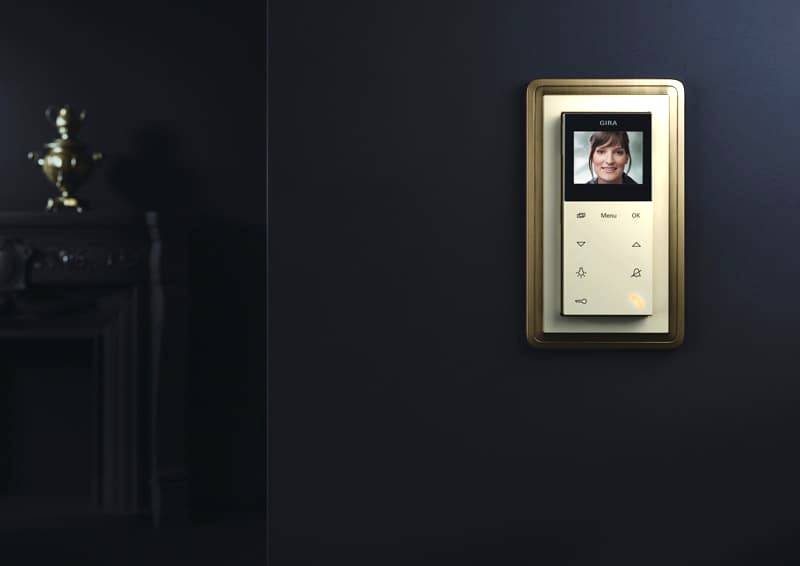

Как можно без замены люстры и без штробления стены сделать так, чтобы выключатель был кнопочный и ниже, на уровне глаз?В системах «Умный Дом» такие устройства могут совмещаться с домофоном и даже электрозамком

Подключить к электрической цепи светильник с датчиком движения.

Достоинства установки светильников с датчиком:

— Большие возможности дизайна. Светильники для дополнительного освещения в коридоре, прихожей или тамбуре могут быть не только светодиодными, а какими угодно: под обычные лампы, энергосберегающие, люминисцентные, галогеновые и т.д. Кроме того, совсем не обязательно покупать именно светильник с встроенным датчиком движения. Датчик движения можно купить отдельно и подсоединить его к любому стандартному светильнику.

— Хороший уровень освещенности. В принципе, это полноценное освещение, как и от любого другого светильника.

Недостатки установки светильников с датчиком:

— Новая электропроводка. Это самый большой недостаток. Под провода придется штрабить стены, если ремонт в квартире еще не закончен, или пускать провода в пластиковых коробах, а это вид помещения тоже не улучшает. Чтобы максимально спрятать провода при выполнении проводки без штрабления светильник стараются повесить прямо над дверью, а не на потолке и тогда можно столкнуться со следующим недостатком:

— Чувствительность. Как и любое другое устройство, призванное частично заменить человеческий интеллект, датчики движения на данном этапе развития человечества являются несовершенными. Например, если такой светильник закреплен на стене над одной из дверей в квартиру в приквартирном тамбуре, то четко срабатывать он будет только тогда, когда открывается дверь в тамбур. Поэтому, выходя из квартиры, иногда приходится махать рукой возле датчика, чтобы он сработал. Такая автоматизация далеко не всем нравится.

— Время работы. Датчик светильника, как и в случае с автономным светильником можно выставить на определенное время работы. Однако не всегда человек проводит в тамбуре или коридоре одинаковое время. Иногда в тамбуре нужно подмести, помыть полы, а то и покрасить стены, а сделать это за те 30-60 секунд, на которые выставлен датчик, никак не получится. Поэтому опять же приходится дополнительно размахивать руками.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
