Почему мощность светодиодной ленты не соответствует заявленной?

Как работает светодиодная лента

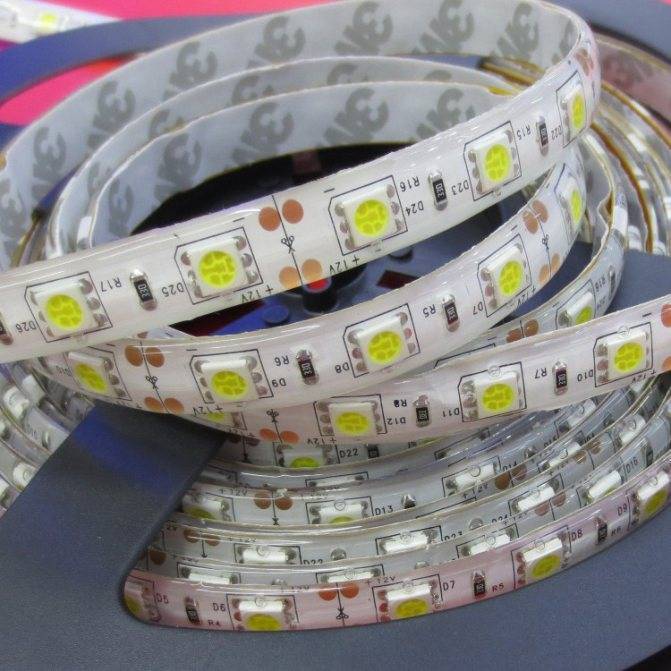

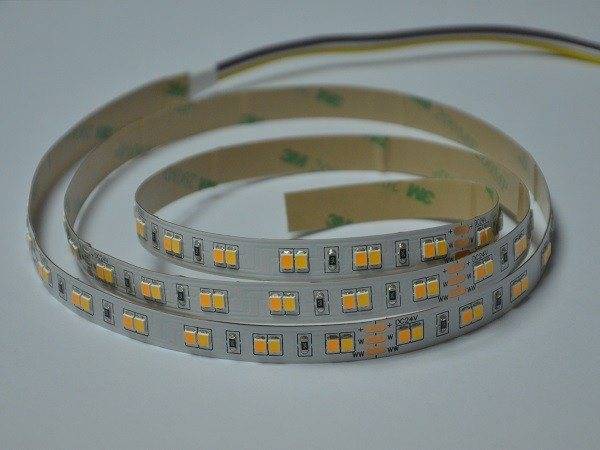

Светодиодная лента – гибкий диэлектрик со стандартной длиной 5 метров, на который припаяны светодиоды и резисторы, размещены токопроводящие дорожки. На обратную сторону нанесен клей и покрыт пленкой. Задача резисторов – сгладить пульсации тока. Диоды могут состоять из одного или нескольких кристаллов. При подключении к источнику питания электроток превращается в свет.

Почему мощность светодиодной ленты не соответствует заявленной?

Светодиодную ленту нельзя подключать к сети на 220 В и 15 А как светильники. Маленькие кристаллы просто сгорят, поэтому в схемы включаются различные блоки, снижающие и выпрямляющие напряжение, уменьшающие ток. Для RGB полосы требуется контроллер, управляющий цветами.

Светодиодные ленты и их нагрев

С момента массового появления первых светодиодных лент на чипах типа SMD 3528 и SMD 5050 прошло около 10 лет. За это время ученым удалось увеличить световую отдачу кристалла в несколько раз, сохранив при этом миниатюрные размеры светодиода. Так появились высокоэффективные светоизлучающие диоды SMD 3014, SMD 2835, SMD 5730 и их производные, которые сегодня успешно применяются в производстве светодиодных лент.

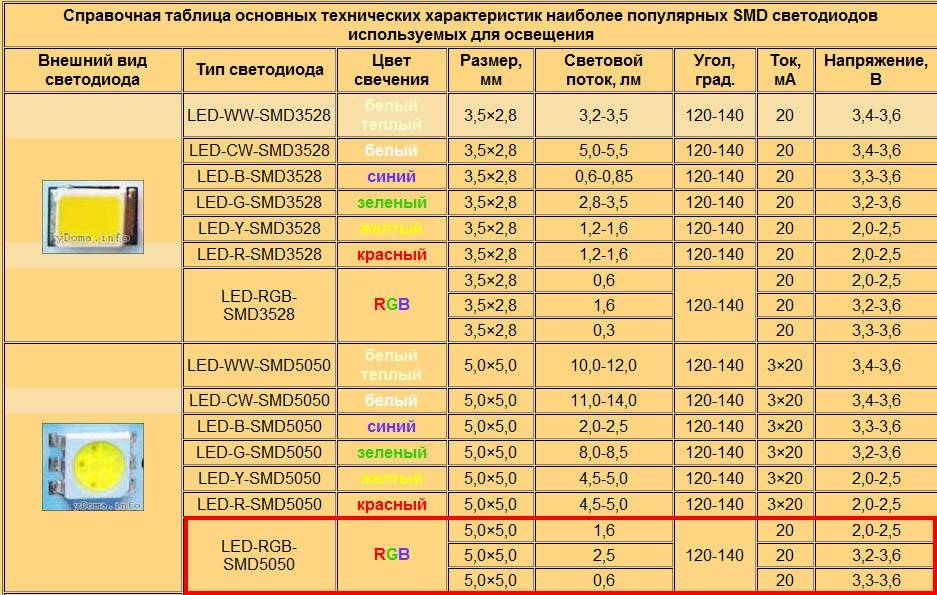

Ниже приведена мощность рассеивания наиболее известных типов SMD светодиодов белого свечения, используемых в светодиодных лентах:

  • SMD 3528 – до 100 мВт;
  • SMD 5050 – 300 мВт;
  • SMD 3020 – 100 мВт;
  • SMD 3014 – 150 мВт;
  • SMD 2835 – 500 мВт;
  • SMD 5630 – 500 мВт;
  • SMD 5730-1 – 1000 мВт.

Отсюда видно, что мощность некоторых светодиодов выросла в несколько раз по сравнению с первопроходцем SMD 3528, что наглядно доказывает необходимость монтажа на теплопроводящую поверхность.

Как продлить срок эксплуатации

Производители заявляют, что срок службы современных дорогих светодиодов не менее 30 000, а порой и 50 000. Однако светодиодные ленты, лампочки и прожекторы довольно часто выходят из строя. Причин не так уж и много:

  • Грызуны.
  • Механические повреждения, от ударов и нагрузок она может порваться.
  • Неправильный монтаж.
  • Работа в условиях повышенной влажности или (и) температуры.

Если первые две – довольно банальны и непрогнозируемые, то вероятность последующих вы можете уменьшить или исключить, следуя несложным правилам.

Вообще-то светодиоды, хоть и имеют высокий КПД, в световое излучение превращают порядка 1/3 от своей заявленной мощности, остальное идет на нагрев. В полупроводниках при повышенной температуре увеличивается подвижность носителей заряда и ток, соответственно, в отличие от проводников. А чрезмерный ток – усиливает нагрев. Это причина к лавинообразному процессу, который вызовет либо пробой, либо обрыв диода. Если вы монтируете ленту мощностью свыше 10 Вт,

При оборачивании «по-спирали» круглых поверхностей и заполнении лентой плоских светильников, старайтесь делать это не ряд к ряду, а оставлять между витками/рядами зазоры, хотя-бы в ее толщину, а лучше пары сантиметров. Это позволит улучшить отдачу тепла окружающей среды и снизит риск перегрева.

Если вам нужно более 5 метров ленты, не стоит подсоединять следующие пять метров к концу предыдущих. Проводники ленты рассчитаны на строго определенную силу тока, при ее превышении они могут сгореть – в итоге не будет работать вся конструкция. Для этого нужно прокинуть дополнительный кабель к месту, где начинается следующая лента.

Купите усилитель RGB ленты. Это позволит брать сигналы управления многоцветной ленты с конца предыдущей, а питание напрямую с БП. Все участки будут использовать один RGB-контроллер. Это позволит избежать перегруза первой части ленты, и добиться аналогичных световых эффектов для каждой последующей, без необходимости синхронизации – все части будут гореть одинаково. При этом будет использоваться один пульт, кстати он тоже может быть причиной неисправности, регулярно проверяйте его батарейки.

Почему мощность светодиодной ленты не соответствует заявленной?

На многих блоках питания есть регулировка напряжения в виде подстроечного резистора около клемм. Будет хорошо, если вы понизите его на пару десятых вольта (11,5 – 11,8), это снизит ток, продлит ресурс, а яркость практически не изменится

Итоги

Отремонтировать осветительные решения со светодиодной лентой – проще, чем многие привыкли думать. Это просто, при этом требует минимальный набор инструмента и знаний. В этой статье описаны варианты часто встречающихся неисправностей и их причины, надеемся, что это станет для вас полезным!

0%

Чтобы опасное напряжение быстро ушло в землю.

Это глупость, так делают безграмотные люди.

Чтобы снизить температуру тела.

Верно! Не верно!

Продолжить »

Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.).

Можно, но только одной рукой.

Категорически нельзя.

Верно! Не верно!

Продолжить »

Правая рука – правая нога.

Рука-рука.

Нога – нога.

Правая рука – левая нога.

Верно! Не верно!

Продолжить »

Да, смогу.

Знаю как, но только теоретически.

Нет, я не умею это делать.

Верно! Не верно!

Продолжить »

Может ли напряжение величиной 40 В убить человека?

Может, если ток переменный

Нет, оно считается условно безопасным

Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.).

Верно! Не верно!

Продолжить »

От чего зависит степень поражения организма?

От величины протекающего через тело тока

От величины напряжения

Верно! Не верно!

Продолжить »

Тест на знание правил электробезопасности

Ты абсолютно не знаешь мер безопасности. Все, что тебе можно доверить – вкрутить лампочку и то под наблюдением.

Ты слабо знаешь меры безопасности. Никогда не проводи ремонт электроприборов и розеток самостоятельно.

Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки.

  Перепройти тест!

Предыдущая
Светодиодная лентаЛента rgb 5050 и её особенности
Следующая
Светодиодная лентаКак можно сделать светодиодную ленту своими руками

Спасибо, помогло!Не помогло

Моменты, на которые нужно обратить внимание

Китайские продавцы предлагают ленту в бобинах по 5 м и в маркетинговых целях указывают полное количество светодиодов.

При выборе следует обращать внимание на такие параметры:

  • тип установленных светодиодов. Это будет определять уровень освещенности;
  • мощность потребления. От нее зависят параметры блока питания;
  • количество светодиодов;
  • цвет, монохромная или трехцветная лента нужна;
  • напряжения питания;
  • степень защиты;
  • способы монтажа.

Цветовой оттенок и количество цветов

Почему мощность светодиодной ленты не соответствует заявленной?

Внимание! Выбирая замену вышедшей из строя ленты, следует обратить внимание на производителя. Заводы выпускают продукцию, имеющую отличные друг от друга оттенки свечения

Цвет зависит от такого параметра, как длина волны, узнать его можно в технических характеристиках изделия.

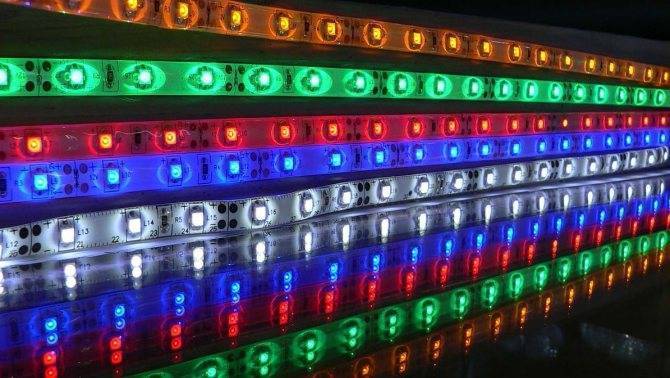

Светодиодные ленты выпускают следующих цветов:

  • холодный белый;
  • теплый белый;
  • красный;
  • зеленый;
  • синий;
  • желтый;

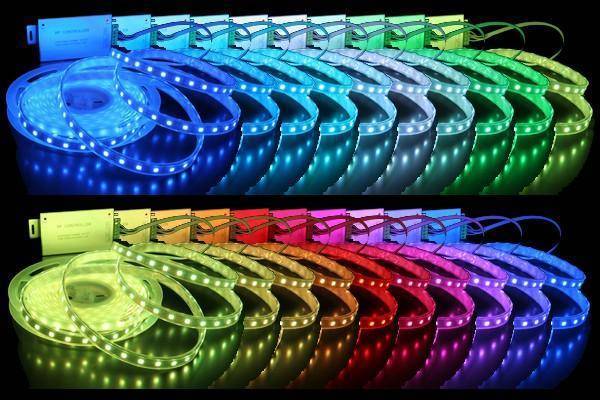

  • RGB, многоцветные.

Приобретает популярность розовый цвет. Производители и продавцы продвигают его продажу, обосновывая полезностью для растений. Обещают, трава, посаженная в аквариум, приобретет пышный вид.

Световой поток

Для светодиодов разного цвета, но одинаковой мощности, генерируемый световой поток будет отличаться. Общие параметры указаны в таблицах характеристик светодиодов. Полный световой поток зависит от мощности светодиодов.

Напряжение питания и мощность

Напряжение питания конкретной модели указывается производителем. Существуют изделия с номиналом:

  • +5 В, такое питание применяется в световых приборах, питающихся от разъемов USB компьютеров и их специальных видах, применяемых для отделки элементов одежды. В этом случае используется драйвер преобразующий напряжение батареек 1,5 В в постоянный ток 5 В.
  • +12 В, самый распространенный номинал для питания лент. Используются специальные блоки питания – драйвера.
  • + 24 В, чаще всего применяется в том случае, когда необходимо резервирование питания при пропадании напряжения. Сила тока будет для одинаковых по мощности отрезков в два раза меньше, аккумулятор будет работать дольше. Другой вариант применения лент с таким питанием используется в случаях больших расстояний от источника питания до ленты. Таким способом снижается падение напряжения, вызванное сопротивлением электропроводки.
  • + 36 В. Используется редко. Главная причина в том, что не все производители выпускают продукцию с таким напряжением питания, и найти замену вышедшему из строя блоку питания быстро не удастся. Выгода использования заключается в сниженном токе, который будет потреблять светильник и, соответственно, в применении проводов меньшего сечения.
Популярные статьи  В чем причина низкого напряжения в сети 160-180 Вольт ближе к вечеру и особенно ночью?

Энергия, потребляемая лентой должна рассчитываться как произведение количества ампер и напряжения питания. Для измерений используется мультиметр.

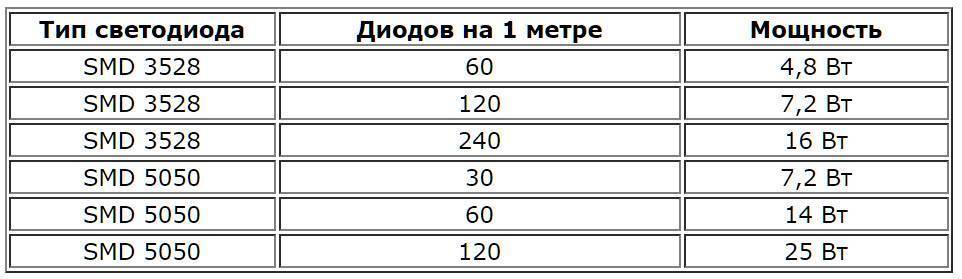

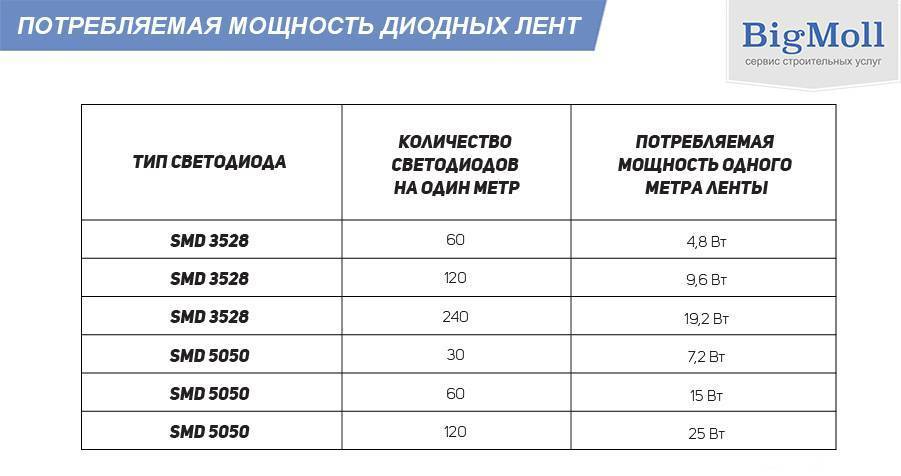

Расчет мощности светодиодной ленты можно осуществить, зная ее энергопотребление. Для этого параметр потребления 1 метра умножают на длину применяемого отрезка.

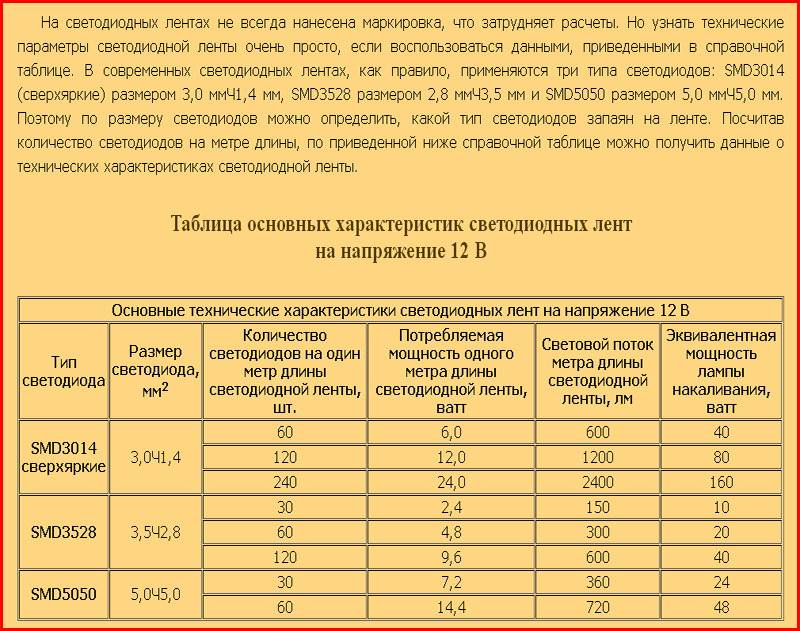

Узнать мощность можно по виду установленных светодиодов. Размеры для разных видов и их параметры приведены ранее.

Степень защиты

Степень защиты обычно указывается в соответствии с международными стандартами, она обязательно указывается производителем на упаковке.

Маркировкой IP 20 обозначаются открытые светодиодные ленты, они применимы для помещений, в которых не требуется влагозащита. Ее можно использовать для подсветки потолков, мебели.

IP 65 – частично влагозащищенное изделие. Подходит для ванных комнат, в рабочих зонах кухни.

IP 68 – лента полностью защищена от влаги. Возможно использование в воде, на глубине до 1 метра. Однако при использовании, например, для подсветки бассейна желательно установить УЗО (устройство защитного отключения) для предотвращения поражения электрическим током.

Определить степень защиты можно по маркировке на упаковке изделия.

Почему мощность светодиодной ленты не соответствует заявленной?

Качество сборки

Качество сборки напрямую зависит от производителя. Надежностью отличается продукция фирм OSRAM, Navigator, Feron, Gauss, Cree, Arlight.

Приобретать ленту лучше в местах, где можно посмотреть ее в работе, подержать в руках.

Возможные дефекты:

  • некачественная пайка;
  • неработающие или мигающие отрезки;
  • спайка изделия из нескольких отдельных кусков.

Как правильно рассчитать требуемый параметр

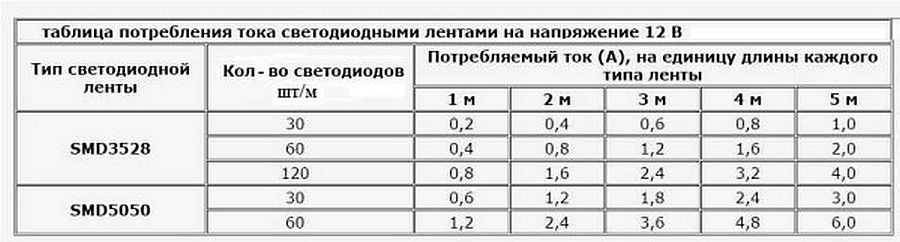

Чтобы определить, сколько ампер или какой ток будет потреблять led на 12 или 24 вольт, нужно просто выяснить тип приобретенной продукции и по таблице, приведенной выше, выяснить искомый параметр. Из таблицы мы получим уже готовые значения для изделий с длиной до пяти метров. При этом, если длина подсветки будет превышать 5 метров, к конечному значению таблицы нужно просто приплюсовать необходимую длину. Гораздо проблематичнее дела обстоят при вычислении нужного параметрам в ситуации, когда длина подсветки составляет, например, 2,4 м. В таком случае необходимо вычислить, сколько светодиодов приходиться на кусочек (в данном случае 0,4 м). Это можно выяснить, подсчитав количество диодов вручную. После этого, используя метод пропорций, можно легко вычислить, сколько тока будут потреблять конкретное количество источников света.

Расположение диодов

Как видим, каждая осветительная установка будет носить исключительно индивидуальный характер. Поэтому расчет нужно проводить для каждой отдельной подсветки. Это позволит избежать ситуации преждевременного выхода из рабочего состояния источников света вследствие нарушения условий эксплуатации. После этого можно спокойно подбирать блок питания. Поскольку вычисленное количество потребляемого тока это и будет тот параметр, по которому необходимо подбирать преобразователь. От блока питания можно запитать led с напряжением в 12, 18 и 24 вольт. Вычислив, какую мощность имеет 1 м изделия, можно легко вычислить данный параметр для всей длины подсветки. Для этого полученное значение просто умножает на общую длину осветительного прибора

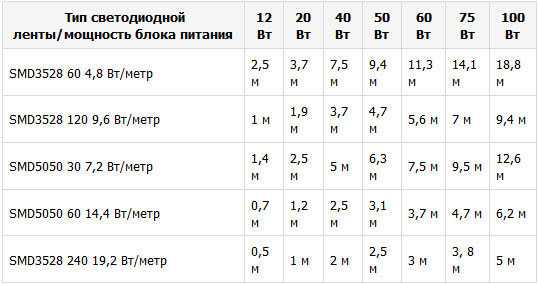

Обратите внимание! Осуществляя расчеты для подбора оптимального блока питания, обязательно необходимо закладывать в них 20-30 % от полученного конечного результата, формируя тем самым запас прочности покупаемого преобразователя. Такой объем запаса необходимо делать из-за того, что в сети напряжения иногда встречаются скачки

Они, в ситуации, когда блок питания был выбран без хотя бы минимального запаса в 20%, могут вывести его из строя. Это означает, что преобразователь может просто перегореть. В результате вы не сможете пользоваться свой подсветкой, пока его не замените. Но бывают ситуации, когда от перенапряжения из строя выходят и сами диоды.

Светодиодная подсветка в комнате

Чтобы вычислить энергопотребление подсветки, необходимо потребляемую мощность всей подсветки (с учетом 20-30 % запаса) нужно просто умножить на то количество времени, сколько она будет включена в день. К примеру, предполагается, что работать светодиодное изделие будет в течение четырех часов. Но здесь в расчетах необходимо учитывать цвет светодиодов.

Контроллер и пульт

Если подсветка спустя продолжительный период времени вообще не запускается или включается “через раз”, не спешите ругать китайских товарищей. Возможно это происходит из-за банальной причины – сели батарейки в пульте дистанционного управления.

Поэтому такую вещь нужно проверять в первую очередь. Чаще всего пульты идут для управления контроллерами RGB.

И если разноцветная лента вдруг начнет сама собой переключаться и менять цвета, проверяйте не пульт, а сам контроллер.

Исправный пульт, не должен производить никаких самостоятельных переключений. Чтобы удостовериться, что он здесь не причем, просто извлеките батарейки.

Еще один способ выявить неисправный контроллер на RGB подсветке, это исключить его из схемы и подавать на ленту по отдельности питание на каждый цвет.

Если по отдельности все цвета работают исправно, а вместе ничего не горит, или моргнет один раз и сразу тухнет, то причина в повреждении RGB контроллера. Меняйте именно его.

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

  1. Мультиметр.
  2. Индикаторная отвертка (220V).
  3. Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
  4. Паяльник, олово, флюс пассивный.

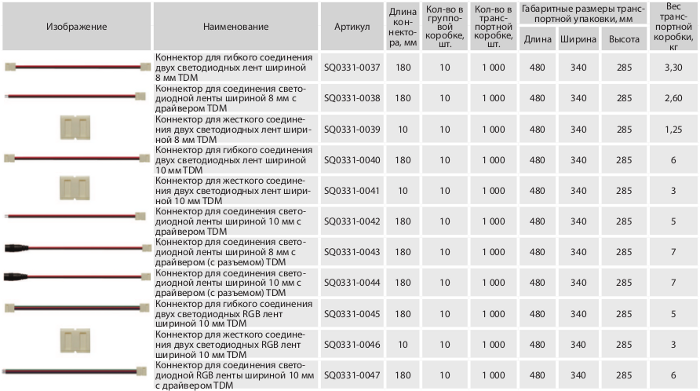

  5. Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

  1. Обрыв дорожки.
  2. Перегорел предохранитель.
  3. Пробило диодный мост.
  4. Явный выход из строя деталей.
Популярные статьи  Формирование различных типов заземления системы при подключении электроустановок зданий к одному источнику питания

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

  • Постоянным.
  • Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.

Основные параметры

Итак, основными параметрами LED лент являются:

Тип употребляемого устройства. Этот показатель считается самым важным, который употребляется при производстве приспособления. Существует несколько видов LED: SMD 5050, 3028, 5050 RGB и т.д. Свет распространяется под углом от 120 до 160 градусов. Согласно размерам можно определить количество кристаллов. Так, например, чип с размерами 30х28 обладает лишь одним кристаллом, а 50х50 – 3 кристалла. Из этого видно, что источник света будет светиться ярче там, где три кристалла (практически в 2,5 – 3 раза). Но при этом не стоит забывать, что при большем свечении будет больше употребляться электрической энергии, и соответственно теплоты. А если диодная лампочка будет перегреваться, то это существенно сократит ее срок эксплуатации.
Цвет свечения

Такая техническая характеристика считается важной из-за того, что на рынках на сегодняшний день продают полоски различных цветов и, покупая определенный цвет, необходимо знать некоторые нюансы. Что касается белого цвета, то следует знать, что такая светодиодная лента не существует

Для этого применяют синий кристалл, на который наносят люминофор. Со временем элемент выгорает и кристалл начинает светить с синеватым оттенком. К недостаткам таких приспособлений относят то, что они не способны работать длительное время. Яркость ослабевает практически на треть при постоянной круглогодичной работе. Существует два оттенка белого: холодный и теплый свет. Разноцветная светодиодная полоса с RGB тремя чипами (красный, зеленый и синий) обладает отдельной системой питания, благодаря чему каждый цвет управляется отдельно. Такая диодная лента подключается с помощью четырех проводов, а не двух.

Численность светодиодов на один метр. От того сколько диодов будет располагаться на полосе зависит и общая потребляемая мощность. Как правило, используется светодиодная лента с 60 светодиодами на метр. Техническая характеристика каждого устройства подчеркивает, какая мощность существует на полосе. Мощность может указываться на погонный метр или, когда учитывается вся длина применяемой полосы.

Размеры устройства (длина). Как правило, для дома применяется светодиодная лента, параметры которой составляют 5 метров.
Цветовой оттенок. Диапазон оттенков колеблется от 2700 (теплый цвет) до 6500 (холодный свет).

Класс защищенности. Благодаря такому классу можно узнать, куда LED разрешено устанавливать. Например, самым высшим классом считается IP 65-68. Его можно устанавливать в воде. Подробнее о степени защиты IP вы можете узнать из нашей статьи.

Параметры резки. Каждая диодная полоса обладает определенным шагом резки. Эта техническая характеристика подразумевает, что у каждой модели устройства есть своя ширина модуля МДС. За счет такой конструкции резать полосу можно только в специально обозначенном месте (на картинке ниже указывается место разреза).

Рабочее напряжение. Параметры напряжения светодиодная лента имеет следующие: 12, 24 или 220 Вольт. Чаще всего используется LED в 12 Вольт. 24 В применяется для более мощных аналогов.
Цвет основы. Благодаря тому, что полоса имеет несколько цветов, то ее можно подбирать под цвет основы, на которую она будет клеиться.

В нашей отдельной статье мы подробно рассказали о том, как выбрать LED ленту для дома. Рекомендуем ознакомиться с предоставленным материалом.

Ошибки подключения

1

Некоторые ошибочно думают, что эта коробочка несет в себе какие-то волшебные свойства, и раз она называется «усилитель», соответственно через нее можно запитывать подсветку большей длины, чем разрешено в обычных условиях через простой блок питания.

Это не так. Подключили 5 метров — отрезали ленту, поставили
данную штуку усиливающую сигнал, подключили еще 5 метров и т.д. Но не более 5
метров через одно устройство.

2

Допустим, у вас есть одноцветная белая светодиодная лента
длиной 5м и общей мощностью 72Вт. При этом вы купили RGB усилитель на
100Вт и решили подключить весь этот метраж к нему.

Так делать нельзя. На один канал устройства (R или G или B) отводится всего 100/3=33Вт, не более. Соответственно общую мощность указанную на корпусе, вам нужно делить на три.

Поэтому в данном случае, вы сможете дополнительно подключить
только 2 метра монохромной ленты, а не все пять.

3

Те, кто впервые вплотную сталкивается со светодиодными
лентами предполагают, что изначально выбрав блок питания в 100Вт и присоединив
к нему дополнительно еще один усилитель на 100Вт, они смогут в итоге подключить
RGB ленту
в 200Вт, ну или по крайней мере в 150Вт.

По факту, ничего светиться у вас не будет. Общий блок питания должен быть именно такой мощности, как итоговая мощность всей протяженности светодиодной ленты (+20%).

Если ее не хватает, ставьте дополнительный блочок.

https://youtube.com/watch?v=ow9HZMGO-s8

От чего правильно запитывать мощные светодиоды?

Светодиоды высокой мощности (High Power LED) всё чаще применяют в светодиодных светильниках и прожекторах. При этом используют как одиночные светодиоды, так и их сборки.

При подключении светодиода к энергоисточнику, кроме полярности, самый главный параметр, который надо учитывать — это максимально допустимый ток. Также для светодиода указывается падение напряжения при протекании через него тока такой величины.

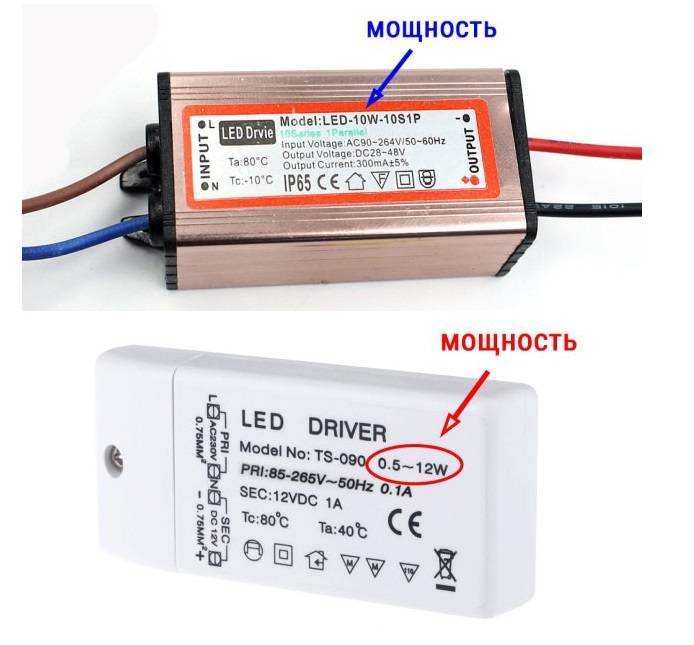

Поэтому для работы светодиодов высокой мощности (HPLED) применяют блоки питания с Iпост (драйверы).

Для того, чтобы правильно подобрать драйвер, учитывают следующие параметры:

  • выходной I, который заявлен на используемых HPLED;
  • суммарное падение U на последовательно соединённых светодиодах;
  • суммарная мощность HPLED.

Суммарное падение напряжений на светодиодах должно попадать в диапазон напряжений, указанных на драйвере. Мощность стабилизатора должна превышать на 20-25% суммарную мощность HPLED, а вот ампераж должен точно совпадать с указанным на светодиодах или быть немного меньше.

Неисправный светодиод

Вышеуказанные дефекты относятся в первую очередь к низковольтным лентам 12-24В. А есть еще ленты 220 вольт.

В них подключение светодиодов выполняется последовательно на более протяженных участках. Например, в 1 метре у вас будет 60 диодов.

Популярные статьи  Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

И стоит одному из них выйти из строя или заморгать, это сразу же отразится на всех остальных, по всей длине.

В подсветке 12В вы от этого более-менее избавлены. Они состоят из коротких модулей по 3-6 диодов. Мерцание или затухание одного из них, приведет к такому же эффекту только на этом коротком модуле.

Выявляется это легко и устраняется либо перепайкой неисправного диода, либо заменой одного модуля или кластера.

Иногда мигание ленты начинается только спустя час или два после ее запуска и подачи питания. Это тоже может быть связано с неисправностью одного диода.

Он со временем нагревается и разрывает контакт. Лента тухнет, остывает, светодиод вновь запускается, свечение возобновляется. И так далее по новому кругу.

Насколько сильно может греться светодиодная лента

Конструкция LED приборов принципиально отличается от устройства традиционных источников света. КПД современного светодиода значительно выше, чем у всех альтернативных вариантов и доходит до 60 %. Это означает, что как минимум 40 % потребляемой энергии уходит в образование тепла. Поэтому любой LED элемент нагревается, и его рабочая температура определяется мощностью, размерами и прочими факторами.

Почему мощность светодиодной ленты не соответствует заявленной?

Максимальным значением для большинства светодиодов является нагрев в 60°. Если лента греется до 70°, ситуация считается критической и требует немедленного вмешательства. Когда речь идет о маломощных элементах, нагрев несколько меньше, но предельное значение остается тем же. Для защиты используется система охлаждения, радиаторы или теплоотводящая подложка.

Нормальная температура работающей светодиодной ленты составляет 40-45°. На ощупь это ощущается как слегка теплая поверхность. Такой тепловой режим обеспечивается двумя факторами:

  • количество и условия свечения светодиодов рассчитаны, элементы работают в оптимальном режиме;
  • основа светодиодной ленты является эффективным радиатором и забирает в себя большую часть выделяемой тепловой энергии.

Если лента греется сильнее и кажется горячей, следует отключить ее и определить, почему это происходит. Необходимо решить вопрос как можно быстрее, поскольку даже кратковременный перегрев отрицательно воздействует на срок эксплуатации изделия.

Почему мощность светодиодной ленты не соответствует заявленной?

Некачественная пайка

Светодиодную ленту запрещено паять активными (кислотными) флюсами. В противном случае кислота остается на контактной площадке и постепенно будет разъедать место соединения.

Начинается непонятное моргание во включенном состоянии ленты, с последующей не работоспособностью всего участка после пайки. Поэтому для такого соединения используйте только рекомендуемые материалы и соблюдайте правила пайки.

Если же контакт уже разъело, придется вырезать один модуль ленты и впаивать на его место другой.

А еще возможен перегрев контакта не правильно выбранным паяльником (более 60Вт). В итоге медная площадка отслаивается от дорожки и появляется неустойчивое место соединения.

Прижмешь его пальцем – свет есть, отпускаешь – исчезает. Отсюда и проблемы с мерцанием, морганием.

Расчёт мощности всей длины LED-ленты

Логично предположить, что для расчёта мощности светодиодной ленты длиной больше или меньше 1 метра, нужно полученный результат умножить на общую длину:

L – длина одного или нескольких отрезков, подключаемых к блоку питания.

К примеру, нужен блок питания, чтобы запитать 2 куска светодиодной ленты типа SMD 5050-30 шт./м длиною 2,5 и 3 метра. Мощность потребления составит: Чтобы источник питания работал без перегрузок, необходимо полученный результат умножить на коэффициент запаса – 1,2 и округлить до ближайшего стандартного значения. В данном случае подойдёт блок питания мощностью 50 Вт.

Если необходимо посчитать, сколько электроэнергии потребляет светодиодная лента за определённый промежуток времени, то суммарную мощность придётся перевести в кВт*ч. Для этого воспользуемся формулой:

h – время, в течение которого светодиоды включены, ч.

К примеру, за 8 часов непрерывной работы светодиодная лента из предыдущего примера потребит:

В заключение хочется отметить, что мощность и светоотдача LED-лент серии «эконом», собранных на чипах SMD 5630 и SMD 5730, не соответствует заявленной. В них установлены светоизлучающие диоды с меньшим размером кристалла, а значит, и с меньшим током потребления. Поэтому, покупая дешёвую продукцию, рассчитать её мощность можно только экспериментальным путём после замера тока и напряжения.

Подключаем одноцветную светодиодную ленту

Следующим шагом является подключение питающих проводов. Для LED полосы это осуществляется двумя способами: припаивая их непосредственно к контактам на ее конце или подсоединяя к специальному коннектору.

Как выбрать мощность LED ленты?

Подробнее!

Провода от коннектора припаиваются к проводам блока питания или фиксируются в его клеммах (в зависимости от типа БП). Для того, чтобы припаять их, необходимо вооружиться паяльником. Для одноцветной ленты понадобится два провода: красного (+) и черного (-) цвета с сечением около 0,75 мм. Если она типа RGB (разноцветная), желательно использовать провода красного, синего, зеленого и, например, желтого цвета. Это упростит подключение к контроллеру.

Если нужно соединить несколько отрезков между собой, тогда концы отрезков спаивают проводами (сохраняя полярность) или воспользоваться специальными соединителями. В случае с влагозащищенными моделями соединитель защищает место соединения от попадания влаги.

Одноцветная ЛЕД модель подключается к блоку питания, соединяясь с его низковольтным выходом. Сложнее будет при длине 10 м и больше. Сделать это последовательно не получится, поскольку на каждом отрезке будет происходить падение тока, а вместе с этим и уменьшение яркости. Кроме этого, светодиоды, которые расположены ближе к БП, будут перегреваться, что приведет к выходу всей полосы из строя. На помощь придет параллельное подсоединение всех фрагментов. Можно воспользоваться либо одним мощным блоком, либо несколькими менее мощными.

Также подробную информацию о работе LED лент вы можете получить из видео:

Как определить мощность источника питания для LED-ленты

Почему мощность светодиодной ленты не соответствует заявленной?

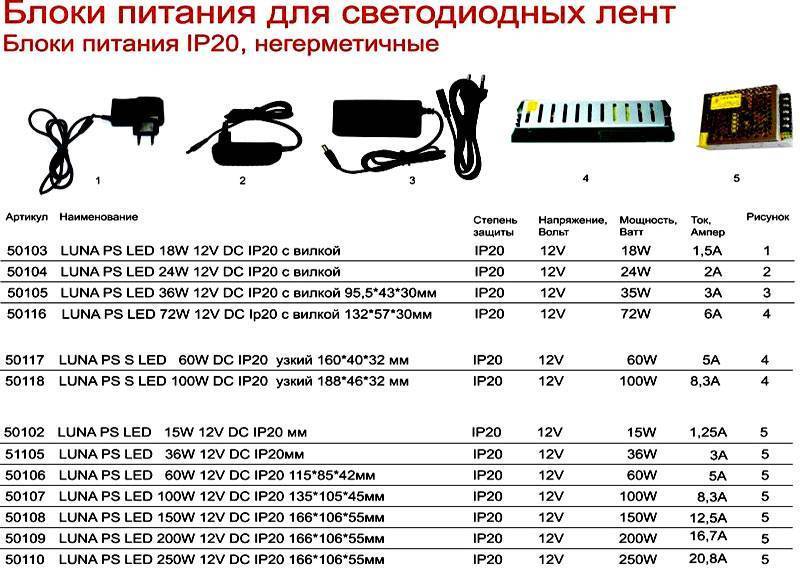

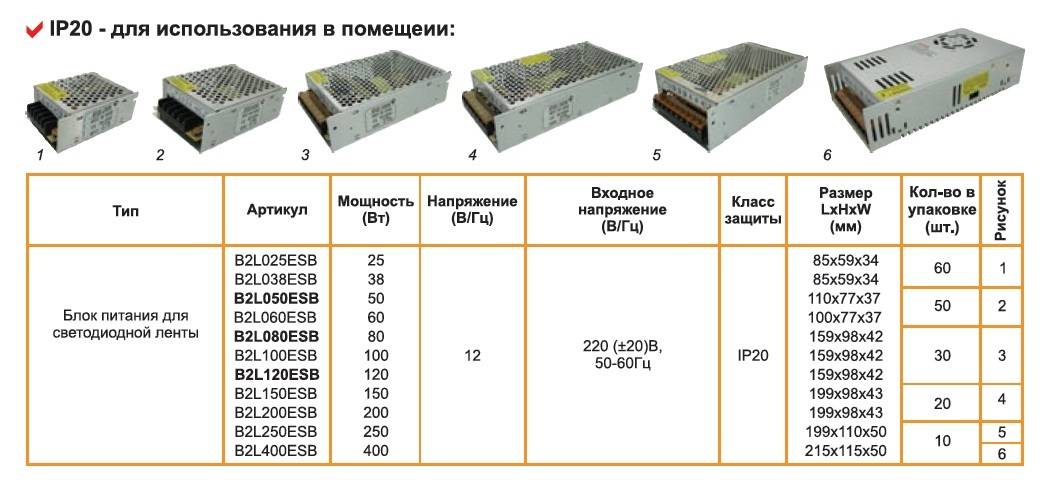

Используя данные, полученные из маркировки, можно узнать, какой должна быть мощность блока питания (БП) для ленты. Так называется устройство, которое помогает трансформировать сетевое напряжение (220 В) в рабочее (12 или 24 В). БП необходим для корректной работы низковольтных диодных светоизлучателей.

Итак, чтобы правильно подобрать источник питания, необязательно изучать каталог или консультироваться со специалистами. Всю необходимую для этого информацию можно прочесть на упаковке. Для расчета нужны два показателя: требуемая длина светоизлучателя и мощность его метрового отрезка. Первое число покупателю известно, а второе подскажет информация на упаковке осветительного прибора. Умножьте мощность метра на длину ленты. К полученному значению прибавьте еще 30% для запаса. Таким образом вы получите мощность источника питания, который подходит для данного отрезка LED-ленты.

Основные выводы

Большой объем led-продукции, предлагаемой рынком, не отличается высоким качеством. Производители не указывают параметры напряжения, тока, мощности, не предлагают схем подключения. Чипы производятся из кристаллов и люминофора низкого качества. При покупке таких изделий определить вольтамперные характеристики сложно, требуются расчеты на основе измерений.

Если лента качественная, она служит заявленный срок только при подключении через блок питания, подобранный на основе точных расчетов. Еще одно условие – соблюдение режима эксплуатации.

При покупке продукции CREE, Philips, OSRAM система будет работать заявленные 30-50 тыс. часов, если ответственно подойти к подбору дополнительных компонентов и монтажу. Расчеты мощности и энергопотребления проблем не создадут, так как эти производители указывают на своей продукции все необходимые параметры.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
