Можно ли использовать адаптер питания с другими, но схожими параметрами?

Адаптер питания и его назначение

Попробуем дать определение этому прибору. Адаптер, или блок питания, — это электронное устройство, предназначенное для формирования выходного напряжения заданной величины и мощности. Бытовые адаптеры преобразуют сети в постоянный, необходимый для аппаратуры различного типа. В странах СНГ принят стандарт электросетей: 220 В с частотой 50 Гц, однако в других странах эти параметры могут быть иными. Соответственно, и адаптер питания, выпущенный для такой страны, будет отличаться по рабочему входному напряжению. А для чего нужны такие блоки? Практически вся электронная аппаратура имеет рабочее напряжение в пределах 3-36 вольт (иногда могут быть и исключения). Ведь рабочий диапазон большинства полупроводниковых компонентов задан исключительно в низковольтном напряжении. Это обусловлено тем, что такие элементы отличаются небольшими выделяют при работе малое количество тепла и имеют незначительный расход энергии.

Адаптер питания нужен для обеспечения подобной техники рабочим напряжением. Гораздо экономичнее получается для аппаратуры изготовить блок питания, чем разрабатывать приспособление, питающееся непосредственно от сети 220 В. Для таких устройств понадобятся мощные, с большими габаритными размерами радиаторы. В результате существенно вырастут размеры и цена таких изделий.

А как быть если старого адаптера нет?

Тогда обращаем внимание на корпус самого устройства для которого хотим приобрести адаптер питания. Рядом с гнездом для подключения адаптера уважающий себя и покупателей производитель также обозначит необходимые параметры в виде уже знакомой вам символики, указывающей нужные напряжение , ток, и полярность

Иногда эти параметры указываются в инструкции или написаны на специальной бирке наклеенной на корпус устройства.

Если ничего из этого нет, то действуем следующим образом:

  • Узнаём нужное напряжение — для этого нужно посчитать сколько батареек вставляется в устройство и рассчитать их суммарное напряжение. Напряжение одной батарейки обычно 1,5 вольта за исключением некоторых видов. Уточняйте на используемых батарейках.
  • Узнаём нужный ток —его конечно можно измерить, но особой необходимости в этом нету. В устройствах питаемых от батареек будет достаточно адаптера способного выдать ток 1000 mA (1 А) и даже меньше.

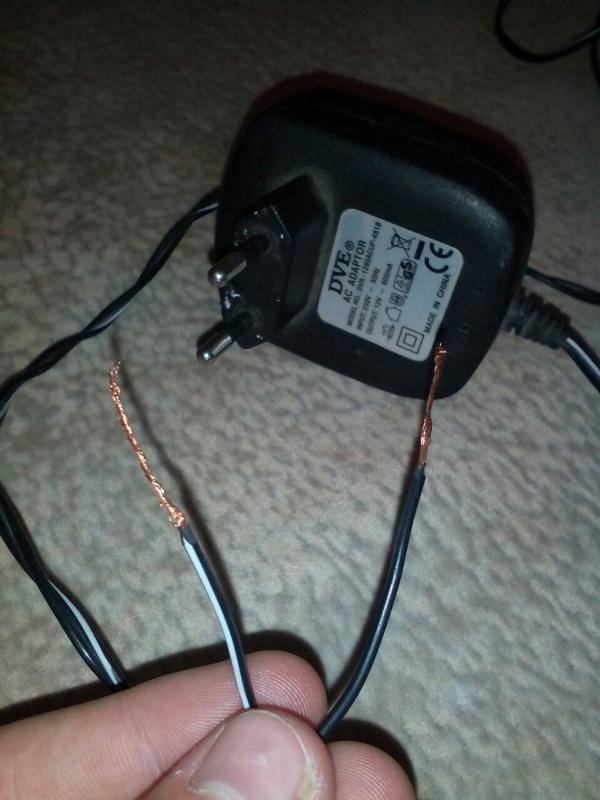

  • Полярность — желательно убедится методом прозвонки, но как уже писалось, чаще примерно в 90% используется такая распайка – “плюс” внутри “минус” снаружи.
  • Разъём подбирается “примеркой”.

Как правильно подобрать блок питания для ноутбука

Случилось горе – перестал работать блок питания от вашего любимого ноутбука. Не стоит отчаиваться! Вы всегда можете купить в нашем магазине подходящий вам аналог, а в этой статье мы попытаемся помочь вам правильно сделать выбор.

Для начала, попробуйте воспользоваться поиском по модели ноутбука. Для вашего удобства мы постарались указать самые распространенные ноутбуки в описании товаров.

Можно ли использовать адаптер питания с другими, но схожими параметрами?

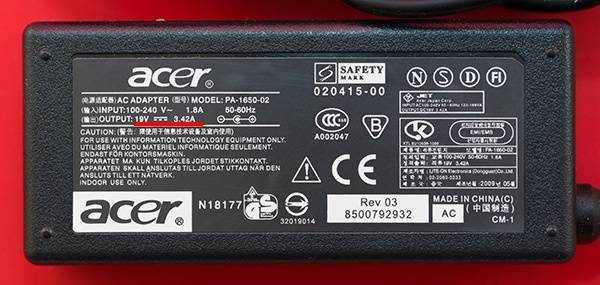

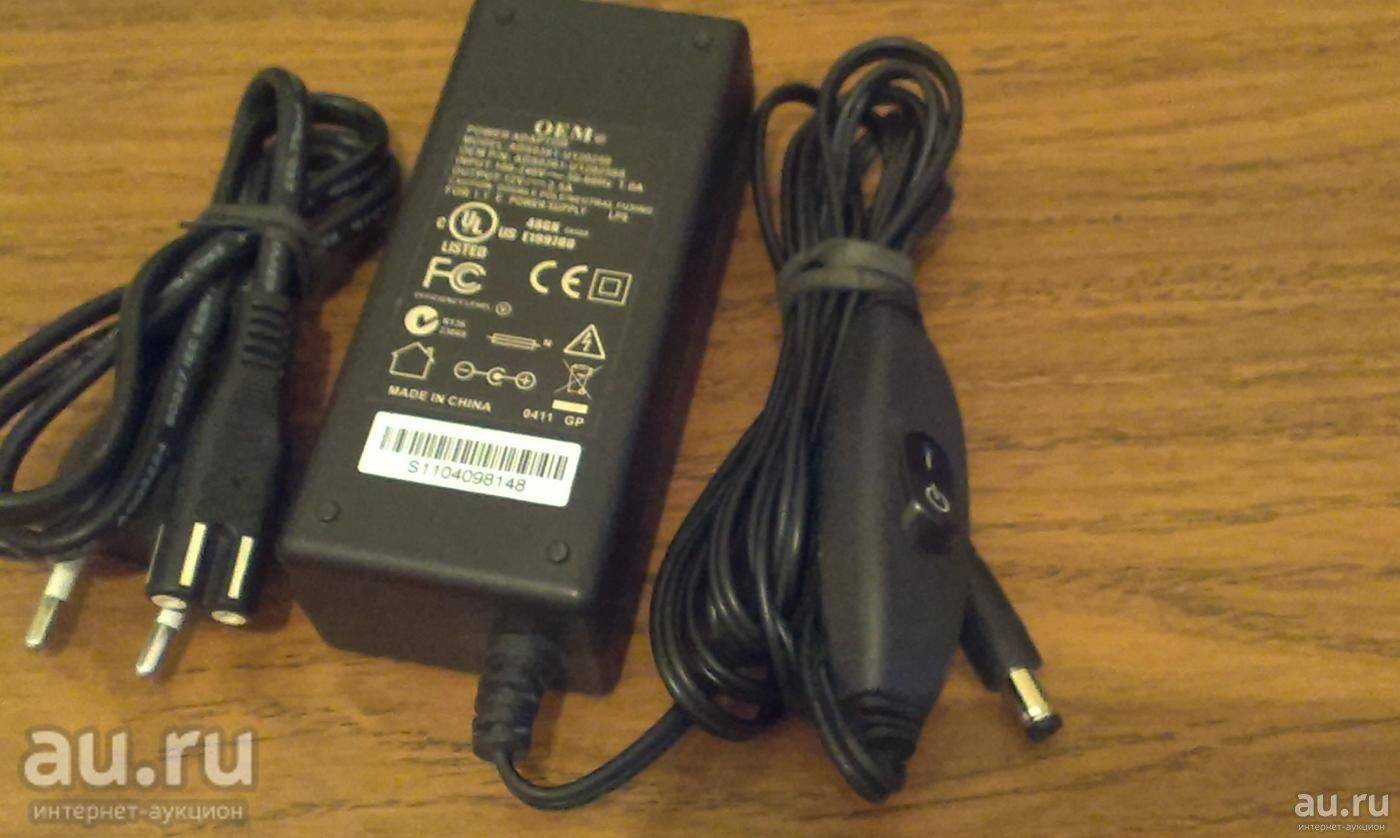

Если поиск не помог, попробуем выбрать сами. Для начала взглянем на ваш блок питания.

Можно ли использовать адаптер питания с другими, но схожими параметрами?

Нас интересуют всего две цифры, а именно те, которые указаны в строке “OUTPUT:”. Это не что иное, как характеристики тока, который выходит из зарядки после преобразования. В данном случае мы видим строку 19V 4.74A. Это означает, что блок выдает ток напряжением 19 Вольт и сила тока может достигать 4.74 Ампера.

Мощность блока питания можно легко посчитать умножив эти две цифры (вспоминаем закон Ома ), в нашем случае 19*4.74 = 90 W (Ватт). Блок питания можно покупать большей мощности, чем в вашем оригинальном, главное чтоб не меньше. То есть, если у вас сила тока 3.42 А, то можно взять зарядку с силой тока 4.74 А или 6.

3 А – будет только лучше.

Еще одна важная особенность блока – разъем. Разъемы питания на всех ноутбуках разные. Есть более распространенные, есть менее распространенные, но тем не менее если вы ошибетесь с разъемом, ноутбук не заработает. Как же узнать?

Первый вариант — взять и померить размеры отверстия (внешний и внутренний диаметр) линейкой/рулеткой/штангенциркулем.

Второй вариант — подобрать по модели. Хорошо, что один производитель, как правило использует один и тот же тип разъема.

Например: Asus, Toshiba, Lenovo, MSI — 5,5×2,5 мм (самый популярный); Acer, eMachines, Packard Bell — 5,5×1,7 мм; Sony — 6×4,4 мм с иглой в середине; Lenovo — 7,9х5,5 мм с иглой в середине; Samsung — 5,0х3,0 мм с иглой в середине; Dell — 7,4х5,0 мм с иглой в середине. Это не правило, скорее закономерность. В каждом конкретном случае смотрите ваш разъем и хотя бы сравнивайте с фотографией у нас на сайте. На ультрабуках, например, используются более тонкие разъемы.

А что делать, если зарядку для ноутбука съела собака/сгорел в пожаре/смыло волной? Не паниковать, а посмотреть на ноутбук снизу (на днище). Там должна присутствовать наклейка, содержащая информацию а характеристиках входного тока (сколько вольт и сколько ампер).

Можно ли использовать адаптер питания с другими, но схожими параметрами?

Разъем опять же можно подобрать зная производителя. Резюмирую вышесказанное отметим:

  • разъем должен быть точно такой же, как и на вашем оригинальном блоке
  • напряжение должно совпадать (можно например использовать зарядку 19V вместо 18,5V; 0.5 Вольт – в пределах допустимой погрешности)
  • сила тока должна быть не меньше той, которая указана на вашем оригинальном блоке (вместо 2.37А можно использовать 3.42А, но не наоборот)

Если наши рекомендации не помогли, вы всегда можете обратиться к нашим менеджерам по телефону или через электронную почту [email protected] и мы постараемся вам помочь.

Поделиться с друзьями в:

Вернуться к списку статей

Почему нужен стабилизированный блок питания

Итак почему же газовая колонка не желала работать от внешнего блока питания, хотя и напряжение и ток были достаточными?

Всё дело в том, что тот мужчина использовал не стабилизированный блок питания, а блок управления газовой колонки не смог с эти мирится и отказывался работать.

Есть некоторые виды приборов которые требуют хорошего, стабилизированного напряжения. К таким приборам относятся кстати и тонометры и часто в аптеках где их продают, продают и отдельно адаптеры к ним, полностью соответствующие требованиям

Но всё равно обращайте внимание на напряжение, в разных моделях тонометров оно может отличатся

Почему некоторые приборы требуют стабилизированного напряжения?

Чтобы не вдаваться в электротехнические подробности, объясню просто, стабилизированные источники питания на выходе имеют более качественное напряжение.

Да, да напряжение тоже может быть качественным и не очень качественным.

На фото выше вы видите универсальный адаптер питания, его универсальность в том, что он имеет в своём арсенале комплект штекеров различных размеров, возможность менять полярность и изменяемый диапазон напряжений от 1,5 до 12 вольт

Его выходной ток небольшой 300mA, но обратите внимание, на коробке написано, что это стабилизированный блок питания. То есть тот, который выдаёт более качественное напряжение

Это не значит, что не стабилизированные блоки питания ни на что не пригодны, нет это не так, просто есть устройства более требовательные к качеству напряжения питания. Как правило это высокотехнологичные устройства имеющие в своём составе микроконтроллер.

А что касается газовой колонки, так она вообще рассчитана на питание от батареек, источника чистейшего постоянного тока. А потому в своих электрических цепях не имеет никакого стабилизатора и это значит, что при переходе на питание от сети нуждается в качественном стабилизированном напряжении.

Варианты обеспечения автономного электроснабжения роутера

Совместно с роутером могут применяться несколько резервирующих электропитание устройств. Разберем каждое из них.

Популярные статьи  Электрооборудование класса I: что это такое, определение, особенности

Блоки питания со встроенной батареей

Такие устройства имеют встроенный литий-ионный аккумулятор и идентичны аккумуляторным адаптерам, часто используемым с ноутбуками. Они не требуют дополнительного оборудования и подключаются к роутеру вместо штатного блока питания. При наличии напряжения в сети блок со встроенной батареей работает аналогично штатному, а при отключении электричества обеспечивает питание за счет накопленной в аккумуляторе энергии.

Недостатками такого изделия являются малая ёмкость батареи, возможность подключения только одной нагрузки и отсутствие стабилизации сетевого напряжения.

Самодельные устройства

Некоторые пользователи пытаются создать самодельные устройства для обеспечения роутера бесперебойным питанием. Обычно они представляют собой связку импульсного блока питания и аккумулятора. Схемы и подробные описания подобных конструкций легко найти на различных интернет-ресурсах.

Главными недостатками самоделок являются не всегда качественная проработка схемотехники и зачастую не профессиональный подход к проектированию. Человек может не учесть индивидуальные требования к параметрам питания у определенной модели роутера, приобрести комплектующие низкого качества или ошибиться в монтаже. В итоге сделанное своими руками устройство не только не справится с возлагаемой на него задачей, но и негативно скажется на безопасности всей домашней электросети.

Обратите внимание!

Использование самодельных электроприборов может вызвать пожар или поражение электрическим током. Берегите свою жизнь и жизнь окружающих – пользуйтесь только сертифицированной продукцией от проверенных производителей!

ИБП постоянного тока

Данные устройства, как правило, используются совместно с охранными и пожарными сигнализациями, домофонами, электрическими кодовыми замками и прочими приборами, требующими электропитания постоянным током. Подойдут они и для роутеров, которые работают именно от постоянного тока (при подключении роутера в обычную розетку «220 В» преобразование переменного сетевого тока в постоянный осуществляется штатным блоком питания). Однако ИБП постоянного тока не имеет выходного разъема, который можно напрямую соединить с входом роутера. Придется использовать переходник (возможно несколько последовательно соединённых переходников), что усложнит подключение и отрицательно скажется на его безопасности.

ИБП переменного тока

Лучший вариант обеспечения бесперебойной работы роутера – это современный ИБП переменного тока. Такой «бесперебойник» способен не только гарантировать автономность электропитания, но и решить вопрос с его качеством. Широкий модельный ряд подобных ИБП позволяет без труда подобрать модель с необходимой в конкретной ситуации продолжительностью автономной работы и функционалом, позволяющим осуществлять высокоточную коррекцию входного напряжения, что особенно актуально для сетей с низким качеством электроэнергии.

Можно ли использовать блок питания, если напряжение (вольтаж, значение V) больше?

Нет, нельзя, потому что слишком высокое напряжение повредит элементную базу ноутбука, способно повредить контроллер, который отвечает за включение/выключение устройства и его электропитание. Наш совет — не рискуйте, и не попадете на дорогостоящий ремонт.

Полярность

Как узнать полярность — распиновку разъёма блока питания и устройства?

Чтобы это понять, обращаем внимание на символ обозначения полярности. В нашем примере он указывает, что на разъёме питания «Плюс» внутри, а «Минус» снаружи разъёма

Это наиболее популярный вариант распиновки разъёмов, но случается, что производители делают и по другому.

Думаю из ниже приведённой графической схемы понятно как определить полярность, такие символы рисуют как на блоках питания, так и на устройствах, рядом с гнездом для подключения штекера питания.

Точка изображает внутренний контакт разъёма, а полумесяц внешний.

Блок питания для ноутбука с большей или меньшей силой тока

Во время покупки покупатели часто задаются вопросом, можно ли использовать зарядное устройство для ноутбука с большим напряжением (силой тока) чем мое родное. Действительно блоки питания для ноутбука делятся по мощности.

Самые распространённые это 40W, 45W, 60W, 65W, 90W и 120W. Производители разрешают добавлять силу тока на 1.5 Ампера больше чем на вашем родном адаптере. На некоторых ноутбуках это даже написано на нижней крышке.

Пример если у вас зарядное устройство для ноутбука Asus с выходным напряжением (output) 19v 3.42a 65W. Вы можете смело добавить 1.5А и купить блок питания 19v 4.74a 90W. Это не как не повлияет на работу вашего ноутбука. Во время зарядки ноутбук возьмёт то питание которое ему нужно.

Также хотим подметить, что во время зарядки блок питания будет меньше греться, ведь работать он будет не в полную мощность. Но не стоит пренебрегать этим правилом и увеличивать ампераж больше чем 1.5А. Ведь сильно большой ампераж может вывести из строя ваш контроллер питания.

А ремонт может обойтись не дешево, особенно если у вас ноутбук премиум класса.

ниже. Подключать не стоит. Самая распространённая проблема это самопроизвольное отключение ноутбука из-за не хватки питания. Особенно это касается ноутбуков с мощным процессором и видеокартой. Также сам адаптер во время зарядки будет сильно греться, и через некоторое время он просто выйдет из строя.

Наш совет! Если вам нужно купить зарядное устройство для ноутбука Acer или ноутбука другого бренда. Всегда смотрите на параметры выходного напряжения OUTPUT. Если продавец вам пытается навязать зарядку меньшей мощности при этом говорит, что все будет хорошо и без последствий! Ищите другой магазин не видитесь на такую покупку.

Совет

Часто не добросовестные продавцы навязывают неопытному потребителю, товар который не подходит по параметрам. Или нужного товара у них нет на складе, боясь потерять клиента лукавят и продают то, что есть

Перед покупкой обязательно обращайте внимание на параметры выходного напряжения

Если старого адаптера у вас не осталось, то смотреть нужно параметры INPUT написано на нижней части ноутбука.

Как выбрать блок питания (зарядное устройство, адаптер)

Как правильно подобрать блок питания для ноутбука, планшета, камеры, принтера, сканера, роутера, маршрутизатора, монитора, DVD плеера, игровой консоли, и … любого другого устройства.

Три простых шага, которые приведут Вас к правильному выбору:

1. Определите напряжение (V, вольт), которое необходимо для Вашего устройства

Эту информацию можно посмотреть на самом устройстве (на этикетке с нижней стороны) — это входное напряжение, например INPUT: 20V Также, такая информация должна быть изображена на старом блоке питания — это выходное напряжение, например OUTPUT: 20V

Можно ли использовать адаптер питания с другими, но схожими параметрами?

Что делать если на Вашем устройстве указано напряжение (V, вольт), которое не соответствует напряжению блоков питания, находящихся в продаже? В этом случае можно подобрать блок питания с близким к требуемому значению напряжения, с учетом допустимой погрешности в ±0,5V.

2. Определите силу тока (A, ампер), которая необходима для Вашего устройства

Эту информацию также можно посмотреть либо на самом устройстве, либо на старом блоке питания, соответственно INPUT: 2A или OUTPUT: 2A

Примечание: Следует отметить, что новый блок питания можно купить и с большим количеством ампер, чем необходимо устройству. В нашем примере это может быть 2 и более ампер (2,5A или 3A и т.д.). При этом устройство возмет столько энергии, сколько необходимо для работы, а блок питания, имея дополнительный запас по мощности, будет меньше греться и дольше прослужит.

3. Определите коннектор (разъем), который подходит к Вашему устройству

Существуют различные типы коннекторов, при этом их легко можно идентифицировать по названию или размеру. Возмите линейку и измерьте размеры штекера, либо гнездо на самом устройстве (куда вставляется коннектор).

В подавляющем большинстве, достаточно определить внешний и внутренний диаметр коннектора. Например, изображенный на рисунке коннектор имеет 5,5 мм. во внешнем диаметре и 2,5 мм.

во внутреннем диаметре, что соответствует типу коннектора: 5.5 x 2.5 мм.

Можно ли использовать адаптер питания с другими, но схожими параметрами?

Что делать если Ваше устройство имеет гнездо, к которому не подходят разъемы от блоков питания, находящихся в продаже?

В этом случае можно приобрести блок питания, подходящий по напряжению (V) и силе тока (A), а кабель с разъемом установить от старого блока питания. Эту операцию можно произвести самостоятельно или в любом ремонтном центре.

Примечание: Как правило, для большинства устройств требуется постоянное напряжение с полярностью питания коннектора: плюс («+») на внутреннем контакте и минус («-«) на наружном контакте.

Руководствуясь этими правилами, давайте для примера подберем блок питания для устройства, имеющего напряжение и силу тока: 20V-2A, с коннектором 5.5 x 2.5 мм. Вариант 1: Блок питания PA3743U-1ACA (20V-2A), ссылка на страницу товара: http://power.zeff.ru/charger-zeff-df-tnb100mt.html Вариант 2: Блок питания 76G01B651-5A (20V-3,25A), ссылка на страницу товара: http://power.zeff.ru/charger-zeff-df-pa1650mt.html Вариант 3: Блок питания PA-12 (19,5V-3,34A) при замене кабеля с коннектором от старого блока питания, ссылка: http://power.zeff.ru/charger-zeff-df-dpa120mt.html

Популярные статьи  Онлайн калькулятор расчета тока в цепи

Вот и все! Теперь Вы с легкостью можете подобрать блок питания к любому Вашему устройству!

Помните, что список совместимых моделей может быть не полным, потому что производители устройств постоянно выпускают новые модели, к которым подходят существующие адаптеры питания.

Наши опытные продавцы помогут Вам сделать выбор.

Как повысить силу тока в блоке питания?

В интернете часто можно встретить вопрос, как повысить I в блоке питания, не изменяя напряжение. Рассмотрим основные варианты.

Ситуация №1.

Блок питания на 12 Вольт работает с током 0,5 Ампер. Как поднять I до предельной величины? Для этого параллельно БП ставится транзистор. Кроме того, на входе устанавливается резистор и стабилизатор.

Узнайте больше — как проверить транзистор мультиметром на исправность.

При падении напряжения на сопротивлении до нужной величины открывается транзистор, и остальной ток протекает не через стабилизатор, а через транзистор.

Последний, к слову, необходимо выбирать по номинальному току и ставить радиатор.

Кроме того, возможны следующие варианты:

  • Увеличить мощность всех элементов устройства. Поставить стабилизатор, диодный мост и трансформатор большей мощности.
  • При наличии защиты по току снизить номинал резистора в цепочке управления.

Ситуация №2.

Имеется блок питания на U = 220-240 Вольт (на входе), а на выходе постоянное U = 12 Вольт и I = 5 Ампер. Задача — увеличить ток до 10 Ампер. При этом БП должен остаться приблизительно в тех же габаритах и не перегреваться.

Здесь для повышения мощности на выходе необходимо задействовать другой трансформатор, который пересчитан под 12 Вольт и 10 Ампер. В противном случае изделие придется перематывать самостоятельно.

При отсутствии необходимого опыта на риск лучше не идти, ведь высока вероятность короткого замыкания или перегорания дорогостоящих элементов цепи.

Трансформатор придется поменять на изделие большего размера, а также пересчитывать цепочку демпфера, находящегося на СТОКЕ ключа.

Следующий момент — замена электролитического конденсатора, ведь при выборе емкости нужно ориентироваться на мощность устройства. Так, на 1 Вт мощности приходится 1-2 мкФ.

Также рекомендуется поменять диоды с выпрямителями. Кроме того, может потребоваться установка нового диода выпрямителя на низкой стороне и увеличение емкости конденсаторов.

После такой переделки устройство будет греться сильнее, поэтому без установки вентилятора не обойтись.

Разновидности

Чаще всего используют два вида блоков питания: импульсные и трансформаторные. Первый вид имеет небольшой размер, высокий КПД. Также они достаточно дешёвые, но чаще всего выходят из строя. Также они в сеть пускают помехи. Ещё одним минусом можно назвать писклявость. Если вы когда-нибудь сталкивались с подобными блоками, то в полной тишине могли слышать еле слышимый писк.

Трансформаторные имеют более высокую надёжность в плане нагрузок, также меньше вероятности, что они выйдут из строя. Нет никакого писка, но при этом имеют внушительные габариты из-за чего их частенько роняют. Могут даже выворачивать плохие розетки.

Как повысить силу тока в цепи?

Бывают ситуации, когда требуется повысить I, который протекает в цепи, но при этом важно понимать, что нужно принять меры по защите электроприборов, сделать это можно с помощью специальных устройств. Рассмотрим, как повысить силу тока с помощью простых приборов

Рассмотрим, как повысить силу тока с помощью простых приборов.

Для выполнения работы потребуется амперметр.

Вариант 1.

По закону Ома ток равен напряжению (U), деленному на сопротивление (R). Простейший путь повышения силы I, который напрашивается сам собой — увеличение напряжения, которое подается на вход цепи, или же снижение сопротивления. При этом I будет увеличиваться прямо пропорционально U.

К примеру, при подключении цепи в 20 Ом к источнику питания c U = 3 Вольта, величина тока будет равна 0,15 А.

Если добавить к цепи еще один источник питания на 3В, общую величину U удается повысить до 6 Вольт. Соответственно, ток также вырастет в два раза и достигнет предела в 0,3 Ампера.

Подключение источников питания должно осуществляться последовательно, то есть плюс одного элемента подключается к минусу первого.

Для получения требуемого напряжения достаточно соединить в одну группу несколько источников питания.

В быту источники постоянного U, объединенные в одну группу, называются батарейками.

Несмотря на очевидность формулы, практические результаты могут отличаться от теоретических расчетов, что связано с дополнительными факторами — нагревом проводника, его сечением, применяемым материалом и так далее.

В итоге R меняется в сторону увеличения, что приводит и к снижению силы I.

Повышение нагрузки в электрической цепи может стать причиной перегрева проводников, перегорания или даже пожара.

Вот почему важно быть внимательным при эксплуатации приборов и учитывать их мощность при выборе сечения. Величину I можно повысить и другим путем, уменьшив сопротивление

К примеру, если напряжение на входе равно 3 Вольта, а R 30 Ом, то по цепи проходит ток, равный 0,1 Ампер

Величину I можно повысить и другим путем, уменьшив сопротивление. К примеру, если напряжение на входе равно 3 Вольта, а R 30 Ом, то по цепи проходит ток, равный 0,1 Ампер.

Если уменьшить сопротивление до 15 Ом, сила тока, наоборот, возрастет в два раза и достигнет 0,2 Ампер. Нагрузка снижается почти к нулю при КЗ возле источника питания, в этом случае I возрастают до максимально возможной величины (с учетом мощности изделия).

Дополнительное снизить сопротивление можно путем охлаждения провода. Такой эффект сверхпроводимости давно известен и активно применяется на практике.

Чтобы повысить силу тока в цепи часто применяются электронные приборы, например, трансформаторы тока (как в сварочниках). Сила переменного I в этом случае возрастает при снижении частоты.

Если в цепи переменного тока имеется активное сопротивление, I увеличивается при росте емкости конденсатора и снижении индуктивности катушки.

В ситуации, когда нагрузка имеет чисто емкостной характер, сила тока возрастает при повышении частоты. Если же в цепь входят катушки индуктивности, сила I будет увеличиваться одновременно со снижением частоты.

Также читают — как действует электрический ток на организм человека.

Вариант 2.

Чтобы повысить силу тока, можно ориентироваться на еще одну формулу, которая выглядит следующим образом:

I = U*S/(ρ*l). Здесь нам неизвестно только три параметра:

  • S — сечение провода;
  • l — его длина;
  • ρ — удельное электрическое сопротивление проводника.

Чтобы повысить ток, соберите цепочку, в которой будет источник тока, потребитель и провода.

Роль источника тока будет выполнять выпрямитель, позволяющий регулировать ЭДС.

Подключайте цепочку к источнику, а тестер к потребителю (предварительно настройте прибор на измерение силы тока). Повышайте ЭДС и контролируйте показатели на приборе.

Как отмечалось выше, при росте U удается повысить и ток. Аналогичный эксперимент можно сделать и для сопротивления.

Для этого выясните, из какого материала сделаны провода и установите изделия, имеющие меньшее удельное сопротивление. Если найти другие проводники не удается, укоротите те, что уже установлены.

Еще один путь — увеличение поперечного сечения, для чего параллельно установленным проводам стоит смонтировать аналогичные проводники. В этом случае возрастает площадь сечения провода и увеличивается ток.

Если же укоротить проводники, интересующий нас параметр (I) возрастет. При желании варианты увеличения силы тока разрешается комбинировать. Например, если на 50% укоротить проводники в цепи, а U поднять на 300%, то сила I возрастет в 9 раз.

Блок питания от iPad

Можно ли использовать адаптер питания с другими, но схожими параметрами?Можно ли использовать адаптер питания с другими, но схожими параметрами?Можно ли использовать адаптер питания с другими, но схожими параметрами?Можно ли использовать адаптер питания с другими, но схожими параметрами?

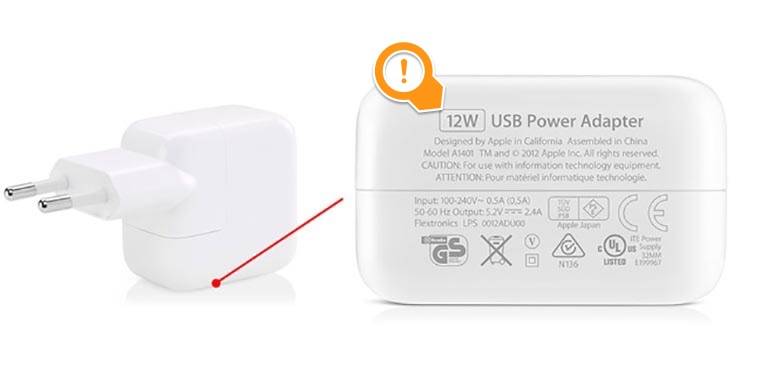

Планшеты Apple поставляются с различными блоками питания. В коробках с iPad 1\2\3\Air\Air 2\Pro 9.7″, iPad mini 2\3\4 можно найти блок питания на 10W, а с iPad 4 и большим iPad Pro кладут 12W зарядку.

Большинство параметров совпадает с параметрами адаптера от iPhone. Из входных спецификаций отличается сила тока 0.45A и 0.5A, соответственно. Из выходных – напряжение на выходе немного увеличится до 5.1-5.2 V.

Главным отличием является увеличившаяся сила тока на выходе. Вместо 1А у блоков питания от iPad он равен 2.1А и 2.4А.

Популярные статьи  Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

Это позволяет заряжать более емкие батареи в планшетах, а при подключении к iPhone даст меньшее время зарядки.

Как повысить силу тока в трансформаторе?

Еще один вопрос, который тревожит любителей электроники — как повысить силу тока применительно к трансформатору.

Здесь можно выделить следующие варианты:

  • Установить второй трансформатор;
  • Увеличить диаметр проводника. Главное, чтобы позволило сечение «железа».
  • Поднять U;
  • Увеличить сечение сердечника;
  • Если трансформатор работает через выпрямительное устройство, стоит применить изделие с умножителем напряжения. В этом случае U увеличивается, а вместе с ним растет и ток нагрузки;
  • Купить новый трансформатор с подходящим током;
  • Заменить сердечник ферромагнитным вариантом изделия (если это возможно).

В трансформаторе работает пара обмоток (первичная и вторичная). Многие параметры на выходе зависят от сечения проволоки и числа витков. Например, на высокой стороне X витков, а на другой — 2X.

Можно ли использовать адаптер питания с другими, но схожими параметрами?

Это значит, что напряжение на вторичной обмотке будет ниже, как и мощность. Параметр на выходе зависит и от КПД трансформатора. Если он меньше 100%, снижается U и ток во вторичной цепи.

С учетом сказанного выше можно сделать следующие выводы:

  • Мощность трансформатора зависит от ширины постоянного магнита.
  • Для увеличения тока в трансформаторе требуется снижение R нагрузки.
  • Ток (А) зависит от диаметра обмотки и мощности устройства.
  • В случае перемотки рекомендуется использовать провод большей толщины. При этом отношение провода по массе на первичной и вторичной обмотке приблизительно идентично. Если на первичную обмотку намотать 0,2 кг железа, а на вторичную — 0,5 кг, первичка сгорит.

А как быть если старого адаптера нет?

Тогда обращаем внимание на корпус самого устройства для которого хотим приобрести адаптер питания. Рядом с гнездом для подключения адаптера уважающий себя и покупателей производитель также обозначит необходимые параметры в виде уже знакомой вам символики, указывающей нужные напряжение , ток, и полярность

Иногда эти параметры указываются в инструкции или написаны на специальной бирке наклеенной на корпус устройства.

Если ничего из этого нет, то действуем следующим образом:

  • Узнаём нужное напряжение — для этого нужно посчитать сколько батареек вставляется в устройство и рассчитать их суммарное напряжение. Напряжение одной батарейки обычно 1,5 вольта за исключением некоторых видов. Уточняйте на используемых батарейках.
  • Узнаём нужный ток —его конечно можно измерить, но особой необходимости в этом нету. В устройствах питаемых от батареек будет достаточно адаптера способного выдать ток 1000 mA (1 А) и даже меньше.
  • Полярность — желательно убедится методом прозвонки, но как уже писалось, чаще примерно в 90% используется такая распайка — «плюс» внутри «минус» снаружи.
  • Разъём подбирается «примеркой».

3 основные электронные схемы блока питания

Самыми распространенными являются нестабилизированные трансформаторные блоки питания. Они имеют простую схему и потому самые надежные. Из недостатков, большой вес трансформатора. Трансформатор служит для преобразования напряжения. Если к нему добавить выпрямитель, состоящий из 4-х диодов, то на выходе получим постоянный ток.

От таких простых и надежных блоков питания, в том числе работают тренажеры. Также от них прекрасно работают нагревательные приборы, электромоторы и многие другие устройства, имеющие внутри себя стабилизаторы напряжения. Напряжение таких адаптеров под нагрузкой будет меньше, чем на холостом ходу, и сильно зависит от напряжения в самой розетке 220 Вольт. Если в сети большие скачки напряжения, следует обезопаситься и использовать адаптеры со стабилизатором. Правильнее поставить большой стабилизатор на всю электропроводку дома. Так электроприборы приборы прослужат значительно дольше.

Нестабилизированные БП ломаются и заменяются в трех случаях: 1. Порвали провод; 2. Уронили и разбили корпус; 3. Потеряли.

Можно ли использовать адаптер питания с другими, но схожими параметрами?


В свето-, звукотехники перепады напряжения будут значительно сказываться на конечном результате, свет будет «моргать», а звук становится то громче, то тише. Поэтому в схему добавлен стабилизатор. При этом стабилизатор стоит в самом блоке питания, чтобы не создавать помех в колонках. Такое дополнение незначительно увеличивает вес и стоимость изделия. Если есть желание заменить батарейки тренажера на блок питания, то пользоваться следует только стабилизированным блоком питания. Батарейки выдают напряжение равное или меньше установленного. Ни в коем случае не использовать обычный (нестабилизированный) блок питания 6V, вместо 4-х батареек AA 1,5V. Проверив выходное напряжение на обычном адаптере 6V мультиметром вы увидите цифру 9-10В. Это не значит, что блок неисправен, или плохое качество, как и написано напряжение обычных блоков без нагрузки выше, чем под нагрузкой. Однако приборы работающие от батареек, как правило, маломощные и подобный перепад напряжения для них окажется фатальным.

Третий тип схемы блока питания – это импульсные. Принципиальным отличие является первоначальное выпрямление тока, что позволяет уменьшить трансформатор, и значительно уменьшить вес. Видели маленькие сварочные аппараты, которые справляются с теми же токами, что и их тяжелые собратья. Такие сварочные аппараты называются инверторы. В импульсных блоках питания применена подобная схема. Схема более сложная, состоящая из наукоемких чипов. Импульсные блоки все стабилизированные.

Больше электронных компонентов, но значительно меньше железа и меди, отсюда малый вес и меньшие габариты. Поэтому в ноутбуках, компьютерах, телевизорах уже давно применяют именно импульсные блоки питания. Из-за более наукоемкого производства они должны быть дороже в производстве. Но производитель тратит меньше дорогой меди, а продавец благодаря меньшему весу, экономит на грузоперевозке и пошлинах. В результате стоимость блоков питания сравнительно одинаковая. Но если делать действительно качественный импульсный адаптер, то он тоже будет достатончых больших размеров, зато прослужит всю вашу жизнь. Минимизация приводит к частому перегреву и выходу из строя микросхем, что позволяет нас покупать новые. Устаревание изделий закладывается на стадии проектрирования. В результате огромное колличество зарядок для телефона засоряет природу, тогда как технологии позволяют сделать такую вешь универсальной и неубиваемой.

На ютубе есть канал Паяльник.TV
на нем проффессионально рассказывают о разных электронных приборах. Кто интересуется темой микроэлектроники загляните там много годных вещей.

В частности они очень грамотно и подробно расписывают схему и принцип работы импульсного блока питания.

Андрей Орт 02.10.2019 г.

Разъем питания

ЗУ могут иметь разные разъемы: USB . Такие приборы являются универсальными и подходят для большинства современных гаджетов, поддерживающих стандарт USB. USB x2 . Это оптимальный вариант, когда существует проблемы к доступу сетевой розетки. Используя такую зарядку можно одновременно заряжать планшет и смартфон. Единственным минусом считается небольшая скорость заряда аккумуляторной батареи. Micro USB и Mini USB . Они подходят для большинства смартфонов, включая Windows Phone, Android, а также планшеты на Android. Micro USB был введен в ЕС в качестве единого стандарта с 2011 года. Lightning 8-pin MFI . Он подходит для подзарядки устройств пятого поколения от компании Apple: iPod Touch и iPhone 5. Lightning 8-pin . Он совместим с большинством моделей Apple iPad, iPhone и iPod. DC jack 3.5 mm . Он подходит для зарядки мобильных устройств Nokia 1100, 3300, 5100, 6310, 6670, 6822, 7200, 7210, 7250, 7710, 8800, 9210, 9300, 9500, E60 и E70. USB/Lightning . Такие зарядные устройства подходят для Apple iPhone 5 и 6. Fast Port . Он совместим с телефонами Sony Ericsson K750 и W800. 18-pin . Такой разъем предназначен для зарядки телефонов LG. jack 3.5 mm , DC jack 2.5 mm и DC jack 2.0 mm . Он подходят для зарядки различной мобильной техники: телефонов, гарнитур, планшетов, плееров. Используя переходники можно подключить и технику Apple. M20pin . Такой разъем подходит для подзарядки Samsung C170, D800, E250, E900 и U600. 30 pin . Он подходит для питания техники под торговой маркой Samsung.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
