Автоматизация систем дымоудаления — пример проекта

Проектирование системы дымоудаления

Что нам нужно, чтобы грамотно спроектировать рабочий комплекс дымоудаления и подпора воздуха?Автоматизация систем дымоудаления — пример проектаДавайте обратимся к нормативным документам.

Проект такой системы должен соответствовать последним редакциям следующих документов в области строительства, отопления, пожарной защиты, вентиляции и кондиционирования.

Они представлены ниже.

  1. СП 7.13130.2013;
  2. СП 12.13130.2009;
  3. СП 60.13330.2012;
  4. СП 2.13130.2012;
  5. НПБ 241-97;
  6. НПБ 239-97;
  7. НПБ 250-97;
  8. НПБ 253-98;

С документами определились. Крайние редакции всегда можно найти на просторах всемирной сети.

Дело за «исходниками». Для создания проекта нам потребуются эти исходные данные.

  • Технический план помещения.
  • Архитектурный план.
  • Количество людей, находящихся в здании.
  • Сведения о наличии установок автоматического пожаротушения во всем строении.
  • Пожарная нагрузка помещения.

Опишем теперь алгоритм проектирования нашей установки для дымоудаления и подпора воздуха в помещении.

  1. Анализируем собранные материалы.
  2. Определяем тип помещений, класс пожарной безопасности, будущие месторасположения элементов системы.
  3. Обращение за согласованием архитектора для уточнения пожарной нагрузки, согласования путей вывода дыма, расположения рабочих компонентов.
  4. Готовим отдельный план для каждого этажа с разметкой элементов комплекса.
  5. Рассчитываем противодымные системы, места вентиляторов, размеры клапанов, воздуховодов, противодымной вентиляции.
  6. Выбираем нужные нам вентиляторы по их типу.
  7. Определяем огнестойкость воздуховодов, выбираем огнеупорный материал для них.
  8. Выполняем проектировочный чертеж.
  9. Создаем спецификацию материалов/ оборудования.

Не будем забывать, что, согласно нормативным актам СНИП, должны производиться ежеквартальные, а также ежемесячные проверки общего состояния системы.Автоматизация систем дымоудаления — пример проектаКроме этого, мы, прежде всего, должны учитывать общую площадь рабочего помещения, а также количество людей, там находящихся.

Автоматическая

Эта система использует уже вытяжной механизм, работающий от электропривода.

Вентиляторы осуществляют забор дыма из помещения, одновременно доставляют свежий воздух внутрь здания с улицы.

Такой комплекс включает в себя следующие элементы.

  • дымоприемники (клапаны) – принимают дым и доставляют его в вентиляционные шахты;
  • огнесдерживающие элементы – при возгорании эти клапаны закрываются, предотвращая дальнейшее распространение дыма;
  • вентиляторы для удаления дыма – откачивают дым, другие продукты горения из очага огня;
  • вентиляционные шахты – воздуховоды большого диаметра, покрытые огнезащитным слоем; толщина металла – не менее 1,2 мм;
  • элементы для подпора воздуха (вентиляторы) – нагнетают давление в коридорах, узких проходах, тамбурах, лестничных клетках, препятствуя задымление этих зон.

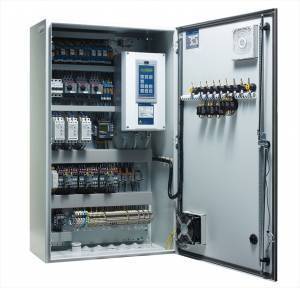

Сердце автоматической дымоудаляющей системы – электронный блок управления вкупе с пультом.Автоматизация систем дымоудаления — пример проектаТак называемый щит дымоудаления, откуда подается напряжение на вентиляторы.

Здесь происходит включение/ выключение вентиляторов, воздухоподпорных механизмов, противопожарных клапанов и прочих компонентов.

Индикация щита отображает состояние рабочих элементов.

Существующие разновидности устройств и их особенности

На основании условий работы, способа установки, конструктивных особенностей исполнения вентиляторы систем дымоудаления могут условно разделяться на следующие виды и типы:

  • вентилятор дымоудаления крышный – устанавливается на открытых участках кровли, поэтому следует дополнительно организовывать им оптимальную защищенность;
  • осевой вентилятор дымоудаления (аксиальный) – позволяет отводить избыточное тепло от мест возгораний, тем самым, облегчая работу по возгоранию или уничтожению пожара. Имеет небольшие размеры, высокий КПД и регулирует расход воздуха. Применяется в вытяжных вентиляционных системах при обычной среде;
  • канальный вентилятор дымоудаления – конструкция подобного оборудования благодаря особой защите электродвигателя позволяет осуществлять работу даже в неблагоприятных условиях внешней среды. Данные устройства обладают высокой эффективностью;
  • вытяжные вентиляторы промышленные дымоудаления – вентиляционное оборудование, используемое для промышленного назначения и основанное на центробежных процессах;
  • вентилятор радиальный дымоудаления – на сегодня такие устройства признаны самыми эффективными, прочными и надежными и используются чаще всего на промышленных объектах либо производствах. Имея высокую мощность, радиальное оборудование применяется также при транспортировке воздушных либо газовых сред, без наличия каких-либо разрушающих или опасных веществ. Работа устройств основана на вращении барабана с лопастями изогнутой формы и применяется в пылевой или агрессивной среде;
  • вентилятор дымоудаления пристенный – получили широкое распространение на сегодняшний день, поскольку данные системы позволяют устанавливать и прокладывать оборудование технически правильно без учета крыши. Такой вид устройств способен без снижения качества утилизации продуктов горения одновременно работать с несколькими воздушными отводами. Кроме этого пристенный вентилятор эффективно справляется с распространением последствий горения.

Осуществляя подбор вентилятора дымоудаления, следует учитывать, что все технические характеристики и свойства, представляемые в каталогах изготовителями соответствуют оптимальному уровню атмосферного давления, а также нормальной температуре воздуха, колеблющейся в пределах не более 20 градусов.

Также наиболее значимыми показателями, согласно которым выбираются отдельные виды вентиляторов дымоудаления, являются:

  • удобство и простота установки – наличие возможности самостоятельного проведения установки и сборки системы дымоудаления;
  • уровень долговечности и надежности конструкции в целом – данные параметры определяются качеством сборки, а также уровнем выполнения дополнительных или отдельных частей оборудования;
  • степень мощности устройства – менее мощное оборудование может не полностью справиться с возложенными на него функциональными характеристиками, а слишком мощное – будет вызывать излишний перерасход используемых ресурсов.

Установка вентиляторов дымоудаления крышного типа предполагает учета некоторых немаловажных факторов, к которым можно отнести:

  • конструктивные особенности крыши, а также используемого материала для покрытия кровли;
  • наклонный угол крыши – влияет на принцип расположения вентилятора на поверхности;
  • типовые свойства и размеры выбранного вентилятора.

В зависимости от применяемого кровельного материала монтаж вентилятора дымоудаления может осуществляться несколькими методами:

  • на крыше с твердым типом покрытия – устройства закрепляются на продолжениях шахт системы вентиляции, выполненных из материалов, таких как бетон или кирпич. Это способствует максимальному сцеплению с поверхностью сформированной конструкции;
  • на мягком кровельном покрытии – более сложный вариант закрепления и стыковки вентилятора, зависящий от множества условий и используется зачастую исходя из заданной ситуации.

В целом принятие решения о применении того или иного вида дымоудаления принимается в пределах конкретной ситуации на основе различных эксплуатационных условий, стоящих перед данной системой.

Учитывая простоту в установке и настройке, практически каждый вентилятор дымоудаления, является уникальным решением для создания эффективной и высококачественной системы пожарной безопасности.

Основные составляющие системы управления дымоудалением

Основные составные части системы дымоудаления:

  • Вентиляторы дымоудаления, предназначаются для создания разряжения и отсоса дымовых газов из защищаемых помещений на улицу. Вентиляторы изготавливают под различные сечения трубопроводов на различные мощности (расход). Бывают радиальные, осевые и крышные (имеют специфическую конструкцию);
  • Вентиляторов подпора воздуха, создающих избыточное давление в лифтовых шахтах, лестничных клетках и местах скопления людей, что исключает возможность проникновения дыма на «освободившееся место, взамен удаленного дыма» и обеспечивает приток свежего воздуха;
  • Дымоприёмных устройств (воздуховодов с дымовыми клапанами, открывающимися при пожаре), принимающих потоки дыма и направляющих их в дымовые шахты, не давая распространяться по другим помещениям; du-06-valve дымоприемное устройство в сборе с клапанами
  • Огнездерживающих клапанов, препятствующих распространению огня и продуктов горения по системе вентиляции и по зданию. Могут быть как круглого, так и прямоугольного сечения;
  • Сети вентиляционных каналов, через которые дым удаляется из помещения;
  • Технологическое оборудование управляется в автоматическом режиме: системой автоматического управления (щит управления, панель управления, кабельные трассы) процессом удаления дыма.
Популярные статьи  Локальная земля: что это такое, определение

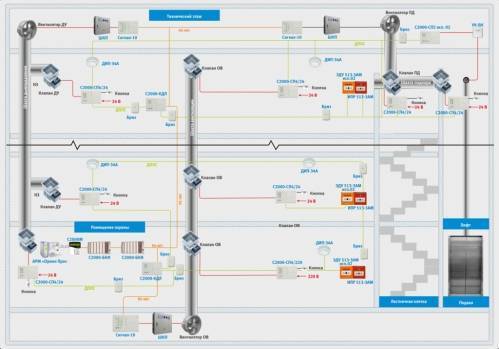

Автоматика противодымной защиты включает в себя устройства, которые могут управлять следующими узлами:

Автоматизация систем дымоудаления — пример проекта

  • Двигатели вытяжных вентиляторов дымоудаления. Наиболее часто, работают в режиме вкл./выкл., управление режимами работы, по аналогии с системами вытяжной вентиляции обычно не применяется;
  • Двигатели вентиляторов подпора, так же работают в режиме вкл./выкл.;
  • Приводы огнезадерживающих клапанов – управляют положением открыто/закрыто;
  • Приводы дымовых клапанов – так же управляются положениями открыто/закрыто.

Устройства активируются автоматически, по сигналу «Пожар», по факту сработки или не сработки оператор получает отчет о работе устройства. Методы контроля работоспособности устройств могут быть различными, в зависимости от производителя и исполнения.

Системы дымоудаления в квартире

Чтобы обеспечить полноценное дымоудаление при пожаре, СДУ могут монтироваться в квартирах. При выполнении монтажа специалисты опираются на нормативные требования стандартов СНиП 41-01-2004 и 31-01-2003. С популярной схемой проектирования такого комплекса можно ознакомиться на изображении ниже.

Автоматизация систем дымоудаления — пример проекта

Если строение имеет высоту более 28 метров, СДУ должна включать в себя такие элементы:

  • центральная приточная магистраль с вентилятором;
  • приточные створки, клапаны и люки;
  • центральный канал для аккумулирования отводных потоков;
  • промежуточный вытяжной канал;
  • огнезадерживающие клапаны;
  • блок управления;
  • центральный вытяжной вентилятор.

Для обслуживания каждой современной квартиры используется автоматический комплекс, элементы которого располагаются на крыше здания. Он срабатывает благодаря специальным датчикам, которые устанавливаются в помещениях.

Статистика

В Российской Федерации каждый час при пожарах погибает 10-12 человек. Незначительной искры или халатной небрежности порой хватает для трагически необратимых последствий — человеческих жертв.

Считается, что большинство людей гибнет от ожогов, обгорая в огне. Однако это далеко не так. Практика говорит о гораздо большей доле смертей от отравлений или удушья. Продукты распада образуют адские смеси смрада, ядовитых включений.

Разрешение этой проблемы – одна из самых насущных задач для пожарников, инженеров проектировщиков и медиков. Создание надёжных систем противопожарной борьбы — первоочередная функция всех систем тушения.

Как сделать вентиляцию в частном доме

Всё про вентиляцию в многоквартирном доме

Дымоудаление в жилых домах нивелирует риски отравления людей продуктами горения. Ведь современные отделочные, звукоизоляционные и утепляющие материалы производят преимущественно из токсичных при горении полимеров.

И даже натуральные материалы, используемые в декоре или меблировке, напитываются не менее токсичными составами, предотвращающими процесс разложения органики.

В итоге без надежной системы дымоудаления при пожаре любое строение превращается в наполненную аэрозольной взвесью ловушку. И большая часть жертв пожаров не сгорает в пламени, а задыхается в токсичном дыму. Поэтому в данной статье мы рассмотрим систему бытового дымоудаления, монтируемую как в малоэтажных домах, так и в многоэтажных строениях.

Система дымоудаления в жилых домах малоэтажного типа

Общие требования к системам дымоудаления и пожаротушения, монтируемым в жилых или коммерческих строениях изложены в СНиП 2.04.05-91.

Согласно этому документу система дымоудаления должна состоять из следующих элементов:

  • Приточной ветви, насыщающей зону горения умеренной порцией свежего воздуха, достаточной для удаления дыма и обеспечивающей гарантированную эвакуацию жильцов из задымленного помещения. При этом с ролью приточного люка справится обычное окно на нижнем этаже – достаточную порцию воздуха затянет в комнату сквозь открытую створку.
  • Вытяжной ветви, удаляющей продукты горения из комнаты. В этой роли придется использовать вытяжную систему домашней вентиляции, укомплектовав ее дополнительным лопастным вентилятором, способным работать при температуре 400 градусов Цельсия не менее 120 минут.

Контролируемый приток воздуха в зону задымления в этом случае осуществляется с помощью оконной створки на нижнем этаже, управляемой электрическим приводом, получающим команды от датчика дыма. Уровень автоматизации процесса дымоудаления в данном случае находится в зачаточном состоянии.

Система дымоудаления в многоэтажном доме

Противопожарная вентиляция многоэтажных домов регламентируется дополнительными документами – СНиП 31-01-2003 и 41-01-2004.

Согласно этим документам система дымоудаления строений высотой от 28 метров компонуется из следующих элементов:

  • Центрального приточной системы, укомплектованной подпорным вентилятором. Он побуждает поток воздуха, продувающий коридоры, лестничные клетки и лестницы по всему подъезду, а равно и вентиляционные лифты. Ведь эвакуация жильцов идет именно по этому маршруту.
  • Приточных люков, клапанов или створок, которыми оборудуют каждую лестничную клетку на этаже. Они усиливают приточный поток, рассеивая дымовую завесу на лестничных клетках.
  • Центрального канала вытяжной системы, построенного по принципу коллектора, аккумулирующего отводные потоки с каждого этажа.
  • Промежуточного вытяжного канала, аккумулирующего потоки, исходящие из адресной зоны удаления. Эти каналы подключаются к центральному вытяжному коллектору.
  • Огнезадерживающих клапанов, перекрывающих промежуточные каналы в случае удаленного возгорания.
  • Центрального вытяжного вентилятора, откачивающего воздух из канала-коллектора. Такой вентилятор должен работать даже при температуре 600 градусов Цельсия, откачивая разогретый воздух в течение как минимум двух часов.
  • Блока управления – щита дымоудаления – управляющего работой клапанов, а ровно и приточно-вытяжных вентиляторов.

Подобная система именуется динамической или принудительной. Ведь, в отличие от статического дымоудаления, побуждение потоков в данном случае осуществляется механическим способом, с помощью приточных и вытяжных вентиляторов.

При этом система дымоудаления в многоэтажном доме должна быть максимально автоматизированной. Дымоудаление в многоквартирном доме «запускается» либо вручную, либо по сигналу сети детекторов дыма, установленных в обслуживаемых квартирах. Эти датчики сбрасывают сигнал на блок щит, который будет командовать всем процессом дымоудаления.

Работы должны учитывать требования СНиП 41-01-2003, СНиП 31-05-2003, СНиП 21-01-97, СП 7.13130.2009, ППБ 01-03 и . Вне зависимости от назначения здания система должна выполнять такие задачи:

  • создание оптимальных условий пребывания в помещении людей;
  • эффективное удаление продуктов горения, недопущение их распространения по смежным помещениям, очистку путей аварийной эвакуации людей;
  • обеспечение условий для работы спецслужб и минимизацию ущерба от возгорания.

Дымоудаление входит в мероприятия по обеспечению пожарной безопасности, проект состоит из текстовой и графической частей. В текстовую часть входит описание системы дымоудаления, обоснование выбранной схемы и используемого оборудования, описание существующих нормативных требований, сведения по зданию и отдельным помещениям.

Популярные статьи  Онлайн калькулятор расчета тока в цепи

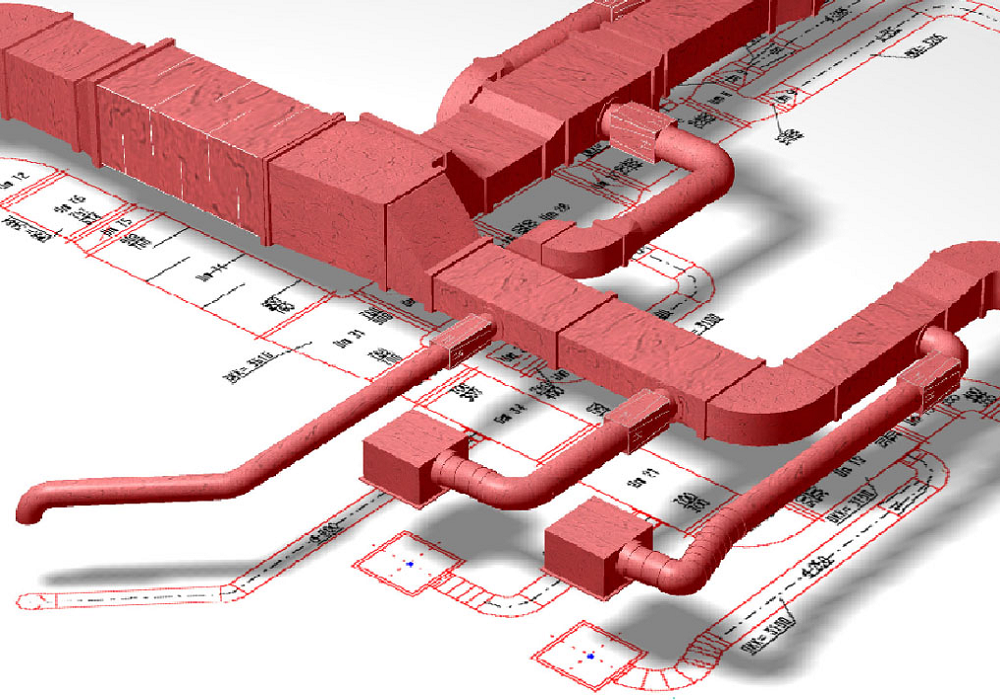

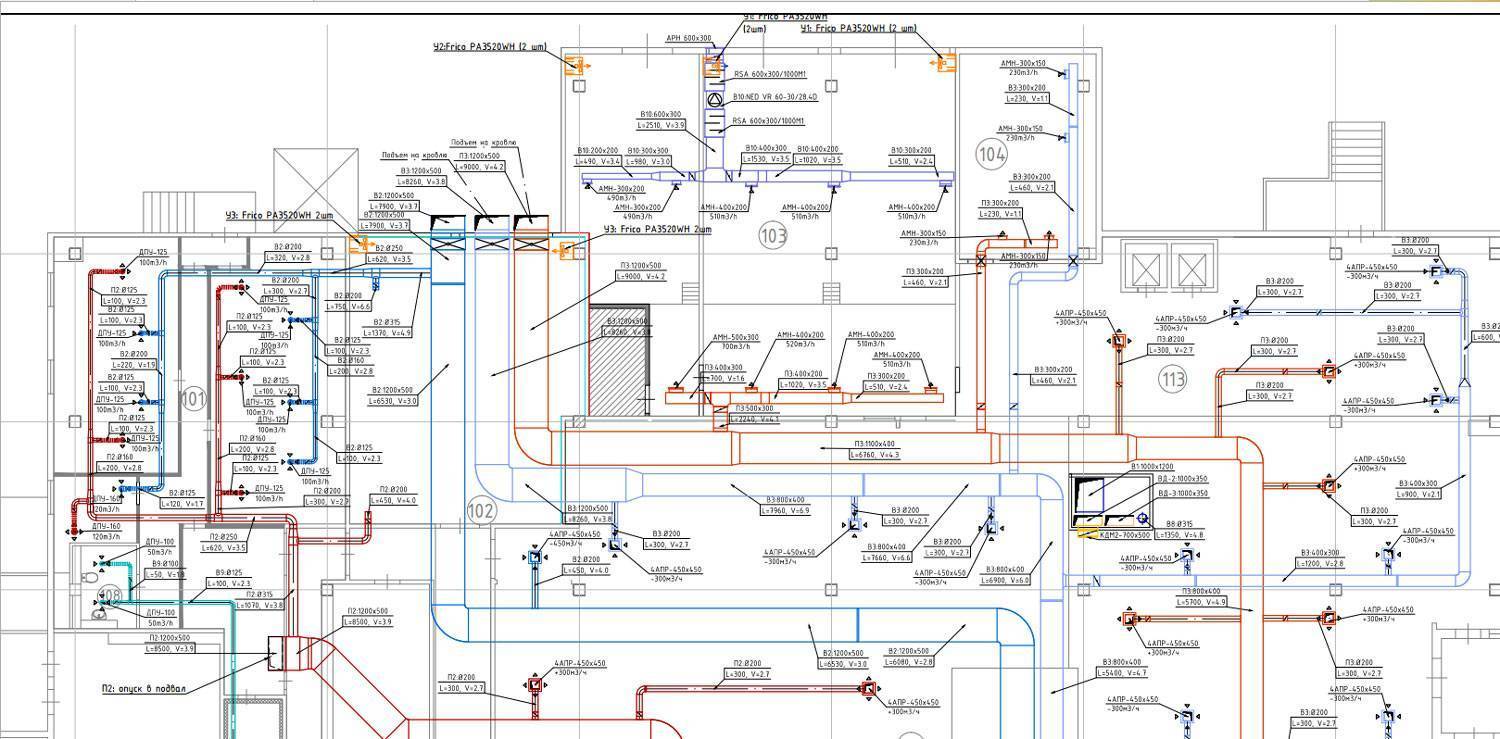

Графическая часть отображает план помещений, схему расположения воздуховодов и специального оборудования удаления дыма и контроля параметров. Даются структурные схемы технических систем, ситуационный план эвакуации людей и материальных ценностей.

Требования

В зависимости от размера, планировки и назначения объекта, на котором будет реализован проект, к конструкции и функционированию предъявляются различные требования. Однако, среди них можно найти и общие моменты:

  1. Противодымная вентиляция выполняется отдельно для каждого пожарного отсека. Исключение составляют установки подпора воздуха для лестничных клеток и шахт лифтов, сообщающихся с разными помещениями. Правило не затрагивает также системы дымоудаления, предназначенные для защиты пассажей/атриумов, не разделенных строительными конструкциями.
  2. При проектировании конструкций притока/подпора воздуха необходимо соблюдать их баланс с характеристиками вытяжных установок. Также не допускается их обособленное использование.
  3. В зоне, где произошло возгорание, должна быть автоматически отключена работа общего воздухообмена, за исключением тех установок, которые функционально сообщаются с воздуховодами противодымной защиты.
  4. Установки для удаления дыма, предназначенные для защиты коридоров и общих зон, проектируются отдельно от конструкций, эксплуатируемых в помещениях.

Особые требования предъявляются и к материалам, из которых изготавливаются функциональные элементы – огнезадерживающие клапаны и клапаны дымоудаления, вентиляторы и воздуховоды:

способность выдерживать высокие (до 600°С) тепловые нагрузки в течение длительного времени (от 90 минут и выше) без появления деформации и дефектов поверхности;

  • абсолютная негорючесть, исключающая распространение огня по воздуховодам в другие помещения;
  • неподверженность химической коррозии, возникающей из-за воздействия агрессивных компонентов дыма;
  • минимальное тепловое воздействие на окружающие материалы.

С целью защиты системы дымоудаления от высоких температур внутренняя поверхность воздуховодов, клапаны, лопасти вентиляторов обрабатываются специальными огнестойкими составами. Чтобы нагретые элементы противодымной защиты не повредили окружающие конструкции, они монтируются в специальных каналах, изолированных минераловатной или иной негорючей теплоизоляцией.

Обслуживание систем дымоудаления

СДУ должна быть готовой принять на себя задачу по удалению дыма из помещения. В этой связи ее необходимо регулярно обслуживать и периодически осуществлять ремонт установленных систем дымоудаления. Подобные операции проводит та фирма, которая монтировала оборудование.

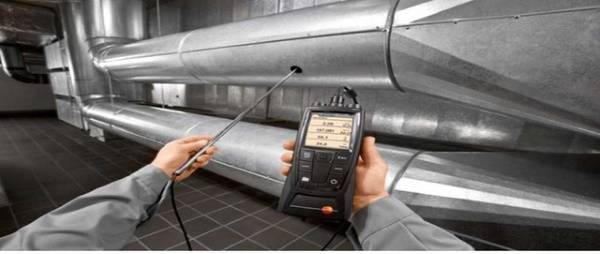

Проверка систем

Проверяются СДУ каждый месяц и ежеквартально. Такая частота обусловлена тем, что система вступает в работу только в критических ситуациях, и за время простоя может прийти в негодность.

Специалисты, которые проводят проверку раз в месяц, смотрят на:

  • работоспособность приборов;
  • элементы системы.

По ее ходу мастера устраняют поломки и проводят полную диагностику приборов на предмет неисправности.

Каждые 3 месяца осуществляются:

  • наладка оборудования и охранного модуля;
  • прочистка шахт в соответствии с составленной программой;
  • глубокая диагностика;
  • проверка резервных источников питания;
  • осмотр скрытых электрических кабелей.

Работы, связанные с проверкой функционирования элементов СДУ и АПЗ (автоматических систем пожаротушения), фиксируются в протоколе. Пожарная инспекция из ВНИИПО в любой момент вправе потребовать эти бумаги и паспорт объекта, чтобы убедиться в безопасности помещения. В ином случае собственнику могут ограничить эксплуатацию площади до следующей приемки.

Когда нужно дымоудаление?

Системы вентиляции зданий и дымоудаления сложны в плане установки и монтажа. Эксперты сходятся во мнении, что без них нельзя обойтись в следующих помещениях:

  • Коридорах зданий, высота которых превышает 9 этажей (но не производственные).
  • Коридорах, расположенных в подвале или на цокольном этаже, если здание не относится к производственным.
  • Коридорах длиной больше 15 метров, где нет окон. Но если такой проход в производственном здании или строении, занимающем 1 этаж, СДУ не требуется.
  • Атриумах и пассажах.
  • На складах, где стоит стеллаж или шкаф выше 5,5 метров и расположены материалы, склонные к возгоранию.
  • Деревянных зданиях, где хранятся горючие материалы или присутствуют люди.
  • В помещениях с площадью свыше 50 м², где отсутствуют наружные окна.
  • Закрытых парковках для машин.
  • Помещениях с прямым выходом к лестницам, которые не должны запускать дым.

Монтаж любого дымоудаления не нужен в других случаях, не представленных в приведенном списке зданий. В иных ситуациях рассматривается возможность установки СДУ, чтобы избежать риска задымления.

Необходимость систем дымоудаления и противопожарной автоматики

Работа системы дымоудаления необходима в случаях, описанных в правилах противопожарной безопасности. Для защиты помещения от попадания дыма и возгораний не обойтись без СДУ, если здание соответствует хотя бы одному пункту из предыдущего раздела.

Коротко изложенные выше варианты можно свести к четырем случаям, когда дымоудаление и огнезащита – первостепенное требование:

  1. В высоких МКД (многоквартирный дом).
  2. В помещениях, где нет естественной вентиляции.
  3. В сооружениях, которые эксплуатируются под землей.
  4. В зданиях, где регулярно присутствует большое количество людей.

Иначе помещение признают небезопасным и не допустят к эксплуатации.

К каждому типу зданий существуют требования в области установки СДУ. В многоэтажных зданиях Москвы и других городов нужен отвод тепла, так как повышение температуры некоторых элементов разрушает сооружение. СДУ помогает в работе пожарных, которым намного проще справиться с огнем, если помещение оснащено дымоудалением.

Основные места пролегания СДУ

Нормативными документами (СНИП) определено, что система дымоудаления обязательна в зданиях, чья высота превышает 28 метров. Длинные коридоры (более 15 метров) тоже должны быть оборудованы СДУ. Исключение составляют только помещения, где оконные проемы при появлении дыма открываются автоматически и включается пожарная сигнализация. Это компенсатор СДУ.

Здания, оборудованные самостоятельными системами тушения пожара, не являются местами, где должна быть проложена СДУ. Поэтому в таких помещениях встретить дымоудаление достаточно сложно.

Основные нормы безопасности

Для общественных мест требуется тщательное проектирование систем противодымной вентиляции. В многоэтажном доме от этого зависит оперативность и безопасность эвакуации. Когда происходит массовая эвакуация людей из собственных квартир, они двигаются с минимальной скоростью, потому что лифты не способны вместить в себя большое количество жильцов, а спуск с лестницы легок не для всех.

При просмотре регламентной документации, устанавливающей требования к монтажу противодымной вентиляции, стоит отметить ряд ключевых особенностей.

  1. СДУ должна обязательно присутствовать на территории жилого многоэтажного здания. Количество этажей при этом не имеет никакого значения – здесь играет роль статус постройки.
  2. Сооружение торгового, спортивного, делового или культурного назначения должно быть оборудовано СДУ вне зависимости от этажности в целом.
  3. СДУ устанавливается внутри любого помещения, используемого для выполнения производственных работ.
  4. Монтаж является обязательным внутри школ и инфраструктурных объектов.

Система диспетчеризации дымоудаления

Возникновение пожара обуславливает вызов соответствующих служб. В современных системах дымоудаления это происходит в автоматическом режиме. При появлении осязаемой опасности СДУ работает штатно и посылает оповещение о произошедшем прямиком на диспетчерский пульт через коаксиальный кабель.

Популярные статьи  По какой причине перегорают галогеновые лампочки в люстре?

Так как СДУ бывают разные, отличается принцип диспетчеризации. Это бывает обыкновенное табло или полноценное помещение с оператором. Последний тип используется в случае с крупными системами дымоудаления. На пульт поступает информация, и пожарная бригада готова выехать к месту возникновения задымления.

Самые известные системы дымоудаления

Все современные системы являются интегрированными, т.е. существуют совместно с другими системами безопасности: пожарной и охранной сигнализации. Наиболее часто применимыми будут уже выше перечисленные системы Болид С2000, Гранит от НПО “Сибирского Арсенала” и другие. Однако в виду сложности модернизации такого оборудования в “старых” домах можно так же встретить следующие виды:

  1. ИУК-31
    . Универсальный контроллер от компании Агрострой, может применяться не только для удаления опасного дыма из помещения, но и других инженерных систем. Имеет сертификат пожарной безопасности и поддерживает популярный сетевой протокол ModBUS.
  2. Юнитроник 496
    . Является адресно-аналоговым приемо-контрольным устройством и применяется для охранной и пожарной сигнализации, а так же управлением пожарной автоматикой. На базе Юнитроника 496 можно собрать охранную и пожарную сигнализацию, систему дымоудаления, настроить звуковое и световое оповещение и контроль загазованности на парковке.
  3. ГАПУ-2
    . Устанавливается в сооружениях высотой 14–25 этажей, может управляться в ручном или автоматическом режимах (при получении сигнала от двух датчиков). Дополнительно сигналы направляются на пульт диспетчера и механизмы опускания лифтов с верхних на первый этаж. Секции дома имеют отельный шкаф, на этажах монтируются заслонки, клапаны и тепловые датчики.
  4. ОПЖР
    . Для высотных зданий, имеет несколько модификаций. Может функционировать автоматически или управляться диспетчером. В состав системы входят датчики, пакетные переключатели, кнопки управления и сигнализации, клапаны или заслонки.
  5. ШПС-МВ
    . Автоматически или вручную запускает воздушные вентиляторы, перекрывает противодымные клапаны. Для высотных зданий, имеет полный комплект контрольных датчиков и арматуры управления.
  6. ППСДУ-32А
    . Универсальный пробор контроля и управления противодымными системами, может выполнять автоматический анализ технического состояния и предупреждать о выявленных неисправностях системы.
  7. УСПП-48
    . Сигнально-пусковое противопожарное устройство, подключается к дымоудалению из зданий различной высотности. Контролирует состояние до 48 отдельных шлейфов сигнализации с извещателями и оборудованием управления.

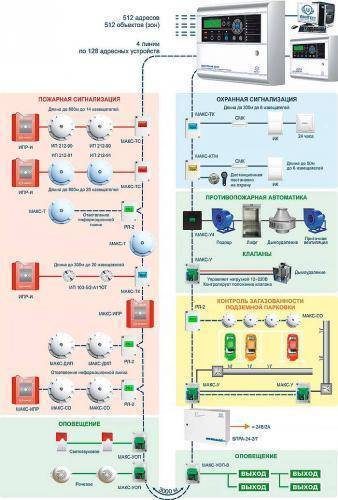

Автоматизация систем дымоудаления — пример проектаСхема ААПК Юнитроник 496

Во всех современных торговых центрах, моллах, спортивных площадках, бизнес-центрах и других мест с большим прибыванием в них людей, часто можно встретить системы дымоудаления построенные на оборудовании таких производителей как – Honeywell, Sauter, JCI, Siemens, TAC и прочих.

Проектирование систем автоматизации дымоудаления

Требования к системе аналогичны требованиям к другим противопожарным системам, определяются Федеральным законом №123-ФЗ Технический регламент о требованиях пожарной безопасности. В связи с этим на начальном этапе необходимо учитывать степень огнестойкости оборудования, контроль линий питания и связи, контроль включения/выключения/аварии оборудования.

Автоматизация систем дымоудаления — пример проекта

Разработка системы автоматизации противодымной вентиляции основывается на алгоритмах (технологии) работы системы. В голой теории, проектировщику системы автоматизации не обязательно посещать объект, ему достаточно описания технологии

Эта информация приведена с целью понимания важности получения корректного ТЗ на автоматизацию от технологов

Так же из этого следует, что проект автоматизации дымоудаления изначально разрабатывается с некоторой задержкой от основного проекта.

В остальном, стадии разработки проекта не отличаются от другой слаботочной система, например, система автоматической пожарной сигнализации:

  • Получение предварительного задания на проектирование системы;
  • Получение технологии работы системы;
  • Уточнение места положения поста пожарной охраны и количества подконтрольных зон. Уточнение требований заказчика, определение размера системы и необходимости интеграции или вывода на удаленный пуль пожарной охраны, выбор основного оборудования автоматизации;
  • Разработка и согласование задания на проектирования;
  • Разработка стадии «П» и защита в экспертизе (обязательный раздел);
  • Разработка стадии «Р» и сметной документации;
  • Далее производятся монтажные и пуско-налабочные работы.

Проектирование в «ЕвроХолод» — это:

  • Оптимизация расходов
  • Энергоэффективность
  • Квалификация
  • Комплексный подход
  • Подбор оборудования: оптимально подобранные характеристики вентустановок и не самый дорогой бренд производителя в соотношении цена – качество, значительно уменьшают стоимость оборудования и не влияют на необходимые параметры.
  • Оптимизация воздуховодов: правильно рассчитанные и оптимально расположенные трассы воздуховодов снижают необходимый объем жестяных изделий, следовательно уменьшаются расходы.
  • Предотвращение переделок: вам не потребуется изменять архитектурные и инженерные решения по сопутствующим коммуникациям, не предусматривающие наличие систем вентиляции на стадии проектирования, что избавит вас от бессмысленных расходов на переделки, доработки и замену оборудования.
  • Возможно существенно уменьшить эксплуатационные расходы электричества и горячей воды, учитывая это в проектировании систем вентиляции и кондиционирования.
  • Для этого используются системы с рекуперацией тепла, рециркуляция приточного воздуха и оборудование с оптимальным электропотреблением.
  • Практический опыт: наши проектировщики имеют не только теоретические знания, но и опыт ведения объектов и сдачи государственным службам.
  • Готовые решения от 2 дней: планы для помещений в рамках 2000 м2 будут готовы в течение 2 — 5 дней, в зависимости от сложности объекта.
  • : в большинстве случаев проект необходимо дорабатывать из-за изменений архитектурных, дизайнерских и технологических решений.
  • В наличии все необходимые документы: сертификаты проектного СРО и ISO-9001, лицензия МЧС и др.
  • У нас множество выполненных объектов и реальные отзывы клиентов.
  • Проектируем комплексное решение, в котором все разделы инженерных систем согласованы между собой.
  • «ЕвроХолод» также организует подбор оборудования, монтаж и дальнейшее обслуживание.
  • Мы гарантируем качество своих услуг и выполняем их в сжатые сроки.
  • Учитываются все пожелания заказчика и вносятся необходимые правки.

Автоматизация систем дымоудаления — пример проекта

Основная задача систем дымоудаления – отвод дыма при возгораниях, сокращение материального ущерба при пожарах, предупреждение образования человеческих жертв.

При срабатывании пожарной сигнализации включается противопожарная вентиляция. Система дымоудаления начинает активно удалять продукты горения и дым из очага возгорания, а также препятствовать их распространению по другим зонам помещения. Вентиляторы подпора направляют чистый воздух в пожарные и основные выходы, на лестничные пролеты и в лифты.

При отсутствии системы дымоудаления токсичный дым накапливается в здании, что представляет собой потенциальную опасность.

При проектировании системы дымоудаления наши специалисты точно рассчитают все необходимые параметры, помогут подобрать качественное оборудование подходящей ценовой категории и сделать систему дымоудаления удобной в эксплуатации.

По завершении проектных работ Заказчик получает всю необходимую документацию для осуществления монтажных работ.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
