Как правильно подобрать наконечник для опрессовки

Правильный выбор этого электромонтажного элемента зависит от материала изготовления, гибкости, сечения кабеля, а также способа подключения к устройству или оборудованию:

  1. Сечение кабеля – важный аспект. Будет оно больше, кабель просто не войдет в гильзу, а если меньше – обжим будет неплотным, и смысла от такого наконечника нет. НШВИ обычно продаются в таких наборах, но можно приобрести и по отдельности
  2. Гибкость провода – тут тоже может получиться неплотное соединение. К примеру, применяем изделие с болтовым соединением и гибкий электропровод. Болты при вкручивании раздвигают жилы, прижимая только несколько «волосков» в середине. Ни о каком контакте речи уже не идет.
  3. Способ подключения к оборудованию тоже может отличаться. В случае, если прямым соединением коммутация невозможна, необходимо использовать.

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото  Действие
Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

  1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
  2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Пять правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

  • Правильно выбрать наконечник и по материалу и размерам.
  • Грамотно зачистить жилу.
  • Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
  • Подобрать нужную матрицу.
  • Соблюсти последовательность обжима.

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

  • промежуточные поддерживающие зажимы;
  • кронштейны для крепления анкерных зажимов;
  • кронштейны для крепления промежуточных зажимов;
  • анкерные кронштейны для проводов энергопотребителя;
  • анкерные зажимы для изолированной несущей нейтральной жилы;
  • анкерные зажимы для проводов энергопотребителя;
  • монтажные крюки;
  • крепежную ленту (лента должна быть из нержавейки);
  • скрепы из нержавейки;
  • бугели из нержавейки;
  • стяжки крепежные;
  • фасадные крепления для СИП;
  • вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу. Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Популярные статьи  Почему могло произойти КЗ при выключении 3-фазного электродвигателя на вытяжной вентиляции, а не при включении?

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

  • Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
  • Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

  • Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
  • Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

 Итак:

  • Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
  • Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
  • Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
  • Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
  • Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

  • Прежде всего по методике, описанной выше, подключаем розетку.
  • Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
  • Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
  • Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
  • Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Особенности подключения силовых кабелей к аккумулятору или другим источникам постоянного тока

На промышленных объектах и в бытовой деятельности часто используется оборудование, работающее от источников постоянного тока. Наиболее распространенными являются аккумуляторные батареи:

  • Они ставятся для стартера, запуска двигателя и питания другого автомобильного оборудования;
  • Подключаются к зарядным устройствам;
  • К инверторам (преобразователям) напряжения постоянного тока в переменный ток 12/220В; 24/220В и другие;
  • Аккумуляторы активно используются как резервные источники питания при отсутствии напряжения в промышленной сети и других вариантах.

Во всех перечисленных случаях, чтобы обеспечить долговременную и безаварийную эксплуатацию оборудования очень важно правильно сделать подключение кабеля:

Самым главным требованием подключения кабеля или отдельных проводов к аккумулятору является соблюдение полярностей. В противном случае электронные элементы аппаратуры могут выгореть, а аккумулятор разрядится. Провод, подключаемый к плюсовой клемме, принято ставить с изоляцией красного цвета, к минусу подключают провода синего или черного цвета.

Как правильно называется деталь для крепления и защиты электрокабеля?Пример подключения аккумулятора к зарядному устройству

На корпусе аккумулятора возле контактов обозначаются знаки «+» и «-». Такие же обозначения ставятся на подключаемой аппаратуре и на концах проводов с обеих сторон;

  • Обязательно надо учитывать сечение проводов, оно должно соответствовать токам подключаемой нагрузки, правильно определить это можно по заранее просчитанным таблицам.
  • Большое значение имеет надежность подключаемых контактов, для этого для кислотных аккумуляторов делаются специальные клеммы, свинцовые или латунные. Конструкция клемм предусматривает места установки проводов и контактов аккумулятора зажим осуществляется болтами. Для литий ионных аккумуляторов контактные соединения могут быть другой конструкции.

Клемма с проводом зажимается на контакт аккумулятора

Перед присоединением всех элементов к аккумуляторным контактам очень важно обеспечить их чистоту, особенно на кислотных аккумуляторах, которые находились в эксплуатации. На свинцовых и латунных элементах нарастает окись, которая препятствует прохождению тока

Для ее удаления используются металлические  щетки, можно взять жесткую зубную щетку для обработки контактов щелочным раствором, который нейтрализует кислотные составляющие. После чистки можно одевать клеммы с проводами на контакты аккумуляторов и зажимать болтами.

Устройство этажного щитка в многоквартирном доме

Подавляющее большинство электрических щитов на этажах не закрывается на замок и представляет серьёзную угрозу поражения током жителям, а также риск возникновения пожара для всего дома. Несчастье может подстерегать жителей даже при осмотре.

На фото можно увидеть некоторые ужасы внутреннего устройства этажного щита. Практика показывает что энергокомпаниям и управляющим предприятиям нет дела до технического состояния распределительных щитов.

Популярные статьи  Как подключить трехфазный двигатель к сети 220 или 380 В?

Эти предприятия не желают делать ни капитальный ремонт, ни техническое обслуживание. Максимально на что могут рассчитывать жильцы дома это замена магистральных кабелей, идущих от вводного щита в подвале здания до верхнего этажа.

Если в щитке произойдёт перегорание проводов или выйдут из строя электрические приборы можно рассчитывать на приезд дежурных электриков. Они заменят в схеме этажного щитка вышедшие из строя приборы или проводники, однако качественного ремонта от них ждать не приходится.

Цель этой статьи обратить внимание жильцов на свои этажные щиты и то состояние в котором они находятся. В большинстве своём они требуют немедленного капитального ремонта. Не поленитесь выйти на площадку и загляните в них

Не поленитесь выйти на площадку и загляните в них.

Щиты расположенные на лестничных площадках, как правило состоят из трех отсеков: абонентского, распределительного и слаботочного отсека. Конструктивно для каждого отсека предусмотрена своя дверца, а с лицевой стороны имеются смотровые окна для снятия показаний счетчика. На дверце распределительного отсека должна быть нанесена схема этажного щитка чтобы электрику из ЖКУ было понятно что куда идет. Но как правило это не всегда соблюдается.

В распределительном отсеке этажного щита располагаются счетчики электроэнергии. И как в нашем случае пакетные выключатели. В абонентском отсеке установлены автоматические выключатели на din-рейке. Для того чтобы отключить автомат или проверить его положение достаточно открыть дверцу этого отсека (не нужно открывать весь щиток).

Слаботочный отсек этажного щита располагается отдельно от силовой части. В нем размещают кабеля телефонной и радиосвязи, интернет, домофон, охранная сигнализация и т.п.

Конструкция

Колпачок СИЗ состоит из двух основных частей: колпака (корпуса) и внутренней пружины.

Корпус состоит из пластика. Причем это должен быть термоустойчивый и невозгораемый материал. Чаще всего используют ПВХ или нейлон. Для удобного и быстрого соединения проводов с помощью этих приспособлений, внешнюю поверхность колпачка оснащают ребрами или выемками, которые повышают силу вращения при накручивании.

Внутренняя пружина имеет форму конуса, ее основная роль заключается в обеспечении плотного контакта между проводниками. Обычно пружину изготавливают из стали с анодированным покрытием.

Самозажимные клеммники WAGO

Кроме клеммников с болтами есть также клеммники с зажимами. Они  дороже обычных, но позволяют производить соединение намного быстрее, особоенно в связи с новыми требованиями ПУЭ и запрете на скрутки.

Самый известный производитель таких клеммников фирма WAGO. Каждая клемма является отдельным устройством с несколькими отверстиями для подключения проводов, в каждое из которых вставляется отдельный провод. В зависимости от исполнения соединяет от 2 до 8 проводников. Некоторые виды заполняются внутри токопроводящей пастой для лучшего контакта.

Они выпускаются  как для разъёмного, так и для неразъемного соединения.

В клеммы для неразъёмного соединения зачищенный провод просто вставляется и пружинные усики фиксируют провод внутри. Провод можно использовать только жёсткий (одножильный).

В клеммах для разъёмного соединения провод зажимается при помощи откидного рычажка и пружинного зажима, позволяющих легко подключать и отключать провода.

Поскольку провода не соприкасаются между собой, клеммы позволяют соединять провода разного сечения, одножильные с многожильными, медные с алюминиевыми.

Лучше всего этот способ соединения проводников показал себя при небольших токах и наибольшее распространение получил в сетях освещения. Эти клеммы малогабаритные и легко помещаются в переходных коробках.

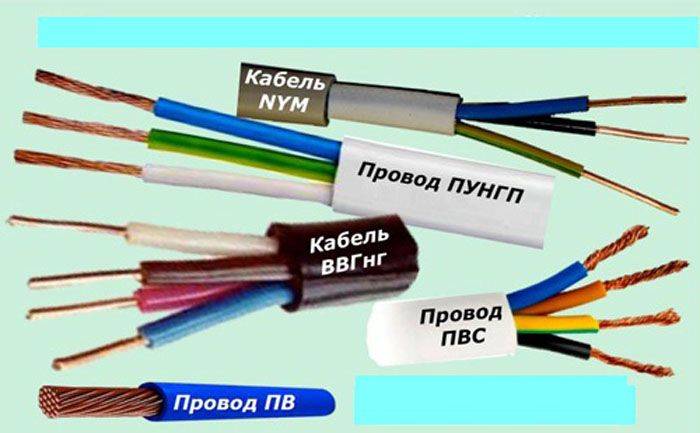

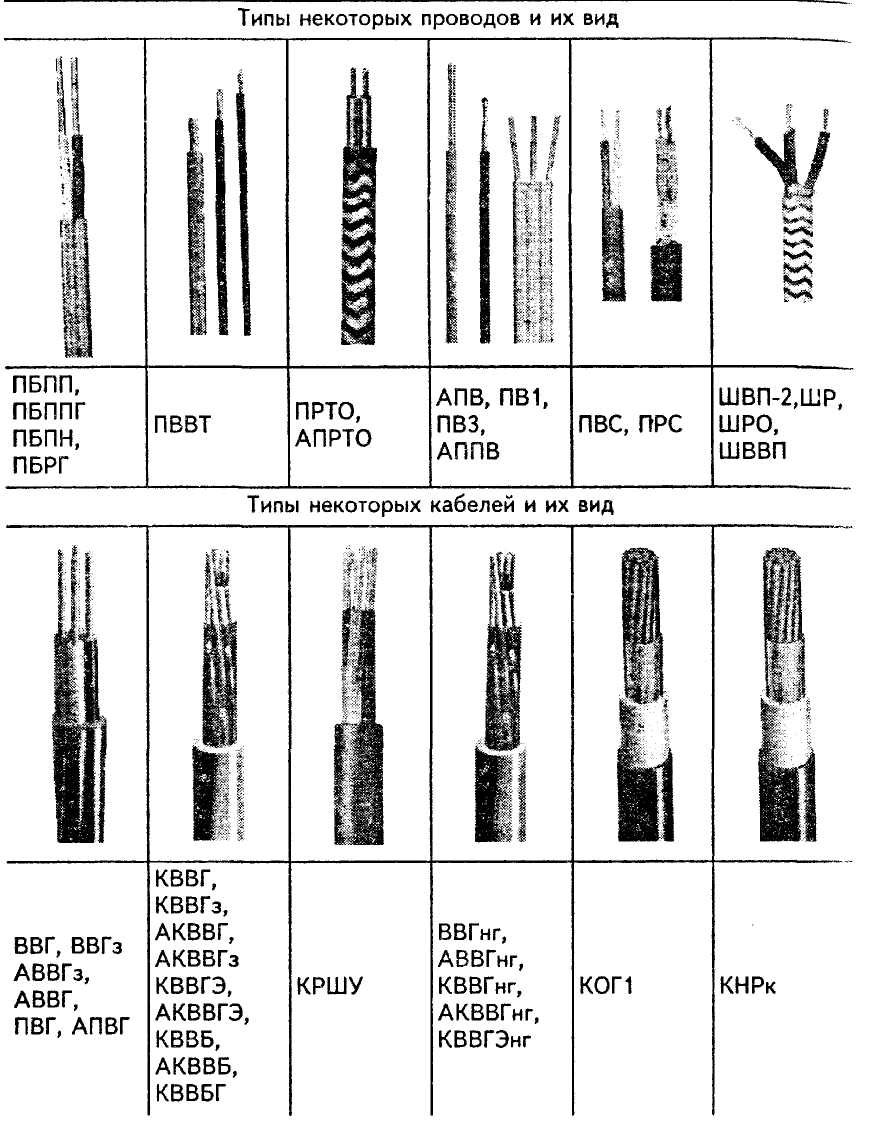

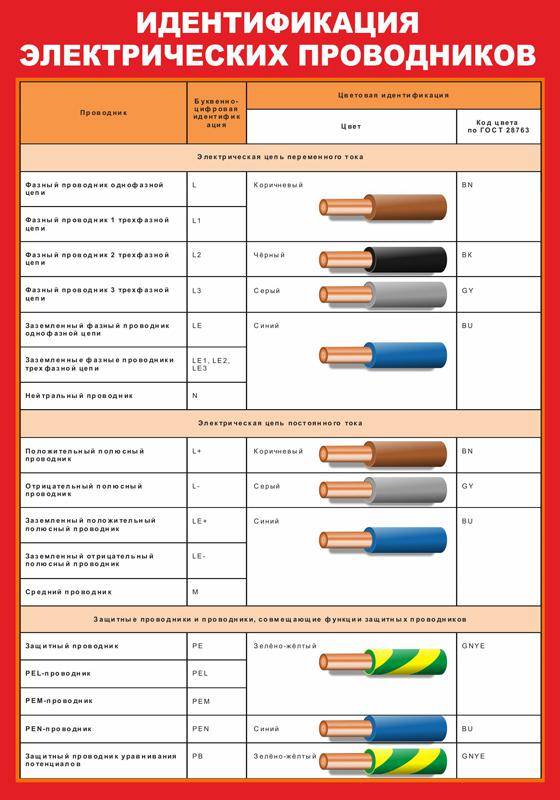

Классификация проводников

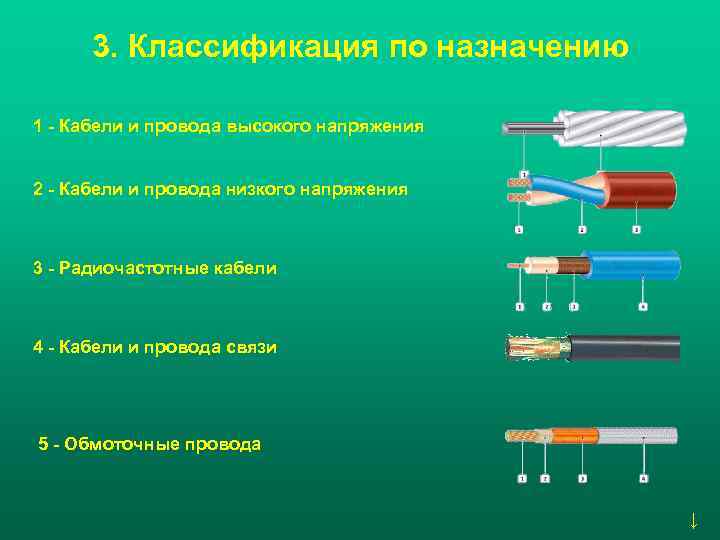

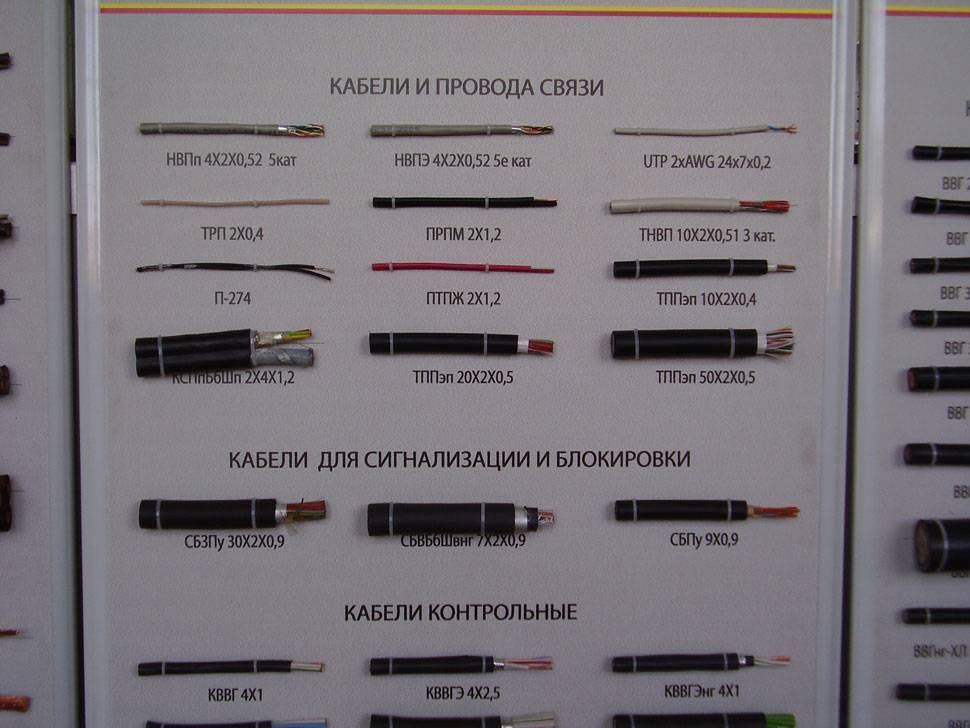

Виды соединительных изделий, применяемых при устройстве электрической сети, приводятся в ГОСТ 15845-80.

В зависимости от конструкции и назначения они подразделяются на провода, кабели и шнуры.

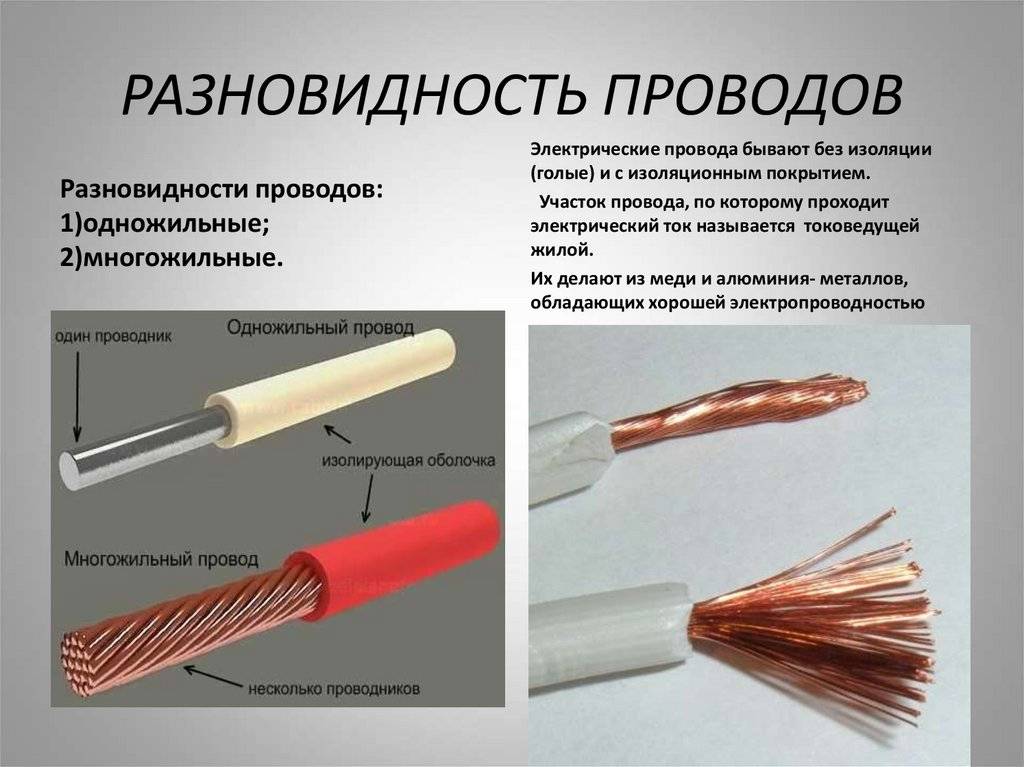

Провода

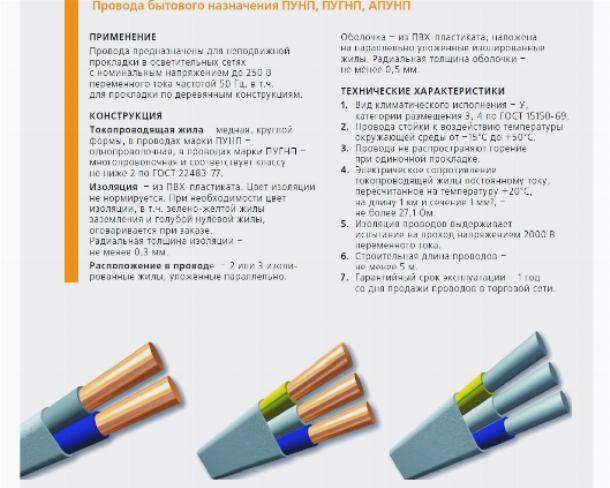

Представляют собой 1-3 жилы из меди, заключенные в оплетку из ПВХ, полиэтилена или резины. Они объединяются общей изоляцией. Жилы могут быть цельными или состоять из нескольких проводников. Их площадь сечения составляет не более 2,5 мм. Провода не применяют для прокладки под землей или там, где требуется повышенная безопасность.

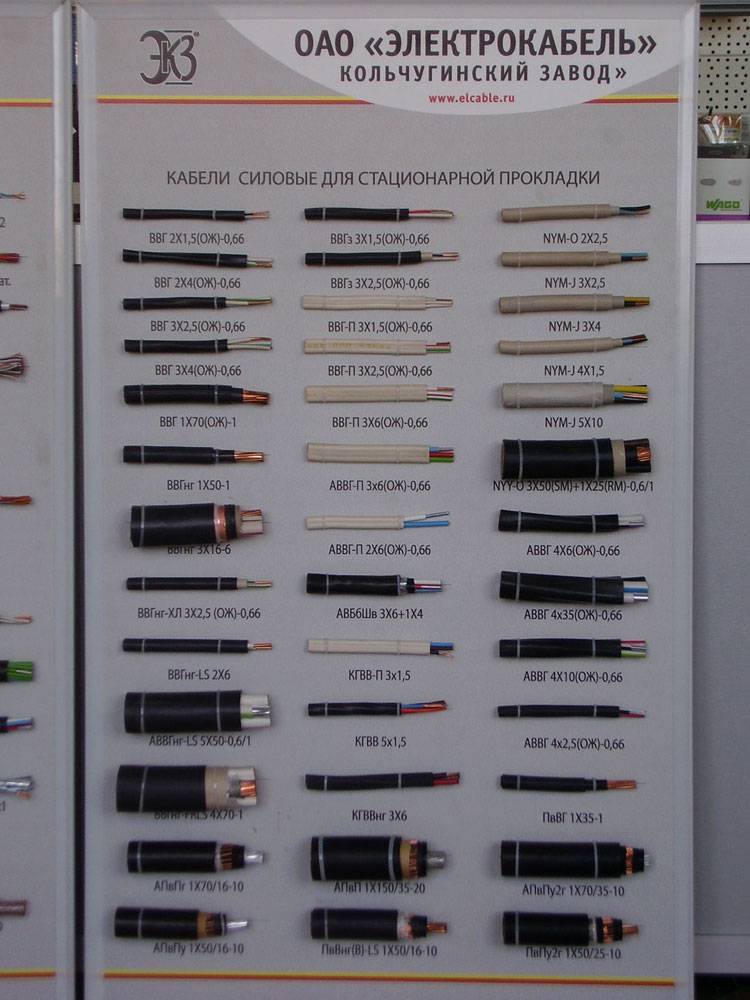

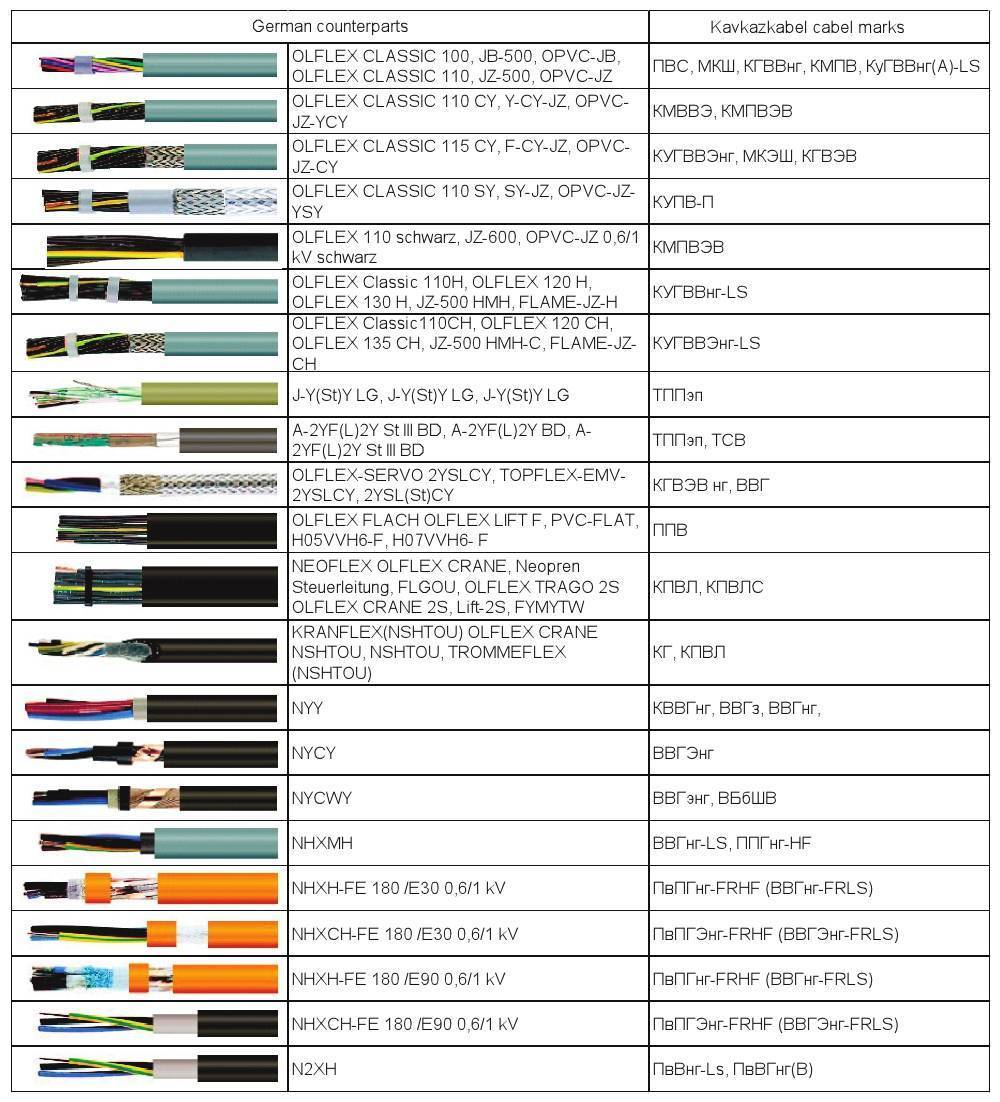

Кабель

Электрокабели имеют более сложную конструкцию и усиленную изоляцию. Между жилами может быть дополнительное заполнение, иногда присутствует экран, двойная оплетка. Для организации электропроводки в жилых помещениях всегда используют только кабели. Некоторые из них прокладывают под землей или по воздуху.

Шнур

Это провод, обладающий повышенной гибкостью. Его используют в приборах, которые должны работать в условиях подвижности: утюгах, блендерах, электробритвах и т.п.

Примером служит шнур ШРО. Его оплетка состоит из тканевых нитей, а гибкость соответствует 5 классу.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому

Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

  • Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
  • Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
  • Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

  • простота в изготовлении и монтаже;
  • нет необходимости поиска крепежа и его покупки в магазинах;
  • возможность использовать (установка и замена) самоделок многократно;
  • можно крепить, как один, так и несколько проводов одновременно.

Как соединять провода опрессовкой

Ещё один способ соединения проводов — это опрессование. Это способ, при котором на соединяемые провода или кабели одевается медная или алюминиевая гильза, после чего опрессовывается специальным опрессователем. Для тонких гильз используют ручной опрессователь, а для толстых гидравлический. Этим способом можно даже соединять медные и алюминиевые провода, что недопустимо при болтовом соединении.

Для соединения этим способом кабель зачищают на длину больше, чем длина гильзы, чтобы после одевания гильзы проволока выглядывала на 10–15 мм. Если опрессовыванием соединяются тонкие проводники, то предварительно можно сделать скрутку. Если кабеля большого сечения, то, наоборот, на зачищенных участках необходимо проволоку выровнять, сложить все кабеля вместе и придать им круглую форму. В зависимости от местных условий кабеля можно сложить концами в одну сторону или встречно. На надежность соединения это не влияет.

На подготовленные кабеля плотно одевается гильза или, при встречной укладке, провода вставляются в гильзу с двух сторон. Если в гильзе остаётся свободное место, то его заполняют кусочками медной или алюминиевой проволоки. А если кабеля не помещаются в гильзе, то несколько проволочек (5–7 %) можно откусить бокорезами. При отсутствии гильзы нужного размера можно взять наконечник для кабеля, отпилив от него плоскую часть.

Популярные статьи  Подключение домофона commax, визит, vizit, элтис, комакс, метаком

Гильза опрессовывается 2–3 раза по длине. Места опрессовки не должны находится на краях гильзы. От них необходимо отступить 7–10 мм, чтобы при опрессовке не раздавить проволоку.

Достоинством этого способа является то, что он позволяет соединять провода разного сечения и из разных материалов, что затруднительно при других способах соединения.

Главный распределительный щит

Главный распределительный щит (ГРЩ) является низковольтным комплектным устройством (НКУ). Он содержит в себе набор аппаратуры для обеспечения ввода, учета, и распределения электроэнергии. Также ГРЩ осуществляет функции контроля, управления, и защиты отходящих электрических цепей, распределительных или групповых, как на жилых домах, так и на общественных, и на промышленных объектах. Электроэнергия подается с понижающей трансформаторной подстанции на вводы щита. Аппаратура главного распределительного щита представляет собой функциональные блоки, размещенные в нескольких панелях, соединенных между собой электрически или механически. Таким образом, предназначение ГРЩ – ввод, прием, и распределение электроэнергии между групповыми потребителями.

Как правильно называется деталь для крепления и защиты электрокабеля?

ГРЩ служит для обеспечения:

подключения линий электроснабжения;

электроснабжения потребителей электроэнергии;

контроля и восстановления качества электроснабжения;

селективной защиты, т.е. в пределах неисправных блоков;

защиты от токовых перегрузок и от короткого замыкания как вводных, так и распределительных линий и устройств, составляющих ГРЩ;

автоматического ввода резерва (АВР), установок компенсации реактивной мощности (УКРМ);

учета потребления электроэнергии в сетях переменного тока (50 Гц, 380/220 В);

ГРЩ имеет следующие вводы питания:

  • основные вводы – от трансформаторных подстанций (ТП)
  • резервные вводы – от трансформаторных подстанций, бензиновых, дизельных или газовых генераторов; иногда и от солнечных батарей, и от ветряных генераторов.

В нормальном режиме группы потребителей ГРЩ питаются каждый от своего ввода, как правило, от трансформаторной подстанции. Однако каждая группа этих потребителей может подключаться сразу к нескольким резервным вводам питания ГРЩ, если будет отключено собственное основное питание. Такое подключение может быть осуществлено как вручную, так и автоматически путем АВР.

Как правильно называется деталь для крепления и защиты электрокабеля?

При резервировании питания в ГРЩ происходит переключение секций от нерабочего ввода к другому рабочему, который может быть и под нагрузкой, это так называемый ввод резерва с секционированием. Также могут переключаться группы потребителей от собственного нерабочего ввода к свободному резервному источнику электроснабжения.

Панели главного распределительного щита выполняются на токи от 600 до 6000 ампер, поскольку эти низковольтные комплектные устройства ближе всех расположены к мощным преобразователям и источникам электроэнергии. Их защитная аппаратура обеспечивает селективную защиту от коротких замыканий в этих условиях.

Как правильно называется деталь для крепления и защиты электрокабеля?

Для различных номинальных токов и условий эксплуатации, панели ГРЩ имеют различные размеры корпусов:

  • в ширину кратные 450 мм, 600 мм, 800 мм, 1000 мм;
  • в глубину кратные 450 мм, 600 мм, 800 мм, 1000 мм; высотой 1800 мм, 2000 мм, 2200 мм, или 2400 мм.

Эти размеры наиболее удобны для монтажа. Однако, для конкретных объектов размеры могут быть и иными. Бывают односторонние и двухсторонние панели ГРЩ, допускающие обслуживание с одной или с двух сторон.

Панели и шкафы ГРЩ делятся на следующие пять типов:

Вводные. Они содержат аппаратуру ввода, учета и контроля качества электроэнергии;

Вводные с АВР. Содержат еще и аппаратуру АВР.

Распределительные. Содержат аппараты распределения, а также могут содержать блоки учета, блоки ручного управления, блоки автоматического управления, и другие блоки и панели для собственных нужд.

Панели управления внешними установками большой мощности;

Как правильно называется деталь для крепления и защиты электрокабеля?

Контрольно-управляющие панели ГРЩ, включающие в себя аппаратуру контроля качества электроэнергии, аппаратуру управления вспомогательными и основными нагрузками, приемные и передающие (и телеметрические) аппараты, могут быть физически выделены для уменьшения электромагнитных помех, и выделены функционально, для удобства обслуживания.

Сборные шины – еще одна важная функциональная часть ГРЩ. Это медные проводники с изоляторами, служащие для распределения и коммутации токов. В современных ГРЩ иногда сборные шины выполняют с коммутирующей аппаратурой. Такие конструкции дают возможность переключать ГРЩ с основной сборной шины на резервную, чтобы конструкцию можно было обслуживать не отключая ГРЩ.

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо  сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

 Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
