Как сделать пробник-индикатор для электрика своими руками?

Содержание

Прозвонка кабеля измерительными устройствами.

Для прозвонки кабеля существует достаточное количество специализированных пробников и устройств, однако на практике чаще всего применяют прозвонку, телефонные трубки, стрелочные или цифровые измерительные приборы.

Если работы по монтажу кабеля предполагается выполнять часто, то смысл в приобретении специализированных приборов есть. Если же работы будут выполняться редко, то предпочтительней воспользоваться более простыми и дешевыми устройствами такими как телефонные трубки или прозвонка.

В рамках этой статьи рассмотрим как прозванивать кабель с помощью прозвонки, мультиметра и телефонных трубок.

Поиск жил кабеля прозвонкой.

Прозвонка

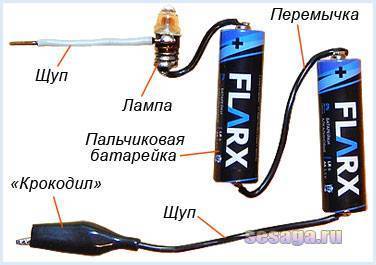

состоит из источника напряжения, лампы, двух измерительных щупов и представляет собой простейший пробник. Прозвонку можно изготовить из двух пальчиковых батареек, лампы накаливания с рабочим напряжением 2,5 В и отрезков монтажного провода.

Один вывод лампы припаивают, например, к положительному полюсу батарейки, ко второму выводу лампы припаивают щуп, выполненный из отрезка медного провода. К отрицательному полюсу батарейки припаивают второй щуп, состоящий из отрезка гибкого провода с насадкой типа «крокодил» на конце. Можно обойтись и без крокодильчика, но тогда в процессе прозвонки одна рука будет всегда занята, так как ей придется держать щуп и жилу кабеля.

При касании щупами металлической поверхности или замыкании щупов между собой лампа загорается. Вот и весь принцип работы прозвонки.

Как сделать пробник-индикатор для электрика своими руками?

Как сделать пробник-индикатор для электрика своими руками?

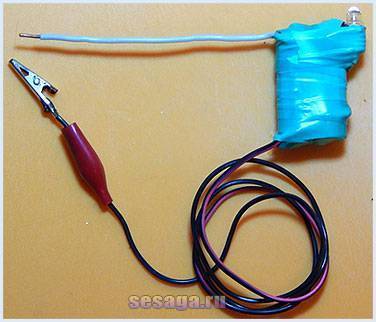

Для удобства работы с прозвонкой и придачи ей эстетичного вида батарейки, лампу и щупы желательно обмотать изолентой, чтобы получилось что-то похожее на корпус.

Как сделать пробник-индикатор для электрика своими руками?

Как сделать пробник-индикатор для электрика своими руками?

Поиск жил кабеля осуществляют следующим образом: к искомой жиле на одном конце кабеля подключают щуп прозвонки с крокодилом, а на другом конце кабеля вторым щупом поочередно касаются имеющихся жил. Как только при касании к одной из жил лампа загорится, значит, искомая жила найдена. Найденной жиле присваивают порядковый номер, которым она сразу же маркируется с обеих сторон кабеля. И таким образом производится прозвонка кабеля.

Как сделать пробник-индикатор для электрика своими руками?

Как сделать пробник-индикатор для электрика своими руками?

Поиск жил кабеля мультиметром.

Процесс поиска жил кабеля мультиметром
такой же, как и при работе с прозвонкой, но результат измерения определяется по величине сопротивления, что очень удобно. Удобство заключается в том, что по сравнению с лампой числовое значение сопротивления дает более наглядное представление о наличие короткозамкнутых участков схемы или участках с переходными сопротивлениями, которые образуются вследствие нарушения контакта в соединениях. Конечно, и прозвонкой можно определить подобные неисправности, но для этого придется делать дополнительные измерения.

Мультиметр переводим в режим измерения «Прозвонка
» и начинаем прозвонку кабеля.

Как сделать пробник-индикатор для электрика своими руками?

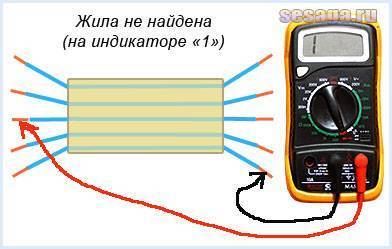

Черным щупом «садимся» на искомую жилу, а красным щупом касаемся всех жил на противоположной стороне кабеля. В процессе поиска единица
на индикаторе мультиметра, обозначающая бесконечное сопротивление, будет говорить о том, что искомая жила не найдена. Как только на индикаторе появится значение сопротивления близкое к нулю
, а мультиметр станет издавать звуковой сигнал, значит, жила найдена.

Как сделать пробник-индикатор для электрика своими руками?

Как сделать пробник-индикатор для электрика своими руками?

При прозвонке кабеля, концы которого расположены в разных помещениях или на удаленном расстоянии друг от друга, предпочтительней использовать телефонные трубки
, потому как в процессе поиска жил можно вести диалог, что очень удобно.

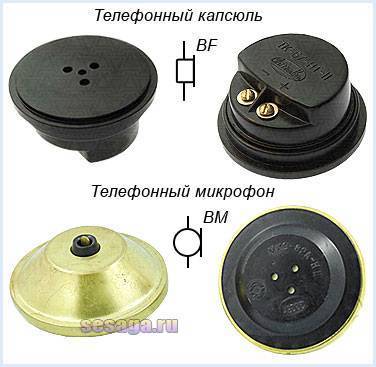

Перед тем как работать с телефонными трубками их немного дорабатывают. В каждой трубке телефонный капсюль и микрофон соединяют последовательно
и к одной из трубок подключают источник напряжения. Как правило, источником служит гальванический элемент с напряжением не более 3 В. Затем от каждой трубки выводят по два щупа из гибкого монтажного провода с крокодильчиками на концах.

Как сделать пробник-индикатор для электрика своими руками?

Как сделать пробник-индикатор для электрика своими руками?

Теперь если обе трубки соединить между собой, как показано на рисунке ниже, между ними возникнет электрическая цепь
, благодаря которой становится возможным общаться. Вот по такому принципу и работают телефонные трубки, применяемые для прозвонки кабеля.

Как сделать пробник-индикатор для электрика своими руками?

Поиск жил ведут следующим образом: на правом конце кабеля черным щупом трубки подключаются к заранее известной жиле, а красным щупом к искомой жиле. На левом конце кабеля черным щупом второй трубки подключаются к заранее известной жиле, а красным щупом ведут поиск, касаясь поочередно всех жил. Как только искомая жила будет найдена, трубки соединятся в электрическую цепь, и станет возможным вести диалог.

Как сделать пробник-индикатор для электрика своими руками?

Как сделать пробник-индикатор для электрика своими руками?

Важно!
Перед прозвонкой кабеля трубки соединяют в цепь для проверки работоспособности и оценки заряда батареи. Если слышимость в трубках низкая, то батарея подлежит замене

Аркашка для электрика

Как сделать пробник-индикатор для электрика своими руками?

В шумных цехах не совсем удобно пользоваться тестерами со звуковой индикацией. Тыкаясь в схему станка, приходиться одновременно держать щупы прибора и смотреть на его показания, щёлкать переключателем режима работы тестера. Электрики в простых схемах, где не нужна точность измерения обычно ищут такие неисправности как: короткое замыкание или обрыв, цела катушка магнитного пускателя или оборвана, находятся ли токоведущие части под напряжением. Данный пробник позволяет проверять наличие фазы в сети, короткое замыкание и наличие сопротивления в цепи. С помощью него можно проверять катушки магнитных пускателей и реле на обрыв, прозванивать концы дросселей, двигателей, разбираться с выводами многообмоточных трансформаторов, проверять выпрямительные диоды и многое другое. Пробник не имеет выключателя питания и переключателя режима работы. Он снабжен двумя светодиодами красного и желтого свечения, а так же неоновой лампой. Питается пробник от батареи «Крона» напряжением 9 в, потребляемый ток при замкнутых щупах составляет не более 110 мА, при разомкнутых не потребляет энергии. Работоспособность устройства сохраняется при снижении напряжения питания до 4 в. При разряженной батарее ниже 4 в пробник работает как указатель сетевого напряжения.

Как сделать пробник-индикатор для электрика своими руками?

При прозвонке сопротивления цепи от нуля до 150 ом загорается красный и желтый светодиоды, при сопротивлении цепи от 150 Ом до 50 кОм горит только жёлтый светодиод. При подаче на щупы сетевого напряжения 220-380 в загорается неоновая лампа и светодиоды слегка мерцают.

Как сделать пробник-индикатор для электрика своими руками?

Работа схемы

Пробник выполнен на трёх транзисторах. В исходном состоянии все транзисторы закрыты так как щупы пробника разомкнуты. При замыкании щупов напряжение положительной полярности через диод VD1 и резистор R5 поступает на затвор полевого транзистора V1, который открывается и через переход база-эмиттер транзистора V3 соединяется с минусовым проводом источника питания. Вспыхивает светодиод VD2. Транзистор V3 также открывается, загорается светодиод VD4. При подключении к щупам сопротивления в пределах 150 Ом-50 кОм светодиод VD2 гаснет, так как он зашунтирован резистором R2, сопротивление которого относительно меньше измеряемого, и напряжение на нём недостаточно для его свечения. При подаче на щупы сетевого напряжения вспыхивает неоновая лампа HL1. На диоде VD1 собран однополупериодный выпрямитель сетевого напряжения. При достижении напряжения на стабилитроне VD3 12 вольт открывается транзистор V2 и тем самым запирает полевой транзистор V1. Светодиоды слегка мерцают.

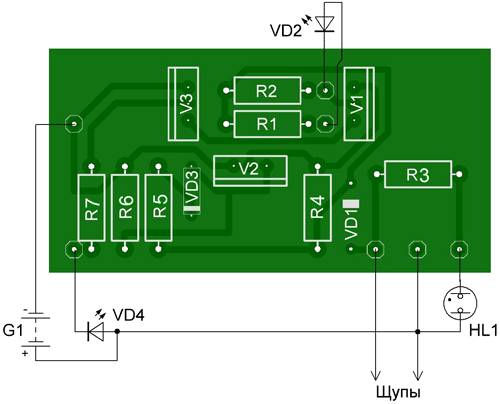

Как сделать пробник-индикатор для электрика своими руками?

О деталях

Полевой транзистор TSF5N60M заменим на 2SK1365, 2SK1338 от импульсных зарядных устройств видеокамеры и т.п. Транзисторы V2, V3 заменимы на EN13003A от энергосберегающей лампы. Стабилитрон Д814Д, КС515А или аналогичный с напряжением стабилизации 12-18 в. Резисторы малогабаритные 0,125 вт. Неоновая лампа от индикатора-отвёртки. Светодиоды АЛ307 или другие аналогичные, красного и желтого свечения. Диод выпрямительный любой с током не менее 0,3А и обратным напряжением более 600 в, например: IN5399, КД281Н.

Пробник при правильном монтаже начинает работать сразу после подачи питания. При наладке диапазон 0-150 Ом можно сместить в ту или иную сторону подбором резистора R2. Верхняя граница диапазона 150 Ом-50 кОм зависит от экземпляра транзистора V3.

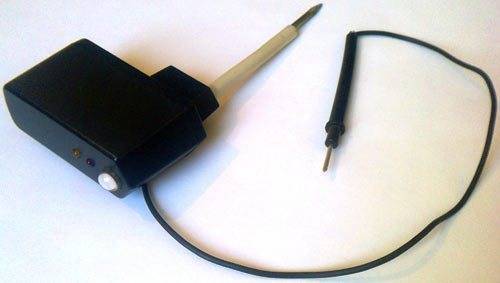

Пробник размещают в подходящем корпусе из изоляционного материала. Я использовал корпус от телефонного зарядного устройства. Спереди выводят щуп-штырь на который надет отрезок из трубки ПХВ, а с противоположной части корпуса провод из хорошей изоляции со штырём или крокодилом.

Популярные статьи  Что такое термоусадочная трубка, её виды, назначение, технические характеристики

ПОМНИТЕ, что работая с данным пробником нужно СОБЛЮДАТЬ ПРАВИЛА ЭЛЕКТРОБЕЗОПАСНОСТИ!

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
V1 Полевой транзистор TSF5N60M 1 Поиск в магазине Отрон В блокнот
V2, V3 Биполярный транзистор D4204D 2 Поиск в магазине Отрон В блокнот
VD1 Выпрямительный диод 1N5399 1 Поиск в магазине Отрон В блокнот
VD2, VD4 Светодиод АЛ307БМ 2 Красного и желтого свечения Поиск в магазине Отрон В блокнот
VD Стабилитрон Д814Д 1 Поиск в магазине Отрон В блокнот
R1, R7 Резистор 300 Ом 2 Поиск в магазине Отрон В блокнот
R2 Резистор 82 Ом 1 Поиск в магазине Отрон В блокнот
R3 Резистор 110 кОм 1 Поиск в магазине Отрон В блокнот
R4 Резистор 220 кОм 1 Поиск в магазине Отрон В блокнот
R5 Резистор 75 кОм 1 Поиск в магазине Отрон В блокнот
R6 Резистор 12 кОм 1 Поиск в магазине Отрон В блокнот
HL1 Неоновая лампа 1 Поиск в магазине Отрон В блокнот
G1 Батарея 9 В 1 Поиск в магазине Отрон В блокнот
Добавить все

Мнение об устройствах Extech DV30

Указанный индикатор фаз (световой) очень простой в использовании. Всего у него имеется три зажима. В данном случае генератор установлен на 3 А. Если верить специалистам, то конденсаторы используются высокого качества. Всего у модели предусмотрено два датчика. Таким образом, скорость определения фазы очень высокая. Допустимый уровень влажности равняется только 33 %.

Конденсатор в устройстве установлен емкостного типа. Рабочая частота фазового датчика равняется 500 Гц. В свою очередь пороговое сопротивление составляет 20 Ом. Для работы с силовыми щитками модель не подходит. Однако при проведении в квартире ремонта может сильно помочь

Также важно отметить, что у модели предусмотрена функция калибровки. Купить этот индикатор фазы на рынке можно за 6 тыс

руб.

Как сделать пробник-индикатор для электрика своими руками?

Прозвонка проводов из лампочки и батарейки

Для того чтобы собрать устройство для прозвонки проводов и кабелей не обязательно иметь какие либо познания в электронике или радиотехнике. Не нужно разбираться в диодах, резисторах или конденсаторах. Сегодня я покажу, как сделать прозвонку для проводов
из обычной батарейки и лампочки.

Итак, потребность в таком приборе у меня возникла при расключении распределительных коробок. То есть нужно было определить откуда и куда какой провод идет.

Конечно, когда в схеме два три провода то определить направление линий в коробке не составит труда, но согласитесь если проводка выполнена десятками направлений выполнить такую работу крайне не просто.

Однажды меня попросили собрать распредкоробки. То есть ситуация была такой, когда люди наняли электриков для выполнения монтажа электропроводки. Эти электрики часть работы сделали, взяли за нее деньги и куда-то пропали.

Большую часть работы они конечно сделали, а именно проложили провода, завели все концы в подрозетники и распредкоробки, ну и так по мелочи, установили точечные светильники . На этом вся их работа закончилась.

Оставалось только установить розетки, выключатели соединить провода в распределительных коробках, для чего меня и вызвали. Заказчик бился в панике и попросил меня закончить все дела с электрикой как можно скорее, чтобы все наконец то заработало.

В распределительные коробки заходило по 8-10 проводов в разных направлениях и определить какой куда идет не так и просто особенно если ты не выполнял разводку проводов. Вот здесь и стала, необходимость в таком устройстве как прозвонка проводов
.

Это прибор, который состоит из лампочки, батарейки, щупов и соединительных проводов между ними.

Лампочка на напряжение 6 Вольт. Изначально батарейка была установлена крона на 9 Вольт, но со временем она подсела и я в ее корпус установил четыре обычных пальчиковых батарейки на 1.5 Вольт каждая и соединил их последовательно. То есть в сумме они также дают 6 Вольт.

Соединительные провода между ними самые обычные, тонкие, гибкие

Здесь очень важно чтобы их длина была достаточной для прозвонки проводов на длинных дистанциях

Для удобства измерений на один конец щупа установил зажим типа «крокодильчик».

Это удобно в том плане когда, например коробки находится в разных комнатах и для того чтобы прозвонить кабель крепим «крокодил» в одной коробке, идем в другую и проверяем. То есть можно справиться самому с таким работами.

Прозвонка многожильного кабеля мультиметром

Мультиметр – это несложный прибор, который должен выполнять как минимум такие измерения: величин постоянного и переменного электрического напряжения и тока и значение электрического сопротивления.

Для прозвонки проводов и кабелей
используется функция проверки сопротивления. Если точнее, то в этом процессе интересует не величина сопротивления, а его наличие или отсутствие, показывающее состояние проверяемой цепи.

Перед проведением работ прибор переключается в режим измерения сопротивления в самом низком диапазоне значений. Большинство моделей мультиметров при наличии цепи могут выдавать звуковой сигнал, что значительно повышает удобство работы с прибором.

Прозвонка жил кабеля
или проводов производится следующим образом:

  1. если концы проводов находятся на незначительном расстоянии друг от друга, то достаточно к ним подсоединить щупы прибора и произвести измерение;
  2. при значительной протяженности исследуемого участка необходимо на одном конце кабеля накоротко замкнуть (соединить между собой) все жилы, а прозвонку проводов производить с другого конца последовательным подсоединением прибора к каждой паре проводников.

Если прибор вообще не выдает никаких показаний, то варианта два: либо кабель или провод «перебит» полностью, либо ошибочно производится измерение сопротивления не той цепи.

Не путать с тем когда на дисплее отображается ноль и когда на дисплее вообще нет ни каких цифр. Когда отображается ноль значит цепь замкнута но сопротивление цепи настолько малое что показания близки к нулю (например при прозвонке коротких проводов
). А когда на дисплее вообще ни чего не отображается, тогда нет замкнутой цепи (либо несоответствие жил провода, либо обрыв в самом проводе.)

Общее устройство и принцип работы

Световыми индикаторами называют указатели, работающие на основе источника света. Светодиодные приборы работают за счет светового излучения из p-n-перехода при прохождении через него тока.

В быту используются переносные приборы для индикации, в том числе мультиметры. Основное предназначение – определение наличия/отсутствия тока и разности значений напряжения. Вольтаж зависит от типа прибора, по конструкции индикаторы бывают одно- и двухполюсные. При первом варианте токоведущая часть одна, при втором – две.

В магазинах продаются простые тестеры в виде авторучек и отверток. Конструкция размещается в корпусе из диэлектрика со смотровым окошком. Основные элементы: светодиод и резистор. Снизу располагается щуп, сверху металлический контакт для касания рукой.

Эти приборы позволяют:

  • определить ноль и фазу;
  • вольтаж на предохранительном оборудовании.

Однополюсные тестеры-отвертки делятся на:

  • пассивные;
  • с дополнительными функциями;
  • с расширенным функционалом.

Пассивный тестер используется для определения наличия напряжения в электрооборудовании и проводке. Для контакта используется плоская отвертка, сопротивление создает схема в ручке. Светодиод загорается при прикосновении к детали, по которой течет ток.

Преимущества пассивной отвертки:

  • простая конструкция;
  • не требуется источник питания;
  • не требуются специальные знания.

Недостатка два: тусклое свечение светодиода и необходимость во время тестирования снять перчатки.

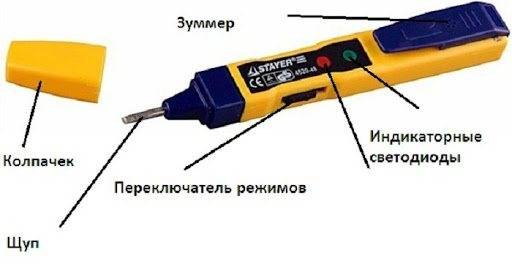

Прибор с дополнительным функционалом можно использовать в двух режимах: бесконтактном и контактном. Определяется наличие напряжения, можно проверить провода, кабели, предохранители. Запитывается такой тестер от батареек. Ноль и фаза определяется так же, как с пассивной отверткой. При тестировании бесконтактным методом прибор держится, не касаясь нижней части. К проводнику подносится верхняя часть.

Индикаторы с расширенным функционалом цифровые. Сделать что-то подобное самостоятельно невозможно.

Большинство двухконтактных индикаторов профессиональные. По функционалу они почти не отличаются от одноконтактных. Эти приборы оснащены двумя щупами, на концах которых острые штыри. В процессе тестирования можно узнать значение напряжения (параметр отображается на экране).

Подробнее о типах индикаторных отверток

Наиболее близкими по конструкции и возможностям являются модели с неоновой лампой и светодиодом. Отличаются они порогом чувствительности (для диода он существенно ниже 60В) и наличием дополнительных возможностей.

Популярные статьи  Какие лампочки подходят для диммера Legrand?

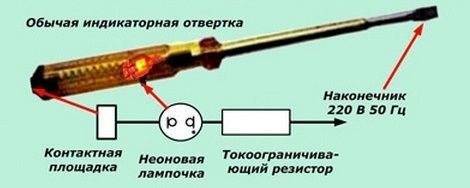

В отвертке с неоновой лампой возможностей минимум – она «умеет» только обнаруживать переменный ток в цепи.

Как сделать пробник-индикатор для электрика своими руками?

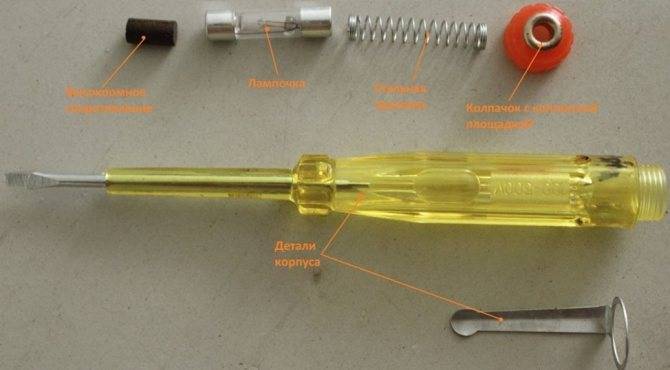

Вот так изделие выглядит в разобранном виде. Как видно на фото, элементов питания в этом приборе нет, разряжаться со временем просто нечему. Работать, то есть включать лампочку, эта отвертка будет только при контакте с электрической цепью, в которой имеется напряжение не менее 60В, и телом человека.

Важно: токоограничивающий резистор в схеме предусмотрен именно для того, чтобы снизить силу тока в проверяемой цепи до уровня, безопасного для человека

Как сделать пробник-индикатор для электрика своими руками?

Модель используется для определения фазы и, методом исключения, нуля.

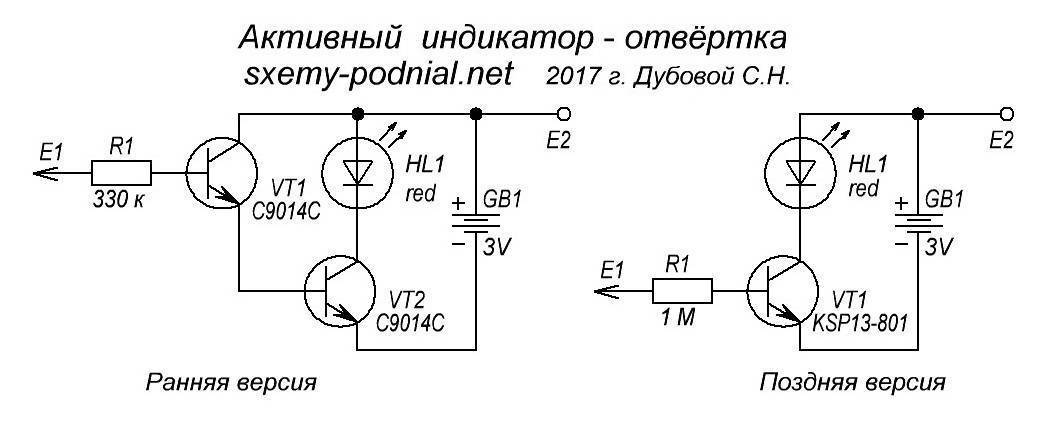

В более сложных изделиях элементы питания могут присутствовать, в этом случае тестер можно применять и в бесконтактном режиме – детектор будет определять наличие электромагнитного поля, но тоже только при определенном уровне напряжения.

Как сделать пробник-индикатор для электрика своими руками?

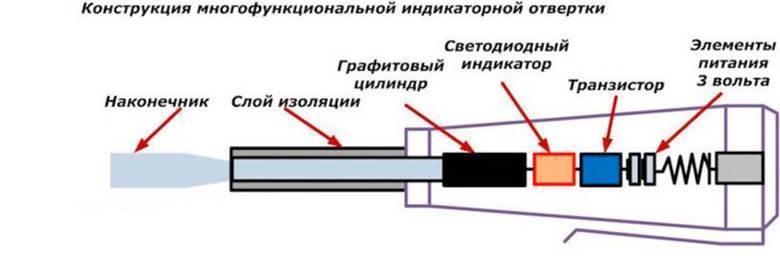

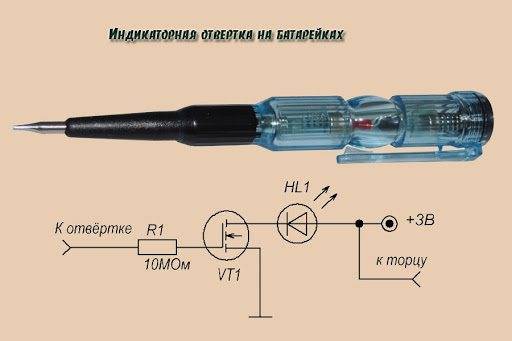

Индикаторная отвертка со светодиодом работает по схожему принципу, только в качестве индикатора выступает диод.

Как сделать пробник-индикатор для электрика своими руками?

Почти всегда такие изделия снабжены элементами питания, могут работать в контактном и бесконтактном режиме. Часто помимо световой индикации присутствует и звуковая. Этот тип инструмента считается универсальным.

Как сделать пробник-индикатор для электрика своими руками?

Бесконтактные индикаторные отвертки работают по принципу обнаружения «наводок», то есть ищут электромагнитное поле. Отличить их от контактных вариантов легко – в этих изделиях пластиковый щуп, а не металлический.

Как сделать пробник-индикатор для электрика своими руками?

Электронные индикаторные отвертки имеют в качестве индикатора цифровой дисплей и, как правило, дополнительный индикатор фазы.

Как сделать пробник-индикатор для электрика своими руками?

Принцип работы тот же – при касании щупом участка электрической цепи на дисплее появляется сообщение об уровне напряжения. Именно в этом заключается основное отличие электронного прибора от обычного, хотя для точных измерений все же лучше пользоваться тестером или мультиметром.

А где же здесь индикатор напряжения?

Понимание того, как напряжение сети делится между двумя последовательными конденсаторами, имеет решающее значение для выяснения, как работает емкостной индикатор.

Вернемся к теории электрических цепей. В последовательной цепи напряжение будет распределяться по величине сопротивления (закон Ома). У конденсатора, чем меньше его емкость, тем больше так называемое емкостное сопротивление переменному току. Таким образом, когда два конденсатора соединены последовательно, наибольшая доля приложенного к ним напряжения будет падать на меньшем приборе.

В приведенном выше примере только несколько вольт находится между ногами и полом (на большой емкости), а остальная часть из 220 В приложена между вашей головой и нитью накала лампочки (к меньшей емкости). Теперь, если вы держите большой палец на контактной площадке на торце рукоятки емкостного индикатора и прикасаетесь им к оголенному участку провода, питающего светильник, то вместо малой емкости в цепь протекания емкостного тока оказывается включенной чувствительная к малым токам схема индикатора напряжения. Ток этот, конечно, возрастает, но высокоомный резистор внутри индикатора ограничивает его до неопасной величины. В результате протекания тока в индикаторе светится неоновая лампа или светодиод либо звучит зуммер.

Пробник-индикатор без элементов питания

Самые обыкновенные работы, связанные с электричеством, трудно делать без измерительных инструментов.
Совершенно необязательно определять характеристики электронной цепи тестером, в почти всех случаях удобнее обойтись универсальным пробником, инфицирующим наличие этих характеристик средством световых сигналов. Этого полностью довольно для комфортной и неопасной работы с электронными цепями.
Рассматриваемая схема пробника-индикатора не содержит частей питания. Заместо энергии обычно используемых в пробниках батареек, тут употребляется энергия заряженного конденсатора.

Самодельные устройства

Индикатор напряжения является обязательным атрибутом в работе электрика. А что делать, когда в наличии не оказалось заводского тестера и необходимо проверить наличие напряжения в сети? Можно сделать пробник своими руками. Перед тем, как сделать индикатор напряжения, нужно еще раз повторить его схему. Контактное жало индикатора подключено к резистору, он нужен чтобы ограничивать ток, протекающий через тело человека, до безопасной величины, тот, в свою очередь, к неоновой лампочке, а она подключена к контактной пластине, которую замыкают пальцем во время работы.

В качестве элемента сопротивления для большей безопасности (чтобы избежать электрического удара при работе с высоким напряжением) рекомендуется применить или один резистор на 1 МОм или если такого нет, два резистора с номинальной величиной для каждого не менее 500 кОм, которые соединяются последовательно. В качестве светового элемента можно использовать любую газоразрядную индикаторную лампу, допускается даже использование неоновой лампы от стартера, который работает в комплекте с люминесцентными лампами-трубками.

Жалом может служить кусочек тонкой стальной проволоки или спицы. Для замыкающего контакта на рукоятке подойдет любая тонкая металлическая пластинка. Все эти элементы соединяются (спаиваются) в последовательности, описанной выше. Например, прозрачная авторучка или фломастер с тонкими стенками (можно прорезать отверстие в корпусе под лампу, если он непрозрачный). Зная, как работает индикаторная отвертка, вполне возможно сделать ее самому.

Если же проверить электрическую цепь на наличие напряжения нужно срочно, и нет времени возиться с паяльником и сложной конструкцией, можно применить еще более простой способ. Для него понадобится только лампочка от стартера и достаточно высокоомный резистор. К одному из контактов лампы прикручивается резистор и самодельный индикатор напряжения готов!

Достаточно лишь взяться за контакт резистора (другим контактом он прикручен к лампе), а свободный контакт лампы выступит в качестве жала данной самоделки. Им нужно дотронуться до проверяемого кабеля. Если провод находится под напряжением, лампочка загорится. Данный пробник подойдет в качестве временного средства, когда под рукой не окажется магазинного тестера.

Виды и устройство индикаторных отверток

Тестер включает жало из металла, выступающий в роли проводника, резистор, преобразующий электричество до безопасной величины. Индикационный элемент в электрической цепи отвертки — неоновая лампочка, либо светодиод, который устанавливается после резистора. Индикатор соединяется с токопроводящим контактом на торце или корпусе рукоятки.

Принцип работы пробника прост. Жало прибора прикладывают к проводу, ток, если это фаза, проходит через тестер, резистор (сопротивление) на лампу или диод, а затем в землю. При работе с устройством, человек выполняет функцию заземляющего элемента. Когда ток проходить через резистор, его значение падает до безопасных величин, пользователь не ощущает, когда ток проходит через тело.

Такая конструкция заложена в основу простейших и универсальных моделей тестеров. Выделяют несколько видов индикаторных отверток:

Простые

В корпус установлена рабочая электрическая схема, со стандартным набором элементов: транзистор, резистор, индикатор — неоновые лампочки. Нулевая фаза — человек, который замыкает контактную пластину. Инструмент не функционален — определяет напряжение на проводе, но часто не срабатывает при напряжении в сети меньше 60 Вольт. Не подходит для поиска обрыва сети.

Со светодиодами

Модели имеют конструктивные и функциональные отличия от примитивной модели. В качестве индикатора установлен светодиод, позволяющий проверять цепь при напряжении, не превышающем 60 Вольт. В пробниках этого типа бывает биполярный транзистор, батарейки, которые дают возможность выполнять бесконтактную проверку. Светодиодные пробники подходят для определения обрывов в электрической цепи, тестируют схемы электрооборудования.

Универсальные

Портативные устройства с широкими возможностями. Инструментом этого типа выполняют тестирование контактным и бесконтактным способом, определяют обрыв, короткое замыкание с помощью «прозвона» сетей, в этом помогает световое и звуковое оповещение. Универсальные пробники используют при ремонте или настройке электронных приборов, транспорта, предназначены для работы с постоянным и переменным током. Работает тестер на батарейке, за зарядом которой следят. Если аккумулятор потеряет заряд, работать универсальная отвертка не будет.

Тип индикаторной отвертки выбирают в зависимости от предполагаемых работ. Для использования в быту достаточно простой модели, а для работы с электронными приборами выбирают универсальное устройство.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

  1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
  2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
  3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
  4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.
Популярные статьи  Почему вырубает тумблер верхнего света в квартире и общий тумблер на щитке в подъезде?

Универсальный детектор электропроводки

Самодельная версия комбинированного устройства. Состоит из 2 модулей:

  • металлоискателя;
  • электростатического детектора.

Такое исполнение усложняет конструкцию прибора, но расширяет спектр его возможностей. Он способен найти:

  • обесточенную линию;
  • провод под напряжением внутри металлического профиля;
  • арматуру, гвозди и т.д.

Индуктивные катушки металлоискателя выполняют из провода марки ПЭВТЛ сечением 0,35 кв. мм, наматывая их на ферритовый сердечник диаметром 8 мм.

Количество витков:

  • L1 – 120;
  • L2 – 45.

В схеме задействованы 2 усилителя марки КР140УД1208. Транзистор КТ315 (VT1) выступает генератором высоких частот (100 кГц). Он переходит в режим возбуждения благодаря переменному резистору R6.

Диод КД522 выпрямляет выходной сигнал VT1.

Микросхема К561ЛЕ5 выступает генератором звука. Выходной сигнал с VT1 посредством компаратора на базе усилителя КР140УД1208ОУ переводит ее в режим ожидания, что сопровождается затуханием светодиода.

https://youtube.com/watch?v=uOhEbo4vW9k

Порядок настройки металлоискателя:

  1. Разместить прибор на удалении от металлических предметов.
  2. С помощью подстроечных резисторов R3 и R5 добиться, чтобы генерация стала минимальной (диод светится слабо и неравномерно).
  3. Вращая R3, погасить диод.
  4. Поднести металлический предмет, например монету, и с помощью подстроечных резисторов настроить чувствительность.

При попадании металлического предмета в поле действия антенны из катушек L1 и L2 происходит срыв генерации с последующим запуском компаратора и свечением диода. Одновременно пьезоизлучатель издает звук частотой 1000 Гц.

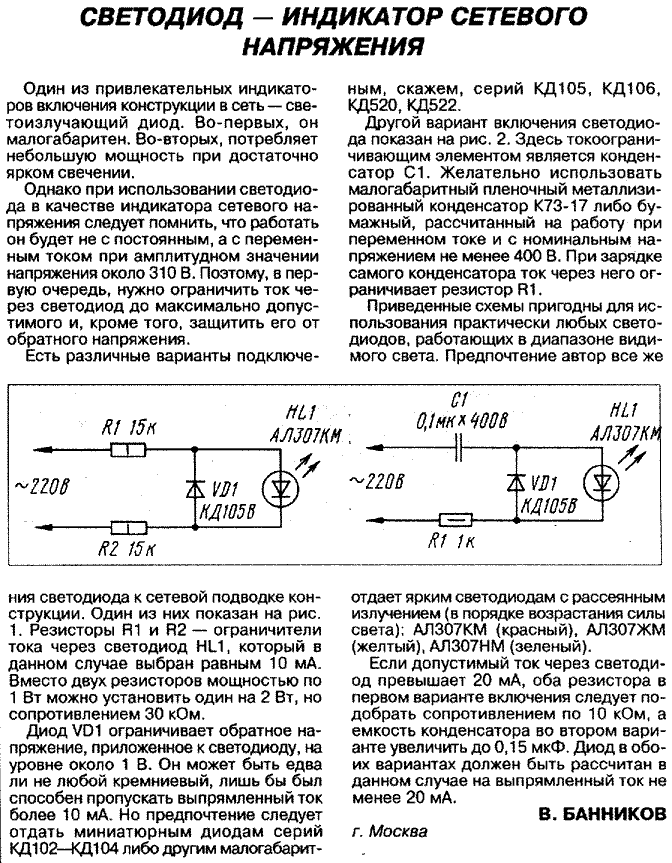

Индикатор напряжения на светодиодах своими руками

Как сделать пробник-индикатор для электрика своими руками?

Проверка напряжения в цепи – процедура, необходимая при выполнении различного рода работ, связанных с электричеством. Некоторые любители-электрики, а иногда и профессионалы пользуются для этого самодельной «контролькой» – патроном с лампочкой, к которому подсоединены провода.

Хотя такой метод запрещен «Правилами безопасной эксплуатации электроустановок потребителей», он достаточно эффективен при грамотном использовании. Но все же в этих целях лучше пользоваться светодиодными определителями – пробниками. Их можно купить в магазине, а можно изготовить самостоятельно.

В этой статье мы расскажем, для чего нужны эти приборы, по какому принципу они работают и как изготовить индикатор напряжения на светодиодах своими руками.

Для чего нужен логический пробник?

Это устройство с успехом применяется, когда необходимо произвести предварительную проверку работоспособности элементов простой электрической схемы, а также для первичной диагностики несложных приборов – то есть в тех случаях, когда не требуется высокая точность измерений. С помощью логического пробника можно:

  • Определить наличие в электроцепи напряжения величиной 12 – 400 В.
  • Определить полюса в цепи постоянного тока.
  • Произвести проверку состояния транзисторов, диодов и других электрических элементов.
  • Определить фазную жилу в электроцепи переменного тока.
  • Прозвонить электрическую цепь для проверки ее целостности.

Наиболее простыми и надежными приборами, с помощью которых производятся перечисленные манипуляции, являются индикаторная отвертка и звуковая отвертка.

Пробник электрика: принцип работы и изготовление

Простой определитель на двух светодиодах и с неоновой лампочкой, получивший среди электриков название «аркашка», несмотря на несложное устройство, позволяет эффективно определять наличие фазы, сопротивления в электроцепи, а также обнаруживать в схеме КЗ (короткое замыкание). Универсальный пробник для электрика в основном используется для:

  • Диагностики на обрыв катушек и реле.
  • Прозвонки моторов и дросселей.
  • Проверки выпрямительных диодов.
  • Определения выводов на трансформаторах с несколькими обмотками.

Это далеко не полный перечень задач, которые решают с помощью пробника. Но и перечисленного достаточно, чтобы понять, насколько полезно это устройство в работе электромонтера.

В качестве источника питания для этого устройства используется обычная батарейка с показателем напряжения 9 В. Когда щупы тестера замкнуты, величина потребляемого тока не превышает 110 мА. Если же щупы разомкнуты, то устройство не потребляет электроэнергию, поэтому ему не нужен ни переключатель режима диагностики, ни выключатель энергопитания.

Прозвонка многожильных кабелей с целью их маркировки

При маркировке многожильных кабелей можно использовать описанные выше методы, но существуют способы, позволяющие существенно упростить этот процесс.

Способ 1: применение специальных трансформаторов, у которых имеется несколько отводов вторичной обмотки. Схема подключения такого устройства показана на рисунке.

Как сделать пробник-индикатор для электрика своими руками?
Использование трансформатора для маркировки

Как видно из рисунка, первичная обмотка такого трансформатора подключена к сети питания, один конец вторичной обмотки подсоединен к защитному экрану кабеля, остальные выводы — к его жилам. Для маркировки проводов необходимо замерить напряжение между экраном и каждым проводом.

Способ 2: использование блока резисторов с разным номиналом, подключенного к проводам кабеля с одной стороны, как показано на рисунке.

Как сделать пробник-индикатор для электрика своими руками?
Резисторы, подключенные к выводам кабеля

Для определения кабеля достаточно замерить сопротивление между ним и экраном. Если вы хотите сделать такой прибор своими руками, то следует подбирать резисторы с шагом не менее 1 кОм, чтобы уменьшит влияние сопротивления провода. Также не следует забывать, что номинал резисторов имеет определенную погрешность, поэтому предварительно замерьте их омметром.

При проверке телефонного многожильного кабеля монтажниками не редко используется гарнитура для прозвонки, например ТМГ 1. Собственно, это две телефонные трубки, к одной из которых подключена батарейка на 4,5 В. Такое несложное приспособление позволяет не только проверить кабель, а и согласовывать свои действия при монтаже и тестировании.

Как сделать пробник-индикатор для электрика своими руками?
Прозвонка телефонной трубкой

Это понятие включает в себя ряд приборов и инструментов следующих наименований:

  • так называемые индикаторы фазы или, проще говоря – индикаторные отвёртки;
  • двухполюсные индикаторы напряжения;
  • универсальные пробники;
  • контрольные приборы (типа «Аркашка»).

Необходимо отметить также, что большинство из приведённых в перечне приборов не занимают, как правило, много места в ремонтном комплекте. Отдельные их образцы вообще переносятся прямо в карманах рабочего снаряжения, где они находятся, образно выражаясь, «всегда под рукой». Последнее утверждение особо касается таких известных приспособлений, какими являются индикаторная отвертка и самодельный контрольный прибор. Особо следует подчеркнуть то обстоятельство, что все эти приборы достаточно надёжны и просты в работе и неплохо замещают (дополняют) относительно габаритный и не всегда удобный в обращении тестер. С их помощью всегда можно разобраться с разводкой электрики в доме.

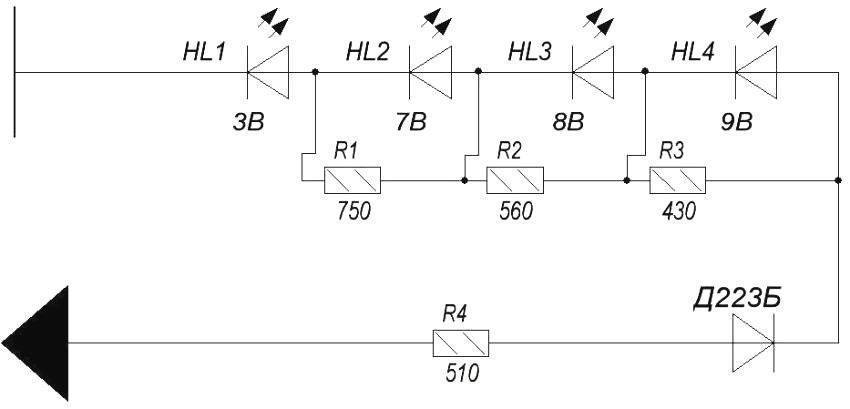

Назначение элементов и принцип работы

Вариант для автомобиля Простая схема для индикации напряжения бортовой сети автомобиля и заряда аккумулятора. Для повышения чувствительности в качестве антенны может быть использован отрезок изолированного провода или телескопическая антенна. Как пример приведем простейшую схему на контроллере ATMega
Этот вариант подходит для цепей до 12В. Такой индикатор годится для прозвонки проводов и выключателей.
Кроме дисплея такие устройства комплектуются зуммером, позволяющим без помех использовать прибор в условиях, когда цифровой индикатор не видно

Если на вход пробника подано импульсное напряжение, скважность импульсов можно оценить по яркости свечения того или иного светодиода.
Если напряжение выше напряжение отсечки полевого транзистора, он открывается и притягивает затвор VT2 на землю, тем самым закрывая его. А жрет она, благодаря постоянно горящему светодиоду, немало.
Болотника и Д.
Точная подстройка порога срабатывания задается резистором R2

Генератор вырабатывает импульсы длительностью около 20 мс, следующие с частотой 15 Гц.
Таким образом, не смотря на свою простоту, схема позволяет заранее узнать, что батарейка начала подходить к концу.
Как сделать нормальную мигалку на светодиоде из схемы так себе работающего индикатора электро поля

https://youtube.com/watch?v=ag0wK31ZPd4

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
