Как настроить сабвуфер в машине

Настройка сабвуфера должна производиться еще во время проектировки короба для динамика. Главную роль тут играют и параметры динамика, которые определяют границу его функционирования в акустическом оформлении. При дилемме, как настроить саб в фазоинверторном корпусе, порт советуют устанавливать как выше, так и ниже, в зависимости от любимого типа музыки. А для прибора в заводском обрамлении подключение сабвуфера мостом ограничено, но при грамотно выбранной схеме добиться хорошего звучания более чем возможно.

Как запасной вариант — использовать специальные приложения для телефона (Сабвуфер Бас).

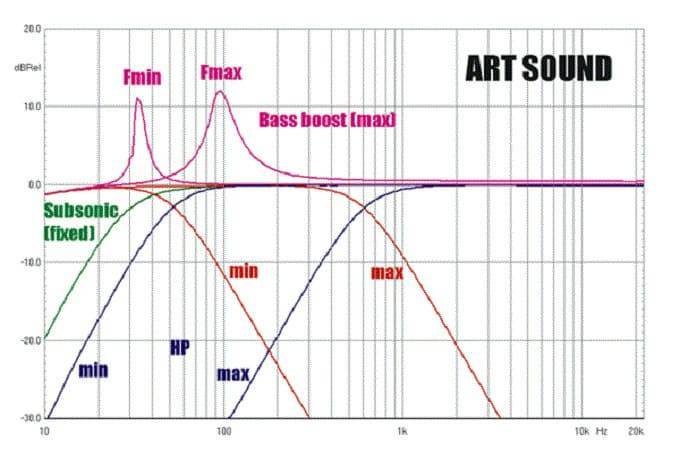

Настройка LPF lowpassfilter фильтра

Сейчас классический LPF-фильтр присутствует на сабвуфере практически всегда. Данный вид фильтра дает возможность выбрать порог, при котором начинается блокировка высоких частот, что позволяет просто смешивать сигнал с другими динамиками. Чтобы правильно настроить фильтр, необходимо заранее узнать, как это делается.

Как выполнить подключение сабвуфера в машине, если нет фишки?

Для начала необходимо убедиться в том, что первоначальный параметр не был слишком завышен, а на сабе не перекрываются вуферы: это рискует привести к ненужному акценту на одном уровне частот (около 120 Гц) и нечеткому звучанию акустики. Но если подключается слишком низко, то может возникнуть большой разрыв между автомобильным сигналом и динамиками.

На старте рекомендуют установить LPF-фильтр на частоте 80 Гц, а затем провести тест на звучание и менять его по желанию, пока оно не будет звучать, как требуется владельцу. А на магнитоле фильтр лучше деактивировать. Когда есть шанс применить LPF на главном устройстве, нужно активировать его лишь там. Запускать фильтр одновременно с усилителем не стоит.

Настройка сабсоника

Сабсоник — это фильтр инфразвукового формата, который умеет ставить блок на сверхнизкие частоты, всегда возникающие в некоторых композициях. Данные частоты нельзя уловить по типичному порогу, поскольку они действуют ниже порога человеческого слуха. Но когда они изначально не обрезаны, устройство будет расходовать дополнительную энергию через запуск по отношению к моноблоку.

Как выполнить подключение сабвуфера в машине, если нет фишки?

Можно настроить активный сабвуфер в машине, автоматически блокируя инфранизкие частоты, — прибор сумеет эффективно воспроизводить лишь те, что присутствуют в установленных пределах. Таким образом, исключается непредсказуемый выход из строя двухкатушечного сабвуфера после ускоренного движения диффузора.

Динамик постарается повторять частоты, лежащие за границами уловимого диапазона (20-25 Гц и ниже). Тогда ход диффузора ускорится, что рискует привести к выходу двухкатушечного устройства возле зазора и завершиться повреждением. Впоследствии качество воспроизведения требуемого басового диапазона повышается в качестве, кроме того, растет громкость.

Для настройки сабсоника стоит установить как минимум на 5 Гц ниже уровня порта фазоинвертора. Чтобы выполнить это, следует включить переключатель и двигать его до нужных данных. Когда сабвуфер настроен без ошибок, то пассажирам в машине его не будет слышно, поскольку он не должен провоцировать создание помех центральному сигналу.

Настройка входной чувствительности GAIN

Порой хозяева автомобилей не знают, как совершается правильная настройка входной чувствительности. Данная величина демонстрирует, как получается подать сигнал на вход, чтобы в результате иметь номинальную мощность. Ее следует подкорректировать для напряжения поступающего потока. Стоит корректно настраивать входящую чувствительность, чтобы исключить случайную смену сигнала, искаженный звук или иные сбои относительно динамиков.

Чтобы изменить значения GAIN, понадобятся:

цифровой вольтметр, который умеет измерять значения напряжения переменного тока;
тестовый CD или файл, где сохранена синусоида с исходным уровнем 0 децибел (важно не использовать слабый испытательный сигнал);
инструкция к сабвуферу к машине, в которой упомянуто допустимое выходное напряжение.

Необходимо отсоединить провода колонок от устройства и убедиться, что на головном приборе выключены басы, эквалайзеры и другие параметры, чтобы получить чистый звук. Уровень входной чувствительности при этом должен быть минимальным, поэтому лучше перейти на мостовой режим. Для сбора более точных данных можно использовать осциллограф.

Описание устройств

Под термином сабвуфер подразумевается акустическая колонка либо система, способная воспроизводить звуковые волны в частотном диапазоне 20-120 Гц. В основу работы положен принцип преобразования электрических сигналов от усилителя в звуковые. Для этого используется электромеханическое устройство — динамик, который имеет специальную конструкцию, обеспечивающую генерацию низкочастотных звуковых сигналов. Для улучшения звучания он установлен в корпусе, имеющем строго определенный объем. Детали корпуса и подвес динамика не должны создавать посторонних звуков (скрипа).

Конструктивные особенности сабвуферов

Для установки динамика имеется несколько конструкций:

  1. Открытая установка динамика или неограниченный акустический экран. Элемент размещается на ящике, имеющем большой объем. На автомобиле подобным ящиком является багажный отсек в машинах с кузовом типа седан.
  2. Установка в малогабаритный закрытый ящик. Размеры ящика накладывают ограничения на частотные диапазоны, срезая самые низы.
  3. Фазоинверторный корпус. В подобном устройстве применяется канал, имеющий определенные габаритные размеры. В основу фазоинвертора положен эффект встречи волн, излучаемых внешней и внутренней стороной динамика.
  4. Полосовой корпус, который представляет собой фазоинвертор с дополнительной переборкой. Динамик располагается внутри, на перегородке. Звук передается через отверстие фазоинвертора. Конструкция применяется для создания малогабаритных устройств с улучшенными параметрами звучания.
  5. Корпус пассивного излучателя, представляющего собой сочетание активного и пассивного динамиков с идентичными характеристиками. Элементы работают в противофазе. За счет расстояния и размеров, которые рассчитываются для каждого устройства индивидуально, удается получать чистый звук с низкой частотой.
Популярные статьи  Провод заземления: маркировка, цвет, требования, сечение

как подключит саб?

QUOTE (FOX1 @ Sep 16 2007, 14:36)
как подключить активный саб, если нет на магнитоле выхода на него?
QUOTE (Phantom_666 @ Sep 16 2007, 15:02)

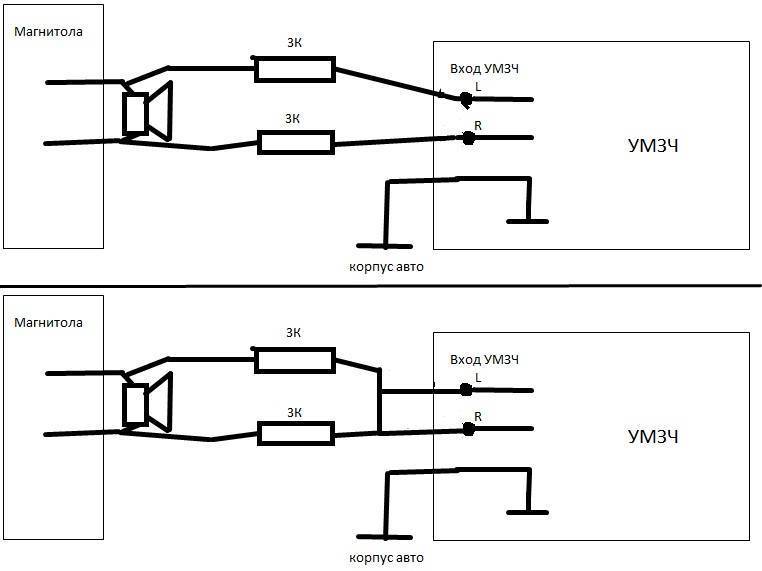

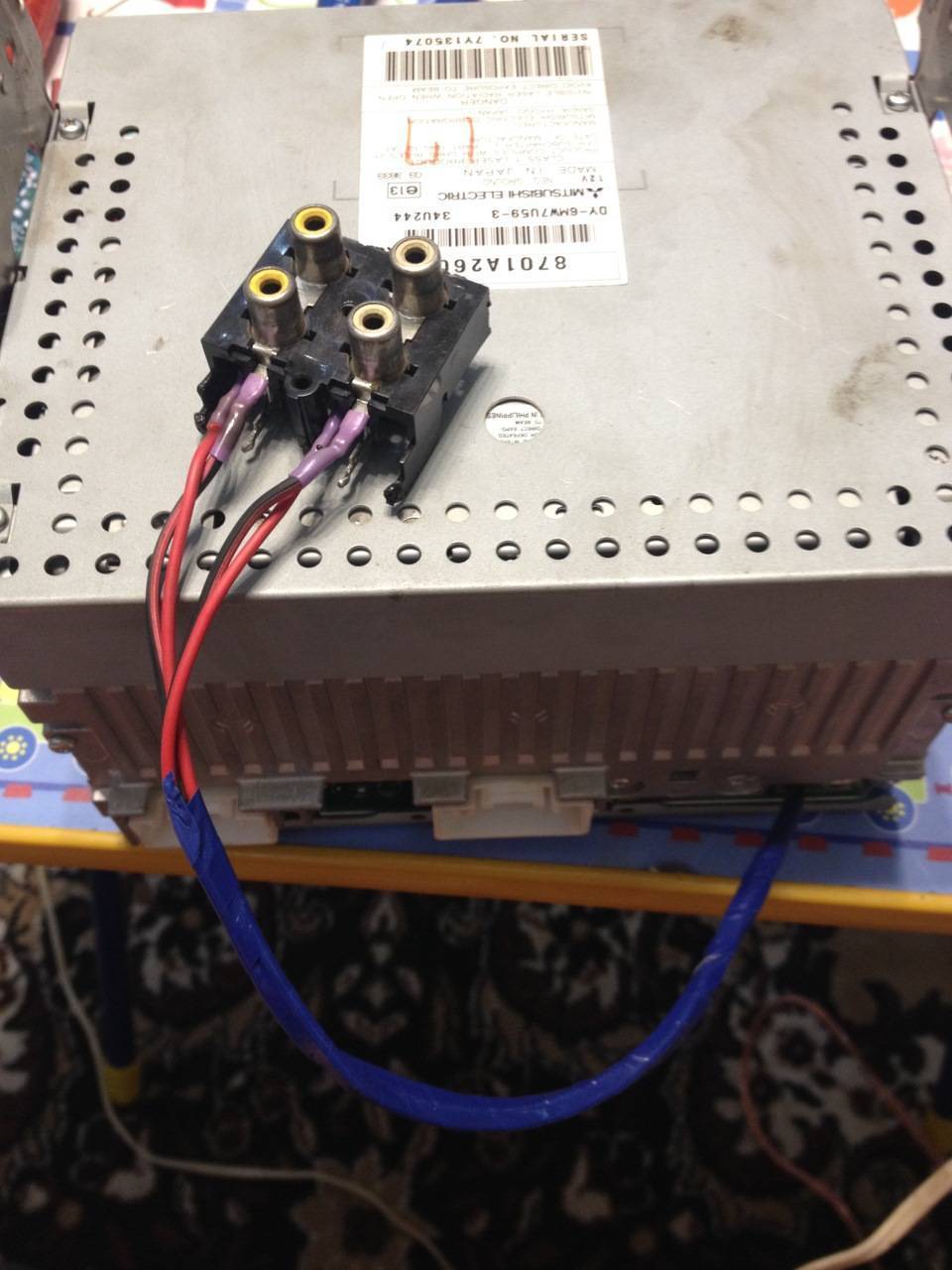

А хоть какие-то линейные выходы есть? Можно подключить от линейного выхода задних колонок (REAR OUT), ну или на крайняк от фронтальных (FRONT OUT). Выход на саб отличается от обычных линейных тем, что на нём уже отфильтрован и оставлен только низкочастотный диапазон, плюс при наличии этого выхода на магнитоле есть управление сабом.

Тобишь можно отключить(или не отключать?) заднюю калонку и подключить саб? Усилок на нем не сгорит?

Линейные выходы посмотрю в среду

Хочу ставить саб на 1000 ват за 4500р. Это нармально будет?

QUOTE (FOX1 @ Sep 16 2007, 15:27)
Тобишь можно отключить(или не отключать?) заднюю калонку и подключить саб? Усилок на нем не сгорит?

Линейные выходы посмотрю в среду

Хочу ставить саб на 1000 ват за 4500р. Это нармально будет?

QUOTE (Phantom_666 @ Sep 16 2007, 21:38)
При этом нужно учитывать, что номинальная мощность саба должна быть немного больше мощности усилителя

Мощностные показатели усилителей всегда должны перекрывать мощностные показатели динамических головок.

Мощностные показатели усилителей всегда должны перекрывать мощностные показатели динамических головок

Ну а по подробнее можно!? Про КНИ вапче не понял who is it. А мощеность перекывать- это не опасно если на максимуме врубить скажем с перекрытием в 1,5 раза?

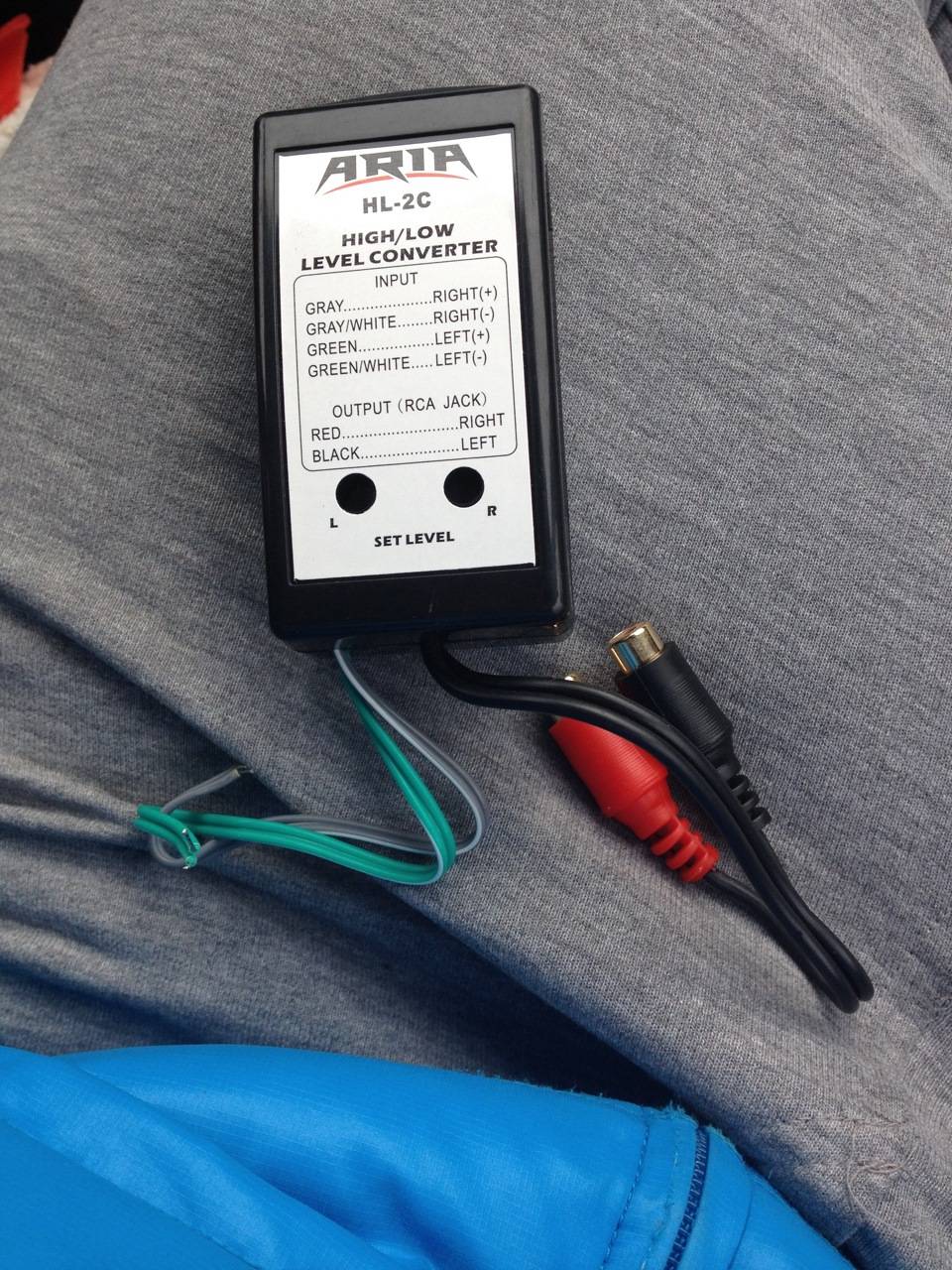

1. Если на магнитоле нет линейных выходов (это те, к которым акт.саб/усилитель подключают), то активный саб/усилитель должен иметь входы высокого уровня – это в магазине надо будет спросить. В разъём входов высокого уровня акт.саба/усилителя подключаешь провода, которые шли на заднюю акустику. 2. Чтобы не снимать магнитолу для определения наличия линейных выходов можно поискать в Гугле свою модель магнитолы (например https://best-carmusic.ru) и прочитать про её технические характеристики что-то типа «CD/MP3/WMA-ресивер, 4х45 Вт,…, Линейные выходы 2 пары RCA (фронт / тыл-сабвуфер)».

QUOTE (Nikittaa @ Sep 17 2007, 14:28)
Ну а по подробнее можно!? Про КНИ вапче не понял who is it. А мощеность перекывать- это не опасно если на максимуме врубить скажем с перекрытием в 1,5 раза?
QUOTE (Dark Merlin @ Sep 18 2007, 10:21)
Видел в свое время очень интересный вариант SoundStream Angina

У кенвудов была куча таких усилков.

Здесь тоже вход для стереосигнала, который мешается в моно для саба.

ЗЫ Моделька запомнилась тем, что в обзоре вызвала шок у тестеров перевыполнив ТТХ по всем показателям. добавлено в

Насчет, многоканальных усилков. видел четырех канальник, где была возможность скоммутировать два канала в мост для саба, т.е. стерео вход раскидывался им на два канала средние + высокие и один канал мостом низкие. марку не помню.

Источник

Ошибки при подключении

Неправильно смонтированная аудиосистема выдаёт не только плохой звук, но может приводить к выходу из строя головного устройства, скачкам напряжения бортовой сети, перегоревшим предохранителями, электроприборам, коротким замыканиям и повреждению электропроводки.

Список типичных ошибок:

  • Усилитель завышенной мощности приводит к повреждению НЧ динамика. Главное правило подбора, при котором раскрывается весь потенциал звучания сабвуфера: мощность усилителя должна быть меньше заявленных показателей пиковых нагрузок низкочастотника. Грамотно рассчитать номинал усилителя можно по формуле: U – величина напряжения бортовой сети автомобиля с запущенным двигателем и питанием от генератора = 14, 4 Вольт;
  • I – номинальное значение предохранителя, либо их суммарное значение в случае нескольких отдельных каналов;
  • KПД (коэффициент полезного действия) – постоянное значение: сабвуферы класса AB – 50% (0,5), класс D – 75% (0,75);
  • n – число независимых каналов устройства.

Усилитель с пониженной мощностью – происходит падение диапазона чувствительности, саб невозможно «раскачать», вместо внятного баса слышен фоновый гул.
Несовместимые параметры магнитолы и динамика НЧ. Если в головном устройстве есть вывод «Sub Out», то мощность рассчитывают по аналогичной формуле, как к усилителю.
Номинал предохранителей в системе не соответствует пиковой нагрузке: если их значение в Амперах ниже необходимой, то перегорание будет происходить даже на незначительных мощностях. В случае слишком сильного сопротивления происходят скачки напряжения в бортовой сети и перегрев электропроводки.
Неправильно установленная полярность на линейных выходах – сабвуфер не включается.
Силовые и акустические кабеля не соответствуют параметрам сети – низкое качество звука.
Неправильная настройка кроссоверов или эквалайзера.

Настройку низких частот после инсталляции сабвуфера в акустическую систему проводят с помощью цифрового эквалайзера, выводя динамики на пиковые нагрузки. Современные устройства обладают широкими возможностями и набором различных функций для регулировок (например, регулировка подъёма басов, «Ваss Вооst», режим шумоподавления). Коррекцию звучания следует выполнять аккуратно, не превышая уровень сигнала на 3 ДБ. Следует помнить, что увеличение мощности на НЧ-динамик происходит кратно: если выставить подъём басов +10 ДБ, то на регистр линейного входа мощность будет выше в 14 раз, в результате чего происходит перегрузка, предохранители сгорают, а компоненты системы выходят из строя.

Как выполнить перепрошивку

  • Приобрести SD-карту, отформатировать в формате FAT, exFAT;
  • На официальном сайте производителя бесплатно скачиваем прошивку;
  • Сохраняем данные в корневом каталоге SD-карты;
  • Вставляем SD-карту в разъем на магнитоле, запускаем, ждем окончания обновления;
  • Включаем, выключаем модуль;
  • Настраиваем новый интерфейс под себя.

При некорректной установке прошивки потребуется дополнительная калибровка экрана с помощью CAN-шины. Сделать это самостоятельно невозможно, только в условиях СТО. После успешной перепрошивки доступно:

  • графический эквалайзер;
  • просмотр фото, картинок, видео;
  • улучшенное качество звучания;
  • возможность установки навигационного комплекса.
Популярные статьи  Как проверить симистор мультиметром?

Недостатки штатной магнитолы

  • Устаревшая прошивка с «коробки»;
  • Не все опции изначально доступны;
  • Необходимость в периодическом обновлении программного обеспечения;
  • Кнопочный интерфейс.

Основные отличия пассивных и активных сабвуферов

Чтобы ответить на вопрос об отличительных моментах активного и пассивного сабвуферов, нужно сперва разобраться, что представляет собой каждая из конструкций по отдельности.

Что такое пассивный сабвуфер

Пассивный саб представляет собой конструкцию из одной либо нескольких динамических головок низкой частоты (НЧ), заключённых в единый корпус, материалом которого может быть как фанера, так и дерево. Чтобы такое устройство воспроизводило звуковые колебания, необходимо подключение к внешнему усилителю звуковой частоты через НЧ фильтр, который пропускает только полосу сигнала с низкими частотами.

Пассивный сабвуфер представляет собой отдельные устройства динамиков, фильтров и усилителя. Каждый из этих блоковприобретается по отдельности и при монтаже соединяется между собой

Что представляет собой активный

Активный саб — это единый готовый акустический блок, состоящий не только из динамика и фильтра, но и усиливающего устройства. Такое оборудование в подключении несколько проще, также бытует мнение, что качество звучания превосходит звук от пассивного сабвуфера. Но если разобраться детальнее, то качество звука напрямую зависит от того, как произведена настройка.

Активный сабвуфер имеет встроенный усилитель, что позволяет экономить место в автомобилях с малым свободным пространством. Для подключения к магнитоле достаточно подать питание и аудиосигнал

Разница между ними

Чтобы определиться, какой конструкции отдать предпочтение, стоит рассмотреть основные моменты, на которые автовладельцы обращают внимание при выборе:

  1. Ценовой показатель — стоимость активного саба выше, что обусловлено наличием в устройстве усилителя и других дорогостоящих элементов.
  2. Преимущества монтажа — пассивные конструкции сложнее в монтаже из-за необходимости дополнительно устанавливать фильтр и усилитель. Наличие усилителя в активной системе позволяет экономить место, что особенно актуально для небольших автомобилей.
  3. Качество звучания — многие могут утверждать, что звук активной системы должен быть лучше. Однако звучание напрямую зависит от правильности настройки системы. Если исходить из практики, то при качественной наладке пассивного саба, звучание превосходит работу активной системы.
  4. Простота настройки — у активной акустической системы более расширенные возможности настройки, но если используется хороший внешний усилитель, то эта особенность сводится на нет.

Плюсы и минусы систем

К положительным сторонам пассивного сабвуфера относится сравнительно низкая стоимость из-за отсутствия встроенного усилителя. Помимо этого момента, применение пассивных систем позволяет собрать акустическое устройство именно с теми запросами, которые будут соответствовать качественному звуку в вашем понимании. Для того чтобы получить сабвуфер с оптимальным качеством звучания, потребуется подобрать усилитель, фильтры частот, а также комплект динамических головок в коробах. По сравнению с активными, для пассивных конструкций используются разные типы корпусов: бандпасс, фазоинверторы, и стандартные коробки. Что касается активных устройств, то в них затруднено использование корпусов разных типов из-за необходимости размещения дополнительной электроники.

Основным преимуществом активного является наличие встроенного усилителя и фильтра, что позволяет соединять систему с автомагнитолой без дополнительных устройств. Эта положительная особенность одновременно является и недостатком. Из-за того, что в одном корпусе располагается и динамик и электроника, приходится чем-то жертвовать. Основной нюанс — недостаточная мощность усилителя.

Как выполнить подключение сабвуфера к бортовой сети автомобиля

Первым делом хочется внести ясность по поводу активных и пассивных сабвуферов. Подключаются они практически одинаково, т.е. на усилитель подаётся питание от аккумулятора и сигнал от головного устройства. О том, как подключить активный сабвуфер, будет рассказано далее.

Для установки пассивного сабвуфера придётся сделать чуть больше действий, а именно – подсоединить динамик к усилителю.

Для выполнения работы потребуются следующие материалы и инструменты:

  • провода и прочие мелочи (о требованиях к ним мы рассказывали выше);
  • кусачки и пассатижи;
  • отвёртки нужных размеров;
  • изолента;
  • хомуты для стяжки и фиксации.

Подключение силового провода

Вначале прокладываем силовой провод. Подключается он к аккумулятору, в процессе установки должен быть отключён. Плюсовой провод питания необходимо защитить предохранителем, разместив его как можно ближе к аккумулятору.

Прокладку силовых проводов от аккумулятора к усилителю нужно выполнить так, чтобы исключить возможность их случайного повреждения. Внутри салона провода протягивают по порогу или, если провод имеет большое сечение, под ковриком. В подкапотном пространстве найдите подходящую трассу прокладки и закрепите провода, пристегнув их хомутами к жгутам электропроводки и кузовным деталям. После завершения этого этапа в багажнике у нас должно быть два провода: силовой, который защищён предохранителем, и масса от кузова.

Если наконечники для присоединения к аккумулятору и усилителю вы монтируете сами, сделайте это следующим образом. Аккуратно снимите изоляцию с провода на длину гильзы наконечника. Тщательно, до блеска, зачистите оголённый конец проводника. Если жилы не облужены, залудите их паяльником. Далее вставляем провод в гильзу наконечника и тщательно обжимаем. Можно прогреть наконечник газовой или спиртовой горелкой. Это обеспечит спайку провода с гильзой (за счёт припоя, который мы нанесли на провод) для более надёжного электрического контакта. После этого на гильзу надевается кембрик или термоусаживаемая трубка. Делается это до установки наконечника.

Подключение сабвуфера к магнитоле

Питание на усилитель подаётся по отдельным проводам. Чтобы он включался вместе с магнитолой, предусмотрен специальный вход для управляющего плюса. Обычно это синий провод в жгуте, подписанный remote или ant. Более наглядно это можно увидеть изучив .

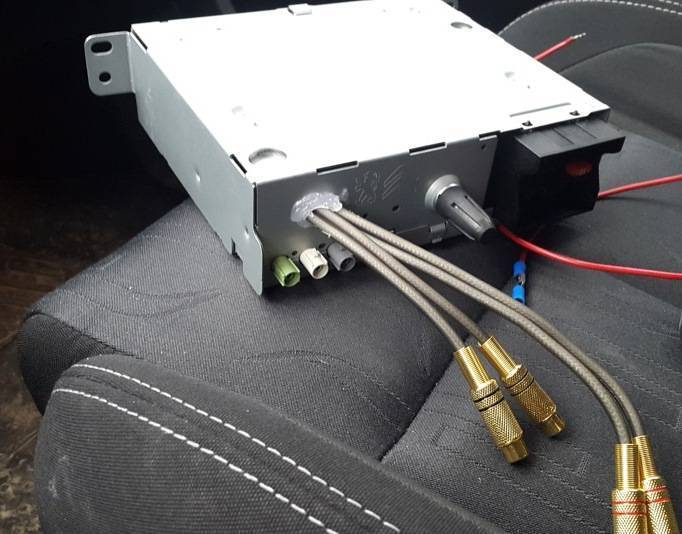

Для подключения межблочных проводов в магнитоле обычно имеются два «тюльпана», обозначенные SW.

Популярные статьи  Как пользоваться тестером напряжения

В случае если у нас пассивный сабвуфер последнее что нам понадобится сделать это подключить его к усилителю.

Ниже представлена схема, иллюстрирующая порядок подключения.

Подключение активного сабвуфера

Как мы уже говорили в сравнении активного и пассивного сабвуфера, активный объединяет в себе усилитель и пассивный саб.  Установить такую систему еще проще – не нужно думать, как подключить сабвуфер к усилителю, он уже соединён со звуковой колонкой внутри корпуса активного саба. В остальном процесс установки не отличается от системы «усилитель – пассивный сабвуфер».

Приобретая активный саб, проверьте штатные провода, которые входят в комплект. Они могут не отвечать требованиям по сечению и материалу, из которого изготовлены. Заменив их в соответствии с рекомендациями, изложенными выше, можно существенно улучшить качество и громкость воспроизведения.

В случае если вы не собираетесь менять провода из комплекта, или у вас они уже проложены по салону автомобиля установите конденсатор для сабвуфера, он нивелирует потери питания, что положительно скажется на качестве звука.

Схема подключения активного сабвуфера

Как улучшить качество баса? – Вы наверняка знаете что установленный сабвуфер при правильной настройке будет играть в разы лучше. Но для этого следует знать какие регулировки за что отвечают, для этого советуем ознакомиться со статьёй как настроить сабвуфер в машине, в ней вы найдёте конкретные рекомендации по улучшению качества баса

Сборка и подключение

Есть несколько видов сабвуферов и каждый из них можно собрать своими руками, самостоятельно установить, а можно, конечно купить готовый. В самостоятельной сборке нет ничего сложного и можно добиться в итоге хороших результатов, решив интересную задачу, использовать завалявшиеся лишние детали. Намного проще, конечно, купить готовый и подключить его без посторонней помощи. Самостоятельное подключение поможет сэкономить значительную сумму. Подключение сабвуфера связано с риском испортить обшивку внутри салона. Машина может пострадать. Больше никаких рисков нет. Провода необходимо спрятать. Вообще провода бывают разного цвета, но в любом случае они будут заметны.

Как выполнить подключение сабвуфера в машине, если нет фишки?

Инструкции по правильной установке

Все монтажные работы следует проводить при отключённой минусовой клемме автомобильного аккумулятора. Для установки сабвуфера могут понадобится следующие материалы и изделия, о выборе которых шла речь выше:

  • силовые провода подходящего сечения,
  • межблочный кабель,
  • предохранитель с держателем,
  • конденсатор,
  • кроссовер.

Для выполнения работ по монтажу сабвуфера необходимы следующие инструменты и расходные материалы:

  • отвёртки,
  • набор ключей,
  • кусачки,
  • нож,
  • дрель,
  • гофрированная трубка,
  • пластиковые или резиновые втулки для переходов,
  • клеммы,
  • метизы.

Установка активного сабвуфера

  1. Прежде чем приступать к работе, отключите от аккумулятора минусовую клемму.
  2. Выберите наиболее подходящее место для установки, ориентируясь на предполагаемое качество звука и минимальный ущерб функциональности автомобиля.
  3. Максимально близко к аккумулятору определите место установки предохранителя. Закрепите держатель на корпусе автомобиля. Соедините один вывод с плюсовой клеммой батареи. Защитите провод гофрированной трубкой.
  4. Разместите сабвуфер. При необходимости просверлите крепёжные отверстия и закрепите колонку болтами или шурупами-саморезами.
  5. Надёжно соедините «земляную» клемму GND с корпусом автомобиля отрезком того же провода, что будет использован для питания усилителя устройства. Место контакта зачистите от краски. Для крепления используйте нержавеющие болты, гайки и шайбы. Откажитесь от шурупов.
  6. Проложите силовой провод между сабвуфером и предохранителем. Разместите его вместе со жгутами автомобильной проводки.
  7. Избегайте прокладки вблизи подвижных деталей, не допускайте защемления элементами обшивки салона. Фиксируйте провод там, где есть вероятность перетирания от вибрации.
  8. Для переходов из салона в багажник и моторный отсек по возможности используйте штатные отверстия, если это невозможно — просверлите дрелью новые. Защитите переходы резиновыми или пластиковыми втулками и уплотнителями.
  9. Соедините проложенным кабелем разъем питания сабвуфера и свободный вывод предохранителя.
  10. По желанию установите конденсатор.
  11. Проложите межблочный кабель между сабвуфером и головным устройством как можно дальше от силовой проводки автомобиля по возможности избегая пересечений с ней.
  12. Если в межблочном кабеле нет управляющего провода, проложите его отдельно в любом удобном месте и соедините вход REM усилителя сабвуфера с магнитолой.
  13. Проверьте надёжность всех соединений, подключите минусовую клемму аккумулятора, подайте питание на аудиосистему и проверьте её работоспособность.
  14. При отсутствии недостатков, закрепите кабели и провода, установите на место обшивку.

Установка пассивного сабвуфера

  1. Подберите подходящие места для установки сабвуфера и кроссовера, закрепите устройства.
  2. С учётом положения фильтра проложите акустический кабель (провод) между сабвуфером и усилителем или головным устройством.
  3. Соедините проложенным проводом сабвуфер с выходом усилителя через кроссовер или напрямую, если усилитель оборудован фильтром низкой частоты LPF.
  4. Проверьте надёжность соединений, включите питание и протестируйте работу сабвуфера.
  5. При отсутствии недостатков закрепите провода, восстановите обшивку салона.

Видео по установке

Самостоятельная установка сабвуфера — дело несложное, но требующее внимательности и аккуратности. Выполняя приведённые рекомендации, справиться с этой задачей сможет любой.
