Как проверить симистор мультиметром?

Советы для работы

Перед извлечением симистора или платы, на которой он установлен, убедитесь, что устройство обесточено и физически отключено от электросети.

Для диагностики симисторов, припаянных к печатной плате, достаточно отсоединить управляющий контакт. Для этого потребуется паяльник. И также не станут лишними для установки нового элемента пинцет и припой.

Современные тенденции в технике любого типа и вида — замена механических и электромеханических элементов на электронные или полупроводниковые. Они имеют более миниатюрные размеры, работают надежнее, позволяют реализовать более широкую функциональность. Во многих электронный устройствах применяется тиристор, или его подвид — симистор. О том, что это за прибор, как он работает и для чего используется и будем говорить.

Способы проверки

Симисторы могут быть высоковольтными (силовыми). Такие используются на распределительных участках. Слаботочные радиоэлементы предназначены для впайки в платы. Существует 4 способа проверки:

  • Цифровым мультиметром.
  • На стенде.
  • С помощью батарейки-лампочки.
  • Тиристорным тестером.

Как проверить симистор мультиметром?

Самый простой и доступный способ — это проверка мультиметром, так как этот прибор есть у каждого радиолюбителя. Сначала следует заняться распиновкой контактов. Цоколевку современных радиоэлементов можно отыскать в интернете. У симистора наименование контактов условное. Анод или катод может быть основным выводом или управляющим электродом. Для определения цоколевки деталей необходимо:

  1. На листе бумаге начертить вид сверху элемента с тремя выводами.
  2. Мультиметр установить в режим прозвонки. Подвести щупы к паре контактов. Симистор находится в закрытом состоянии, соответственно анод и катод не должны прозваниваться.
  3. Поменять полярность щупов. Сигнал при этом должен отсутствовать.
  4. Определив нужную пару выводов, их надо подписать на схеме буквами «А» и «К».
  5. После определения анода и катода третьим выводом будет управляющий электрод. Подписать его следует как «У».
  6. На корпусе поставить точку маркером или корректором, чтобы случайно не перепутать, где верх, а где низ.

Имея цоколевку, проверить симистор мультиметром не составит большого труда. Если деталь уже эксплуатировалась или хранилась в нерабочем состоянии, ее необходимо подготовить. Ведь силовые выводы могли окислиться. Из-за этого измерения будут неточными. Поэтому выводы надо почистить перед тем, как прозвонить симистор мультиметром.

Проверка радиоэлемента осуществляется в такой последовательности:

  1. Проверить на пробивание p-n переход. Щупы мультиметра следует приложить к силовым выводам. Если симистор исправен, на табло прибора должна высветиться 1. Ноль свидетельствует о пробитии перехода. На некоторых тестерах цифры могут заменяться буквами, например, OL обозначают большое сопротивление, что также свидетельствует о исправности радиоэлемента. В нерабочем состоянии симистор закрыт, поэтому сопротивление p-n перехода большое и сигнал не проходит. Соответственно переход не пробит.
  2. Проверить управляющий электрод. Тестер надо переключить на режим измерения сопротивления (диапазон до 2 тыс. Ом). Приложить щупы прибора к управляющему электроду и катоду. На табло должно появиться около 500 Ом. В разных моделях симистора это значение может меняться на 100–300 единиц. Затем щупы надо приложить к аноду и управляющему электроду. На табло должна появиться «1». У исправного элемента эти контакты не должны прозваниваться.
  3. Проверить открытие p-n перехода. Щупы поместить на силовые контакты, подать номинальное напряжение. Если на табло появится «0», значит, симистор открывается. Эту процедуру необходимо делать быстро. Кратковременное номинальное напряжение не может выработать достаточное количество тока, чтобы долго держать переход в открытом состоянии.

Последнюю проверку следуют проводить только в особых случаях, когда нельзя перепаивать радиодетали по несколько раз. Для стандартных ситуаций это делать не обязательно. Для удобства проверки радиодеталей кончики щупов тестера рекомендуется заточить.

Как проверить симистор мультиметром?

Выбор мультиметра

Для тестирования различного электрического оборудования требуется специальный измерительный прибор, который называют мультиметром. Основные критерии выбора:

При выборе практически всегда уделяется внимание степени функциональности устройства.
Практически все устройства можно разделить на две основные категории: стрелочные и цифровые. Сегодня стрелочные практически не применяются, так как они отображают небольшое количество информации, точность данных может быть невысокой.
Показатель погрешности может варьировать в довольно большом диапазоне

Качественные модели имеют погрешность не более 3%. Лучше выбирать мультиметр с наименьшим значением погрешности, однако они обходятся дорого.
Степень комфорта при использовании конструкции. Измерительное устройство может иметь самые различные размеры и форму. Если оно будет некомфортным в применении, то могут возникнуть серьезные проблемы.
Уделяется внимание и степени защиты от пыли, влаги, ударных нагрузок. При изготовлении измерительного устройства могут использоваться самые различные материалы, некоторые из них характеризуются высокой защитой от воздействия влаги и пыли.
Класс электробезопасности. По этому показателю устройства классифицируются согласно установленным стандартам.
Популярность бренда. Хорошие производители цифровых тестеров неоднократно проверяют надежность и качество выпускаемой продукции.

Рассматривая то, как проверить тиристор ку202н мультиметром, следует учитывать, что все подобные измерительные приборы разделяются на несколько классов:

  1. CAT 1 — устройства, подходящие для работы с низковольтными сетями.
  2. CAT 11 — класс устройства, подходящего к сети питания.
  3. CAT 111 — класс, предназначенный для работы внутри сооружений.
  4. CAT 1 V — для работы с цепью, которая расположена вне здания. Устройства этого класса имеют высокую защиту от воздействия окружающей среды.

После выбора измерительного инструмента можно приступить к тестам. Полученная информация может записываться в блокнот или сохраняться в память устройства, если у него есть соответствующая функция.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Популярные статьи  Как сделать солнечную батарею своими руками?

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Чтобы прозвонить эту часть электродвигателя правильно, во время выполнения данной операции запрещается прикасаться руками к металлической части щупов мультиметра, или к корпусу статора и проводки измеряемого контура.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

Характеристики устройства

Чтобы правильно проверить тиристор мультиметром, необходимо не только понимать принцип его работы, но и знать основные его характеристики. Наиболее значимым параметром элемента является его вольт-амперная характеристика (ВАХ). Она наглядно показывает зависимость протекания тока через прибор от приложенного к его выводам напряжения. ВАХ динистора относится к S-образному виду. Эту характеристику разделяют на шесть зон:

  1. Участок открытого состояния. На этом промежутке элемент практически не оказывает сопротивления проходящему через него току. Его проводимость максимальная. Эта зона заканчивается точкой, в которой ток перестаёт протекать.
  2. Область отрицательного сопротивления. Провоцирует начало лавинного пробоя.
  3. Пробой коллекторного перехода. На этом промежутке элемент работает в режиме лавинного пробоя, из-за чего происходит резкое уменьшение напряжения на его выводах.
  4. Участок прямого включения. В этой области динистор закрыт, так как разность потенциалов, приложенная к его выводам, меньше, чем необходимая для возникновения пробоя.
  5. Пятый и шестой участки описывают работу прибора в нижней половине ВАХ и соответствуют состояниям обратного включения и пробоя элемента.

Анализируя ВАХ, можно сделать вывод о том, что работа динистора похожа на диод, но, в отличие от последнего, для его открытия необходимо подать напряжение, превышающее диодное значение в несколько раз. При этом динистор характеризуется рядом параметров, определяющих его применение в электрических цепях. К основным его характеристикам относят следующие величины:

  1. Разность потенциалов в открытом состоянии. Обычно указывается применительно к значению тока открытия. В качестве её единицы измерения используется вольт.
  2. Наименьшее значение тока в открытом состоянии. Эта величина зависит от температуры прибора и при её увеличении снижается. Измеряется в миллиамперах.
  3. Время переключения. Характеризуется периодом времени, в течение которого происходит переход режима работы прибора с одного устойчивого состояния в другое. Это значение составляет микросекунды.
  4. Ток запертого состояния. Определяется значением обратного напряжения и редко превышает 500 мкА.
  5. Ёмкость. Этот параметр характеризует обобщённую паразитную ёмкость, возникающую в элементе. Из-за неё ограничивается применение устройства в высокочастотных цепях и снижается скорость переключения режимов работы. Измеряется она в пикофарадах.
  6. Ток удержания. Обозначает величину, при которой динистор открыт. Единица измерения — ампер.

Разновидности тиристоров

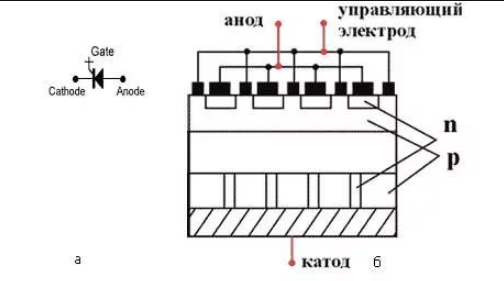

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Как проверить симистор мультиметром?

Управление работой тиристоров осуществляется двумя способами:

  • подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
  • подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Как проверить симистор мультиметром?Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Как проверить симистор мультиметром?Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

Это интересно: Как проверить реле-регулятор напряжения генератора — это познавательно

Признаки того, что сгорел симистор в стиральной машине

Не каждому пользователю стиральной бытовой техники известно, какая сложная система стоит за простым и удобным переключением режимов. Когда же возникает поломка стиральной машины, и она прекращает адекватно реагировать на команды, выясняется, что внутри есть целая плата, предоставляющая этот функционал.

Если аппарат сразу же начинает отжимать белье – это верный признак того, что симистор сгорел. При этом сама плата не всегда страдает от подобных инцидентов. В таких случаях достаточно произвести замену только одного ее элемента. Обычно при такой поломке могут проявиться следующие симптомы:

  • возникновение сбоя программы стирки;
  • выход машины на высокие обороты в начале или в середине цикла, после чего запускается процесс отжима;
  • подобнее неполадки могут проявляться периодически, а могут давать о себе знать постоянно – при каждом использовании стиральной машины.

Иногда рассмотренные выше признаки могут указывать на другие поломки. Точно определить, в чем заключается неисправность, под силу только опытному специалисту.

На модуль семисторов многих моделей предварительно устанавливаются специальные защитные кожухи, выполненные из высококачественного пластика, которые делятся на две одинаковые части. Если что-то указывает на то, что сгорел симистор в стиральной машине, необходимо выполнить его проверку, чтобы убедиться в этом.

Проверка симистора выполняется при помощи мультиметра

Для этого бытовой прибор обесточивается, а модуль осторожно извлекается, после чего выполняется диагностика детали на предмет ее работоспособности

Центральный и боковые контакты в ходе подобной проверки не должны замыкаться (прозваниваться). В случае, если показания мультиметра указывают на явные неполадки, для их устранения придется произвести замену неисправного компонента.

Для замены детали ее контакты отпаиваются, после чего на место вышедшего из строя элемента припаивается новый, рабочий. В ходе процедуры стоит учесть, что конструкция плат стиральных машин зачастую двусторонняя. После завершения установки новой запчасти, необходимо провести тест работоспособности самой «стиралки».

Само собой, без надлежащего опыта выполнять вышеописанные манипуляции самостоятельно не рекомендуется. В противном случае вмешательство может повлечь за собой другие случайные поломки, в результате чего сумма, необходимая на ремонт, только увеличиться.

Нередко радиолюбителям приходится собирать различные приспособления из деталей, которые были добыты путем разборки старых электрических или радиоприборов. Понятно, что после долгого лежания в ящиках сам владелец этого мини-склада уже и не помнит, в каком состоянии находятся детали. То есть, они исправны или нет. Поэтому используемую деталь обычно проверяют. А так как тема нашей статьи – как проверить симистор, то будем разбираться в этом вопросе досконально.

Популярные статьи  Почему светодиодные лампы горят после выключения?

Тестирование

У каждого радиолюбителя есть свои способы проверить симистор. Для этого можно использовать специальные приборы или подручные материалы. Главное – знать, как проверить правильно прибор на основе принципа его работы.

Способ №1

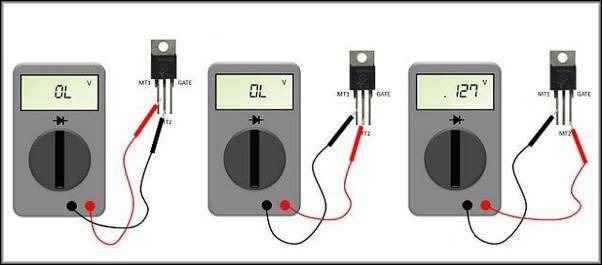

Самый простой способ – это протестировать симистор омметром. Для этого необходимо катод детали соединить с отрицательным контактом омметра, анод с положительным контактом. А затем закоротить анод с управляющим электродом. На самом омметре необходимо выставить единицу (х1). Если при этом стрелка покажет сопротивление прибора в пределах 15-50 Ом, можно считать, что симистор цел и пригоден для установки в любой радиоприбор.

Но тут есть один важный момент. Если в таком положении с анода убрать все контакты, и показания сопротивления при этом не изменятся, то это подтверждает целостность детали. Если стрелка начнет отклоняться к нулю, то выбросите симистор в мусор.

Способ №2

Конечно, можно придумать большое количество различных приборов, с помощью которых провести проверку симистра будет несложно. Но для этого придется прикладывать усилия и тратить свое время на сборку, хотя для многих это будет в удовольствие. Для примера приводим одну из схем такого тестового устройства, вот она на рисунке снизу.

Схема подключения данного прибора к симистру точно такая же, как и в случае с тестированием при помощи омметра. Но в этом устройстве установлен светодиод (HL1). Так вот при подаче напряжения на симистор через кнопку (ключ) световой источник должен загореться. А это говорит об исправности детали.

Обратите внимание на резисторы. Их сопротивления рассчитывается под номинальное напряжение

Практика показала, что сопротивление в диапазоне 9-12 Ом достаточная величина.

Это интересно: Маркировка резисторов цветными полосами и цифрами: знакомим с вопросом

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

  1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
  2. Собрать специальную схему.

Алгоритм проверки омметром:

  1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
  2. Устанавливаем кратность на омметре х1.
  3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
  4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
  5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

  • Резистор R1 – 51 Ом.
  • Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
  • Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
  • Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

  1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
  2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
  3. Жмем SB2, лампа гаснет (устройство закрылось).
  4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
  5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

  • Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
  • Емкости: С1 и С2 – 100 мкФ х 10 В.
  • Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

  1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
  2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
  3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
  4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

  • Выполняем пункты 1-4.
  • Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Как проверить резистор мультиметром, не выпаивая на плате

Без демонтажа эти детали можно проверять при сравнительно небольших номинальных значениях электрического сопротивления (80-120 Ом). Предполагается, что в этом диапазоне влиянием других элементов схемы можно пренебречь. В действительности, следует уточнять возможность измерений без существенных искажений.

Если шунтирующие цепи не позволяют обеспечить необходимую точность, придется выпаять хотя бы одну ножку. Альтернативное решение – разрезают дорожку печатной платы. Впоследствии устраняют соответствующие повреждения.

В публикации показано, как прозвонить резистор с применением разных методик. Оптимальный вариант выбирают с учетом:

  • уровня повреждений;
  • особенностей мультиметров;
  • условий работы.

В любом случае следует применить меры, предотвращающие искажение измеряемых параметров. Аккуратное обращение с паяльником и вспомогательными инструментами поможет сохранить в целостности исправные детали.

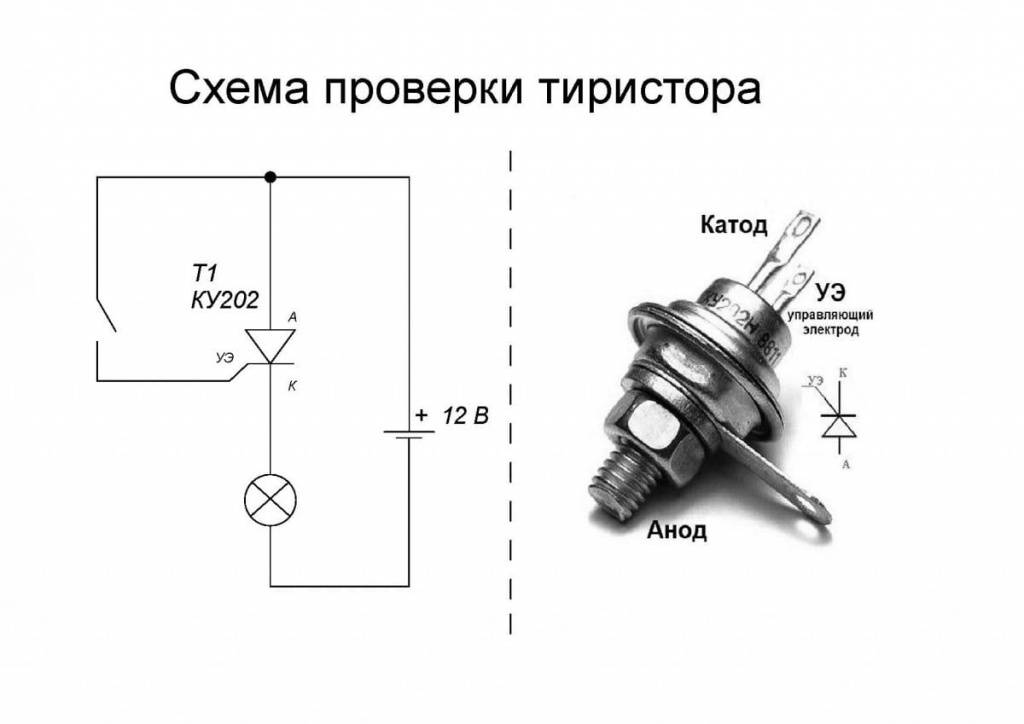

Как проверить тиристор КУ202Н

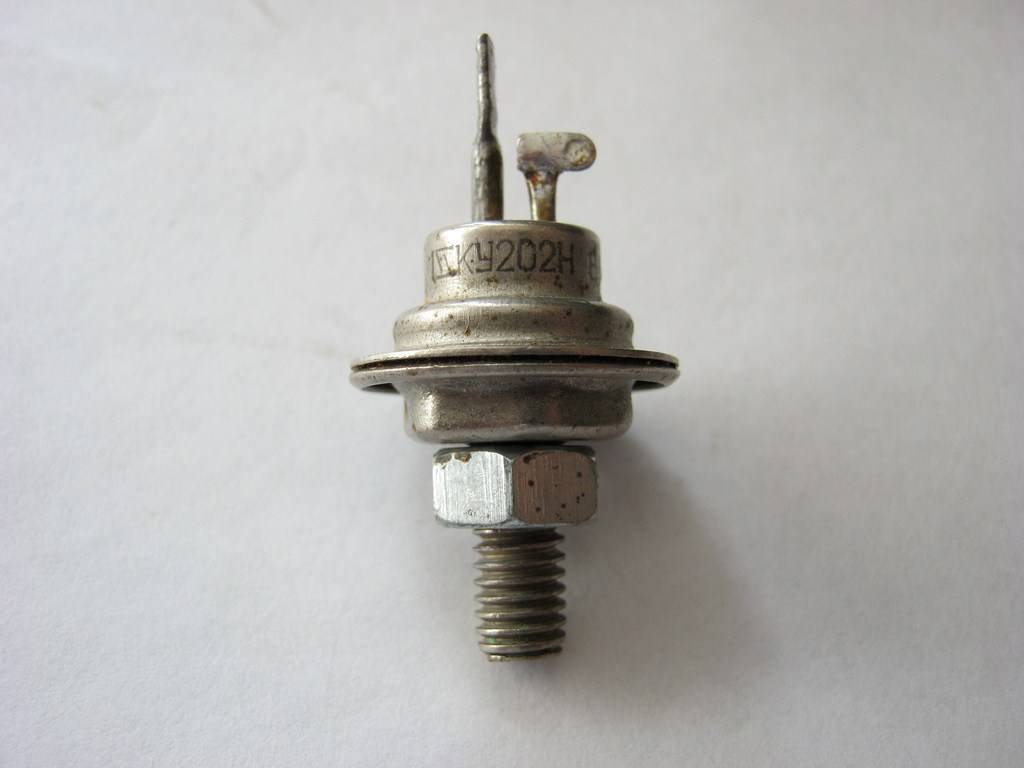

Ну и наконец-то переходим к самому важному — проверке тиристора. Будем проверять самый ходовый и знаменитый советский тиристор — КУ202Н

Как проверить симистор мультиметром?

А вот и его цоколевка

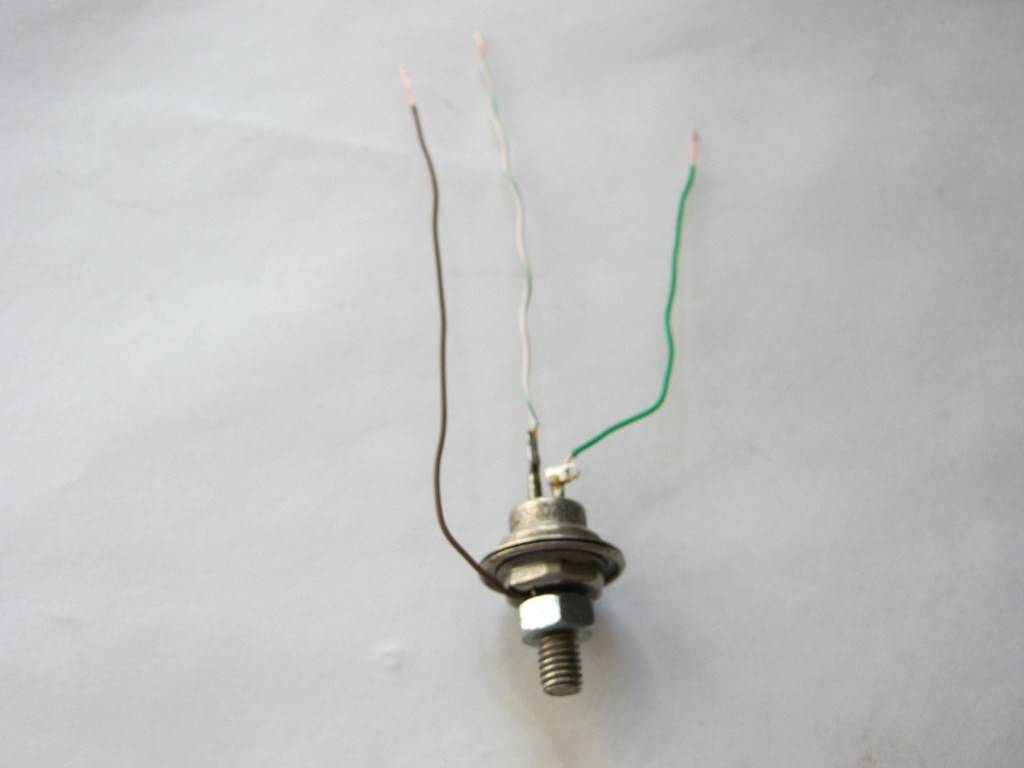

Для проверки тиристора нам понадобится лампочка, три проводка и блок питания с постоянным током. На блоке питания выставляем напряжение загорания лампочки. Привязываем и припаиваем проводки к каждому выводу тиристора.

Как проверить симистор мультиметром?

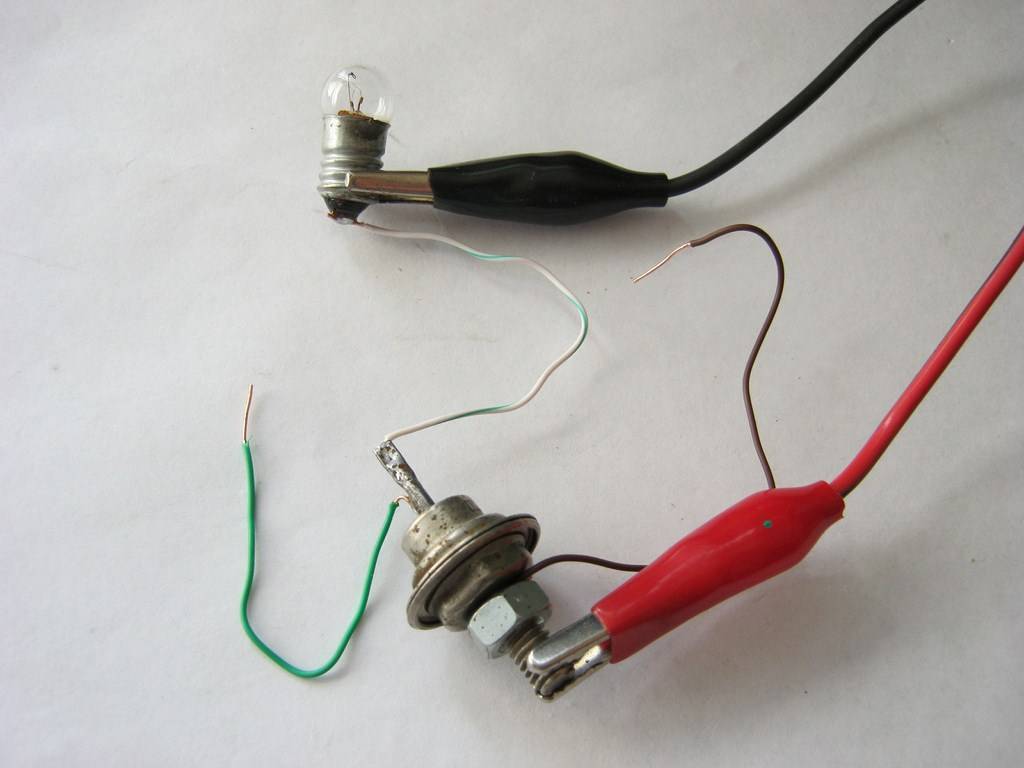

На анод подаем «плюс» от блока питания, на катод через лампочку «минус».

Как проверить симистор мультиметром?

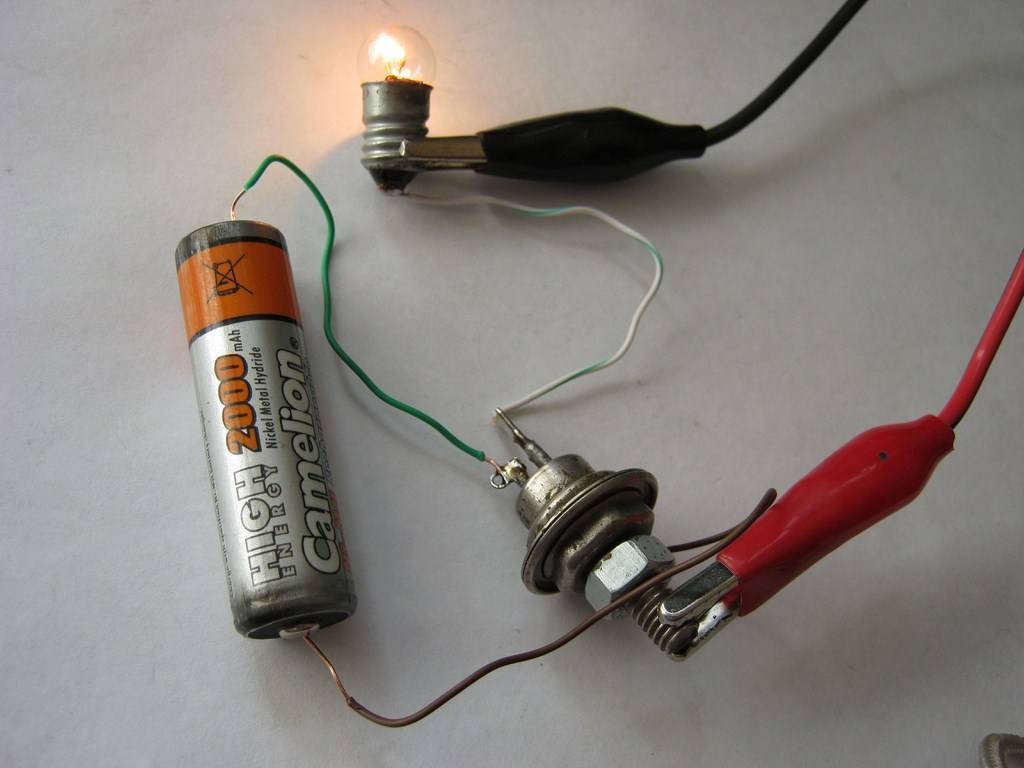

Теперь же нам надо подать относительно анода напряжение на Управляющий Электрод (УЭ). Для такого вида тиристора Uy — отпирающее постоянное напряжение управления  больше чем 0,2 Вольта.  Берем полуторавольтовую батарейку и подаем напряжение на УЭ. Вуаля! Лампочка зажглась!

Как проверить симистор мультиметром?

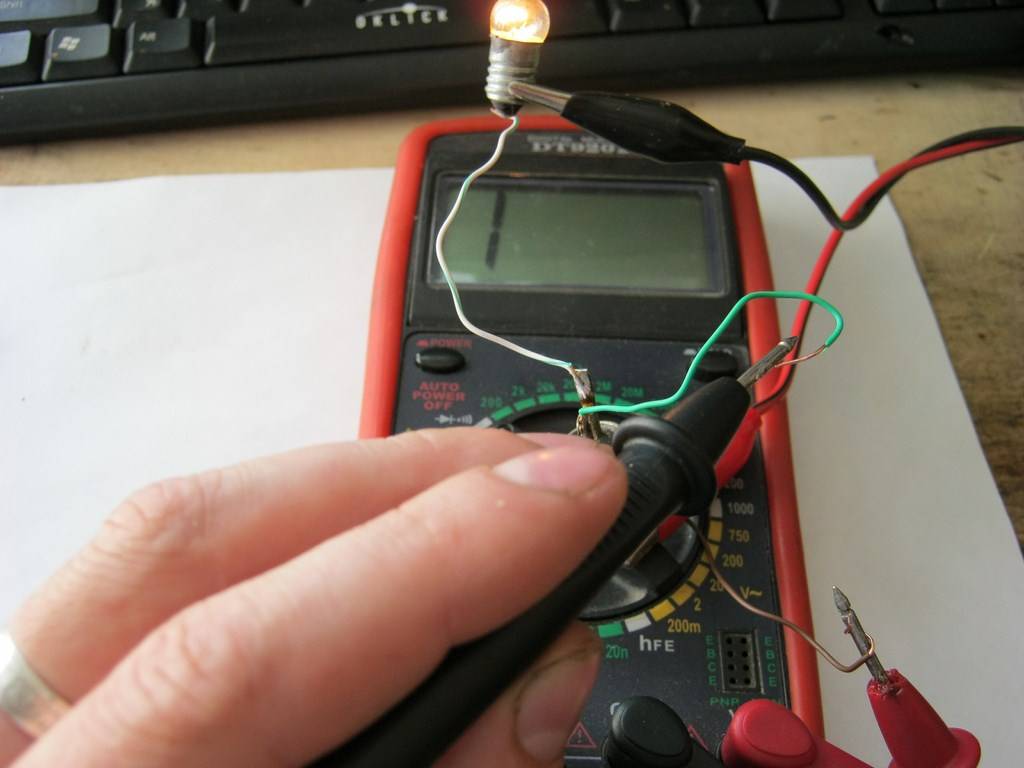

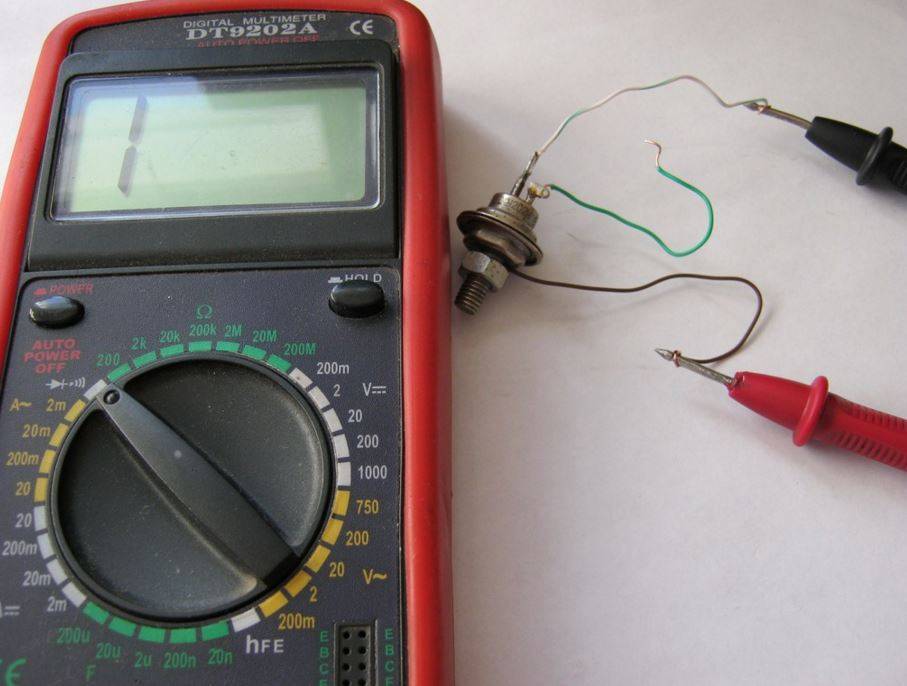

также можно использовать щупы мультиметра в режиме прозвонки, на щупах напряжение тоже больше 0,2 Вольта

Как проверить симистор мультиметром?

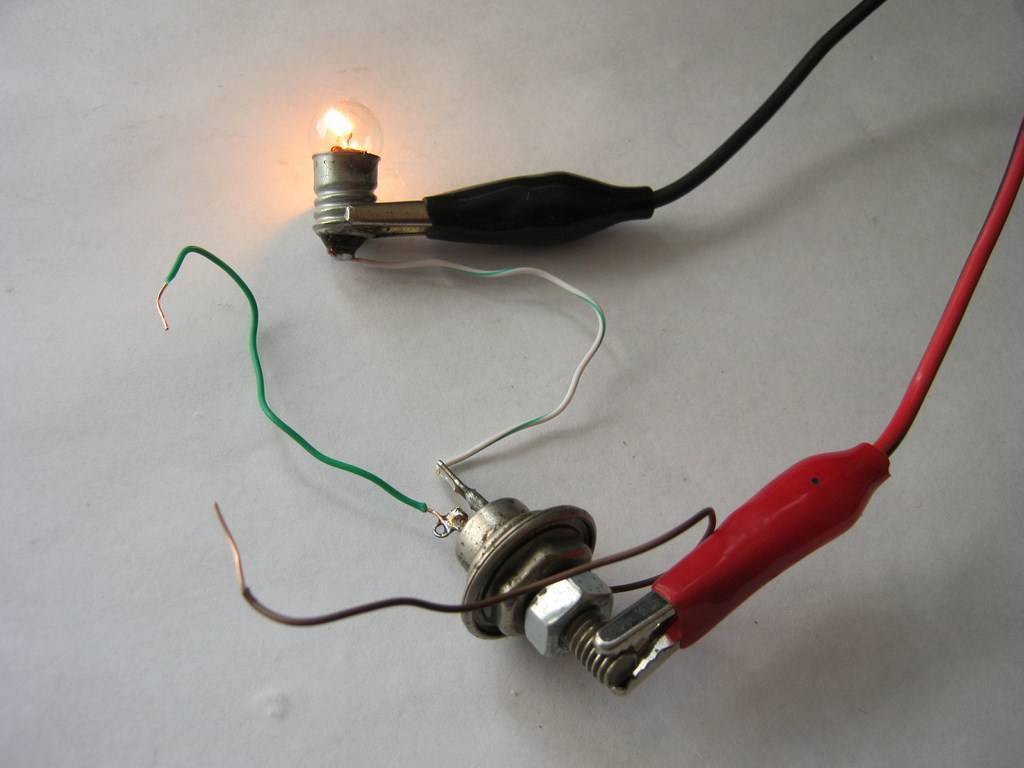

Убираем батарейку или щупы, лампочка должна продолжать гореть.

Как проверить симистор мультиметром?

Мы открыли тиристор с помощью подачи на УЭ импульса напряжения.  Все элементарно и просто! Чтобы тиристор опять закрылся, нам надо или разорвать цепь, ну то есть отключить лампочку или убрать щупы, или же подать на мгновение обратное напряжение.

Популярные статьи  Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

Способы проверки

Существует целый ряд различный способов, позволяющих проверять тиристоры, наиболее простым является тестирование с помощью лампы накаливания и источника, дающего постоянное напряжение.

Реализовать данный процесс можно следующим образом:

  1. Провода необходимо припаять к выводам тиристора таким образом, чтобы на анод подавался плюс от питающего элемента, а минус был подключен к лампочке, а уже через нее к катоду.
  2. На управляющий электрод прибора потребуется подать напряжение, которое будет превышать аналогичный показатель для анода на 0,2В, благодаря этому действию тиристор перейдет в открытое состояние.
  3. Если прибор исправен и находится в рабочем состоянии, то лампочка должна зажечься.
  4. Для того, чтобы окончательно убедиться в исправном функционировании, необходимо перекрыть доступ источнику напряжения, открывшему тиристор, к управляющему электроду, после совершения этих действий лампочка не должна погаснуть.
  5. Чтобы вернуть устройство в закрытое состояние, необходимо полностью устранить питание либо осуществить подачу отрицательного напряжения на электрод.

Ниже приводится пример проверки, которую можно осуществить в цепи переменного тока:

  1. Необходимо заменить напряжение, которое подается от блока питания или иного постоянного источника, на переменное напряжение с показателем 12В, использовать для этих целей можно специальный трансформатор.
  2. После осуществления данной процедуры, в исходном положении лампочка будет находиться в выключенном режиме.
  3. Проверка происходит путем нажатия пусковой кнопки, во время чего лампочка должна включаться, а при отжимании снова гаснуть.
  4. Во время тестирования, лампочка должна загораться только вполовину от своих возможностей накала, это обусловлено тем фактом, что тиристора достигает только положительная волна подаваемого от трансформатора переменного напряжения.
  5. Если в схеме присутствует симистор, одна из основных разновидностей тиристора, то лампочка будет загораться в полную силу, поскольку он одинаково восприимчив к обеим полуволнам переменного напряжения.

тестер

Другим способом является осуществление проверки при помощи тестера, реализуется она следующим образом:

  1. Для осуществления предлагаемого тестирования достаточно энергии, которая будет получена от питания мини-тестера на 1,5В, находящегося в рабочем режиме х1 кОм.
  2. Требуется подключить щуп к аноду и затем произвести кратковременное прикосновение к управляющему электроду.
  3. После совершения названных действий проследить за реакцией стрелки, которая должна была отклониться от исходных показателей.
  4. Если после снятия щупа происходит возвращение стрелки на исходную позицию, то это свидетельствует о том, что тестируемый тиристор неспособен самостоятельно удерживаться в открытом состоянии.
  5. Иногда процесс проверки не получается с самого начала, в такой ситуации рекомендуется поменять щупы местами, поскольку у некоторых устройств переход в режим х1 кОм может вызвать изменение полярностей.

проверка мультиметром

Мультиметр представляет собой многофункциональное устройство, в которое входит, в том числе и омметр, с помощью него также можно осуществить соответствующую проверку:

  1. Первоначально, мультиметр должен быть переведен в режим прозвона.
  2. Щупы устанавливаются таким образом, чтобы плюс быть подключен на анод, а минус соответствовал катоду.
  3. Дисплей мультиметра должен показывать высокое напряжение, поскольку тиристор на данный момент находится в закрытом положении.
  4. На щупах имеется напряжение, поэтому можно подать плюс на управляющий электрод, для этого необходимо совершить кратковременное прикосновение соответствующим проводом от электрода к аноду.
  5. После совершенных действий, дисплей мультиметра должен начать показывать низкое напряжение, поскольку тиристор переходит в открытое состояние.
  6. Закрытие прибора произойдет снова, если убрать провод от электрода, этот процесс происходит из-за недостаточного количества электрического тока, который находится в щупах мультиметра. Исключение составляют отдельные разновидности тиристоров, например, которые задействованы в некоторых импульсных источниках питания ряда старых телевизоров, для них содержание тока будет достаточным, чтобы сохранить открытое состояние.

Использование омметра для проверки происходит по схожей схеме, поскольку современные модели обладают не стрелочным механизмом, а дисплеем, как у мультиметров. Подобная методика позволяет проводить тестирование исправного состояния полупроводниковых переходов без осуществления предварительного выпаивания тиристора из платы.

Что такое тиристоры

Это полупроводниковые приборы, которые выполнены с учетом классических монокристальных технологий. На кристаллах имеются p-n переходы в количестве 3-х и более штук, с диаметрально противоположным устойчивым состоянием. Основным применением данной детали являются электронные ключи. Использование этих радиоэлементов может быть хорошей альтернативой механическому реле.

Процесс включения осуществляется регулируемым и плавным образом, без дребезжания контактов. Нагрузки по основным направлениям при открытии p-n перехода подаются управляемым образом, то есть присутствует возможность соблюдения контроля скорости при нарастании рабочего тока.

При этом, стоит отметить, что тиристор в сравнении с реле, может быть удачно интегрирован в электросхему с любым уровнем сложности. При отсутствии искрения каждого контакта, их можно использовать для систем, в которых не допускаются коммутационные помехи.  Детали довольно компактны, выпускаются в виде разных форм-факторов, также и для установки на охлаждающие радиаторы.

Управление прибором осуществляется посредством внешнего воздействия на основе:

  • электрического тока, что поступает на управляющие электроды;
  • луча света, в случае использования фототиристора.

Примечательно, что в сравнении с тем же реле, нет необходимости в постоянной подаче управляющего сигнала. Рабочие p-n переходы будут открыты и после того, как завершена подача тока. Тиристоры закроются, при опускании протекающего сквозь него рабочего тока ниже уровня порогов удержания.

Еще одно свойство тиристоров, которое является основной характеристикой — это использование их в качестве одностороннего проводника. Так, протекание паразитных токов в обратное направление осуществляться не будет. Благодаря чему значительно упрощаются схемы по управлению радиоэлементами.

Тиристор может выпускаться в различной модификакции, исходя из того, какой способ управления и дополнительные возможности необходимы. Он может быть:

  • диодным с прямой проводимостью;
  • диодным с обратной проводимостью;
  • диодным симметричным;
  • триодным с прямой проводимостью;
  • триодным с обратной проводимостью;
  • триодным ассиметричным.

Бывают также разновидности триодных тиристоров с двунаправленной проводимостью.

Неисправный тахогенератор

Перед проведением диагностики стиральную машину необходимо обесточить. Распространенной причиной того, что машина резко набирает скорость, может быть неисправность тахогенератора. Эта деталь предназначена для того, чтобы регулировать характер оборотов двигателя. Для установления причины поломки необходимо отсоединить двигатель от бака (на нем и устанавливается тахогенератор) и тщательно прозвонить цепь питания, начиная от тахогенератора до разъема двигателя. Находится тахогенератор в районе задней стенки двигателя, в небольшом углублении. Также необходимо произвести визуальный осмотр детали на наличие обгоревших или оплавившихся частей.

Внезапно выходить на высокие обороты машинка может из-за повреждения магнита, являющегося одним из составляющих элементов тахогенератора. Магнит одной стороной фиксируется с валом двигателя, и если он в процессе эксплуатации вываливается со своего посадочного места, это приводит к нарушениям в работе стиральной машины. Для устранения неисправности необходимо установить его на место.

В некоторых случаях во время работы весь тахогенератор может отойти от вала двигателя, что влечет за собой потерю контакта. В таком случае для устранения неисправности достаточно будет водворить его на место.

Причиной неисправности тахогенератора может быть также обрыв одного из проводов в цепи либо слабый контакт в разъеме двигателя. Для устранения поломки следует тщательно проверить и уплотнить все возможные контакты, присутствующие на разъеме и прозвонить проводку.

Заменить вышедшую из строя деталь несложно, замену производят при извлеченном двигателе.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
