Как сделать гирлянду из лампочек и светодиодов?

Дополнительные рекомендации

Опытные мастера советуют использовать:

  • провода серии ПВ со многими жилами;
  • самодельные короба для украшения диммеров;
  • патроны из карболита;
  • матовые шарообразные лампочки мощностью 25-40 Вт.

Для работы могут потребоваться паяльники и принадлежности для них, маркеры, электрические дрели. Провод лучше брать с некоторым запасом, резерв нужно оставлять и для мощности диммера. Маркер используется, чтобы пометить на сложенном вдвое проводе нужные границы и места соединений. Все места, где крепятся контакты, надо фиксировать прочно, но без избыточной нагрузки. Лампы подключаются по параллельной схеме, чтобы неисправность одной не нарушала работу оставшейся части гирлянды.

Необычный вариант

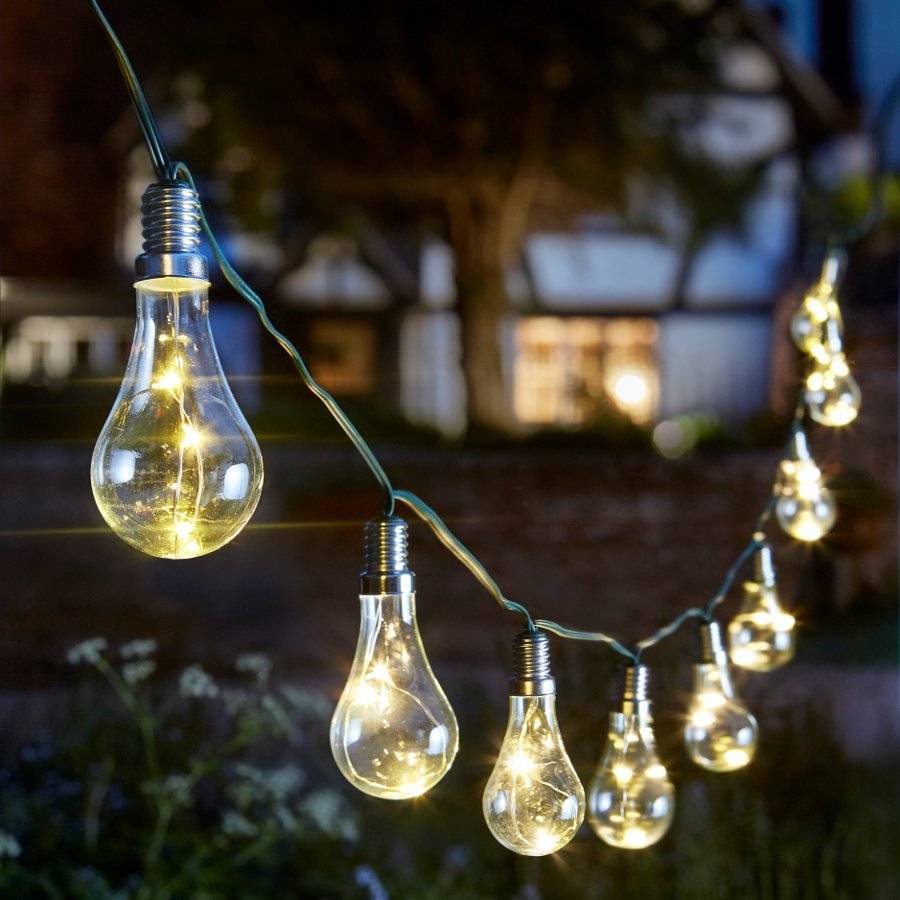

Вместо питания от сети подчас бывает нужно сделать гирлянду на батарейках. В таком случае даже внезапное отключение электричества не станет неприятным сюрпризом. Обычно используют элементы питания на основе лития. Рекомендуемое напряжение — 3 В (больше нет необходимости). Крепления диодов крепятся к батарейкам с использованием эпоксидного клея.

Подобные конструкции могут быть применены для веранды или вывешены на арке, а также на ином декоративном элементе в саду. Обычно анод крепят к положительному полюсу, а катод, соответственно, к отрицательной части батарейки. После схватывания клея требуется укрепить соединение, обматывая его скотчем. Рекомендуется использовать от 10 до 20 лампочек в такой гирлянде. Если их будет меньше, эстетического эффекта не будет. Если больше — сложность работы неоправданно вырастет.

Напоследок стоит сказать о базовых правилах безопасности при использовании самодельных гирлянд:

  • не стоит ставить их там, где хотя бы периодически будут возникать брызги воды;
  • надо четко понимать разницу между домашними и уличными декоративными элементами и при проектировании, и при вывешивании;
  • нельзя монтировать гирлянды в проходах и в местах, где на них может политься вода, обрушиться снег;
  • недопустима установка таких конструкций вплотную к земле или очень низко, поскольку там легко зацепиться за них или порвать;
  • каждая гирлянда должна подключаться к строго обособленной розетке;
  • перед подключением нужно проверять исправность розеток, декоративных ламп и изоляции.

О том, как быстро сделать ретро-гирлянду, смотрите в следующем видео.

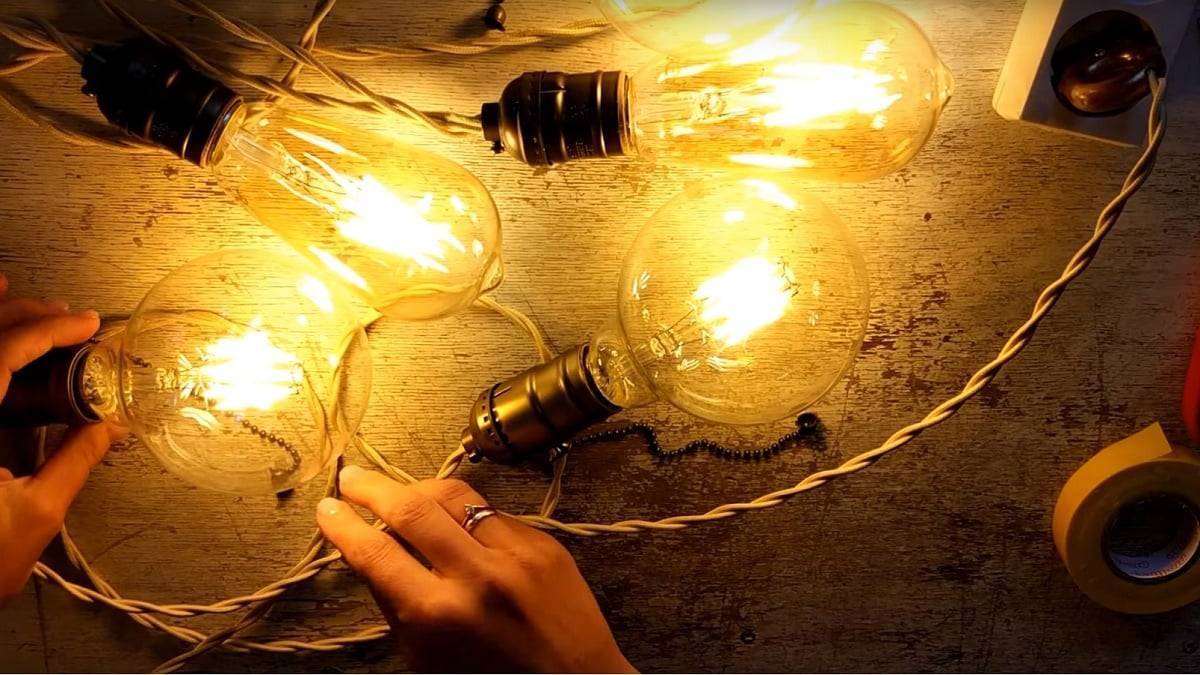

Идея N5. Ретро гирлянда

Ретро гирлянды популярны при оформлении фотозон, террас, беседок, витрин и других объектов. И вовсе не обязательно приобретать готовое изделие, так как собрать ее под силу каждому. Для этого вам понадобиться: соединительный провод (хорошо обзавестись проводами в тканевой изоляции), патроны (наиболее удобные модели с зажимами под провода), непосредственно сами лампочки накаливания (можно брать и светодиодные), вилка и переключатель. В данном примере рассмотрим последовательное соединение лампочек, некоторые патроны будем использовать со встроенным переключателем.

  • Нарежьте провода на кусочки нужной длины – они будут определять расстояние между точками свечения.

    Рис. 13: нарежьте провода отрезками

  • Зачистьте на концах изоляцию проводов, в этих местах они будут подключаться к патрону, поэтому длина жилы должна быть соответствующая.

    Рис. 14: зачистите концы проводов

  • Если вы используете провод с тканевой изоляцией, то ее край необходимо фиксировать с помощью изоленты, чтобы ткань не растрепывалась дальше.

    Рис. 15. зафиксируйте изоляцию с помощью изоленты

  • Разберите сам патрон и проденьте провода в крышку патрона.

    Рис. 16: проденьте провода в крышку патрона

  • Подключите концы проводов к контактам патрона

    Рис. 17: подключите провода к патрону

  • Соберите корпус патрона, лишнюю длину проводов из-под крышки следует аккуратно вытянуть, не допуская излишних усилий, чтобы не ослабить контакт.

    Рис. 18: соберите корпус патрона

  • Ту же процедуру повторите и с остальными патронами, После чего можете произвести фиксацию лампочек в них.
  • Провод от последней лампочки разрежьте, вам понадобится из него одна жила, которую нужно подключить в разрыв переключателя.

    Рис. 19: подключите переключатель

  • Края провода подключите к штепсельной вилке, для этого их необходимо завести в паз каждого контакта и зажать при помощи отвертки. Остальной провод упорядочьте, чтобы он не выпирал, корпус вилки должен нормально закрываться.

    Рис. 20: края провода подключите к вилке

Ретро гирлянда готова к использованию – включите в розетку и наслаждайтесь. При желании вы можете дополнить антураж гирлянды потемневшим проводом или патроном – их можно окрасить в соответствующий цвет. Для большего лоска провода окрашивают золотистой или бронзовой краской.

Как сделать гирлянду из лампочек и светодиодов?

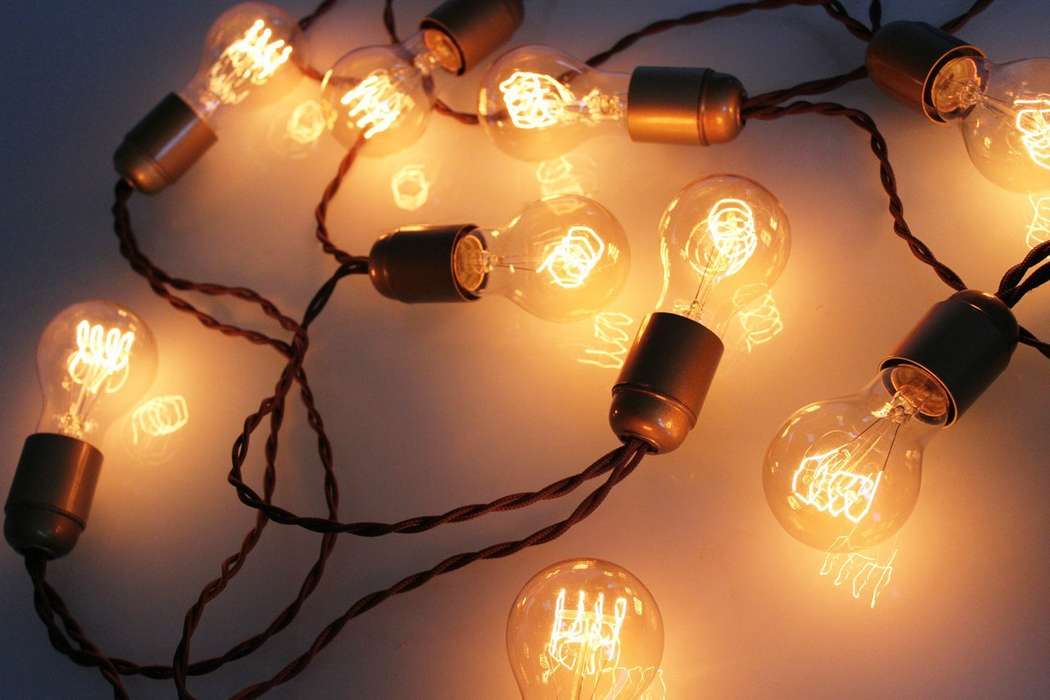

Готовая гирлянда в ретро стиле из лампочек

Сборка гирлянды:

  1. Разделяем (или нарезаем) провод на 9 частей по 50 см, оставшийся конец будет 1,5 м.
  2. Если вы его разрезали, концы зачищаем при помощи ножа или кусачек. Лучше всего, если есть специальный инструмент для снятия изоляции проводов.
  3. Если вы оставили провод целым, то снимаем изоляцию с небольшого участка между размеченными зонами.
  1. Подготавливаем патроны, снимаем с них верхнюю часть, вставляем зачищенные концы или “ушки” в цоколь.
  1. К длинному концу подсоединяем вилку. Вместо вилки можно присоединить димер при помощи специального переходника.

Все, гирлянда из ламп накаливания своими руками готова! Она выглядит стильно и красиво и украсит собой любые дружеские посиделки как дома, так и во дворе.>

Как сделать гирлянду из лампочек и светодиодов?

Идея №1 – В дело лампы на 220 Вольт!

К Вашему вниманию первый и самый интересный мастер-класс, который наглядно показывает, как сделать электрическую гирлянду с лампами на 220 В. Итак, для начала подготавливаем следующие инструменты и материалы (все, что показано на фото):

Популярные статьи  Как правильно витую пару соединить в розетку телефонную, чтобы в нее можно было вставить провод телефонный RJ11?

Нужно немного остановиться на проводе. Его нужно взять 6 метров. Для примера был взят особый декоративный двухжильный скрученный провод, но можно использовать обыкновенный двухжильный провод либо два одножильных

Желательно выбирать красивые провода в интересных оплетках, это добавит неповторимого стиля вашему изделию, что очень важно на Новый Год. Выбирать сечение проводника необходимо исходя из количества ламп, то есть потребителей

Об этом на нашем сайте есть подробнейшая статья: https://samelectrik.ru/raschet-i-vybor-secheniya-kabelya-po-toku-moshhnosti-dline.html.

Начинаем сборку с разрезания проводника на 9 частей по 50 сантиметров и оставшийся кусок, который будет иметь длину 150 см. Вы можете выбрать другое расстояние между лампами, или между вилкой и первой лампой, или изменить количество ламп. В этом и заключается главное преимущество самодельной гирлянды – возможность построить ее конкретно под себя. Например, под размеры комнаты или участка стены, который вы хотели бы украсить.

После этого зачищаем концы, для чего лучше всего использовать специальный инструмент для снятия изоляции с проводов. Чтобы тканевая оплетка не пушилась, рекомендуем обжечь ее, после чего надеть на край изоляции термоусадку для большей надежности и безопасности.

После этого нужно собрать электрическую вилку самодельной новогодней гирлянды, что не составит сложности даже неопытному электрику: нужно всего лишь закрутить пару винтов. Для подключения вилки возьмите длинный отрезок провода, в нашем случае он 150 см.

Раскрутите патроны и переходите к соединению 10 лампочек накаливания. Необходимо использовать параллельное соединение ламп при изготовлении электрической гирлянды на 220 Вольт. В этом случае, если одна лампочка перегорит, то остальные продолжат светить. Вы также можете менять количество подключаемых ламп.

Когда все патроны будут собраны в одну цепь, останется только вкрутить лампы и зажечь готовую электрогирлянду. Вот по такой пошаговой инструкции можно самому сделать гирлянду на елку в домашних условиях! Как Вы видите, все довольно просто и в то же время интересно!

Кстати, можно также использовать последовательное соединение лампочек. Только в этом случае нужно использовать лампы накаливания, суммарное напряжение которых составит 220 В, к примеру: 20 штук по 12 Вольт либо 40 по 6.

Стоит обратить внимание, что лампы накаливания имеют крайне малую эффективность и большую часть энергии превращают в тепло. Поэтому целесообразнее использовать небольшие светодиодные лампы, они меньше греются и потребляют электроэнергии, что сделает вашу гирлянду намного экономичнее

Будьте осторожны и не допускайте оголенных участков провода на вашей гирлянде, она находится под опасным для жизни сетевым напряжением!

Если какой-то из моментов был непонятен, рекомендуем просмотреть видео урок:

Самоделка, работающая от сети 220В

Пошаговая инструкция

Чтобы собрать гирлянду из лампочек своими руками, не обязательно быть профессиональным электриком. Инструкция разработана для параллельного подключения светильников.

Подготовка витого провода

Основа гирлянды в стиле ретро – витой провод, подобный тому, который активно использовали для наружной проводки до середины прошлого века. Переплетают кабели так:

  1. Складывают пополам, разрезают, раскладывают, выравнивают концы и фиксируют их стяжкой.
  2. 1 конец прикрепляют к загнутому гвоздю, вставленному в дрель, второй привязывают на расстоянии к какому-либо предмету – крючку, ножке стола.
  3. Включают дрель. Из простого провода длиной 15 м получается 7,3-7,4 м ретро.
  4. Не снимая с крючков, кабель слегка разминают по всей длине и дают ему немного полежать в таком положении, чтобы все жилы зафиксировались в новой форме.

Обработка провода

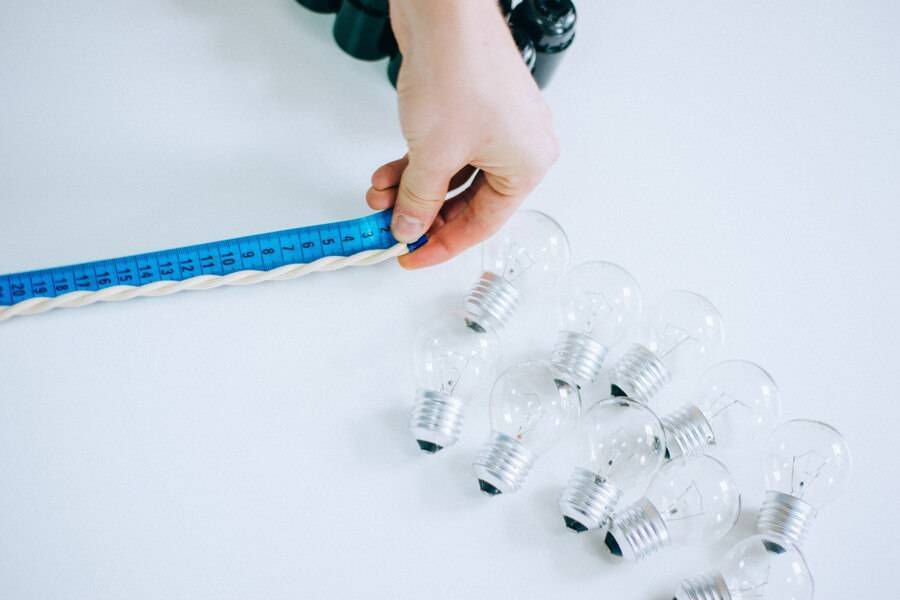

На этом этапе определяют точки, где будут висеть лампы, и подготавливают их к подключению:

Отмеряют участок не меньше 1,5 м для соединения с розеткой с одной стороны кабеля. Выбирают вариант оформления другой стороны, она может заканчиваться лампой или дополнительной розеткой.
Отмеряют и отмечают самоклеющимся маркером места расположения ламп (в зависимости от размера, их размещают с шагом 45-60 см). Разметку лучше сделать сразу по всей длине изделия, чтобы откорректировать расстояние между элементами.
Вставляют плоскую отвертку в отмеченной точке и раздвигают кабели так, чтобы между ними образовался участок в форме кольца.
Оголяют по 1-1,5 см в центре обоих проводов напротив друг друга с помощью стриппера или ножа

Слой изоляции снимают осторожно, чтобы не повредить жилы.
Скручивают оголенные участки в петли с помощью отвертки или тонкого гвоздя.

В результате обработки на кабеле появляются отрезки с попарно расположенными петлями, к каждой паре будет крепиться патрон.

Вилка

Вилка подбирается по внешнему виду, без заземления. Сначала ее надо разобрать, а затем подключить к кабелю:

  1. Оголить концы проводов на 1,5 см. Часть, которая будет прижиматься фиксатором, должна оставаться в изоляции, это предохранит кабель от сильных перегибов.
  2. Зажать концы проводов фиксирующими винтами так, чтобы оголенные части не касались друг друга.
  3. Надеть и зафиксировать крышку.

Если запланировано сделать гирлянду с диммером, кроме него понадобится соединительная колодка, быстро обеспечивающая контакт и хорошую изоляцию. В колодке ослабляют винты (4 шт.), затем с одной стороны в каналы-гильзы вставляют провода гирлянды, с другой – диммеры и закручивают винты.

Лучше приобрести диммер с кабелем и вилкой – его проще монтировать (по технологии подсоединение к устройству проводится припаиванием).

Монтаж патронов

В гирлянде не имеет значения, какой кабель к какому контакту присоединять. Для изделия в стиле ретро больше подойдут патроны старого образца – карболитовые, которые состоят из 3 частей:

  • цилиндрического корпуса с резьбой;
  • дна (юбки);
  • керамического вкладыша.

Кабель пропускают через дно патрона, надевают на контакты керамической вставки скрученные в петли провода и фиксируют винтами так, чтобы оголенные части не касались друг друга. Затем накручивают корпус.

Подключение

Гирлянда, представляющая собой провод без разрывов, надежна при растяжении и провисании.Она рассчитана на 220 вольт. Рекомендуется каждую лампу перед вкручиванием проверить на целостность с помощью мультиметра. Только после этого ее можно включать в сеть.

Популярные статьи  Водяные конвекторы отопления — преимущества, классификация

Это интересно: Как выбрать гирлянду на солнечных батареях для сада — рассмотрим основательно

Тип питания

Всем знакомо устройство в виде электрической новогодней гирлянды с питанием от электросети. Достаточно только вставить вилку в розетку, чтобы в лампочках «ожили» задорные огоньки. Но для их эксплуатации подходят не все условия. Например, без электричества такой гирлянде ни за что не стать украшением.

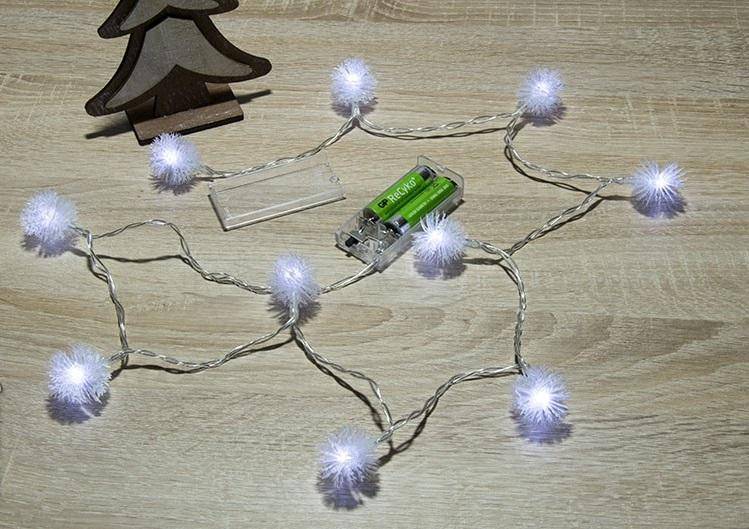

На помощь придет автономный аналог гирлянды, работающий на батарейках. Беспроводные гирлянды мобильны и разнообразны по своему дизайну. Эти два больших преимущества сделали их самыми продаваемыми среди данной категории товара. В предпраздничные зимние деньки беспроводные гирлянды в виде дождика, сетки, крупных шариков и мелких сосулек сметают с прилавков магазина упаковками.

Тип питания

Всем знакомо устройство в виде электрической новогодней гирлянды с питанием от электросети. Достаточно только вставить вилку в розетку, чтобы в лампочках «ожили» задорные огоньки. Но для их эксплуатации подходят не все условия. Например, без электричества такой гирлянде ни за что не стать украшением.

На помощь придет автономный аналог гирлянды, работающий на батарейках. Беспроводные гирлянды мобильны и разнообразны по своему дизайну. Эти два больших преимущества сделали их самыми продаваемыми среди данной категории товара. В предпраздничные зимние деньки беспроводные гирлянды в виде дождика, сетки, крупных шариков и мелких сосулек сметают с прилавков магазина упаковками.

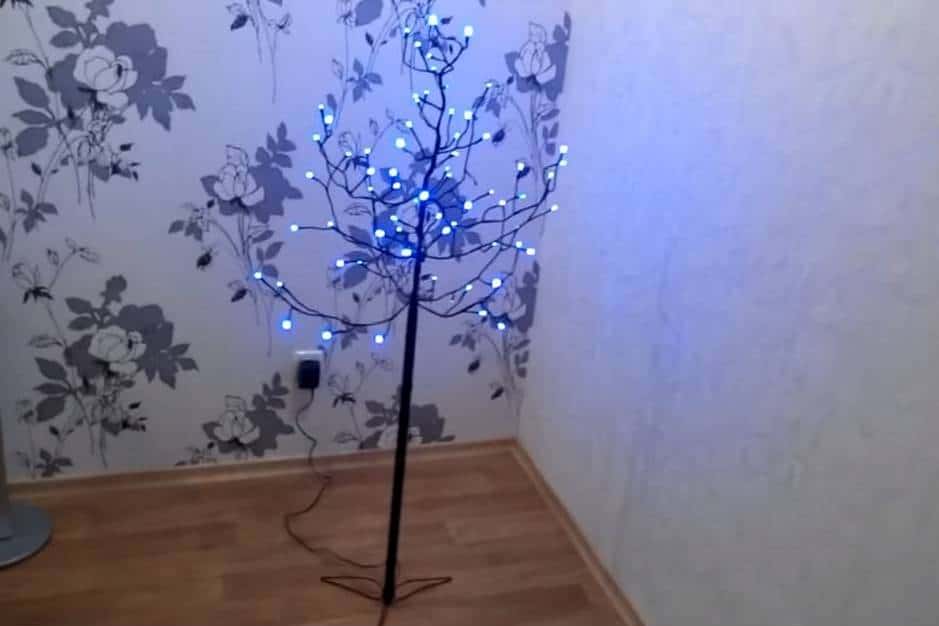

Советы по изготовлению светодиодного дерева своими руками

Практически каждый, кто берется изготовить светодиодное дерево своими руками, реализует его по-своему. Причины тому — различие вкусов и возможность использования различных материалов. Значит, нужны общие советы, чтобы не попасть впросак.

Каркас дерева с гирляндой

Как сделать гирлянду из лампочек и светодиодов?

Наиболее популярна настольная конструкция, основу которой составляет медный провод в изоляции сечением 2,5 мм2. Подойдет и алюминиевый провод для электропроводки. Его можно приобрести в магазине электротоваров. В простейшем случае всю крону деревца можно скрутить из одного провода, как на фото.

Как сделать гирлянду из лампочек и светодиодов?

Более рационально изготовить ствол из толстой проволоки, а веточки сформировать более тонким материалом. Крону небольшого деревца можно сделать из проволоки сечением 1,5 м2.

Как сделать гирлянду из лампочек и светодиодов?

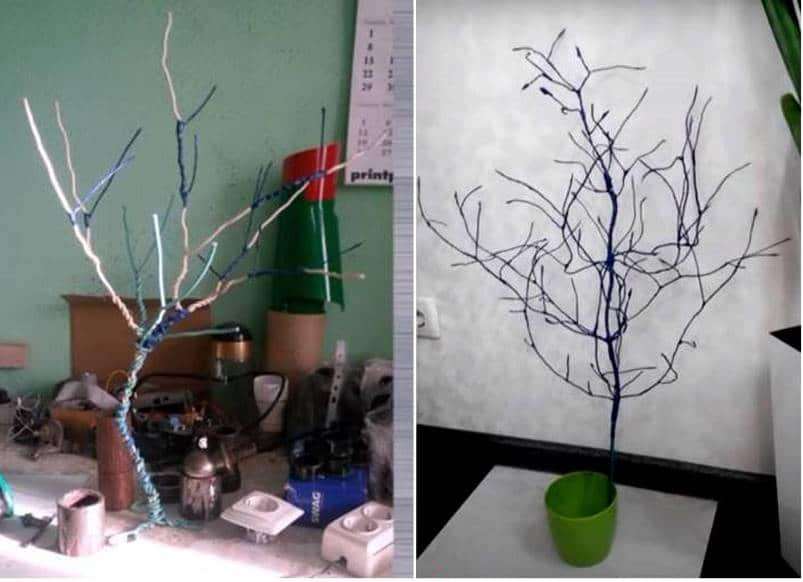

Еще один вариант – согнуть ствол из пучка стальной проволоки, а ветки сформировать с помощью провода. Тонкие ответвления можно накрутить на основной каркас или закрепить изолентой.

Как сделать гирлянду из лампочек и светодиодов?

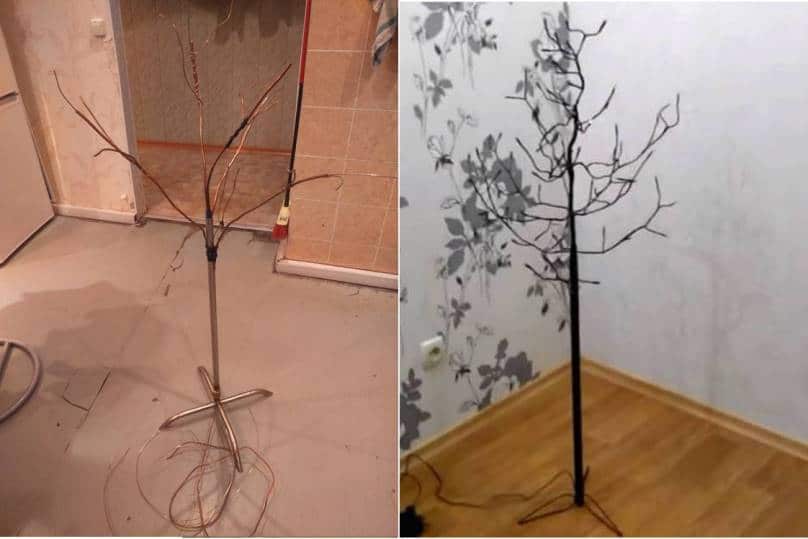

Ствол большого напольного светящегося дерева обычно делают из трубы (пластиковой или стальной), а в нее вставляют крону из проволоки. Кроме того, основу более крупного дерева удобно изготовить из медной трубки, используемой в тормозной системе автомобиля.

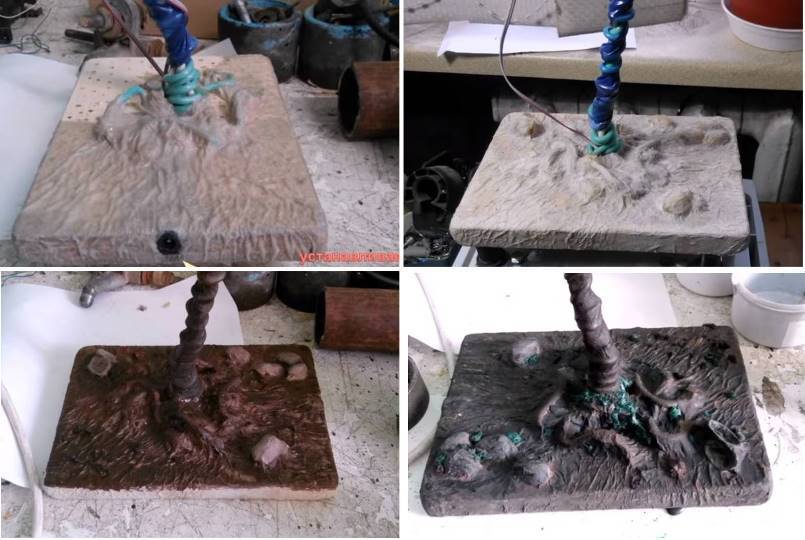

Основание для светящегося дерева

К подставке следует отнестись серьезно, так как она определяет устойчивость изделия. При этом она должна гармонично вписываться в общую концепцию изделия по дизайну.

Как сделать гирлянду из лампочек и светодиодов?

При наличии сварки подставку даже небольшого светящегося дерева можно изготовить из стального листа, к которому приварен металлический ствол. Именно так и делают при массовом производстве.

Как сделать гирлянду из лампочек и светодиодов?

В самодельных конструкциях сварку обычно используют только для напольных конструкций. При этом и стальные, и медные, и пластиковые трубы, применяемые для сантехнических нужд, куда проще стыковать с основанием с помощью специальных фитингов.Как сделать гирлянду из лампочек и светодиодов?

Достаточно надежная и устойчивая подставка получается из куска ДСП. В отверстие по центру вставляется ствол из проводов и фиксируется горячим клеем. При этом необходима отделка основания, которая может потребовать немалых усилий.

Как сделать гирлянду из лампочек и светодиодов?

Заманчиво использовать какую-нибудь пластиковую крышку для формирования подставки. Однако ее нужно аккуратно вырезать, возможно, окрасить. При этом получается легкая и неустойчивая опора, которая годится только для маленького деревца.

Как сделать гирлянду из лампочек и светодиодов?

Самый обычный пластиковый горшок для цветов прекрасно согласуется с деревом по дизайну и надежно его удерживает. Внутреннее пространство можно заполнить камешками и украсить сверху древесной корой.

Надежная, компактная и приличная подставка получится из пенопластовой коробки от Доширака. Емкость нужно перевернуть, проделать по центру отверстие, вставить в него ствол и провести провод питания подсветки. Далее зазоры вокруг ствола следует уплотнить горячим клеем. Теперь всю конструкцию нужно перевернуть, зафиксировать и залить гипсовым раствором.

Как сделать гирлянду из лампочек и светодиодов?

Если в подставке будет размещаться контроллер гирлянды, для него нужно сделать закладку в виде картонной коробки. После застывания гипса основание нужно оклеить бумагой, чтобы гипс не крошился. Видимые поверхности подставки можно окрасить акриловой краской черного цвета.

Декоративное оформление поделки

Как сделать гирлянду из лампочек и светодиодов?

Ствол и крону деревца в большинстве случаев обматывают черной изоляционной лентой. Такая отделка вполне подходит по дизайну, так как мелкие детали в темное время не видны. Более того, изолента служит дополнительной защитой от поражения электрическим током в случае использования гирлянды на 220 В. Иногда ствол «сакуры» оформляют алюминиевой фольгой, тейп лентой, бумагой и окрашивают. Получается красочно, но все красивое требует определенных усилий.

Как сделать гирлянду из лампочек и светодиодов?

Более стильно смотрится монохромная подсветка, а разноцветные светодиоды оживляют поделку. При этом в качестве цветков используются самодельные лепестки, теннисные шарики или украшения исходной гирлянды.

Как сделать гирлянду из лампочек и светодиодов?

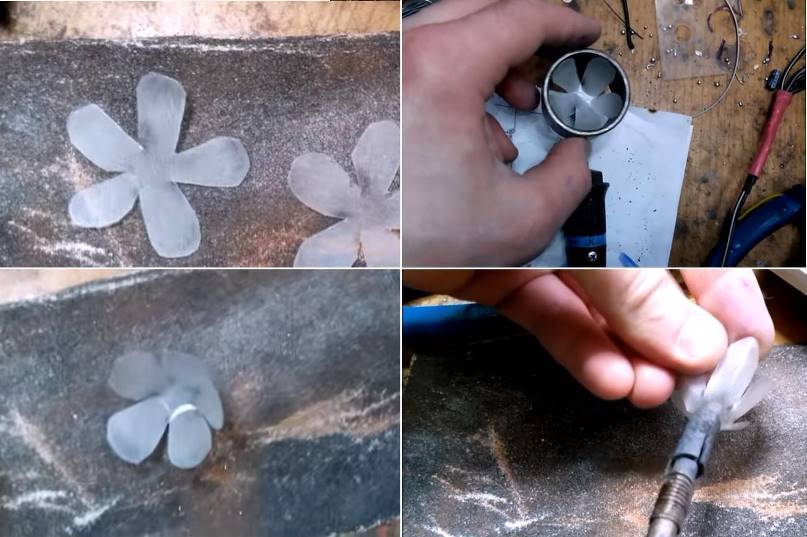

Самодельные лепестки чаще всего вырезают из пластиковой канистры или бутылки белого цвета. Для формирования чашеобразной формы заготовку можно поместить в оправку из металлической трубки и прогреть над паяльником. Впрочем, лепестки можно свернуть во внутреннюю сторону, направив на них легкое пламя зажигалки.

Отверстие по центру проще всего проделать жалом паяльника или гвоздем, разогретым на газовой плите. Далее лепестки надевают на основание светодиода и фиксируют горячим клеем. Один из вариантов поделки смотрите в следующем видео.

Идея N1. Простейшая гирлянда своими руками

Наиболее простым вариантом гирлянды является подсветка из светодиодных лент. Они подходят как в качестве новогодних украшений, так и для выделения контура витрины, элементов интерьера. Их преимущество заключается в гибкой конструкции, поэтому ничего паять вам уже не нужно, достаточно приклеить их к несущей поверхности или конструкции. Но перемещать ее, как классический вариант, не получится.

Популярные статьи  Вентильный двигатель: конструкция, принцип работы, классификация

Самые простые модели на 220 В – для них нужно припаять электрическую вилку и установить в нужное место. Чаще всего их используют для наружной установки.

Для освещения елочных украшений внутри помещения используют светодиодные ленты на 12 В. Это более безопасные модели, но для их подключения обязательно используется блок питания.

Значительно сложнее изготовить гирлянду из RGB ленты, так как при ее подключении необходимо использовать большое количество механизмов.

Процесс будет включать в себя такие действия:

  • Рассчитайте общую длину гирлянды, так как величина ленты не может превышать 5м. Все что выше 5м должно подключаться от отдельной системы питания.
  • Установите блок питания – он необходим для понижения напряжения до 12В.
  • Подключите к блоку питания контроллер для RGB ленты – это устройство позволит выбирать цвет свечения и режим работы.
  • При длине более 5м установите усилитель на следующую ленту или подведите питание от другого комплекта блок питания / контроллер.
  • Закрепите RGB ленту на поверхности и подключите к контроллеру.

Более детально с принципами подключения RGB ленты вы можете ознакомиться в соответствующей статье —

Пошаговая инструкция по сборке варианта с лампочками

Гирлянда из ламп собирается не так, как светодиодная, следует разобраться в процессе работы, чтобы сделать все правильно. Так как система работает от напряжения 220 вольт, тут важна надежность и безопасность: следуйте по шагам из таблицы.

Шаг 1. Чтобы придать изделию старинный вид, нужно подготовить витой провод. Для этого надо разделить жилы. Один конец привязать к стене, а второй закрепить на патроне дрели и свернуть, чтобы получились достаточно плотные витки

Не нужно сильно усердствовать, важно не повредить изоляцию. После скручивания стоит размять провод и дать ему полежать хотя бы день, чтобы он принял новую форму.

В патрон шуруповерта можно вставить крюк от анкера, либо согнуть петлю из тугой проволоки.

Шаг 2

После скручивания нужно разметить провод. Для начала оставить конец длиной 1,5 м для вилки питания, со второй стороны можно поставить лампочку или же добавить дополнительную вилку. Разметить расположение патронов, обычно их ставят через 50-60 см. На каждой метке провода раздвигают, чтобы получилось кольцо диаметром 2 см. На каждой из жил оголяют изоляцию на участке 15 мм и с помощью гвоздя формируют петельки.

Сделать кольца можно при помощи отвертки.

Шаг 3. Берется вилка старого образца, разбирается, потом нужно расположить оголенные концы провода длиной 10-15 мм и зажать винтами. Сам кабель в месте фиксации в корпусе должен быть в изоляции, так он будет меньше деформироваться.

Ток в сети 220 В. переменный, значит соблюдать полярность не нужно.

Шаг 4. Патрон разбирается и крепится к оголенным петелькам на проводе с помощью болтиков. Затем его нужно собрать. После установки всех патронов вкручиваются лампочки.

Полярность здесь также не имеет значения.

Шаг 5. Проверяется работа системы, если все нормально – гирлянду можно вешать.

Гирлянда готова, можно приступать к установке.

Создание гирлянды из старой клавиатуры

Для ускоренного создания гирлянды можно воспользоваться одним из самых бюджетных вариантов, связанных с разборкой старых компьютерных устройств ввода – мыши и клавиатуры.

В процессе выполнения работы вам понадобятся:

  • несколько старых клавиатур, которые могут быть даже нефункционирующими;
  • паяльник;
  • резисторы;
  • изолента или скотч;
  • термоусадочные кембрики;
  • припой и канифоль.

Сначала удалите провода из клавиатуры и отсоедините USB-кабель. Для повышения шансов на выполнение качественной работы вам понадобятся около 5 устройств ввода: возможно, таковые имеются у ваших друзей, близких, поспрашивайте на городском форуме.

Каждая клавиатура оснащена 3-мя светодиодами, указывающими на работу 3 основных функций изделия на кнопках Num Lock, Caps Lock и Scroll Lock. Если же вам под руку попалась ненужная геймерская клавиатура, то все будет намного проще, ведь она зачастую включает огромное количество светодиодов.

Выполните разборку изделия и вытащите из него маленькую плату с контроллером. Она будет использоваться для соединения различных лампочек. Создайте изделие из 12 элементов, подключенных к резисторам по параллельной схеме. Превышать это значение не стоит, поскольку стандартный USB-кабель, от которого питается клавиатура, передает напряжение до 5 В при силе тока 500 мА.

Рабочее напряжение отдельных элементов не превышает 5 В. При прямом подключении без резистора будет происходить перегрев, который рано или поздно приведет к перегоранию компонентов. Именно поэтому напряжение понижается за счет дополнительного сопротивления или методом попарной спайки элементов. Во втором случае каждый отдельный компонент будет понижать напряжение «своего соседа». К сожалению, такой вариант считается менее оптимальным и эффективным: лучше всего следить за установленным лимитом вольтажа и не выходить за их пределы.

Далее следует взять простой кабель и на одной из его сторон удалить оплетку, а затем выполнить пайку. После создания изделия нужной длины и формы, остается заизолировать оголенные части.

Создать самодельную новогоднюю гирлянду из светодиодов проще простого: запаситесь необходимыми элементами и инструментами, выполните расчет (с этим могу помочь специалисты) или найдите в сети любую проверенную схему подключения. Затем следуйте нашим инструкциям, и в итоге получите функционирующее, качественное и безопасное изделие.
