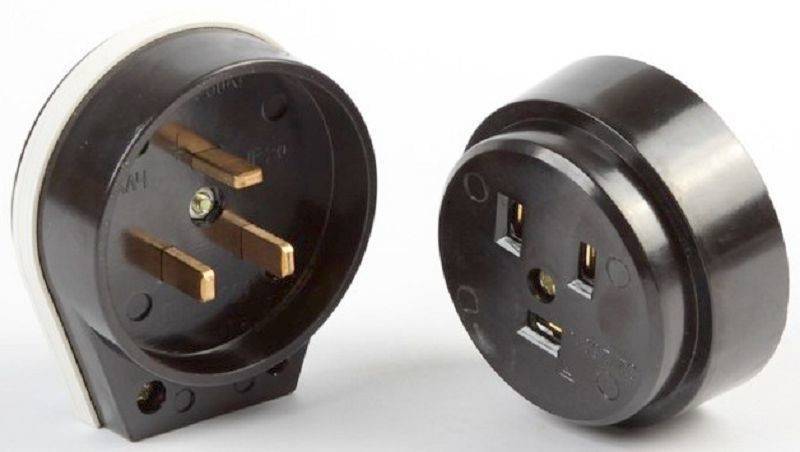

Силовые розетки для электроплиты

Содержание

Схемы подключения варочных панелей

Производители варочных поверхностей выпускают модели, которые могут быть подключены к электросетям с разным количеством фаз. На территории России и постсоветском пространстве существует два стандарта: однофазная сеть на 220 В, редко − двухфазная на 220 В и трёхфазная на 380 В. Электропроводка в домах может иметь, в зависимости от количества фаз и годов постройки домов, различное количество проводов и цветов. Так, например:

  1. Однофазная сеть на 220 В:два проводника одного цвета (обычно в домах старой постройки). «Фазу» или «ноль» придётся искать индикатором или тестером;в новых домах используют уже цветную проводку, где «фазу» (L) обозначают коричневым или красным проводом, «ноль» (N) – синим или голубым, а заземление (PE) – жёлто-зелёным. В старых зданиях проводка одного цвета, поэтому определять нейтраль придётся пробником.
  2. Двухфазная сеть на 220 В. Встречается только в новостройках и то редко. «Фазы» обозначают чёрным и коричневым проводом, «ноль» – синим, а «землю» – жёлто-зелёным.
  3. Трёхфазная сеть на 380 В. В этом случае «ноль» и «земля» имеют традиционную окраску, а «фазы» по одному стандарту – белый, чёрный, коричневый, по другому – жёлтый, красный и зелёный провод.

Из-за этих нюансов варочные поверхности обычно поставляются без сетевого шнура. Поэтому, кроме провода для выделенной электролинии, нужно будет купить кабель для подключения встраиваемой плиты к розетке.

Окраска изоляции проводов для трёхфазной сети

Как подключить электрическую плиту: схема для однофазной сети

В принципе, подключить варочную панель к бытовой электросети с напряжением 220 В несложно. На тыльной стороне плиты нужно снять крышку, которая крепится на защёлках или при помощи винтов. Сняв её, мы обнаружим клеммы для подключения сетевого кабеля (обычно 6 шт.).

Клеммная коробка на варочной панели

Клеммы №№ 1, 2 и 3 предназначены для фазового провода (L), №№ 4 и 5 – нейтраль (N), а заземляющая клемма (PE) обозначена специальным значком. Но как быть, если у выделенной электролинии 3 провода, а разъёмов для подключения 6 шт. Для таких случаев, как правило, в комплекте идут медные или латунные перемычки. Если их нет, то можно самостоятельно изготовить их из медного провода сечением 6 мм2. Устанавливаем перемычки, как указано на рисунке ниже, и присоединяем сетевой кабель.

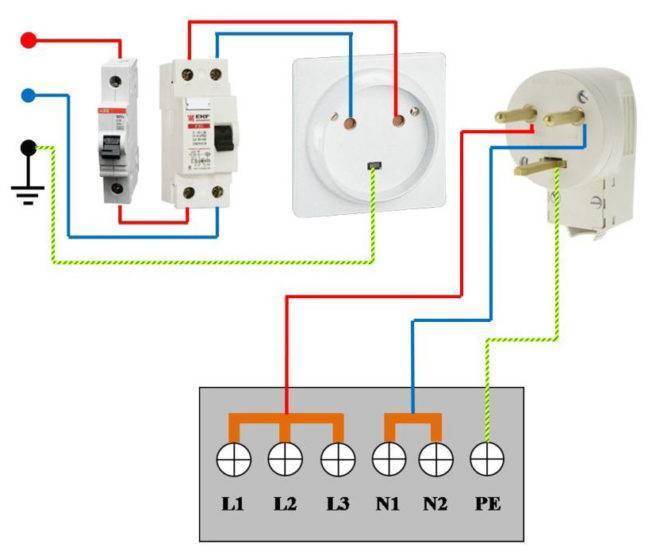

Схема подключения варочной панели к однофазной сети 220 В

Как подключить электрическую варочную панель с двумя фазами

Двухфазные варочные поверхности редки, но и в этом случае нет никаких проблем с подключением. Просто точно следуем схеме подключения, приведённой ниже. Перед подачей напряжения на прибор необходимо ещё раз проверить, чтобы разводка в розетке или монтажной коробке совпадала с расключением проводов в вилке.

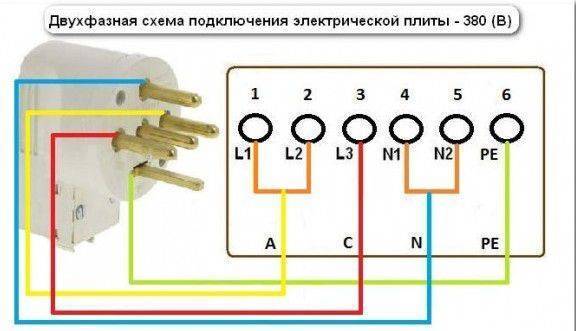

Схема двухфазного подключения варочной панелиЛатунная перемычка (обычно поставляется в комплекте с варочной панелью)

Как подключить самостоятельно электроплиту к трёхфазной сети

Трёхфазное питание в основном используется в загородных коттеджах, и для запитки варочной поверхности понадобится пятижильный кабель с сечением каждого проводника не менее 2,5 мм2. Подключение практически не отличается от предыдущих вариантов и выполняется следующим образом:

  1. Фазные провода L1, L2 и L3 зажимаются в клеммах №№ 1, 2 и 3, соответственно.
  2. Клеммы №№ 4 и 5 соединяются между собой медной или латунной перемычкой, и к одной из них подключается нулевой провод N.
  3. К клемме № 6 подключается соответствующий провод заземления PE.

Если в сетевом и входном кабеле провода цветные, то при подключении просто соблюдаем их сочетание. В случае если дом старый и проводка одного цвета, то нужно быть внимательным и воспользоваться индикатором или тестером для определения фазных проводов.

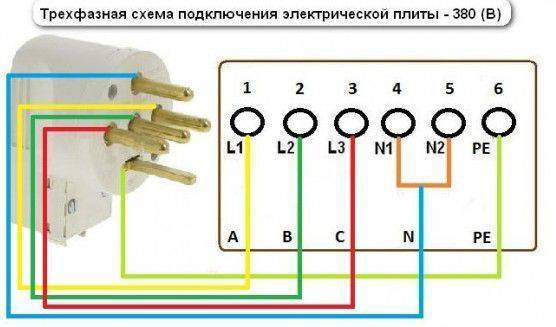

Схема подключения варочной панели к трёхфазной сети

Выбор розетки по количеству фаз и заземлению

Так как производителю неизвестно какая будет использоваться розетка под конкретную электрическую плиту, то большинство устройств продается без них. Дело даже не в том, что розетки бывают разные – просто большинство устройств могут быть включены как в однофазную бытовую сеть, так и к трехфазному источнику. Соответственно, только после определения типа устройства, что будет приобретаться, решается какую розетку выбрать.

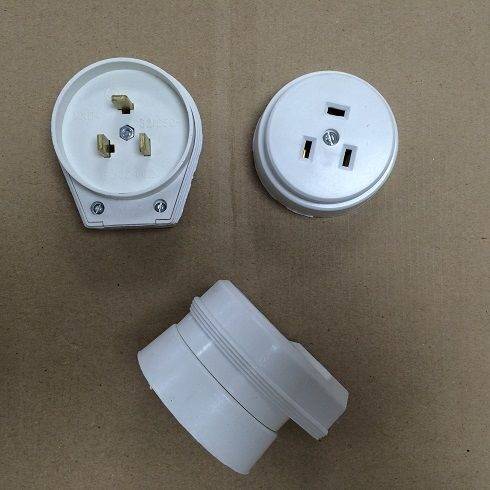

Однофазная силовая розетка крупнее обычной и может подводить к устройству фазу, рабочий ноль и заземляющий. Если в квартире не предусмотрено заземление, то один контакт остается пустой.

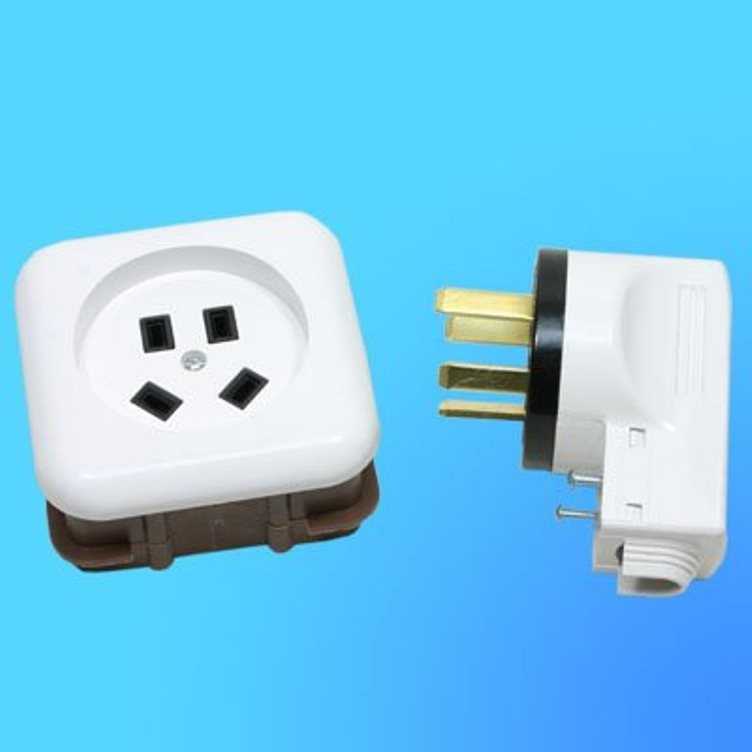

Трехфазная розетка для электрического духового шкафа или под варочную панель является силовой по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления на ней может быть 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не применяется.

Как итог – основной выбор розетки для электрической оснастки сводится к определению мощности, на которую она должна быть рассчитана, количеству фаз от которых она будет работать, и наличия заземления.

Правила безопасности

При монтаже и эксплуатации силовых розеток необходимо соблюдать следующие меры безопасности:

  • Подключение проводить при полностью обесточенной линии на входном пакетнике.
  • В работе использовать только качественный материал от проверенных производителей.
  • Располагать гнезда не ближе 50 см от кухонных моек, водопроводных, газовых и канализационных труб.
  • Соблюдать внимательность при присоединении проводов, проверять правильность подключения перед подачей напряжения.

Соблюдение этих правил позволит выполнить грамотный монтаж, пользование плитой не доставит проблем много лет.

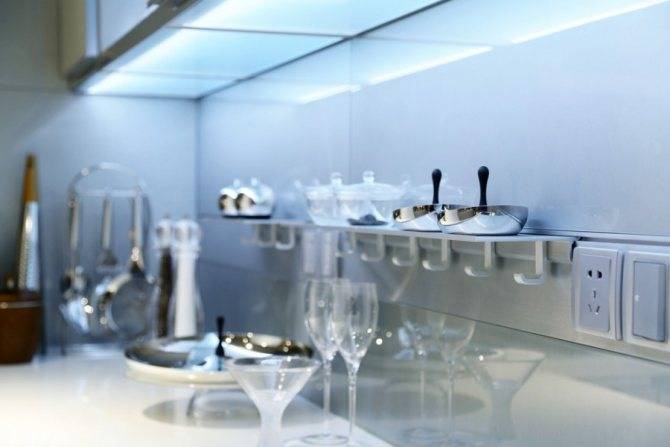

Какие розетки подойдут лучше для кухни

Помимо высоты потолка и планировки этому помещению свойственны следующие характеристики.

  1. Во время приготовления пищи отмечается повышенная влажность.
  2. Наблюдаются температурные перепады.
  3. Регулярное потребление электричества, если для приготовления блюд используются необходимые бытовые приборы.

Силовые розетки для электроплиты
Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы.

Розетки, размещенные на кухне, должны быть защищены от влажности. Выбирайте модели с лучшим защитным показателем, относящиеся к классу IP44.

Силовые розетки для электроплиты
Придерживайтесь правила – под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Особенно немаловажно разместить подобные розетки там, где возможно попадание жидкости: это рабочая зона, раковина, плита. Те участки помещения, где такого риска нет, например, обеденная зона, можно оснастить обычными розетками

Силовые розетки для электроплиты
Под категорию стационарной техники попадают – холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

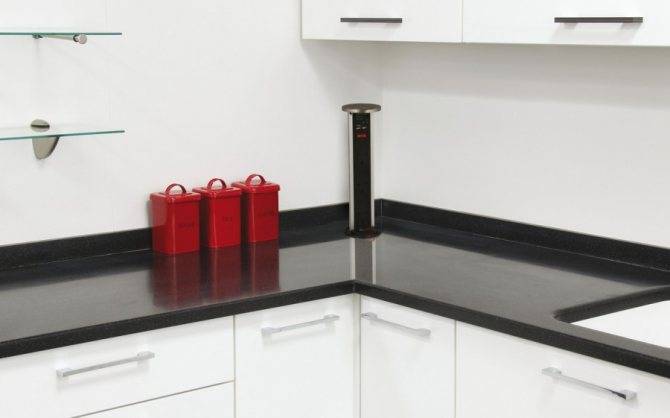

Если позволяют финансы, для монтажа можно выбрать более современные приборы: выдвигаемые, встроенные, имеющие защиту от ребенка, с USB-каналом для подключения мобильных устройств.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

  • Можно, главное чтобы при этом соблюдались 3 условия:
  • духовка должна быть мощностью не более 3,5 кВт;
  • розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
  • в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

Популярные статьи  Ввод в электрическую установку (здания): определение, особенности

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Подключение розетки

Когда все подготовительные работы выполнены и кабель проброшен можно приступать непосредственно к подключению. В зависимости от напряжения 220В или 380В может быть несколько вариантов подключения.

Подключение розетки на 220В

Если перед тем как перенести розетку от плиты вы сделали все согласно наших рекомендаций, то процесс подключения будет достаточно прост. В противном случае вам придётся взять индикатор и вызванивать фазный, нулевой и защитный провод.

На фото представлена схема подключения электрической печи к сети 220В

Итак:

  • Сначала подключаем фазный провод. Делаем это согласно маркировки выполненной во время демонтажа розетки. Обычно фазный провод располагают на левом контакте розетки.
  • Нулевой провод обычно расположен на правом контакте розетки. Но если вы выполняли маркировку, то подключение производим согласно нее.
  • Провод защитного заземления подключаем к расположенному отдельно контакту. Но опять-таки делаем это с оглядкой на маркировку.
  • Теперь мы можем подать напряжение и проверить работоспособность нашей розетки и всех комфорок печи. Если что-то не работает, то снимаем напряжение и проверяем правильность подключения непосредственно на клеммнике электрической печи.

Подключение розетки на 380В

Так как перенести розетку с плиты на 380В несколько сложнее в виду большего числа проводов, тут следует быть еще более внимательным. И правильная маркировка вам в этом очень поможет.

Схема подключения электрической печи к трехфазной сети 380В

Прежде всего подключаем фазные проводники. Их у нас три, и они подключаются трем клеммам розетки расположенным рядом.

При подключении к двухфазной сети 380В у вас будет два фазных провода. Такой вариант подключения так же имеет право на существование, хоть и применяется несколько реже. В этом случае мы просто не задействует один из контактов розетки

Здесь важно согласовать незадействованный контакт на розетке и вилке. Сделать это можно простым визуальным осмотром расключения проводов в вилке.
Нулевой провод обычно подключен к клемме, расположенной выше трех фазных контактов

Если это не так согласно маркировки, то лучше произвести соответствующее переключение в розетке и на клеммнике печи.
Защитный проводник подключается к нижнему контакту розетки. Обычно он имеет не круглую, а прямоугольную форму, что позволяет его достаточно просто определить визуально.
После того как подключение закончено и розетка закреплена в установочной коробке можно подать напряжение. Если вы все сделали так как это продемонстрировано на нашем видео, то все должно работать без замечаний.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

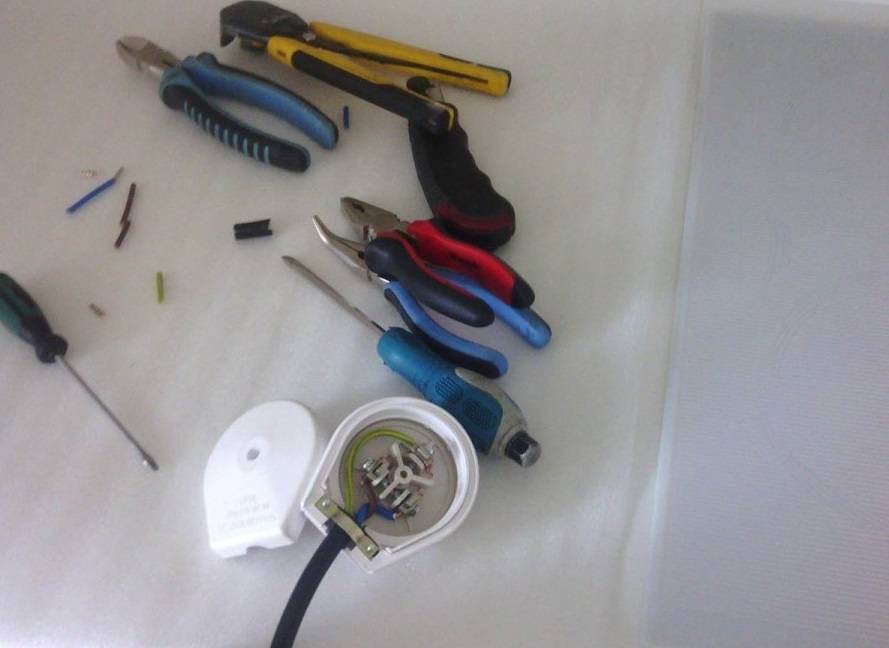

Соединяем штепсельную вилку с гибким проводом электроплиты

При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

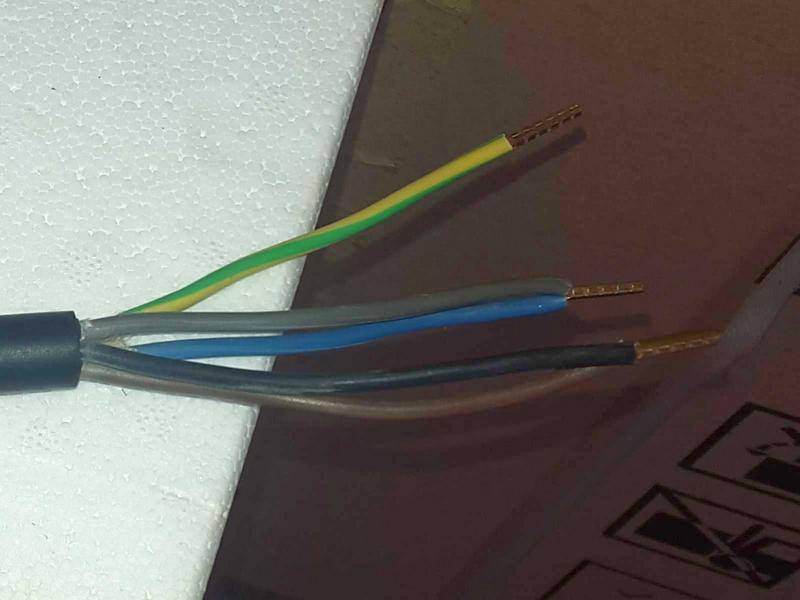

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Популярные статьи  Возможна ли установка автоматических трансформаторов на ЛЭП?

Это интересно: Подключение стиральной машины и электроподжига плиты к одному автомату — разбираемся по пунктам

Виды силовых розеток

Разъемы классифицируют по ряду признаков, в том числе:

  • по способу установки;
  • по стойкости к внешним факторам;
  • по предназначению;
  • по сроку эксплуатации.

Способ установки

Исходя из типа установки, силовые розетки подразделяют на открытые и закрытые. Открытые разъемы используют в открытой проводке и ставят прямо на стене в виде накладки. Чаще всего открытую электропроводку применяют в деревянных строениях, лоджиях, на улицах, во влажных помещениях (санузлы, кухни, предбанники и т.п.).

Устойчивость к воздействию внешних факторов

Способность противостоять внешним воздействиям определяется по маркировке, указанной на изделии. В маркировку входит буквенный код — IP (сокращенно — Ingress Protection, или в переводе на русский язык — степень защиты от проникновения), а также 2 цифры.

Первая цифра в маркировке указывает на степень защищенности от частиц разнообразной величины. Чем больше цифра, тем выше уровень защиты (0 — нулевая защита, 6 — непроницаемость для пыли).

Вторая цифра обозначает защищенность от влаги. Цифры начинаются с нуля (отсутствие влагозащиты) и заканчиваются восьмеркой (длительное пребывание под водой).

Разновидность и предназначение

Существуют такие виды розеток, отличающиеся по предназначению:

  1. Разъем без заземления. Это наиболее простой в техническом отношении вид силовых розеток для подключения электроплит. Используется вместе с вилкой без защитного заземления.
  2. Розетка, оснащенная заземлением. Помимо отверстий под штырьки, такой разъем оснащен штекером-штырем типа F (CEE 7/5). Также существуют варианты с боковыми контактами (CEE 7/4). Подобное устройство позволяет соединение с заземлительными контактами еще до касания штекеров вилки с силовыми контактами.
  3. Разъемы со шторками защиты. На таких моделях отверстия под силовые контакты перекрыты пластинками из пластика. Шторки открываются лишь в случае, если штырьки вилки одновременно касаются обоих контактов.
  4. Розетка с выталкивателем. В корпусе устройства имеется выталкивающее приспособление, срабатывающее при нажатии на кнопку.
  5. Разъем с таймером. Основное достоинство этой функции — программирование устройства по времени подключения и отключения контактов.
  6. Разъемы с УЗО (устройство защитного отключения). Модели этого типа полезны на участках, где присутствуют значительные риски, связанные с безопасностью.

Эксплуатационные сроки

Длительность функционирования и надежность контактов зависят от заданного производителем максимального количества циклов включения-выключения. Если изделие качественное, оно способно выдерживать 100 тысяч и более циклов.

Важное значение имеют следующие факторы:

  1. Пружинный механизм контактов. Оптимально, если механизм имеет две контактные лапки.
  2. Тип зажима. Устройства оснащаются двойной или быстрозажимной конструкцией. Последний вариант специалисты считают более простым в установке (однако и стоит он дороже).
  3. Диаметр отверстия для вилки. Евростандарты подразумевают диаметр, равный 4,8 миллиметра. Стандарты, принятые в постсоветских странах, предусматривают 4-миллиметровый диаметр. Дистанция между токоведущими контактами вилки тоже бывает разной.

Факторы выбора розетки

При подборе разъема рекомендуется обращать внимание на такие факторы:

  1. Цвет устройства. В стандартном исполнении розетки выпускаются белыми или черными. Существуют и менее распространенные цвета, однако такие варианты встречаются нечасто. Цвет розетки имеет значение с точки зрения соответствия общему цветовому фону помещения.
  2. Форма исполнения. Чаще всего розетки предлагаются в виде круглых или квадратных изделий.
  3. Защищенность от влаги. Этот фактор является определяющим с точки зрения безопасности. Для кухни и гостиной нужны совершенно разные классы защищенности от влаги.
  4. Пылезащита. Этот параметр имеет значение в помещениях с сильным загрязнением поверхностей.

Устройство силовой розетки

Розетки и вилки, предназначенные для электроплиты и рассчитанные на 380 вольт, состоят из следующих составных частей:

  • корпус;
  • защитная крышка;
  • механизм;
  • уплотнительное кольцо.

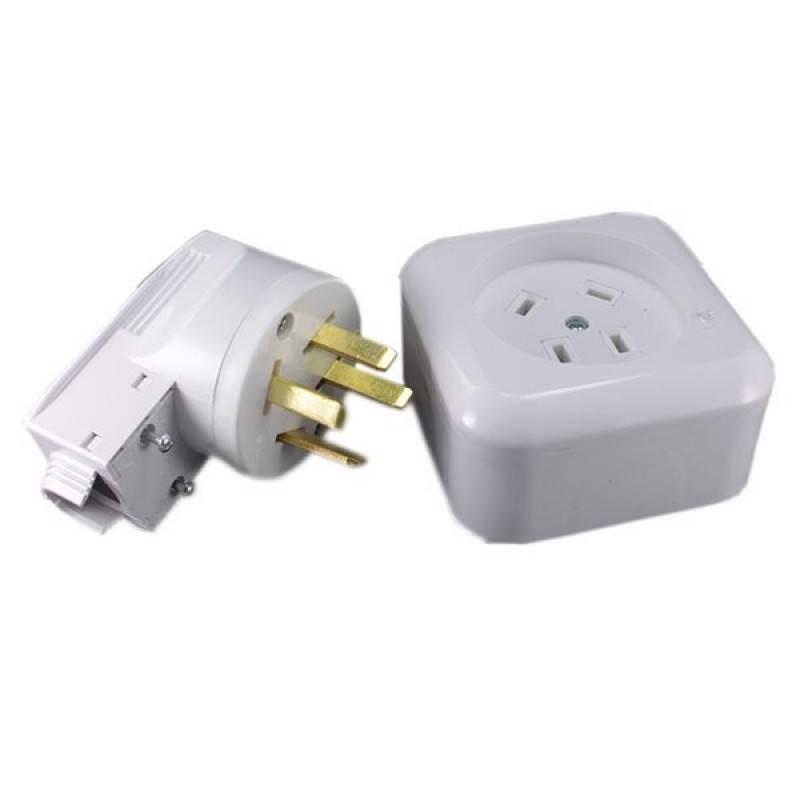

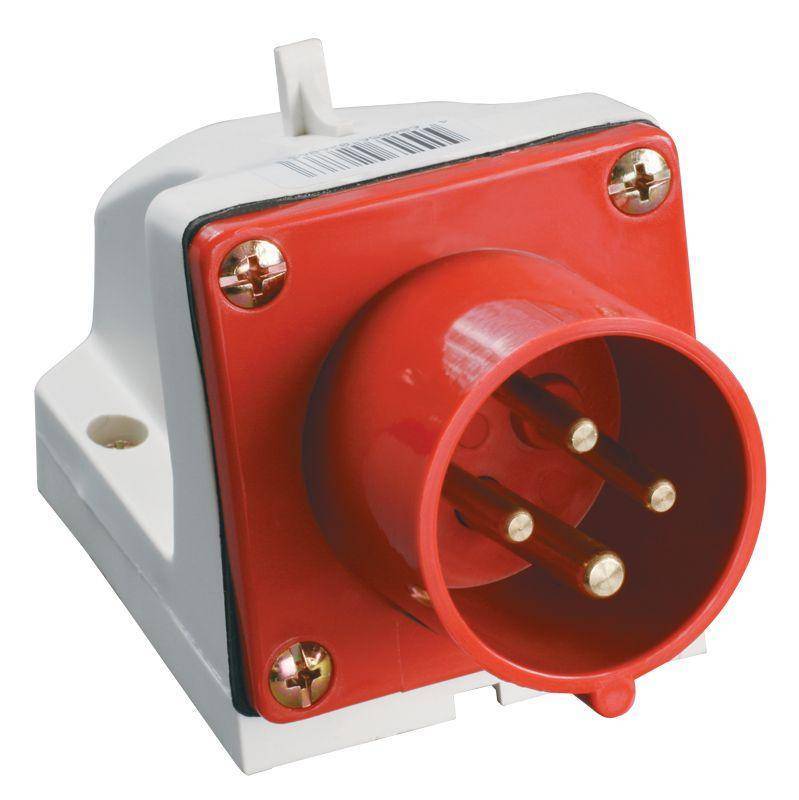

Кроме этого, может применяться трёхфазное устройство с контактными штырями до 5 штук. Выбор применяемого в дальнейшем варианта зависит от типа подключаемой техники.

Силовые розетки для электроплиты

Для присоединения электрической плиты к источнику питания с 380 В напряжения нужно использовать трёхжильный провод или удлинитель.

Силовые розетки для электроплиты

Если использовать двигатель, формирующий несимметричную нагрузку, необходимо применить силовые розетки и вилки, созданные для электроплит с 5 выводами, в число которых входит нулевой отвод и контакт для заземления.

Силовые розетки для электроплиты

При этом конструкция устройства может незначительно отличаться по способности переносить силовые нагрузки, предназначению и уровню защиты.

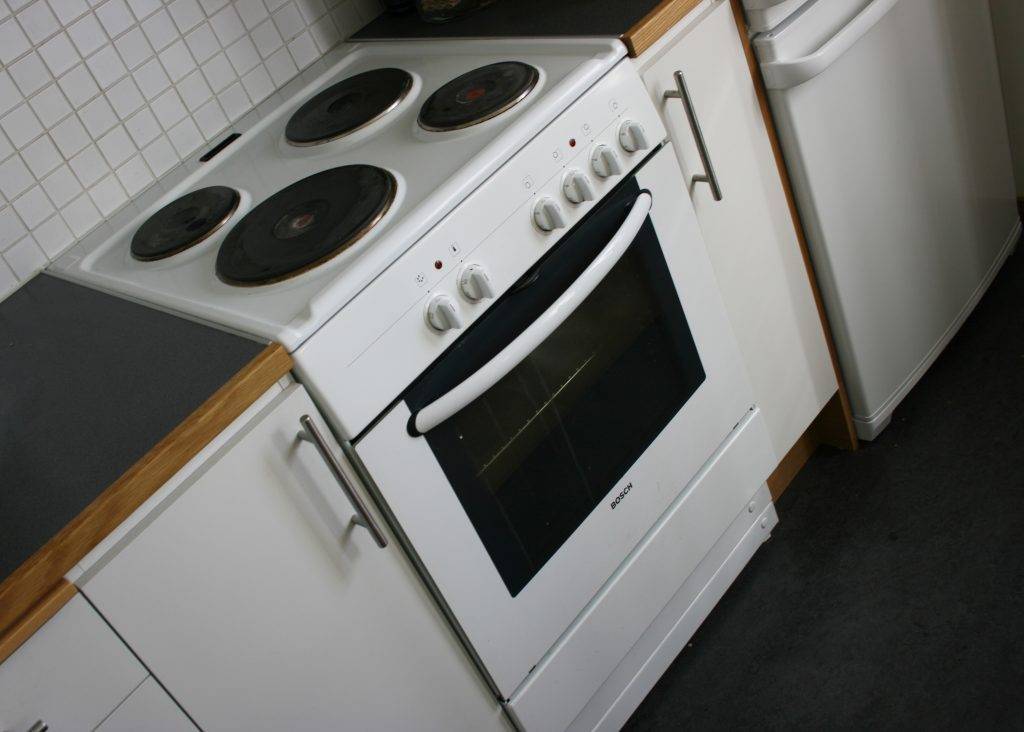

Правила установки электроплиты

Электрические плиты выпускают на разный кошелек. Есть плиты маленькие, с двумя обычными конфорками, есть большие, в которых можно встретить горелки, работающие по экспресс-методу, то есть нагревающиеся в несколько раз быстрее, чем обычные. Есть плиты керамические, индукционные, те, которые стоят отдельно от духового шкафа, а варочная панель расположена сверху. Есть просто варочные панели для любой кухонной поверхности. Современная бытовая техника бывает однофазная, двухфазная и трехфазная.

Силовые розетки для электроплитыУстанавливать электроплиту лучше вдвоем

Отключите электричество в квартире (выключаем автомат) и подготовьте отвертку, индикатор и электропробник. Индикатор нужен для того, чтобы проверять, есть в сети фаза или ее там нет. Электропробник – это прибор, с помощью которого ищется нулевой провод. Плиты небольшие, например, мощностью 3 кВт, подключают вилкой и розеткой с силой тока 13 ампер. Случается такое, что бывают нужны предохранители и/или переходники. Когда у плиты мощность тока выше 3 кВт, то ее установка идет к радиальным цепям. Цепь – это провод, у которого есть соединение с распределительным щитком. На расстоянии 2 м от плиты ставят блок подключения, который связывает электроплиту и сам щиток. Кабель должен быть трехжильным, а сила тока должна быть равна 40-50 А.

Подключение к сети, если она однофазная:

  • Установить розетку с тремя контактами;
  • Прикрепить к проводу силовую вилку (если в проводе 3 жилы, то в вилке 3 контакта);
  • Подсоединить провод к электроплите, включить в розетку;
  • Поставить плиту по уровню;
  • Проверить ее работу.

Подключение к сети, если она трехфазная, простое. В стену встраивается выключатель с 3 полюсами. На плите должна быть маркировка, с помощью которой можно ориентироваться по расположению розетки. По отношению к стене она должна быть расположена горизонтально. Подключить правильно в соответствии с расцветкой проводов. Розетка должна быть с такой силой тока, при которой она будет безопасна для работы плиты. Для равномерной нагрузки сети в электрощиток прокладывают медный пятижильный провод

Обратите внимание, что в комплекте с электроплитой есть схема ее установки. Следуя ей, можно все сделать самостоятельно и безопасно

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

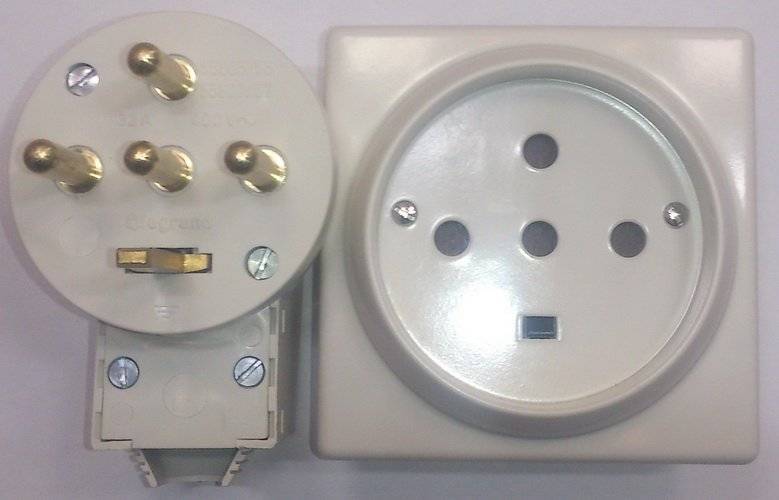

Особенности трехфазных розеток и вилок

Напряжение трехфазной розетки, в отличие от обычной в 220 В, равно 380 В. Чаще такие розетки и вилки используют не в быту, хотя все зависит от того, какой бытовой прибор надо подключить к электросети. На рынке продается много видов трехфазных розеток.

Силовые розетки имеют 4 контакта или более: 3 – фазы, а 4-ый – заземление. Вилка для такой розетки тоже нужна с аналогичным «строением». Есть такие электроплиты, которые могут работать только от сети в 380 В, и розетка должна соответствовать этой мощности.

Для переноса розетки выполняются все те же работы, что и раньше:

  • Штробится стена;
  • Устанавливается подрозетник;
  • Делается штроба и под провод.

Силовые розетки для электроплитыДля установки розетки потребуется стандартный набор инструментов

Проверьте с помощью индикатора отсутствие электричества в самой розетке, которую собираетесь переносить

После снятия старой силовой розетки важно проверить подключение всех проводов к ней в том же порядке. Если провода окрашены (нулевой – в синий, защитный – в желто-зеленый цвет), то это отлично

Однако, если такой маркировки нет, следует подписать провода и клеммы на розетке, чтобы избежать короткого замыкания в случае неверного подключения. Снятую старую розетку можно использовать повторно, а можно сразу использовать новую. Новую розетку нельзя ставить под мойкой и над ней, а также в кухонной мебели, и лучше не использовать переходник. Она должна крепиться на стене (накладная) или устанавливаться заподлицо.

Популярные статьи  Как выбрать пылесос для квартиры или дома?

Тонкости выбора

Разбираясь в вопросе, как выбрать розетку для электроплиты, необходимо учесть, что сегодня это трёхфазная силовая розетка, обладающая заземлением соответствующего уровня

Кроме этого, важно учитывать, какая именно плита подключается – поверхность для варки или духовка для выпечки

Силовые розетки для электроплиты

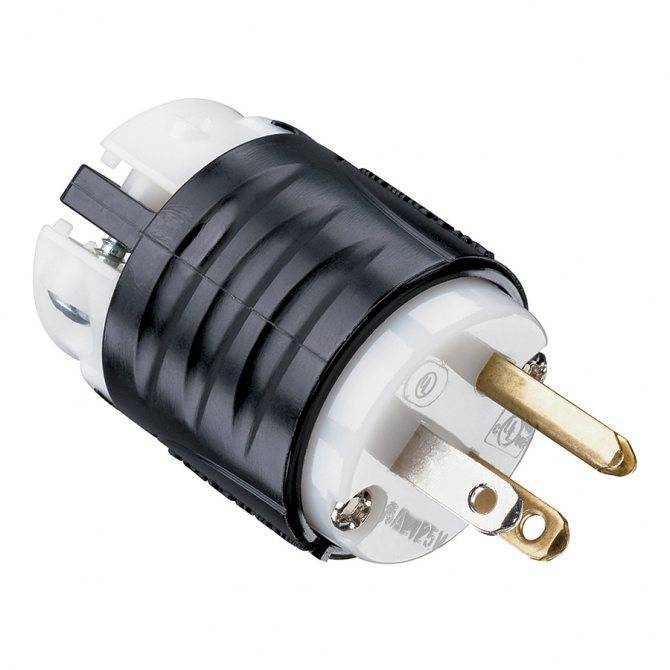

Кроме этого, кухонные девайсы обладают множеством металлических комплектующих, являющихся отличными проводниками и, при неблагоприятном исходе событий, наносящих вред пользователю. Чтобы этого не произошло, нужно иметь установку с достаточной мощности заземлением. В оборудовании, созданном для эксплуатации на кухне, вилка для электроплиты обустроена отдельным штыревым элементом

Важно учитывать, что это не трёхштырьковая вилка, а трёхфазная с нулевым элементом

Силовые розетки для электроплиты

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

  1. Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.
  2. Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:

По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.

Схемы подключения

Для подключения электрических плит применяют одну из трех схем: однофазное, двухфазное или трехфазное подключение.

Однофазное подключение

Это наиболее часто используемый метод. Обычно применяется в многоквартирных домах. Для однофазных соединений схема имеет вид, указанный на картинке ниже.

Силовые розетки для электроплиты

Клеммы от 1 до 3, а также 4-я и 5-я стыкуются через медные перемычки с 6-миллиметровым сечением. Перемычки входят в комплектацию, если приобретена современная модель электроплиты.

Жила фазы может быть разных цветов, в том числе коричневого, серого или черного. Фазную жилу подключают к клемме под номером 1,2 или 3.

Нуль (чаще всего синий цвет) соединяют с 4-й или 5-й клеммой. Заземлительный провод (на схеме он изображен в зелено-желтой окраске) присоединяют к 6-й клемме.

Болты следует закручивать до упора. Если пренебречь этим требованием, клеммы воспламенятся.

Фазную жилу в вилке и розетке направляют на клемму L, а нуль — на клемму N. Заземлительный провод подают на клемму с маркировкой PE или Earth.

Двухфазное подключение

Схема двухфазного подключения представлена на картинке ниже.

Силовые розетки для электроплиты

Двухфазные варианты применяют достаточно редко. Например, схема может выглядеть как присутствие фаз A, C и отсутствие фазы B. В таком случае клеммы 1 и 2 объединяют перемычкой, через которую подключают фазу A. На 3-ю клемму направляют фазу C. Последующие действия такие же, как и при подключении однофазным методом.

Трехфазное подключение

Схема подключения с тремя фазами изображена ниже.

Силовые розетки для электроплиты

Мощные 3-фазные розетки наиболее распространены в частном жилом секторе. Провод питания в таких схемах имеет 4–5 жил. Напряжение между нулем и фазами равно 220 вольт, а между фазами — 380 вольт.

В трехфазных схемах фазы A, B, C направляют на клеммы под номерами соответственно 1, 2 и 3. Клеммы 4, 5 и 6 соединяют так же, как и в однофазном подключении.

Подключение контактов к печке

Силовые розетки для электроплиты

Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.

Силовые розетки для электроплитысхема подключения электроплиты на одну фазу

Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.. У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю

Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других

У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.

В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.

Очень подробная инструкция по подключению электроплиты содержится в этом видео:

а краткую инструкцию можно найти здесь:

Тонкости выбора

Разбираясь в вопросе, как выбрать розетку для электроплиты, необходимо учесть, что сегодня это трёхфазная силовая розетка, обладающая заземлением соответствующего уровня

Кроме этого, важно учитывать, какая именно плита подключается – поверхность для варки или духовка для выпечки

Силовые розетки для электроплиты

Кроме этого, кухонные девайсы обладают множеством металлических комплектующих, являющихся отличными проводниками и, при неблагоприятном исходе событий, наносящих вред пользователю. Чтобы этого не произошло, нужно иметь установку с достаточной мощности заземлением. В оборудовании, созданном для эксплуатации на кухне, вилка для электроплиты обустроена отдельным штыревым элементом

Важно учитывать, что это не трёхштырьковая вилка, а трёхфазная с нулевым элементом

Силовые розетки для электроплиты

Выводы и полезное видео по теме

Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:

Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:

Видео о подключении электроплиты к силовой розетке с вилкой, оставшихся от старой плиты:

Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.

Есть опыт в самостоятельном монтаже розетки для электрической плиты? А может, не согласны с изложенным материалом? Ждем ваших и вопросов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
