Что такое провод ПВС, его расшифровка, конструкция и технические характеристики

Описание негорючего аналога

Среди аналогов данной марки можно выделить провод ПВСнг-LS. Область применения его в сети различных приборов разнообразна. Он широко востребован также для подключения к сети электроприборов, требующих повышенную пожаробезопасность. Расшифровка последних четырех букв аббревиатуры ПВСнг-LS означает:

  • нг — кабель негорючий,
  • LS – в случае пожара низкое дымо- и газовыделение.

Конструктивно ПВСнг-LS провода относятся к классу 5 согласно ГОСТ 22483-77. При условии, что количество жил равно 7, на их изоляцию наносится цифровая маркировка. Все изолированные проводники скручены.

Провода, где число жил равно 5, скручены в сердечник.

Строение провода ПВС

Провод ПВС представляет собой скрученные между собой медные изоляционные жилы, заключенные в оболочку из ПВХ. Эти жилы также помещены в общую поливинилхлоридную оболочку. Форма сечения провода – круглая. В состав изолирующего материала включены специальные добавки. Они выполняют защитную функцию (в случае возгорания не поддерживают процесс горения).

Что такое провод ПВС, его расшифровка, конструкция и технические характеристики

Одна медная жила состоит из нескольких тонких проволок. В результате их скручивания образуется жгут. Согласно ГОСТу 22483-77 класс жил не может быть ниже 5. Данный стандарт также регламентирует и толщину проволок, образующих жилу каждого отдельного сечения. Стандартный провод ПВС имеет жилы сечением 1 мм2. Согласно действующим стандартам диаметр используемых для ее создания проволок не может быть меньше 0,21 мм.

Что такое провод ПВС, его расшифровка, конструкция и технические характеристики

Согласно нормативу ГОСТ 7399-97 провод ПВС имеет 4 варианта исполнения: двух-, трех-, четырех- и пятижильный. Площадь сечения может быть в пределах от 0,75 мм2 до 16 мм2. Кабели с максимальным сечением выпускаются только на кабельных заводах.

В ГОСТ 7399-97 представлены нормативы, согласно которым сечение провода ПВС должно быть в пределах 0,75-2,5 мм2. Скручивание жил должна иметь левое направление. При выполнении «скрутки» заполнитель не используется.

В большинстве случаев изоляция выполняется с использованием разных по цвету материалов. Такой подход позволяет значительно облегчить выполнение электромонтажных работ. Изоляция жил может быть следующих цветов: синий, коричневый, белый, красный, зеленый, желтый, желто-зеленый и др.

Например, для маркировки фазных проводников принято использовать коричневый, белый, красный цвета. Для нулевых проводников используют синюю и голубую маркировку. Для заземления используют провода желто-зеленого цвета.

Для окрашивания общей изолирующей оболочки может быть использован абсолютно любой цвет.

Самый верхний слой – оболочка ПВХ. Для ее наложения используется метод экструзии. При одиночной укладке такая оболочка не будет поддерживать горение. Она заполняет промежутки, образовавшиеся между жилами, и делает форму провода круглой. Максимальный эксцентриситет ПВХ изоляции – 10%.

Каким нормативным документом регламентируется использование провода ПВС?

Компании, занимающиеся выпуском проводов ПВС для отечественного рынка, должны руководствоваться требованиями, указанными в межгосударственном ГОСТ 7399-97.

Что такое провод ПВС, его расшифровка, конструкция и технические характеристики

Разделы данного ГОСТа включают в себя всю самую важную информацию относительно сортамента, электрических и механических характеристик, перечня проводимых испытаний, требований безопасности и т. д.

ПВС — это кабель или провод

Что такое провод ПВС, его расшифровка, конструкция и технические характеристики
Конструкция трехжильного провода ПВС

ПВС — один из наиболее распространенных видов, который можно использовать для сетей напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких скрученных проволочек, заключенных в отдельную изоляцию. Для удобства монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Нулевой окрашен в синий или голубой цвет. Изоляция заземляющей жилы желто-зеленая. Общая оболочка также имеет широкую гамму цветов.

Есть масса вариантов, отличаются они по следующим параметрам:

  • Наружный имеет три жилы – фаза, ноль, заземление. Он удобен для подачи питания от внешнего трансформатора до распределительного щитка в помещении.
  • Внутренний провод устроен таким же образом. Не имеет защиты от климатических условий и сырости. Можно применять внутри помещения.
  • Медный – высокой прочности, имеет малое сопротивление и повышенную токопроводимость, устойчив к коррозии.
  • Преимущество алюминиевого – цена. Обработка оксидом алюминия повышает срок службы.

Расшифровывать маркировку других разновидностей можно следующим образом:

  • Т – устойчивость к плесени и грибкам;
  • Б – бронированный кабель;
  • У – увеличивает температурный минимум;
  • ПС – самозатухающая оболочка;
  • Г – без изоляции;
  • СП – силовой;
  • Т – телефонный кабель.

Различие между проводом и кабелем

По причине схожей областей применения данной электротехнической продукции и похожих кабелей, можно образоваться резонный вопрос – это всё же кабель и провод, и в чём их кардинальное отличие?

Смотря с точки зрения технической стороны, ПВС – это провод. Это можно понять из маркировки (которая будет описана ниже). ПВС не обладает техническими параметрами кабеля, чтобы обладать этим статусом. Кабель представляет собой достаточно сложную систему, состоящую из определённого количество проводников, каждый из числа которых обладает собственной изоляцией.

Что такое провод ПВС, его расшифровка, конструкция и технические характеристики

Ещё одно отличие провода ПВС от кабелей в большей гибкости и меньшей массы первых. По этой причине они удобны для эксплуатации в помещениях, однако не используются для передачи электроэнергии на дальние расстояния.

Что такое провод ПВС, его расшифровка, конструкция и технические характеристики

Структура провода

ПВС — это кабель, состоящий из двух и более изолированных друг от друга жилок проводникового материала, которые переплетены (сечение круглое) или лежат параллельно (сечение овальное) во внешней изолирующей оболочке. Согласно тому же нормативному документу ГОСТ 7399 — 97 допускается применять любой материал в качестве предизоляционного, чтобы между жилами не было пустот. При этом они должны свободно отделяться от внешней и внутренней оболочки. Общая структура кабеля гибкая, что позволяет использовать его во многих отраслях деятельности.

Что такое провод ПВС, его расшифровка, конструкция и технические характеристики

На фото представлен провод ПСВП

Характеристика кабеля

Что такое провод ПВС, его расшифровка, конструкция и технические характеристикиКлючевой характеристикой ПВС является непосредственный диаметр токопроводящих жил (проводников) и их количество. Проводники медные. Они  бывают цельными, а могут быть представлены отдельными скрученными проволочками.

Каждый проводник имеет свой цвет. Их расшифровка означает:

  • Белый обычно этим цветом окрашена внешняя изоляционная оболочка.
  • Красный, коричневый, черный такими цветами окрашена изоляционная оболочка, находящейся под напряжением.
  • Синий обозначает нулевой провод.
  • Зеленый роводник с таким применяют для заземления.

Полная маркировка кабеля осуществляется согласно ГОСТ и выглядит следующим образом ПВС Х*ХХ. Расшифровка данной аббревиатуры:

  • Х — это количество проводников,
  • * — означает разделительный знак,
  • ХХ — это диаметр проводника.
Популярные статьи  Что такое изолированная или неэффективно заземленная система?

Дополнительные характеристики

ПВС это обозначение типового изделия. Особые параметры отмечают дополнениями в маркировке:

  • нг – негорючий материал оболочек;
  • FR – повышенная стойкость к воздействию открытым пламенем;
  • LS – нормированное небольшое выделение дыма при горении;
  • П – плоская модификация конструкции.

К сведению. «Негорючесть» материалов обеспечивается специальными антипиреновыми компонентами полимерного состава.

Дополнительный символ в названии пвсн подчеркивает непригодность конструкции к армированию арматурой неразборного типа. Это значит, что к таким изделиям нельзя присоединять литым соединением сетевую вилку. Технические параметры провода пвсн соответствуют рассмотренным выше стандартным значениям.

Сфера применения и особенности ПВС

Сфера применения ПВС проводов конкретной марки зависит от металла, используемого в фазных жилах. Медные имеют самую широкую сферу применения и на сегодняшний день используются для прокладки электрических сетей не только в жилых, но и в производственных помещениях. С помощью ПВС большой толщины осуществляется электрификация небольших населенных пунктов, замена кабелей в трансформаторах, подключение силовых электрических установок.

Для ПВС проводов с медными жилами характерны следующие достоинства:

  • высокая механическая прочность и эластичность;
  • устойчивость к коррозии;
  • надежность работы с изоляторами и пускорегулирующим оборудованием (реостаты);
  • лучшие показатели терморасширения;
  • высокий коэффициент сопротивления.

ПВС с токопроводящими жилами из алюминия используются при разводке городских осветительных электросетей, а также прокладки проводов в многоквартирных домах. В результате оксидной обработки они применяются для электрификации и подключения оборудования высокой мощности в химической и металлургической промышленности, АЭС и т.п.

Функциональные и эксплуатационные преимущества ПВС с алюминиевыми жилами:

  • алюминий меньше нагревается и поэтому обеспечивает большую стабильность и мощность электропотока;
  • окисление алюминиевой проволоки, из которой скручиваются токопроводящие жилы этого кабеля, позволяет использовать её на объектах с высокой мощностью;
  • алюминий весит меньше меди, поэтому эти кабели позволяют не строить дополнительный опоры, когда применяются в высоковольтных линиях электропередач;
  • алюминиевый провод ПВС имеет более низкую стоимость, не уступает медному по гибкости и достаточно долговечен – его эксплуатационный ресурс составляет не меньше 5 лет.

Несмотря на то, что провод ПВС рассчитан на большие электрические и механические нагрузки, следует точно рассчитывать необходимые данные (материал, площадь сечения жил, вес, рабочие параметры оборудования) для обеспечения полной безопасности и надежности его использования.

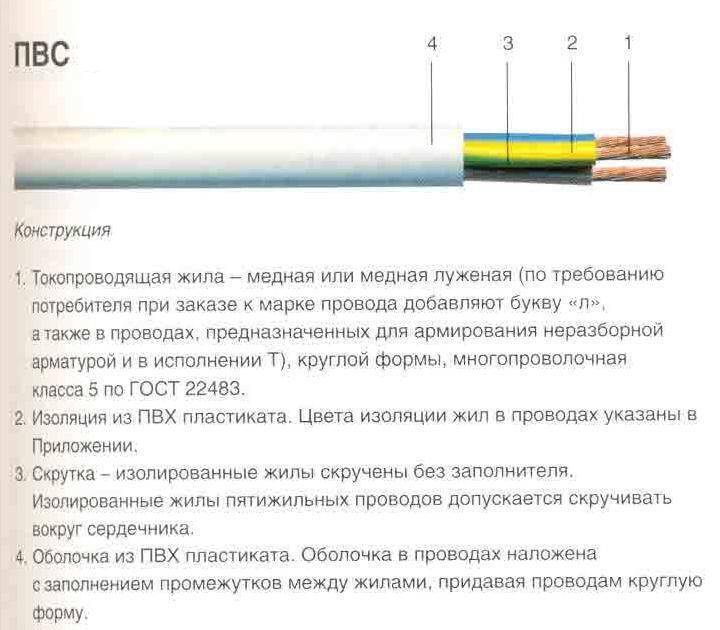

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Что такое провод ПВС, его расшифровка, конструкция и технические характеристики

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется. При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет

Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Что такое провод ПВС, его расшифровка, конструкция и технические характеристики

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.

Это интересно: Кабель ВБбШв — подробное описание

Как выбрать подходящий кабель

При выборе ПВС-провода в первую очередь следует обратить внимание на количество и диаметр жил, допустимые условия эксплуатации. Подбор кабеля следует осуществлять, отталкиваясь от мощности подключаемого с его помощью электроприбора. Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления

Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель

Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления. Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель.

Также при покупке следует обязательно удостовериться в целостности и надлежащем качестве изготовления изоляции, которая не должна разрываться и повреждаться от прикосновений, так как зачистить настоящий качественный кабель удается только с использованием специального либо подручного инструмента. Если изоляция не может выдержать не самой сильной механической нагрузки, то кабель будет не только долго не прослужит, но и будет опасным.

На образце от производителя следует проверить надлежащее качество скрутки самой жилы. На ней не должны присутствовать пятна, обрывы, изменения цвета и другие видимые глазу дефекты. Маркировка, присутствующая на кабеле, также может многое рассказать о характеристиках изделия. Процентное содержание меди в жилах, а также ее постоянно изменяющаяся цена на рынке, существенно влияют на стоимость провода.

Правильный подбор ПВС-кабеля является важнейшим фактором безопасной и эффективной эксплуатации оборудования, инструмента или бытовой техники. Если при выборе изделия возникли какие-либо затруднения, лучше обратиться за помощью к консультантам магазина, которые обязательно проинформируют о тех или иных нюансах продукции, чем приобрести не подходящий для условий эксплуатации ПВС-провод.

Зачистка провода ПВС должна выполняться специальным инструментом или подручными средствами

Провод ПВС технические характеристики, строение, применение

Массовое применение бытовой электрической техники, разнообразных инструментов и приборов, рассчитанных наподключение к стандартной сети 220/380В, привело к разработке стандартного провода специально для этих целей.

Популярные статьи  Как подключить от провода на освещение террасы розетку и линию освещения?

Условия эксплуатации потребовали сделать его безопасным, гибким, прочным и долговечным. Эта задача была успешно решена, и в настоящее время российские компании предлагают в достаточномколичестве провод ПВС, полностью отвечающий этим требованиям.

Все о проводе ПВС в ГОСТ 7399-97

Отечественные производители провода ПВС, работающие для рынка России и СНГ, стремятся к соблюдению требований ГОСТ 7399-97, поскольку он имеет статус межгосударственного. Вдобавок это облегчает экспортные операции в дальнее зарубежье, поскольку содержание документа синхронизировано с соответствующими частями международных стандартов МЭК 60227-1-93 (97) и МЭК 60245-1-94(97).

Разделы ГОСТ 7399-97 содержат все важнейшие сведения о сортаменте, механических и электрических характеристиках провода ПВС, а также требования по безопасности, перечень испытаний и др.

Пример маркировки:

ПВС 2х0,75+1х0,75 ГОСТ 7399-97

Здесь обозначен провод марки ПВС, в нем две основные жилы сечением 0,75 мм2 и одна заземляющая сечением 0,75 мм2.

Строение провода ПВС

Стандарт определяет провод ПВС, как гибкий провод на напряжение до 380В со скрученными медными жилами в поливинилхлоридной изоляции, с поливинилхлоридной оболочкой. Каждая жила состоит из медных проводников, класс жилы должен быть не ниже 5 по ГОСТ 22483-77.

Этим стандартом устанавливается толщина проволок, из которых может состоять жила каждого сечения. Например, у стандартного провода ПВС жилы сечением 1мм2 не могут состоять из проволок диаметром большим, чем 0,21 мм.

Количество жил провода может быть – от двух до пяти, минимальная площадь сечения 0,75 мм2, максимальная, выпускаемых кабельными заводами – 16 мм2, однако стоит заметить, что согласно нормативам ГОСТ 7399-97 провод ПВС должен иметь сечение от 0,72 мм, до 2,5 мм. Направление закрутки – левое, скрутка выполняется без заполнителя.

Цвет изоляции жил: белый, серый, голубой, синий, зеленый, красный, коричневый и желтый. Поверх них идет оболочка из пластиката ПВХ, накладываемая методом экструзии и не распространяющая горение при одиночной укладке. Она обязательно должна заполнить промежутки между жилами, придавая проводу круглую форму.

ПВС расшифровка

  • отсутствие в начале аббревиатуры буквы А означает, что провод медный;
  • П — провод;
  • В — изоляция из ПВХ пластиката ;
  • С — обозначение назначения провода, соединительный.

Провод пвс технические характеристики

Пороговые значения основных механических и электрических характеристик нормируются стандартом ГОСТ 7399-97, что касается конкретных значений у каждого производителя, то они могут отличаться в указанных пределах.

Поэтому точные данные по диаметрам, толщине изоляции, массовым и другим показателям необходимо брать из сопровождающей партию документации или каталогов производителя. Для примера здесь показаны характеристики стандартного провода ПВС одного из крупнейших российских производителей.

Качественный сухой провод ПВС выдерживает в течение 5 минут переменный ток напряжением 2000В, а после часовой выдержки в воде (tO= 20 ± 5 °С) выдерживает его 15 мин. Требования по прочности такие же, как и для кабеля ВВГ, усилие разрыва должно быть не менее 10 Н/мм2, а удлинение до разрыва должно составлять не менее 150%.

Ресурс провода, определяемый, как число знакопеременных деформаций изгиба при номинальном напряжении, не должен быть меньше, чем 30 000 циклов.

Применение провода ПВС

Провод ПВС применяется в производстве бытовой техники и электрических инструментов и приборов. В конструкции стиральных машин, телевизоров холодильников, всевозможного слесарного и строительного электроинструмента, др. машин и приборов он используется для подключения к сети. Также он идет на изготовление сетевых адаптеров, удлинителей и т.д.

Другие разновидности провода ПВС

  • ПВСнг(А)-LS — то же что и ПВС, но не распространяет горения, с пониженным газо и дымо образованием;
  • ПВС-Тнг(А)-LS — то же что и ПВСнг(А)-LS, но облегченный;
  • ПВС-ТТнг(А)-LS — то же что и ПВСнг(А)-LS, но имеет утолщенный изоляционный слой;
  • ПВС-ТSнг(А)-LS — тоже, что и ПВСнг(А)-LS, но предназначен для стационарной прокладки.

Классификация и цена

Согласно ГОСТ, ПВС классифицируется по следующим моментам:

  • количеству жил – от 2 до 5;
  • диаметру сечения каждой жилы – от 0,75 до 2,5 кв. мм.

В зависимости от количества жил, площади поперечного сечения, а также ценовой политики торговой компании, цена за погонный метр продукции колеблется в пределах от 8 до 50 рублей.

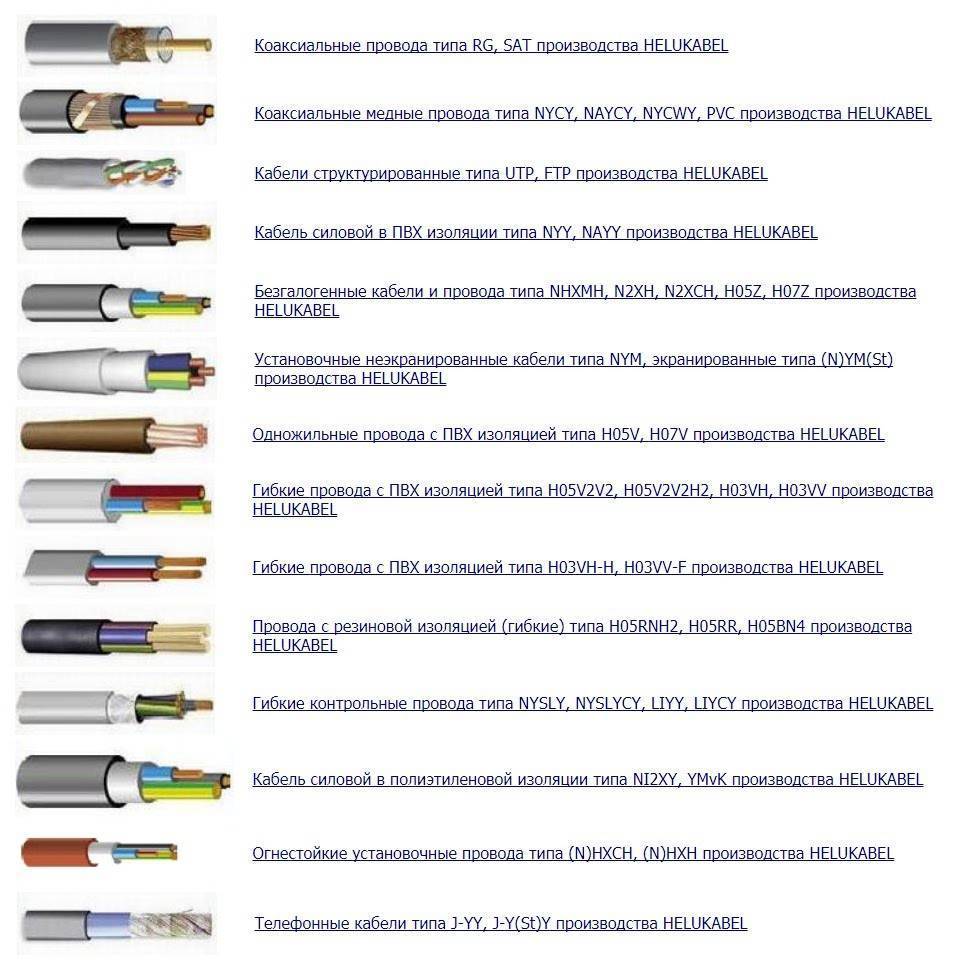

Виды изоляции

Типы изоляции:

  • Поливинилхлорид (ПВС). ПВС – это относительно недорогой и простой в использовании материал, который может применяться в различных областях. Максимальный температурный диапазон составляет от минус 55 до 105 градусов Цельсия. Полимер устойчив к пламени, влаге и истиранию. Он также противостоит бензину, озону, кислотам и растворителям. Его также можно использовать в медицинских и пищевых целях, поскольку он не имеет запаха, вкуса и нетоксичен. Оболочки из ПВС могут использоваться в тяжелых и тонкостенных конструкциях. ПВС не следует использовать, когда при низких температурах требуется гибкость и увеличенный срок службы при изгибе. При использовании в устройствах с втягивающимся шнуром он также проявляет гибкость ниже среднего. Оболочки из ПВС демонстрируют высокое затухание и потерю емкости, а это означает, что при использовании в электрической системе теряется мощность.
  • Полужесткий ПВС (SR-PVC). В основном используется в качестве первичной изоляции и очень устойчив к истиранию. (Для толщины 30–16, 10-миллиметровая стена соответствует стилю UL 1061, 80 градусов Цельсия, 300 вольт.) Полужесткий ПВС огнестойкий, а также устойчив к нагреву, воде, кислотам и щелочам.
  • Пленум Поливинил Хлорид (Plenum PVC). Plenum PVC подходит для использования в помещениях за выпадающими потолками или фальшполами, оставленными открытыми, чтобы обеспечить циркуляцию воздуха. Стандартный ПВС считается вариантом непленочной изоляции, потому что он не обладает качествами, необходимыми для безопасного использования в помещениях. Чтобы получить номинальную плотность, изоляция должна соответствовать более строгим правилам пожарной безопасности.
  • Полиэтилен (PE). Это соединение используется чаще всего в коаксиальных кабелях и кабелях с низкой емкостью из-за его типичных электрических качеств. Много раз он используется в этих приложениях, потому что это доступно и может быть вспенено, чтобы уменьшить диэлектрическую проницаемость до 1,50, что делает его привлекательным вариантом для кабелей, требующих высокоскоростной передачи. Полиэтилен также может быть сшит для обеспечения высокой устойчивости к растрескиванию, прорезанию, пайке и растворителям. Полиэтилен можно использовать при температуре от минус 65 до 80 градусов Цельсия. Все плотности полиэтилена жесткие, твердые и негибкие. Материал также огнеопасен. Добавки могут быть использованы для придания огнестойкости, но это принесет в жертву диэлектрическую проницаемость и увеличит потери мощности.
  • Полипропилен (PP). Этот материал очень похож на полиэтилен, но имеет более широкий температурный диапазон от минус 30 до 105 градусов Цельсия. Он используется в основном для тонкостенных первичных изоляций. Полипропилен можно вспенивать для улучшения его электрических свойств.
  • Полиуретан (PUR). Полиуретан известен своей чрезвычайной прочностью, гибкостью и долговечностью при изгибе даже при низких температурах. У этого материала также есть превосходные оценки: химическая, водная инертность и стойкость к истиранию. Этот материал хорошо работает при использовании втягивающегося шнура и может быть незаменимым вариантом для солевых брызг и низкотемпературных военных целей. Полиуретан является легковоспламеняющимся материалом. Огнестойкая версия жертвует прочностью и чистотой поверхности. Однако основным недостатком полиуретана являются его плохие электрические свойства, что делает его пригодным только для курток.
  • Хлорированный полиэтилен (CPE). CPE обладает очень хорошей устойчивостью к воздействию тепла, масел и атмосферных воздействий. Много раз CPE служит более дешевой, экологически чистой альтернативой CSPE. Его надежная работа под воздействием огня также делает его выгодной заменой изоляции ПВС. Хлорированный полиэтилен обычно используется в силовых и контрольных кабелях, а также в промышленных электростанциях.
  • Нейлон. Нейлон обычно экструдируется поверх более мягких изоляционных составов. Он служит в качестве жесткой оболочки, проявляющей сильное истирание, сквозную и химическую стойкость, особенно в тонкостенных применениях. Это также чрезвычайно гибкий материал. Одним из недостатков нейлона является его способность поглощать влагу. Это ухудшает некоторые его электрические свойства.
Популярные статьи  Почему падает напряжение на стабилизаторе при подключении нагрузки?

Виды

Хотя может казаться, что ничего нового на рынке кабельной продукции обнаружить не получится, все-таки есть один важный момент: оказывается, ШВВП изготавливается в двух разных вариантах. Первый – это обычные медные жилы, второй – биметаллические, то есть покрытый медью алюминий, хотя такой аналог встречается не очень часто.

Понятно, что цена на медь будет значительно выше, она качественнее, но при покупке нужно помнить об одной хитрости, на которую могут пойти продавцы. Иногда ШВВП продается сечением меньше заявленного. Продавец может сказать об этом, а может и нет, поэтому необходимо быть внимательным, а если есть такая возможность – измерить жилы прямо у прилавка. В случае с биметаллическими жилами – их нет смысла делать усеченными, поэтому при наличии выбора придется решать, какой продукт брать.

Подробное описание

Область применения:

  • Изготовление удлинителей для бытового использования,
  • Подсоединение бытовых приборов к сети,
  • Другие бытовые нужды. Напряжение до 380 В.

Конструкция: две или три жилы в ПВХ оболочке, уложенные параллельно друг другу. Жилы многопроволочные, класс гибкости – 5. Изоляция оболочки: поливинилхлорид.

Другие технические характеристики:

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

  • Напряжение, на которое шнур рассчитан: 220/380 вольт,
  • Сечение, которое выпускается производителем: 0,35–2,5 мм2,
  • Расчетная температура окружающей среды – от минус 40 до плюс 40○С,
  • Номинальный ток – зависит от сечения, рассчитывается в зависимости от того, какой провод используется.

Расшифровывается его название так: шнур с виниловой изоляцией и виниловой оболочкой, плоский.

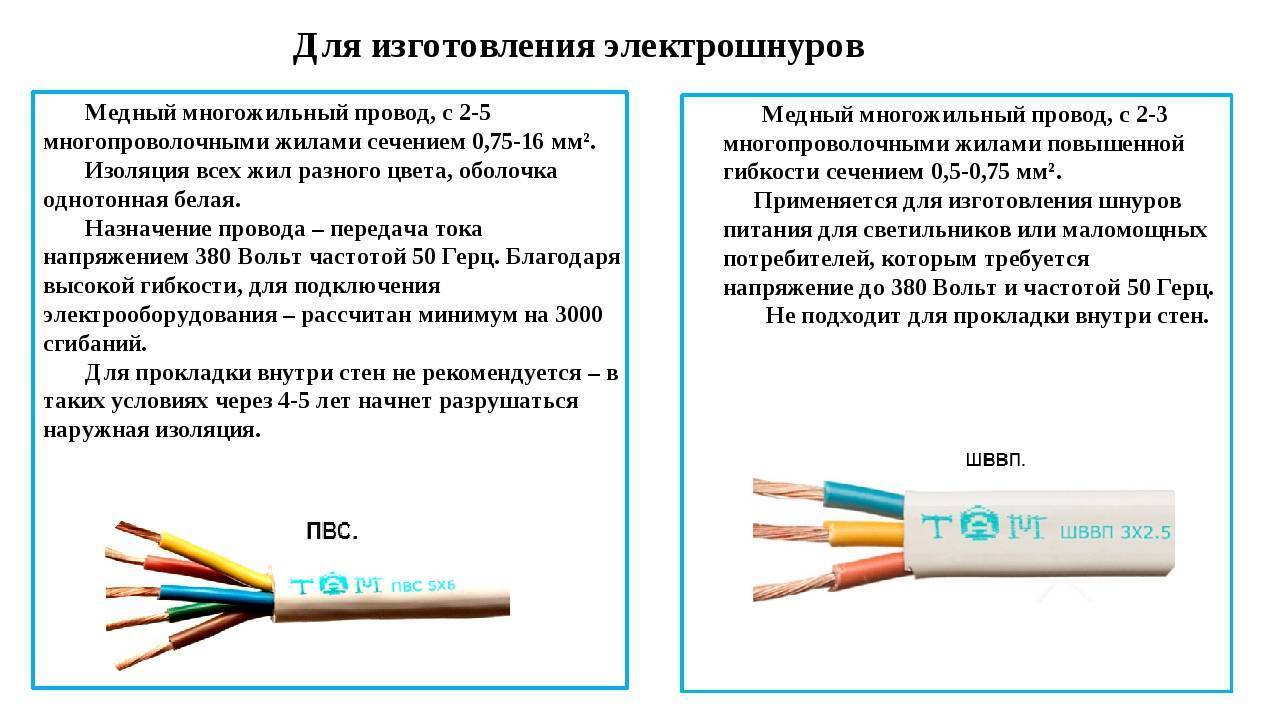

Шнур ШВВП часто заменяют другим – ПВС, используя его как более удобный аналог. В чем их разница?

Основное отличие – это форма оболочки шнура. Если ШВВП с плоской ПВХ оболочкой, то у ПВС она круглая. Другое отличие заключается в том, что для ШВВП производитель ограничил форму выпуска с максимальным количеством жил – тремя. ПВС может иметь до пяти, его рабочее напряжение – до 660 вольт и сечение жил – до 16 мм2. Расшифровка: провод с виниловой оболочкой, плоский. В остальном основные параметры схожи, поэтому какой шнур взять, в большей степени зависит от личных предпочтений, учитывая, что ШВВП стоит дешевле ПВС.

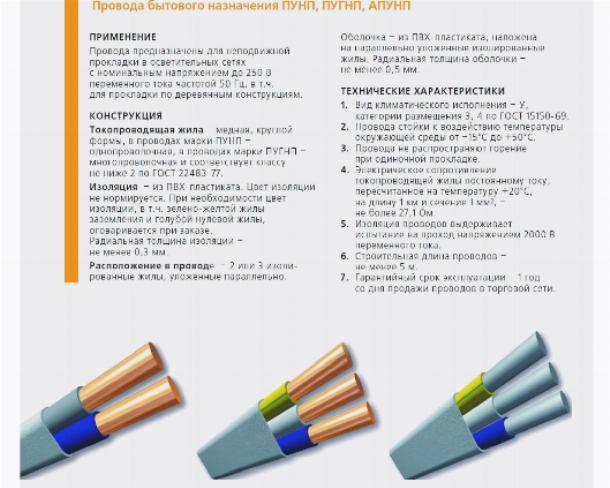

Иногда, как аналог для ШВВП, может быть указан кабель марки ПУНП. Они очень похожи, однако для монтажа ПУНП давно запретили. Как показала практика, этот провод имеет серьезные нарушения в изготовлении, что делает его пожароопасным, он неоднократно становился причиной возгорания и поражения током.  Лучше брать импортные аналоги.

Как правильно использовать провод ПВС

Чтобы понять, как правильно использовать кабель такого типа, необходимо ознакомиться с его основными эксплуатационными показателями:

  • Номинальное напряжение в кабеле до 660 Вольт;
  • Частота тока, протекающего в нем, — 50 Гц;
  • Диапазон температуры нормальной работы от −25 до +40 градусов;
  • Максимальная температура эксплуатации — 70 градусов тепла;
  • Ресурс работы 30 тысяч циклов или 60 тысяч изгибов при напряжении в 660 Вольт.

Если в аббревиатуре присутствует буква «Т» (ПВСТ или ПВС-Т), то электрокабель может расшифровываться как тропический и относится к «тропическому» виду. Это означает, что он более устойчив к влаге и плесени, чем обычный.

Что такое провод ПВС, его расшифровка, конструкция и технические характеристики
Строение жилок вблизи: они состоят из мелких проволок

Отличие изоляции и климатических условий применения

Что такое провод ПВС, его расшифровка, конструкция и технические характеристики
Таким является кабель марки КГ. Дословно расшифровывается, как кабель гибкий. Его краткое описание следующее. КГ можно использовать при повышенной влажности, причем на открытом воздухе. Чрезвычайная гибкость позволяет с успехом использовать его на речных судах.

КГ обладает стойкой конструкцией. Это дает возможность разматывать и сматывать кабель много раз. Применение кабеля при сварочных работах — также одно из его назначений. Изоляция всего провода, как и изоляция каждого проводника выполнена из специальной морозостойкой резины. Как правило, это натуральный или искусственный каучук. Применение морозостойкой резины позволяет эксплуатацию его при температуре до 60 градусов Цельсия.

КГ имеет от 1 до 5 жил. Срок эксплуатации провода — не менее четырех лет с момента выпуска. Однако, данное условие применимо при нормальных условиях эксплуатации. Существует негорючий кабель с маркировкой Кгнг. При монтаже кабеля применяется опрессовка.

Учитывая характеристики КГ и ПВС можно отметить, что основные их различия в сроках использования и морозостойкойсти, что предопределено составом изоляционного материала.
