Подключение котла отопления к электропитанию

В пятипроводной электрической сети фазовые силовые жилы кабеля подключаются к входным зажимам основного автоматического выключателя котла. Нулевой рабочий проводник подключается к разъему, обозначенному буквой «N». Защитный провод электрического питающего кабеля подключается к винтовому разъему, который обозначен значком заземления.

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?
Подключение электрического котла отопления в пятипроводной системе

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

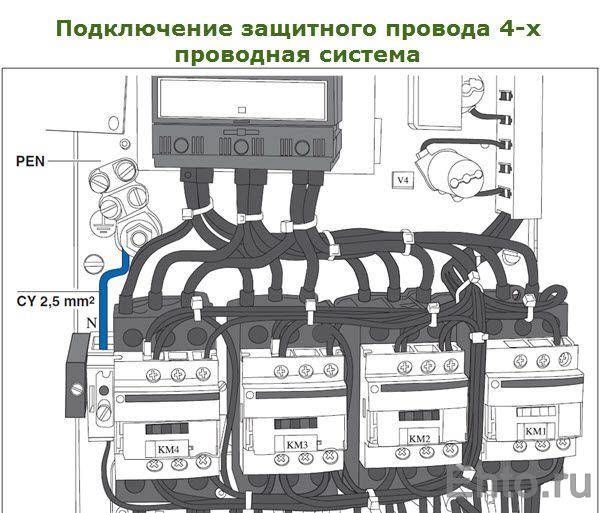

Если в доме четырехпроводная сеть, то фазовые жилы подсоединяются аналогично, а жила PEN подключается к винтовому разъему с символом заземления. При этом зажим заземления соединяется с разъемом нейтрали N проводом ПВ-1 с минимальным сечением 2,5 мм2.

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?
Подключение электрического котла отопления в четырехпроводной системе

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

Примечание: Чаще всего схема подключения электрического котла собранная на заводе, приспособлена под пятипроводную электрическую сеть.

Кабель для электрокотла — какой лучше?

При выборе типа питающего кабеля для подключения электрического котла в первую очередь внимание следует обратить на условия его прокладки, которые зависят от места установки самого котла. Обычно котельная располагается в одном из помещений жилого дома, в этом случае можно выбрать любой установочный кабель, предназначенный для монтажа внутренней проводки

Что касается материала токоведущих жил, лучше отдать предпочтение меди. Это является общим правилом — преимущества меди перед алюминием очевидны. Электропитание котла осуществляется отдельной линией от главного распределительного щита. Для этого можно использовать наиболее распространённые марки установочных кабелей ВВГ или NYM. Оба типа кабелей имеют двойную поливинилхлоридную изоляцию, для маркировки жил применена окраска изоляционного покрова

Может быть выполнен открытый или скрытый вид проводки, важно при этом соблюсти требования ПУЭ

Значительно реже электрокотельную размещают в отдельно стоящей постройке. В этом случае кабель для питания котла должен быть подведён к этому помещению. Котёл при этом подключается не напрямую, в котельной необходимо смонтировать распределительный щит, так как кроме котла там должно быть ещё как минимум освещение.

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

Непосредственное подключение электрокотла от щита внутри котельной также можно выполнить кабелем ВВГ или NYM. Что же касается кабеля, соединяющего главный распределительный щит и котельную, его тип также определяется способом прокладки. Для воздушной прокладки лучше всего использовать самонесущий изолированный провод, правда минимальное сечение СИП составляет 16 мм2, что соответствует мощности трёхфазного котла порядка 25 кВт. Также может быть применена воздушная прокладка кабеля ВВГ или NYM с креплением на несущем тросе, но в этом случае должна быть обеспечена дополнительная защита с помощью гофрорукава из металла или пластика, устойчивого к ультрафиолету.

Для повышения пожарной безопасности в случае групповой прокладки лучше использовать кабель, имеющий индекс «нг». Для одиночной прокладки годится и кабель без специальных индексов.

Требуемое количество жил кабеля зависит от вида котла, который может быть однофазным или трёхфазным. Кроме фазных проводов и рабочего нулевого провода, кабель должен иметь жилу, подключаемую к защитному нулю. Таким образом, однофазный котёл подключается 3-х жильным кабелем (L, N, PE), а трёхфазный — 5-ти жильным (L1, L2, L3, N, PE).

50 КВТ СКОЛЬКО АМПЕР — Сколько ампер в 1 киловатте

Ватт, согласно системе СИ – единица измерения мощности. В наши дни используется для измерения мощности всех электрических и не только приборов. Например, если требуется выбрать автоматический выключатель или предохранитель при известной суммарной мощности всех потребителей. Купил провод 3 на 2,5 и вилку с пределом до 16 ампер( стандартная вилка как на всех электрик. Приборах), но думаю что нужна отдельная розетка и специальная вилка? Что мне делать?

Сама постановка вопроса перевода ампер в киловатты, а киловатт в амперы несколько некорректна. Благодаря тому, что в России напряжение в электрической сети переменное, существует возможность самостоятельно рассчитать соотношение Ампер \ Ватт, используя нижеприведённую информацию. К примеру, в однофазной сети установлен автомат на 5 ампер. Значит, согласно формуле можно высчитать соотношение величин, т.е. какую потребляемую мощность он может выдержать. Мощность (ватты и киловатты) описывает скорость, с которой этот заряд был перенесен. Из этого следует – чем больше мощность, тем быстрее и больше переместилось носителей заряда через тело. В одном киловатте тысяча ватт, это нужно запомнить для быстрого расчета и перевода. Таким образом, чтобы получить амперы, нужно ватты разделить на вольты питания — мощность разделить на напряжение I = P/U (вольт в бытовой сети 220-230). Получается, что амперы вычисляются путем деления ватт на вольты.

3 фазы и ноль, в самом начале стоит счётчик на 50 ампер… 3 фазы – это и есть 380 (а фазы-то по 220) . Сколько у нас энергии выделено?

220 В достаточно 25 Ампер, для трансформаторов 380 В – 32 Ампера. Амперами меряют силу тока, а не электрическую мощность.

Для лучшего понимания, рассмотрим всем известную лампочку с мощностью в 60 ватт. Продолжительность ее работы – 2 часа, то есть для этого потребовалось 60Ватт*2 ч. = 120 киловатт*час. Как известно, в амперах (А) измеряют силу электрического тока, в ваттах (Вт) и киловаттах (кВт) – электрическую мощность, в вольтах (В) – напряжение. Для того чтобы полученное значение перевести в киловатты, 5500Вт делим на 1000 и получаем 5,5кВт (киловатт). Это совершенно разные характеристики, показывающие: первая – мощность устройства, вторая – потребленную им эл/энергию (или выполненную работу).

Немного теории

Из курса физики известно, что существует зависимость между электрической мощностью, силой тока и напряжением в электрической сети. В упрощённом виде эта зависимость выражается следующей формулой для однофазной сети:

где W – мощность тока в ваттах (Вт);

I – сила тока в амперах (А);

V – напряжение в вольтах (В).

В данном случае нас будет интересовать сила тока, поскольку по этому параметру часто подбирается автомат защиты электросети и характеристики электропроводки. Для удобства преобразуем вышеприведённую формулу в выражение:

В качестве примера рассчитаем силу тока для нагрузки, которую дают на электросеть упомянутые выше энергоёмкие потребители. Их суммарная мощность составит порядка 6 кВт, и при напряжении 220 В мы получим силу тока в цепи:

I = 6000 Вт / 220 В = 27,3 А

Для трёхфазной схемы подключения формула (2) примет следующий вид:

Это изменение вызвано тем обстоятельством, что при равной нагрузке и равномерном распределении мощности по фазам ток в трёхфазной сети будет втрое меньше. Таким образом, при той же суммарной мощности в 6 кВт, но при напряжении 380 В, сила тока в цепи будет равна:

I = 6000 Вт / (1,73 х 380 В) = 9,1 А

Получив данный показатель, можно приступать к подбору автоматического выключателя, обеспечивающего защиту сети от перегрузки.

Популярные статьи  Какие бывают электрические изоляторы и для чего они предназначены?

Маркировка кабеля

Кабели маркируются буквами и цифрами. Буквы обозначают алюминиевую жилу—материал изоляции жил—оболочки кабеля—свойство кабеля

Например:

  • ВВГ – кабель в виниловой изоляции, виниловой оболочке с гибкими жилами из меди;
  • АВВГА — то же самое, только с алюминиевыми жилами.
  • ВВГнг — медный кабель с характеристикой «не распространяет горение».
  • НЮМ отличный импортный кабель с тройной изоляцией. Очень жесткий, поэтому в монтаже сложности.
  • ПВС кабель (провод соединительный) с многопроволочными жилами, лучше не использовать в стационарном электромонтаже.

Рекомендую использовать для питания электрического котла кабель ВВГнг.

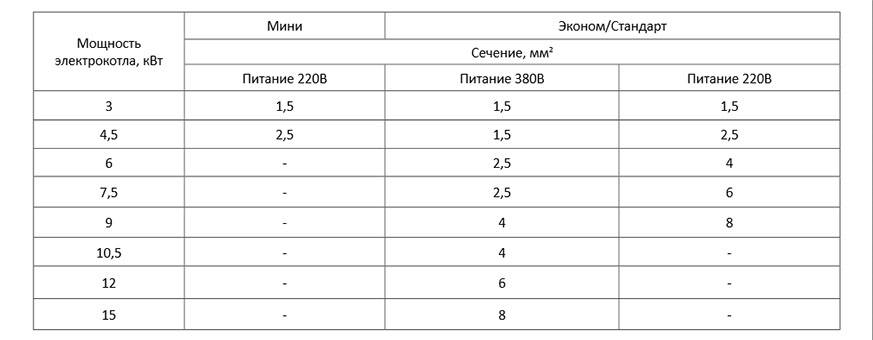

Кабель питания для электрического котла отопления: выбор сечения и марки

В статье «Подключение электрического котла» я немного коснулся темы выбора сечения кабеля питания для электрического котла. Здесь продолжу эту тему и более подробно расскажу, как питания для электрического котла отопления по всем его параметрам.

Общие правила подключения

Напомню общие правила подключения электрических котлов:

  • Котлы до 3,5 кВт могут подключаться к электропитания через розетку.
  • Котлы до 7 квт, должны подключаться, только через отдельный автомат защиты с установкой УЗО.
  • Котлы 7–10 кВт, должны подключаться от 380 Вольт, только через отдельный автомат защиты.
  • Котлы более 10 кВт требуют отдельного разрешения на установку.

Никаких проводов, только кабели?

Первый вопрос, который обычно остается «за кадром», почему для подключения электрокотла нужно использовать кабель, а не отдельные провода?

В теории электромонтажа и нормативах, нет никаких запретов, чтобы для питания электроустановок использовать провода, подобранные по сечению и защищенные по всем правилам.

Другое дело, что делать электропроводку проводами сложнее, или правильнее сказать неудобнее, чем кабелем. Провода нельзя проложить без защиты. Для их прокладки, обязательно, нужно использовать металлические или электротехнические пластиковые трубы. Затяжка проводов в трубы, требует некоторых навыков и специальных приспособлений.

В отличие от проводов, кабельные линии можно прокладывать: ПУЭ 2.3.33: открыто, в коробах или трубах, в том числе трубах проложенных в полах и перекрытиях, … и двойных полах.

С другой стороны, свой дом это не промышленное производство и для пожарной безопасности деревянного дома я бы защитил кабель металлической трубой, особенно если мощность у котла большая мощность.

Связь мощности и сечения кабеля

Существует прямая связь мощности подключаемого электрооборудования и сечения, используемых для питания проводников (кабеля или проводов).

Примечание: Говоря про сечение кабеля, мы говорим о сечении жил кабеля входящих в его конструкцию.

Суть этой связи в следующем. Каждый проводник способен без нагрева проводить электрический ток до определённой величины. Чем сечение проводника больше, тем больший ток он может проводить.

Так как существует математическая связь между силой тока и мощностью подключенного прибора, то есть математическая связь между сечением жил кабеля и мощностью, в нашем случае, электрического котла отопления.

Это для проводов

Это для кабелей

Пользоваться таблицам не сложно.

  • По максимальной мощности котла считаете ток нагрузки (мощность делите на 220 или 380 В);
  • Ищите по таблице ток нагрузки;
  • Смотрите допустимое сечение жил проводников;
  • Если нужно округляете сечение в большую сторону.

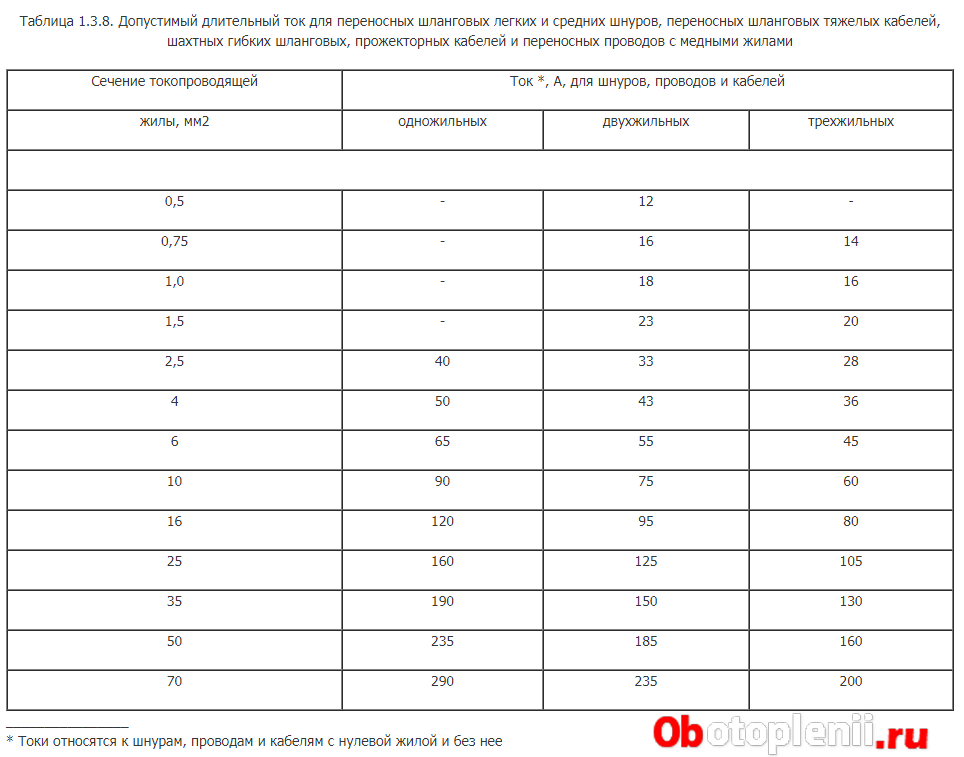

Для проверки используем таблицу 3 (пуэ 1.3.8).

  • Котел 10кВт на 380 Вольт. Ток нагрузки 26,3 Ампера (округляем до 27 Ампер). Смотрим таблицу. Нужен кабель сечением жил 2,5 кв. мм по меди.
  • Тот же котел на 220 Вольт. Ток нагрузки 45,5 Ампер (46 Ампер). Смотрим таблицу. Нужен кабель сечением жил 6 кв. мм по меди.
  • Для кабелей с алюминиевыми жилами нужно выбрать сечение жил на шаг больше, чем для меди, то есть для котла 10 кВт, нужно 4 мм и 10 мм.

Количество жил кабеля питания котла

Для подключения электропитания электрических котлов отопления на 220 вольт, нужен трехжильный кабель с назначением жил: фаза (L), рабочий ноль (N), провод заземления (PE)

Для подключения электропитания электрических котлов отопления на 380 вольт, нужен пяти жильный кабель с назначением жил: фаза (L1, L2,L3), рабочий ноль (N), провод заземления (PE).

Связь мощности и сечения кабеля

Существует прямая связь мощности подключаемого электрооборудования и сечения, используемых для питания проводников (кабеля или проводов).

Примечание: Говоря про сечение кабеля, мы говорим о сечении жил кабеля входящих в его конструкцию.

Суть этой связи в следующем. Каждый проводник способен без нагрева проводить электрический ток до определённой величины. Чем сечение проводника больше, тем больший ток он может проводить.

Так как существует математическая связь между силой тока и мощностью подключенного прибора, то есть математическая связь между сечением жил кабеля и мощностью, в нашем случае, электрического котла отопления.

Называется такая зависимость «выбор проводников по нагреву» (ПУЭ-6, глава 1.3.). Считать ничего не нужно, можно воспользоваться таблицами ПУЭ.

Это для проводов

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

Это для кабелей

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

Пользоваться таблицам не сложно.

  • По максимальной мощности котла считаете ток нагрузки (мощность делите на 220 или 380 В);
  • Ищите по таблице ток нагрузки;
  • Смотрите допустимое сечение жил проводников;
  • Если нужно округляете сечение в большую сторону.

Для проверки используем таблицу 3 (пуэ 1.3.8).

  • Котел 10кВт на 380 Вольт. Ток нагрузки 26,3 Ампера (округляем до 27 Ампер). Смотрим таблицу. Нужен кабель сечением жил 2,5 кв. мм по меди.
  • Тот же котел на 220 Вольт. Ток нагрузки 45,5 Ампер (46 Ампер). Смотрим таблицу. Нужен кабель сечением жил 6 кв. мм по меди.
  • Для кабелей с алюминиевыми жилами нужно выбрать сечение жил на шаг больше, чем для меди, то есть для котла 10 кВт, нужно 4 мм и 10 мм.

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА

Чтобы правильно выбрать электрокотел для отопления дома, необходимо учитывать множество факторов , в том числе материал и толщину стен, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и множество других.

Нередко, такие расчеты поручают специалистам, которые делают проект отопления дома, учитывающий все необходимые характеристики системы, в том числе тип и мощность электрокотла, нередко предлагается даже определенная конкретная модель или несколько на выбор.

Правило актуально для одноконтурных котлов, используемых только для обогрева помещений, если же контура два, один из которых используется для подогрева воды в системе горячего водоснабжения, расчет необходимо изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.

Итак, в нашем примере, площадь дома 120 кв.м. поэтому выбран электрокотел мощностью 12 кВт, модель ZOTA — 12 серия «Econom» .

Расчёт сечения кабеля для электрокотла

Необходимое сечение токопроводящих жил кабеля выбирается по величине номинального тока. Руководствоваться при этом нужно требованиями пунктов 1.3.10. и 1.3.11. ПУЭ. Рабочий ток котла указывается в технической документации на котёл и на табличке, закреплённой на нём.

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

На табличке на электрокотле всегда есть информация о мощности прибора При отсутствии техпаспорта и нечитаемой табличке, когда приходится подключать бывший в употреблении котёл, характеристики которого не известны, можно определить номинальный ток путём измерений. Для этого выполняем следующие действия:

  • снимаем крышку клеммной коробки или обеспечиваем доступ к клеммам подключения другим способом, в зависимости от конструкции котла;
  • в однофазных котлах должны присутствовать клеммы с обозначением L, N,?, необходимо измерить сопротивление между клеммами L и N, значение тока вычисляется по формуле I = , где U — фазное напряжение 220 вольт, R — измеренное сопротивление в Ом;
  • в трёхфазном котле измеряется сопротивление между выводами L1-N, L2-N, L3-N, все три значения R должны получиться одинаковыми, так как нагрузка котлов обычно симметрична. Ток в фазе вычисляется по той же формуле, что и для однофазного котла, напряжение тоже берётся фазное.
Популярные статьи  Можно ли поставить автомат большего номинала, если выбивает электричество?

Примечание:

При выполнении измерений выключатель на котле должен быть включен, а переключатель нагрузки (при его наличии) установлен в максимальное положение.

Перед включением в сеть котла, как нового, так и бывшего в употреблении, он должен быть подвергнут испытаниям, предусмотренным ПУЭ. Для этого лучше воспользоваться услугами специализированного предприятия, обладающего правом на производство таких работ.

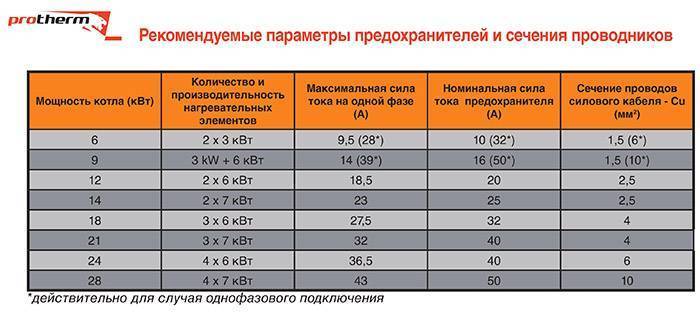

Требуемое сечение жил кабеля выбирается по таблице 1.3.4. из ПУЭ для меди

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

Выберем сечение кабеля для котла мощностью 6 кВт.

Так как для симметричной трёхфазной нагрузки:

P = 3*Uф·I

,

I = P/3*Uф= 6000/3*220= 9 А

При однофазном включении:

P = Uф·I,

I =P/Uф =6000/220= 27 А. По таблице 1.3.4. для однофазного котла выбираем сечение 4 мм2. Для трёхфазного принимаем по условиям минимально допустимого 2,5 мм2.

Выполняем аналогичные расчёты для электрических котлов 9, 12, 15, 24 кВт и сводим результаты в таблицу:

Мощность электрокотла, кВт Однофазный 220 В Трёхфазный 280 В
Сечение жил кабеля для электрокотла разной мощности, мм2
Электрокотел 6 кВт 4 2,5
Электрокотел 9 кВт 10 2,5
Электрокотел 12 кВт 2,5
Электрокотел 15 кВт 4
Электрокотел 24 кВт 10

Подключение котла отопления к электропитанию

В пятипроводной электрической сети фазовые силовые жилы кабеля подключаются к входным зажимам основного автоматического выключателя котла. Нулевой рабочий проводник подключается к разъему, обозначенному буквой «N». Защитный провод электрического питающего кабеля подключается к винтовому разъему, который обозначен значком заземления.

Если в доме четырехпроводная сеть, то фазовые жилы подсоединяются аналогично, а жила PEN подключается к винтовому разъему с символом заземления. При этом зажим заземления соединяется с разъемом нейтрали N проводом ПВ-1 с минимальным сечением 2,5 мм 2 .

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

Примечание: Чаще всего схема подключения электрического котла собранная на заводе, приспособлена под пятипроводную электрическую сеть.

Подключение регулятора протокола «Openterm»

Регулятор плавного действия обменивается с платой управления аналоговым сигналом. В зависимости от скорости нагрева воздуха в помещении, он делает корректировку температурной подачи, снижает мощность горелки, либо наоборот её увеличивает, если температура слишком низкая.

Ещё одной дополнительной возможностью является то, что при обмене данными с системой управления котла, на этом регуляторе можно будет увидеть индикацию блокировки. То есть если котёл останавливается, можно увидеть это не подходя к самому котлу, а непосредственно на дисплее датчика, который находится в помещении.

+ Прибор автоматически регулирует мощность нагревателя, руководствуясь рядом параметров.

— Достаточно высокая цена.

Электрические котлы электрокотлы

Начнем с того, что есть несколько серьезных причин ограничивающих распространение электрокотлов:

  1. далеко не на всех участках есть возможность выделить требуемую для отопления дома электрическую мощность (напомним, что для дома площадью в 200 кв. м это примерно 20 кВт),
  2. относительно высокая стоимость электроэнергии,
  3. перебои с электроснабжением.

С другой стороны, если вышеописанные проблемы в вашем случае отсутствуют, то электрокотел вполне может стать идеальным вариантом для отопления. Достоинств у этого типа котлов, действительно, очень много. Среди них:

  1. относительно невысокая цена электрического котла,
  2. простота монтажа электрокотла,
  3. легкие и компактные, их можно вешать на стену, как следствие — экономия места,
  4. безопасность (нет открытого пламени),
  5. электрические котлы просты в эксплуатации,
  6. электрокотлы не требуют отдельного помещения (котельной),
  7. не требуют монтажа дымохода,
  8. не требуют особого ухода,
  9. электрокотлы бесшумны,
  10. электрические котлы экологичны, нет вредных выбросов и посторонних запахов.

Кроме того, в случаях, когда возможны перебои с подачей электроэнергии, электрический котел нередко используется в паре с резервным твердотопливным. Этот же вариант применяется и для экономии электроэнергии (сначала дом протапливается с помощью дешевого твердого топлива, а потом в автоматическом режиме температура поддерживается с помощью электрокотла).

Стоит отметить, что при установке в больших городах с жесткими экологическими нормами и проблемами согласования, электрокотлы также часто выигрывают у всех остальных типов котлов (включая газовые котлы).

Коротко об устройстве и комплектации электрических котлов.
Электрокотел — достаточно простое устройство. Основными элементами электрического котла являются теплообменник, состоящий из бака с укрепленными в нем электронагревателями (ТЭНами), и блока управления и регулирования. Электрические котлы некоторых фирм поставляются уже укомплектованными циркуляционным насосом, программатором, расширительным баком, предохранительным клапаном и фильтром.

Важно отметить, что электрические котлы небольшой мощности бывают в двух разных исполнениях — однофазные (220 В) и трехфазные (380 В). Электрические котлы мощностью более 12 кВт обычно производятся только трехфазными. Подавляющее большинство электрических котлов мощностью более 6 кВт выпускается многоступенчатыми, что позволяет рационально использовать электроэнергию и не включать котел на полную мощность в переходные периоды — весной и осенью

Подавляющее большинство электрических котлов мощностью более 6 кВт выпускается многоступенчатыми, что позволяет рационально использовать электроэнергию и не включать котел на полную мощность в переходные периоды — весной и осенью.

При применении электрокотлов наиболее актуально рациональное использование энергоносителя. Значительную экономию электроэнергии можно получить при установке выносных программаторов, которые поддерживают температуру в помещении по заранее заданному вами графику. Стоит иметь в виду, что стоимость таких программаторов совсем не велика и обычно колеблется от 50 до 150 евро. Кроме экономии энергии программаторы заметно повышают комфорт и удобство использования отопительного оборудования.

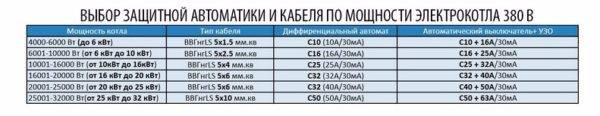

Если вы решите приобрести электрический котел, то вам будут полезны следующие таблицы с ориентировочными значениями сечения кабеля для электроподключения котла (таблица №1) и значений токов предохранительных автоматов в зависимости от мощности котла (таблица №2)

Таблица № 1Ориентировочные значения сечения кабеля для подключения электрокотла

Мощность котла Сечение кабелядля однофазных электрических котлов Сечение кабелядля трехфазных электрических котлов
до 4 кВт 4,0 мм2
до 6 кВт 6,0 мм2
до 10 кВт 10,0 мм2
до 12 кВт 16,0 мм2 2,5 мм2
до 16 кВт   4,0 мм2
до 22 кВт   6,0 мм2
до 27 кВт   10 мм2
до 30 кВт   16 мм2
До 45 кВт   25 мм2
До 60 кВт   35 мм2

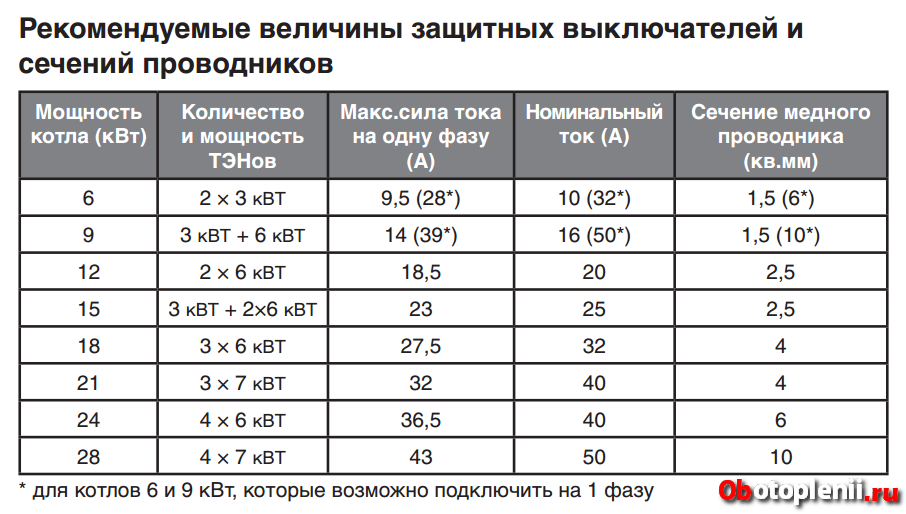

Таблица № 2Значения токов предохранительных автоматов в зависимости от мощности электрического котла

Мощность котла Для однофазных электрических котлов Для трехфазных электрических котлов
4 кВт 25 А 10 А
6 кВт 32 А 16 А
8 кВт 40 А 16 А
10 кВт 50 А 20 А
12 кВт 63 А 25 А
14 кВт   25 А
16 кВт   32 А
18 кВт   32 А
22 кВт   40 А
27 кВт   50 А
30 кВт   63 А
45 кВт   80 А
52 кВт   100 А

Среди наиболее заметных на российском рынке марок электрокотлов можно назвать: РусНИТ и ЭВАН (Россия), ACV (Бельгия), Bosch (Германия), Dakon (Чехия), Eleko (Словакия), Kospel (Польша), Protherm (Словакия), Roca (Испания), Wattek (Чехия), Wespe Heizung (Германия).

Производители газовых котлов
МИЛеев Леонид[email protected]тел.: 8-926-22-760-99
Жидкотопливные котлы

Каким кабелем по мощности подключать электрокотел на 6 и 9 кВт

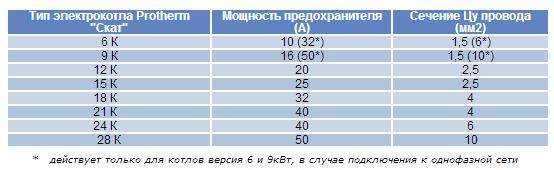

Чтобы знать, каким кабелем подключить электрокотел на 6 или 9 кВт, можно воспользоваться таблицей ниже. В любом случае нужно понимать, что кабель должен выдержать номинальную мощность электрокотла, и даже быть немного большое по запасу.

Популярные статьи  Какой патрон лучше выбрать для галогеновой лампы?

Также следует знать, что для подключения электрокотлов к сети 220 Вольт, сечение кабеля должно быть больше, чем для подключения к трехфазной сети 380 Вольт

При этом важно понимать, что алюминиевый кабель выдерживает меньшую нагрузку, чем медный

Итак, для подключения электрокотла 6 кВт понадобится медный провод сечением не менее 4 мм². Если подключить электрокотел с такой мощностью через кабель 2,5 мм², то он не выдержит нагрузки и сгорит. Более детальную информацию о расчёте нагрузок на кабель вы можете посмотреть здесь: https://elektriksam.ru/raschet-nagruzki-na-kabel.html

Для подключения электрокотла 9 кВт, сечение проводника должно быть больше, но не менее 6 мм². Однако следует знать, что электрокотлы мощностью свыше 6 кВт не рекомендуется подключать к однофазной сети 220 Вольт.

Следовательно, если котел будет подключаться к 380 Вольт, то и сечение проводника может быть уменьшено (разделено на 3 фазы). Для подключения 9 кВт электрокотла к трехфазной сети 380 Вольт вполне достаточно будет четырёхжильного кабеля сечением 4 мм² (с медными жилами).

Никаких проводов, только кабели?

Первый вопрос, который обычно остается «за кадром», почему для подключения электрокотла нужно использовать кабель, а не отдельные провода?

В теории электромонтажа и нормативах, нет никаких запретов, чтобы для питания электроустановок использовать провода, подобранные по сечению и защищенные по всем правилам.

Другое дело, что делать электропроводку проводами сложнее, или правильнее сказать неудобнее, чем кабелем. Провода нельзя проложить без защиты. Для их прокладки, обязательно, нужно использовать металлические или электротехнические пластиковые трубы. Затяжка проводов в трубы, требует некоторых навыков и специальных приспособлений.

В отличие от проводов, кабельные линии можно прокладывать: ПУЭ 2.3.33: открыто, в коробах или трубах, в том числе трубах проложенных в полах и перекрытиях, … и двойных полах.

С другой стороны, свой дом это не промышленное производство и для пожарной безопасности деревянного дома я бы защитил кабель металлической трубой, особенно если мощность у котла большая мощность.

Связь мощности и сечения кабеля

Существует прямая связь мощности подключаемого электрооборудования и сечения, используемых для питания проводников (кабеля или проводов).

Примечание: Говоря про сечение кабеля, мы говорим о сечении жил кабеля входящих в его конструкцию.

Суть этой связи в следующем. Каждый проводник способен без нагрева проводить электрический ток до определённой величины. Чем сечение проводника больше, тем больший ток он может проводить.

Так как существует математическая связь между силой тока и мощностью подключенного прибора, то есть математическая связь между сечением жил кабеля и мощностью, в нашем случае, электрического котла отопления.

Называется такая зависимость «выбор проводников по нагреву» (ПУЭ-6, глава 1.3.). Считать ничего не нужно, можно воспользоваться таблицами ПУЭ.

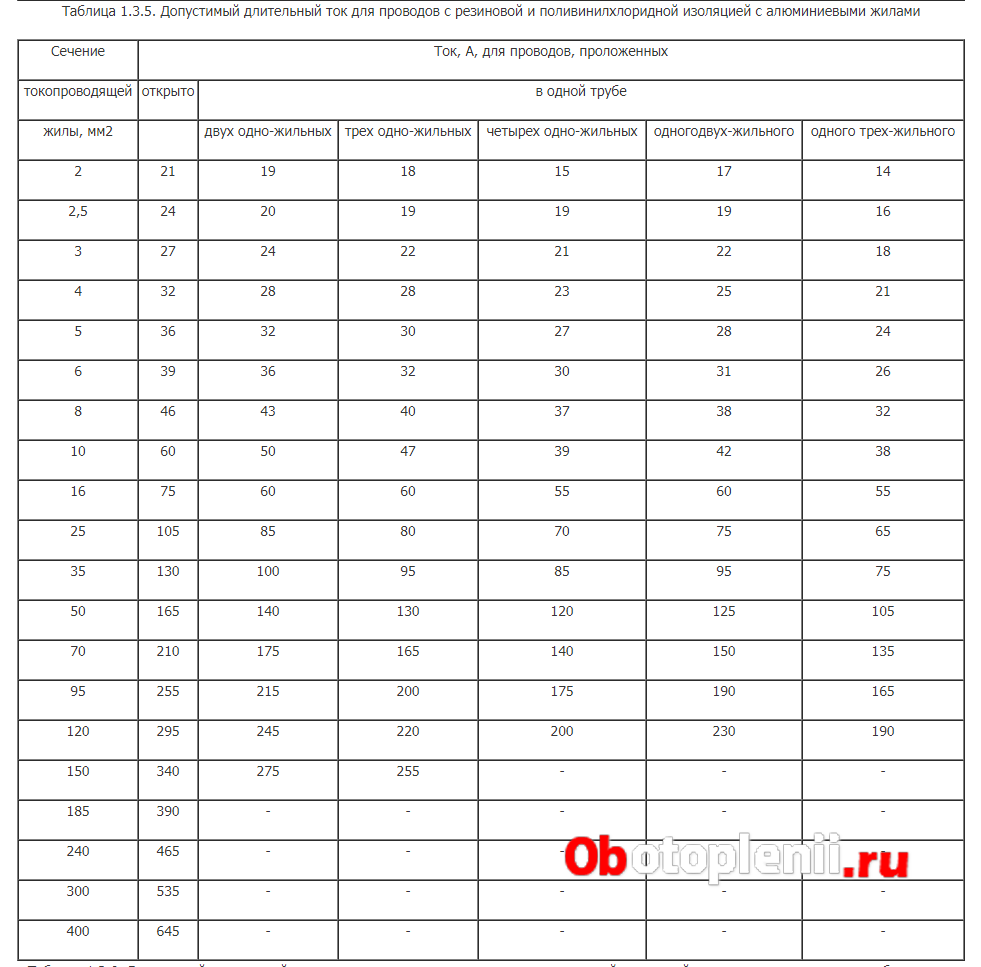

Это для проводов

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

Это для кабелей

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

Пользоваться таблицам не сложно.

  • По максимальной мощности котла считаете ток нагрузки (мощность делите на 220 или 380 В);
  • Ищите по таблице ток нагрузки;
  • Смотрите допустимое сечение жил проводников;
  • Если нужно округляете сечение в большую сторону.

Для проверки используем таблицу 3 (пуэ 1.3.8).

  • Котел 10кВт на 380 Вольт. Ток нагрузки 26,3 Ампера (округляем до 27 Ампер). Смотрим таблицу. Нужен кабель сечением жил 2,5 кв. мм по меди.
  • Тот же котел на 220 Вольт. Ток нагрузки 45,5 Ампер (46 Ампер). Смотрим таблицу. Нужен кабель сечением жил 6 кв. мм по меди.
  • Для кабелей с алюминиевыми жилами нужно выбрать сечение жил на шаг больше, чем для меди, то есть для котла 10 кВт, нужно 4 мм и 10 мм.

Кабель для подключения сварочника к сети

Кроме подключения электрода и массы к сварочному аппарату, нужен еще и кабель для подключения сварочника к питающей электросети. Независимо от того, какой тип аппарата, инвертор или трансформатор, сварочный ток достигает сотен ампер, а вот питающий ток гораздо ниже. Может достигать порядка 30-50 Ампер, в зависимости от мощности сварочника.

Поэтому для его питания не нужен настолько толстый кабель, как для электрододержателя. Его рассчитывают в зависимости от расстояния от точки подключения до электросети. Если у вас однофазный бытовой аппарат инверторного типа на 220, или двухфазный на 380В трансформатор – то подойдет медный проводник с сечением жил в 2,5-4 кв, мм. По количеству жил используют двухжильный кабель, если на объекте нет заземления и трёхжильный, если вы подключаетесь к заземленной розетке.

Для удобства, достаточно сетевого кабеля длиной 3-5 метров, а для переноски по территории объекта использовать переноску, сечение которой от 2,5 кв. мм, если длина переноски 10-20м. Для уверенной работы аппарата от более длинной переноски, например 40-60 метров, лучше взять кабель с сечением в 4 кв. мм.

Какое сечение кабеля необходимо для подключения трехфазного котла на 9 кВт?

Если вы собираетесь пользоваться длинной переноской, то лучше купить удлинитель с катушкой, тогда кабель не будет путаться под ногами и прослужит дольше. Однако в катушке он будет плохо охлаждаться, чтобы он не перегревался, лучше взять сечение с запасом.

Для промышленных трёхфазных аппаратов на 380В используют четырёхжильные медные кабеля сечением от 4-6 кв. мм, или алюминиевые – сечением от 16 кв. мм. Не забудьте проверить правильность подключения и направления вращения вентилятора охлаждения, если он присутствует.

Электрокотлы “РЕСУРС” ЭВПМ

Отопительные электрокотлы ЭВПМ (котлы отопительные электрические) предназначены для водяного отопления зданий и жилых помещений, имеющих открытую или закрытую отопительную систему, работающую при давлении не более 0,25 МПа, при напряжении питающей трехфазной сети 380 В или однофазной сети 220 В. Электрокотлы могут использоваться автономно или совместно с отопительными котлами, работающими на твердом топливе.

Монтаж электрокотла в систему отопления должен выполняться специалистами, имеющими соответствующую квалификацию. Подключение электрических котлов производится монтажным проводом или кабелем в металло-рукаве (трубе).

Отопительные электрокотлы (котлы электрического отопления) могут оснащаться выносным пультом управления, предназначенным для регулирования температуры теплоносителя.

Модель Напряж., В Мощность, кВт Произв-ть, м3/ч Перекл. мощности Габариты Масса, кг
ЭВПМ – 3 220 3 25-30 1/2/3 170х230х550 6
ЭВПМ – 4,5 220 4,5 35-45 1,5/3/4,5 170х230х550
ЭВПМ – 6 220/380 6 55-60 2/4/6 170х230х550 8
ЭВПМ – 9 380 9 80-90 3/6/9 170х230х650 10
ЭВПМ – 12 380 12 105-120 4/8/12 170х230х650 12
ЭВПМ – 15 380 15 142-150 5/10/15 170х230х650
ЭВПМ – 24 380 24 220-240 12/24 220х320х720 36
ЭВПМ – 36 380 36 345-360 12/24/36 220х360х720 36
ЭВПМ – 48 380 48 460-480 12/24/36/48 220х360х720 38

Все электрокотлы “РЕСУРС” оснащены терморегулятором. Температура воды на выходе – +35…+85°С.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
