Простой датчик движения своими руками

Их применяют в охранных системах

Пассивные приборы имеют инфракрасные датчики, которые следят за температурой в радиусе своего действия. При изменении температурных данных прибор срабатывает. Именно такой прибор используется чаще, для освещения в жилом помещении.

Устройство датчика ИК

Плюсы инфракрасного датчика

  1. Они безопасны для людей и животных.
  2. Их легко можно настроить.
  3. Они отлично работают, и в помещении, и на улице.
  4. Цена является удовлетворительной.

Минусы инфракрасного датчика

  • Такой прибор работает лишь в определенных температурных рамках.
  • Он не улавливает предметы, покрытые материалом с защитой от инфракрасного излучения.
  • Прибор работает со сбоями при тепловых потоках обогревателей и теплого ветра.

Какие ДД для регулировки освещения лучше

По принципу регистрации движения датчики разделяются на три вида, это детекторы:

  • ультразвуковые;
  • микроволновые;
  • инфракрасные.

Ультразвуковые

ДД используют для фиксации движения объекта наблюдения путём восприятия отражённой волны в УКВ диапазоне. Датчиком распространяются в зоне контроля звуковые волны с частотой от 20 до 60 кГц. Детектор улавливает отражённые сигналы и сравнивает их характеристики с исходящим сигналом. В случае расхождения параметров срабатывает сигнальное устройство ДД.

Ультразвуковые приборы нечувствительны к температуре и влажности окружающей среды. Они невосприимчивы к тепловому фону объекта и распугивают насекомых и мелких животных, которые слышат ультразвук. Тем не менее, ДД могут не среагировать на неспешно идущего человека. Это является существенным минусом в применении приборов в охранных системах квартир и частных домов.

Микроволновые

В отличие от ультразвуковых приборов, эти датчики излучают электромагнитные импульсы с частотой 5,8 ГГЦ. Принцип действия аналогичен работе радиолокационной станции (РЛС). Датчик излучает электромагнитные волны в определенном секторе пространства. При отсутствии движения отражённый сигнал сравнивается с исходным импульсом. Если частота отражённого сигнала стабильна, прибор будет находиться в режиме ожидания. В противном случае ДД срабатывает, фиксируя перемещение какого-либо тела.

Недостатком микроволновых датчиков является то, что электромагнитное излучение может нанести вред здоровью человека и животных. Поэтому ДД такого типа применяют в автоматизированных системах, где присутствие людей исключено.

Инфракрасные

Работа инфракрасного датчика (ИДД) построена на регистрации изменений теплового фона окружающего пространства. Все живые организмы излучают тепло в инфракрасном диапазоне. Основной частью ИДД является пироэлектрический элемент (линза Френеля).

При изменении теплового фона контролируемой зоны концентрированные отражённые ИК лучи изменяют потенциал электрического поля линзы. Вследствие этого срабатывает реле, которое замыкает цепь питания сигнального устройства и приборов освещения.

Принцип работы ИДД

Обратите внимание! Из всего вышесказанного можно сделать вывод о том, что оптимальным вариантом прибора в качестве регулятора режимов освещения является инфракрасный датчик движения. Это интересно: Удлинение светодиодной ленты 5 метров на 1,5 метра — освещаем детально

Это интересно: Удлинение светодиодной ленты 5 метров на 1,5 метра — освещаем детально

Устройство, виды и особенности датчиков движения

Существуют и широко применяются следующие типы датчиков движения:

  1. Радиоволновые;
  2. Ультразвуковые;
  3. Инфракрасные;
  4. Гибридные.

Радиоволновые или СВЧ датчики работают на доплеровском эффекте. Основными элементами такого датчика являются излучатель СВЧ сигнала и приёмник отражённого сигнала. Если в поле излучения перемещается какой-либо объект, то частота отражённого сигнала меняется. Электронная схема обрабатывает разницу между прямым и отражённым сигналом и переключает реле, которое может включить сирену или подать сигнал тревоги. Радиоволновые датчики движения отличаются высокой чувствительностью, но стоят достаточно дорого. В детских и лечебных учреждениях микроволновые датчики не применяются из-за СВЧ излучения, несмотря на то, что уровень его минимален и абсолютно безвреден. Из-за высокой чувствительности радиоволновые датчики подвержены ложным срабатываниям.

Ультразвуковые датчики так же используют эффект Доплера, только вместо колебаний высокой частоты в таких системах применяется ультразвук. Эти устройства нашли применение в системах парковки «Парктроник», а в быту применяются достаточно редко. Частоту 25-60 КГц хорошо слышат кошки и собаки, поэтому применение таких датчиков вызывает у них сильный стресс. Кроме того, ультразвуковые датчики имеют небольшой радиус действия и их можно обмануть если передвигаться медленно.

В охранной сигнализации и системах автоматического управления освещением чаще всего применяются инфракрасные объёмные датчики движения. Тепловое (инфракрасное) излучение объекта, который проходит в зоне захвата датчика, через линзу Френеля попадает на ИК-сенсор, после чего на выходе электронной схемы формируется сигнал тревоги (происходит разрыв цепи).

Простой датчик движения своими руками

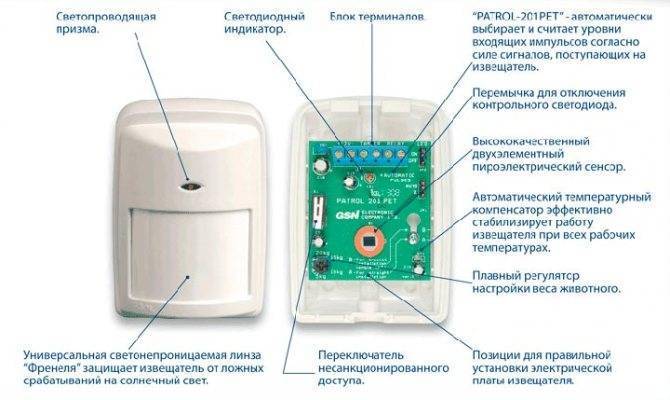

Устройство ИК датчика движения

Вследствие невысокой стоимости такие устройства широко применяются для автоматического управления освещением, например, в подъезде, когда при появлении человека освещение включается на 1-3 минуты, а затем выключается. Для управления светом на стоянке или придомовой территории используются уличные датчики движения.

Гибридные или комбинированные датчики движения представляют собой два датчика разной конструкции, размещённые в одном корпусе и подключаемые к различным входам прибора охранной сигнализации. Обычно в одном корпусе объединяют инфракрасный и радиоволновой датчики движения. Применение таких устройств повышает надёжность охранной системы. Они могут использоваться в банках, депозитариях и денежных хранилищах. Схема включения датчика движения для сигнализации позволяет подавать тревожный сигнал и управлять работой сирены или прожектора. Датчики движения могут иметь следующие основные характеристики:

  • Чувствительность;
  • Наличие антисаботажной зоны;
  • Объём зоны захвата по горизонтали и вертикали;
  • Напряжение питания.

Датчики движения с постоянной чувствительностью не рекомендуется применять в квартирах, где имеются домашние животные, иначе, при отсутствии хозяев, на каждый проход кошки будет включаться сигнал тревоги. Величину порога срабатывания можно регулировать, в зависимости от конструкции, плавно или специальными перемычками на плате. Так же существуют модели датчиков, которые не реагируют на животных.

Антисаботажная зона – это дополнительная зона захвата направленная от датчика вертикально вниз и блокирующая попытку вывести прибор из строя. В паспорте указывается угол обзора датчика в градусах и размеры зоны гарантированного срабатывания. Все датчики независимо от конструкции подключаются к типовым устройствам, поэтому схема подключения датчика движения всегда одинакова, а их напряжение питания обычно равно 12V. На корпусе, обычно, установлен светодиод, индицирующий режим ожидания или срабатывания.

На что еще обращают внимание при покупке датчика движения

Если датчик движения для прожектора еще не приобретен, то при его выборе, помимо перечисленных выше особенностей приборов, стоит обратить внимание на производителя и некоторые важные для эксплуатации характеристики

Цены на светодиодные прожекторы

светодиодный прожектор

  • Среди компаний, которые пользуются популярностью у потребителей из-за качества их продукции, можно назвать «Theben» и «Brennenstuhl» (Германия), «Orbis» (Испания), российские бренды «Camelion» , «Feron», «TDM», «ЭРА». Многие из перечисленных приборов собираются в Китае, но особых нареканий по качеству нет. Да и чисто китайские бренды «Ultralight» или «REXANT» тоже считаются вполне достойными и конкурентоспособными моделями.
  • Допустимая мощность нагрузки должна быть по меньшей мере не ниже потребляемой мощности предназначенного к совместной установке прожектора. А вообще – лучше, чтобы был еще и определенный запас, прядка 30%.

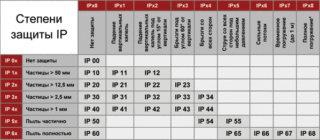

  • Для уличного размещения требуется выбирать датчики, которые имеют класс защиты корпуса не ниже IP44.
  • Важнейшими параметрами являются дальность срабатывания и угловая ширина сектора обзора.
  • Производитель может указывать рекомендуемую высоту установки датчика. Этой рекомендации следует придерживаться, чтобы система автоматического включения света работала корректно, без сбоев и «холостых» пусков.
  • Качественные приборы имеют несколько регуляторов настройки – задержка времени выключения и чувствительность сенсора. В недорогих моделях эти параметры могут быть предустановлены, и корректировке не подлежат. Это может быть очень неудобно в эксплуатации.
  • Еще одним элементом настройки может быть изменения уровня освещенности для срабатывания прибора. Как правило, в конструкцию датчика движения включается фотореле. То есть прибор будет реагировать на движение включением света только в условиях недостаточной освещенности, ниже предустановленного уровня. Согласитесь, нет смысла в работе такой системы днем.
Популярные статьи  Можно ли подключать сварочный аппарат к бытовой сети 220 В?

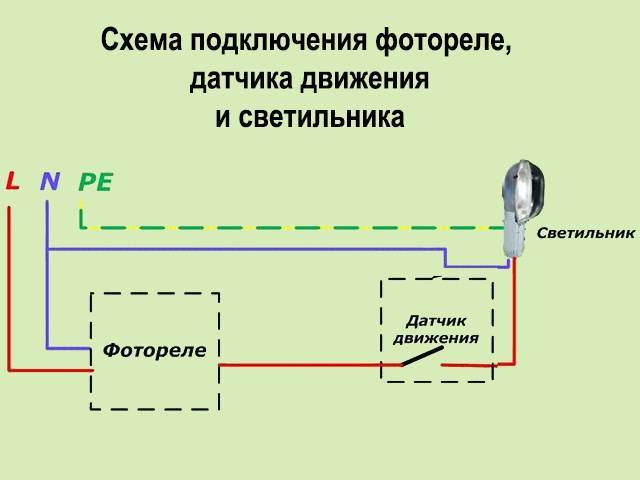

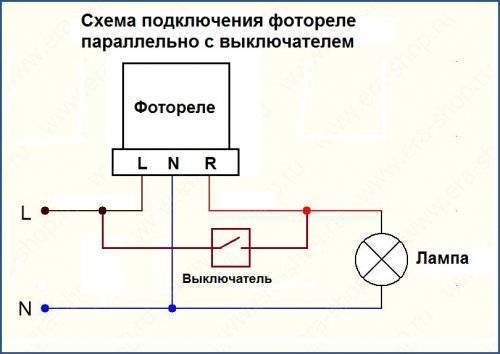

Если фотореле нет, то придется или ежедневно производиться включение-выключение питания вручную. Или все же приобретать дополнительно фотореле и включать его в общую схему. Как это делается – будет показано ниже.

Самостоятельное изготовление

Простой датчик движения своими рукамиСамостоятельное изготовление светового чувствительного прибора начинается с подготовки необходимого инструмента и материала. Для его сборки потребуются:

  • электрический паяльник;
  • измерительный прибор — мультиметр;
  • бокорезы и пинцет;
  • транзисторный фотоэлемент;
  • операционный усилитель (ОУ);
  • набор деталей: конденсатор, резисторы и реле РЭС55;
  • готовый блок питания, обеспечивающий подачу напряжения в схему.

Также необходимо запастись старой лазерной указкой, служащей источником светового сигнала и набором проводов.

Порядок сборки

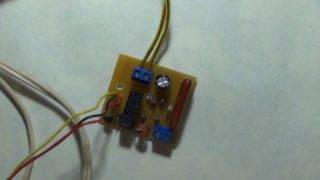

Простой датчик движения своими рукамиСборка датчика движения

Берется старый, но работающий блок питания от 4,5 до 12-ти Вольт, от него отрезается питающий разъем. Отвод оформляется в виде двух проводников (плюса и минуса), которые удобно впаивать в схему. Определиться с полярностью электропитания можно с помощью мультиметра.

Все последующие операции выглядят так:

  1. Из подготовленных деталей собирается несложная схема приемника светового луча от лазерной подсветки.
  2. Сама она подключается к блоку питания, для чего придется воспользоваться паяльником.
  3. Собранная часть с приемным элементом помещается в подходящую по размерам коробку; при этом шляпка светочувствительного элемента выводится наружу.

По завершении сборочных операций следует перейти к монтажу самодельного датчика и последующему его подключению.

Монтаж и подключение

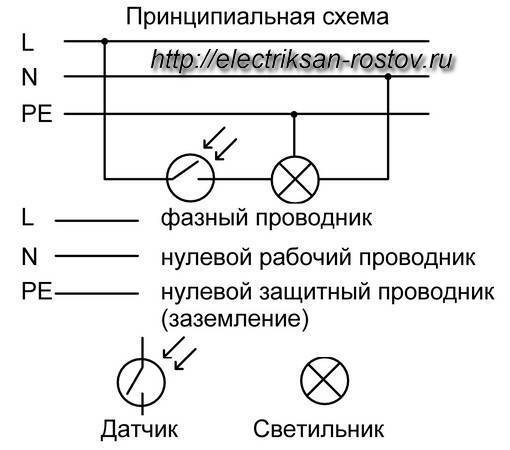

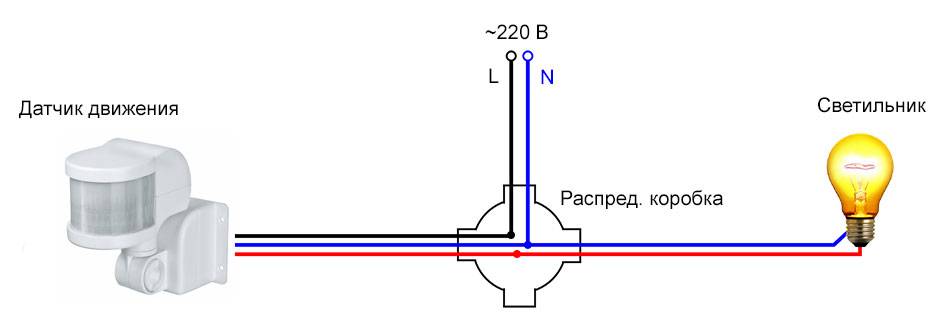

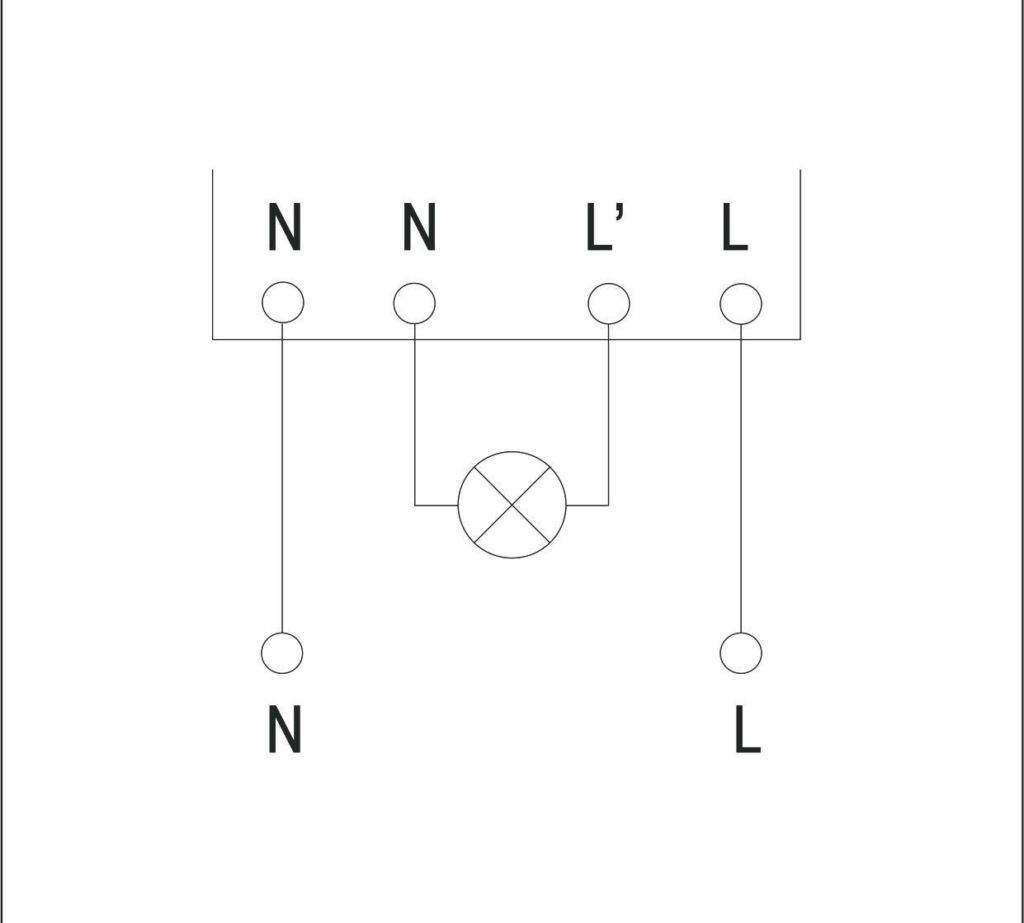

Простой датчик движения своими рукамиРазличные схемы подключения

Сделанный своими руками световой датчик удобнее всего встраивается в дверном проеме. В этом случае входящий в помещение человек обязательно пересечет линию, образованную лучом указки и приемником светового излучения (фотоэлементом).

Если система располагается на улице, помещенный в пластиковую коробку приемник при установке слегка затеняется самодельным козырьком. Иногда для этих целей используется кусок пропускающего свет материала, закрывающего приемное отверстие в коробке. Использование таких приемов позволяет снизить влияние других источников света, отраженных от белых поверхностей, например.

Высота установки указки и приемника внутри помещений выбирается равной одному метру. Такое расположение оптимально для большинства членов семьи и вместе с тем прибор не будет срабатывать при перемещении животных. Эта высота к тому же исключает возможность попадания лазера в глаза взрослого человека.

Простой датчик движения своими рукамиРеле герконовое рэс-55А (5 вольт)

Для включения и срабатывания схемы используется реле типа РЭС 55A, на обмотку которого напряжение подается с исполнительной части. Порядок работы самодельного устройства:

  1. Под действием светового луча в нормальном (не включенном) состоянии через фоторезистор протекает ток, приводящий к его отрыванию.
  2. На подключенном к выходу конденсаторе накапливается заряд, создающий на его обкладках определенный потенциал (система находится в равновесии).
  3. При появлении преграды в виде человека приемник-фоторезистор закрывается, а накопленный на обкладках заряд стекает через подсоединенное параллельно сопротивление.
  4. Это приводит к снижению потенциала в контрольной точке ОУ практически до нуля, в результате чего низковольтное напряжение поступает на обмотку реле.

Разновидности датчиков

Разновидности датчиков

Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

  • От сети, напряжением 220 V.
  • От гальванических элементов питания (батареек или аккумуляторов).

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

  • Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.
  • Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
  • Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
  • Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.
  • Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Популярные статьи  Что такое условия единичного повреждения?

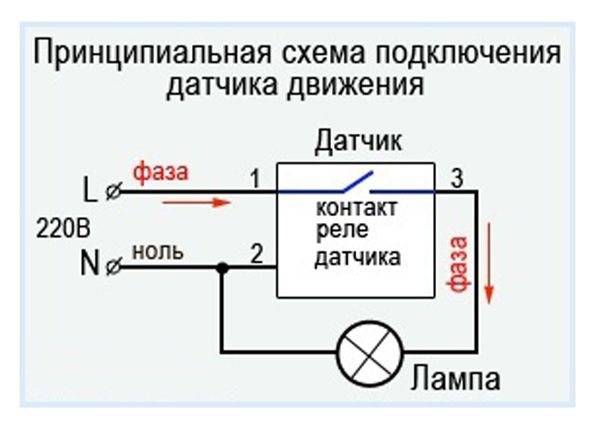

Датчик Движения. Схема подключения датчика движения. Как самостоятельно подключить датчик движения.

Watch this video on YouTube

Конструкция

Чтобы своими силами сделать лазерный сенсор движения нужны основные знания электроники, а также требуются навыки пайки электропаяльником и недорогие детали. Чтобы своими собрать лазерный сенсор необходимы такие детали:

  • излучатель;
  • фотоприемник;
  • релейный узел;
  • адаптер электропитания для излучателя;
  • монтажные элементы;
  • проводники;
  • материалы и инструменты для пайки;
  • набор вспомогательных инструментов.

Излучатель можно сделать из привычных всем лазерных указок и брелоков, а также из лазера, которым оснащаются некоторые игрушки. В качестве приемника луча лазера может использовать простой фоторезистор, у которого изменяется сопротивление после облучения его лучом света. Использование релейного механизма позволяет приводить в действие защитные и оповестительные устройствами после срабатывания датчика.

Датчик из лазерной указки является самым простым, поэтому его сделать самостоятельно может каждый. Поэтому ниже мы разберем процесс его сборки.

Принцип работы датчика

Смысл работы датчика заключатся в световой реакции на осуществление какого-либо движения. Если прибор зафиксирует движение, то он среагирует включенным светильником. Как правило, они устанавливаются на высоте двух-шести метров от земли.

Во избежание частых срабатываний прибора нужно продумать место, в котором он будет установлен. Не рекомендуется ставить датчик там, где находятся движущиеся приборы, приборы излучающие тепло или холод, частые движения.

Далее рассмотрим, как установить прибор движения. Крепеж производим следующим образом, по часовой стрелке поворачиваем защитную крышку, затем снимаем ее. Под крышкой находятся несколько отверстий для крепления.

  • Отвертки изолированные-диэлектрические до 1000В — советы как выбрать лучшего производителя

  • Диэлектрический изолированный инструмент для работы — какой лучше выбрать? Обзор производителей, фото + видео

  • Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием

В некоторых моделях находятся три регулятора, которые напрямую связаны с установкой срабатывания, которая связаны с основными параметрами.

Как сделать своими руками

Простейший датчик делается своими руками. Но не всегда затраты по времени и цене деталей оправданы.

Емкостной

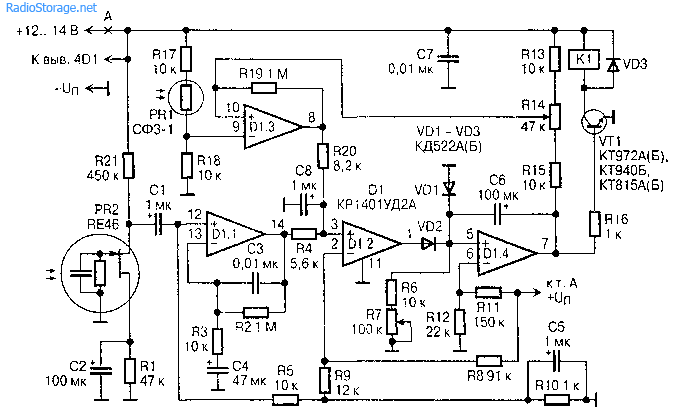

Схема основана на понимании работы излучения. Прибор состоит из:

  • транзисторов;
  • резисторов;
  • пироэлектрического датчика;
  • микросхемы;
  • линзы Френеля.

Волны, которые выделяет объект, попадают на пиротехнический датчик. Он фиксирует их и передает на модуль управления. Тот формирует сигнал, который выдает необходимый функционал.

Тепловой

Самодельный датчик создан на основе пироэлектрического элемента. Он улавливает источник теплового излучения в зоне распространения и преобразует информацию в электрический сигнал

Обратите внимание, что устройство:

  • ставят вдали от радиаторов и обогревателей;
  • нельзя использовать в помещении с животными.

Прибор интегрируется в иные системы, например, осветительные или охранные.

Виды датчиков

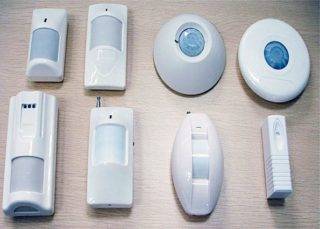

Простой датчик движения своими рукамиДатчики движения различными способами определяют появление объекта на контролируемой территории

В соответствии с используемым принципом формирования контрольного сигнала все датчики движения делятся на следующие типы:

  • Ультразвуковые чувствительные элементы (УЗ).
  • Радиочастотные приборы (РЧ).
  • Инфракрасные устройства (ИК).
  • Лазерные датчики.

В каждом из этих приборов используется свой вид излучения, регистрируемый чувствительным элементом. Первая разновидность реагирует на УЗ сигнал, отраженный от движущегося объекта, а вторая работает по тому же принципу, но уже в радиочастотном спектре.

Лазерные датчики реагируют на отраженный сигнал в диапазоне волн, соответствующих частоте накачки.

Простой датчик движения своими рукамиПо своему назначению все эти изделия делятся на следующие виды:

  • охранные;
  • включатели освещения;
  • коммутаторы бытовых приборов.

Первый тип датчиков позволяет включать мощный прожектор, освещающий охраняемые территории перед домом или гаражом при проникновении на них постороннего лица. Модели второго типа управляют освещением рабочих участков, находящихся внутри помещений. Они включают свет при приближении человека к зоне сборника мусора, например, и отключают при его уходе. Датчики, управляющие работой бытовых приборов, срабатывают при приближении человека и подключают к сети электрочайник на кухне или телевизор в гостиной.

При выборе схемы самодельного чувствительного прибора обычно исходят из простоты ее реализации.

Изготовление микроволнового датчика

Этот сенсор собирается по схеме ниже. Здесь транзистор VT1 попутно играет роль высокочастотного генератора радиоприемника. Напряжение, задаваемое смещением на базе транзистора VT2, выпрямляется детекторным диодом.

Обмотки трансформатора Т1 настроены на разные частоты. В нормальном состоянии (отсутствуют движущиеся объекты) амплитуды сигналов компенсируют друг друга и на детекторе VD1 напряжение не подается.

Схема принципиальная микроволнового датчика движения

При появлении движущихся объектов, затеняющих антенну и искажающих идущие к ней радиоволны, амплитуды сигналов суммируются и детектируются на диоде. Это вызывает открытие VT2.

Этапы сборки прибора

Датчик движения собирается в несколько приемов:

  1. от блока питания отрезается разъем. Далее мультиметром определяется жила с плюсовым зарядом;
  2. из перечисленных выше компонентов делают фотоприемник, соединяя их в схему.

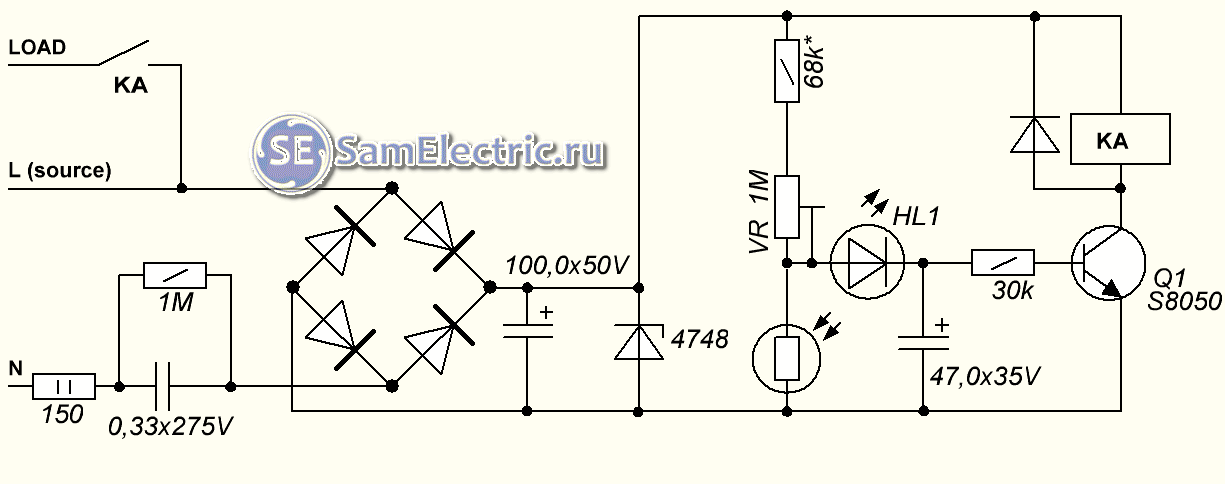

Схема фотоприемника

Затем подключают лазерную указку к блоку питания:

  • припаивают к блоку два дополнительных провода;
  • протыкают шурупом водопроводную прокладку и помещают данную конструкцию в лазерную указку шляпкой вперед, так чтобы та уперлась в пружинный контакт.

Один из дополнительных проводов подсоединяют к шурупу, второй — помещают в щель между прокладкой и корпусом указки.

Разновидности датчиков движения

Назначение подобных детекторов может быть различным, и зависит от того, с какими приборами они сопряжены:

  • Охрана. В случае обнаружения движения на охраняемой территории, датчик включает тревожную сигнализацию.
  • Видеорегистрация. Подключение детекторов движения к системе видеофиксации позволяет сэкономить объёмы памяти на записывающих устройствах, включая камеры лишь при появлении движущегося объекта.
  • Освещение. Наиболее часто встречающаяся функция сенсоров движения, это включение и отключение осветительных приборов. Подключение датчика позволяет сэкономить расход электроэнергии и эксплуатационный ресурс ламп.
  • Климатические системы. Датчики могут интегрироваться и с приборами, отвечающими за комфортный микроклимат в помещении. Например, при входе человека в комнату включаются вентиляция, обогрев или кондиционер.

Общий принцип действия данных приборов состоит в использовании различных волн и улавливании их отражения. По своему устройству датчики могут состоять из двух отдельно работающих компонентов – активной и пассивной части. Активная испускает лучи в пространство, а пассивная принимает и анализирует их отражение. Обычно они устанавливаются друг напротив друга, чтобы испускаемый луч беспрепятственно доходил до приёмника. При попадании между ними движущегося объекта, луч прерывается, и происходит срабатывание детектора.

Другой вариант датчика движения – комбинированный, в корпусе которого одновременно располагается и излучатель, и приёмник-анализатор. Статичные предметы отражают излучённые волны в неизменном порядке, а при появлении в поле зрения датчика передвигающегося объекта, отражения становятся хаотичными. Это сразу же фиксируется датчиком, и он отдаёт команду на сработку сигнализации или включение освещения.

По способу сопряжения сенсора с другими приборами (освещение, видеокамера, сигнализация) устройства фиксации движения бывают:

  • Проводные. Информация от них поступает по отдельно подведённой линии проводов.
  • Беспроводными. Данные с детектора передаются при помощи радиоволн, GPS или WiFi-соединения.

В работе устройства могут использоваться различные типы волн. По этому показателю все сенсоры фиксации движения разделяются на несколько типов:

  • Фотоэлектрические. В основе их лежат излучатель и фотоэлемент, испускающие и улавливающие оптические лучи в видимом диапазоне.
  • Ультразвуковые. В таких приборах в качестве рабочего излучения применяются ультразвуковые волны.
  • Микроволновые. Детектор излучает электромагнитные волны сверхвысокой частоты.
  • Томографические. Подобные приборы испускают радиоволны в различных диапазонах и анализируют их отражение от окружающих объектов.
  • Инфракрасные. ИК-датчики способны улавливать тепловое излучение, и реагировать на него. Благодаря этому, освещение не будет автоматически включаться при покачивании кустов от ветра, либо при колыхании сквозняком штор в помещении.
Популярные статьи  Волоконно-оптический кабель: назначение, конструкция, классификация

Инфракрасные датчики на сегодня являются самым распространённым типом детекторов движения. На них приходится более половины всего выпускаемого и продаваемого объёма таких устройств. Поэтому, далее мы будем именно на примере ИК-детектора рассмотрим, как подключить датчик движения на лампочку своими руками.

Внешняя поверхность их состоит из множества отдельных линз, фокусирующих ИК-излучение из окружающего пространства на принимающий элемент, установленный внутри прибора. Каждая из линз имеет свою зону ответственности, и когда там появляется движение, уровень ИК-излучения растёт. Это позволяет анализатору определять, в какой части отслеживаемой прибором зоны появился человек.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга

Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

Простой датчик движения своими руками

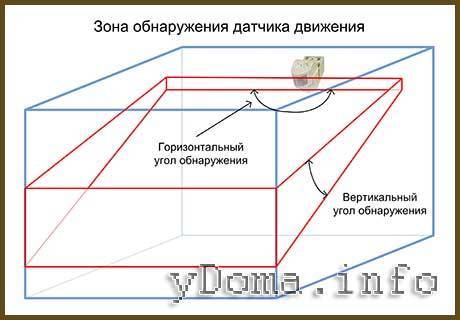

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Простой датчик движения своими руками

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Критерии выбора

При покупке ориентируются на потребительские свойства и технические характеристики прожектора, к которым относят:

  • безопасность использования;
  • допустимые условия эксплуатации;
  • параметры экономичности;
  • мощность и необходимую освещённость в зоне работы прибора;
  • угол обзора и цветовую температуру.

Неправильно выбранный фонарь доставит больше забот и станет нервировать пользователя неверной работой.

Класс защиты

Простой датчик движения своими руками
Электроприборы при использовании вне помещений подвергаются воздействию пыли, осадков, ветра. Перепады температуры способствуют накапливанию конденсата на защитных стёклах и в районе расположения электронной схемы. Каждый из факторов может стать причиной поломок.

Класс защиты обозначается в виде аббревиатуры IP-ХХ, где первая цифра говорит о степени защиты от твёрдых частиц, вторая — о способности противостоять проникновению влаги и воды.

Для прожекторов, используемых в уличных условиях без козырьков и навесов первая цифра в обозначении не может быть меньше 5, вторая меньше 4.

Материал корпусов

Простой датчик движения своими рукамиСилуминовый корпус

Дешёвые модели выполняют в пластиковых корпусах. Для прожекторов мощностью свыше 10 Вт такое исполнение не подходит. Светодиодам необходим качественный отвод тепла, поэтому предпочтительнее выбирать изделия с корпусом из металла. Чаще всего в производстве используют силуминовые составы.

Пластик подвержен растрескиванию, потере пластичности от прямых солнечных лучей, поэтому не подходит для открытых площадок. Такие прожекторы можно использовать для непродолжительного включения в закрытых помещениях.

При покупке фонаря в пластиковом корпусе необходимо убедиться, что светодиодная матрица (светодиод) расположены на массивном радиаторе.

Мощность и экономичность

Простой датчик движения своими рукамиОт мощности зависит размер прожектора

Мощность напрямую зависит от требуемых размеров освещаемой площадки.

В домашнем хозяйстве наиболее востребованы прожекторы мощность от 20 до 140 Вт, для промышленных объектов подходят фонари 150–250 Вт.

Экономичность зависит от потребляемой мощности и правильно настроенного датчика движения. Чрезмерно выбранный период до выключения способствует излишнему расходу электроэнергии и быстрому разряду батареи в беспроводных светильниках.

В большинстве моделей время до выключения после последнего зафиксированного движения можно выбрать в пределах от 15 секунд до 1,5 минут, иногда до 10 минут. Этого достаточно, чтобы преодолеть неосвещённый участок или открыть дверь калитки.

Напряжение питания обычно находится в пределах 180–240 В, как и предусмотрено ГОСТом.

Температура излучения

Простой датчик движения своими рукамиПараметр влияет на качество восприятия визуальной информации.

Промышленные прожекторы выпускают с температурой от 2700 до 6500 Кельвин. Чем выше число, тем более светлым будет цвет излучения.

Выбор зависит от предпочтений пользователя, но лучше остановиться на светильниках с параметром от 3500 до 5500 К.

Зона обзора

Светодиодные матрицы могут обеспечивать освещение в горизонтальной и вертикальной плоскости под разными углами. Чем больше угол, тем белее мощный фонарь потребуется.

Ориентируются по конкретным условиям на объекте. Слишком узкий луч оставляет невидимыми участки вблизи и вдали от прожектора.

Перед покупкой стоит начертить картинку в масштабе к реальным размерам дома и участка и примерно рассчитать требуемые углы освещения в горизонтальной и вертикальной плоскостях.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
