Бензиновый генератор: принцип работы, классификация, как выбрать

Содержание

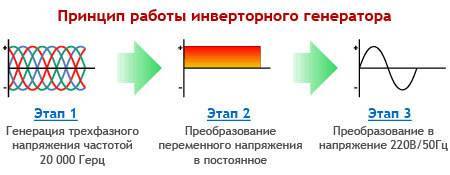

Устройство инверторного генератора

В конструкцию агрегата, объединенного в единый корпус, входят:

  • электромотор внутреннего сгорания;
  • генератор, вырабатывающий напряжение;
  • блок инвертора, преобразующий переменный ток в постоянный;
  • клеммы для подсоединения цепей на выходе;
  • блок управления и контроля за технологическими циклами.

Для подключения приборов применяется общепромышленный вывод электрической энергии через 3 силовых контакта типовой розетки, рассчитанной на переменный ток 220 В.

Генераторы классифицируются по различным параметрам.

По конструктивным особенностям

Закрытые. Они могут работать в пыльных помещениях или на улице в любую погоду.

Инверторный генератор, работающий на бензинеИсточник yandex.ru

Открытые. Обычно это высокомощные модели, выдерживают сильные нагрузки, для них нужна хорошая вентиляция.

По мощности

Портативные (1-3 кВт).

Весят до 8 кг, выпускаются в виде маленького чемодана.

Средние (до 6 кВт).

Имеют вес до 100 кг, сделаны как моноблок.

Тяжелые (до 8 кВт).

Весят больше 100 кг, это профессиональные устройства, работают в условиях высоких нагрузок.

По способу запуска

Ручной: чтобы включить, надо дергать за трос, обычно это дешевые модели.

Автоматический: запускается стартером, комплектуются мощные агрегаты.

По типу выходного сигнала (синусоиды)

Чистая. Применяются для снабжения электричеством высокоточного оборудования, которые очень чувствительны к скачкам электроэнергии: компьютеры, аудиосистемы, медтехника.

Модифицированная. Используются для питания не таких требовательных к параметрам электрической сети бытовых приборов: холодильники, телевизоры, микроволновка.

Классификация по назначению

Бытовые варианты данных устройств чаще всего являются переносными и не предназначены для длительного непрерывного использования. Мощность достигает при этом 4 кВт. Такой генератор прекрасно подойдет для питания частного дома или при длительном выезде на природу с палатками. Кроме того, подобные модели могут применяться для обеспечения работы маленького цеха или склада, однако не рекомендуется держать их во включенном состоянии больше четырех часов подряд. Это обусловлено в первую очередь конструкцией бензогенератора. Через указанный срок ему требуется некоторое время на охлаждение комплектующих, после чего возможен повторный запуск на такой же период.

Профессиональные устройства обладают более высокой мощностью. Также было увеличено время, в течение которого они могут непрерывно функционировать. Предпочтение при этом отдается применению дизельного топлива, потому как оно считается экономичнее, а у двигателя увеличивается рабочий ресурс. Также существует одно конструктивное отличие от подавляющего большинства бытовых устройств — наличие трехфазной системы питания, которая рассчитана на 380 В выходного напряжения. В то же время практически все домашние генераторы работают от сети 220 В и вырабатывают однофазный ток. Весьма большие габариты требуют установки профессиональных устройств на специальное колесное шасси или же они делаются полностью стационарными.

Возможные неисправности

Во время пусконаладки и эксплуатации бензинового сварочного генератора могут возникнуть определенные технические проблемы:

  • Не запускается двигатель электростанции. Проблема может быть в топливной системе или со свечей зажигания;
  • Внезапные остановки двигателя. В первую очередь необходимо проверить воздушные и топливные фильтры, а также выполнить замер уровня масла;
  • Недостаточный уровень мощности. Возможны проблемы с воздушным фильтром, качеством топлива или износ поршневых колец;
  • Дым из двигателя. Возможен общий износ механизмов, кроме того, такая проблема может возникать по причине слишком высокого уровня масла или завышенной подачи топлива;
  • Чрезмерный расход масла. Износ двигателя (цилиндры, поршневые кольца).

При грамотной дефектовке и диагностике системы все эти проблемы достаточно легко исправить.

Правила эксплуатации

Во время эксплуатации бензинового генератора с функцией сварки или сварочного электрогенератора необходимо строго придерживаться всех заводских инструкций, предписаний и рекомендаций. После приобретения оборудования необходимо выполнить прогонную проверку (около 20 часов активного использования, позволяющие системе начать работать без ограничений). Во время этой проверки не рекомендуется подвергать технику нагрузкам выше 50% от номинальной мощности.Также необходимо учитывать что для работы в горах и на других высотах необходимо подбирать электрогенератор с карбюратором, который учитывает высокое содержание кислорода в воздухе.

Также необходимо ознакомиться с правилами выполнения следующих процедур:

  • Проверка качества и уровня масла;
  • Выбор оптимального топлива и его хранение;
  • Правильная заправка бензином;
  • Запуск и прогрев оборудования;
  • Порядок включения нагрузки;
  • Выключение агрегата.

Если во всех ситуациях, как штатного так и аварийного типа, оператор будет выполнять действия грамотно и с учетом заводских предписаний, то оборудование будет работоспособным в течение всего эксплуатационного периода.

Как выбрать бензогенератор для сварки

Помимо необходимой мощности выбираемого электрогенерирующего оборудования следует обратить внимание на некоторые характеристики, отличающие генераторы, работающие на бензине

  • Основное предназначение — лучше выбрать бензиновый генератор для сварки со сварочным модулем встроенным внутрь. Оборудование с встроенным модулем для выполнения сварочных работ сможет в дальнейшем использоваться и как источник аварийного питания для дома. Преимуществом таких моделей является то, что на выходе получается напряжение полностью соответствующее всем необходимым параметрам для выполнения варочных работ.
  • Тип двигателя:
    1. двухтактный мотор стоит дешевле и поэтому чаще всего используется для бытовых (любительских) моделей генераторов. Установки двухтактного типа не приспособлены к постоянной работе, сильно греются и имеют другие ограничения, но их производительности остаточно, чтобы выполнить необходимые работы по дому.
    2. четырехтактный двигатель более мощный, имеет водяную систему охлаждения. Бензогенератор со встроенным сварочным аппаратом для сварки с четырехтактным мотором прослужит дольше, хотя и стоит несколько выше, чем обычная модель.

Популярность бензиновых генераторов обеспечивается высоким качеством вырабатываемого напряжения. Качество вырабатываемой электроэнергии в основном связано со спецификой работы двигателей внутреннего сгорания, обеспечивающих более равномерную подачу двигательного момента на ротор генератора.

И еще один важный момент. Для сварки и бытовых потребностей стоит приобретать инверторные модели генераторов. Они более экономичны и имеют определенные преимущества, позволяющие использовать их с наибольшей отдачей. А именно:

  • Равномерная подача напряжения во время проведения работ.
  • Автоматическая регулировка сброса напряжения во время холостого хода.
  • Увеличение подачи напряжения во время нагрузки.

Благодаря автоматической настройке вырабатываемой мощности в инверторных моделях, снижается расход топлива. Это делает станции инверторного типа наиболее экономичным из всех видов электрогенераторов.

Когда нужно обратиться в мастерскую?

Ряд неисправностей, увы, достаточно трудно исправить своими руками, не имея достаточной квалификации: например, неисправный инверторный преобразователь или регулятор напряжения можно починить только имея хорошее представление о принципе работы и схемотехнике подобных устройств. Не всякий хозяин бензогенератора возьмется и за переборку двигателя, хотя это и не так трудно, как может показаться.

Популярные статьи  Как подключить электросчетчик к однофазной или трехфазной электрической цепи?

В таком случае стоит обратиться в специализированную мастерскую по ремонту. Координаты мастерских в своем городе можно узнать в Интернете или в магазинах, торгующих бензоинструментом.

В крупных городах подобных мастерских много, вот лишь малая их часть:

Город Мастерская Координаты
Москва «Электробензотехника» 13 центров в Москве и 18 – в МО
«Юго-Восток» Марьино, Ставропольский проезд. владение 199 (499) 390-93-49
Санкт-Петербург «Ленремонт» 7 мастерских
«Бензомикс» ул. Учительская, д. 23, бизнес-центр АТОЛЛ, офис 154 (812) 385-54-30
Нижний Новгород «Станки» ул. Родионова,24
Новосибирск «РемСити» ул. Тополевая, 3
Владивосток «Бензоагрегат» ул. Доровольского (4232) 273-273-9

На видео показан ремонт бензогенератора китайского производства

Сопряжение двигателя и генератора

Вращение от двигателя к генератору передается путем ременной передачи или редуктора. Но редуктор имеет большую массу, высокую шумность, поэтому лучше воспользоваться ременной передачей.

Двигатели и генераторы характеризуются различными значениями номинальных оборотов, поэтому шкивы на валах этих устройств должны обеспечивать определенное передаточное число. Рассчитывается оно просто: во сколько раз обороты генератора должны быть меньше оборотов двигателя, во столько же раз диаметр шкива генератора должен превышать диаметр шкива двигателя. Например, генератор легкового автомобиля рассчитан на номинальные обороты 5000 в минуту, а двигатель бензопилы работает при 10000 оборотах в минуту. Таким образом, диаметр шкива генератора должен быть в два раза больше диаметра шкива двигателя.

Обратите внимание!
Нельзя брать слишком маленький диаметр шкива, поскольку сильный изгиб приводного ремня сократит его срок службы, и уменьшится коэффициент полезного действия, поскольку часть мощности двигателя будет теряться на изгибание ремня. На практике можно использовать шкивы с минимальным диаметром не менее 100 мм. Заманчиво использовать генераторы с родными шкивами

Но, если там используется плоский ремень, то найти подобный нужной длины довольно затруднительно, поэтому, чтобы облегчить поиски нужного ремня, шкивы нужно изготовить под клиновой ремень. Таких ремней всевозможной длины множество в любом автомагазине или авторынке, и стоимость их невысока

Заманчиво использовать генераторы с родными шкивами. Но, если там используется плоский ремень, то найти подобный нужной длины довольно затруднительно, поэтому, чтобы облегчить поиски нужного ремня, шкивы нужно изготовить под клиновой ремень. Таких ремней всевозможной длины множество в любом автомагазине или авторынке, и стоимость их невысока.

Бензиновый генератор: принцип работы, классификация, как выбрать

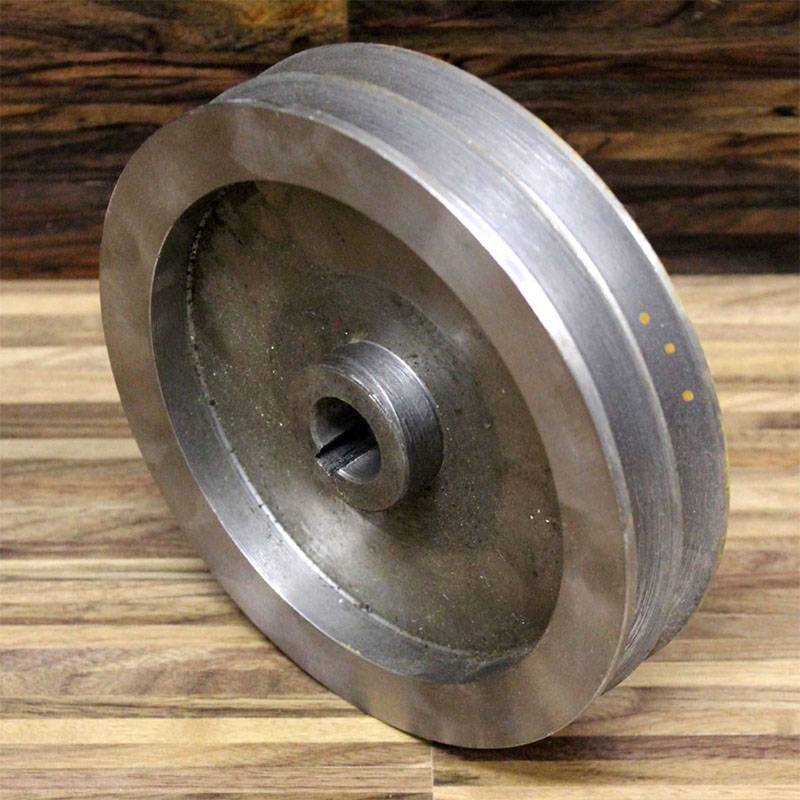

Шкивы изготавливают из дюралюминия или текстолита. Это может сделать любой токарь за символическую плату. Главное – обеспечить плотную посадку на валу генератора и двигателя.

Бензиновый генератор: принцип работы, классификация, как выбрать

На что обратить внимание при выборе

При выборе бензогенератора следует обратить внимание на следующие параметры:

  • Мощность. Чем мощнее генератор, тем больше электроприборов он может запитать и тем больше топлива расходует. Модели до 1,5 кВт подходят для поездок на природу, непродолжительного пребывания на даче. Варианты до 5 кВт способны запитать небольшой загородный дом. Устройства от 5 до 15 кВт способны снабжать электричеством достаточно большой коттедж, обеспечивать работу строительных инструментов. Приборы мощнее 15 кВт подходят для промышленного использования.
  • Тип двигателя. Бензогенераторы снабжают двухтактным или четырехтактным мотором. Первый экономнее расходует топливо, но неравномерно работает, нуждается в частой чистке из-за образования нагара масла в цилиндрах, сильнее шумит. Четырехтактный мотор более стабилен, меньше загрязняется, мощнее, тише. Однако он дороже стоит и расходует чуть больше горючего.
  • Охлаждение. Двигатели электрогенераторов могут иметь воздушное или водяное охлаждение. Первый вариант гораздо дешевле. Однако он более шумный из постоянной работы крыльчатки охлаждения на высоких оборотах, часто перегревается. Второй вариант дороже, зато способен дольше поддерживать нужную температуру и тише работает.

Объем бака. Чем больше объем бензобака, тем дольше устройство сможет работать в автономном режиме.

Пуск. Может быть ручным или от стартера. Второй вариант дороже, но делает использование устройства гораздо комфортнее.

Качество сборки. Все узлы прибора должны быть качественно собраны. Нигде ничего не должно люфтить и отходить.

Цена и производитель

Также стоит обратить внимание на цену и производителя. Следует отдать предпочтение вариантам средней ценовой категории

Производитель не должен быть неизвестным. Это гарантирует относительно качественную сборку и отсутствие брака.

Мнение эксперта
Торсунов Павел Максимович

Перед покупкой нужно тщательно осмотреть генератор на предмет брака. Если есть такая возможность, его стоит запустить и посмотреть, нормально ли работает двигатель. Это позволит избежать неприятностей в дальнейшем.

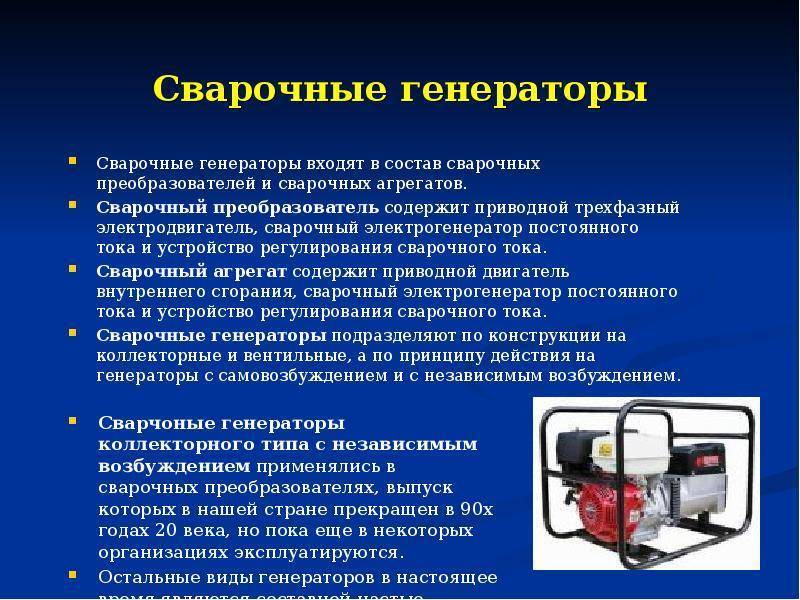

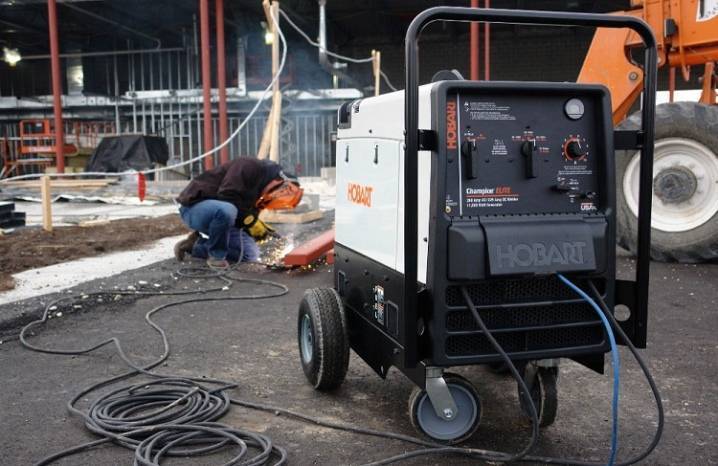

Бензиновые генераторы с функцией сварки

На рынке представлен широкий ассортимент бензогенераторов с функцией сварки (предустановленным сварочным аппаратом). Основной особенностью такого оборудования является возможность выдерживать интенсивные нагрузки в течение длительного времени.

Сварочный генератор не особо отличается от обычных мини-электростанций, не считая того что он имеет широкий диапазон переносимых нагрузок. Полезной особенностью такого оборудования является возможность питания не только сварочных аппаратов, но и обыкновенной бытовой электротехники, строительных и других инструментов.

Чаще всего такие агрегаты используются для:

  • Сварки трубопровода;
  • Монтажа металлоконструкций;
  • Подключения техники в местах где нет центральной линии электропередач.

Еще одним преимуществом большинства электрогенераторов с функцией сварки является их портативность. Они не занимают много места, имеют достаточно низкий вес и работают тихо, что позволяет использовать их как в полевых условиях, так и на улицах города или в рабочих цехах.

Чтобы понять какой бензогенератор лучше подходит для сварки необходимо учитывать несколько особенностей:

  • Тип стартера (ручной или электрический);
  • Исполнение (открытое или шумопоглощающий кожух с защитой от влаги);
  • Расход топлива;
  • Объем топливного бака;
  • Уровень шума и прочее.

Сварочные бензогенераторы во многом превосходят обычные станции поскольку они способны стабильно работать под нагрузкой и выдерживать пиковые скачки. В целом функционал такого оборудования намного шире, чем обычных бензиновых генераторов.

Расчет мощности генератора для сварки

По мощности бензогенератор для сварочного аппарата должен быть равен максимальной потребляемой мощности дуги. Некоторые производители «забывают» указать этот коэффициент, возлагая на покупателей необходимость, сделать подсчеты самостоятельно.

В расчетах мощности электрогенератора для проведения сварочных работ нет ничего сложного. Понадобится определить потребляемую мощность сварочного аппарата, а потом подобрать соответствующий этому электрогенератор.

Бензиновый сварочный генератор со сварочным аппаратом встроенного типа более удобен, так как установленные модули уже отрегулированы и подобраны с учетом оптимальных рабочих характеристик.

Высчитать необходимое напряжение для дуги можно следующим образом:

  1. Узнать максимальную мощность аппарата — посмотреть можно в технической документации, либо на самом регуляторе мощности. Максимальное значение и будет необходимый для расчетов коэффициент. Так, для аппарата, у которого ток может регулироваться от 10 до 160 А, берется последний показатель.
  2. Умножаем полученный коэффициент на напряжении дуги 25В.
  3. Делим полученное значение на КПД аппарата, у большинства моделей он составляет 0,85%.

В результате, для сварочного аппарата с максимальной силой тока в 160А, расчеты будут выглядеть следующим образом:

Популярные статьи  Электрический двигатель постоянного тока

160А × 25В ÷ 0,85 = 4705Вт

При максимальной нагрузке аппарат практически не будет работать, поэтому будет достаточно средней мощности оборудования. Чтобы определить ее, необходимо будет максимальную продолжительность включения умножить на полученное значение. Расчетная минимальная мощность генератора для сварочного аппарата в данном случае составит эту сумму с добавлением 20-30 %, для запаса.

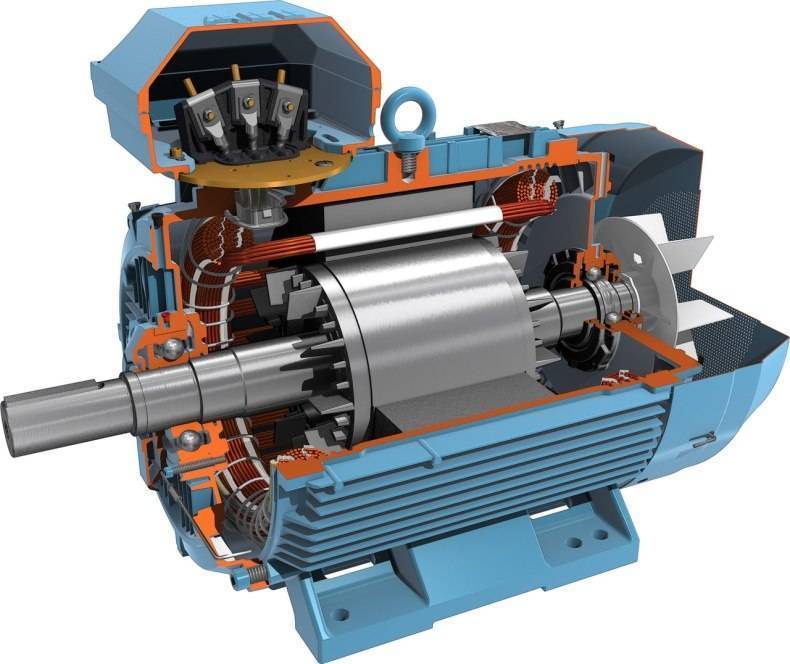

Синхронные и асинхронные генераторы

Ещё одна важная характеристика для выбора бензинового генератора – это принцип работы. Различают синхронные и асинхронные модели, каждая из которых имеет различное устройство и принцип преобразования энергии:

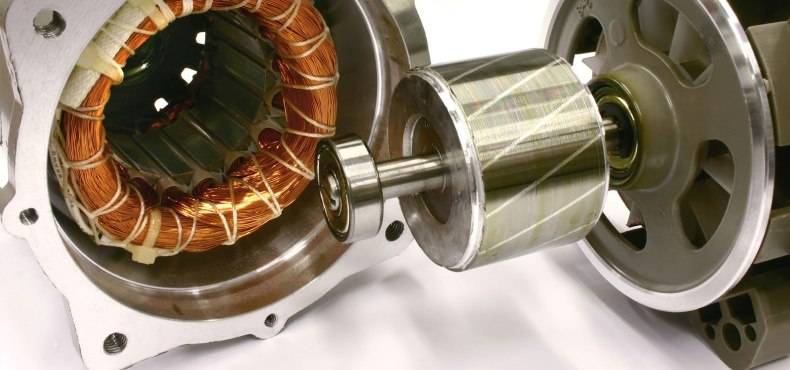

  1. Синхронные генераторы имеют ротор, вращающийся под действием двигателя внутреннего сгорания. При этом одновременно вращается и магнитное поле вокруг ротора. Магнитное поле способствует появлению в обмотке либо однофазного, либо двухфазного напряжения. Подобное устройство генератора позволяет поддерживать напряжение и частоту вращения с высокой точностью. Такие приборы совершенно не боятся перегрузок в сети, резкого изменения режима работы генератора. Прибор подобной модели способен выдерживать значительные нагрузки от большинства бытовой техники и различных инструментов.

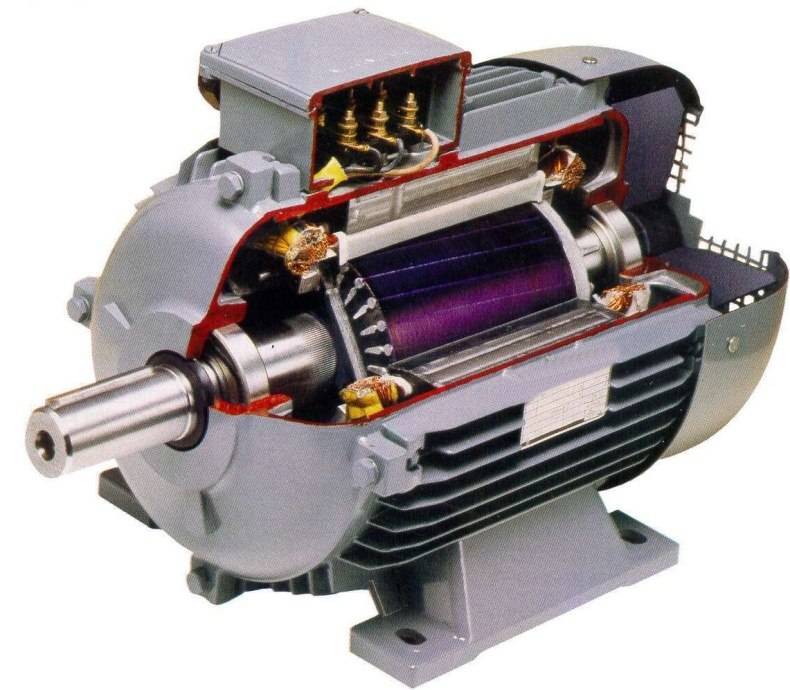

  2. Асинхронные генераторы. В бензиновых генераторах подобного типа отсутствует связь с ротором, а потому невозможна автоматическая регуляция напряжения тока. Все параметры электрического тока изменяются в динамике, в зависимости от нагрузки на обмотку.

Бензиновый генератор: принцип работы, классификация, как выбрать

Асинхронный прибор весьма чувствителен к резким перепадам напряжения, может подвергнуться значительному перегреванию обмотки. С целью предупреждения данного дефекта производители оборудовали подобные генераторы конденсаторами, отключение которых происходит только после стабилизации показателей тока в сети.

Бензиновый генератор: принцип работы, классификация, как выбратьБензиновый генератор: принцип работы, классификация, как выбратьБензиновый генератор: принцип работы, классификация, как выбратьБензиновый генератор: принцип работы, классификация, как выбратьБензиновый генератор: принцип работы, классификация, как выбратьБензиновый генератор: принцип работы, классификация, как выбрать

Другие критерии для классификации

Бензиновые электростанции обычно классифицируют по определенному ряду параметров. Выбор нужного устройства делается в зависимости от личных нужд. Нередко выполненные на заказ генераторы проектируются согласно тем условиям и допускаемым нагрузкам, в которых они будут работать.

Среди прочих критериев для классификации можно выделить следующие характеристики:

  • двухтактный или четырехтактный двигатель в основе;
  • однофазная или трехфазная система выработки тока;
  • стационарность или возможность транспортировки;
  • вырабатываемая мощность тока — до 4 кВт, до 15 кВт, до 30 кВт.

Производители бензогенераторов предпочитают устанавливать двухтактные двигатели на маломощные устройства для бытового использования. Их мощность в основном не превышает значения в 1 кВт. Для всех остальных существуют более производительные четырехтактные модели двигателей. Как уже было сказано, количество фаз тока зависит точно так же от назначения устройства. Практически все бытовые электросети рассчитаны на однофазную систему, в то время как промышленное использование предполагает необходимость большего количества вырабатываемой электроэнергии.

Помимо домашних устройств также выделяют еще две категории. Промышленные БГУ с мощностью до 15 кВт выбирают торговые организации и строительные площадки. Более совершенный вариант устройства бензогенератора позволяет ему непрерывно работать в течение 10 часов. В данной категории также могут находиться и дизельные модели, отличающиеся большим весом и габаритами. Кроме того, существуют электростанции для питания больших складских комплексов и офисных зданий. Их мощность находится в пределах 30 кВт, а установка производится только стационарно в заранее подготовленных для них помещениях.

Бензиновый генератор: принцип работы, классификация, как выбрать

Классификация бензоэлектростанций

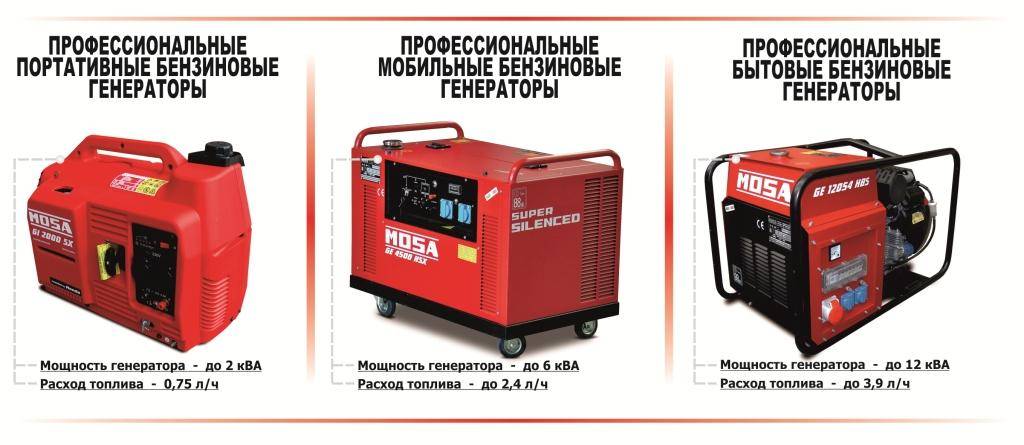

В зависимости от ресурса установок и мощности их принято разделять на бытовые, профессиональные и стационарные. Первые, как правило, рассчитаны на работу не более 3-х часов в сутки (например, Navigator SPG 2700, а также модельный ряд таких производителей, как Ergomax, Technic, Wester, Megavolt, Genctab и т.д.).

), вторые могут беспрерывно функционировать не менее 8-ми часов. Для повышения ресурса в цилиндры двигателя устанавливаются чугунные гильзы. При более восьмичасовой эксплуатации использовать бензиновые установки не целесообразно, дешевле перейти на станции с дизельным приводом.

Бензиновый генератор: принцип работы, классификация, как выбрать

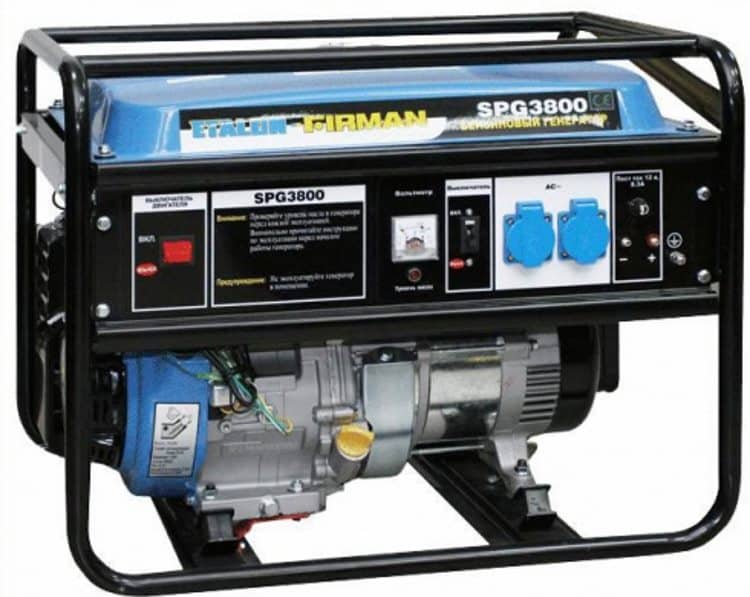

Бытовой генератор Firman SPG3800

Бытовые аппараты ограничены мощностью 4 кВт, но встречаются и более мощные генераторы этого класса. В качестве примера можно привести Fubag bs 6600, Ultra PG 3200, Kipor KDE6500E3.

Мощность профессиональных агрегатов, как правило, не превышает 15 -16 кВт, такие станции можно встретить в модельном ряде Shtenli, Etalon, Genset, Skat, ТНГ и т.д. Пример такой установки представлен ниже.

Бензиновый генератор: принцип работы, классификация, как выбрать
Электростанция Robin Субару (Subaru) EB 14,0/230-SLE 14 кВт 380в (3 фазы)

Более мощные установки (до 30кВт) выпускаются в стационарном исполнении. Как правило, такие модели запускаются как автоматически, так и вручную. На электростанциях с мощностью от 30 кВт устанавливать бензиновый двигатель нерентабельно ввиду малого ресурса работы и большого расхода топлива. Именно поэтому мощные генераторы приводятся в действие дизельным двигателем.

Бензиновый генератор: принцип работы, классификация, как выбрать
Стационарная бензиновая электростанция Вепрь АБП 20-Т400/230 ВК-БС (20 кВт, с автозапуском, 400/230 В, 3-х фазный, производство Россия)

Как сделать правильный выбор?

В первую очередь необходимо определиться с задачами, возложенными на установку. В зависимости от этого подбирается мощность станции. Это очень важный момент, поскольку при неправильном выборе возникнут следующие проблемы:

  • Мощность меньше необходимой ведет к перегрузке установки, что может вызвать ее остановку. Помимо этого следует учитывать, что длительное функционирование в нештатном режиме снижает ресурс станции, при этом потребляется больше топлива.
  • Сильно завышенная мощность установки ведет к нецелевому расходу бензина.

Чтобы не допустить описанные выше ситуации, следует рассчитать мощность. Делается это следующим образом:

  1. Определяемся, какие приборы будут запитаны от автономного источника.
  2. Суммируем мощность нагрузки.
  3. Добавляем 25-30% для запаса.

Несмотря на кажущуюся простоту процесса, есть важный нюанс – пусковая мощность, то есть, при включении оборудования она будет кратковременно выше номинальной. Это необходимо учитывать, в противном случае подключенное устройство может просто не заработать. Поэтому необходимо производить расчет для пусковой мощности, по следующей формуле PП = PНОМ * k,

  • PП – пусковая мощность;
  • PНОМ— номинальная;
  • k – коэффициент запаса мощности (табличная величина).

Таблица 1. Зависимость пусковой мощности от номинальной, с учетом коэффициента k.

Название прибора PНОМ (кВт) Коэффициент запаса мощности (k) PП (кВт)
Бытовые холодильники 0,70 3,50 2,45
Микроволновые печи 0,80 2,0 1,60
Стиральные машины 2,0 1,0 2,0
Ударные и безударные дрели, а также перфораторы 1,0 1,2 1,2
Углошлифовальные машинки 2,2 1,3 2,86
Насосы для скважин 1,0 3,0-5,0 5,0
Миксеры для бетона 1,0 3,5 3,5

Приведем пример расчета. Допустим, в случае аварийного отключения электросети, от автономного источника планируется запитывать холодильник и стиральную машину, в этом случае суммарная пусковая мощность будет 4,45 кВт. Добавляем, на всякий случай, запас 20%, получаем – 5,34 кВт. В этом случае можно констатировать, что мощности станций Зубр ЗЭСБ 3500 и Fubag TI 3000 будет недостаточно (3,5 кВт и 3,0 кВт). Ударник УБГ 8200 и Fubag BS 7500 также не подходят, поскольку их мощность существенно выше (8,2 кВт и 7,5 кВт, соответственно). Установка Fogo FH 5001 не отвечает требованию о необходимости 20% запаса, а вот Fubag BS 5500 идеально подходит для решения поставленной задачи.

Бензиновый генератор: принцип работы, классификация, как выбрать
Генератор Fubag BS 5500 со встроенным стабилизатором напряжения

Определившись с мощностью, выбираем устройство с учетом его технических характеристик. При этом необходимо учитывать, какое напряжение выдает станция, количество фаз, наличие дополнительного питания 12 В, например, чтобы иметь возможность подключить компрессор автомобиля. Такие модели можно встретить у следующих производителей: DDE, Workmaster, Sturm, Forte, Элитеч и т.д.

Популярные статьи  Розетка rj-45: виды, конструктивные особенности, распиновка

Следует определиться с необходимостью наличия автозапуска, если станция будет использоваться в качестве аварийного автономного источника, то такая система необходима.

Бензиновый генератор: принцип работы, классификация, как выбрать
Генератор Элемакс с АВР (система автоматического ввода резерва)

Для установок на строительных площадках, которые предназначены для работы со сварочным аппаратом или другим электроинструментом в такой автоматике нет необходимости. С данной задачей вполне справится такой аппарат, как Мakita EG 2850a или Фирман (Firman) FPG 7800, последний можно завести вручную и удаленно.

Если планируется установка мощного стационарного генератора для дома или дачи, имеет смысл рассмотреть вариант исполнения с водяным охлаждением, такие аппараты имеют больший ресурс.

Важно прочитать на бензогенератор описание, где указаны характеристики аппарата. Причем желательно получить информацию с паспорта устройства

Те, кто писал описание, могли сделать ошибку или сознательно завысить некоторые параметры в маркетинговых целях.

Правила ухода

Наиболее популярные модели бензогенераторов — с двухтактными моторами воздушного охлаждения — практически не требуют ухода. Нужно лишь внимательно следить за чистотой всех открытых деталей (в особенности пластин радиатора). Перед каждым запуском генератора любой конструкции обязательно надо проверить исправность устройства ограждения (щитков и пыльников). Проверяйте наличие всех элементов крепления и силу затяжки винтов (гаек)

Обратите внимание на исправность изоляции проводов и электрических клемм

Регулярно требуется проверять уровень масла в картере двигателя. Для доливки нужно использовать масло строго марок, рекомендованных производителем бензинового мотора. Дешёвые и компактные генераторы обычно запускаются вручную.

Бензиновый генератор: принцип работы, классификация, как выбрать

Для запуска мотора тяжёлых и мощных сварочных генераторов используется электрический стартёрный двигатель. У таких агрегатов нужно следить за степенью заряда аккумуляторной батареи. Кроме того, пусковой аккумулятор постепенно приходит в негодность и по мере потери ёмкости требует замены. В любом случае, так как выхлопные газы бензинового мотора вредны для дыхания человека, лучше всего сварочные генераторы использовать на открытом воздухе. В этом случае надо предусмотреть защиту от дождя и снега. Если же придётся эксплуатировать бензогенератор в помещении, нужно предусмотреть хорошую вентиляцию.

Помните, что электричество напряжением 220 В опасно для жизни! Всегда проверяйте качество изоляции сварочного инвертора и исправность электроприборов (розеток, удлинителей). Совершенно недопустима работа под дождём или в помещениях с высокой влажностью.

Бензиновый генератор: принцип работы, классификация, как выбрать

В следующем видео вас ждет краткий обзор бензинового сварочного генератора FORTE FG6500EW.

Приступаем к сборке агрегата

Этап первый: закрепляем двигатель от мотокосы

Для начала берем отрезок доски и обрезаем ее предварительно по размеру нашей станины. Желательно брать увесистый материал, чтобы наше оборудование имело прочную и надежную основу.

Размечаем положение двигателя от мотокосы. С помощью шаблона из бумаги размечаем точно отверстия, засверливая их дрелью или шуруповертом.

Примеряем оба двигателя на станине. Отсоединяем топливный бачок, и на посадочные места закрепляем двигатель от мотокосы.

Этап второй: крепим движок постоянного тока

Размечаем положение движка. Расстояние от обеих валов двигателей должно быть несколько сантиметров, чтобы избежать трения между ними.

Центруем валы наших движков. Расхождение по центрам проще всего откорректировать какими-либо прокладками, или же попросту подправить посадочное место на деревянной станине. Сделать это можно обычной стамеской. Чем меньше будет люфт между валами, тем меньше будет вибрация от агрегата и износ движущей части.

Размечаем патрубки. Чаще всего валы двигателей различаются по размеру диаметров. Это также поправимо, если в качестве соединительных патрубков использовать ПВХ шланги разных диаметров. Их гибкость поможет сгладить мельчайшую неточность в оцентровке валов. В нашем случае автор использовал два шланга разного диаметра, вставив один в другой.

Отрезав патрубки нужной нам длины, насаживаем с обеих сторон три хомута, поджимая их отверткой.

Закрепляем двигатель постоянного тока на саморезы, проложив их предварительно шайбами. Валы соединяем от руки и поджимаем хомуты отверткой.

Теперь можно закрепить и топливный бачок. Справиться с этой задачей не сложно, используя длинный саморез и обрезанный колпак от дюбель-гвоздя. Не забываем подсоединить топливные трубки.

Заведя топливный двигатель стартером, измеряем напряжение на выходе вольтметром. Отверткой регулируем подачу топлива, и количество оборотов, от которого и зависит напряжение. Ориентируясь по номиналу инвертора, выставляем выходящее напряжение с небольшим запасом.

Этап третий: подключаем инвертор

Зачищенные предварительно концы кабелей от двигателя постоянного тока закрепляем на клеммах инвертора. Индикатор питания сразу покажет активность прибора.

Простой контролькой (лампочкой с отрезком кабеля и вилкой на конце) проверяем работу нашего чудо-генератора.

Для подключения электродвигателя к инвертору используем клеммы.

Этап четвертый: кнопка выключения двигателя

Поскольку ведущий у нас двигатель, создающий механическое вращение, ему необходим выключатель. Кнопка выключения идет в комплекте с устройством, поэтому ей необходимо лишь найти удобное место.

Этап пятый: делаем кожух-рамку

Изготавливаем защитную рамку из полипропиленовых труб диаметром 25-32мм, делая в станине отверстия перьевым сверлом.

На углах соединяем ее с помощью полипропиленовых фитингов.

Если нет сантехнического сварочного аппарата, конструкцию можно соединить на специализированный клей для ПП труб.

Такая рамка также поможет и в переноске устройства.

Ну, а для устранения шума от вибрации нашего устройства можно на тыльной стороне станины закрепить 4 подпятника, сделав их как показано на фото, из отрезков старой велосипедной камеры.

Этап шестой: пусковой аккумулятор

Чтобы лишний раз не дергать стартер топливного двигателя, автор видеоролика применил литий-полимерный аккумулятор (LiPo) для кратковременного запуска двигателя постоянного тока. Это сравнительное новое устройство действительно может быть мощным, и выдержать большое количество рабочих циклов при минимальной потере емкостной мощности. Таким образом топливный двигатель запускается электрическим, при этом его стартер остается как запасной вариант.

Подключаем выходящие контакты аккумулятора к клеммам инвертора через пусковой тумблер, обвязывая шлейф из проводов нейлоновыми стяжками. Гнездо для зарядки можно вывести сбоку, чтобы удобно было его подключать для зарядки.

Также закрепляем и кнопку отключения топливного двигателя

Этап седьмой: пробный запуск агрегата

Проверив все контактные группы и крепеж сборных элементов, запускаем агрегат. Кнопки запуска и отключения двигателей должны работать безупречно. Стоит отметить, что пусковой аккумулятор используется всего на несколько секунд, а затем отключается.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
