Содержание

Какие кабели можно прокладывать под землей

В траншее кабель защищен от перепадов температуры, солнечной радиации, дождевой влаги, сильного ветра, обледенения. Но здесь есть свои поражающие факторы:

  • подвижки грунта;
  • грызуны;
  • вероятность повреждения при земляных работах.

Отсюда следует, что проводник должен иметь увеличенную механическую прочность.

Поэтому для прокладки в земле используют:

  • бронированные кабели, имеющие в своей конструкции металлическую ленту или проволоку;
  • простые АВВГ и ВВГ в трубе или гофре.

Первый вариант считается предпочтительным.

СНиП 3.05.06-86 и ГОСТ 16442-80 допускают укладку простого ВВГ или АВВГ без защиты, если:

  • коррозионная активность почвы является низкой или средней;
  • отсутствует нагрузка на растяжение;
  • участок проложен горизонтально;
  • грунт неболотистый, ненасыпной и непучинистый.

Нельзя использовать для подземной прокладки провод СИП, даже в трубе.

Характеристики кабелей

Свойства проводника описывают следующие параметры:

  • материал жил – алюминиевые или медные;
  • их число и сечение;
  • их тип – монолитные или многопроволочные;
  • материал и класс горючести изоляции и оболочки;
  • номинальное напряжение;
  • максимально допустимая длительная температура нагрева;
  • то же в кратковременном режиме (при коротком замыкании);
  • минимальный радиус сгиба;
  • прочность на растяжение;
  • стоимость погонного метра;
  • конструкция: наличие брони, гидроизоляции, число слоев в оболочке и т.д.

Маркировка с расшифровкой

Основные характеристики кабеля принято обозначать буквенно-цифровым кодом. Например, об изделии марки АВВГнг-лс 3х16 можно сказать следующее:

  1. А – жилы из алюминия. Если этой буквы в начале нет, значит, кабель медный (ВВГ).
  2. ВВ – изоляция жил и оболочка выполнены из винила или ПВХ. Другие варианты – полиэтиленовая (П), из самозатухающего полиэтилена (Пс) и из пропитанной маслоканифольным составом бумаги (Ц впереди обозначения).
  3. Г – «голый». Имеется ввиду отсутствие специальной защиты.
  4. нг – негорючая изоляция. Подразумевается, что материал не поддерживает горение.
  5. лс – низкое дымовыделение (от англ. low smoke).
  6. 3х16 – 3 жилы сечением 16 кв. мм.

Наличие брони обозначают буквами:

  • Б – из ленты;
  • К – из круглой стальной проволоки (Ка – алюминиевой);
  • П – из плоской.

Тип оболочки:

  • Шв – виниловый шланг;
  • Шп – то же из полиэтилена.

Маленькая «б» означает наличие битумной прослойки, «л» – слоя пластиковых лент под броней.

Например, для подземной прокладки часто используют кабель ВБбШв. У него медные жилы (отсутствует литера «А»), изоляция из ПВХ (В), есть броня из ленты (Б) и битумная прослойка (б), снаружи – шланг из винила (Шв).

Альтернативные решения

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

  • ПВС — гибкий кабель с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.
  • ВВГ — силовой кабель с числом жил от одной до пяти. Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
  • ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
  • ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности. Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику. Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Способы прокладки кабеля для уличного освещения

Методы прокладки кабеля:

  • воздушный: кабель содержит несущий элемент для крепления провода;
  • подземный: кабель с оцинкованной проволокой, возможно укладывать, не применяя дополнительную защиту.

Для прокладки кабеля подходит:

  • открытая местность;
  • подземная укладка;
  • стены зданий.

Кабели укладывают:

  1. Открытым способом. Монтаж осуществляется не менее, чем в двух метрах над поверхностью, на стенах, столбах, опорах и т. п. Необходима дополнительная защита от повреждений. Подземная укладка допускается только для бронированной линии.
  2. Скрытым способом. Кабель прокладывается в ж/б-лотках, гофрированных коробах или трубах, каналах, блоках, траншеях.

Варианты прокладки проводов и кабелей по различным основаниям

Монтаж кабеля, а также способы подключения провода на опоре будут иметь существенные отличия в зависимости от материала и типа основания.

Наиболее распространённые виды прокладки кабелей на ограждении загородного участка для:

Забора выше двух метров. Не требуется дополнительная защита от механических повреждений. К стальному тросу (около двух миллиметров) хомутами крепится проводник. Недорогой и относительно лёгкий способ монтажа.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Деревянного забора ниже двух метров. Защита кабеля должна быть изготовлена из негорючего материала. Уголки и металлические короба стоят больше, дешевле использовать гофрированную трубу из металла.

Каменного или кирпичного забора ниже двух метров. Кабель крепится также, как при открытом способе проводки по стенам. Должны соблюдаться все требования безопасности.

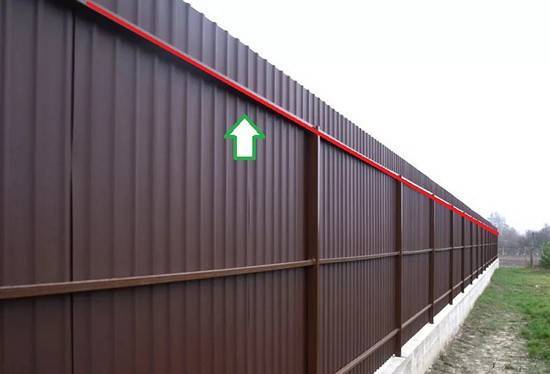

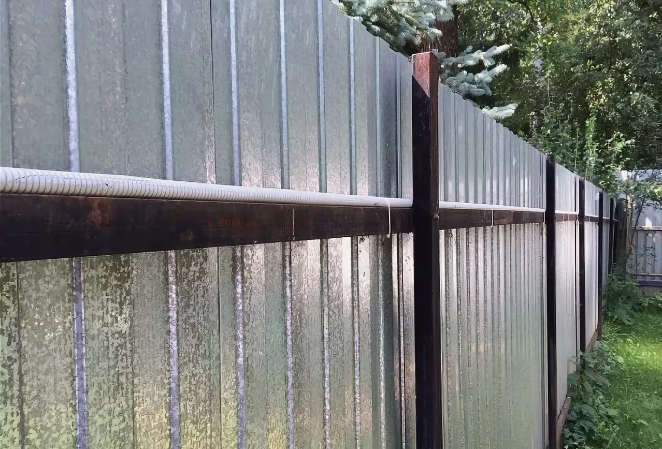

Металлического забора (например, профнастил) ниже двух метров. Потребуются трубы или короба. Пластиковая гофра – наиболее простой вариант (предпочтительнее полиэтиленовая чёрная). Крепится к несущей поверхности с шагом не более одного метра.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Прокладка кабеля по каменному или бетонному забору

Укладка производится на высоте 2,75 метра. Изолированному проводу, имеющему внешнюю оболочку, не требуется дополнительная защита. Подходит стандартный ВВГ-кабель. Однако, предпочтительнее наличие двойной оболочки.

Монтируется кабель в случае монолитного забора непосредственно на поверхность с помощью металлических или пластиковых хомутов.

При использовании СИП-кабеля с одним изолирующим слоем нужно, применив монтажные специальные хомуты, обеспечить зазор около 6 см.

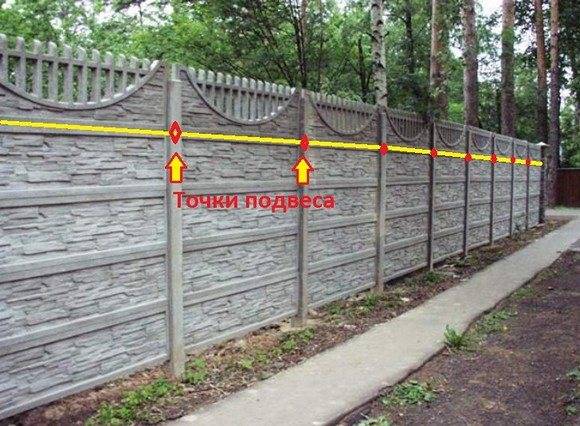

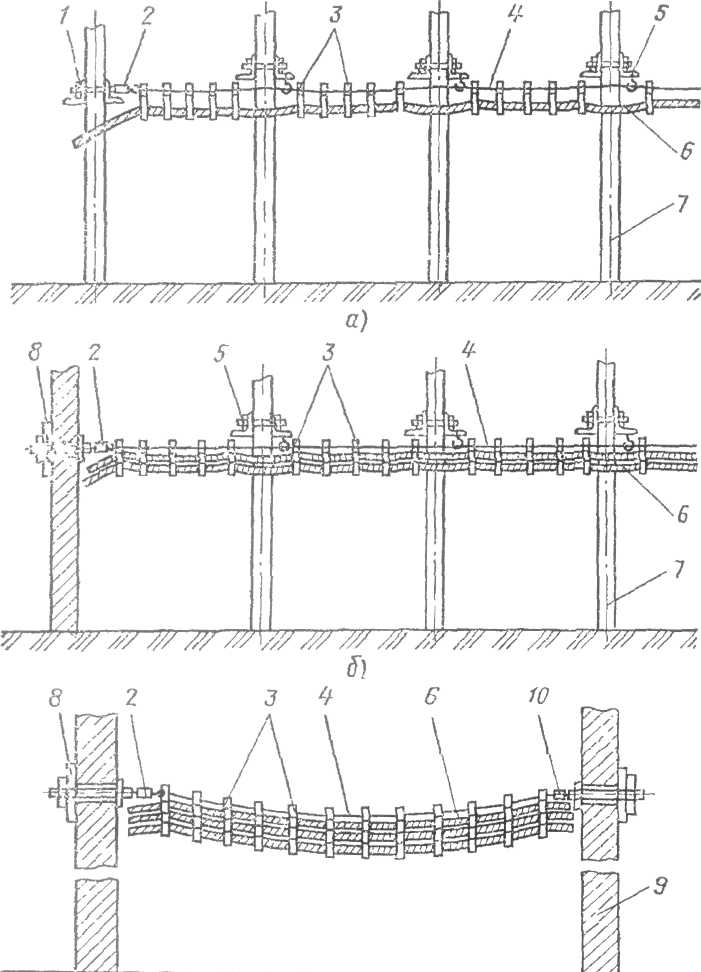

Если забор сборный, то монтаж кабеля осуществляется с помощью троса (точки подвеса на опорах).

В качестве защиты подойдёт труба, гофр-рукав или короб.

Прокладка кабеля по деревянному забору

По высоте требования такие же, как и для бетонного основания.

С помощью керамических роликов обеспечивается определённое расстояние от деревянного основания. Кабель не должен соприкасаться с деревом. Укладка производится в гофр из негорючего материала: специальный пластик, металл.

Часто используется прибитая к забору полоса из стали, которая также выступает в качестве несущей конструкции.

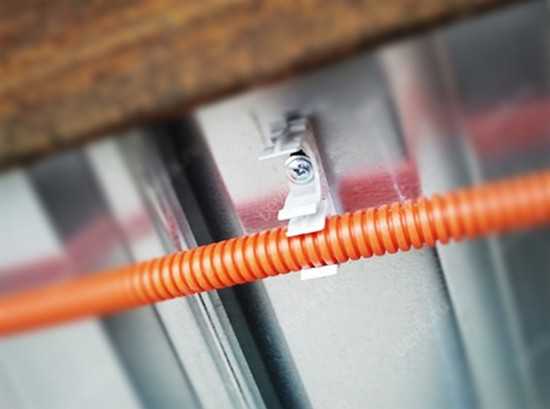

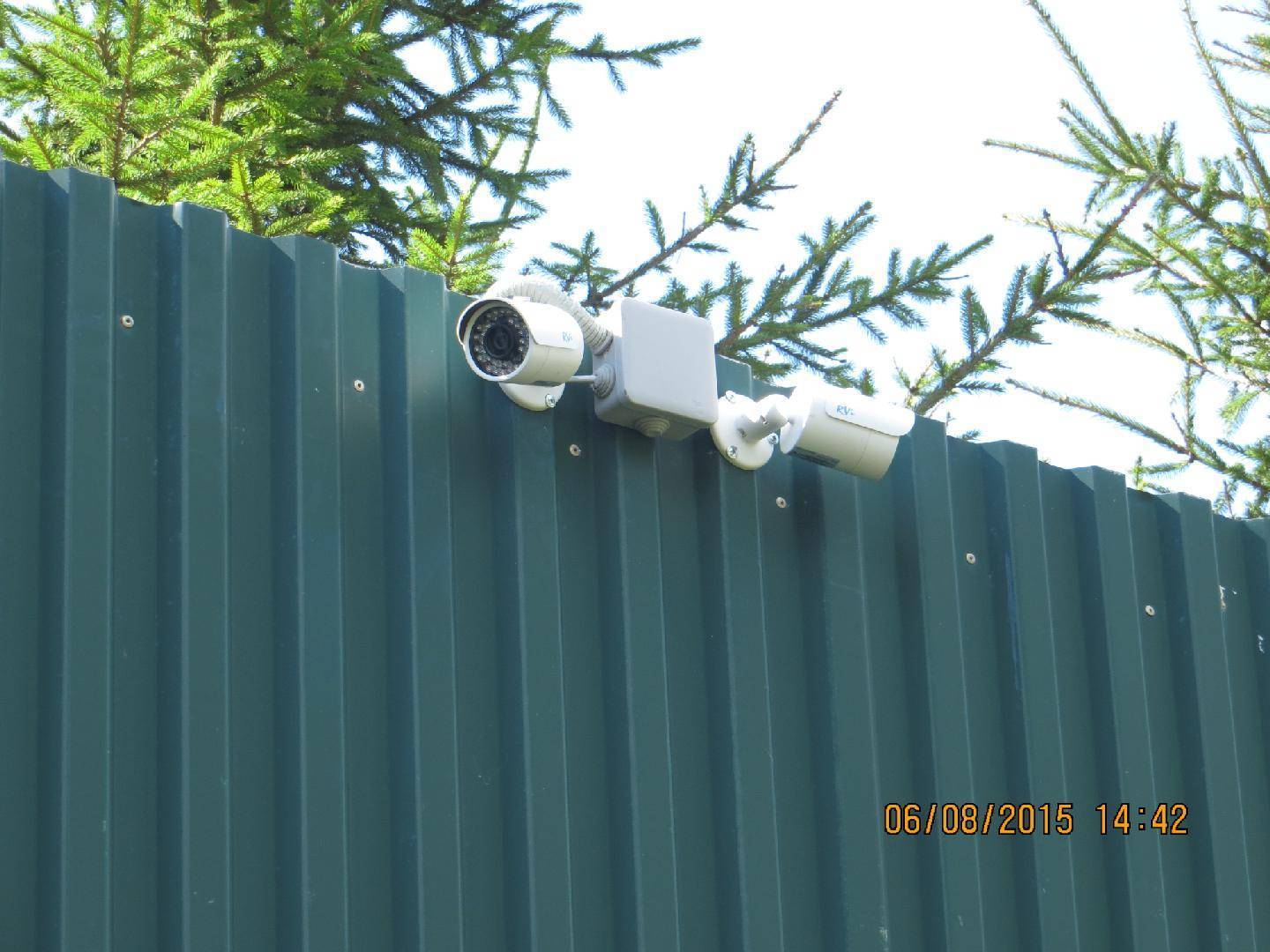

Прокладка кабеля по металлическому забору

В этом случае главное – обеспечить электробезопасность.

Кабель монтируется стандартными креплениями, как в случае с обычной стеной.

По забору из сваренной прочной рамы оптимальной будет прокладка по горизонтальной верхней направляющей, с учётом высоты (при высоте ниже 2,75 м обязательно наличие короба или рукава).

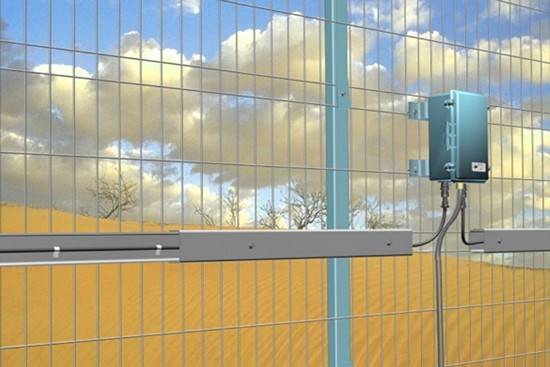

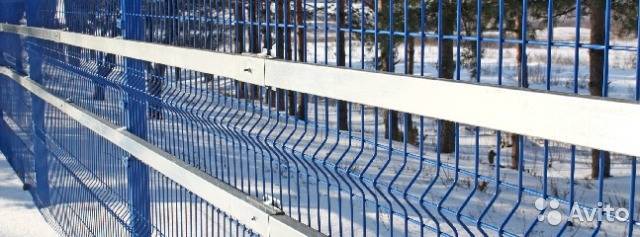

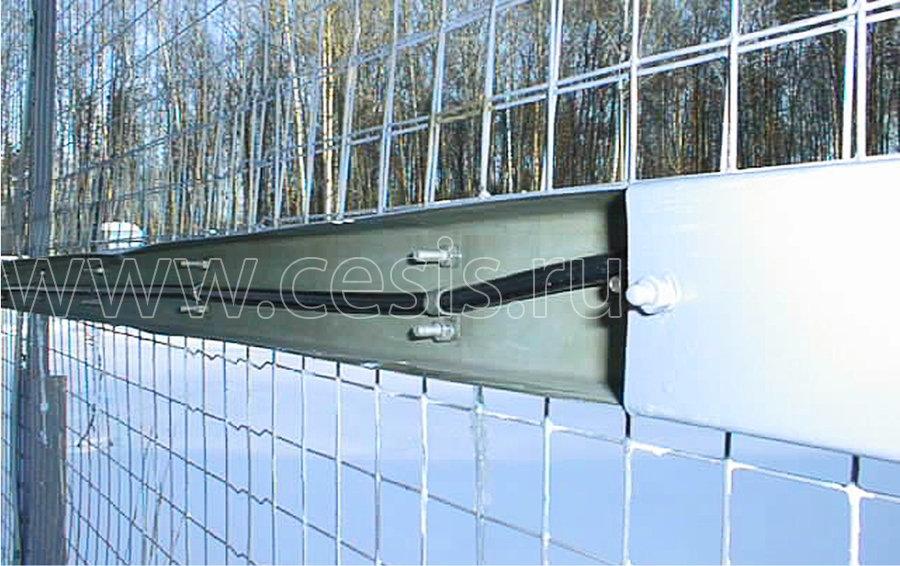

Для заборов из сетки или решёток – лучшим вариантом будет трос (подвес – на опорах). Поскольку сетчатые заборы, как правило, ниже 2,5 метров, в любом случае понадобятся короба или гофр, которые можно крепить и на опоры, и на саму сетку, как и распределительные монтажные коробки.

Популярные статьи  Зачем на фазный контакт двухклавишного выключателя подключают два фазных провода?

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

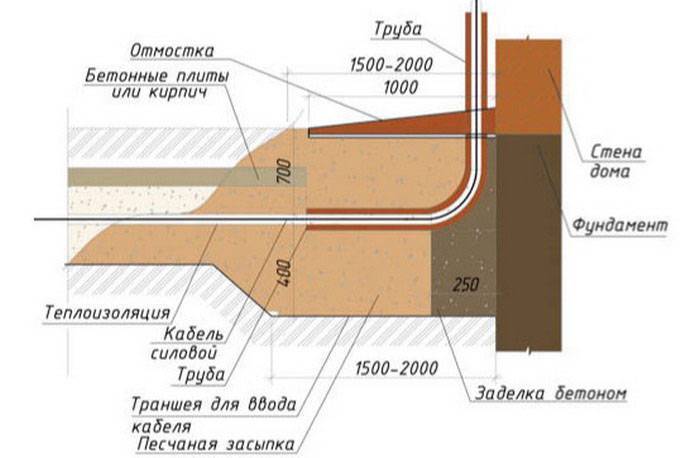

Как производится ввод электроэнергии в дом

Существует три способа подключения вашего жилища к линии электропередач:

  • Кабельный ввод по воздуху;
  • Кабельный ввод  под землёй;
  • Ввод проводов в дом по воздуху.

Каждый из трех вышеперечисленных способов имеет свои достоинства и недостатки. Мнение директора компании «ДоМ инженерных систем» Анатолия Гурина:

– Электрический ввод по воздуху самый простой и наименее затратный способ подключения вашего дома к энергосети. Из минусов, можно отметить, что протянутый по воздуху вводной кабель в частный дом  может испортить эстетику  участка.

К несомненному плюсу подземного ввода кабеля в дом можно отнести повышенную защищённость кабеля от обрыва, а также его большую пожаростойкость.

Интересно мнение пользователя FORUMHOUSE Павла Орлова (ник на форуме Smart2305):

– Лучше всего проводить кабель под землёй. Но подземный кабель должен быть заключён в бронированную оболочку.

Общие правила безопасности для незащищенного изолированного провода

С точки зрения опасности прикосновения, незащищенный изолированный провод рассматривается, как неизолированный, то есть голый. Что такое незащищенный кабель? Это проводник, имеющий лишь изоляцию жил и внешнюю оболочку (или без нее, как СИП). То есть, при механическом воздействии острым предметом, можно коснуться токопроводящих жил.

Защищенным считается кабель, имеющий бронированную оболочку, либо уложенный в прочный короб (трубу).

  • Расстояние от земли до незащищенного провода должно быть не менее 2.75 метров. То есть, если ваш забор высотой от 3 м, задача упрощается.
  • Материал оболочки при открытой прокладке (без защитного короба или рукава) подбирается с учетом внешней среды. Защита от мороза, перегрева, ультрафиолетовых солнечных лучей.
  • Разумеется, изоляция должна быть герметичной.
  • Необходимо предусмотреть температурные изменения длины: как забора, так и кабеля. При любых условиях недопустимо возникновение усилия тяжения.
  • По всей протяженности, провода должны иметь доступ для визуального контроля состояния, и ремонта.
  • В местах соединений (коробочки, муфты), необходимо обеспечить запас проводки в виде петли, для повторного соединения.
  • Запрещено использовать кабель в качестве несущей конструкции для иных предметов (даже если провод является самонесущим).

Неформальная рекомендация — лучше использовать кабель с внешней оболочкой белого цвета. В яркий солнечный день проводка меньше нагревается.

Организация молниеотводов

Если ввод электроэнергии в помещение выполнен по системе заземления TN-S, внутри кабеля располагается проводник, имеющий связь с физической землей. При отсутствии рядом с местом прокладки заземленных сооружений большей высоты — проводка может быть «атакована» молнией. Как обезопасить силовой кабель и помещение во время грозы?

Идеальный вариант — молниеотвод на сооружении, доминирующем по высоте. Если забор металлический — вы его и так заземляете, дополнительных работ не требуется. При невозможности выполнить эти условия, необходимо обеспечить защиту кабеля по месту.

  • Бронированный кабель — требуется заземление внешней проводящей оболочки.
  • Укладка в металлорукав или металлический короб — к «земле» подсоединяется собственно кожух.
  • Кабель, проложен по стальной полосе — она и заземляется.

В случае, когда по деревянному или каменному забору проложен обычный силовой провод — требуется молниеотвод в непосредственной близости.

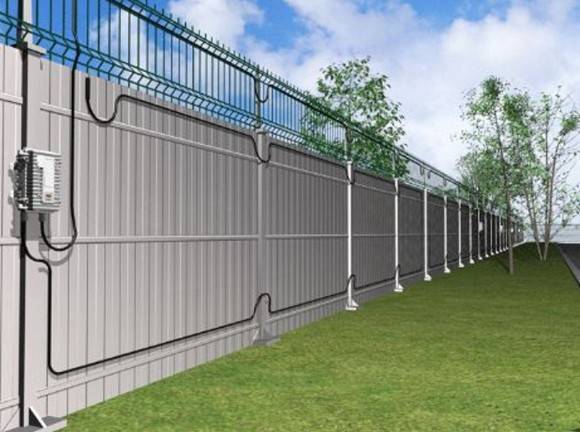

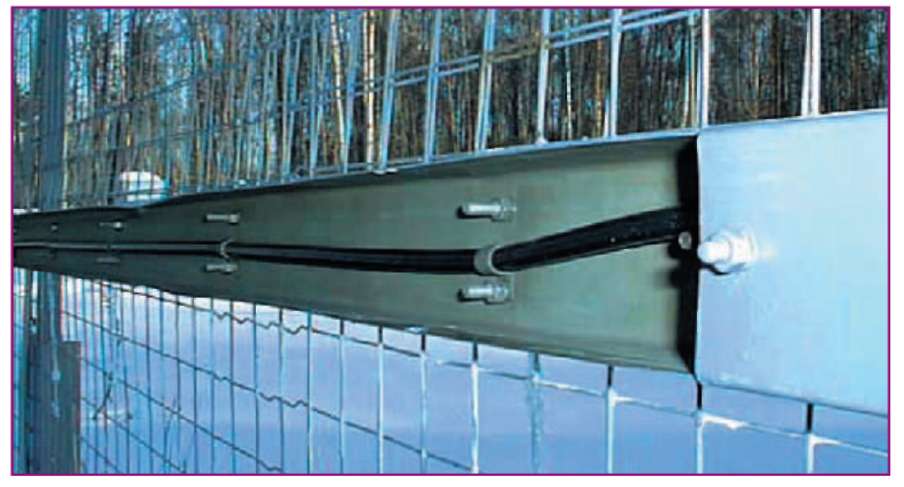

Прокладка кабеля по забору металлоконструкциям

* При нажатии кнопки «Получить файл» Вы соглашаетесь на подписку новостей от 8

Собственникам частных домов, коттеджей и дач часто приходится самим решать проблемы подключения дома и расположенных на участке зданий к электросети. Это могут быть гараж, уличное освещение, оборудование для теплиц и т.д. В этом случае домовладельцу необходимо определиться с маркой кабеля и методом его прокладки, учитывая при этом все нормативные требования, чтобы полученный проект не встретил возражений со стороны контролирующих организаций.

Как правило, на участке кабели прокладывают в земле (траншейным способом), реже – по воздуху. Однако оба этих способа, особенно первый, достаточно трудоемки и затратны. Поэтому в некоторых случаях целесообразно прокладывать кабели и провода по забору.

Прокладка кабеля по забору и металлоконструкциям

Про энергоснабжение любых объектов (касаемо прокладки силового ввода) известно практически все. Есть Правила устройства электроустановок (ПУЭ), Строительные нормы и правила (СНиП), отработанные технологии и опыт поколений электриков. Однако объект не всегда является просто отдельно стоящим строением. Чаще всего — это территория, причем огороженная забором.

Между помещениями на этой территории, необходимо прокладывать силовые, информационные, сигнальные провода. Как это сделать? Традиционные способы (воздушная линия по опорам, или подземная укладка) слишком дорогое удовольствие, особенно для частного дома. Заводить на каждый объект отдельную линию — совсем нерационально.

Какой выход? Использовать действующую инфраструктуру. Если расстояние между объектами небольшое — можно использовать самонесущий изолированный провод (СИП) с анкерными креплениями. Это будет воздушная линия. А когда расстояние составляет несколько десятков метров? Остается проложить кабель по забору.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Никаких ассоциаций режимными объектами и колючей проволокой под напряжением: речь пойдет о заборе, как о несущей конструкции для электропроводки.

Какой кабель использовать

Использование бронированного кабеля экономически нецелесообразно, такой вариант не стоит рассматривать.

Как правило, применяется один из двух видов силового кабеля:

  1. ВВГ («винил», «винил», «голый»). Изолированный нулевой провод прокладывается согласно ПУЭ. Требуется вторая оболочка для изоляции, например, протяжка в гофрированной трубе.
  2. СИП (самонесущий изолированный провод). По структуре несколько отличаются друг от друга.

Некоторые типы СИП:

  • СИП-1: скрученные изолированные фазные провода, нулевой – не изолирован (высокопрочный сплав); токопроводящие жилы (ТПЖ) – 1-4 шт.;
  • СИП-2: изолированы как фазные провода, так и нулевой; стоимость выше; чаще применяется на высоковольтных линиях;
  • СИП-4: содержит не менее двух ТПЖ, несущая отсутствует; нужен для ответвлений к зданиям от линий электропередач (ЛЭП) и монтажа по стенам.

Прокладка кабеля по забору металлоконструкциям

* При нажатии кнопки «Получить файл» Вы соглашаетесь на подписку новостей от 8

Собственникам частных домов, коттеджей и дач часто приходится самим решать проблемы подключения дома и расположенных на участке зданий к электросети. Это могут быть гараж, уличное освещение, оборудование для теплиц и т.д. В этом случае домовладельцу необходимо определиться с маркой кабеля и методом его прокладки, учитывая при этом все нормативные требования, чтобы полученный проект не встретил возражений со стороны контролирующих организаций.

Как правило, на участке кабели прокладывают в земле (траншейным способом), реже – по воздуху. Однако оба этих способа, особенно первый, достаточно трудоемки и затратны. Поэтому в некоторых случаях целесообразно прокладывать кабели и провода по забору.

Бестраншейная прокладка инженерных коммуникаций

Прокладывать трубопроводы возможно и без выемки грунта, не нанося ущерб окружающей среде. Метод горизонтально–направленного бурения со временем станет основным при прокладке инженерных сетей.

Прокладка наружных инженерных сетей бестраншейным методом подразумевает монтаж установка ГНБ в начальной точке. В направлении точки выхода по заданной траектории пробивается пилотная скважина. По ней специальной машиной укладываются трубы-футляры, в них затягиваются трубы или кабели. При длине трассы до 10 м прокол может быть проделан и вручную.

Преимущества бестраншейной прокладки:

  • автоматизация процесса;
  • высокая скорость;
  • возможность прокладывания сетей на глубине до 20 м исключает повреждение ландшафта, позволяет пройти под объектами, где рытье траншей недопустимо;
  • отсутствие расходов на восстановительные работы существенно снижает общую стоимость;
  • не нужно прерывать нормальную жизнедеятельность на месте проведения работ;
  • аварийные ситуации, повреждения ранее проложенных сетей становятся принципиально невозможными.

Общие правила безопасности, для незащищенного изолированного провода

С точки зрения опасности прикосновения, незащищенный изолированный провод рассматривается, как неизолированный, то есть голый. Что такое незащищенный кабель? Это проводник, имеющий лишь изоляцию жил и внешнюю оболочку (или без нее, как СИП). То есть, при механическом воздействии острым предметом, можно коснуться токопроводящих жил.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Защищенным считается кабель, имеющий бронированную оболочку, либо уложенный в прочный короб (трубу).

  • Расстояние от земли до незащищенного провода должно быть не менее 2.75 метров. То есть, если ваш забор высотой от 3 м, задача упрощается.
  • Материал оболочки при открытой прокладке (без защитного короба или рукава) подбирается с учетом внешней среды. Защита от мороза, перегрева, ультрафиолетовых солнечных лучей.
  • Разумеется, изоляция должна быть герметичной.
  • Необходимо предусмотреть температурные изменения длины: как забора, так и кабеля. При любых условиях недопустимо возникновение усилия тяжения.
  • По всей протяженности, провода должны иметь доступ для визуального контроля состояния, и ремонта.
  • В местах соединений (коробочки, муфты), необходимо обеспечить запас проводки в виде петли, для повторного соединения.
  • Запрещено использовать кабель в качестве несущей конструкции для иных предметов (даже если провод является самонесущим).
Популярные статьи  Можно ли в потолочный светильник для люминисцентных ламп 1200 мм поставить уфо лампу с таким же цоколем и размером?

Неформальная рекомендация — лучше использовать кабель с внешней оболочкой белого цвета. В яркий солнечный день проводка меньше нагревается.

Рассмотрим каждый вариант в зависимости от материала забора.

Этапы

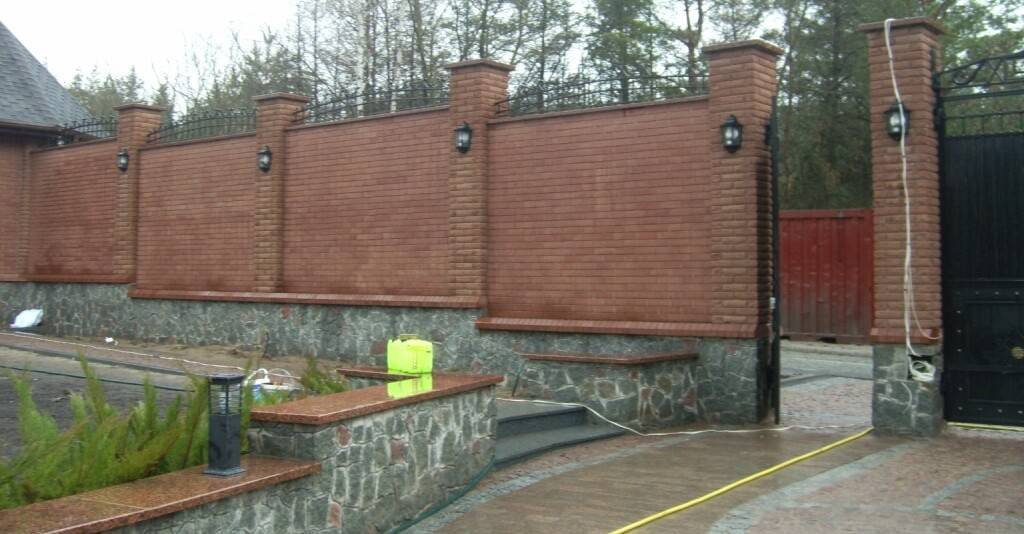

Самостоятельно организовать освещение периметра ограждения вполне возможно. Для этого необходимо последовательно выполнить следующие четыре этапа:

  • первый этап: выкопать траншею и произвести разметку;
  • второй этап: устроить наружную электрическую проводку и уложить в траншеи кабель;
  • третий этап: подключиться к инженерной сети и установить светильники;
  • четвёртый этап: установить систему автоматического управления.

Разработка проекта, замеры и расчёты

Перед началом работ разрабатывается проект. Делается чертёж, на котором отражается размещение фонарей, а также дополнительного оборудования и устройств.

Данные, полученные во время замеров, тоже заносятся в проект.

Помимо этого, необходимо рассчитать количество материалов, светильников, кабелей и др.

При подготовке проекта нужно учитывать следующее:

  • Закладка кабеля производится на глубину не менее 7 см.
  • Расстояние до больших деревьев – 150 см, до кустарника – 75 см.
  • Следует избегать пересечения кабелей. В случае когда пересечение всё же есть, один кабель должен быть выше другого не менее, чем на 15 см.
  • Чтобы снизить риск возникновения повреждений при движении грунта, от фундамента ограждения отступают не менее, чем на 60 см.

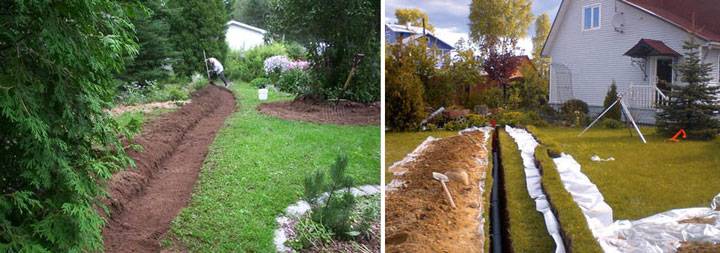

Разметка и укладка кабеля

Сначала выполняется разметка места, где будет идти кабель, от распределительного щитка до забора. Далее выкапывается траншея не шире 0,3 метра, из которой нужно убрать весь мусор, корни, палки, крупные камни и т. п.

После этого на дно засыпается слой чистого песка – примерно 0,1 м, утрамбовывается и выравнивается.

Кабель нужно укладывать без натяжения, предварительно спрятав в гофрированную трубу или короб. С помощью кабельного тестера проверить, не имеются ли повреждения. Убедившись, что с проводкой всё нормально, засыпать траншею песком также на 0,1 м и утрамбовать. Сверху дополнительно засыпать слоем грунта не менее 0,2 м.

Затем укладывается сигнальная лента, чтобы исключить повреждения кабеля при последующей раскопке. Теперь траншею можно засыпать полностью, т. к. грунт со временем оседает, верхний слой можно не утрамбовывать.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Подключение уличного освещения к проложенной инженерной сети

После того как были выполнены разметка и укладка, можно приступить к размещению и подключению светильников на участке. Для этого нужно:

  • концы кабеля зачистить;
  • сделать скрутку центрального контакта светильника и фазного провода;
  • герметично заизолировать места соединения;
  • заземление и сопротивление проверить с помощью кабельного тестера;
  • подключить уложенный кабель к общей электрической сети и выключателям.

Установка автоматической системы управления наружным освещением

Производится установка фотоэлемента, размыкающего и замыкающего цепь. Он монтируется там, где будет воздействие только дневного света, т. к. такие датчики не отличают искусственное и естественное освещение.

Затем необходимо подключить его и настроить, чтобы система начала работать автоматически.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Прокладка кабеля по металлическому забору

Согласно Правил устройства электроустановок — ограничений нет, за исключением общих требований безопасности (см. выше). Самое главное — обеспечение электробезопасности людей. Если оболочка по каким-либо причинам будет нарушена, вся плоскость забора превратится в источник опасности поражения электротоком. Поэтому металлический забор с электропроводкой необходимо заземлять.

Забетонированные на любую глубину стальные столбы-опоры, на которых крепится забор — заземлением не являются. Необходимо организовать защитный контур, и подключить его к плоскости забора.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Причем все щиты должны быть соединены между собой надежными проводниками.

Монтаж кабеля производится с помощью стандартных креплений, как на обычную стену.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Если забор состоит из прочной рамы, сваренной из профильных труб, оптимальный маршрут прокладки — верхняя горизонтальная направляющая. Разумеется, с соблюдением правил высоты: если расстояние до земли менее 2.75 м, кабель должен быть в рукаве или коробе.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Отдельная тема — заборы из сетки или решетки. Самый простой способ — несущий трос. Точки подвеса располагаются на опорных столбах. Но такие заборы редко превышают высоту 2.5 метра, поэтому все равно придется укладывать кабель в рукав или короб. Второй вариант предпочтительнее с точки зрения эстетики.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

При этом, короб или гофр можно крепить как на столбы, так и непосредственно на сетку. То же самое касается установки монтажных распределительных коробок.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Как правильно выбрать сечение и марку СИП

Так каким же кабелем делать ввод электричества в дом? Многие прибегают к использованию Кабеля СИП, он допускается во многих электротехнических отраслях и даже в линиях высокого напряжения до 35 кВт.

Такой кабель имеет свою конструктивную особенность — фазные провода, чаще всего в количестве трёх штук, обвивают четвёртый — ноль. Поэтому внешний вид СИП напоминает закрученный в спираль жгут. Для изоляции проводников используется качественный полиэтилен LDPE или XLPE. Данные разновидности материалов обладают высоким сопротивлением и длительным эксплуатационным сроком, что позволяет использовать их даже при резких температурных перепадах.

Жила, которая расположена посередине, и имеет нулевой потенциал, выполняется из алюминиевого сплава. Иногда ноль не имеет свой изоляции, которая обязательна для фазных проводников.

Кабель СИП имеет один серьёзный недостаток — из-за наличия изоляции происходит недостаточное охлаждение кабеля, поэтому токовые нагрузки допускаются меньшие, чем у неизолированных проводников

При выборе СИП следует обращать внимание на изоляцию:

  • При изоляции, выполненной из термопластичного полиэтилена допускаются температурные нагрузки до 70 градусов. Под данный параметр подходят: СИП-1, СИП-1А, СИП-4, СИПн-4.
  • При выборе сшитого полиэтилена в качестве изолирующего материала допускают температурные нагрузки до 90 градусов. Также повышаются показатели режима перегрузки и параметры токов короткого замыкания. Такие рабочие характеристики имеют: СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ.

Сечение СИП также определяется по потребляемой мощности, формула представлена выше.

Выбор и расчет вводного автомата

Для защиты вводного кабеля нам необходимо выбрать автомат на ввод в дом, который выбирается по номинальному току протекающему по нему при включении потребителей. Для того чтобы определить номинальный ток вводного автомата, необходимо подсчитать суммарную мощность всех потребителей в доме. Мы составили такую таблицу, где указано название и мощность потребителя

Электроприбор Мощность, Вт
LCD телевизор 200
Холодильник 600
Бойлер 2000
Утюг 1500
Электрочайник 1800
Микроволновая печь 1000
Компьютер 500
Освещение 800
Насос скважинный 1000
Кондиционер 400
Всего 9800

Но так как потребители не могут включаться все одновременно, то для расчетов применяется коэффициент спроса, который равен 0,7 при количеств приемников в помещении от 5 до 200.

По формуле определяем расчетную суммарную активную мощность потребителей:

Расчет активной мощности всех потребителей

Далее необходимо рассчитать полную суммарную мощность потребителей в доме по следующей формуле:

Расчет полной мощности всех потребителей

где cos фи — это коэффициент мощности, для жилых помещений лежит в пределах 0,96 — 0,98.

Теперь определим расчетный ток для однофазной сети по следующей формуле

Расчет номинального тока

где Uном — номинальное напряжение однофазной сети равное 220 В

Теперь исходя из расчетного тока выбираем номинал вводного автомата. Для внутреннего электроснабжения квартир и домов применяются модульные автоматические выключатели стандартных номиналов:

6, 10, 16, 25, 32, 40, 50, 63 А

Номинальный ток автомата должен быть равным или ближайшим большим из стандартного ряда.

Последовательность действий при подключении кабеля

Работу можно разделить на несколько основных этапов:

  • сначала необходимо раскатать кабель с помощью раскаточных роликов или вручную;
  • затем потребуется закрепить кабель на доме с помощью анкерного зажима;
  • далее натянуть СИП между домом и опорой;
  • затем закрепить кабель на опоре;
  • провода ответвления электропитания следует подключить к проводам воздушной линии.

Подключение можно проводить на высоте не меньше 2,75 метра над уровнем земли. Провод не должен провисать между опорой и домом под собственным весом, но и не должен быть слишком сильно натянут.

Популярные статьи  Плакаты и знаки электробезопасности используемые в электроустановках

Также можно установить счетчик на опоре линии электропередач или на фасаде дома (при этом следует использовать ящик или коробку, которые обеспечат счетчику защиту от снега или капель дождя).

Как сделать освещение периметра забора своими руками

Чтобы сделать освещение забора своими руками, действуйте по следующей схеме.

Этап 1. Разметка и выкапывание траншеи

От распределительного щитка до изгороди, возле забора и на его столбах сделайте разметку. Выкопайте траншеи (ширина — 20–30 см) указанной выше глубины

При наличии в земле иных кабелей соблюдайте осторожность

Удалите все посторонние предметы (корни деревьев, палки, ветки, камни, стела и пр.) из траншей, засыпьте в них чистый песок (толщина слоя — 10 см) и слегка утрамбуйте поверхность.

Обратите внимание! Дно траншее должно быть сравнительно ровным, без резких перепадов! При их наличии кабели могут повредиться в процессе усадки грунта

Этап 2. Устройство электропроводки для наружного освещения. Укладка кабелей в траншеи

Поместите кабель в гофрокороб и приступайте к укладке.

Обратите внимание! Кабель должен лежать волнами. Ни в коем случае не допускайте натяжения

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?
Изображение № 8: правильная укладка кабеля в траншею

После нарезки и укладки всех кабелей приступайте к засыпке траншей. При работе в каждой из них действуйте так:

  1. Обязательно осмотрите кабель и проверьте его на отсутствие повреждений при помощи тестера.
  2. Если все в порядке, засыпьте траншею просеянным песком (толщина слоя — 10 см).
  3. Слегка утрамбуйте поверхность (можно просто ногами).
  4. Засыпьте траншею 20-сантиметровым слоем выкопанной при ее рытье земли.
  5. Уложите специальную сигнальную ленту или полиэтиленовую пленку. Так вы избежите проблем из-за повреждения кабеля при выполнении земляных работ на участке.

    Фотография № 10: сигнальная лента

  6. Полностью засыпьте траншею. Землю можно не утрамбовывать — грунт осядет самостоятельно.

Этап 3. Подключение уличного освещения к проложенной инженерной сети

Установите фонари. При подключении каждого светильника:

  • зачистите концы кабелей;
  • скрутите фазные провода с центральными контактами фонаря;
  • заизолируйте соединения при помощи изоленты;
  • удостоверьтесь в герметичности изоляции;
  • проверьте сопротивление нуль-фазы и заземление при помощи тестера.

После завершения этих работ проложенный кабель можно подсоединять к выключателям и основной электросети загородного дома.

Этап 4. Установка автоматической системы управления наружным освещением

Установка автоматической системы управления освещением забора предполагает монтаж замыкающего и размыкающего цепь фотоэлемента. После его подключения и настройки светотехника начнет работать в автоматическом режиме.

Прокладка кабеля по каменному или бетонному забору

С точки зрения ПУЭ, выполнение работ проводится по аналогии с каменной стеной здания. При высоте линии от 2.75 м, достаточно незащищенного изолированного повода с внешней оболочкой.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Согласно Правил, подойдет обычный ВВГ соответствующего сечения. Однако, учитывая расположение проводки, лучше использовать силовой кабель в двойной оболочке.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Если забор монолитный (каменная или кирпичная кладка, или он отлит из бетона), кабель укладывается непосредственно на поверхность, с помощью стандартных клипс (хомутов) для уличного монтажа. Они могут быть пластиковыми или металлическими.

Существуют отдельные правила для самонесущего изолированного провода (СИП). Поскольку он имеет один слой изоляции, при монтаже обеспечивается зазор 60 мм. Для этого предлагаются специальные монтажные хомуты.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Если забор собран из бетонных наборных панелей, крепить кабель непосредственно на плоскость нельзя. При ветровой нагрузке, панели могут смещаться, и проводка рано или поздно оборвется. В таком случае кабель крепится на несущий трос, а точки подвеса размещаются на опорных столбах.

Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Если прокладка на высоте менее 2.75 м от грунта, требуется внешняя защита кабеля. Во-первых, возможно случайное его повреждение. Во-вторых, на такой высоте есть риск поражения электротоком. Проводка укладывается в короб, кабельный рукав (гофр), или трубу. Материал не имеет значения — главное обеспечить механическую защиту.

Правила и ГОСТ

Однако помните главное — ни один нормальный энергетик или инспектор энергонадзора никогда не примет у вас такую работу. Более того, не позволит подать напряжение на этот потенциально опасный участок сети, выполненный с нарушениями.

Безусловно, если вам нужно проложить СИП под землей от уже подключенного к электроснабжению дома до соседнего гаража или пристройки, никто вам не может запретить этого сделать.Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Для самого себя, вы вольны изощряться как угодно. Никто вас за это не накажет и даже не выпишет штраф. Это будет только ваше дело до одного рокового момента, пока кого-нибудь не убьет или покалечит из посторонних

Что будет причиной тому — ток утечки или шаговое напряжение не важно

Как только соответствующие органы начнут искать причину, будут подняты все нормативы и документы на которые вы наплевали или считали не обязательными, либо попытались их обойти своими инновациями и доработками.

А правила говорят следующее: Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Поэтому если вы электрик который выполняет работу по найму, никогда не идите на поводу у заказчика. Отвечать в конечном итоге придется именно вам.

Никто не будет обращать внимание на тектонические сдвиги пластов земли, или большое нашествие грызунов, либо аномальное затопление участка из-за дождей или паводка. Когда следователь поймет, что причина несчастного случая — несоответствие технологии применения СИП, то вцепится в это моментально

Если же вы сделаете все по правилам, с соблюдением действующих норм, то и претензий к вам не будет. Тут уже встанет вопрос не о монтаже, а о правильной эксплуатации кабеля в течении всего периода его работы с момента подключения.Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

Несчастный случай с посторонними или лично с вами, это конечно же крайний вариант последствий укладки СИП в землю. Чаще всего происходит следующее:

  • изоляция провода со временем стареет и разрушается
  • вода так или иначе попадает в трубу, в которой проложен СИП
  • появляется небольшая, но постоянная утечка тока
  • счетчик начинает мотать почему то немного больше киловатт чем обычно, а вы все это оплачиваете
  • прибавьте сюда еще и падение напряжения на несколько дополнительных вольт
  • чем больше протяженность провода, тем вероятнее такой исход. И тем больше денег за не потребленную электроэнергию вы будете платить.

Иногда просто исчезает напряжение вследствие обрыва или нарушения контакта. При этом простое пропадание света это только полбеды от повреждения. Чаще всего, многие из таких аварий сопровождаются утечками тока по оболочке и последующими за ними пожарами.

И если в бронированном кабеле внешняя оболочка заземляется, и тем самым обеспечивается его защита, то в проводе СИП попросту и заземлять нечего.Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

К тому же не всегда получается произвести идеальный монтаж и прокладку сетей под землей.

Обязательно в процессе работ придется протягивать провода через узкие отверстия, проходить изгибы и повороты и риск хоть как-то повредить и поцарапать провод без внешней оболочки очень велик.Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

В будущем именно это место и будет самым слабым звеном в электрической цепи. Кабель в отличие от СИП, изначально изготавливается с необходимой стойкостью к механическим воздействиям, обусловленной прокладкой в грунтах, трубах и блоках.Можно ли завести в дом кабель в металлорукаве с ПВХ по забору?

В общем, подводя итог всему вышесказанному можно сделать однозначный вывод — прокладка провода СИП под землей категорически запрещена. Не нужно придумывать дополнительные виды защит, чтобы обойти этот запрет. Просто изначально грамотно планируйте закупку материалов и используйте их по своему прямому назначению.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
