Почему может часто срабатывать дифавтомат при подключении холодильника?

По каким причинам может сработать дифавтомат?

В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать. С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие). С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие)

С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).

Рассмотрим каждый из вариантов более подробно:

Срабатывание без нагрузки.

В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.

Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.

В такой ситуации АВДП может срабатывать ложно.

Причиной проблемы может быть:

  • Поврежденная изоляция;
  • Наличие скруток;
  • Просчеты в расположении распредкоробок;
  • Электрофурнитура.

Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.

Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.

Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.

При замыкании «нуля» и «земли».

Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.

Почему может часто срабатывать дифавтомат при подключении холодильника?

Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.

Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.

С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.

  1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
  2. При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

Читайте по теме — как действует электрический ток на организм человека.

Выбивание при вводе электропроводки в эксплуатацию

В случае нового строительства или капитального ремонта жилища прокладывается новая электропроводка и соответственно устанавливается электрический щит с устройствами защиты от токов утечки и короткого замыкания.

После монтажа и включения автоматов проявляет себя неисправность. Дифавтомат выбивает либо сразу, либо после подключения нагрузки.

Дефект в самом приборе в данном случае исключается, так как он проверялся при покупке. Единственное, что нужно сделать, это проверить значения отключающего и номинального тока дифавтомата.

Они должны соответствовать значениям, предварительно рассчитанным и указанным в схеме. Вторую причину можно исключить, заменив нагрузку обычной настольной лампой.

Почему может часто срабатывать дифавтомат при подключении холодильника?

Обычно так делают на уже работающей системе электроснабжения. На впервые включаемой электропроводке нужно начинать с проверки монтажа.

Проверку дифференциального автомата начинают с включения устройства в тестовом режиме. Если срабатывает, значит, он исправен. Последовательность дальнейших действий такая:

  • убедитесь, что отключена нагрузка;
  • включите автомат, если выбило, значит, неправильное подключение проводников;
  • убедитесь, что к верхним контактам с обозначением N подключен нулевой провод, а к контакту L фазный;
  • проверьте нижние контакты дифавтомата на предмет правильности подключения проводов от контролируемой линии;
  • попробуйте включить устройство защиты.

Обращайте внимание на то, откуда идет нулевой провод. К верхнему контакту он должен идти от нулевой шины

К нижней клемме подсоединяется нулевой провод от контролируемой линии, приходящий с распределительной коробки. Если опять выбило, то следует проверить соединения уже в ней самой.

Выбираем способ

Для начала разберемся с основными вариантами электромонтажных работ, т.к. домашняя электропроводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. К тому же изделие можно установить только на вводном щитке в квартире либо на каждую отдельную группу проводов. В зависимости от этих условий, схема подключения дифавтомата может быть немного видоизмененной, да и самой устройство будет иметь другую конструкцию (двухполюсный либо четырехполюсный).

Итак, рассмотрим по порядку каждый из способов подключения дифавтомата в щитке.

Простейшая защита

Наиболее простой способ установки – один вводной дифавтомат, обслуживающий всю квартирную проводку. В этом случае необходимо покупать мощное устройство, рассчитанное на токовую нагрузку от всех электроприборов в помещении. Недостаток такой схемы подключения заключается в том, что если защита сработает, самому найти проблемную зону будет проблематично, т.к. пробой может быть где угодно.

Обратите внимание на то, что земляной провод проходит отдельно, соединяясь с заземляющей шиной, к которой подсоединяются все PE-проводники от электроприборов. Также важный момент заключается в подсоединении нулевого проводника. Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети

Популярные статьи  Сколько площади земли надо закладывать на трансформатор для присоединения к электросетям до 150 кВт?

Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата

Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата.

Надежная защита

Усовершенствованным вариантом подключения дифавтомата в доме является следующая схема:

Как Вы видите, на каждую группу проводов установлено по отдельному устройству, которое сработает только в том случае, если опасная ситуация возникнет у него на «участке». В то же время остальные изделия не среагируют и будут работать в своем обыкновенном режиме. Преимущество такого варианта подключения заключается в том, что при возникновении утечки тока, короткого замыкания либо перегрузки электросети можно сразу же найти проблемный участок и переходить к его ремонту. Недостаток такого способа установки дифавтомата – повышенные материальные затраты на приобретение нескольких аппаратов.

Без заземления

Выше мы предоставили несколько примеров, в которых присутствовал заземляющий контакт. Однако на даче и в старых домах (а соответственно и со старой проводкой) использовалась двухпроводная сеть – фаза и ноль.

В этом случае подключение дифавтомата осуществлялось по следующему принципу:

Если в Вашем случае также отсутствует «земля», обязательно осуществите замену электропроводки в доме на новую, более безопасную.

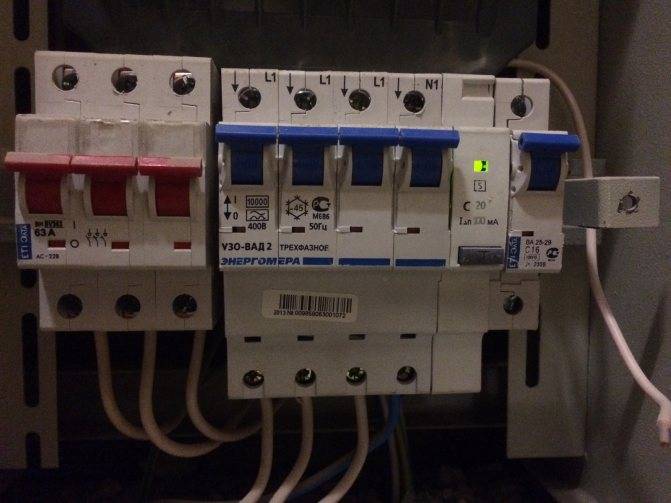

В трехфазной сети

Если Вы решили установить дифавтомат в коттедже, гараже либо современной квартире, где применяется трехфазная сеть на 380В, в этом случае необходимо использовать 3 фазный автомат. На самом деле схема не будет отличаться от предыдущих, если не учитывать тот факт, что на вводе и выводе из корпуса нужно подключить по четыре жилы.

На схеме показано, как подключить трехфазный дифавтомат к сети:

Вот мы и предоставили существующие способы подключения дифференциального автомата своими руками. Наиболее правильным вариантом является тот, который с заземлением и несколькими отдельно установленными устройствами.

Также советуем просмотреть наглядную видео инструкцию с правильным подсоединением проводов:

Селективная схема

Причины отключения в работающей электросети

Причины выбивания дифавтоматов в работающей сети те же, что и во вновь вводимой электропроводке. При анализе ситуации необходимо учитывать общее состояние электрической сети:

  • какие провода использовались;
  • тип изоляции;
  • двухпроводная или трехпроводная проводка.

Нужно выяснить есть ли местное заземление. На последних моделях дифавтоматов на передней панели появилась индикационная площадка. Она помогает определить причину срабатывания дифавтомата.

Если при выбивании устройства площадка не вышла за плоскость передней панели, значит это токи утечки, если вышла, то срабатывание прибора вызвало короткое замыкание или перегрузка.

Может быть и наоборот, надо смотреть инструкцию на данный прибор. Такая возможность, конечно же, облегчает поиск неисправностей.

Частые ошибки при подключении

Неверные действия при установке УЗО приводят к неприятным последствиям: аппарат срабатывает даже без утечки тока в электроцепи и нормальной нагрузке. Опасность несет другая ситуация, когда срабатывания не происходит при наличии утечки тока.

Наиболее распространенные ошибки при проведении электромонтажных работ:

  1. После дифференциального автомата имеется заземление с нейтральным проводом. К примеру, нуль объединен с открытым участком электрической установки или с нулем проводника защиты. Чтобы не допускать этой грубой ошибки, нужно использовать фазу и ноль одного конкретного выключателя. Это даст возможность избежать соединения фазы и нуля, проведенных через защитную систему, с другими фазовыми и нейтральными проводниками.
  2. Неполнофазное подключение защиты. Проблема состоит в неправильном подключении нагрузки до выключателя рабочей нейтрали. Ток, идущий через нагрузку, является дифференциальным для устройства защитного отключения. Это приводит к ложным срабатываниям УЗО.
  3. Скрученное заземление и нулевой проводник в розетке. Последствие этого — ложное срабатывание при включении одного из электрических приборов. Нагрузка присоединяется к цепи, не входящей в зону ответственности УЗО. Иными словами, ток направляется по перемычке.
  4. Соединение пары дифференциальных переключателей со скрученными нулевыми проводами. В результате такой ошибки по обоим аппаратам идет дифференцированный ток и срабатывают без реальной необходимости один или сразу два УЗО.
  5. Установлены несколько УЗО с неверно присоединенными нулями. Последствие этого — одновременное срабатывание дифференциальных приборов.
  6. Некорректное подключение фазы и нуля при наличии нескольких УЗО и разных дифференциальных выключателях. К примеру, нагрузку присоединяют к нулю, который должен защищать другую электроцепь. Результат ошибки — ложные срабатывания одной или обеих систем.
  7. Нарушение полярности при выполнении подключения: фаза идет на ноль, а нулевой проводник — на фазовый. Вследствие этого не срабатывает дифференциальный выключатель, так как токи текут в одну сторону. Это приводит к отсутствию взаимной компенсации магнитных токов. Входящую фазу нужно направлять в клемму, промаркированную буквой L, а входящий ноль — присоединять к клемме, обозначенной как N. Верхние клеммы в приборе входящие, а нижние — исходящие.

Почему важно не допускать ошибки при подключении УЗО

Достаточно широко распространены ситуации, когда защитное устройство начинает работать неправильно. Например, периодически происходят отключения, которые ничем не обоснованы, то есть утечек тока нет и нагрузка не превышает допустимые параметры.

При этом основная масса людей предпочитает купить новое УЗО и не задумывается о причинах столь некорректной работы устройства этого вида.

А между тем зачастую проблема обусловливается неправильным монтажом, что и является причиной сбоев в работе. Работа электромонтажников, которые осуществляют установку УЗО, по некоторым причинам может быть произведена с ошибками, влияющими на эффективность защиты.

Исходя из этого, надо знать нюансы функционирования УЗО, чтобы ошибки при подключении узо не перешли в разряд неразрешимых проблем.

Популярные статьи  Что такое КИПиА: расшифровка аббревиатуры и виды
Чем грозит ошибочное подключение УЗО? Если подключение было произведено не правильно, УЗО не будет выполнять своих прямых функций, т.е. не будет реагировать на ток утечки, а также возможно присутствие ложных срабатываний при отсутствии каких, либо повреждений в сети.

В данной статье хотел бы показать наиболее часто встречающиеся ошибки при подключении УЗО.

Проверка замыкания

Если дифференциальный автомат срабатывает из-за короткого замыкания, это обнаруживается проще всего. Подключенный к линии в качестве нагрузки прибор обычно не работает. У него тоже есть предохранители, которые наверняка перегорели, корпус может быть немного закопченный или провода немного оплавленные.

Если в линии несколько приборов, то неисправный прибор отключают, а дифавтомат включают вновь. При этом он должен встать на контроль. При повторном выключении нужно смотреть, как быстро это произошло.

Если мгновенно, значит, где-то еще замыкает. Отключайте нагрузку постепенно. Убрали один прибор, включили дифавтомат, ждите реакцию.

Если защитное устройство стоит на контроле, значит и отключенный прибор неисправен, если нет, то отключаем следующий, пока не убедимся в исправности всей подключенной техники.

Если с электроприборами все нормально, то при мгновенном отключении имеется замыкание в линии. В первую очередь короткое замыкание может произойти в розетках и распределительных коробках, в местах соединений. Как проверить сеть в этом случае?

Надо найти перегоревший провод и заменяете весь участок (часть линии от одного места соединения проводников до другого).

Почему водонагреватель выбивает УЗО — какой аппарат поставить

Почему может часто срабатывать дифавтомат при подключении холодильника?

Устанавливая в квартире или доме электробойлер, нужно позаботиться о безопасном подключении. Поскольку он обладает большой мощностью, обязательно нужно поставить УЗО на водонагреватель. Это устройство защищает от сгорания при скачках напряжения в сети.

Как проверить УЗО на срабатывание

Специалисты рекомендуют раз в месяц проверять, как отключается автомат, чтобы своевременно избежать аварии. Сделать это несложно самостоятельно: достаточно нажать кнопку «Тест», которая находится на корпусе. В этот момент произойдет инсценировка утечки тока, и прибор отключится (при исправной работе).

Если защита не срабатывает, нужно произвести ее замену. Как это сделать, мы расскажем ниже.

Почему выбивает УЗО

Почему вырубает автомат в нагревателях «Термекс», «Аристон»? На это могут быть свои причины:

Пробита изоляция ТЭНа. При образовании накипи или износе изоляция нагревателя повредилась. Спираль внутри корпуса контактирует с водой, что приводит к отключению системы. Понять это можно по тому, что вода из смесителя начинает бить током. Визуальный осмотр ТЭНа поможет определить и устранить проблему.

  • Утечка тока. Повреждена проводка. Возможно, произошло повреждение изоляции. В это время на оголенный провод подается питание, поэтому при включении может выбивать пробки и защиту. Нужно полностью осмотреть проводку и заменить поврежденные элементы.
  • Большая нагрузка. Бойлер — мощная техника. Если одновременно подключить несколько приборов (плиту, утюг, фен), тогда может сработать защита от перегрузки. Поэтому позаботьтесь, чтобы во время работы нагревателя другие приборы не включались. Либо выберите УЗО, рассчитанное на большую мощность, которое не будщет выбивать при нагрузке.
  • Неисправность устройства отключения. Причины: изделие собрано из некачественных деталей или указанная мощность не соответствует заявленной. В таком случае контакт может пробивать на пластину и нагревать ее. В результате срабатывает защита.
  • Причина, почему срабатывает УЗО, может быть в неверном подключении.
  • Дифавтомат размещен неправильно.
  • Бойлер пробивает на корпус. Внутри нарушена проводка: оголенная часть провода касается корпуса и держит его в напряжении. Пользователь может ощутить небольшой разряд. Из-за утечки тока выбивает автомат. Нужно заменить проводку, изолировать повреждение не рекомендуется.

Нельзя устанавливать мощный прибор без заземления.

Выше мы писали, как проверить УЗО. Теперь расскажем, как его заменить при поломке.

Как поставить новую защиту

В качестве новой защиты можно использовать дифавтомат. Аппарат уже включает в себя устройство защитного отключения. Он не допускает перегруза и сгорания электроприбора. Что лучше выбрать? Давайте сравним:

Устройство защиты предохраняет от поражения электрическим током методом сравнения фазы и нуля. Как только их показатели превышают норму, оно срабатывает.

Выбирайте проверенных производителей. Учитывайте, что сила тока должна несколько превышать значение техники.

УЗО подключается только в паре с автоматом. Однако при его срабатывании вы сразу знаете, в чем причина проблемы. Если у вас место ограничено, тогда лучше отдать предпочтение дифавтомату. Но при его отключении в поисках причин придется покопаться.

  • Если брать дифференциальный прибор, то он сразу подсоединяется к фазе и нулю. Тогда как устройство отключения нуждается к подключению фазы на автомат, а затем на выход.
  • Срок службы зависит от фирмы и качества изготовления. Но при поломке устройство защиты заменить проще, чем дифференциальное.

Для бойлера «Термекс» и «Аристон» мощностью 2 кВт выбирайте дифавтомат на 16 А, а УЗО на 20 А.

Подключение возможно двумя способами:

  • Устройство небольшой мощности подключается к розетке. Она должна быть влагостойкой и заземленной, особенно если установка проходит в ванной комнате. Если мощность не будет соответствовать, розетка начнет греться и искрить.
  • Через электрощиток. Для соединения используется медный кабель. Включение происходит с помощью автомата.

Лучше всего подключать водонагреватель к сети с наименьшим количеством соединений. Выбирайте проверенные и качественные изделия, которые надежно защитят вашу технику.

Вам помогла статья?

Да Нет

Что такое дифавтомат?

Это схожее по назначению с УЗО устройство, но с расширенным функционалом. Поскольку содержит встроенный защитный автомат, действие которого такое же, как у имеющегося в распределительном общем для дома щитке. Помимо срабатывания на прерывание цепи при обнаружении утечки, дифференциальный автомат защищает домашние приборы, включённые в сеть, от возникающих перегрузок в ней и последствий коротких замыканий на линии.

Популярные статьи  Правда ли, что на Саяно-Шушенской ГЭС нельзя показывать пальцем вверх?

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

То есть его наличие гарантирует надёжную защиту от большего числа проблем из-за нарушения целостности проводки, неправильного применения включённого электроприбора или изменений в напряжении по какой-либо причине.

Что следует учитывать при подключении дифференциального автомата

Вне зависимости от типа электросети (с одной или тремя фазами), следует придерживаться некоторых рекомендаций, чтобы избежать проблем во время установки:

Кабели питания необходимо фиксировать к прибору с верхней части, а провода, отходящие к энергопотребителям – к нижней части. При этом на корпусе большинства устройств уже имеется схема и маркировка разъемов, чтобы не запутаться.

Следует обращать внимание на обозначения разъемов

  • Придется учитывать полярность контактов. При этом оборудование для защиты электросети, согласно правилам имеет следующие обозначения разъемов: фаза — L, нейтраль – N. Приводящий проводник маркируется– 1, а отходящий проводник – 2. При неправильном подключении контактов, прибор останется работоспособными, но не сработает в опасный момент.
  • При наличии некоторой автоматики, схема предполагает возможность подключения всех нейтральных проводов к одной перемычке. Только в случае с дифавтоматом делать это категорически запрещено. Иначе будет наблюдаться постоянное отключение питания. Поэтому, чтобы избежать сбоя работы, необходимо каждый контакт нейтрали подключать только к тому ответвлению, которое для него предназначается.

Неправильный вариант подключения

Ключевую роль в функционировании прибора играет правильное подключение, ведь большинство ошибок становятся причиной сгорания дифавтомата. Так, если не хватает длины провода, то потребуется его нарастить.

При необходимости допускается переворачивание аппарата на монтажной планке, но тогда имеется шанс запутаться в процессе дальнейшей установки. Делать это допускается только людям, которые хорошо знакомы с электрооборудованием.

Подключение узо

Подключение стиральной машины лучше доверить специалисту электрику, однако при наличии базовых знаний в электромонтажной отрасли, выполнить эту задачу можно самостоятельно без особого труда. Подключать к электросети стиральную машину через УЗО следует с соблюдением правил безопасности, соблюдать все требования и учитывать технические характеристики как стиральной машины, так и электропроводки.

  1. Мощность, сечение и маркировка проводки. Самая распространенная мощность стиральных машин составляет от 2 до 2,5 кВт. Значение этой характеристики написано в документах на стиральную машину или на задней стенке самой машины. Основываясь на её мощности можно выбрать проводку правильного сечения. В том случае, если розетка под стиральную машину запитана двужильным, а особенно алюминиевым проводом, необходимо заменить электропроводку трехжильным медным кабелем. В таком случае лучше взять провод с сечением 2,5 кв. мм, ведь в эту розетку будут включаться и другие электроприборы, например, электробритва или фен.
  2. Заземление электроприборов. Поскольку стиральные машины чаще всего устанавливаются в ванной комнате, их оснащают максимальной системой защиты от поражения током – 1 класс защиты. Это значит что аппарат оснащен системой заземления, которая встроена в вилку питания.
  3. Розетка. С учетом наличия системы заземления в вилке электроприборов, розетку лучше выбрать с соответствующим контактом, так называемую «евро» розетку. Если розетка будет устанавливаться непосредственно в ванной комнате, лучше отдать предпочтение модели с повышенной степенью защиты. Такие модели рассчитаны на эксплуатацию в помещениях с повышенной влажностью.

Это интересно: Сжимается ли обмотка соленоида при протекании через неё тока?

Перегрузка

Если дифавтомат отключается не сразу при включении нагрузки, а через несколько секунд или минут, то здесь явно присутствуют токи перегрузки, но их значения не достаточны для мгновенного срабатывания.

Поэтому отключение происходит из-за срабатывания теплового расцепителя. На линии слишком много потребителей. Так бывает, когда на одну розетку цепляют через тройник несколько мощных приборов. Надо убрать часть нагрузки, переключить электротехнику на другие линии, если есть возможность.

Если позволяет сечение проводки, можно добавить количество розеток и заменить дифавтомат на прибор с большим номинальным током.

Кстати, если дифавтомат сработал от теплового расцепителя, то он сразу не включается. Ему нужно время для остывания биметаллической пластины. Это тоже хороший признак для локализации и поиска неисправности.

Причины отключения в работающей электросети

Причины выбивания дифавтоматов в работающей сети те же, что и во вновь вводимой электропроводке. При анализе ситуации необходимо учитывать общее состояние электрической сети:

  • какие провода использовались;
  • тип изоляции;
  • двухпроводная или трехпроводная проводка.

Нужно выяснить есть ли местное заземление. На последних моделях дифавтоматов на передней панели появилась индикационная площадка. Она помогает определить причину срабатывания дифавтомата.

Если при выбивании устройства площадка не вышла за плоскость передней панели, значит это токи утечки, если вышла, то срабатывание прибора вызвало короткое замыкание или перегрузка.

Может быть и наоборот, надо смотреть инструкцию на данный прибор. Такая возможность, конечно же, облегчает поиск неисправностей.
