Термостойкий провод РКГМ

Где используется кабель?

Провода специального назначения применяются:

  • Для установки электрической сети на улице (при умеренном климате).
  • В химической отрасли. Это возможно за счет специальной резиновой изоляции, не подверженной воздействию на нее химических веществ и ультрафиолетового излучения. Также данные кабели невосприимчивы к плесени и грибку.
  • При помощи РКГМ можно изготавливать специальные обмотки для переменных машин и мощных электрических установок.

Характеристики провода специального назначения РКГМ позволяют широко использовать его при обустройстве электросетей в суннах и банях.

Расшифровка маркировки

По действующим техническим условиям провод является одножильной или многожильной продукцией. В соответствии с классификацией, представленной в ГОСТе 22 483−1977 года, его центральной медной нити присвоен IV класс гибкости.

Используются определенные буквы в обозначении кабеля РКГМ. Их расшифровка показывает следующее:

  1. Первой буквой иногда бывает А. Она обозначает использование алюминия в качестве материала центральной жилы. Если ее нет, тогда при производстве провода применялась медь. Цветной металл обладает высокой проводимостью электрического тока и не окисляется.
  2. Вторая буква Р указывает на тип изоляционного материала (резины).
  3. Третья буква К демонстрирует характеристики резинового покрытия, используемого для изоляции. В составе провода применяется кремнийорганический каучук, иначе его именуют силиконовой резиной. Именно такой вид изоляции придает готовому изделию прочность в трудных условиях работы.
  4. Буква Г означает, что кабель гибкий. По инструкции производителя к гибкому классу относят провода не меньше IV класса.
  5. Последняя буква М указывает на еще одну оплетку в конструкции кабеля, в этом случае применяется слой стеклянных волокон. Для увеличения защитных характеристик пласт насыщается эмалью и лаком.
  6. В некоторых маркировках после букв ставится цифра, которая представляет информацию о поперечном сечении кабеля.

ПВКВ

При эксплуатации электрических машин возникает несколько вредных факторов. Здесь и повышенный уровень температуры и вибраций. Специально для этого разработан одножильный термостойкий провод типа ПВКВ, его маркировка расшифровывается так:

  • П – провод;
  • В – для выводов электрических машин;
  • КВ – изоляция выполнена в два слоя кремнийорганической резины.

Термостойкий провод РКГМ

Марка ПВКВ устойчива к вибрации, хорошо изгибается. Работает в диапазоне температур вплоть до 180 градусов Цельсия, а устойчивость к повышенной влажности позволяет его использовать не только для электрических машин, но и для подключения светильников в банях.

Маркировка: расшифровка символов

  1. Первая маркировочная буква – А. Она обозначает, что токопроводящий элемент изготовлен из алюминия. Отсутствие этого символа означает – токоведущая жила выполнена из меди. Медь, в отличии от алюминия обладает лучшей электропроводимостью и механическими свойствами.
  2. Второй символ – Р. Показывает вид изоляции. Р – резиновый обвод.
  3. Третий – К. Характеристики резиновой защиты, К – кремнийорганическая (силиконовая). Этот пункт один из самых главных при выборе типа кабеля.
  4. Символ Г. Показатель гибкости кабеля. Классы гибкости указываются в нормативных документах на данный тип провода.

Изображения поперечных сечений кабелей РКГМ, по 6 их основным классам

  1. Последний буквенный символ – М. Этот символ показывает на дополнительную оплетку. Буква М – стекловолоконный обвод.
  2. После буквенных обозначений прописываются цифровые символы. Цифра в конце маркировки – сечение электропровода. (пример: РКГМ 25 – токопроводящая единица с поперечным сечением 25 квадратных миллиметров).  статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Существующие разновидности кабеля

  1. РКГМ 0,5.

Поперечное сечение 0,5 мм2, предназначается для работы в условиях напряжения 660 В и повышенной частоты – 400 Гц. Область применения кабеля:

  • для работы при повышенной влажности воздуха – 100%;
  • монтаж осуществляется при величине температуры 15 °С и выше;
  • наименьшее значения радиуса изгиба – двойной диаметр проводника.

Стоимость – (9- 10) рублей за метр.

  1. РКГМ 16.

Имеет сечение жилы 16 квад.мм. Назначение – как выводных контактов электрических установок и машин, под напряжением 660 – 1140 В. При рабочей частоте 60 – 400 Гц. Данным тип применим:

  • при условиях отсутствия агрессивных и масло-текучих средах;
  • рабочие температурные условия (70 – 190 °С);
  • можно использовать при влажности 90 – 100% с температурным показателем 35 °С и ниже;
  • установка кабеля допускается при +15 °С и выше.

Стоимость – (110-130) ₽/м.

  1. РКГМ 50.

Поперечное сечение 50 мм2. Применяется для работы электро-устройств с:

  • напряжением – 660, 1140 В;
  • частотой – 60, 400 Гц.

Эксплуатация данного типа кабеля проводится при условиях:

  • температуры (60-180) °С;
  • выдержка перегибов составляет – 10-12 циклов;
  • рабочее атмосферное давление (1,4 кПа – 295 кПа).

Цена на 1 метр – (330 – 400 ) ₽.

  1. РКГМ 95.

Провод работает только при напряжении 660 В и частоте 400 Гц.

Применяется при эксплуатации на объектах с повышенной влажностью, с температурой 25-35 °С. Установка кабеля при работе с электро-механизмами осуществляется при температурах 10 – 15 °С. Радиус изгиба составляет двойной радиус самого электро-кабеля. Цена – (600 — 750) рублей/метр.

  1. РКГМ 150.

Рабочая среда данной модели:

  • частота 100-400Гц;
  • напряжение 380 – 660 В;
  • атмосферное давление (1,0 – 300 кПа);
  • температура – (15 – 30) °С.

Номинальная стоимость – (1300 – 1500 ) ₽/м.

Достоинства кабелей РКГМ:

  • не подвергается воздействию влаги, плесени и другой вредоносной среды;
  • постоянные свойства при изменении условий окружающей среды;
  • высокий уровень термостойкости, отдельный тип изоляции не возгорается до 250 °С;
  • механическая неуязвимость, благодаря резиновой изоляции.

Производители

Рассматриваются предприятия, которые представляют на отечественном рынке термостойкий провод РКГМ высокого качества:

  • «Камкабель»;
  • «Уралкабель»;
  • «Рыбинсккабель»;
  • «Новомосковский» кабельный завод.

Провода РКГМ производятся с учётом всех международных параметров, которые требуют технические условия на кабельную продукцию. Если есть необходимость в замене изделия, эту марку изделия можно заменить на другой подходящий по техническим параметрам провод.

Предприятие «Камкабель»

«Камкабель»

Компания выпускает провода, которые предназначены для выводных концов обмоток температурного класса «Н» (+180°С) электрических машин и аппаратов на переменное напряжение до 660 В частой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.

Жаростойкий провод предназначен для эксплуатации во всех макроклиматических районах на суше, кроме регионов с очень холодным климатом. Провода выдерживают не менее 10 циклов изгибов вокруг цилиндра, равному двукратному диаметру провода. Провода устойчивы к воздействию пониженного атмосферного давления до 1,3×102 Па (1 мм рт.ст.) и повышенного атмосферного давления до 29,4×104 Па (3 кгс/см2). Провода устойчивы к воздействию вибрации и механическим ударам, плесневых грибов. Срок службы изделий — не менее 8 лет.

Популярные статьи  Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

АО «Уралкабель»

«Уралкабель»

Имея в собственности современное технологическое оборудование, ЗАО «Уралкабель» выпускает кабельную продукцию для различных отраслей народного хозяйства. Основными потребителями продукции являются предприятия металлургического, нефтегазодобывающего, энергетического комплексов, автомобильной, авиационной, строительной промышленности, Министерство обороны, Федеральное агентство по атомной энергии, структурные подразделения ОАО «Российских железных дорог».

«Рыбинсккабель» — особенности предприятия

«Рыбинсккабель»

Завод основан в 1949 году для обеспечения потребностей автотракторной отрасли. Находясь в центре промышленной зоны, «Рыбинский кабельный завод» быстро превратился в крупное предприятие, основным направлением которого стало производство кабеля и провода для изделий гражданского и оборонного назначения. В 1989 году на промышленной площадке завода создан аналог совместного российско-австрийского предприятия «Волмаг» выпускающее эмальпровод. Сегодня «Рыбинский кабельный завод» выпускает более 16 000 маркоразмеров кабеля и провода.

ООО «Новомосковский» кабельный завод

ООО «Новомосковский Кабельный Завод» основан на базе бывшего опытного завода Всесоюзного научно-исследовательского проектно-конструкторского института кабельной промышленности (ВНИИКП) в г. Ереване, где впервые в начале 70-х годов внедрили в производство термостойкие провода на основе кремнийорганических силиконов. С тех пор предприятие накапливало опыт по производству высоконадежных проводов с многослойной изоляцией на основе кремнийорганических и фторкремний-органических резин класса нагревостойкости F и H, что также стало основным приоритетным направлением развития.

В завершение следует отметить, что сегодня на рынке кабельной продукции существует множество подделок, особенно китайского производства. Поэтому не стоит гнаться за дешевым кабелем, так как он не сможет обеспечить качественную изоляцию, жилы его могут быть снаружи похожими на медные, однако на практике может оказаться, что эти жилы алюминиевые, с омеднением. Такие изделия имеют значительно большее сопротивление.

Использование провода

Кабель подходит для прокладки мощных электрических линий в областях с умеренным и жарким климатом. Установочный электропровод изготавливается в соответствии с ГОСТом 16039−1979 и относится к категории МСТП, обозначающей серию монтажных термостойких проводов, применяемых для наружной разводки.

В бытовых и промышленных электрических сетях используются машины, работающие на основе метода электромагнитной индукции. Их коммутационные подсоединения к электрическим цепям нагреваются из-за способности явления создавать зоны повышенной температуры в близлежащих областях. Провод РКГМ выдерживает такие перепады и не разрушается.

Благодаря широкой номенклатуре выпуска изделие по сечению может выбираться для определенной ситуации. Оно предназначено для установки снаружи зданий и внутри помещений. Кабель используется:

  • в жилищном строительстве — при разводке электричества во влагостойких комнатах;
  • в производственных помещениях — для подсоединения мощных агрегатов к линии электропроводки, изготовлении слоев обмотки;
  • на химических промышленных объектах — в цехах с агрессивной средой.

Конструкция

Провод представляет собой нагреватель, выполненный из ленты фехраля, нихрома, либо нержавеющей стали. Поверх него методом сплошного оплетения накладывается двухслойная изоляция на основе жаропрочных нитей из стекловолокна или кремнеземного волокна.

Материал нагревательного элемента Материал изоляции Максимальная рабочая температура, °С
Нихром, марка Х20Н80, ГОСТ 12766.2-90 Фехраль, марка Х23Ю5Т, ГОСТ 12766.2-90 Нержавеющая сталь, марка 08Х18Н10Т, ГОСТ 4986-79 Стеклонить марки ВМПС ТУ 6-48-117-94 600
Нить кремнеземная ТУ 5952-148-05786904-99 1000

Конструкция изделия описана в документе ТУ 3568-011-66158671-2013 и должна соответствовать его требованиям.

Характеристики и область применения термостойкого провода РКГМ

В связи с тем, что к выводным концам электрооборудования и в частности электродвигателей напряжением до 0,66 кВ предъявляются дополнительные требования, применять обычные силовые кабеля нельзя. Поэтому существует особая категория кабельной продукции, которая называется «Кабели и провода специального назначения». В этой статье мы как раз и поговорим об одном из представителей данной категории, рассмотрев технические характеристики провода РКГМ, а также его область применения и таблицу сечений. Итак, все по порядку.

Расшифровка аббревиатуры

Первое, с чего нужно начать – рассказать вам, как расшифровывается маркировка РКГМ. Аббревиатура означает следующее:

  • буква «А» в начале отсутствует, что означает – жилы медные;
  • Р – изоляция резиновая, причем ее тип кремнийорганический, о чем свидетельствует следующая буква «К»;
  • Г – провод гибкий, не бронированный;
  • М – внешняя оплетка представлена стекловолокном, которое дополнительно пропитано жаростойким кремнийорганическим лаком и эмалью.

С конструкцией проводника вы можете ознакомиться на картинке ниже:

Обращаем ваше внимание на то, что РКГМ – это провод, а не кабель!

Основные параметры

Наиболее важные технические характеристики провода РКГМ:

  1. Номинальное напряжение (переменное) – до 660 В.
  2. Жила многопроволочная, сечением от 0,75 до 120 мм2, класс гибкости не ниже 4 согласно ГОСТ 22483-77.
  3. Минимальный радиус изгиба при монтажных работах должен составлять 2 диаметра.
  4. Относительная влажность воздуха 100% при температуре не выше +35°С
  5. Рабочая температура от -60°С до +180°С, при этом температура прокладки не ниже -15°С.
  6. Гарантийный срок службы 8 лет.
  7. Устойчив к горению.

Что касается всей номенклатуры сечений, а также массы провода РКГМ и диаметра, описание этих характеристик мы предоставили в таблице, с которой рекомендуем ознакомиться:

Область применения

Как мы уже говорили выше, провод марки РКГМ является термостойким и к тому же способен выдержать напряжение до 660 Вольт. Благодаря этому данный проводник применяется в следующих условиях:

  1. Монтаж электрических цепей внутри помещений и на улице при умеренном климате.
  2. Изготовление обмоток в мощных электроустановках, а также переменных машинах.
  3. Применение на предприятиях химической промышленности (т.к. резиновая изоляция не растворяется при воздействии химических веществ).
  4. Монтаж в местах, подверженных образованию грибка и плесени.

Что касается бытовых условий, то чаще всего провод РКГМ используют для прокладки электропроводки в бане, сауне, а также для подключения техники, находящейся в помещениях с повышенной температурой

Поэтому, если вы не знаете, какой кабель использовать для проводки в бане, обратите внимание на эту марку. Сечение 2.5 мм2 подойдет для розеточной группы, если не будут подключаться мощные электроприборы, а сечения 1.5 мм2 будет вполне достаточно для монтажа освещения (подключения светильников в парилке и т.д.)

К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении. Оба варианта показаны на фото ниже:

Помимо этого провод РКГМ может использоваться для того, чтобы провести электропроводку в ванной комнате либо подвале (технические характеристики допускают применение в местах с повышенной влажностью).

Обращаем ваше внимание на то, что проводник термостойкий, однако в среде с низкой температурой применять его не рекомендуется, т.к. оболочка имеет низкую стойкость к минусовым отметкам

Производители

Ну и последнее, о чем хотелось бы рассказать – какие заводы изготовители термостойкого провода РКГМ на сегодняшний день являются самыми качественными. По отзывам покупателей и собственному опыту можно сказать, что ведущими производителями на сегодняшний день являются:

  • Камкабель;
  • Уралкабель;
  • Рыбинсккабель;
  • Новомосковский кабельный завод.

Кстати, производство РКГМ должно осуществляться в соответствии с техническими условиями ТУ16.К80-09-90. Если вам нужен аналог данного проводника, то можете использовать на замену провод ПРКТ, у которого схожие технические характеристики.

Напоследок рекомендуем просмотреть полезные видео по теме:

Вот мы и рассмотрели область применения, расшифровку и технические характеристики провода РКГМ. Надеемся, информация была для вас полезной!

Будет полезно прочитать:

samelectrik.ru

Расшифровка и конструкционные характеристики

Маркировка любого кабельного изделия основывается на материалах изготовления, условиях использования и технико-эксплуатационных характеристиках. В случае с КГН при расшифровке получаем следующий результат:

  • К – силовой кабель;
  • Г – гибкий;
  • Н – наиритовая резина (внешняя изоляция).

Наиритовая резина знакома многим под другим названием – вулканизированный каучук. При вулканизации используют окиси цинка и магния, а главным преимуществом изделия является высокая устойчивость к воздействию многих реагентов, включая растворители, продукты нефтепереработки, кислоты, растительные или минеральные масла. Дополнительные плюсы наиритовой резины – повышенная прочность и сопротивляемость механическому истиранию. Даже в случае нагрева до 95 гр. Цельсия внешняя оболочка сохраняет свои положительные качества и не поддерживает горения.

При маркировке кабеля после КГН может стоять дефис и еще несколько букв, которые указывают на климатическое исполнение. Провод КГН-Т успешно эксплуатируется в тропических условиях, поскольку может справляться с воздействием плесневелых грибов. Кабель КГН-ХЛ можно применять при критически низкой температуре. Наличие приставки ls означает низкое выделение вредных токсичных веществ при нагреве.

Каждая жила в кабеле КГН производится из множество маленьких проволок. Обычно для их изготовления применяют луженое олово или его смесь со свинцом. Содержание олова в подобных смесях должно быть от 40%. Сложная композитная конструкция КГН подразумевает использование нескольких составляющих:

  1. Многопроволочная жила с классом гибкости не ниже пятого. В разрезе имеет круглое сечение.
  2. Жилы изолированы наиритовым или бутадиеновым каучуком.
  3. Между оловом (медью) и оболочкой размещают прослойку из полиэтилентерефталата. Это необходимо для исключения залипания между данными материалами.
  4. Внешняя оболочка изготавливается из полихлоропреновой резины РШН-1.
  5. Дополнительная пленка из полиэтилентерефталата или талька, исключающая слипание остальных резиновых составов (изоляции жил и наружной оболочки).

Все перечисленные промежуточные прослойки являются характерной особенностью КГН, что отличает его от проводов остальных типов. С другой стороны, это приводит к повышению стоимости кабеля за счет наличия специфических параметров. КГН можно эксплуатировать на производственных, административных и жилых объектах при условии, что на него не падают солнечные лучи. С другой стороны, в жилых и административных зданиях нет агрессивных сред, поэтому использование данной модификации нецелесообразно. Вместо КГН лучше взять тот же КГ.

Максимально допустимое количество жил для КГН – пять (независимо от диаметра), минимальное – один. Площадь сечения отдельных проводников находится в диапазоне от 0,75 до 120 кв. мм.

Это интересно: Провод РКГМ — технические характеристики, расшифровка, применение

Конструкция кабеля КГН — 0,6/1кВ

  1. Токопроводящая жила – медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки, луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40%.
  2. Разделительный слой – синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.
  3. Изоляция – из резины изоляционной. Изолированные жилы имеют отличительную расцветку, сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы, кроме заземляющей. Жила заземления имеет зелено-желтый цвет или обозначена цифрой 0. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей.
  4. Скрутка – изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
  5. Разделительный слой – поверх скрученных жил – синтетическая пленка, или тальк, или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.
  6. Оболочка – из резины шланговой маслостойкой, не распространяющей горение.

Виды прокладки

Установочный метод выбирают с учетом характерных преимуществ и недостатков. Открытую проводку проще контролировать визуально. Такой вариант подразумевает минимум затруднений на стадии монтажа и при выполнении ремонтных работ. Скрытая проводка не ухудшает эстетические параметры интерьера. Однако при выборе этой методики модернизация и устранение аварий будут сопряжены со значительными затратами.

Термостойкий провод РКГМ

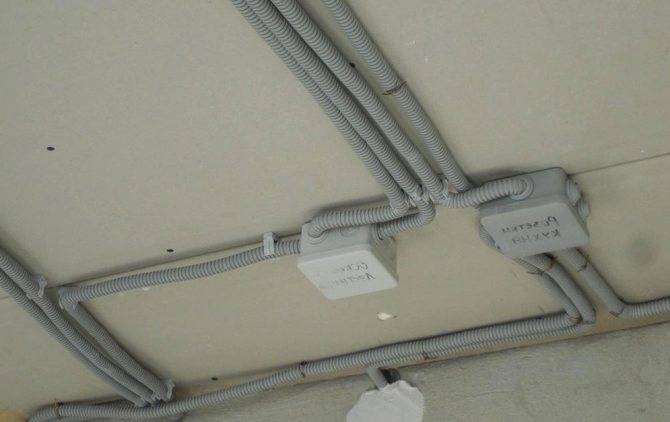

Монтаж проводки в гофрированных гибких трубах под конструкцией подвесного потолка

Следует не забывать о возможности прокладки кабеля в специализированных коробах. В этом случае начальные инвестиции будут выше. Однако для проверок и других рабочих операций пригодится возможность быстрой разборки корпуса. При корректном подборе комплектующих несложно обеспечить идеальный внешний вид. Такие конструкции создают дополнительную защиту сетей электропитания.

Производители

Улучшенные характеристики кабеля РКГМ делают его востребованным продуктом на рынке СНГ. Не удивительно, что отечественные заводы активно подключаются к изготовлению такой продукции, несмотря на сложности производства. Судя по отзывам, лучшие товары предлагают фирмы Рыбинскабель, Липаркабель (Красноярск), Камкабель, кабельный завод Новомосковска, а также Уралкабель.

Термостойкий провод РКГМ

При отсутствии в продаже нужного типа кабеля, можно использовать его аналоги. Главное требование — соответствие техническим параметрам ТУ16.К80-09-90. Альтернатива — провод типа ПРКТ, имеющий похожие характеристики.

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

С учетом сказанного сделать такие выводы. РКГМ — лучшее решение:

  • в быту он хорош при прокладке проводки в банях, саунах и ваннах;
  • в промышленности — для подключения мощных машин и при изготовлении обмоток крупной техники;
  • на химическом производстве использование РКГМ спасает изоляцию от повреждения (изделие устойчиво к краскам и лакам);
  • допускается установка на объектах атомной промышленности (после получения специальной лицензии).

Кроме того, РКГМ применяется для монтажа электрических плит, духовых и термических шкафов, а также других изделий, работающих в условиях высоких температур (в том числе в тропиках).

Провод для бани

При оборудовании частной бани рекомендуется использовать провод термостойкий РКГМ с кремнийорганической изоляцией и стекловолоконной оплеткой. Конструкция выдерживает температуру до +1850С и влажность воздуха до 100%. К уникальным качествам провода относятся:

  1. длительный срок службы (до 8 лет);
  2. рабочее напряжение 660 В;
  3. радиус изгиба — 2.

В процессе устройства осветительной системы в парильном помещении специалисты рекомендуют использовать кабель марки РКГМ 1*2,5, способный переносить высокую температуру и влажность. Характеристики продукта отечественной промышленности обеспечиваются медной жилой с изоляцией кремнийорганической резиной. Основным назначением провода является устройство вывода электроснабжения в условиях, не допускающих контакта с техническими маслами, кислотами, солями и щелочами.

К важным факторам рабочего материала с пропиткой изоляции термостойким лаком относится устойчивость к воздействию ультрафиолета, открытого пламени, плесени, атмосферным явлениям, механическим и динамическим нагрузкам. Маркировка популярного жаростойкого провода отражает следующие показатели:

  1. Р — изоляция резиновая;
  2. К — кремнийорганический (силиконовый) материал;
  3. Г — небронированный гибкий провод;
  4. М — стекловолоконная обмотка.
Популярные статьи  Порядок разработки монтажной схемы, её назначение и сфера применения

Основным элементом конструкции является медная многопроволочная жила 5 класса гибкости, скрытая в полимерной оболочке.

Стекловолокно и силикон не впитывают влагу, не разрушаются перепадами температурного режима, не горят, не дымят и не плавятся при контакте с открытым огнем. Изоляция не подвержена бактериальному, механическому, радиационному и химическому разрушению, эксплуатация провода при низких температурах может привести к растрескиванию защитного покрытия и короткому замыканию в электрической цепи.

Производители кабеля и их характеристики

  1. Камский кабель. Предприятие производит провода различного ценового сегмента и назначения:
  • энергетика;
  • металлургия;
  • угольная;
  • машиностроительная;
  • нефтедобывающая отрасль.

Продукция производится согласно требования стандартов РФ и международных стандартов BS и DIN.

  1. ОАО РыбинскКабель. Производится продукция кабелей с медными и алюминиевыми жилами. Кроме этого завод выпускает:
  • провода силовые для прокладывания с рабочим напряжением 1 кВ;
  • силовые проводники для нестационарной установки;
  • для судостроения;
  • для строительного оборудования;
  • для автомобилестроения.
  1. Уралкабель. Базовая продукция ориентирована на потребителей народного хозяйства, к таким относятся:
  • нефте-, газодобывающая отрасль;
  • авто-, авиа-, корабелестроительная;
  • энергетическая.

Каждый производитель, имеет большой спектр выпускаемой продукции, которая подойдет каждому потребителю под его задачи. Цены и характеристики конкретной модели нужно уточнять у производителя перед формированием заказа.

Расшифровка и структура провода

Начнем наш разговор с разбора аббревиатуры названия провода и его структуры. Это позволит нам в дальнейшем понимать, с чем связаны те или иные характеристики проводника.

Что означает ПВКВ?

В качестве примера давайте разберем провод ПВКВ 4. Каждая буква в этой аббревиатуре обозначает определенное свойство, которое влияет на его свойства.

Термостойкий провод РКГМ
Сечение ПВКВ

  • Первая буква может быть «А». Она означает, что провод изготовлен из алюминия. В нашем случае ее нет, что говорит нам о том, что провод изготовлен из меди.
  • Вторая буква «П». Она определяет тип изделия, когда перед нами именно провод, а не «Ш» — шнур или «К» — кабель.
  • Третья буква «В». Она обозначает тип изоляции. В нашем случае, это поливинилхлорид или как его еще называют, винил. Это достаточно эластичный материал со стабильными диэлектрическими свойствами.

Термостойкий провод РКГМ
Свойства кремнийорганической резины

  • Четвертая буква «К». Она говорит нам о наличии второго слоя изоляции. Это кремнийорганическая резина. Этот материал значительно более устойчив к температурным воздействиям, что выводит наш провод на совершенно иной уровень.
  • И наконец буква «В». Она указывает на назначение кабеля – выводной. То есть, производитель рекомендует использовать его в качестве выводов электрических машин. Именно поэтому в начале нашей статьи мы сказали, что используется этот провод достаточно широко, но в электрических сетях встретить его практически невозможно.
  • Ну и последнее значение в аббревиатуре — это цифра. Она указывает нам на сечение провода в мм2.

Строение провода

Теперь давайте разберем, как устроен данный проводник, и в качестве примера возьмем все тот же ПВКВ 4 провод.

Термостойкий провод РКГМ
Классы гибкости

Начнем наш разбор с токоведущей части. Как мы уже говорили выполнена она из меди. Но важным тут является и тот аспект, что провод относится к четвёртому классу по гибкости. Всего существует 6 классов гибкости. Первый класс — это наименее гибкие проводники. Сечением до 16 мм2 они обычно выполняются одной проволокой. А вот шестой класс, это наиболее гибкие проводники, которые обычно называют шнурами.

Термостойкий провод РКГМ
Нормы диаметра жил отдельных проволок проводов 4 класса гибкости

Четвертый класс много это или мало? Для ответа на этот вопрос давайте разберемся, от чего зависит гибкость провода. Во-первых, это количество проволок которые скручены между собой и образуют нормируемое сечение. А во-вторых, это диаметр этих проволок. Чем он меньше, тем гибче проводник. Эти два понятия связаны между собой.

Термостойкий провод РКГМ
Нормы диаметра жил отдельных проволок в изделиях 6 класса гибкости

Для четвертого класса максимально допустимый диаметр для проводов с номинальным сечением в 4 мм2, согласно ГОСТ 22483 – 2012 должен составлять 0,53 мм. Для сравнения: этот же диаметр у проводов шестого класса должен не превышать 0,16 мм, а у третьего — 0,87 мм.
Слои изоляции ПВКВ Как мы помним из расшифровки, нашу токоведущую часть покрывает слой изоляции из винила. Его толщина так же зависит от сечения проводника. Так, для провода сечением в 1 мм2 толщина винилового слоя изоляции составит 0,6 мм. А для провода с сечением в 95 мм2, эта толщина уже будет равняться 1,6 мм.

Термостойкий провод РКГМ
Толщина изоляции провода ПВКВ

Виниловая оболочка покрывается слоем кремнийорганической резины. Как говорит инструкция, этот слой так же напрямую зависит от сечения проводника. Так, для проводника сечением в 1 мм2 он составит 0,2 мм, а для провода в 95 мм2 – 0,3 мм. Как видите, разница не очень большая, и границей в их разделении является сечение в 10 мм2.

Термостойкий провод РКГМ
Ряд сечений провода ПВКВ

На этом со структурой провода в общем-то окончено, но тут хотелось бы добавить несколько слов о возможных сечениях провода. Он выпускается согласно нормируемого ряда сечением от 0,5 мм2 до 150 мм2.

Вывод

РКГМ 2,5 — провод, который идеально подойдет для монтажа электропроводки в банях и саунах. Такой провод можно использовать в помещениях с повышенной влажностью, обязательно следует использовать в пожароопасных помещениях, а также применять в качестве выводов машин с повышенным нагревом.

Кстати, его часто применяют в качестве выводов электродвигателей, трансформаторов и других электрических машин. Это связано с тем, что такие контактные соединения часто подвержены нагреву, и провода РКГМ обеспечивают защиту от возгорания.

Предприятия, которые представляют на отечественном рынке термостойкий провод РКГМ:

  • Кабельный завод в городе Новомосковске.
  • Предприятие в городе Рыбинске «Рыбинсккабель».
  • Производство кабелей на Урале «Уралкабель».
  • Предприятие «Камкабель».

Провод РКГМ изготавливается в соответствии с техническими параметрами, которые требуют технические условия на кабельную продукцию. Если есть необходимость в замене провода, то эту марку провода можно заменить на другой подходящий по техническим параметрам провод.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
